BEDIENUNGSANLEITUNG AIR 192|6 M-AUDIO

Benutzerhandbuch (Deutsch)

Einführung

Lieferumfang

AIR 192|6

USB-C-zu-USB-C Kabel

USB-C-zu-USB-A Kabel

Software Download-Karten

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für aktuelle Informationen zu dieser Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie m-audio.com.

Um weitere Unterstützung zu Ihr dem Produkt zu erhalten, besuchen Sie m-audio.com/support.

Schnellstart

Windows Anwender: Installieren Sie die Treiber bevor Sie AIR 192|6 mit Ihr Computer verbinden:

1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten AIR 192|6-Treiber für Ihr Betriebssystem herunter.
2. Öffnen Sie die heruntergeladene Daten und doppelklicken Sie auf die Treiber-Installationsdaten.
3. Befolgen Sie die Anweisungen am Bildschirm, um die Treiber zu installieren.

Software: Wir liefern AIR 192|6 mit Pro Tools | First M-Audio Edition und Ableton Live Lite aus, damit Sie ihre Musikproduktion gleich mit professioneller Software starten können. Registrieren Sie ihren AIR 192|6 zuerst auf m-audio.com und folgen den Installationsanweisungen in Ihr Benutzerkonto. Besuchen Sie außerdem ableton.com, um festzustellen, ob Software-Updates verfügbar sind.

Virtuelle Instrumente: Folgen Sie den Anweisungen auf der Software-Download-Karte für die Installation der mitgelieferten Virtual Instrument Plugins. Nach der Installation werden die meisten DAWs die Virtual Instrument Plugins nicht automatisch laden. Um über Pro Tools | First M-Audio Edition und Ableton Live Lite auf die Virtual Instrument Plugins zuzugreifen, müssen Sie den Plugin-Ordner für die zu scannende Software auswahlen:

Pro Tools | First M-Audio Edition (AAX) Plugin-Ordner:

Windows (32-bit): C:\Programme (x86)\Gemeinsame Dateien\Avid\Audio\Plug-Ins

Windows (64-bit): C:\Programme\Gemeinsame Dateien\Avid\Audio\Plug-Ins

So legen Sie ihren Plugin-Ordner in Ableton Live Lite fest:

1. Navigieren Sie in das Menu Einstellungen.
2. Wahlen Sie die Registerkarte Dateiordner. Klichen Sie unter Plug-In-Quellen auf Durchsuchen und wahlen den entsprechenden Plugin-Ordner aus.
3. Nach der Auswahl muss die Schaltfläche VST Custom Plug-In Folder verwenden AKTIVIERT sein. Wenn dies nicht der Fall ist, klichen Sie zur Aktivierung auf die Schaltfläche.
4. Verlassen Sie das Menu Einstellungen.

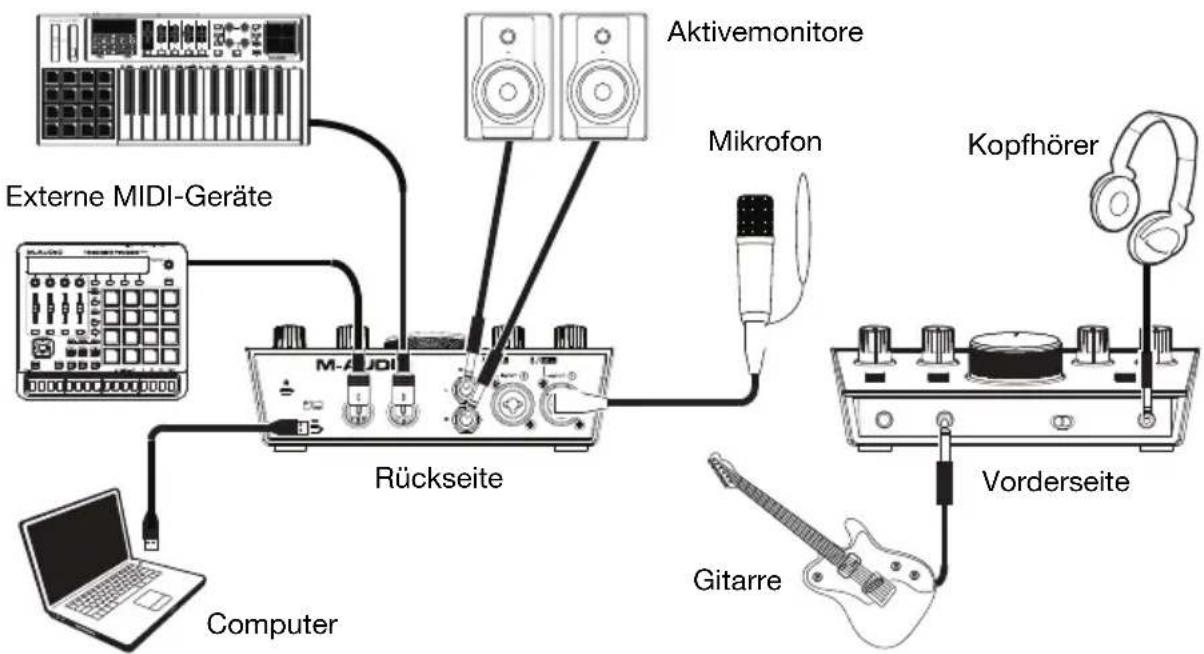

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

Wichtig:

• Verwenden Sie den +48V (Phantomspeisung)-Schalter nur dann, wenn ein Mikrofon eine Phantomspeisung besteht. Die meisten dynamischen Mikrofone und Bändchenmikrofone besteht keine Phantomspeisung. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihrches Mikrofons nach, um Herauszufunden, ob es eine Phantomspeisung besteht.

Einrichten von AIR 192|6 mit Ihrer Software

So richten Sie den AIR 192|6 mit Pro Tools | First M-Audio Edition

1. Schlieben Sie Ihr AIR 192|6 mit dem mitgelieferten USB-Kabel an ihren Computer an.
2. Offnen Sie Pro Tools | First M-Audio Edition.
3. Navigieren Sie zu Setup > Playback-Engine....
4. Offnen Sie das Dropout-Menu der Playback-Engine und wahlen Sie M-Audio AIR 192|6.

Hinweis: Möglicherweise müssen Sie Ihr Projekt speichern und neu starten.

1. Wahlen Sie Ihr Abstraute aus und klichen Sie auf OK, um das Setup-Fenster zu schreiben.
2. Gehen Sie zu Setup > I/O und wahlen Sie M-Audio AIR 192|6 als Eingabe- und Ausgabegeräte.

Sie konnen jetzt Tracks zum Senden und Empfangen von Audio und MIDI von Quellen hinzufugen, die an die AIR 192|6-Eingänge angeschlossen sind, und die aufgenommenen Audiosignale über die AIR 192|6-Ausgabe wiedergeben.

So richten Sie den AIR 192|6 mit Ableton Live Lite

1. Schlieben Sie Ihrn AIR 192|6 mit dem mitgelieferten USB-Kabel an Ihren Computer an.
2. Offnen Sie Ableton Live Lite.
3. Wechseln Sie zur Registerkarte Einstellungen > Audio.
4. Klichen Sie auf Driver Type, um CoreAudio (Mac) oder ASIO (Windows) auszuwahlen.
5. Wahlen Sie im Bereich Eingabe- und Ausgabekonfiguration die Option AIR 192|6.
6. Wahlen Sie Ihr Samplerate und schlieben Sie das Fenster Audio-Einstellungen.

Sie konnen jetzt Tracks zum Senden und Empfangen von Audio und MIDI von Quellen hinzufugen, die an die AIR 192|6-Eingänge angeschlossen sind, und die aufgenommenen Audiosignale über die AIR 192|6-Ausgangene wiedergeben.

Funktionen

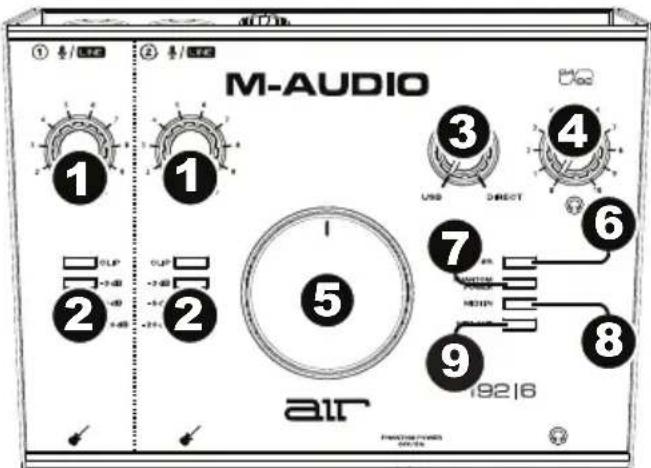

Oberseite

1. Eingangsverständung: Passt den Verständungsfaktor des Eingangs an. Stellen Sie diesen Regler so ein, bis die entsprechende LED-Anzeige (unterhalb des Reglers) während der Performance einen "gesunden" Pegel anziegt. Der Pegel sollte jedoch nicht so hoch sein, dass die Anzeige "clippt" oder Pegelspitzen erreicht werden, die das Audiosignal verzerren.

2. LED-Anzeigen: Zeigt den Eingangspegel der Combo-Eingänge oder Instrument-Eingänge an.

1. USB / Direct Blend: Passt den Mix aus dem Audiosignal von ihren Eingängen (Direct) und dem Audio-Ausgang des Computers (USB) an, der an die Hauptausgabe und den Kopfhörerausgang gesendet wird.

Dieser Regler eignet sich für den Umgang mit der "Latenz", wenn Sie in ihrer DAW aufnehmen. Die Latenz ist eine Signalverzögerung, die zwischen dem eingehenden Signal (wenn Sie Ihr Instrument speien, singen usw.) und dem ausgehenden Signal (wenn Sie den Ton in ihrer DAW horen) auftreten kann.

Die Latenz ist oft das Ergebnis der eingestellten "Puffergroße". Diese Einstellung befindet sich in der Regel im Einstellungen- oder Optionenmenu ihrer DAW oder im Geräte-Setup. Höhere Puffergroßen führen generell zu größerer Latenz. In manchen Fällen kann eine niedrigere Puffergroßeneinstellung die CPU-Kapazität Its Computers stark in Anspruchnehmen und Tonstörungen verursachen. Um diese Tonstörungen zu vermeiden, müssen Sie eine höhere Puffereinstellung verwenden. Diese kann zu Latenz führen.

Wenn es beim Aufnahmen zu Latenzzeiten kommt, drehen Sie den Regler in die Position Direct, um den Mix von nicht verarbeiteten Audiosignalen von ihren Eingängen direkt an ihre Hauptausgänge und ihren Kopfhörer-Ausgang zu erhöhen. Auf diese Weise konnen Sie die eingehenden Audiosignale von ihren Eingängen ohne Latenz horen und damit trotzdem das Audiosignal von ihrer DAW horen. Wenn Sie sich die Aufnahme anhören, stellen Sie den Regler ganz auf die Position USB.

Wenn Ihr Computer über die nötige Rechenleistung verfügt, konnen Sie die Puffergroßeneinstellung in Ihrer DAW eventuell so niedrig einstellen, dass Sie die direkten Audiosignale von ihren Eingängen nie verwenden müssen. In thisem Fall stellen Sie den Regler USB / Direct Blend ganz auf die Position USB, um nur die Audioausgabe ihrer DAW zu überwachen.

1. Kopfhörerpegel: Regelt die Lautstärke des Kopfhörerausgangs.
2. Monitorpegel: Passt die Ausgangslautstärke der Hauptausgabe an, welche mit den Aktivboxen oder dem Veränderer verbunden sein sollenen.
3. Power LED: Leuchtet, wenn eine gültige USB-Verbindung zwischen ihrem Computer und dem AIR 192|6 hergestellt wurde. Überprüfen Sie mithilfe diesen Lichts, ob das AIR 192|6 mit Strom versorgt wird und einsatzbereit ist.
4. Phantomspeisung LED: Leuchtet bei aktivierter Phantomspeisung.
5. MIDI In LED: Blinkt, wenn MIDI-Daten von einem externen MIDI-Gerät eintreffen.
6. MIDI Out LED: Blinkt, wenn MIDI-Daten von der Software zum MIDI Out des AIR 192|6 gesendet werden.

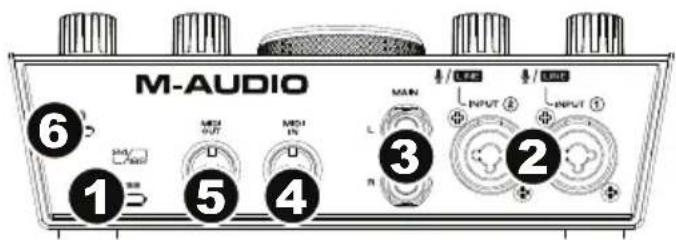

Rückseite

1. USB-Port (Typ C): Über diesen Anschluss können Sie Audio- und MIDI-Daten an und vom Computer senden. Verwenden Sie die im Lieferumfang enthaltenen USB-C-auf-USB-C oder USB-C-auf-USB-A-Kabel, um Ihr AIR 192|6 an einen Computer anzuschlieben. AIR 192|6 benötigt einen USB 2.0-Anschluss (oder hoher).

1. Combo-Eingänge: Schlieben Sie ein Mikrofon, eine Gitarre, einen Bass mit einem aktiven Pickup oder ein Line-Level-Gerät an diesen Eingang an. Für Mikrofone verwenden Sie ein XLR- oder 1/4'' (6,35 mm) TRS-Kabel. Verwenden Sie ein 1/4'' (6,35 mm) TS-Kabel für eine Gitarre oder einen Bass mit einem aktiven Pickup.
2. Hauptausgabe: Verwenden Sie handelsübliche 1/4'' (6,35 mm) TRS-Kabel, um diese Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschlieben. Der Mix, den Sie aus diesen Ausgängen horen werden, hangen vom USB/Direct Blend-Regler ab. Die Lautstarke dieser Ausgabe wird über den Monitorpegelregler kontrolliert.
3. MIDI In: Mit einem gewöhnlichen fünfpoligen MIDI-Kabel diesen Eingang mit dem MIDI Ausgang eines externen MIDI-Geräts verbinden.
4. MIDI Out: Mit einem gewöhnlichen fünpoligen MIDI-Kabel diesen Ausgang mit dem MIDI Eingang eines externen MIDI-Geräts verbinden.
5. Kensington Lock Slot: Sie können diesen Kensington Lock Sicherheits-Slot verwenden, um das AIR 192|6 an einem Tisch oder einer anderen Oberfläche zu befestigen.

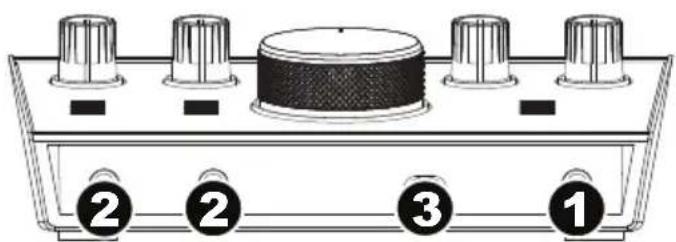

Vorderseite

1. Kopfhörerausgang: Verbinden Sie 1/4'' (6,35 mm) TRS-Kopfhörer mit thisem Ausgang. Der Mix, den Sie aus diesen Ausgängen horen werden, hangt von der Einstellung des USB/Direct Blend-Reglers ab. Der Pegel these Ausgangs wird über den Kopfhörerpegelregler eingestellt.

1. Instrument-Eingänge: SchlieBen Sie eine Gitarre mit passiven Pickups oder ein anderes hochohmiges Signal über ein 1/4'' (6,35 mm) TS-Kabel an diesen Eingang an. Prufen Sie den Eingangspegel mit der LED-Anzeige.

Hinweis: Die Verwendung des Instrument-Eingang schaltet den Combo-Eingang am entsprechenden Kanal stumm.

1. +48V (Phantomspeisung)-Schalter: Dieser Schalter aktiviert/deaktiviert die Phantomspeisung für die Combo-Eingang. Wenn diese Funktion aktiviert ist (leuchtend), versorgt die Phantomspeisung die XLR-Mikrofoneingäng mit +48 Volt.itte beachten Sie, dass die meisten dynamischen Mikrofone und Bändchenmikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um hersatzfinden, ob es eine Phantomspeisung benötigt. Beachten Sie, daß Phantomspeisung manche Bändchenmikrofone beschädigten kann! Konsultieren Sie das Handbuch des Mikrofons.
