Produkttyp	USB-C Audio-Interface 14 Eingänge / 4 Ausgänge
Marke	M-Audio
Modell	AIR 192|14
Maximale Abtastrate	192 kHz
Auflösung	24 Bit
Combo XLR/TRS-Eingänge	4 (1-4) mit Phantomspeisung +48 V paarweise
Instrumenteneingänge (TS 6,35 mm)	2 (5-6)
Line-Eingänge (TRS 6,35 mm)	2 (7-8)
Hauptausgänge (TRS 6,35 mm)	2 (1-2)
Zusätzliche Line-Ausgänge (TRS 6,35 mm)	2 (3-4)
Kopfhörerausgänge (TRS 6,35 mm)	2, mit Quellenwahl (1/2 oder 3/4)
MIDI-Ein-/Ausgang	Ja (über mitgelieferte 3,5-mm-Adapter)
Computeranschluss	USB-C (USB 2.0 oder höher)
Stromversorgung	Inklusive Netzteil (12 V DC)
Direct Monitoring	Ja, mit Stereo/Mono-Wahl und Monitor-Mix-Regler
LED-Anzeigen	Pegelanzeige für jeden Eingang, Betriebsanzeige
Software-Kompatibilität	Pro Tools | First M-Audio Edition, Ableton Live Lite (enthalten)
Betriebssysteme	Windows (ASIO-Treiber), macOS (Core Audio)
Pflege und Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine scheuernden Mittel oder Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit, extremen Temperaturen oder Stößen aussetzen. Bei Gewitter oder längerer Nichtbenutzung das Netzteil abziehen.
Ersatzteile und Reparatur	Netzteil, USB- und MIDI-Kabel enthalten. Für Reparaturen wenden Sie sich an den M-Audio-Support.

Häufig gestellte Fragen - AIR 192|14 M-AUDIO

Wie installiere ich die Treiber unter Windows?

Schließen Sie das Interface noch nicht an. Laden Sie den neuesten Treiber von m-audio.com/drivers herunter. Starten Sie das Installationsprogramm, akzeptieren Sie die Lizenz und folgen Sie den Anweisungen. Während der Installation werden Sie möglicherweise aufgefordert, das Gerät anzuschließen. Öffnen Sie nach Abschluss die M-Audio-Systemsteuerung, um die Puffergröße und die Abtastrate einzustellen.

Wie stelle ich die Latenz ein?

Verwenden Sie den Monitor Mix-Regler auf der Oberseite. Drehen Sie ihn in Richtung Direct, um das Eingangssignal ohne Latenz zu hören, und in Richtung USB, um nur die Software-Wiedergabe zu hören. Sie können auch die Puffergröße in den Einstellungen Ihrer Audio-Software reduzieren (z.B. 64 oder 128 Samples), falls Ihr Computer leistungsfähig genug ist.

Was ist der Unterschied zwischen Direct Monitor und USB?

Der Direct-Modus leitet das Eingangssignal direkt zu den Ausgängen, ohne den Computer zu durchlaufen, wodurch die Latenz vermieden wird. Der USB-Modus hört nur das Signal aus der Software. Der Monitor Mix-Regler mischt diese beiden Quellen.

Wie verwende ich die Phantomspeisung +48 V?

Die Combo-Eingänge 1-2 und 3-4 haben separate +48V-Schalter. Aktivieren Sie diese nur für Kondensatormikrofone, die sie benötigen. Nicht bei dynamischen oder Bändchenmikrofonen aktivieren. Überprüfen Sie die Dokumentation Ihres Mikrofons.

Wie schließe ich eine Gitarre oder einen Bass an?

Schließen Sie Ihr Instrument mit einem TS-Kabel (6,35 mm) an die vorderen Instrument 5-6-Eingänge an. Stellen Sie die Verstärkung mit dem entsprechenden Regler ein. Überprüfen Sie den Pegel an den LEDs. Für Gitarren mit aktiven Tonabnehmern verwenden Sie stattdessen einen Combo-Eingang mit einem TS-Kabel.

Wie konfiguriere ich das Interface für Ableton Live Lite?

Schließen Sie das Interface an, starten Sie Ableton, gehen Sie zu Preferences > Audio. Wählen Sie als Treibertyp CoreAudio (Mac) oder ASIO (Windows). Wählen Sie M-Audio AIR 192|14 für Ein- und Ausgang. Stellen Sie die gewünschte Abtastrate ein.

Wie konfiguriere ich das Interface für Pro Tools | First M-Audio Edition?

Nach dem Anschließen des Interfaces öffnen Sie Pro Tools, gehen Sie zu Setup > Playback Engine und wählen Sie M-Audio AIR 192|14. Speichern Sie und starten Sie das Projekt bei Bedarf neu. Weisen Sie dann unter Setup > I/O die Ein- und Ausgänge dem Interface zu.

Was tun, wenn ich keinen Ton höre?

Überprüfen Sie zunächst, ob das Interface eingeschaltet ist (Betriebs-LED). Stellen Sie sicher, dass die Monitorlautstärke und die Kopfhörerlautstärke ausreichend hoch sind. Vergewissern Sie sich, dass das Interface als Standard-Audiogerät in den Soundeinstellungen Ihres Computers ausgewählt ist. Unter Windows öffnen Sie die Sound-Systemsteuerung, um das Interface als Wiedergabe- und Aufnahmegerät einzustellen.

Wie verwende ich die Kopfhörerausgänge?

Die beiden Kopfhörerausgänge befinden sich an der Vorderseite mit separaten Lautstärkereglern. Verwenden Sie den Kopfhörerquellen-Schalter, um zu wählen, ob der Kopfhörer die Ausgänge 1-2 oder 3-4 hört. Die gehörte Mischung hängt auch vom Monitor-Mix-Regler und dem Direct-Monitor-Schalter ab.

Welche Funktion hat der Monitor-Mix-Regler?

Dieser Regler stellt die Mischung zwischen dem Direktsignal (Eingänge) und dem USB-Signal (Computer) an den Haupt- und Kopfhörerausgängen ein. Drehen Sie ihn in Richtung Direct, um mehr Eingang zu hören (hilfreich zur Vermeidung von Latenz), und in Richtung USB, um nur die Software zu hören.

BEDIENUNGSANLEITUNG AIR 192|14 M-AUDIO

Benutzerhandbuch (Deutsch)

Einführung

Vielen Dank für den Kauf des AIR 192|14. Wir von M-Audio wissen, wie wichtig Ohnen die Musik ist. Darum entwerfen wir unsere Geräte stets nur mit einem einzigen Ziel vor Augen: ihre Performance so gut wie möglich zu unterstützen.

Lieferumfang

AIR 192|14

Netzteil

USB-C zu USB-C Kabel

USB-C zu USB-A Kabel

(2) 3,5 mm zu MIDI-Adapter

Software Download-Karten

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu dieser Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sieitte: m-audio.com.

Für zusätzlichen Produkt-Support besuchen Sie m.audio.com/support.

Setup

Audio-Setup

Windows-Benutzer: Installieren Sie die Treiber bevor Sie AIR 192|14 mit Ihr Computer verbinden:

1. Besuchen Sie m-audio.com/drivers und laden Sie die neuesten AIR 192|14-Treiber für Ihr Betriebssystem herunter.
2. Öffnen Sie die heruntergeladene Daten und doppelklicken Sie auf die Treiber-Installationsdaten.
3. Lesen Sie die Endbenutzer-Lizenzvereinbarung, aktivieren Sie das Kontrollkastchen "Zustimmung" und klichen Sie auf Weiter, um fortzufahren.
4. Klichen Sie auf Installieren, um die Installation zu starten. Sie werden während der Installation möglichwerweise aufgefordert, AIR 192|14 an ihren Computer anzuschlieben. Bei möglichen weiteren Systemmeldungen während der Installation klichen Sie auf Installieren.
5. Sobald die Installation abgeschlossen ist, klichen Sie auf Fertigstellen.

Um den Windows-Treiber zu verwenden, öffnen Sie das M-Audio AIR 192|14 Control Panel. Hier können Sie Ihr Bevorzugte Puffergroße und Sample-Rate einstellen.

Um AIR 192|14 als Standard-Wiedergabegerät einzustellen, folgen Sie den nachstehenden Anweisungen je nach Betriebssystem His Computers.

Windows:

1. Schlieben Sie Ihr AIR 192|14 mit dem mitgelieferten USB-Kabel an ihren Computer an. Drücken Sie Netzschalter, um AIR 192|14 einzuschalten.
2. Suchen Sie das Lautsprachersymbol für die Lautstärke in der Taskleiste. Klichen Sie mit der rechten Maustaste auf den Lautspricher und wahren Wiedergabegeräte.

Klicken Sie auf Startmenü > Systemsteuerung (oder Einstellungen > Systemsteuerung in der klassischen Ansicht) > Hardware und Sound > Sound.

1. In der Windows-Systemsteuerung für Sound wahlen Sie die Registerkarte Wiedergabe und wahren AIR 192|14 als Standard-Gerät aus.
2. Klichen Sie auf die Registerkarte Aufnahme und wahren Sie AIR 192|14 als Standard-Gerät aus.
3. Klichen Sie in der rechten unteren Ecke auf Eigenschaften.
4. Klichen Sie im neuen Fenster auf die Registerkarte Erweitert und wahlen Sie 2-Kanal, 24 Bit, 48000Hz (Studio-Qualität) als Standardformat aus.
5. Deaktivieren Sie beiden Kontrollkastchen unter Exklusivmodus.
6. Klichen Sie auf OK, um das Fenster Eigenschaften zu schlieben.
7. Klichen Sie auf OK, um das Fenster Sound zu schlieben.

macOS:

1. Schlieben Sie Ihr AIR 192|14 mit dem mitgelieferten USB-Kabel an ihren Computer an. Drücken Sie Netzschalter, um AIR 192|14 einzuschalten.
2. Wahlen Sie Anwendungen > Dienstprogramme > Audio-MIDI-Setup.
3. Wahlen Sie im Fenster Audiogeräte die Option AIR 192|14 in der linken Spalte aus.
4. Klichen Sie mit der rechten Maustaste auf AIR 192|14, und wahlen Sie Dieses Gerät für Soundeingabe verwenden.
5. Klichen Sie mit der rechten Maustaste auf AIR 192|14 und wahren Sie Dieses Gerät für Soundausgabe verwenden.
6. SchlieBen Sie das Fenster Audio-MIDI-Setup.

Einrichten von AIR 192|14 mit ihrer Software

So richten Sie den AIR 192|14 mit Pro Tools | First M-Audio Edition

1. Schlieben Sie Ihr AIR 192|14 mit dem mitgelieferten USB-Kabel an ihren Computer an.
2. Offnen Sie Pro Tools | First M-Audio Edition.
3. Navigieren Sie zu Setup > Playback-Engine....
4. Öffnen Sie das ↓Dropdown-Menü der Playback-Engine und wahlen Sie M-Audio AIR 192|14. Hinweis: Möglicherweise müssen Sie Ihr Projekt speichern und neu starten.
5. Wahlen Sie ihre Abtastrate aus und klichen Sie auf OK, um das Setup-Fenster zu schreiben.
6. Gehen Sie zu Setup > I/O und wahlen Sie M-Audio AIR 192|14 als Eingabe- und Ausgabegeräte.

Sie können jetzt Tracks zum Senden und Empfangen von Audio und MIDI von Quellen hinzufugen, die an die AIR 192|14-Eingänge angeschlossen sind, und die aufgenommenen Audiosignale über die AIR 192|14-Ausgänge wiedergeben.

So richten Sie den AIR 192|14 mit Ableton Live Lite

1. Schlieben Sie ihren AIR 192|14 mit dem mitgelieferten USB-Kabel an ihren Computer an.
2. Offnen Sie Ableton Live Lite.
3. Wechseln Sie zur Registerkarte Einstellungen > Audio.
4. Klichen Sie auf Driver Type, um CoreAudio (Mac) oder ASIO (Windows) auszuwahlen.
5. Wahlen Sie im Bereich Eingabe- und Ausgabekonfiguration die Option AIR 192|14.
6. Wahlen Sie ihre Samplerate und schlieben Sie das Fenster Audio-Einstellungen.

Sie können jetzt Tracks zum Senden und Empfangen von Audio und MIDI von Quellen hinzufugen, die an die AIR 192|14-Eingänge angeschlossen sind, und die aufgenommenen Audiosignale über die AIR 192|14-Ausgänge wiedergeben.

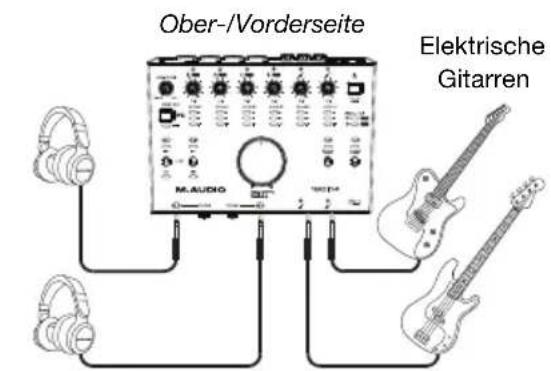

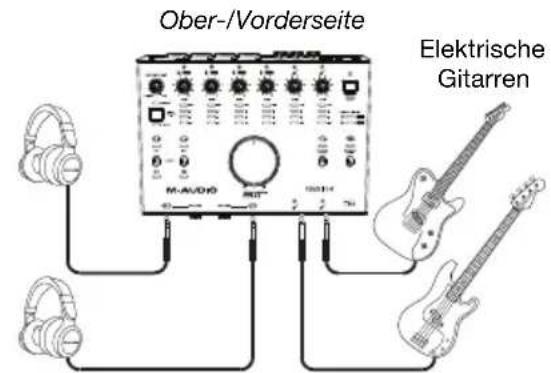

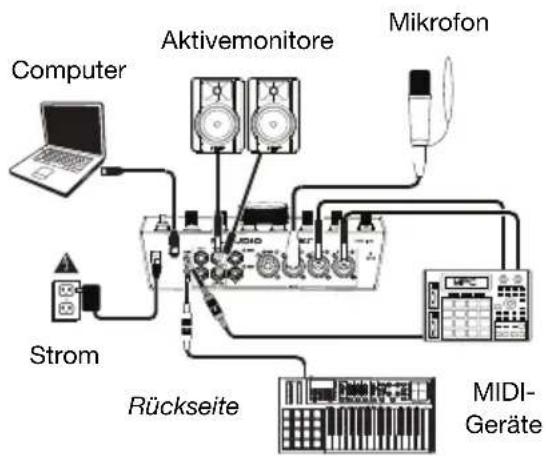

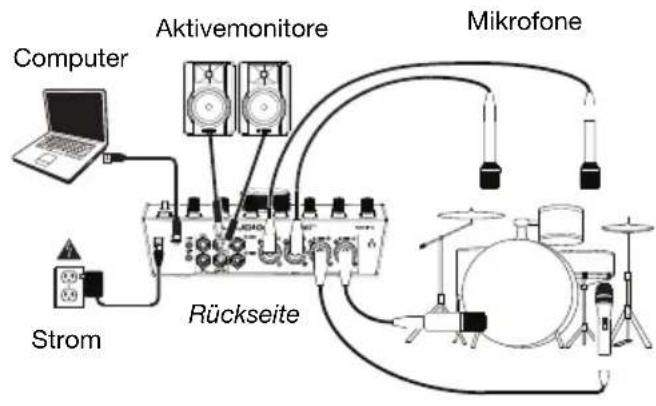

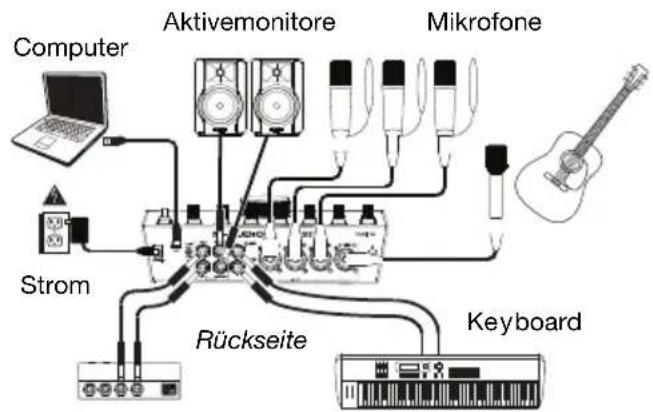

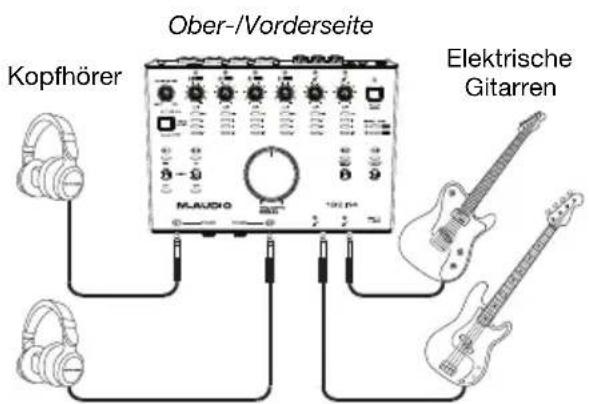

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

Beispiel 1

Kopfhorer

Beispiel 2
Kopfhörerverstärker

Kopfhore

Beispiel 3

Funktionen

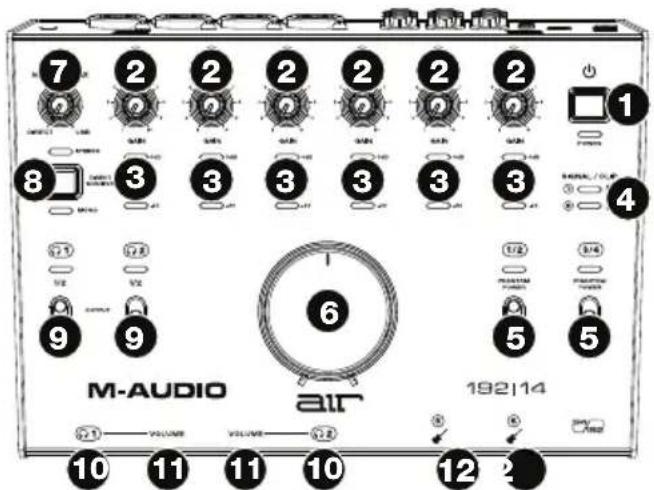

Oberseite

1. Power-Taste: Drucken Sie diese Taste, um den AIR 192|14 ein- oder auszuschalten. Die Power-LED unter dieser Taste leuchtet auf, wenn das Gerät eingeschaltet ist.
2. Input Gain: Passt den Verständungsfaktor des Eingangs an. Stellen Sie diesen Regler so ein, dass die entsprchende LED-Anzeige (unterhalb des Reglers) während der Performance einen „gesunden“ Pegel anziegt (gelbe LED leuchtet). Der Pegel sollte jedoch nicht so hoch sein, dass die Anzeige „clippt“ (rote LED) und Pegelspitzen erreicht werden, die das Audiosignal verzerren.
3. LED-Anzeigen (Eingänge 1-6): Zeigt den Eingangssignalpegel aus den Combo-Eingängen und Instrumenten-Eingängen.
4. LED-Anzeigen (Eingänge 7-8): Zeigt den Eingangssignalpegel aus den Line-Eingangen an. Diese LEDs leuchten grün, wenn ein Signal über -20 dBFS vorhanden ist bzw. leuchten rot, wenn das Signal „clippt" oder Spitzenwerte aufweist.
5. +48 V (Phantom Power) Schalter: Diese Schalter aktivieren und deaktivieren die Phantomspeisung für Combo-Eingänge 1-2 oder 3-4. Bei Aktivierung liefert die Phantomspeisung +48 Volt an die ausgewählten Eingänge.itte beachten Sie, dass die meisten dynamischen Mikrofone und Bändchenmikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihr's Mikrofons nach, um herauszufinden, ob es eine Phantomspeisung benötigt. Beachten Sie, daß Phantomspeisung manche Bändchenmikrofone beschädigten kann! Konsultieren Sie das Handbuch des Mikrofons.
6. Monitorpegel: Passt die Ausgangslautstärke der Hauptausgabe an, welche mit den Aktivboxen oder dem Veränderk erbunden sein sollenen.
7. Monitor Mix: Passt den Mix aus dem Audiosignal von ihren Eingängen (Direct) und dem AudioAusgang des Computers (USB) an, der an die Hauptausgabe und die Kopfhörerausgabe gesendet wird.

Hinweis: Bei der Einstellung Direct summiert der linke Kanal die Eingänge 1, 3, 5 und 7 und der rechte Kanal die Eingänge 2, 4, 6 und 8. Sie können diese Kanäle links und rechts summieren (um alle Eingänge als einziges summiertes Monosignal zu horen), indem Sie die Taste Direct Monitor in die heruntergedrücke Position bringen.

Dieser Regler eignet sich für den Umgang mit der „Latenz“, wenn Sie in Ihrer DAW aufnehmen. Die Latenz ist eine Signalverzögerung, die zwischen dem eingehenden Signal (wenn Sie Ihr Instrument spiel, singen usw.) und dem ausgehenden Signal (wenn Sie den Ton in Ihrer DAW horen) auftreten kann.

Die Latenz ist oft das Ergebnis der eingestellen „Puffergroße". Diese Einstellung befindet sich in der Regel im Einstellungen- oder Optionenmenu ihrer DAW oder im Geräte-Setup. Höhere Puffergroßen führen generell zu längerer Latenz. In manchen Fälle kann eine niedrigere Puffergroßeneinstellung die CPU-Kapazität Ihr Computers stark in Anspruchnehmen und Tonstörungen verursachen. Um diese Tonstörungen zu vermeiden, müssen Sie eine höhere Puffereinstellung verwenden. Diese kann zu Latenz führen.

Wenn es beim Aufnehmer zu Latenzzeiten kommt, drehen Sie den Regler in die Position Direct, um den Mix von nicht verarbeiteten Audiosignalen von ihren Eingängen direkt an ihre Hauptausgabe und ihre Kopfhörerausgabe zu erhöhen. Auf diese Weise konnen Sie die eingehenden Audiosignale von ihren Eingängen ohne Latenz horen und damit trotzdem das Audiosignal von ihrer DAW horen. Wenn Sie sich die Aufnahme anhören, stellen Sie den Regler ganz auf die Position USB.

Wenn Ihr Computer über die notige Rechenleistung verfügt, konnen Sie die Puffergroßeneinstellung in Ihrer DAW eventuell so niedrig einstellen, dass Sie die direkten Audiosignale von ihren Eingängen nie verwenden müssen. In thisem Fall stellen Sie den Regler Monitor Mix ganz auf die Position USB, um nur die Audioausgabe ihrer DAW zu überwachen.

1. Direct Monitor-Wahlschalter: Belassen Sie diesen Schalter in der angehobenen Position (blaue Stereo-LED leuchtet), um das direkte Eingangssignal mit den Eingangen 1, 3, 5 und 7 am linken Kanal und die Eingänge 2, 4, 6 und 8 am rechten Kanal zu überwachen. Dies ist nutzlich, wenn Sie ein Stereomikrofon-Setup, wie ein Stereosignal von einem Keyboard oder Overhead-Drum-Mikrofonen direkt überwachen möchten. Bringen Sie diesen Schalter in die heruntergedrückte Position (grüne Mono-LED leuchtet), um das direkte Eingangssignal mit allen Eingangen in Summe und gleichmäßig auf beiden Seiten zu überwachen. Dies ist nutzlich für die Überwachung eines Gitarren- oder Gesangsmikrofonsignals. Diese Schalter hat keinen Einfluss auf die DAW-Wiedergabe oder darauf, wie ihre Audiosignale in ihrer DAW aufgezeichnet werden; er hat lediglich einen Einfluss darauf, wie Sie das Eingangssignal über die Kopfhörerausgabe und die Monitor-Ausgangehoren (wenn der Source-Schalter der Kopfhörer auf 1/2 und der Monitor Mix auf eine andere Einstellung als USB eingestellt ist).
2. Source-Schalter der Kopfhörer: Mit thisem Schalter wahren Sie, welche Ausgänge (auf der Rückseite) an die Kopfhörerausgänge gesendet werden: Hauptausgänge 1-2 (1/2) oder Ausgänge 3-4 (3/4).
3. Kopfhorerausgange (Vorderseite): Schlieben Sie 6,35 mm TRS-Kopfhorer an diese Ausgange an. Der Mix, den Sie von diesen Ausgangen horen, wird vom Source-Schalter der Kopfhorer, Monitor Mix-Regler, Direct Monitor-Wahlschalter und dem zugewiesenen Kopfhorerpegelregler bestimmt.
4. Kopfhörerlaufstärke (Vorderseite): Regelt die Lautstärke des Kopfhörerausgangs.
5. Instrumenteteingänge (5-6) (Vorderseite): Schlieben Sie eine Gitarre mit einem passiven Tonabnehmer oder einem anderen hochohmigen Signal an diese Eingänge mit einem 6,35 mm TS-Kabel an. Prufen Sie den Eingangspegel mit der LED-Anzeige (Eingänge 5-6).

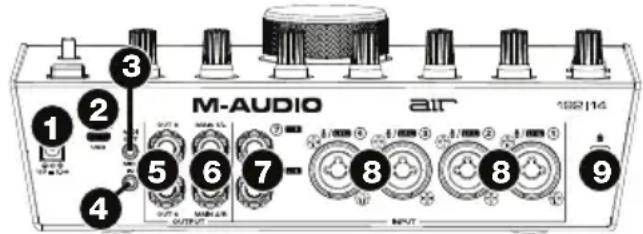

Rückseite

1. Stromversorgung: Schlieben Sie das mitgelieferte Netzteil an diesen Eingang an. Verwenden Sie den Netzschalter, um das AIR 192]14 ein- oder auszuschalten.
2. USB-Port (Typ C): Über diesen Anschluss können Sie Audio- und MIDI-Daten an und vom Computer senden. Verwenden Sie die im Lieferumfang enthaltenen USB-Cauf-USB-C oder USB-C-auf-USB-A-Kabel, um Ihr AIR 192|14 an einen Computer anzuschreiben. AIR 192|14 besteht einen USB 2.0-Anschluss (oder hoher).

1. MIDI-Ausgang: Verwenden Sie den mitgelieferten 3,5 mm-MIDI-Adapter und ein handelsübliches, fünflpoliges MIDI-Kabel, um diesen MIDI-Ausgang mit dem MIDI-Eingang eines externen MIDI-Geräts zu verbinden (z. B. einem Synthesizer, Sequenzer, Drum-Computer etc.).
   Wichtig: Schlieben Sie keine Audio-Geräte (z.B. Kopfhörer, Monitore etc.) an die 3,5 mm MIDI-Ausgang oder MIDI-Eingang Buchsen an. Verwenden Sie ausschließlich die mitgelieferten 3,5 mm-MIDI-Adapter, um die MIDI-Geräte zu verbinden.
2. MIDI-Eingang: Verwenden Sie den mitgelieferten 3,5 mm-MIDI-Adapter und ein handelsübliches, fünflpoliges MIDI-Kabel, um diesen MIDI-Eingang mit dem MIDI-Ausgang eines externen MIDI-Geräts zu verbinden (z. B. einem anderen MIDI-Controller).
   Wichtig: Schlieben Sie keine Audio-Geräte (z.B. Kopfhörer, Monitore etc.) an die 3,5 mm MIDI-Ausgang oder MIDI-Eingang Buchsen an. Verwenden Sie ausschließlich die mitgelieferten 3,5 mm-MIDI-Adapter, um die MIDI-Geräte zu verbinden.
3. Ausgabe (3-4): Verwenden Sie standardmäßige 6,35 mm TRS-Kabel, um diese Line-Ausgänge mit einem Kopfhöreerveränder, externen Signalprozessoren wie einem Kompressor usw. zu verbinden. Ihr Pegel sind automatisch +4 dBu.
4. Hauptausgabe (1-2): Verwenden Sie handelsübliche 6,35 mm TRS-Kabel, um diese Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschreiben. Der Mix, den Sie von diesen Ausgängen horen, wird vom Monitor Mix-Regler und der Direct Monitor-Taste bestimmt. Die Lautstärke dieser Ausgänge wird über den Monitorpegelregler kontrolliert.
5. Line-Eingänge (7-8): Schlieben Sie Mixer und andere Line-Level-Geräte an diese Eingänge an, indem Sie standardmäßige 6,35 mm TRS-Kabel verwenden. Prüfen Sie den Eingangspegel mit der LED-Anzeige (Eingänge 7-8).
6. Combo-Eingänge (1-4): Schlieben Sie ein Mikrofon, eine Gitarre, einen Bass mit einem aktiven Pickup oder ein Line-Level-Gerät an diese Eingänge an. Für Mikrofone verwenden Sie ein XLR- oder 6,35 mm TRS-Kabel. Verwenden Sie ein 6,35 mm TS-Kabel für eine Gitarre oder einen Bass mit einem aktiven Pickup. Für Line-Signale verwenden Sie ein 6,35 mm TRS-Kabel.) Prufen Sie den Eingangspiegel mit der LED-Anzeige (Eingänge 1-4).
7. Kensington Lock Slot: Sie können diesen Kensington Lock Sicherheits-Slot verwenden, um das AIR 192|14 an einem Tisch oder einer anderen Oberfläche zu befestigen.
