Einführung

Lieferumfang

AIR 192|8

USB-C zu USB-C Kabel

USB-C zu USB-A Kabel

(2) 3,5mm (1 / 8^ ) zu MIDI-Adapter

Software Download-Karten

Benutzerhandbuch

Sicherheitshinweise und Garantieinformationen

Kundendienst

Für die neuesten Informationen zu dieser Produkt (Dokumentation, technische Daten, Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sieitte: m-audio.com.

Für zusätzlichen Produkt-Support besuchen Sie m.audio.com/support.

Setup

Audio-Setup

Windows-Benutzer: Installieren Sie die Treiber bevor Sie AIR 192|8 mit Ihr Computer verbinden:

1. Besuchen Sie m-audio.com/support/drivers und laden Sie die neuesten AIR 192|8-Treiber für Ihr Betriebssystem herunter.
2. Offnen Sie die heruntergeladene Daten und doppelklicken Sie auf die Treiber-Installationsdaten.
3. Lesen Sie die Endbenutzer-Lizenzvereinbarung, aktivieren Sie das Kontrollkastchen "Zustimmung" und klichen Sie auf Weiter, um fortzufahren.
4. Klichen Sie auf Installieren, um die Installation zu starten. Sie werden während der Installation möglicherweise aufgefordert, AIR 192|8 an ihren Computer anzuschreiben. Bei möglichen weiteren Systemmeldungen während der Installation klichen Sie auf Installieren.
5. Sobald die Installation abgeschlossen ist, klichen Sie auf Fertigstellen.

Um den Windows-Treiber zu verwenden, öffnen Sie das M-Audio AIR 192|8 Control Panel. Hier können Sie Ihr Bevorzugte Puffergroße und Sample-Rate einstellen.

Um AIR 192|8 als Standard-Wiedergabegerät einzustellen, folgen Sie den nachstehenden Anweisungen je nach Betriebssystem His Computers.

Windows:

1. Schlieben Sie Ihr AIR 192|8 mit dem mitgelieferten USB-Kabel an ihren Computer an.
2. Suchen Sie das Laufsprechersymbol für die Lautstärke in der Taskleiste. Klichen Sie mit der rechten Maustaste auf den Laufsprecher und öffnen Soundeinstellungen > Sounds.

Klichen Sie auf Startmenü > System > Sound > Sound Control Panel (System > Sound > Sound-Systemsteuerung).

1. In der Windows-Systemsteuerung für Sound wahlen Sie die Registerkarte Wiedergabe und wahlen AIR 192|8 als Standard-Gerät aus.
2. Klichen Sie auf die Registerkarte Aufnahme und wahren Sie AIR 192|8 als Standard-Gerät aus.
3. Klichen Sie in der rechten unteren Ecke auf Eigenschaften.
4. Klichen Sie im neuen Fenster auf die Registerkarte Erweitert und wahlen Sie 2-Kanal, 24 Bit, 48000 Hz (Studio-Qualität) als Standardformat aus.
5. Deaktivieren Sie beide Kontrollkastchen unter Exklusivmodus.
6. Klichen Sie auf OK, um das Fenster Eigenschaften zu schlieben.
7. Klichen Sie auf OK, um das Fenster Sound zu schreiben.

macOS:

1. Schlieben Sie Ihr AIR 192|8 mit dem mitgelieferten USB-Kabel an ihren Computer an.
2. Wahlen Sie Anwendungen > Dienstprogramme > Audio-MIDI-Setup.
3. Wahlen Sie im Fenster Audiogeräte die Option AIR 192|8 in der linken Spalte aus.
4. Klichen Sie mit der rechten Maustaste auf AIR 192|8, und wahren Sie Dieses Gerät für Soundeingabe verwenden.
5. Klichen Sie mit der rechten Maustaste auf AIR 192|8 und wahlen Sie Dieses Gerät für Soundausgabe verwenden.
6. SchlieBen Sie das Fenster Audio-MIDI-Setup.

So richten Sie den AIR 192|8 mit Pro Tools | First M-Audio Edition

1. Schlieben Sie Ihr AIR 192|8 mit dem mitgelieferten USB-Kabel an ihren Computer an.
2. Offnen Sie Pro Tools | First M-Audio Edition.
3. Navigieren Sie zu Setup > Playback-Engine....
4. Öffnen Sie das Dropout-Menu der Playback-Engine und wahlen Sie M-Audio AIR 192|8.

Hinweis: Möglicherweise müssen Sie Ihr Projekt speichern und neu starten.

1. Wahlen Sie Ihr Abtastrate aus und klichen Sie auf OK, um das Setup-Fenster zu schreiben.
2. Gehen Sie zu Setup > I/O und wahlen Sie M-Audio AIR 192|8 als Eingabe- und Ausgabegeräte.

Sie konnen jetzt Tracks zum Senden und Empfangen von Audio und MIDI von Quellen hinzufugen, die an die AIR 192|8-Eingänge angeschlossen sind, und die aufgenommenen Audiosignale über die AIR 192|8-Ausgänge wiedergeben.

So richten Sie den AIR 192|8 mit Ableton Live Lite

1. Schlieben Sie Ihr den AIR 192|8 mit dem mitgelieferten USB-Kabel an ihren Computer an.
2. Offnen Sie Ableton Live Lite.
3. Wechseln Sie zur Registerkarte Einstellungen > Audio.
4. Klichen Sie auf Driver Type, um CoreAudio (Mac) oder ASIO (Windows) auszuwahlen.
5. Wahlen Sie im Bereich Eingabe- und Ausgabekonfiguration die Option AIR 192|8.
6. Wahlen Sie Ihr Samplerate und schlieben Sie das Fenster Audio-Einstellungen.

Sie konnen jetzt Tracks zum Senden und Empfangen von Audio und MIDI von Quellen hinzufugen, die an die AIR 192|8-Eingänge angeschlossen sind, und die aufgenommenen Audiosignale über die AIR 192|8-Ausgänge wiedergeben.

Anschlussdiagramm

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhaltlich.

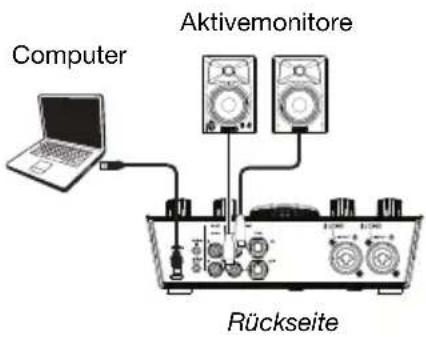

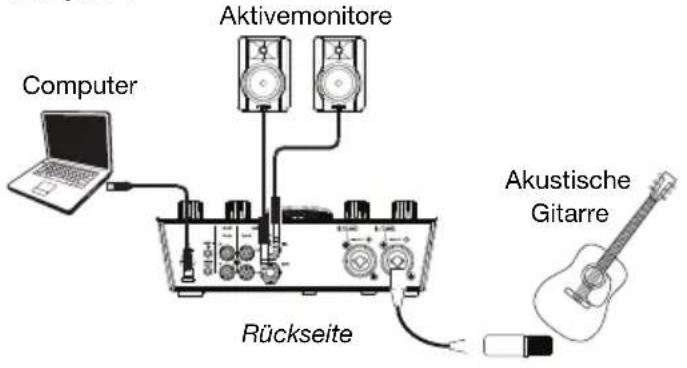

Beispiel 1

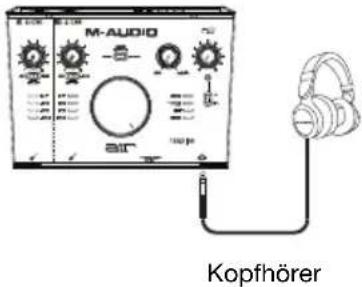

Ober-/Vorderseite

Beispiel 2

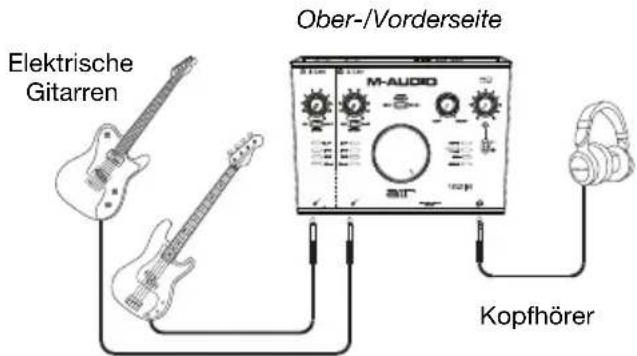

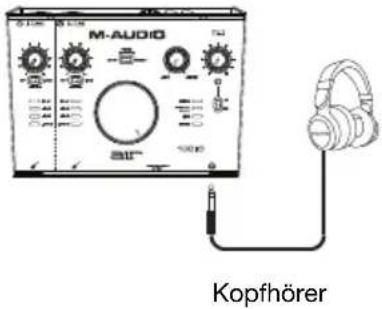

Ober-/Vorderseite

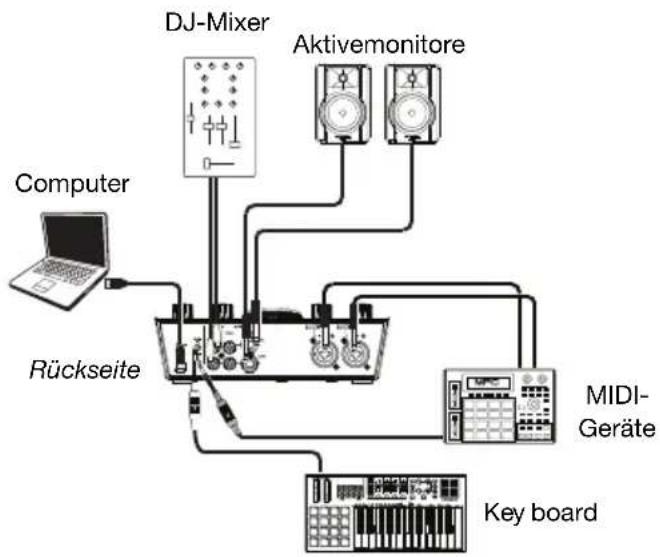

Beispiel 3

Funktionen

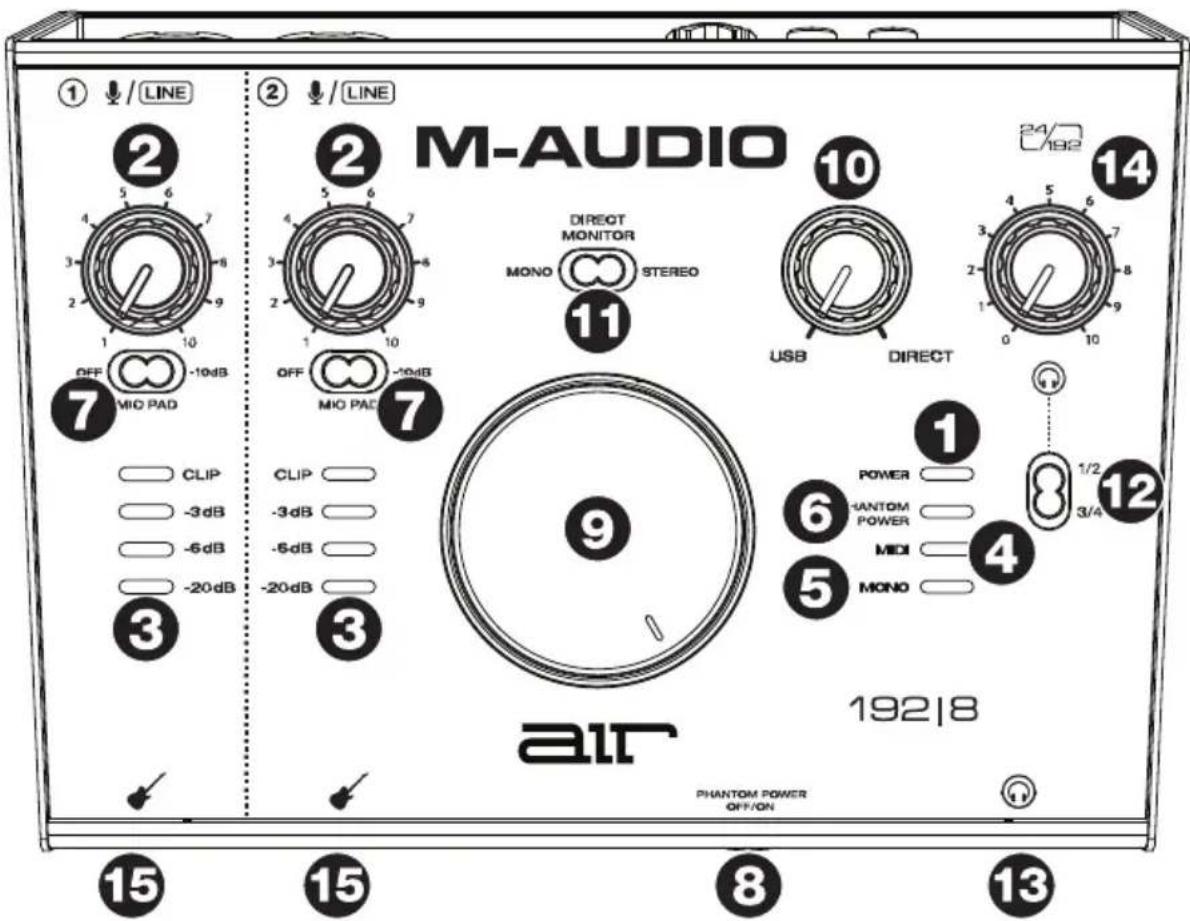

Oberseite

1. Power-LED: These LED leuchtet, wenn eine gültige USB-Verbindung zwischen ihrem Computer und AIR 192|8 hergestellt wurde. Überprüfen Sie mithilfe these Lichs, ob das AIR 192|8 mit Strom versorgt wird und einsatzbereit ist.
2. Input Gain: Passt den Verständungsfaktor des Eingangs an. Stellen Sie diesen Regler so ein, dass die entsprechende LED-Anzeige (unterhalb des Reglers) während der Performance einen „gesunden“ Pegel anziegt (gelbe LED leuchtet). Der Pegel sollt noch nicht so hoch sein, dass die Anzeige „clippt“ (rote LED) und Pegelspitzen erreicht werden, die das Audiosignal verzerren.
3. LED-Anzeigen: Zeigt den Eingangssignalpegel aus den Combo-Eingangen oder Instrumenten-Eingangen.
4. MIDI LED: Diese LED leuchtet, wenn MIDI zum oder vom Gerät gesendet wird.
5. Mono LED: These LED leuchtet, wenn das Monitorsignal für den direkten Eingang der Kanäle 1 und 2 auf Mono eingestellt ist.
6. Phantomschalter LED: Diese LED leuchtet, wenn der Phantom Power-Schalter aktiviert ist und +48 V an die Mikrofonanschlüsse angelegt wird.
7. -10 dB Mic Pad-Schalter: Passen Sie diese horizontalen Schiebeschalter an, um den Mikrofon-Eingangsgewinn des zugehörigen Kanals um -10 dB zu verringn. In der richtigen Position ist das -10 dB-Pad aktiv.

8. Phantom-Netzschalter (Phantom Power): Dieser Schalter aktiviert und deaktiviert die Phantomspeisung für die Combo-Eingänge 1-2. Bei Aktivierung liefert die Phantomspeisung +48 Volt an die ausgewählten Eingänge.itte beachten Sie, dass die meisten dynamischen Mikrofone und Bändchenmikrofone keine Phantomspeisung benötigen. Die meisten Kondensatormikrofone tun dies jedoch. Schlagen Sie im Handbuch Ihres Mikrofons nach, um hersauszufinden, ob es eine Phantomspeisung benötigt.

9. Monitorpegel: Passt die Ausgangslautstärke der Haupt-TRS- und RCA-Ausgabe (1/L 2/R) an, welche mit den Aktivboxen oder dem Veränderk verbunden sein sollenen.

10. Monitor Mix: Passt den Mix aus dem Audiosignal von ihren Eingängen (Direct) und dem AudioAusgang des Computers (USB) an, der an die Hauptausgabe und die Kopfhörerausgabe gesendet wird.

Hinweis: Wenn Sie Direct wahlen, ist der linke Kanal Eingang 1 und der rechte Kanal Eingang 2. Sie können den linken und rechten Kanal summieren (um beide Eingänge als ein summiertes Monosignal zu horen), indem Sie den Schalter Direct Monitor in die Mono-Position bringen.

Dieser Regler eignet sich für den Umgang mit der „Latenz“, wenn Sie in Ihrer DAW aufnehmen. Die Latenz ist eine Signalverzögerung, die zwischen dem eingehenden Signal (wenn Sie Ihr Instrument speilen, singen usw.) und dem ausgehenden Signal (wenn Sie den Ton in Ihrer DAW horen) auftreten kann.

Die Latenz ist oft das Ergebnis der eingestellten „Puffergroße". Diese Einstellung befindet sich in der Regel im Einstellungen- oder Optionenmenu ihrer DAW oder im Geräte-Setup. Höhere Puffergroßen führen generell zu längerer Latenz. In manchen Fällen kann eine niedrigere Puffergroßeneinstellung die CPU-Kapazität Ihres Computers stark in Anspruchnehmen und Tonstörungen verursichen. Um diese Tonstörungen zu vermeiden, müssen Sie eine höhere Puffereinstellung verwenden. Diese kann zu Latenz führen.

Wenn es beim Aufnehmen zu Latenzzeiten kommt, drehen Sie den Regler in die Position Direct, um den Mix von nicht verarbeiteten Audiosignalen von ihren Eingängen direkt an ihre Hauptausgänge und ihre Kopfhörerausgang zu erhöhen. Auf diese Weise konnen Sie die eingehenden Audiosignale von ihren Eingängen ohne Latenz horen und damit trotzdem das Audiosignal von ihrer DAW horen. Wenn Sie sich die Aufnahme anhören, stellen Sie den Regler ganz auf die Position USB.

Wenn Ihr Computer über die nötige Rechenleistung verfügt, konnen Sie die Puffergroßeneinstellung in Ihrer DAW eventuell so niedrig einstellen, dass Sie die direkten Audiosignale von ihren Eingängen nie verwenden müssen. In thisem Fall stellen Sie den Regler Monitor Mix ganz auf die Position USB, um nur die Audioausgabe ihrer DAW zu überwachen.

1. Direct Monitor-Wahlschalter: Belassen Sie diesen Schalter in der rechten Stereo-Position, um das direkte Eingangssignal mit Eingang 1 im linken Kanal und Eingang 2 im rechten Kanal zu überwachen. Dies ist nutzlich, wenn Sie ein Stereomikrofon-Setup, wie ein Stereosignal von einem Keyboard oder Overhead-Drum-Mikrofonen direkt überwachen möchen. Bringen Sie diesen Schalter in die linke Mono-Position (Mono-LED leuchtet), um das direkte Eingangssignal mit allen Eingängen in Summe und gleichmäß auf beiden Seiten zu überwachen. Dies ist nutzlich für die Überwachung eines Gitarren-oder Gesangsmikrofonsignals. Diese Schalter hat keinen Einfluss auf die DAW-Wiedergabe oder darauf, wie ihre Audiosignale in Ihrer DAW aufgezeichnet werden; er hat lediglich einen Einfluss darauf, wie Sie das Eingangssignal über die Kopfhörerausgänge horen (wenn der Source-Schalter der Kopfhörer auf 1/2 und der Monitor Mix auf eine andere Einstellung als USB eingestellt ist) und die Monitor-Ausgänge.
2. Source-Schalter der Kopfhörer: Mit thisem Schalter wahren Sie, welche Ausgänge (auf der Rückseite) an die Kopfhörerausgang gesendet werden: Hauptausgänge 1-2 (1/2) oder Ausgänge 3-4 (3/4).
3. Kopfhorerausgang (Vorderseite): Schlieben Sie 6,35 mm (1/4") TRS-Kopfhorer an die Ausgan an. Der Mix, den Sie von diesen Ausgängen horen, wird vom Source-Schalter der Kopfhorer, Monitor Mix-Regler, Direct Monitor-Wahlschalter und dem Kopfhorerpegelregler bestimmt.
4. Kopfhörerlaufstärke (Vorderseite): Regelt die Lautstärke des Kopfhörerausgang.
5. Instrumenteneingänge (Vorderseite): Schlieben Sie eine Gitarre mit einem passiven Tonabnehmer oder einem anderen hochohmigen Signal an diese Eingänge mit einem 6,35 mm (1/4") TS-Kabel an. Prüfen Sie den Eingangspegel mit der LED-Anzeige.

Hinweis: Die Verwendung des Instrument-Eingang schaltet den Combo-Eingang am entsprchenden Kanal stumm.

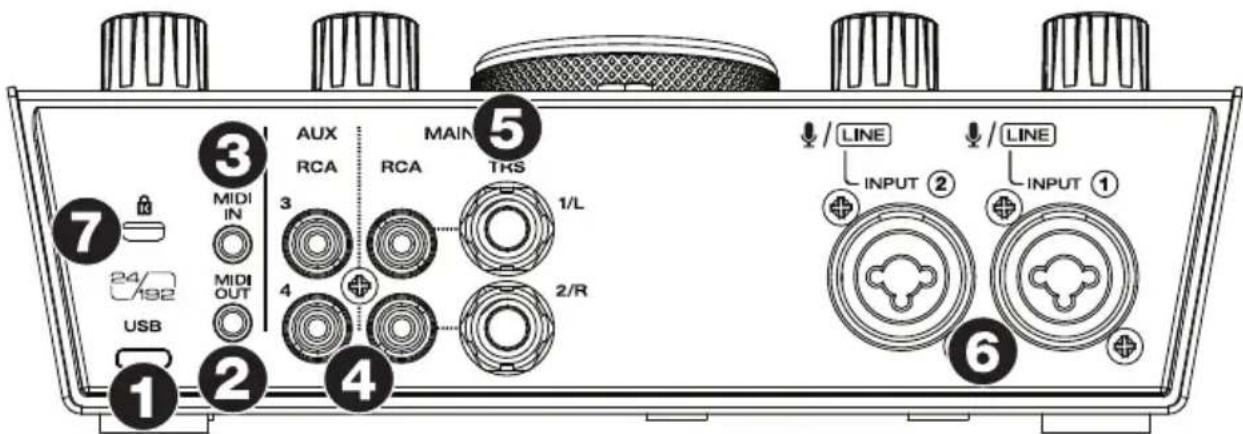

Rückseite

1. USB-Port (Typ C): Über diesen Anschluss konnen Sie Audio- und MIDI-Daten an und vom Computer senden. Verwenden Sie die im Lieferumfang enthaltenen USB-Cauf-USB-C oder USB-C-auf-USB-A-Kabel, um Ihr AIR 192|8 an einen Computer anzuschreiben. SchlieBen Sie das USB-C-Ende des Kabels an, indem Sie es fest einstecken, um sicherzustellen, dass eine sichere Verbindung spürbar ist. AIR 192|8 besteht einen USB 2.0-Anschluss (oder hoher).
2. MIDI-Ausgang: Verwenden Sie den mitgelieferten 1/8" (3,5mm) MIDI-Adapter, um MIDI-Informationen an ein externes Gerät zu setzen.

Wichtig: Schlieben Sie keine Audiogeräte (z. B. Kopfhörer, Monitore usw.) an diese Buchse an. Verwenden Sie ausschließlich die mitgelieferten 1/8"-auf-MIDI-Adapter (3,5 mm), um die MIDI-Geräte zu verbinden.

1. MIDI-Eingang: Verwenden Sie den mitgelieferten 1/8" (3,5mm) MIDI-Adapter, um MIDI-Informationen von einem externen Gerät zu erhalten.

Wichtig: Schlieben Sie keine Audiogeräte (z. B. Kopfhörer, Monitore usw.) an diese Buchse an. Verwenden Sie ausschließlich die mitgelieferten 1/8 -auf-MIDI-Adapter (3,5mm) , um die MIDI-Geräte zu verbinden.

1. Cinch-Ausgange (1-4) Die unsymmetrischen Cinch-Anschlüsse 1/2 werden von den Ausgangsströmen 1-2 gespeist und sind von den Bedienvorgängen der Hauptpegelsteuerung, der Mix-Steuierung Direct/USB Monitoring und des Direct Monitor-Schalters betroffen. Die unsymmetrischen Cinch-Anschlüsse 3/4 werden von den Ausgangsströmen 3-4 gespeist und sind von den Bedienungen der Hauptpegelsteuerung, der Mixer-Steuierung für das Direct/USB-Monitoring und des Direct-Monitor-Schalters nicht betroffen.
2. Hauptausgabe (1-2): Verwenden Sie handelsübliche 6,35 mm (1/4") TRS-Kabel, um diese Ausgänge an Aktivmonitore, ein Verstärkersystem oder Ähnliches anzuschreiben. Der Mix, den Sie von diesen Ausgängen horen, wird vom Monitor Mix-Regler und dem Direct Monitor -Schalter bestimmt. Die Lautstärke dieser Ausgabe wird über den Monitorpegelregler kontrolliert.
3. Combo-Eingänge: Schlieben Sie ein Mikrofon, eine Gitarre, einen Bass mit einem aktiven Pickup oder ein Line-Level-Gerät an diese Eingänge an. Für Mikrofone verwenden Sie ein XLR- oder 6,35 mm (1/4") TRS-Kabel. Verwenden Sie ein 6,35 mm (1/4") TS-Kabel für eine Gitarre oder einen Bass mit einem aktiven Pickup. Für Line-Signale verwenden Sie ein 6,35 mm (1/4") TRS-Kabel. Prufen Sie den Eingangspegel mit der LED-Anzeige.
4. Kensington Lock Slot: Sie können diesen Kensington Lock Sicherheits-Slot verwenden, um das AIR 192|8 an einem Tisch oder einer anderen Oberfläche zu befestigen.
