MANUALE UTENTE AIR 192|8 M-AUDIO

Guida per l'uso (Italiano)

Introduzione

Contenuti della confezione

AIR 192|8

Cavo USB-C a USB-C

Cavo USB-C a USB-A

(2) Adattatori 3,5 mm (1/8") a MIDI

Schede di download del software

Guida per l'uso

Istruzioni di sicurezza e garanzia

Assistenza

Per le ultime informazioni in merito a quello prodotto (documentazione, specifiche tecniche, requisiti di systema, informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina m-audio.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina m-audio.com/support.

Configurazione

Configurazione audio

Utenti Windows: Prima di collegare l'AIR 192|8 al computer, installare il driver:

1. Recarsi alla pagina m-audio.com/support/drivers e scaricare il driver di AIR 192|8 più recente per il proprioio sistema operativo.
2. Aprire il file scaricato e fare doppio cli sull'applicazione di installatione del driver.
3. Leggere il contratto di licenza per l'utente finale, spuntare la casella per acconsentire e cliccare su next per proseguire.
4. Cliccare su Install per avviare l'installazione. Durante l'installazione potra essere richiesto di collegare l'AIR 192|8 al computer. Cliccare su Install in occasione di ulteriori messaggi di sistema durante l'installazione.
5. Una volta completata l'installazione, cliccare su Finish (fine).

Perutilizzare il driver Windows,apre il pannello di controlo M-Audio AIR 1928 Control Panel. Qui è possiblenot configurare la Preferred Buffer Size (dimensione del buffer) e la Sample Rate (frequenza di campionamento).

Per configurare l'AIR 192|8 come dispositivo di riproduzione predefinito, seguire leindicazioni seguenti, basandosi sul proprio sistema operativo.

Windows:

1. Servirsi del cavo USB in dotazione per collegare l'AIR 192|8 al computer.
2. Nella Barra delle applicazioni, individuare l'icona "Speaker" di controllo del Volume. Fare cli col tasto destro del mouse e aperto Impostazioni audio> Suoni.

Cliccare sul menu Start > Pannello di controllo (o Impostazioni > Pannello di controllo nella vista Classica) > Hardware e suoni > Suoni (Sistema > Audio > Pannello di controlo audio).

1. Nel pannello di controllo Audio di Windows selezionare la scheda Riproduzione e selezionare l'AIR 192|8 come dispositivo predefinito.
2. Cliccare sulla scheda Registrazione e selezionare l'AIR 192|8 come periferica predefinita.
3. Cliccare su Proprietà nell'angolo inferiore destro.
4. Nella nuova finestra, cliccare sulla schedà Avanzate e selezionare 2 canali, 24-bit, 48000 Hz (qualità da Studio) come lavorato predefinito.
5. Togliere il segno di spunta da entrambhe le caselle in Modalità esclusiva.
6. Cliccare su OK per chiudere la finestra Proprietà.
7. Cliccare su OK per chiudere il pannello di controllo Audio.

macOS:

1. Servirsi del cavo USB in dotazione per collegare l'AIR 192|8 al computer.
2. Recarsi su Applicazioni > Utilità > Audio MIDI Setup.
3. Nella finestra Audio Devices (dispositivi audio), selezionare AIR 192|8 nella colonna sinistra.
4. Fare cli c col tasto destro su AIR 1928 e selezionare Use this device for sound input (utiliza questo dispositivo per ingresso audio).
5. Fare cli c col tasto destro su AIR 192|8 e selezionare Use this device for sound output (utilizza甚么 dispositivo per uscita audio).
6. Lasciare Audio MIDI Setup.

Per configurare I'AIR 192|8 con Pro Tools | First M-Audio Edition

1. Servirsi del cavo USB in dotazione per collegare l'AIR 192|8 al computer.
2. Aprire Pro Tools | First M-Audio Edition.
3. Recarsi su Setup > Playback Engine....
4. Aprire il menu a discesa Playback Engine e selezionare M-Audio AIR 192|8.

Notabene:puoessere necessario salvare eriaviare il progetto.

1. Selezionare la Freqenza di campionamento e cliccare su OK per chiudere la finestra di configurazione (Setup).
2. Recarsi su Setup > I/O e selezionare M-Audio AIR 192|8 per i dispositivi di Ingresso e di Uscita.

È ora possibile aggungere tracc per inviar e ricevere audio e MIDI dalle fonti collegate agli ingressi dell'AIR 192|8 e inviarlo streaming dell'audio registratoattraverso le uscite dell'AIR 192|8.

Per configurare l'AIR 192|8 con Ableton Live Lite

1. Servirsi del cavo USB in dotazione per collegare l'AIR 192|8 al computer.
2. Apire Ableton Live Lite.
3. Recarsi alla schedal Preferences (preferiti) > Audio.
4. Cliccare su Driver Type (tip di driver) per selezionare CoreAudio (Mac) o ASIO (Windows).
5. Selezionare AIR 192|8 nella sezione Input e Output Config.
6. Selezionare Sample Rate e chiudere la finestra delle preferenze audio.

È ora possibile aggungere tracc per inviar e ricevere audio e MIDI dalle fonti collegate agli ingressi dell'AIR 192|8 e inviarlo streaming dell'audio registratoattraverso le uscite dell'AIR 192|8.

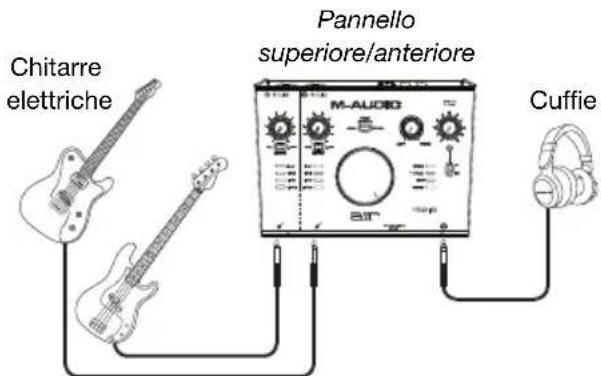

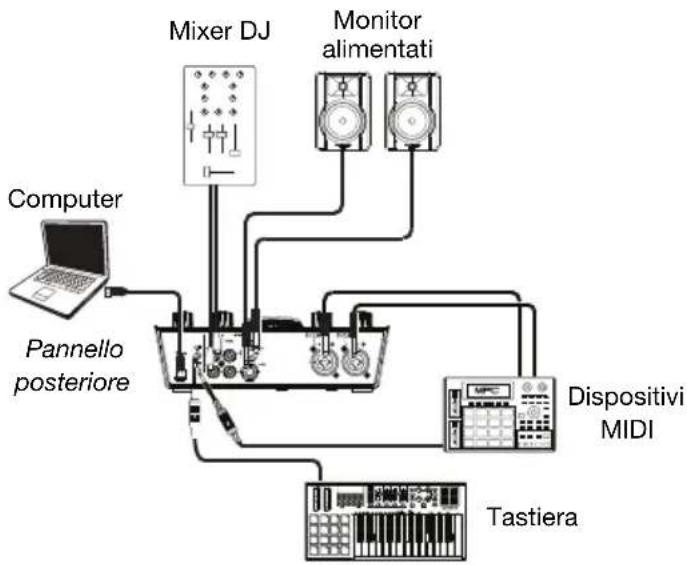

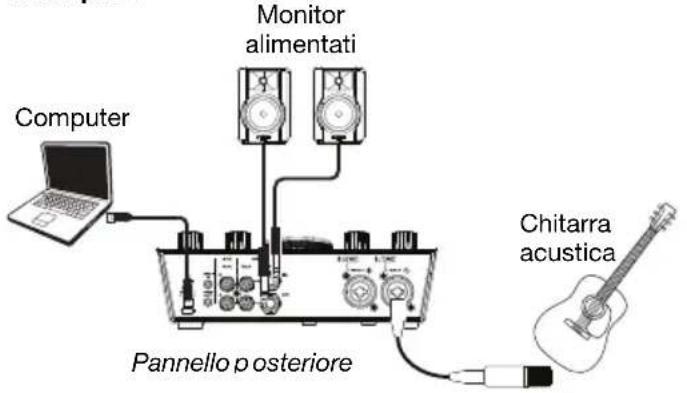

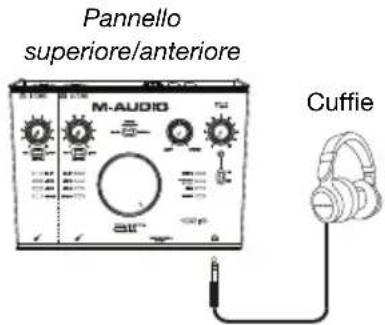

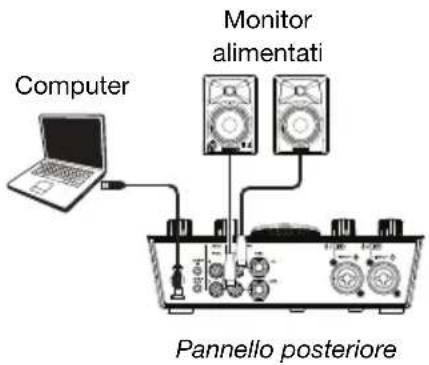

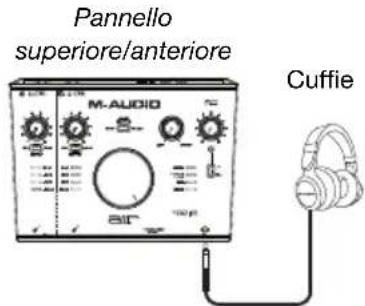

Schemidi collegamento

Elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Esemblio 1

Esemblio 2

Esemblio 3

Caratteristiche

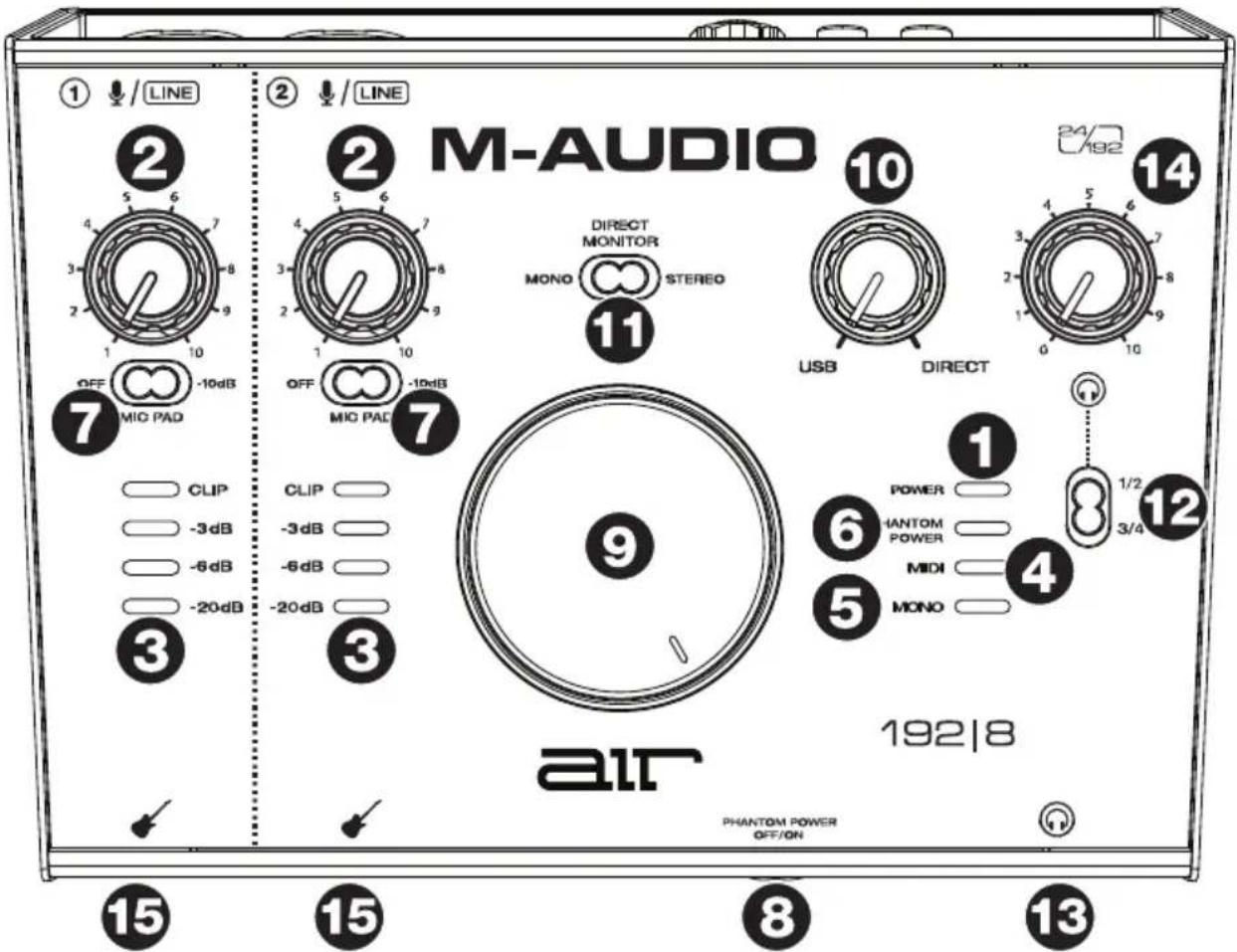

Pannello superiore

1. LED di alimentazione: quello LED si illumina quando viene stabilita una connessione USB valida tra il computer e l'AIR 192|8. Serviri di quella spia per assicurarsi che l'AIR 192|8 sua alimentato e primo all'uso.
2. Gain d'ingresso: regola il livello di guadagno degli ingressi. Impostare esta manopola in modo che il corrispondente misuratore LED (situato sotto la manopola) mostri a display un livello "sano" (LED giallo accesso) durante le esibizioni, ma non un livello tale da provocare frequenti "salti" o picchi (LED grosso accesso), causando distorsione dell'audio.
3. Misuratori LED: Indica il livello del segnale di ingresso dagli Ingressi Combo o dagli Ingressi Strumento.
4. LED MIDI: Anything that is intended to be used in the game?
5. LED mono: quello LED si illumina quando il segnale di ingresso direct monitor dei canali 1 e 2 è impostato su Mono.
6. LED di alimentazione phantom: quello LED si illumina quando l'interruttore di alimentazione Phantom è attenuato e viene applicato + 48V alle connessioni del microfono.
7. Interruttori -10 dB Mic Pad: regolare quosti cursori per ridurre il guadagno di ingresso mic del canale ad essi associato di -10 dB. Quando si trovano in posizione destra, il pad da -10 dB sare attivo.

8. Interruttore alimentazione phantom (Phantom Power): Questo interruptatore attiva e disattiva l'alimentazione phantom per gli Ingressi Combo 1-2. Una volta attivata, l'alimentazione phantom fornisce +48 voltagli ingressi. Va notato che la maggior parte dei microfoni dinamici e dei microfoni a nastro non richiede alimentazione phantom, nella maggior parte dei microfoni a condensatore si. Consultare la documentazione del microfono per scoprir se necessita di alimentazione phantom o meno.

9. Monitor Level: regola il volume di uscita delle Principali uscite TRS e RCA (1/L 2/R), che dovrebbero essere collegate ai monitor o alsystema di amplificazione.

10. Monitor Mix: regola il mix del segnale audio proveniente dagli ingressi (Direct) e dell'uscita audio del computer (USB) che sare inviato alle Uscite principali e alle Uscita cuffie.

Nota bene: quando impostato su Direct, il canale sinistro sare l'Ingresso 1, e il canale destro sare l'Ingresso 2. Si possono sommare i canali destro e sinistro (per sentire tutti gli ingressi come un unico segnale mono) posizionando il tasto Direct Monitor su Mono.

Questa manopola è utile per gestire la "latenza" quando si registra nel DAW. La latenza è il ritardo che si può essere tra il suono in ingresso (lo strumento suonato, il canto, ecc.) e il suono in uscita (quando si sente nel DAW).

La latenza dipende spesso alla configurazione della "dimensione del buffer", che si trovava solitamente nel menu Preferiti, Opzioni o Configurazione Dispositivo del proprio DAW. A dimensioni di buffer maggiore corrisponde solitamente una latenza superiore. In alcuni casi, un buffer di piccole dimensioni cui lo sono consumare molto CPU del computer e cui provocare problemi di audio. Per impedire questi problemi audio bisogna utilizzato un'impostazione più elevata del buffer e quello cui sono portare a una latenza.

In caso di latenza durante la registrazione, regolare la manopola verso la posizione diretta Direct per aumento la miscela di audio non elaborato proveniente dagli ingressi e direttamente alle uscite principali e cuffie. In quello modo sare possibile sentire l'audio in arrivato dagli ingressi perché latenza, potendo comunique sentire l'audio proveniente dal DAW. Al momento di ascoltare la riproduzione, girare la manopola su "USB".

Se il computer è abbastanza potente, si cui impostare la dimensione del buffer nel DAW a un livello sufficientemente basso da non dover mai sentire il segnale audio diretto proveniente dagli ingressi. In quello caso, impostare la manopola Monitor Mix su USB per monitorare solo l'uscita audio del DAW.

1. Selettore Direct Monitor: lasciare quello interruptire a destra su Stereo per monitorare il segnale di ingressso con Ingresso 1 sul canale sinistro e Ingresso 2 sul canale destro. Questo è utile se si desidera monitorare in maniera diretta un impianto con mic stereo quale un segnale stereo proveniente da una tastiera o microfoni per overhead di batteria. Collocare l'interrottre in posizione Mono (LED Mono accesso) per monitorare il segnale di ingressso diretto con tutti gli ingressi sommati e udibili equamente su ciascun lato. Questo è utile per monitorare un segnale di chitarra o quello di un microfono vocale. Questo interrupttre non influisce sulla riproduzione del DAW o sul modo in cui il suono viene inesso registrato; influisce unicamente sul modo in cui si sente il segnale a livello delle uscite cuffia (quando il Selettore fonte cuffia è impostato su 1/2 e il Monitor Mix è impostato su qualiasi casa tranne USB) e uscite monitor.
2. Selettore fonte cuffia: quello interrupttere selezione quali uscite (a livello del pannello posteriore) vengono inoltre inviate all'uscita cuffie, uscite Main 1-2 (1/2) o Uscite 3-4 (3/4).
3. Uscita cuffie (pannello anteriore): collegiate cuffie TRS da 6,35 mm (1/4") a quest'uscita. Il mix che si sente da queste uscite sare determinato dal Selettore fonte cuffie, alla manopola Monitor Mix, dal selettore Direct Monitor e alla manopola Volume cuffie.
4. Volume cuffie (pannello anteriore): regola il volume di uscita dell'uscita cuffie.
5. Ingressi strumenti (pannello anterio): collegare una chitarra con un pickup passivo o un altro segnale ad alla impedenza a quello ingresso servendosi di un cavo TS da 6,35 mm (1/4"). Visualizzare i livelli del segnale di ingresso con i misuratori a LED.

Notabene: l'utilizzo di un ingresso strumento silenzierà l'ingresso combo sul canale corrispondente.

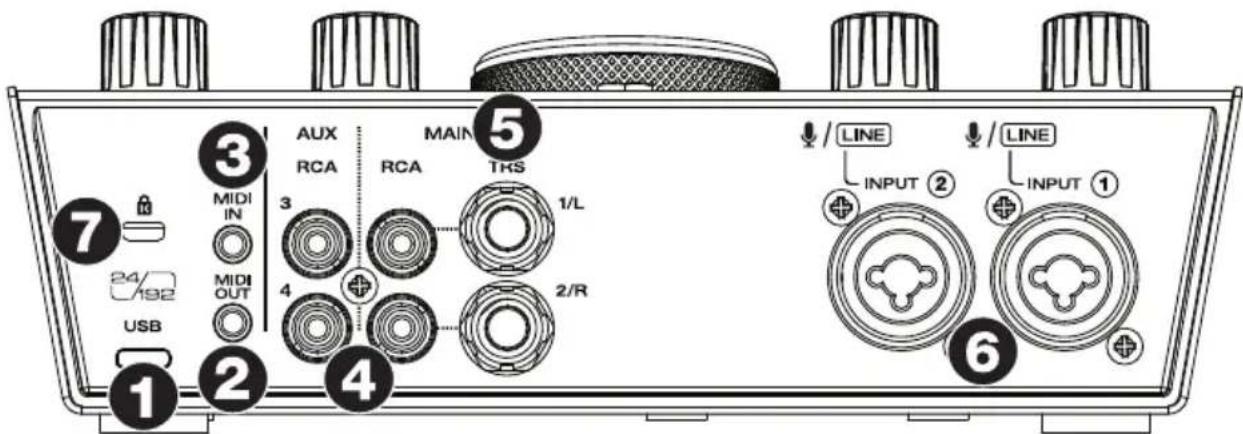

Pannello posteriore

1. Porta USB (tip C): queo collegamento consente di inviar e dati MIDI da/a un computer. Servirsi dei cavi da USB-C-a-USB-C o da USB-C-a-USB-A in dotazione per collegare l'AIR 192|8 al computer. Collegare I'estremita USB-C del cavo inserendolo saldamente in posizione per garantire un collegamento saldo. L'AIR 192|8 richiede un collegamento USB 2.0 (o superiore).
2. Uscita MIDI: Servirsi dell'adattatore da 3,5 mm (1/8") a MIDI in dotazione per inviare i dati MIDI a un dispositivo esterno.

Important: non collegare dispositivi audio (ad es. cuffie, monitor, ecc.) a Anything jack. Servirsi dell'adattatore da 3,5 mm a MIDI in dotazione per collegare unicamente dispositivi MIDI.

1. Ingresso MIDI: Servirsi dell'adattatore da 3,5 mm (1/8") a MIDI in dotazione per ricevere i dati MIDI da un dispositivo esterno.

Important: non collegare dispositivi audio (ad es. cuffie, monitor, ecc.) a quello jack. Serviri dell'adattatore da 3,5 mm a MIDI in dotazione per collegare unicamente dispositivi MIDI.

1. Uscite RCA (1-4): i connettori RCA non bilanciati 1/2 sono alimentati dalle correnti di uscita 1-2, e sono influenzati dal funzionamento del dispositivo di controllo Livello Main, dal controllo del mix Monitoraggio Direct/USB e dall'interruttore Direct Monitor. I connettori RCA non bilanciati 3/4 sono alimentati dalle correnti di uscita 3-4, e non sono influenzati dal funzionamento del dispositivo di controllo Livello Main, dal controllo del mix Monitoraggio Direct/USB e dall'interruttore Direct Monitor.
2. Uscite Main (1-2): servirsi di cavi TRS standard da 6,35 mm (1/4") per collegare queste uscite ai monitor, all'impliano di amplificazione, ecc. Il mix che proviene da queste uscite sare determinato alla manopola Monitor Mix e dall'interruttore Direct Monitor. Il livello di queste uscite è controllato alla manopola Monitor Level.
3. Ingressi combo: collegare microfoni, una chitarra o un basso con pickup attivo o altri dispositivi a livello di linea a quosti ingressi. Per i microfoni, servirsi di un cavo XLR o TRS da 6,35 mm (1/4"). Per una chitarra o un basso con pickup attivo, servirsi di un cavo TS standard da 6,35 mm (1/4"). Per segnali a livello di linea, servirsi di un cavo TRS da 6,35 mm (1/4"). Visualizzare i livelli del segnale di ingresso con i misuratori a LED.
4. Slot per lucchetto Kensington: servirsi di但这a aperture per lucchetto Kensington per fissare l'AIR 192|8 a un ravolo o ad altre superfici.
