Caractéristique	Détails
Type de produit	Interface audio USB
Nombre d'entrées	2 entrées combo XLR/TRS
Nombre de sorties	2 sorties TRS 1/4"
Résolution audio	24 bits / 192 kHz
Alimentation	USB alimenté
Compatibilité	Windows et macOS
Logiciels inclus	Pro Tools First, Ableton Live Lite
Dimensions	25.4 x 15.2 x 5.1 cm
Poids	1.2 kg
Utilisation recommandée	Enregistrement audio, production musicale, streaming
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes, utiliser avec une alimentation appropriée
Garantie	1 an

FOIRE AUX QUESTIONS - AIR 192|4 M-AUDIO

Comment installer le M-AUDIO AIR 192|4 sur mon ordinateur ?

Pour installer le M-AUDIO AIR 192|4, téléchargez les pilotes depuis le site officiel de M-AUDIO, puis exécutez le fichier d'installation. Suivez les instructions à l'écran et redémarrez votre ordinateur une fois l'installation terminée.

Pourquoi mon M-AUDIO AIR 192|4 ne fonctionne-t-il pas avec mon logiciel de DJ ?

Vérifiez que le M-AUDIO AIR 192|4 est sélectionné comme périphérique audio dans les paramètres de votre logiciel de DJ. Assurez-vous également que les pilotes sont correctement installés et à jour.

Comment résoudre les problèmes de latence avec le M-AUDIO AIR 192|4 ?

Pour réduire la latence, accédez aux paramètres audio de votre logiciel de DJ et augmentez la taille de la mémoire tampon. Vous pouvez également vérifier si le mode 'Direct Monitoring' est activé sur l'interface.

Que faire si le son est distordu ou de mauvaise qualité ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont bien en place. Vérifiez également les niveaux de gain sur l'interface et dans votre logiciel pour éviter la saturation.

Comment alimenter le M-AUDIO AIR 192|4 ?

Le M-AUDIO AIR 192|4 peut être alimenté via USB. Assurez-vous de le connecter à un port USB de votre ordinateur. Si vous utilisez une alimentation externe, vérifiez qu'elle est correctement branchée.

Est-ce que le M-AUDIO AIR 192|4 est compatible avec les systèmes d'exploitation Mac et Windows ?

Oui, le M-AUDIO AIR 192|4 est compatible avec les systèmes d'exploitation Mac et Windows. Assurez-vous de télécharger les pilotes appropriés pour votre système.

Comment réinitialiser le M-AUDIO AIR 192|4 aux paramètres d'usine ?

Pour réinitialiser le M-AUDIO AIR 192|4, débranchez l'appareil, puis maintenez enfoncé le bouton de volume principal tout en le reconnectant. Relâchez le bouton après que les LED clignotent.

Que faire si le M-AUDIO AIR 192|4 n'est pas reconnu par mon ordinateur ?

Assurez-vous que le câble USB est en bon état et correctement connecté. Testez le M-AUDIO AIR 192|4 sur un autre port USB ou un autre ordinateur pour vérifier s'il est reconnu.

Quelle est la meilleure façon d'utiliser le M-AUDIO AIR 192|4 avec des microphones ?

Utilisez les entrées XLR/line pour connecter vos microphones. Assurez-vous d'ajuster le gain correctement et d'utiliser une alimentation fantôme si votre microphone en nécessite une.

Le M-AUDIO AIR 192|4 prend-il en charge l'enregistrement multipiste ?

Oui, le M-AUDIO AIR 192|4 prend en charge l'enregistrement multipiste. Vous pouvez enregistrer plusieurs pistes simultanément en utilisant les différentes entrées disponibles.

MODE D'EMPLOI AIR 192|4 M-AUDIO

Guide d'utilisation (Français)

Présentation

Contenu de la boîte

AIR 192|4 Casque d'écoute HDH40

Microphone NOVA Black Cable USB-C-à-USB-C

Cable XLR pour microphone Cable USB-C-à-USB-A

Suspension antichoc pour microphone Cartes de téléchargement de logiciel

Écran anti-vent pour microphone Guide d'utilisation

Sac pour microphone Consignes de sécurité et informations concernant la garantie

Assistance

Enregistrez votre produit sur m-audio.com et ouvre une session pour télécharger la derniere version du logiciel et tous les pilotes nécessaires pour votre produit.

Vouss pouvez consulter et telecharger la documentation la plus recente, la configuration requise et autres informations sur le site Web.

Pour de l'assistance supplémentaire, veuilles visitor le site m-audio.com/support.

Démarrage

Utilisateurs de Windows : Avant de brancher l'AIR 1924 à votre ordinateur pour la première fois, vous nevez installer les pilotes :

1. Veuillez visitor m-audio.com/drivers et tellecharger le dernier pilote AIR 1924 pour votre systeme d'exploitation.
2. Ouvrez le fichier télécharge, puis double-cliquez sur le fichier d'installation du pilote.
3. Suivez les instructions à l'écran pour installer les pilotes.

Logiciel : Nous avons inclus l'application Pro Tools | First M-Audio Edition et Ableton Live Lite avec l'AIR 192|4 afin que vous puissiez commencer à creator de la musique avec un logiciel de qualité professionnelle aussiôt que vous le sortez de la boîte. Veuillez enregistrer l'AIR 192|4 sur le site m-audio.com et suivre les instructions d'installation à partir de votre compte utiliser. Veuillez également visiter le site ableton.com afin de vérifier s'il y a des mises à jour disponibles pour votre logiciel.

Instruments virtuels : Veuillez suivre les instructions sur la carte de téléchargement de logiciel afin d'installer les plug-ins d'instruments virtuels. La plupart des logiciels audionumériques ne chargeant pas automatiquement les plug-ins d'instruments virtuels après l'installation. Afin d'acceder aux plug-ins d'instruments virtuels à partir de Pro Tools | First M-Audio Edition et Ableton Live Lite, vous devez sélectionner le dossier des plug-ins afin que le logiciel puisse y acceder :

Dossiers des plug-ins Pro Tools | First M-Audio Edition (AAX) :

Windows (32 bits): C:\Fichiers de programme (x86)\Fichiers commun\sAvid\Audio\P Plug-ins

Windows (64 bits) : C:\Fichiers de programme\Fichiers commun\sAvid\Audio\Plug-ins

Windows (64 bits): C:\Fichiers de programme\VSTplugins

macOS: Macintosh HD\Bibliothèque\Audio\Plugins\VST

Pour définiir le dossier de plug-ins dans Ableton Live Lite :

1. Allez dans le menu Preferences.
2. Cliquez sur l'onglet File Folder. Sous Plug-In Sources, cliquez sur Browse et selectionnez le dossier des plug-ins approprié.
3. Àpès avoir effectué votre sélection, le bouton Use VST Custom Plug-In Folder devrait être activé. Si ce n'est pas le cas, cliquez sur le bouton pour l'activer.
4. Quittez le menu Preferences.

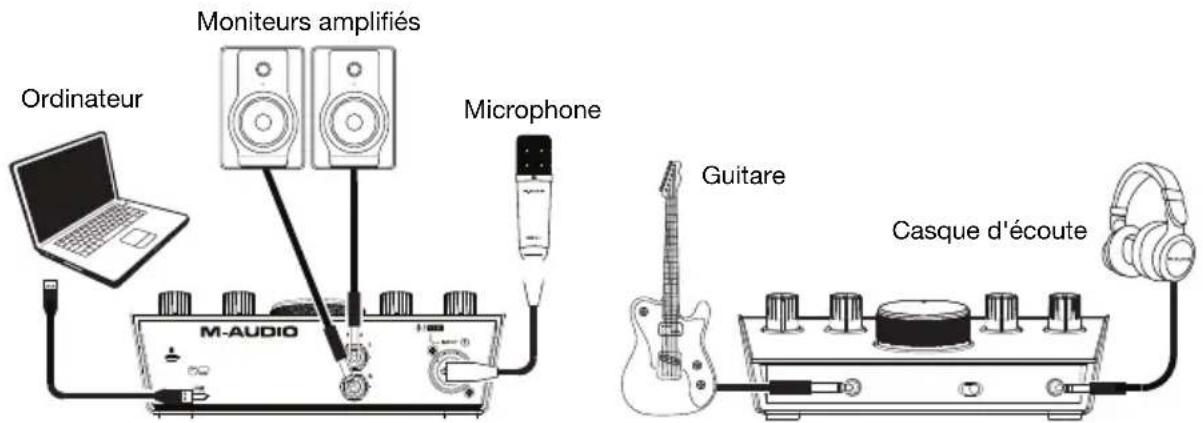

Scheme de connexion

Les éléments qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Panneau avantPanneau arrirée

Important :

• N'oubliez pas de sélectionner AIR 192|4 comme votre interface dans les préférences, options, configuration de périphérique, etc., de votre logiciel audionumérique (DAW).
• Utiliser la touche d'alimentation fantôme (+48V) uniquement lorsqu'un microphone nécessite une alimentation fantôme. Veuillez notes que les microphones électrodynamiques et à ruban ne nécessitant pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consultier la documentation fournie avec votre microphone pour savoir si vous doivent utiliser l'alimentation fantôme. Pour utiliser le microphone NOVA Black fourni, activez la touche d'alimentation fantôme (+48V).

Paramètres audio

Utilisateurs Windows : Avant de brancher l'AIR 192|4 à votre ordinateur pour la première fois, vous doivent installer le pilote :

1. Veuillez visitor m-audio.com/drivers et tlécharger la dernière version du pilote AIR 192|4 pour votre système d'exploitation.
2. Ouvrez le fichier tlécharge, puis double-cliquez sur le fichier d'installation du pilote.
3. Veuillez dire le contrat de licence, cocher « J'accepte » et cliquer sur Suivant.
4. Cliquez sur Installer pour lancer l'installation. Il se peut que vous soyez invite à brancher l'AIR 192|4 à votre ordinateur durant l'installation. Cliquez sur Installer sur tous les autres messages système pendant l'installation.
5. Lorsque l'installation est terminée, cliquez sur Terminer.

Pour utiliser le pilote Windows, ouvre le Control Panel de l'AIR 1924 de M-Audio. Vous pouvez définir la taille de la mémoire tampon et la fréquence d'échantillonnage à partir de cette fenêtre.

Pour définit l'AIR 192|4 comme périphérique de lecture par défaut, veuilles suivre les instructions ci-dessous, selon le système d'exploitation de votre ordinateur.

Utilisateurs de Windows : Avant de brancher l'AIR 192|4 à votre ordinateur pour la première fois, vous doivent installer les pilotes :

1. Veuillez visitor m-audio.com/drivers et telécharger le dernier pilote AIR 1924 pour votre système d'exploitation.
2. Ouvrez le fichier télécharge, puis double-cliquez sur le fichier d'installation du pilote.
3. Suivez les instructions à l'écran pour installer les pilotes.

Windows :

1. Utilisez le cable USB inclus pour brancher l'AIR 192|4 à votre ordinateur.
2. Dans la barre des tâches, recherche l'icone de la commande de volume (haut-parleur). Faites un clic croit sur l'icone du haut-parleur et seLECTIONnez Périphériques de lecture.

Vous pouvez également cliquer sur Demarrer > Panneau de configuration (ou Paramétres > Panneau de configuration en Affichage classique) > Matériel et audio > Son.

1. Dans le panneau de configuration Son, Sélectionnez l'onglet Lecture, puis Sélectionnéz AIR 192|4 comme le périphérique par défaut.
2. Cliquez sur l'onglet Enregistrement et selectionnee AIR 192|4 comme apparéil par défaut.
3. Cliquez sur Propriétés dans le coin inférieur droit.
4. À partir de la nouvelle fenêtre, cliquez sur l'onglet Advance et seLECTIONnez l'options 2 canaux, 24 bits, 48 0000 Hz (Qualité CD) comme le format par défaut.
5. Decochez les deux options sous Mode exclusif.
6. Cliquez OK pour fermer la fenetre Propriétés.
7. Cliquez OK pour fermer le panneau de configuration Son.

macOS:

1. Utilisez le cable USB inclus pour brancher l'AIR 192|4 à votre ordinateur.
2. Allez à Applications > Utilitaires > Configuration audio et MIDI.
3. Dans la fenêtre Periphériques audio qui s'affiche, Sélectionnez AIR 192|4 dans la fenêtre de gauche.
4. Faite un click droit sur AIR 192|4 et selectionnez Utiliser ce périphérique pour l'entrée audio.
5. Faite un clic droit sur AIR 1924 et selectionnez Utiliser ce périhérique pour la sortie audio.
6. Quitter le menu de Configuration audio et MIDI.

Configuration de l'AIR 192|4 pour votre logiciel

Pour configurer I'AIR 192|4 pour Pro Tools | First M-Audio Edition

1. Utilisez le cable USB fourni pour brancher l'AIR 192|4 à votre ordinateur.
2. Lancez le logiciel Pro Tools | First M-Audio Edition.
3. Ouvrez le menu Setup > Playback Engine....
4. Ouvrez le menu déroulant Playback Engine et Sélectionnez M-Audio AIR 192|4.

Remarque : Il se peut que vous ayez à sauvégarder et à relancer votre projet.

1. Sélectionnez la fréquence d'échantillonnage, puis cliquez sur OK pour fermer la fenêtre Setup.
2. Accedez au menu Setup > I/O et selectionnez M-Audio AIR 192|4 pour les périhériques d'entrée et de sortie.

Vouss pouvez Maintenant ajouter des pistes et receivevoir un signal audio des sources branchées aux entrées de l'AIR 192|4 et transmettre en continu des fichiers par le biais des sorties de l'AIR 192|4.

Pour configurer l'AIR 192|4 pour Ableton Live Lite

1. Utilisez le cable USB fourni pour brancher l'AIR 192|4 à un ordinateur.
2. Lancez Ableton Live Lite.
3. Cliquez sur l'onglet Preferences > Audio.
4. Cliquez sur Driver Type pour selectionner CoreAudio (Mac) ou ASIO (Windows).
5. Sélectionnez AIR 192|4 dans les sections de configuration des entrées et des sorties.
6. Sélectionnez la fréquence d'échantillonnage, puis fermez la fenêtre des préférences audio.

Vouss pouvez Maintenant ajouter des pistes et receivevoir un signal audio des sources branchées aux entrées de l'AIR 192|4 et transmettre en continu des fichiers par le biais des sorties de l'AIR 192|4.

Caracteristiques

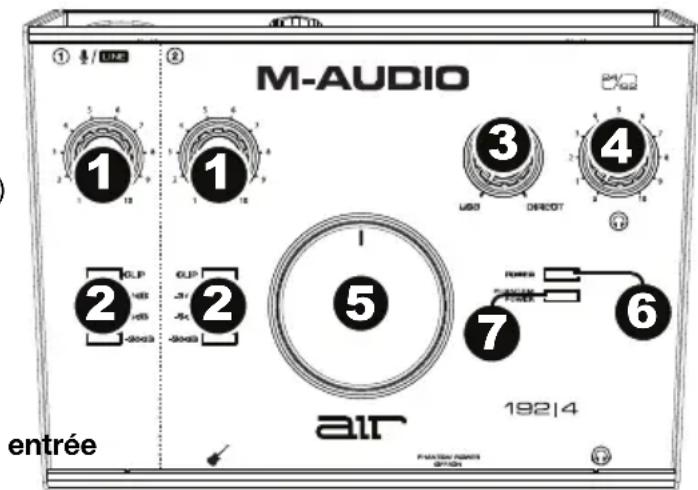

Panneau supérieur

1. Gain d'entrée: Ce bouton permet d'ajuster le niveau de gain du signal d'entrée. Réglez ce bouton afin que le vumètre DEL (sous le bouton) correspondant affiche un niveau « raisonnable » (-3 dB, DEL jaune) durant la prestation—mais pas si élevé que le vumètre écrête (écrête, DEL rouge), ajoutant de la distorsion dans le signal.
2. Vumétres DEL: Ces DEL indiquent le niveau du signal d'entrée de l'entrée combo ou dé l'instrument.

1. USB/Direct: Ajuste le mélange du signal audio des entrées (Direct) et la sortie audio de l'ordinateur (USB) qui sera transmis aux sorties principales et à la sortie casque.

Ce bouton est utile afin de régler des problèmes de latence lors de l'enregistrement sur votre logiciel audionumérique. La latence est définie comme le dél entre le signal entrant (lorsque vous jouez d'un instrument, vous chantez, etc.) et le signal sortant (que vous entendez dans votre logiciel audionumérique).

La latence est souvent reliée au réglage de la taille de la mémoire tampon, qui se trouve habituèlement dans le menu préférences, options ou paramètres de votre logiciel. Généralement, plus la taille de la mémoire tampon est grande, plus grande sera la latence. Dans certains cas, une taille de mémoire tampon plus petite peut consommer une grande partie des ressources du processeur et causer des problèmes audio. Pour éviter ces problèmes audio, vous devrez utiliser une taille de mémoire tampon plus élevée, et cela pourrait produit de la latence.

Si vous éprouvez des délais de latence lors de l'enregistrement, essayez d'ajuster le réglage du bouton vers la position Direct afin d'augmenter la quantité du signal audio non traité transmis des entrées vers les sorties principales et casque. Cela vous permettra d'entendre le signal audio sans latence provenant des entrées tout en pouvant entendre l'audio de votre logiciel. Lors de la lecture, réglez le bouton sur la position USB.

Si vous ordinateur est aussi puissant, vous pourriez peut-être diminuer le réglage de la taille de la mémoire tampon de votre logiciel de manière à ne jamais avoir besoin d'écouter le signal audio directement des entrées. Dans ce cas, règlez le bouton USB/Direct à la position USB afin de contrôler uniquement la sortie audio de votre logiciel audionumérique.

1. Bouton casque d'écoute: Ces boutons permettent d'ajuster le niveau des sorties casque d'écoute.
2. Bouton moniter: Ce bouton permet de régler le volume des sorties principales reliées à des moniteurs amplifiés ou à un système d'amplification.
3. DEL de power : S'allume lorsque qu'une connexion USB est établie entre votre ordinateur et l'AIR 192|4. Vous pouvez utiliser cette DEL pour vérifier que l'AIR 192|4 est alimenté et prét.
4. DEL de phantom power (alimentation fantôme) : S'allume lorsque l'alimentation fantôme est activée.

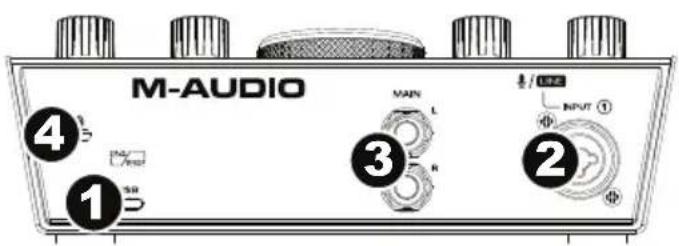

Panneau arrête

1. Port USB (type C): Cette connexion permet de transmettre et de receivevoir des signaux audio et des données MIDI vers et depuis un ordinateur. Utilisez le cable USB-C-vers-USB-C ou USB-C-vers-USB-A fourni pour brancher l'AIR 192/4 à un ordinateur. L'AIR 192/4 requiert une connexion USB 2.0 (ou version ultérieure).

1. Entrée combo : Cette entrée permet de brancher un microphone, une guitare ou une bassé avec un micro actif, ou un apparéil à niveau ligne. Pour brancher un microphone, utilisez un cable XLR ou TRS 6,35 mm (1/4 po). Pour une guitare ou uneasse dotée d'un micro actif, utilisez un cable TS 6,35 mm (1/4 po) standard.
2. Sorties principales : Utilisez des cables TRS 6,35 mm (1/4 po) standards pour relier ces sorties à vos moniteurs amplifiés, à un système d'amplification, etc. Le mix que vous entendez via ces sorties est déterminé par le bouton USB/Direct. Le niveau de ces sorties est commandé par le bouton bouton moniteur.
3. Verrou Kensington : Cet emplacement permet d'utiliser un verrou Kinsington pour sécuriser l'AIR 192|4 sur une table ou autre surface.

Panneau avant

1. Sortie casque: Cette sortie permet de brancher un casque d'écoute TRS 6,35 mm (1/4 po). Le mix que vous entendez via cette sortie est déterminé par le bouton USB/Direct. Le niveau de cette sortie est commandé par le bouton du bouton du casque d'écoute.

1. Entrée instrument : Cette entrée permet de brancher une guitare avec micros passifs ou un autre instrument à haute impédance avec un cable TS 6,35 mm (1/4 po). Vous pouvez vérifier le niveau du signal d'entrée sur les vumêtes DEL.
2. Alimentation fantôme: Cette touche permet d'activer et de désactiver l'alimentation fantôme de l'entrée combo. Lorsqu'elle est activée (allumée), l'alimentation fantôme fournit +48 volts à l'entrée micro XLR. Veuillez notes que la plupart des microphones électrodynamiques et microphones à ruban ne nécessitant pas d'alimentation fantôme, alors que les microphones à condensateur en ont besoin. Veuillez consulter la documentation fournie avec votre microphone pour savoir si vous devez utiliser l'alimentation fantôme. Le microphone NOVA Black fourni nécessite une alimentation fantôme pour fonctionner.

Utilisation du microphone NOVA Black

Connexions et l'alimentation fantôme

Le microphone NOVA Black produit un signal symétrique de faible impédance. Il est conçu pour être connecté aux entrées de niveau micro sur une table de mixage ou un préampli de haute qualité dédié.

Comme avec tous les micros à condensateur, votre microphone NOVA Black doit être alimenté pour fonctionner. Vous devrez connecter le microphone NOVA Black à l'aide d'un cable XLR à un canal de votre préamplificateur ou de votre console de mixage fournissant une alimentation fantôme de +48 volt. (L'alimentation fantôme partage le même cable XLR que l'audio du microphone). Afin d'éviter des bruits qui peuvent endommager des éléments tels que haut-parleurs et micros, suivez toujours les instructions suivantes (dans l'ordre indiqué) lorsque vous connectez le micro et/ou le cable :

1. Baissez complètement le gain sur votre préamplificateur et/ou votre console de mixage.
2. Assurez-vous que l'alimentation fantôme est désactivée.
3. Connectez le micro à l'aide d'un cable XLR haute qualité.
4. Activez l'alimentation fantôme.
5. Augmentez lentement le gain sur votre préamplificateur et/ou votre mélangeur.

Avant de déconnecter le micro et/ou le cable, repêze les étapes 1 et 2.

Diagramme cardioïde

La courbe cardioïde est le diagramme polaire le plus utilisé. En effet, l'arrête du micro rejette les sons qui lui parviennent, permettant ainsi à l'ingénieur du son d'isoler la source des signaux d'autres sons et bruits de fond. Le côté logo du microphone est le côté récepteur.

Entretien du microphone

• Ne soumettez jamais le microphone NOVA Black à des chocs physiques.
  Veillez a tousjours utilise un support pour microphone et la suspension antichoc fournie afin de le fixer. Poussez les clips metalliques sur les cotés de la suspension antichoc l'un vers l'autre pour l'ouvrir, puis glissez le bas du microphone NOVA Black au centre de la suspension anti-choc. Replacez les clips afin quils retiennent le microphone NOVA Black au centre de la suspension anti-choc.
• Si le micro a séjourné à l'extérieur, attendez qu'il s'habitue à la temperature de la piece avant de le connecter et de l'utiliser. Ainsi, vous évitez que ne se forme de la condensation sur son diaphragme.
  Utilisez toujours des cables d'excellente qualite afin d'eviter des courtscircuits qui pourraient endommager l'électronique du micro.
• Evitez de soumettre le microphone NOVA Black à toute forme d'humidité. Dans les applications vocales, utilisez un écran de protection pour protéger le diaphragme de l'accumulation de condensation, du souffle et de la salive.
• Ne demontez jamais le microphone NOVA Black. Aucun des composants ne peut etre réparé par l'utilisateur.
• Évitez les températures extrèmes supérieures à 35^ / 95^ ou inférieures à 10^ / 50^ .
• Àpres chaque utilisation, passez toujours un chiffon doux et sec sur l'extérieur du microphone NOVA Black, puis rangez-le dans son étui.
  Au cas ou votre microphone NOVA Black aurait besoin d'un nettoyage plus approfondi, imbibez légèrement d'eau et de savon de Marseille un chiffon doux et passez-le sur la partie extérieure en métal du micro. Terminatez en séchant bien. Ne vaporisez jamais de détergent directement sur le micro car l'humidité pourrait l'endommager.
