10030978 - Ventilateur Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur Klarstein 10030978, puissance 50W, 3 vitesses, diamètre de 40 cm, oscillation à 90°.
Utilisation	Idéal pour rafraîchir les pièces de la maison, utilisation en intérieur, facile à déplacer.
Maintenance et réparation	Nettoyage régulier des grilles, vérification des câbles d'alimentation, entretien des pales.
Sécurité	Protection contre la surchauffe, grille de protection pour éviter les accidents.
Informations générales	Garantie de 2 ans, consommation d'énergie faible, design moderne et élégant.

FOIRE AUX QUESTIONS - 10030978 Klarstein

Comment fonctionne le ventilateur Klarstein 10030978 ?

Le ventilateur Klarstein 10030978 fonctionne en aspirant l'air chaud de la pièce et en le faisant passer à travers des pales qui le propulsent ensuite comme un courant d'air frais.

Quels sont les modes de vitesse disponibles sur le ventilateur ?

Le ventilateur Klarstein 10030978 propose plusieurs modes de vitesse, généralement basse, moyenne et élevée, pour s'adapter à vos besoins de refroidissement.

Le ventilateur Klarstein 10030978 est-il bruyant ?

Le niveau sonore du ventilateur est conçu pour être relativement bas, mais cela peut varier en fonction du mode de vitesse utilisé. En mode faible, il est généralement très silencieux.

Comment nettoyer le ventilateur ?

Pour nettoyer le ventilateur, débranchez-le et utilisez un chiffon humide pour essuyer les surfaces extérieures. Les grilles peuvent être démontées pour un nettoyage plus approfondi.

Est-ce que le ventilateur Klarstein 10030978 a une fonction oscillante ?

Oui, le ventilateur Klarstein 10030978 est équipé d'une fonction oscillante qui permet de faire circuler l'air sur une plus grande surface.

Quelle est la consommation d'énergie du ventilateur ?

La consommation d'énergie du ventilateur Klarstein 10030978 est relativement faible, ce qui en fait une option écoénergétique pour le refroidissement de votre espace.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Klarstein 10030978 est conçu principalement pour un usage intérieur. Il n'est pas recommandé de l'utiliser à l'extérieur, surtout en cas de pluie ou d'humidité.

Où puis-je trouver des pièces de rechange pour le ventilateur ?

Les pièces de rechange pour le ventilateur Klarstein 10030978 peuvent être commandées auprès du service client de Klarstein ou via des revendeurs agréés.

Que faire si le ventilateur ne s'allume pas ?

Si le ventilateur ne s'allume pas, vérifiez qu'il est correctement branché, que la prise fonctionne et que le câble d'alimentation n'est pas endommagé.

Le ventilateur Klarstein 10030978 est-il garanti ?

Oui, le ventilateur Klarstein 10030978 est généralement couvert par une garantie de 2 ans, mais il est conseillé de vérifier les conditions spécifiques auprès du revendeur.

MODE D'EMPLOI 10030978 Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil.

Sommaire

Fiche technique 24

Consignes de sécurité 24

Aperçu de l'appareil 25

Montage 25

Mise en marche et utilisation 27

Nettoyage et entretien 30

Information sur le recyclage 30

Déclaration de conformité 30

Fiche technique

Numéro d'article 10030977, 10030978
Alimentation électrique 220-240 V ~ 50 Hz

Consignes de sécurité

• Lire attentivement les règles pour une utilisation sécurisée ainsi que les instructions et conserver ce mode d'emploi pour toute consultation ultérieure.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service client ou une personne de qualification équivalente pour éviter tout accident.
• Utiliser cet appareil uniquement en intérieur.
• Pour éviter tout risque d'électrocution, ne pas plonger le câble, la fiche ou tout autre élément de l'appareil dans l'eau ou tout autre liquide.
• Les enfants de plus de 8 ans ainsi que les personnes dont les capacités et expériences physiques, sensorielles et mentales sont réduites ne peuvent utiliser l'appareil que s'ils sont surveillés ou ont été sensibilisés à une utilisation sécurisée de l'appareil et qu'ils ont conscience des dangers qu'il présente. Les enfants ne peuvent nettoyer et entretenir l'appareil que sous la surveillance d'un adulte.
• Débrancher l'appareil avant de le nettoyer ou après utilisation.
• Une fois le ventilateur monté, la protection des pales de rotor ne peut plus être enlevée.
• Ne jamais introduire les doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
• Débrancher le ventilateur avant de déplacer celui-ci d'un endroit à l'autre.
• S'assurer que le ventilateur se trouve sur une surface stable pour éviter que celui-ci ne se renverse.
• NE PAS utiliser le ventilateur à proximité d'une fenêtre, car la pluie peut provoquer des accidents électriques.

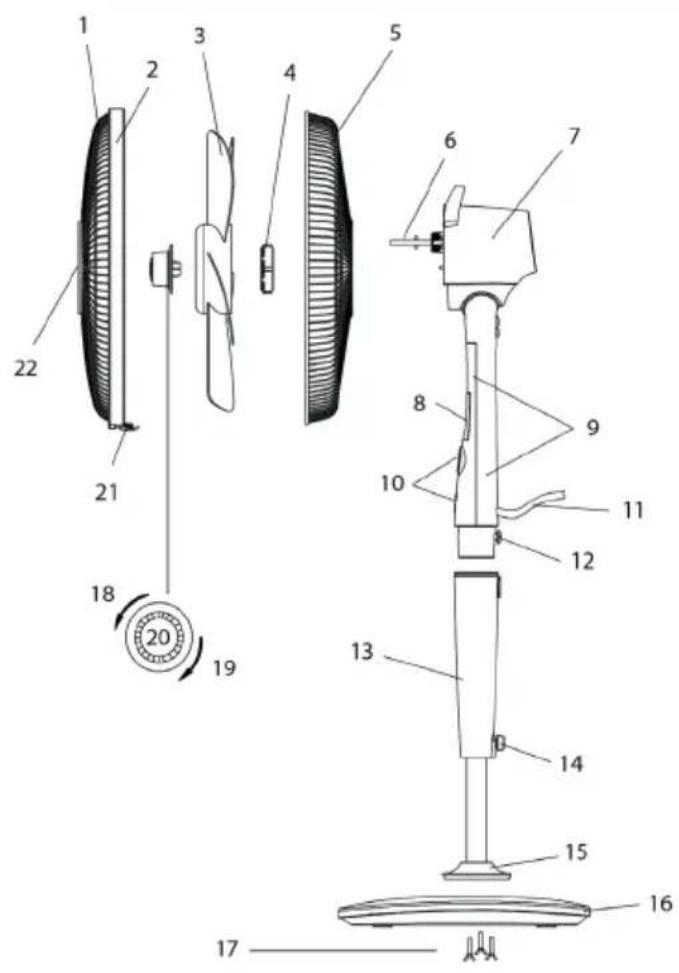

Aperçu de l'appareil

1 Grille avant
2 Anneau de protection
3 Pale
4 Écrou en plastique
5 Grille arrière
6 Arbre de transmission
7 Moteur
8 Écran
9 Unité de contrôle
10 Panneau de commande
11 Cordon d'alimentation
12 Vis
13 Tige
14 Borne à trou
15 Cache de protection
16 Pied de soutien
17 Vis papillon
18 Vissage
19 Dévissage
20 Bouton rotatif
21 Fixation
22 Pièce d'attache centrale

1. Sortir le tube inférieur, le socle et les trois vis papillon de l'emballage. Les vis papillon servent à fixer le socle.
2. Monter le tube avec son cache de protection sur le socle, tourner le socle et aligner les trous du tube sur ceux du socle.
3. Introduire les vis papillon dans les trous et les serrer.
4. Desserrer le bouton de fixation du tube inférieur et régler la hauteur.
5. Sortir l'unité de contrôle du carton d'emballage, desserrer la vis de fixation à l'arrière et installer l'unité de contrôle sur le tube inférieur. S'assurer que la vis de fixation et le bouton de fixation soient alignés.

Voici comment assembler le socle, le tube inférieur et l'unité de contrôle :

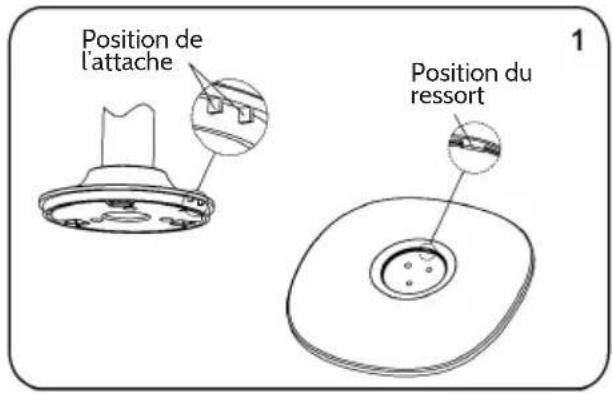

Position de l'attache Position du ressort 1

Bouton rotatif Serrer Desser- rer Écrou en plastique 5

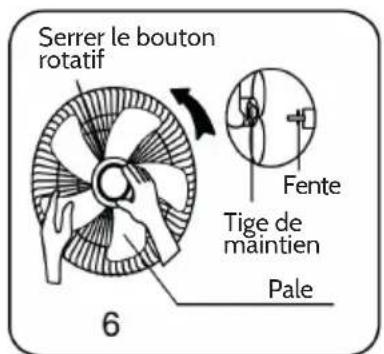

Serrer le bouton rotatif Fente Tige de maintien Pale 6

Marche/ arret Moteur Oscillation Minuteur Mode 8

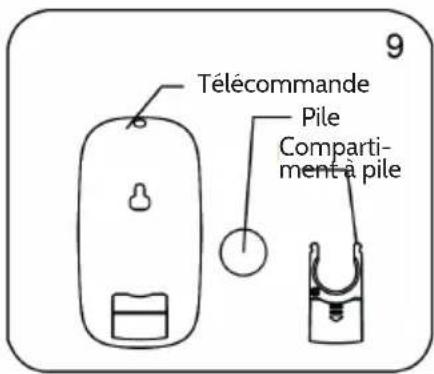

9 Télécommande Pile Compartment à pile

1. Tourner le bouton rotatif dans le sens des aiguilles d'une montre (ou le sortir du carton d'emballage) et tourner l'écrou en plastique dans le sens antihoraire. Enlever les deux pièces. Fixer la grille arrière au moteur et resserrer de nouveau l'écrou en plastique.
2. Fixer les pales au moteur et s'assurer que la tige de maintien est bien positionnée dans la fente. Serrer le bouton rotatif dans le sens antihoraire pour visser les pales.

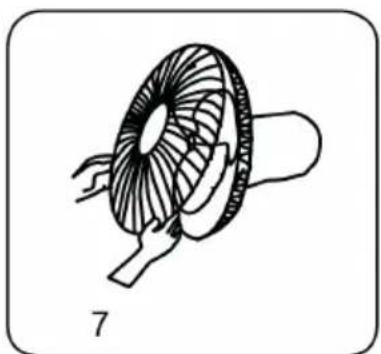

3. Fixer la grille avant à l'anneau de protection et utiliser les attaches pour fixer la grille.

Mise en marche et utilisation

Allumer l'appareil

Brancher la fiche dans la prise. Un bip sonore retentit et l'appareil se trouve en mode veille.

Touches de commande et fonctions

	Touche marche/arrêtAppuyer sur cette touche en mode veille pour démarrer le ventilateur à la dernière vitesse paramétrée. Appuyer sur cette touche pendant le fonctionnement du ventilateur pour arrêter l'appareil et revenir en mode veille.
	Roue motriceLorsque la roue motrice est tournée dans le sens horaire, la vitesse augmente du niveau [Vent normal 01] aux niveaux supérieurs. Lorsque la roue motrice est tournée dans le sens antihoraire, la vitesse diminue du niveau [Vent normal 26] aux niveaux inférieurs.
	Touche ModeAppuyer plusieurs fois sur cette touche pour sélectionner chaque mode dans l'ordre suivant : Vent normal > Vent naturel > Mode nuit > Confort > Silencieux > Vent normal.Vent normal : la vitesse du vent est constante. Lorsque l'icône du vent normal est allumée, la vitesse du vent peut être réglée entre 1-26.Vent naturel : le ventilateur simule le vent naturel, la force du vent est préprogrammée et fluctue. Le flux d'air donne à l'utilisateur l'impression d'être dehors en pleine nature.Mode nuit : le ventilateur fonctionne à faible vitesse jusqu'à ce que le temps du minuteur soit écoulé. Puis l'appareil s'éteint automatiquement pour permettre à l'utilisateur de dormir dans le calme.Confort : le vent s'ajuste automatiquement à la température ambiante. Si la température descend sous 20 °C, le ventilateur s'arrête. Lorsque la température repasse au-dessus de 20 °C, le ventilateur se remet en marche. Lorsque cette fonction est sélectionnée, une icône correspondante est allumée et l'écran affiche « 00 ».Silencieux : lorsque cette fonction est sélectionnée, le moteur fonctionne de manière particulièrement silencieuse et l'icône suivante est allumée :Appuyer de nouveau sur cette touche pour basculer de nouveau en mode normal avec vitesse de vent faible.OSC (Oscillation)Après le démarrage du ventilateur, appuyer sur cette touche pour démarrer et arrêter l'oscillation.
	PRO (Minuteur)Appuyer sur la touche minuteur lorsque le ventilateur est en marche pour régler le minuteur d'éteinte automatique. L'icône minuteur clignote toutes les secondes à l'écran.Tourner la roue motrice dans le sens horaire pour régler les heures comme suit : 0.5 >1.0 >... >12.0 >00.Tourner la roue motrice dans le sens antihoraire pour régler les heures comme suit : 7.5 >... >0.5>00 >12.0 >...Une fois la durée paramétrée, attendre 5 secondes que la durée sélectionnée clignote 2 fois à l'écran et qu'un signal sonore signalise que la durée a été prise en compte. Une fois la durée prise en compte, le ventilateur bascule de nouveau en mode de fonctionnement normal et l'icône du minuteur s'arrête de clignoter. Pour interrompre le minuteur, appuyer pendant 5 secondes sur la touche minuteur. Une fois le réglage réussi, l'écran affiche de nouveau la force du vent.Appuyer sur la touche minuteur en mode veille pour programmer le minuteur de démarrage automatique. L'icône du minuteur s'allume et il est alors possible d'entrer la durée. Tourner de nouveau la roue motrice pour sélectionner la durée souhaitée. Une fois l'opération terminée, l'écran affiche la durée paramétrée. Pour interrompre le minuteur, appuyer plusieurs fois sur la touche minuteur.Remarque: si le réglage de la durée est effectué en mode marche, il est possible de vérifier bri-èvement la durée et de la modifier encore pendant 5 secondes. Si aucun réglage n'est effectué pendant 5 secondes, la durée paramétrée clignote 2 fois à l'écran, après quoi l'écran affiche de nouveau la force du vent.

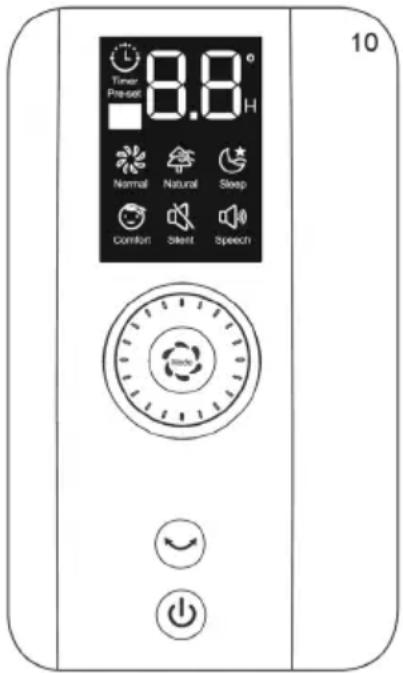

Panneau de commande et fonctions

Marche/arrêt :

Cette fonction est identique que celle de la télécommande.

Touche de fonction oscillation :

Appuyer brièvement sur cette touche en mode marche pour démarrer ou arrêter l'oscillation. Appuyer longuement sur cette touche pour programmer le minuteur d'éteinte. Suivre les étapes décrites plus haut pour régler le minuteur.

Appuyer longuement sur la touche de fonction oscillation en mode veille pour programmer le minuteur de démarrage. Suivre les étapes décrites plus haut pour régler le minuteur.

Réglage de l'inclinaison

Pour diriger le flux d'air vers le haut ou vers le bas, incliner légèrement le ventilateur dans la direction souhaitée. Réglage de la hauteur

• Élever : tenir le ventilateur d'une main et desserrer le bouton de fixation de l'autre main en le dévissant dans le sens antihoraire. Élever alors le ventilateur à la hauteur souhaitée puis resserrer le bouton en le vissant dans le sens horaire.
• Abaisser : tenir le ventilateur d'une main et desserrer le bouton de fixation de l'autre main en le dévissant dans le sens antihoraire. Abaisser alors le ventilateur à la hauteur souhaitée puis resserrer le bouton en le vissant dans le sens horaire.

Éteindre l'écran

Appuyer sur la touche marche/arrêt. L'écran séteint mais le ventilateur continue de fonctionner. L'écran se rallume dès qu'une des touches (à l'exception de la touche marche/arrêt) est actionnée. La télécommande n'est pas dotée de cette fonction.

Fonction d'éteinte

Le ventilateur s'éteint si aucun réglage n'est effectué pendant une période de 12 heures. Introduction des piles dans la télécommande

La télécommande nécessite une pile bouton 3 V. Ouvrir le couvercle et introduire la pile dans son support. Respecter les polarités. Puis refermer le couvercle.

Utilisation correcte de la télécommande

• Toujours pointer la télécommande vers le ventilateur.
• Il est possible d'utiliser la télécommande dans un rayon de 5 mètres et selon un angle de 30^ .
• Veiller à ce que les rayons du soleil n'atteignent pas le capteur de l'appareil, car le signal de la télécommande ne pourra pas être capté dans certaines conditions.
• En d'inutilisation prolongée de la télécommande, enlever la pile pour ne pas que celle-ci fuie dans la télécommande et ne l'endommage.

Protection contre la surchauffe du moteur

Le moteur est équipé d'un disjoncteur thermique intégré qui l'empêche de surchauffer. Le ventilateur s'arrête automatiquement en cas de surchauffe. Ainsi, le disjoncteur sert à ce que la température du moteur n'augmente pas et que les éléments en plastique du ventilateur ne se déforment et ne brûlent pas.

Nettoyage et entretien

Il est possible de nettoyer l'appareil soi-même. Cependant, ne pas essayer de réparer soi-même l'appareil. Seul un technicien qualifié est habilité à réparer et entretenir l'appareil.

• Débrancher l'appareil avant de le nettoyer.
• Pour éviter un encrassement important, s'assurer que les ouvertures d'aération ne sont pas recouvertes pendant le fonctionnement de l'appareil et que l'arrière du moteur n'est pas em poussiéré.
• Essuyer les parties extérieures du ventilateur avec une éponge humide.
• Ne pas utiliser de produit chimique ou d'abrasif pour nettoyer l'appareil pour ne pas endommager le revêtement. Ne pas utiliser de diluant ou de solvant non plus.
• S'assurer qu'aucune eau ne s'infiltre dans l'appareil et dans les composants électroniques.

Information sur le recyclage

Vous trouverez sur le produit l'image ci-contre (une poubelle sur roues, barrée d'une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2012/19/UE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise au rebut correcte du produit usagé permet de préserver l'environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.

Déclaration de conformité

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

CE

Ce produit est conforme aux directives européennes suivantes :

2014/30/UE (CEM)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2012/206/UE (ErP)
