BEDIENUNGSANLEITUNG 10030978 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhaltsverzeichnis

Technische Daten 3

Sicherheitshinweise 3

Geräteübersicht 4

Zusammenbau 4

Inbetriebnahme und Bedienung 6

Reinigung und Pflege 9

Entsorgung und Konformitätserklärung 9

Technische Daten

Artikelnummer 10030977, 10030978
Stromversorgung 220-240 V ~ 50 Hz

Sicherheitshinweise

• Lesen Sie die Regeln, für einen sicheren Betrieb, und Anleitungen aufmerksam durch und bewahren Sie diese für zukünftiges Nachschlagen gut auf.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefahren zu vermeiden.
• Nur im Innenbereich verwenden.
• Zur Vermeidung einer Stromschlaggefahr, tauchen Sie das Kabel, den Stecker oder jedes andere Teil der Einheit nicht in Wasser oder andere Flüssigkeiten ein.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Ziehen Sie vor der Reinigung oder bei Nichtgebrauch den Stecker aus der Steckdose.
• Sobald der Lüfter zusammengebaut worden ist, darf der Rotorblattschutz nicht mehr entfernt werden.
• Finger, Stifte oder andere Objekte sollten Sie niemals durch das Gitter stecken, wenn der Lüfter im Betrieb ist.
• Trennen Sie den Lüfter vom Stromnetz wenn Sie es von einem Ort zum anderen verlegen.
• Stellen Sie sicher, dass der Lüfter auf einer stabilen Oberfläche ist, um einen möglichen Umsturz zu verhindern.
• Benutzen Sie den Lüfter NICHT im Bereich von Fenster, Regen kann elektrische Gefahren hervorrufen.

Geräteübersicht

1 Vorderes Gitter
2 Sicherungsring
3 Flügel
4 Kunststoff-Mutter
5 Hinteres Gitter
6 Antriebswelle
7 Motor
8 Display
9 Kontrolleinheit
10 Bedienfeld
11 Netzkabel
12 Schraube
13 Stange
14 Buchsenklemmen
15 Abdeckung
16 Standfuß
17 Schmetterlingsschrauben
18 Festziehen
19 Lösen
20 Drehrad
21 Klammer
22 Mittelstück

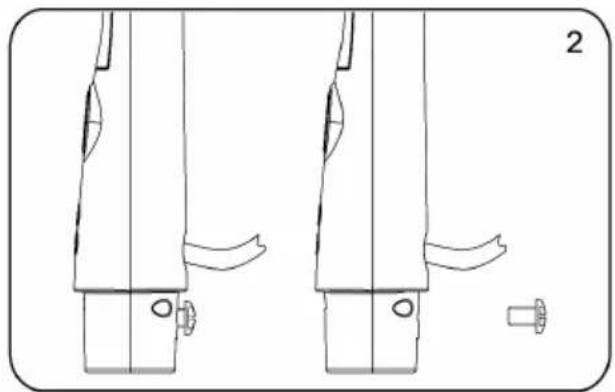

1. Nehmen Sie das untere Rohr, die Basis und die drei Schmetterlingsschrauben aus der Verpackung. Mit den Schmetterlingsschrauben wird die Basis fixiert.
2. Setzen Sie das Rohr mit der Abdeckung auf die Basis, drehen Sie die Basis und richten Sie die Löcher am Rohr, an den Löchern der Basis aus.
3. Stecken Sie die Schmetterlingsschrauben durch die Löcher und ziehen Sie sie fest an.
4. Lösen Sie den Feststellknopf des Unterrohrs und passen Sie die Höhe an.

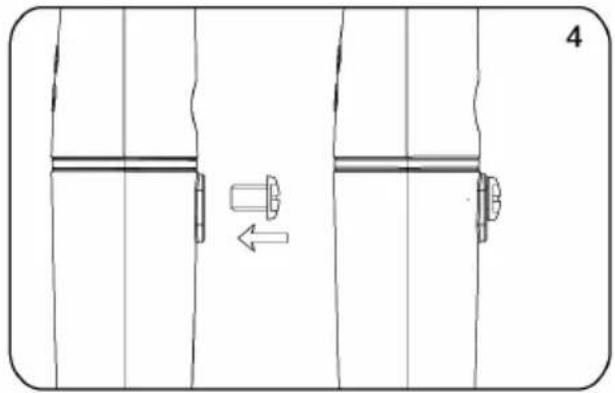

5. Nehmen Sie die Kontrolleinheit aus der Verpackung, lösen Sie die Feststellschraube an der Rückseite und setzen Sie die Kontrolleinheit auf das Unterrohr. Versichern Sie sich dass Feststellschraube und Feststellknopf in einer Linie liegen.

So bauen Sie Basis, Unterrohr und Kontrolleinheit zusammen:

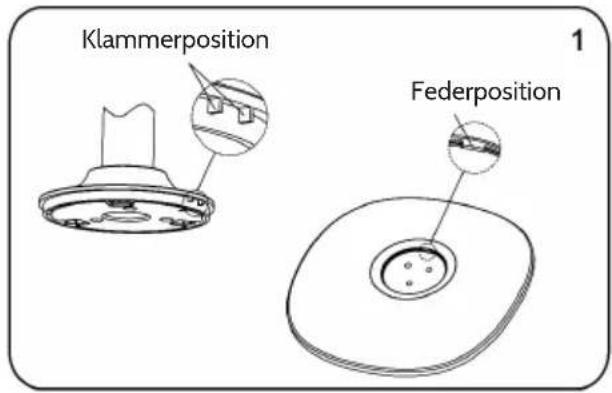

Klammerposition Federposition 1

Positions- markierung 3

So bauen Sie Flügel, Gitter und Fernbedienung zusammen:

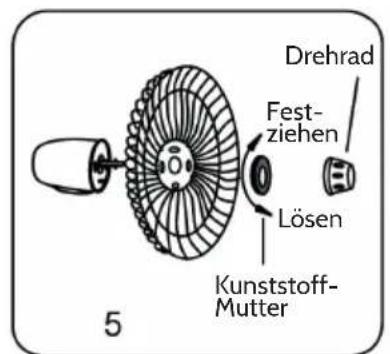

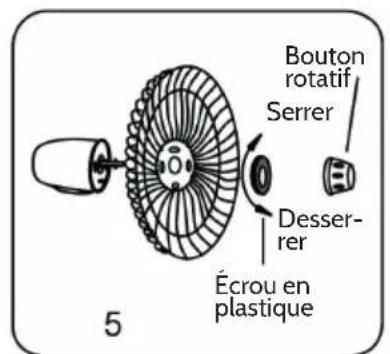

Drehrad Fest- ziehen Lösen Kunststoff- Mutter 5

Drehrad festziehen Schlitz Haltestift Flügel 6

Ein/Aus Antrieb Schwingen Timer Modus 8

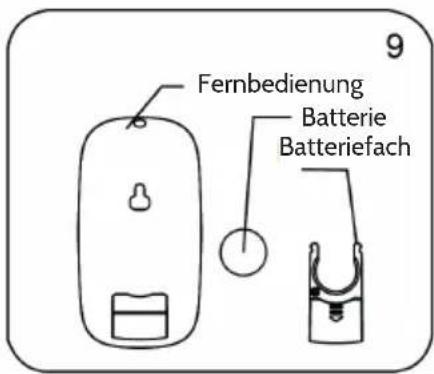

Fernbedienung Batterie Batteriefach 9

1. Drehen Sie das Drehrad im Uhrzeigersinn (oder nehmen Sie es aus der Verpackung) und die Kunststoff-Mutter gegen den Uhrzeigersinn. Nehmen Sie beide Teile ab. Befestigen Sie das hintere Gitter am Motor und ziehen Sie die Kunststoff-Mutter wieder fest.

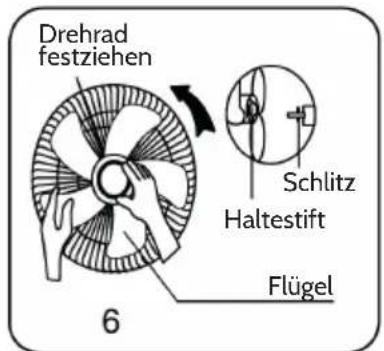

2. Befestigen Sie die Flügel am Antrieb und versichern Sie sich, dass der Haltestift fest im Schlitz sitzt. Drehen Sie das Drehrad gegen den Uhrzeigersinn fest, um die Flügel anzuschrauben.

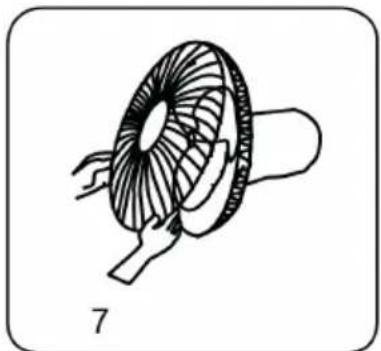

3. Befestigen Sie das vordere Gitter mit dem Sicherungsring und benutzen Sie die Klammer, um das Gitter zu sichern.

Inbetriebnahme und Bedienung

Gerät einschalten

Stecken Sie den Stecker in die Steckdose. Ein Piepton ertönt und das Gerät befindet sich im Standby-Modus.

Funktionstasten und Funktionen

	Ein/Aus-TasteDrücken Sie im Standby-Modus auf diese Taste, damit der Ventilator mit der zuletzt eingestellten Geschwindigkeit startet. Drücken Sie die Taste während der Ventilator läuft, um das Gerät anzuhalten und in den Standby-Modus zurückzukehren.
	AntriebsradWenn Sie das Antriebsrad im Uhrzeigersinn drehen, erhöht sich die Geschwindigkeit von [Normaler Wind 01] aufwärts. Wenn Sie das Rad gegen den Uhrzeigersinn drehen verringert sich die Geschwindigkeit von [Normaler Wind 26] abwärts.
	Modus-TasteDrücken Sie wiederholt auf die Taste, um die einzelnen Modi in der folgenden Reihenfolge aufzurufen: Normaler Wind > Natürlicher Wind > Nachtmodus > Komfort > Leise > Normaler Wind.Normaler Wind: Die Windgeschwindigkeit ist konstant. Wenn das Icon für normalen Wind leuchtet kann die Windgeschwindigkeit 1-26 eingestellt werden.Natürlicher Wind: Der Ventilator simuliert natürlichen Wind, die Windstärke ist vorprogrammiert und wechselt. Der Luftstrom fühlt sich an, als wären Sie draußen in der freien Natur.Nachtmodus: Der Ventilator läuft mit geringer Windgeschwindigkeit, bis der Timer abgelaufen ist. Danach geht das Gerät automatisch aus, so dass Sie in Ruhe schlafen können.Komfort: Der Wind wird automatisch entsprechend der Raumtemperatur angepasst. Falls die Temperatur unter 20^ fällt, stoppt der Ventilator. Sobald die Temperatur wieder über 20^ steigt, startet er wieder. Wenn Sie diese Funktion wählen leuchtet das entsprechende Icon auf und das Display zeigt „ 00" an.Leise: Wenn Sie diese Funktion wählen läuft der Motor besonders leise und das folgende Icon leuchtet: Drücken Sie erneut auf die Taste, um wieder in den normalen Modus mit geringer Windgeschwindigkeit zu wechseln.OSC (Schwingen)Nachdem der Ventilator gestartet ist, drücken Sie wiederholt auf diese Taste, um das Schwingen zu starten und zu beenden.
	PRO (Timer)Drücken Sie wenn der Ventilator läuft auf die Timer-Taste, um einen Ausschalt-Timer einzustellen. Das Timer Icon blinkt im Sekundentakt im Display.Drehen Sie im Uhrzeigersinn am Antriebsrad, um die Stunden wie folgt einzustellen: 0.5 >1.0 >... >12.0 >00.Drehen Sie das Antriebsrad gegen den Uhrzeigersinn, um die Zeit wie folgt einzustellen: 7.5 >... >0.5 >00 >12.0 >...Wenn Sie die Zeit eingestellt haben, warten Sie 5 Sekunden, bis die eingestellte Zeit im Display 2 Mal blinkt und ein Signalton signalisiert, dass die Zeit übernommen wurde. Sobald die eingestellte Zeit übernommen wurde kehrt der Ventilator in den normalen Betriebsmodus zurück und das Timer-Icon hört auf zu blinken. Um den Timer abzubrechen, drücken Sie 5 Sekunden lang auf die Timer-Taste. Wenn die Einstellung erfolgreich war zeigt das Display wieder die Windstärke an.Drücken Sie im Standby-Modus auf die Timer-Taste, um einen Einschalt-Timer zu programmieren. Das Timer-Icon leuchtet und Sie können die Zeit eingeben. Drehen Sie erneut am Antriebsrad, um die gewünschte Zeit einzustellen. Nachdem Sie fertig sind, zeigt das Display die eingestellte Zeit an. Um den Timer abzubrechen, drücken sie mehrmals auf die Timer-Taste.Hinweis: Wenn Sie die Zeit im Ein-Zustand einstellen können Sie die Zeit nach dem Einstellen kurz überprüfen und innerhalb von 5 Sekunden noch ändern. Falls Sie 5 Sekunden lang keine Einstellung vornehmen blinkt die eingestellte Zeit 2 Mal im Display, danach zeigt die Anzeige wieder die Windstärke an.

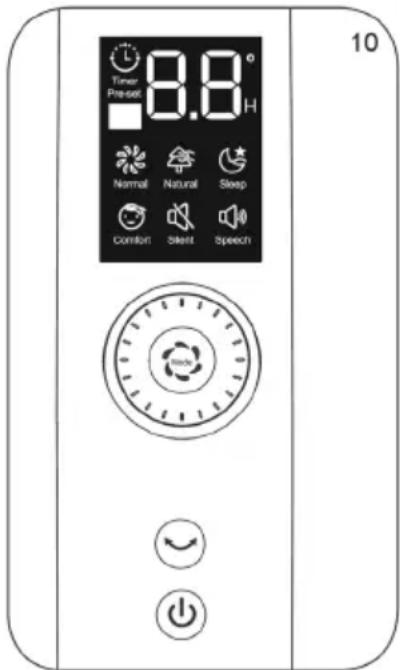

Bedienfeld und Funktionen

Ein/Aus:

Hat dieselbe Funktion wie bei der Fernbedienung.

Funktionstaste Schwingen:

Drücken Sie im Ein-Zustand kurz auf die Taste, um das Schwingen zu starten oder zu beenden. Drücken Sie lang auf die Taste, um einen Ausschalt-Timer zu programmieren. Befolgen Sie die oben genannten Schritte zum Einstellen des Timers.

Drücken Sie im Standby-Modus lange auf die Funktionstaste Schwingen, um einen Einschalt-Timer zu programmieren. Befolgen Sie die oben genannten Schritte zum Einstellen des Timers.

Um den Luftstrom nach oben oder unten zu lenken, neigen Sie den Ventilator leicht in die gewünschte Richtung.

Höhe einstellen

• Anheben: Halten Sie den Ventilator mit einer Hand hoch und lösen Sie mit der anderen Hand den Befestigungsknopf, indem Sie sie gegen den Uhrzeigersinn herausdrehen. Heben Sie den Ventilator dann auf die entsprechende Höhe an und ziehen Sie den Knopf im Uhrzeigersinn fest.
• Absenden: Halten Sie den Ventilator mit einer Hand hoch und lösen Sie mit der anderen Hand den Befestigungsknopf, indem Sie sie gegen den Uhrzeigersinn herausdrehen. Senken Sie den Ventilator dann auf die entsprechende Höhe ab und ziehen Sie den Knopf im Uhrzeigersinn fest.

Bildschirm ausschalten

Drücken Sie auf die Taste Ein/Aus-Taste. Der Bildschirm geht aus aber der Lüfter läuft weiter. Sobald Sie eine beliebige Taste drücken (nicht die Ein/Aus-Taste), leuchtet der Bildschirm wieder auf. Die Fernbedienung hat diese Funktion nicht.

Abschschaltfunktion

Der Ventilator wird ausgeschaltet, wenn innerhalb von 12 Stunden keine Einstellung vorgenommen wird.

Batterien in die Fernbedienung einlegen

Die Fernbedienung benötigt eine 3V-Knopfbatterie. Öffnen Sie die Abdeckung und schieben Sie die Batterie in den Halter. Achten Sie auf die Polarität. Schließen Sie die Abdeckung danach wieder.

So benutzen Sie die Fernbedienung richtig

• Zeigen Sie mit der Fernbedienung immer direkt auf den Ventilator.
• Sie können die Fernbedienung in einem Umkreis von 5 Metern und einem Winkel von 30^ verwenden.
• Achten Sie darauf, dass kein direktes Sonnenlicht auf dem Empfänger am Gerät fällt, da er das Fernbedienungssignal sonst unter Umständen nicht empfängt.
• Wenn Sie die Fernbedienung länger nicht benutzen, entnehmen Sie die Batterien, damit Sie nicht in der Fernbedienung auslaufen und sie beschädigen.

Motor-Überhitzungsschutz

Der Motors verfügt über eine eingebaute thermische Sicherung, die verhindert, dass er sich überhitzt. Der Ventilator wird im Falle einer Überhitzung automatisch abgeschaltet. So sorgt die Sicherung dafür, dass die Temperatur des Motors nicht weiter steigt und sich die Kunststoffteile des Ventilators nicht verformen oder verbrennen.

Reinigung und Pflege

Sie können das Gerät selbstständig reinigen. Versuchen Sie jedoch nicht das Gerät selbst zu reparieren. Reparatur und Wartung darf nur von geschultem Fachpersonal ausgeführt werden.

• Ziehen Sie vor der Reinigung den Stecker aus der Steckdose.
• Um starker Verschmutzung vorzubeugen, achten Sie während des Betriebs darauf, dass die Lüfteröffnungen nicht abgedeckt und die Motorrückseite frei von Staub ist.
• Wischen Sie äußeren teile des Ventilators mit einem feuchten Lappen ab.
• Benutzen Sie zur Reinigung keine chemischen Reiniger oder Scheuermittel, um die Oberfläche nicht zu beschädigen. Benutzen Sie auch keine Verdünner oder Lösemittel.
• Achten Sie darauf, dass kein Wasser ins Gerät und die elektronischen Bauteile eindringt.

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

CE

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

206/2012/EU (ErP)
