BEDIENUNGSANLEITUNG Fiji Flow Smart Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Lieferumfang 5

Montage 6

Inbetriebnahme und Bedienung 12

Gerätesteuerung per Smartphone 14

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 16

Hinweise zur Entsorgung 18

Konformitätserklärung 18

TECHNISCHE DATEN

Artikelnummer 10046091, 10046092
Stromversorgung 220-240 V~ 50-60 Hz
BTFrequenzbandMaximale Sendeleistung	2.4–2.438 GHz10 dBm

SICHERHEITSHINWEISE

• Befestigen Sie den Lüfter niemals an einer Steckdose, sondern an der Decke selbst.
• Der Mindestabstand zwischen den Ventilatorblättern und dem Boden muss mehr als 2,3 m betragen. Die Mindesttragfähigkeit des Hakens, an dem der Ventilator aufgehängt wird, muss 100 kg betragen.
• Achten Sie darauf, dass Sie einen allpoligen Trennschalter mit einem Kontaktabstand von mindestens 3 mm zwischen den Polen in der Zuleitung zum Deckenventilator installieren.
• Schalten Sie vor dem Anschließen die Stromversorgung aus.
  • Die elektrische Verkabelung muss den örtlichen Vorschriften entsprechen.
• Der Lüfter muss ordnungsgemäß geerdet sein, um die Gefahr von Stromschlägen zu vermeiden.
• Montieren Sie den Ventilator niemals in einem feuchten oder nassen Raum.
• Seien Sie vorsichtig, wenn Sie sich in der Nähe der Rotorblätter aufhalten.

Hinweis: Lassen Sie den Ventilator immer von jemandem installieren, der sich mit der elektrischen Verkabelung auskennt.

LIEFERUMFANG

Öffnen Sie die Verpackung vorsichtig. Nehmen Sie die Teile aus den Styroporeinlagen. Nehmen Sie das Motorgehäuse ab und legen Sie es auf einen Teppich oder Styropor, um eine Beschädigung. der Oberfläche zu vermeiden. Überprüfen Sie anhand der Teileliste, ob alle Teile enthalten sind.

Baldachin	Deckenstange und Kugel	Deckenstange
Deckenhalterung	Zierrosette	Motor
Flügel	Lampenplatte	Lampenschirm
Fernbedienung Schrauben und Dübel		LED

MONTAGE

Vorbereitung der Installation

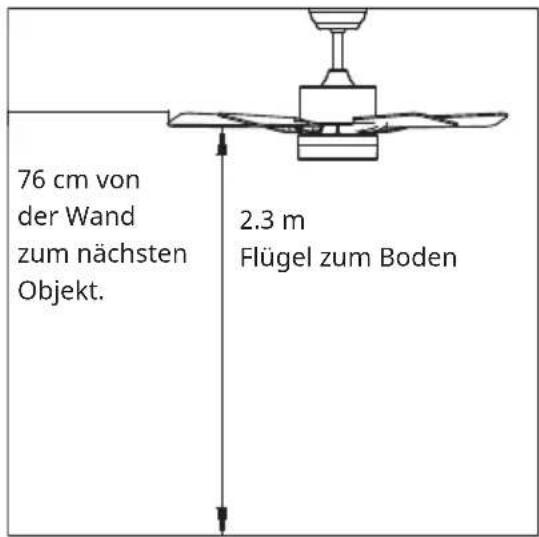

Um Verletzungen und Schäden zu vermeiden, stellen Sie sicher, dass die Klingen an der Aufhängung einen Abstand von 2,3 m vom Boden und 76 cm von jeder Wand oder jedem Hindernis haben.

Vergewissern Sie sich, dass die Deckenhalterung sicher an der Gebäudestruktur befestigt ist und das volle Gewicht des Ventilators tragen kann.

76 cm von der Wand zum nächsten Objekt. 2.3 m Flügel zum Boden

Den Installationsort vorbereiten

Montage der Deckenstange

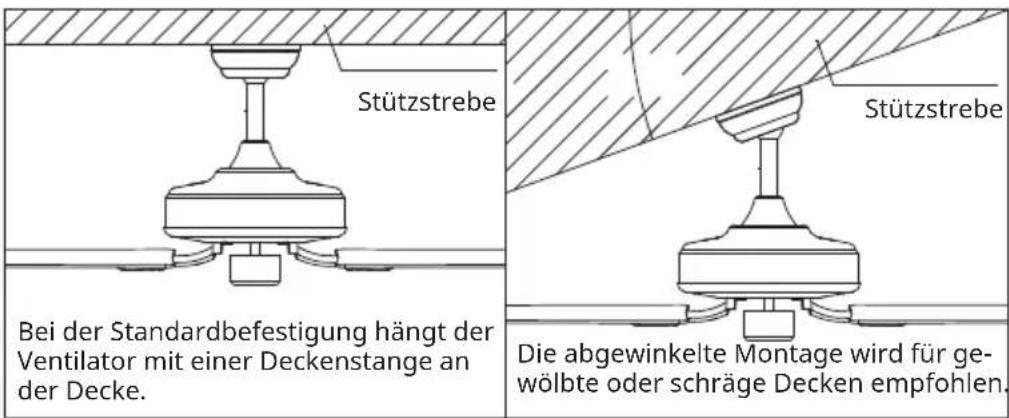

Dieser Ventilator kann mit einer Deckenstange an einer normalen oder gewölbten Decke montiert werden. Die Aufhängelänge kann durch eine längere Deckenstange verlängert werden.

Für die Installation sind folgende Werkzeuge erforderlich: Schraubendreher, Schlitzschraubendreher, verstellbare Zange oder Schraubenschlüssel, Trittleiter, Drahtschneider und Isolierband.

Stützstrebe Bei der Standardbefestigung hängt der Ventilator mit einer Deckenstange an der Decke. Stützstrebe Die abgewinkelte Montage wird für gewölbte oder schräge Decken empfohlen.

Befestigung der Deckenhalterung

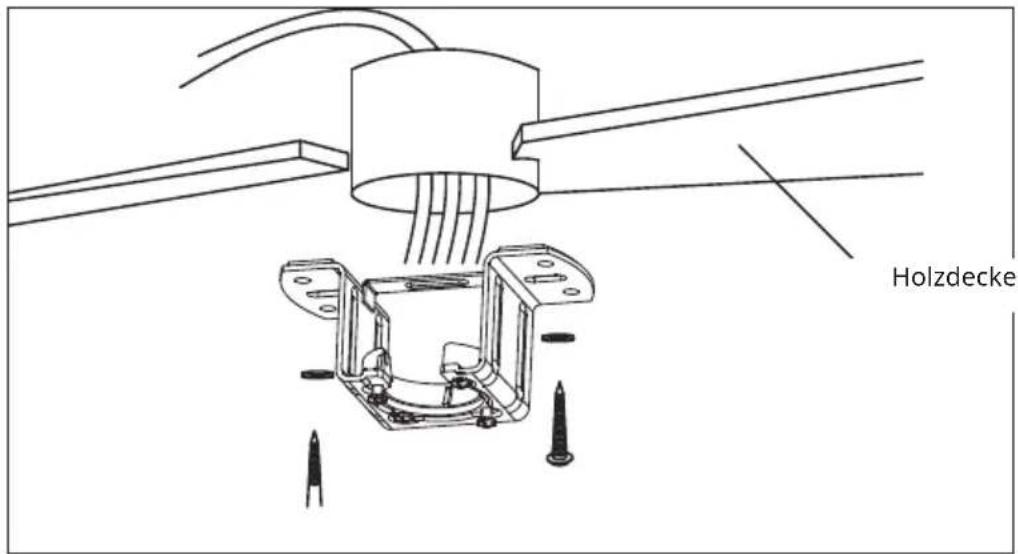

Holzdecke

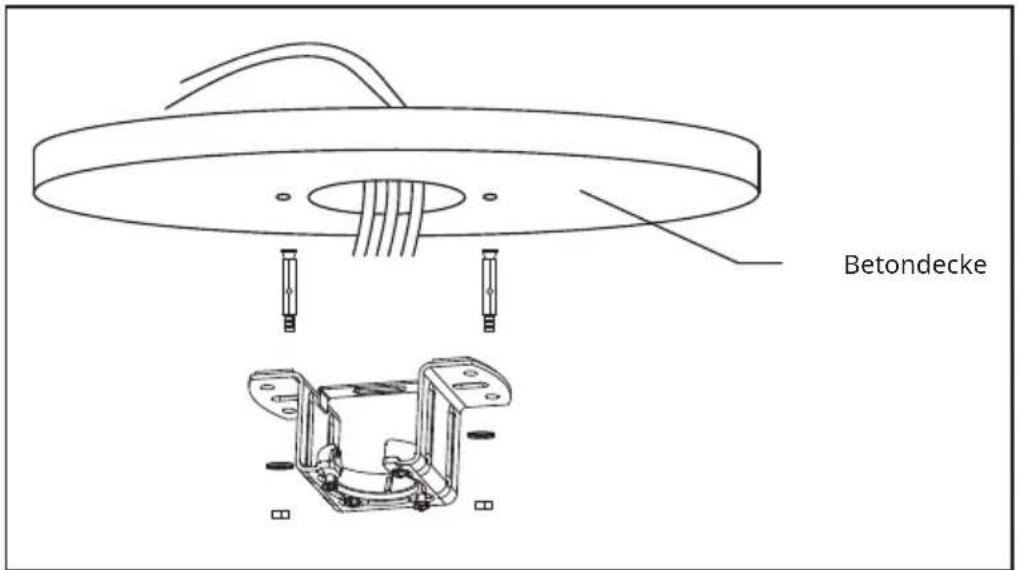

Betondecke

Bitte bohren Sie ein Loch ( 8 mm) in die Betondecke und setzen Sie die Dübel und die Schraube ein.

Richten Sie die Halterung am Loch aus und ziehen Sie die Halterung mit der Mutter fest.

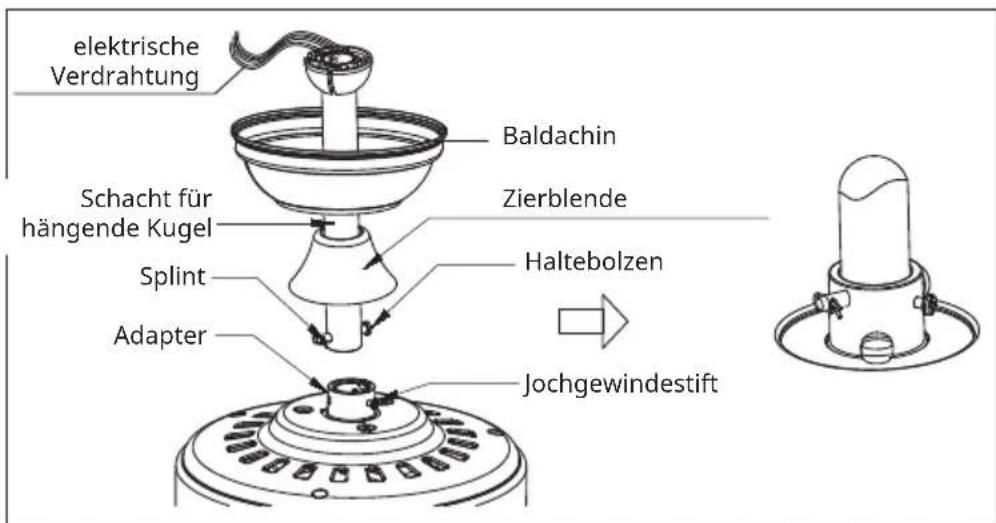

Zusammenbau und Aufhängen des Ventilators

elektrische Verdrahtung Baldachin Schacht für hängende Kugel Splint Adapter Zierblende Haltebolzen Jochgewindestift

Wenn Sie die Aufhängelänge Ihres Ventilators verlängern möchten, müssen Sie die Aufhängekugel von der mitgelieferten 6-Zoll-Stange entfernen, um sie mit einer verlängerten Stange (im Lieferumfang enthalten) verwenden zu können (wenn Sie die 6-Zoll-Stange verwenden möchten, fahren Sie bitte mit den Anweisungen unten fort).

Um die Einhängekugel zu entfernen, lösen Sie die Stellschraube an der Einhängekugel und entfernen Sie Splint und den Haltebolzen. Die Hängekugel absenken und Anschlagstift entfernen. Schieben Sie die Einhängekugel von der ursprünglichen Deckenstange A ab und schieben Sie sie an der längeren Fallstange B hinunter (am oberen Ende der Deckenstange befindet sich ein Loch für die Stellschraube; verwenden Sie dieses Loch zum Einstellen der Stellschraube).

Setzen Sie den Anschlagstift oben in die verlängerte Fallstange ein und heben Sie die Aufhängekugel an. Vergewissern Sie sich, dass der Anschlagstift mit den Schlitzen an der Innenseite der Aufhängekugel übereinstimmt, und ziehen Sie die Stellschraube fest an.

Tipp: Zur Vorbereitung des Durchführens der elektrischen Drähte durch das Unterrohr kleben Sie ein kleines Stück Isolierband auf die Enden der elektrischen Drähte - dadurch werden die Drähte beim Durchführen durch das Unterrohr zusammengehalten.

Lösen Sie die Gewindestifte und die Mutter am oberen Ende des Motorgehäuses. Entfernen Sie Stift und die Klammer von der unteren Stange (falls noch nicht geschehen). Führen Sie die Deckenstange durch den Baldachin. Führen Sie die elektrischen Drähte durch die Deckenstange und ziehen Sie das überschüssige Kabel vom oberen Ende der Deckenstange heraus.

Führen Sie das die Deckenstange in das Joch des Motorgehaüses. Stecken Sie den Haltbozen ein und sichern ihn mit dem Splint, die Sie vorher entfernt haben. Ziehen Sie die Stellschrauben und die Mutter des Jochs fest an. Den Baldachin auf das Motorgehäuse absenken.

Anschluss an die Fernbedienung

DC: grün-gelb gestreift Ground L N schwarz Emgang N (weiß) Remote control receiver Neutral (N) weiß Lampe (L) blau Motor (Glenstrom) L (grau) Motor (Gleichstrom) L (rosa) Red DC meter Motor (Gleichstrom) L (rot) Emperer place: Receiver

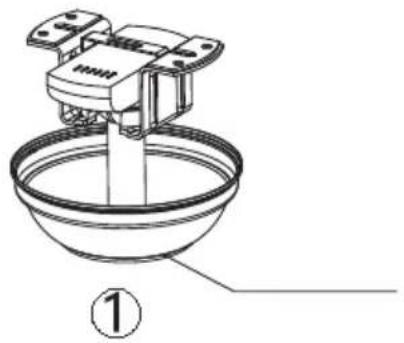

Befestigung des Baldachins

Heben Sie den Baldachin an der Deckenhalterung an und richten Sie die gelösten Schrauben an der Deckenhalterung mit den Langlöchern im Baladachin aus. Kabinenhaube zum Verriegeln verdrehen. Schrauben wieder einführen und alle Schrauben mit Schraubendreher.

Wenn die Deckenhalterung an der Klemme bestigt ist und den Deckenventilator halten kann, können Sie nun den Ventilator aufhängen. Greifen Sie den Ventilator fest mit beiden Händen. Nun die Deckenstange nach unten durch die Öffnung der Deckenhalterung führen und die Hängekugel auf der Deckenhalterung ruhen lassen. Drehen Sie den Schlitz der Aufhängekugel, bis er mit der Lasche der Deckenhalterung übereinstimmt.

Tipp: Lassen Sie sich von einer anderen Person helfen, die die Leiter festhält und den Ventilator zu Ihnen hochhebt, sobald Sie auf der Leiter stehen.

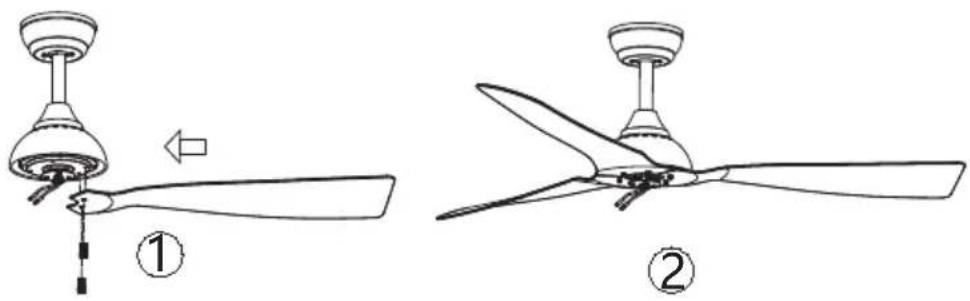

Montage der Flügel

Zeitersparnis: Unterlegscheiben für Flügelschrauben können vor dem Einbau der Klingen auf jede Klingenschraube gesetzt werden.

Die Schrauben und Unterlegscheiben für die Rotorblattbefestigung befinden sich in einem der Materialpakete. Halten Sie den Flügel an das Loch und richten Sie die Löcher aus. Setzen Sie die Klingenbefestigungsschrauben (zusammen mit den Unterlegscheiben) zuerst mit den Fingern ein und ziehen Sie die Schrauben dann mit einem Schraubendreher fest an. Wiederholen Sie den Vorgang für die übrigen Flügel.

Entfernen Sie die Flügelarmschrauben und Sicherungsscheiben von der Unterseite des Motors. Wenn Kunststoff-Motorsicherungen zusammen mit den Flügelarmschrauben installiert sind, entsorgen Sie die Kunststoff-Motorsicherungen (heben Sie die Flügelschrauben und Sicherungsscheiben auf, um die Blattarme zu sichern). Richten Sie die Löcher des Flügelarms mit den Motorschraubenlöchern aus und befestigen Sie den Flügelarm mit den Sicherungsscheiben und den Flügelschrauben. Bevor Sie die Schrauben endgültig befestigen, wiederholen Sie den Vorgang mit den übrigen Messerarmen. Ziehen Sie alle Schrauben fest an.

Hinweis: Ziehen Sie die Flügelarmschrauben zweimal an.

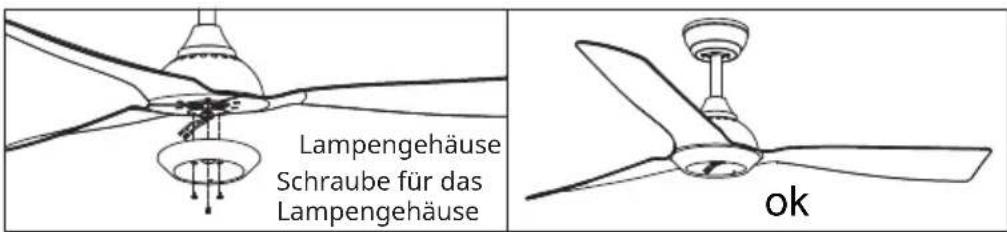

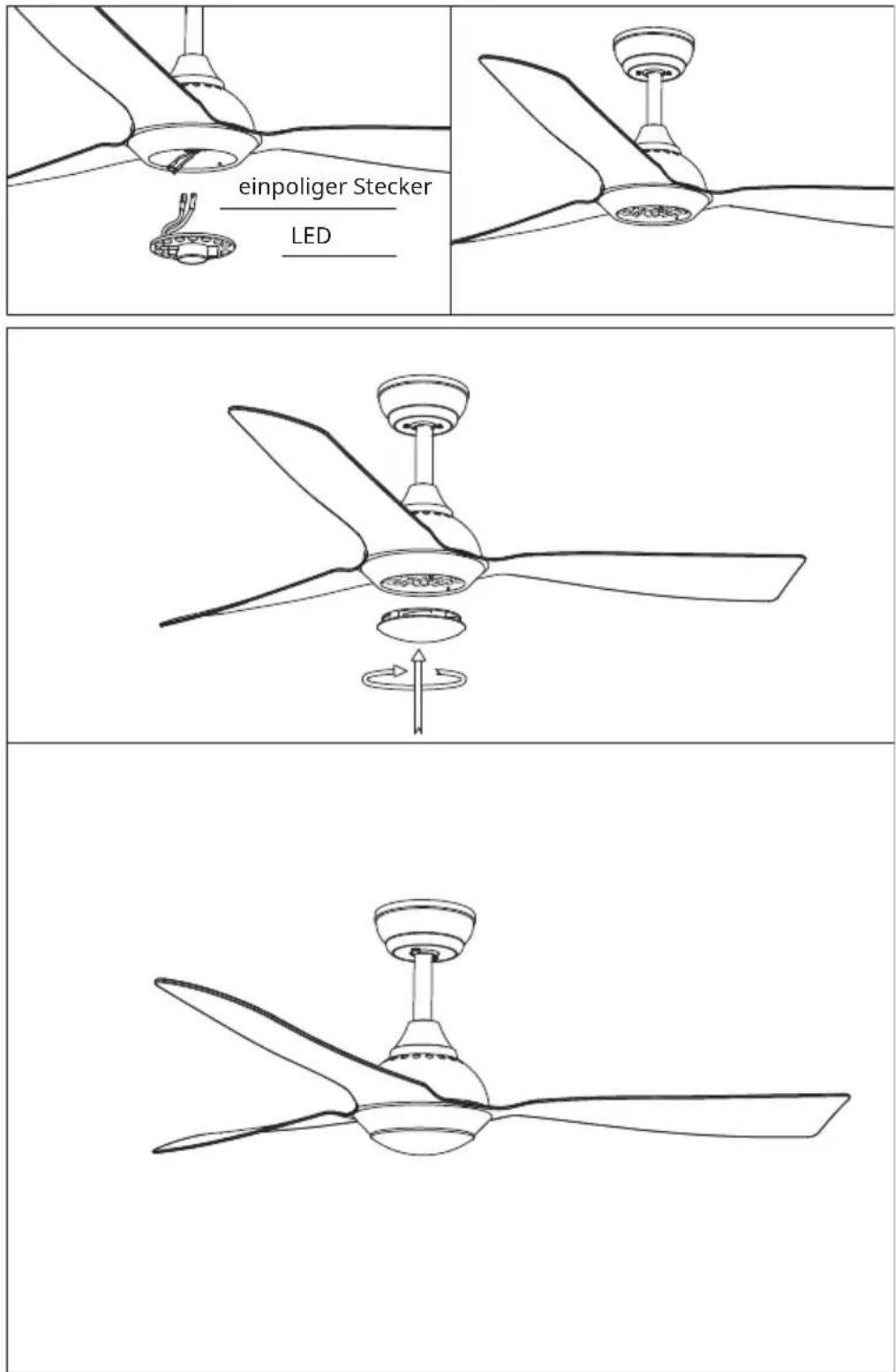

Montage der Lampenschale

Lampengehäuse Schraube für das Lampengehäuse ok

Lösen Sie ein vormontierte Schraube. Bringen Sie die Lampenschale auf der Unterseite des des Ventilators an, indem Sie die beiden anderen Gewindestifte in die Schlitze setzen. In Position drehen und anschließend die vorigen Gewindestifte sichern indem Sie das Schraubenloch an dem Loch an der Unterseite des Lüfters ausrichten. Ziehen Sie die beiden restlichen Gewindestifte fest, um die Lampenschale zu sichern.

Hinweis: Achten Sie bei der Montage oder Demontage der Lampenschale darauf, dass die Dämmplatten nicht beschädigt werden. Ein zu starkes oder zu schnelles Drehen der Gewindestifte beschädigt die Isolierpads.

Anbringen der Lampenschale

Bringen Sie die Abdeckung und den Lampenschirm wieder an der Lapenschale an und befestigen Sie sie mit Zierklammern und Schraubenmuttern.

INBETRIEBNAHME UND BEDIENUNG

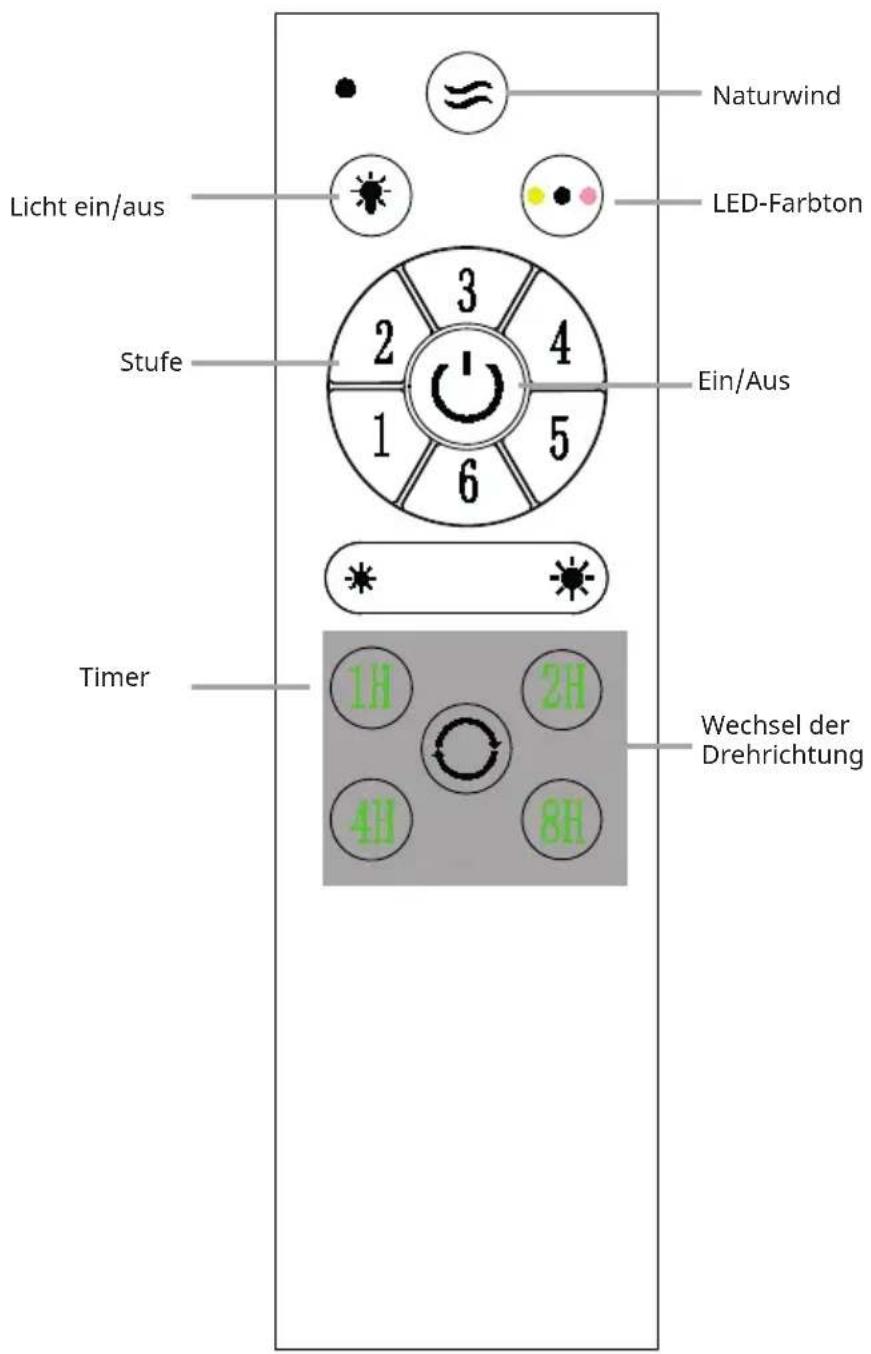

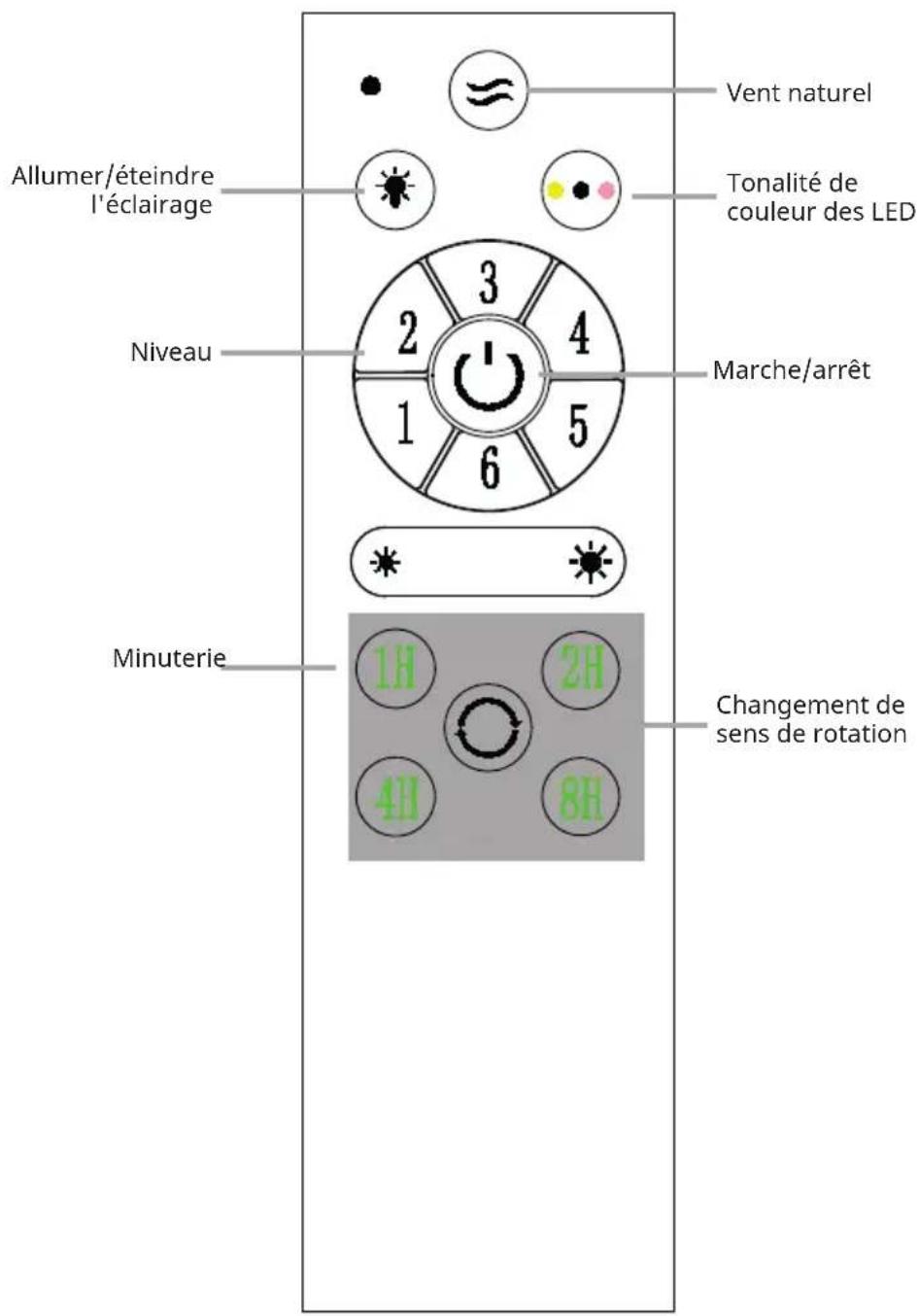

Licht ein/aus Stufe Timer Naturwind LED-Farbton Ein/Aus Wechsel der Drehrichtung

Austausch der Batterien

• Benutzen Sie die Fernbedienung, um die Windgeschwindigkeit zu ändern und das Licht oder den Ventilator ein- bzw. auszuschalten.
• Schieben Sie die Klappe des Batteriefachs zurück und legen Sie zwei AAA-Batterien (nicht im Lieferumfang enthalten) ein. Achten Sie darauf, dass Sie die Batterien richtig herum einsetzen. Schließen Sie das Batteriefach anschließend wieder.
• Achten Sie darauf, dass das Batteriefach immer fest geschlossen ist.
• Legen Sie die Fernbedienung nicht in direktes Sonnenlicht.
• Versuchen Sie nicht leere Batterien wieder aufzuladen. Laden Sie nur Batterien auf, die ausdrücklich dafür vorgesehen sind.
• Entsorgen Sie Batterien nicht im Feuer, um Explosionen vorzubeugen.

Hinweis: Versichern Sie sich, dass die Rotorblätter zum Stehen gekommen sind, bevor Sie die Richtung der Rotorblätter ändern. Damit Sie sich und den Motor nicht beschädigen, sollte der Schalter auf UP oder DOWN stehen, wenn der Ventilator läuft.

GERÄTESTEUERUNG PER SMARTPHONE

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedienen. Die App ermöglicht es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführenden Informationen.

Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zu verbinden:

1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den QR-Code scannen (siehe unten) oder laden Sie diese direkt aus dem App Store oder bei Google Play herunter.
2 Versichern Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3 Öffnen Sie die Klarstein-App.
4 Melden Sie sich mit Ihrem Konto an. Wenn Sie noch keinen Account haben, registrieren Sie sich in der Klarstein-App.
5 Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihrem Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit Ihrem Gerät liefert Ihnen die App, sobald Sie sie das erste Mal öffnen.

iOS Android

Fehlerbehebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

1 Das Gerät ist nicht eingesteckt. Stellen Sie sicher, dass Ihr Gerät an eine Steckdose angeschlossen ist.
2 Das Gerät befindet sich nicht im Kopplungsmodus. Stellen Sie sicher, dass die WiFi-Anzeige (LED) auf dem Bedienfeld des Smart-Geräts blinkt, wie in der Anweisung „WiFi-Einstellungen zurücksetzen“ Ihres Smart-Geräts beschrieben (Anweisungen finden Sie in der Regel unter Geräteanschluss).
3 Der WiFi-Zugangspunkt arbeitet nicht auf 2,4 GHz. Vergewissern Sie sich, dass Ihr Zugangspunkt auf dem 2,4-GHz-Band arbeitet und Sie eine eigene SSID auf dem 2,4-GHz-Band haben. Wenn Sie sich über das Betriebsband Ihres Access Points unsicher sind, wenden Sie sich bitte an Ihren Internet-Provider.

Wichtig: Bitte beachten Sie, dass, wenn Ihr WiFi-Router über ein Dualband verfügt - also sowohl im 2,4-GHz- als auch im 5-GHz-Band arbeitet - Sie die SSIDs für jedes Band trennen und die 2,4-GHz-SSID für die Verbindung verwenden müssen.

4 Überprüfen Sie die Firewall-Einstellungen Ihres WiFi-Netzwerks. Die Firewall-Einstellung Ihres WiFi-Netzwerks erlaubt der Klarstein-App möglicherweise nicht, die WiFi-Einstellungen auf Ihrem Smart-Gerät zu konfigurieren. Bitte stellen Sie sicher, dass Sie kein öffentliches WiFi-Netzwerk nutzen, z. B. Flughäfen, Wohnheime, Firmen, etc.
5 Unterschiedliche Anmeldedaten im Smartphone und in der App. Stellen Sie sicher, dass die in der Klarstein-App eingegebenen WiFi-Anmeldedaten mit denen übereinstimmen, mit denen Ihr Smartphone verbunden ist.

Wenn Sie die oben genannten Punkte befolgt haben und Ihr Smartphone sich immer noch nicht mit der App verbinden kann, wenden Sie sich bitte per E-Mail an uns, um Unterstützung zu erhalten: [e-mail]

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichenen Mülltonne (WEEE-Symbol).

- Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.

- Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das WEEE-Symbol tragen.

- Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektronikgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der folgenden Adresse unentgeltlich zurückgeben:

Chal-Tec Fulfillment GmbH

Norddeutschlandstr. 3

47475 Kamp-Lintfort

• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Hiermit erklärt Chal-Tec GmbH, dass der Funkanlagentyp Fiji Flow Smart der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use.

berlin/10046091
