BEDIENUNGSANLEITUNG Santa Elena Smart Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Hisges Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

INHALT

Sicherheitshinweise 4

Lieferumfang 5

Montage 6

Bedienung 12

Gerätesteuerung per Smartphone 13

Hinweise zur Entsorgung 15

Konformitätserklarung 15

INHALT

Artikelnummer normales Modell smartes Modell	10046084, 10046898, 10046085, 10046086, 10046899, 10047993
Stromversorgung 220-240 V~ 50-60 Hz
BT
Frequenzband	433 MHz
Maximale Sendeleistung	10 dBm

SICHERHEITSHINWEISE

• Befestigen Sie den Lüfter niemals an einer Steckdose, sondern an der Decke selbst.
• Der Mindestabstand zwischen den Ventilatorblättern und dem Boden muss mehr als 2,3m betragen. Die Mindesttragfähigkeit des Hakens, an dem den Ventilator aufgehigt wird, muss 100kg betragen.
• Achten Sie darauf, dass Sie einen allpoligen Trennschalter mit einem Kontaktabstand von mindestens 3 mm zwischen den Polen in der Zuleitung zum Deckenventilator installieren.
• Schalten Sie vor dem Anschlieben die Stromversorgung aus.
• Die elektrische Verkabelung muss den örtlichen Vorschriften entsprechen.
• Der Lüfter muss ordnungsgemäß geerdet sein, um die Gefahr von Stromschlagen zu vermeiden.
• Montieren Sie den Ventilator niemals in einem feuchten oder nassen Raum.
• Seien Sie vorsichtig, wenn Sie sich in der Höhe der Rotorblätter aufhalten.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Kinder sollen den beaufsichtigt werden, damit sie nicht mit dem Gerät speilen.
• Vergewissern Sie sich, dass das Geblase vom Stromnetz getrennt ist, bevor Sie die Schutzvorrichtung entfern.
• Treffen Sie Vorkehrungen, um das Zurückströmen von Gasen aus dem offenen Schornstein von Gas- oder anderen brennstoffbetriebenen Geräten in den Raum zu vermeiden (bei Kanal- und Trennwandventilatoren).

Hinweis: Lassen Sie den Ventilator immer von jemandem installieren, der sich mit der elektrischen Verkabelung auskennt.

LIEFERUMFANG

Öffnen Sie die Verpackung vorsichtig. Nehmen Sie die Teile aus den Styroporeinlagen. Nehmen Sie das Motorgehäuse ab und legen Sie es auf einen Teppich oder Styropor, um eine Beschädigung. der Oberfläche zu vermeiden. Überprüfen Sie anhand der Teileliste, ob alle Teile enthalten sind.

Baldachin	Deckenstange und Kugel	Deckenstange
Deckenhalterung Zierrosette Motor
Flügel	Schrauben und Dübel
Fernbedienung

MONTAGE

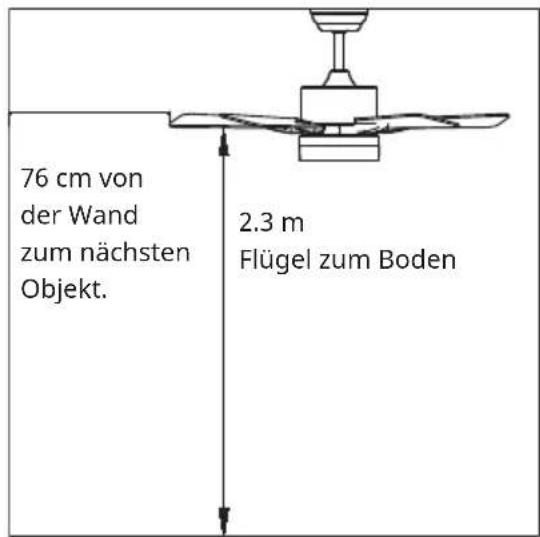

Vorbereitung der Installation

Um Verletzungen und Schaden zu vermeiden, stellen Sie sicher, dass die Klingen an der Aufhängung einen Abstand von 2,3 m vom Boden und 76 cm von jeder Wand oder jedem Hindernis haben.

Vergewissern Sie sich, dass die Deckenhalterung sich an der Gebäudefruktur befestigt ist und das volle Gewicht des Ventilators/TRagen kann.

Den InstallationsortVBorbereiten

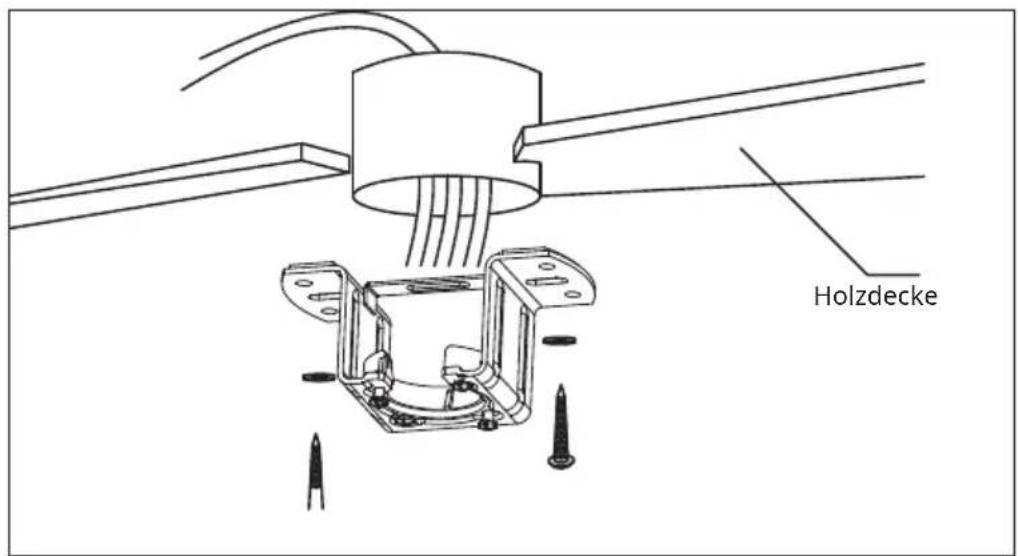

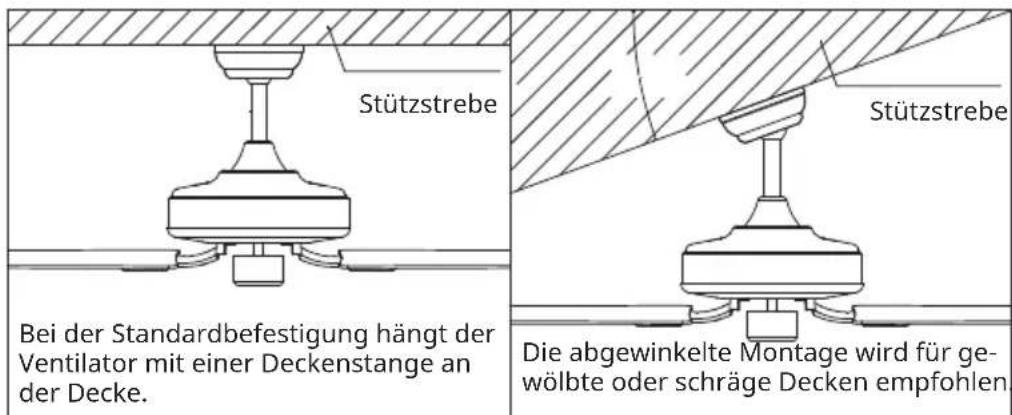

Montage der Deckenstange

Dieser Ventilator kann mit einer Deckenstange an einer normalen oder gewöltben Decke montiert werden. Die Aufhängelänge kann durch eine langere Deckenstange verlangert werden.

Für die Installation sind folgende Werkzeuge erforderlich: Schraubendreher, Schlitzschraubendreher, verstellbare Zange oder Schraubenschlüssel, Trittleiter, Drahtschneider und Isolierband.

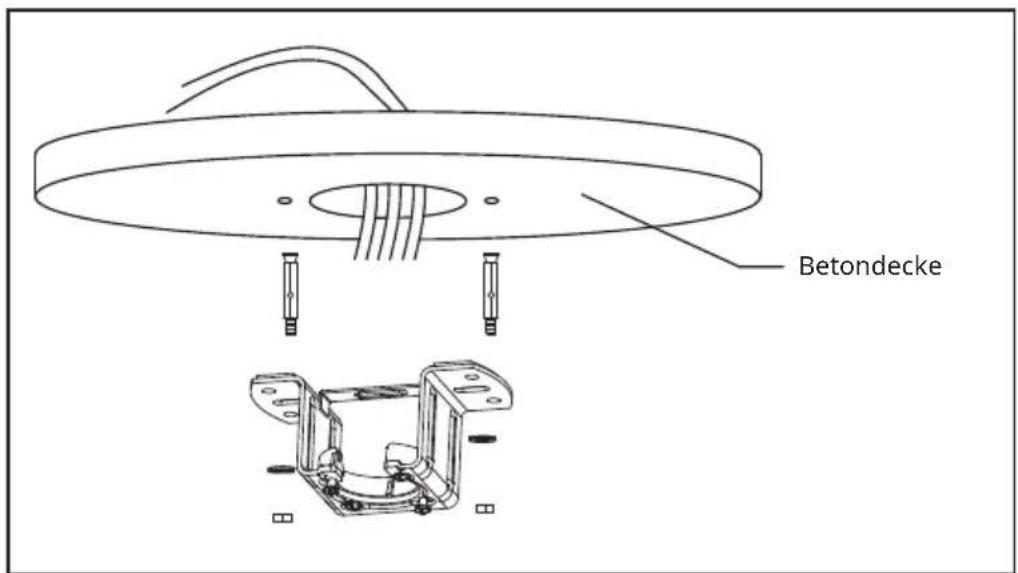

Bitte bohren Sie ein Loch (Ø8 mm) in die Betondecke und setzen Sie die Dübel und die Schraube ein.

Richten Sie die Halterung am Loch aus undziehen Sie die Halterung mit der Mutter fest.

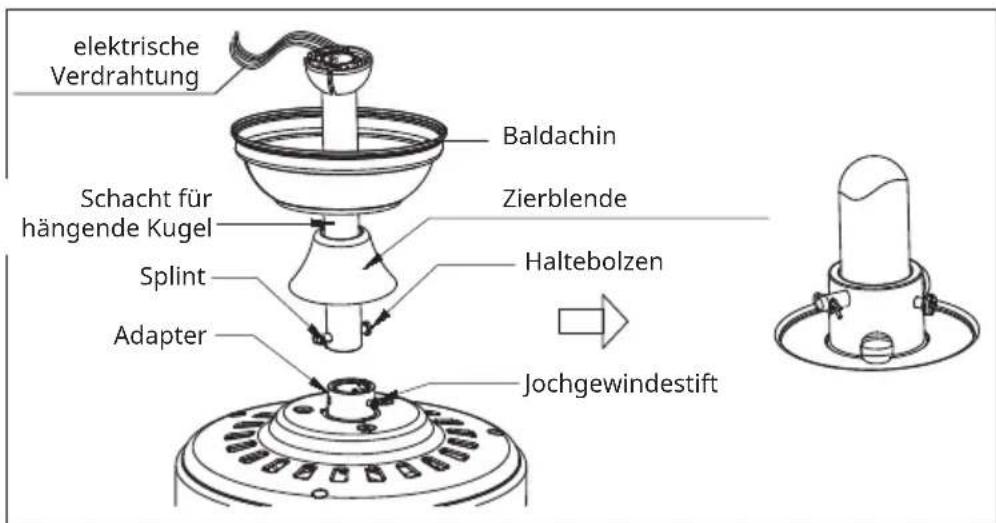

Zusammenbau und Aufhängen des Ventilators

Wenn Sie die Aufhängelänge Ihres Ventilators verlangern möchten, müssen Sie die Aufhängekugel von der mitgelieferten 6-Zoll-Stange entfernen, um sie mit einer verlangerten Stange (im Lieferumfang enthalten) verwenden zu konnen (wenn Sie die 6-Zoll-Stange verwenden möchten, fahren Sieitte mit den Anweisungen unter fort).

Um die Einhängekugel zu entfernen, lösen Sie die Stellschraube an der Einhängekugel und entfernen Sie Splint und den Haltebolzen. Die Hängekugel absenken und Anschlagstift entfernen. Schieben Sie die Einhängekugel von der ursprünglichen Deckenstange A ab und schieben Sie an der längeren Fallstange B hinunter (am oberen Ende der Deckenstange befindet sich ein Loch für die Stellschraube; verwenden Sie theses Loch zum Einstellen der Stellschraube).

Setzen Sie den Anschlagstift oben in die verlangerte Fallstange ein und haben Sie die Aufhängekugel an. Vergewissern Sie sich, dass der Anschlagstift mit den Schlitzen an der Innenseite der Aufhängekugel übereinstimmt, undziehen Sie die Stellschraube fest an.

Tipp: Zur Vorbereitung des Durchführrens der elektrischen Drähte durch das Unterrohr kleben Sie ein kleines Stück Isolierband auf die Enden der elektrischen Drähte - dadurch werden die Drähte beim Durchführung durch das Unterrohr zusammenhalten.

Lösen Sie die Gewindestifte und die Mutter am oberen Ende des Motorgehäuses. Entfernen Sie Stift und die Klammer von der unteren Stange (falls noch nicht geschehen). Führren Sie die Deckenstange durch den Baldachin. Führren Sie die elektrischen Drahte durch die Deckenstange undziehen Sie das überschüsse Kabel vom oberen Ende der Deckenstange hereaus.

Führer Sie das die Deckenstange in das Joch des Motorgehäuses. Stecken Sie den Haltbozen ein und sichernihn mit dem Splint, die Sie vorher entfernt haben. Ziehen Sie die Stellschrauben und die Mutter des Jochs fest an. Den Baldachin auf das Motorgehäuse absenken.

Anschluss an die Fernbedienung

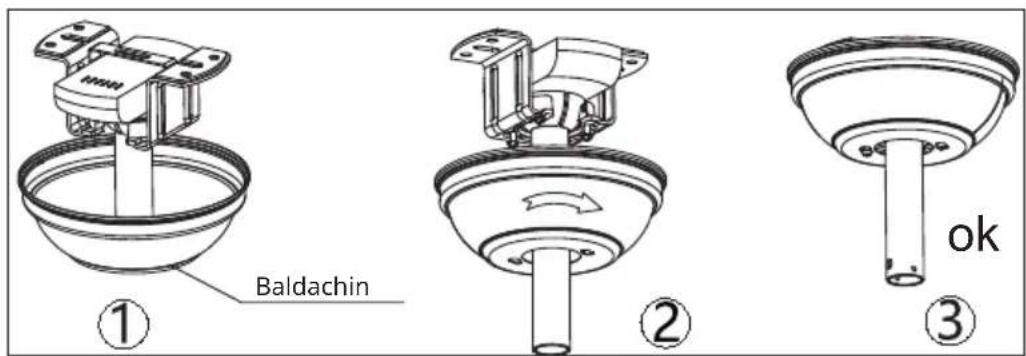

Befestigung des Baldachins

Heben Sie den Baldachin an der Deckenhalterung an und richten Sie die gelösten Schrauben an der Deckenhalterung mit den Langlöchern im Baladachin aus. Kabinenahaube zum Verriegeln verdrehen. Schrauben wieder einfahren und alle Schrauben mit Schraubendreher.

Wenn die Deckenhalterung an der Klemme bestigt ist und den Deckenventilator halten kann, konnen Sie nun den Ventilator aufhängen. Greifen Sie den Ventilator fest mit beiden Händen. Nun die Deckenstange nach unten durch die Öffnung der Deckenhalterung führen und die Hängekugel auf der Deckenhalterung ruhen setzen. Drehen Sie den Schlitz der Aufhängekugel, bis er mit der Lasche der Deckenhalterung übereinstimmt.

Tipp: Lassen Sie sich von einer anderen Person halten, die die Leiter festhalten und den Ventilator zu Ohnen hochheitsb, sobald Sie auf der Leiter stehen.

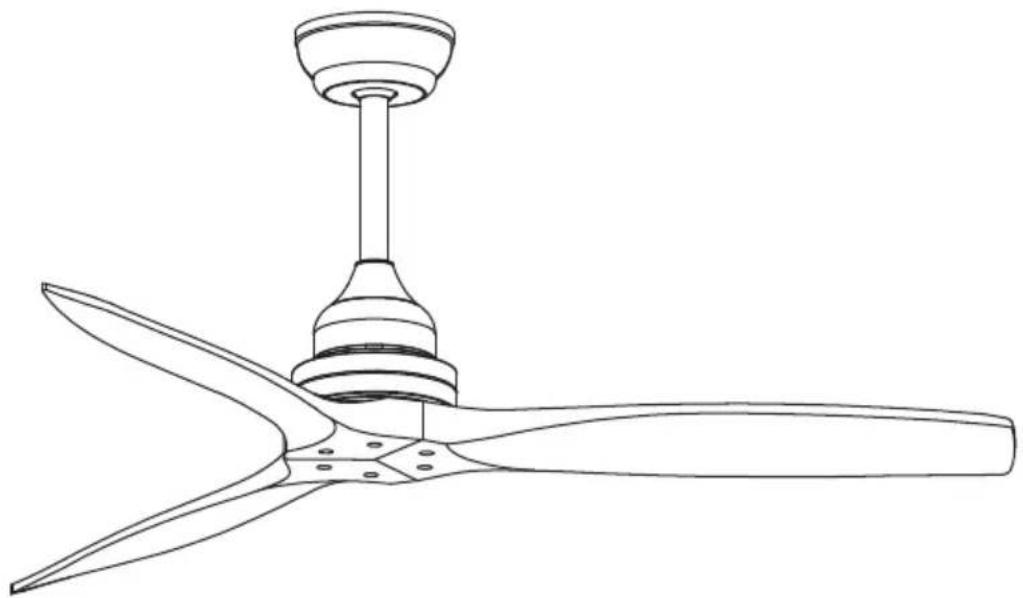

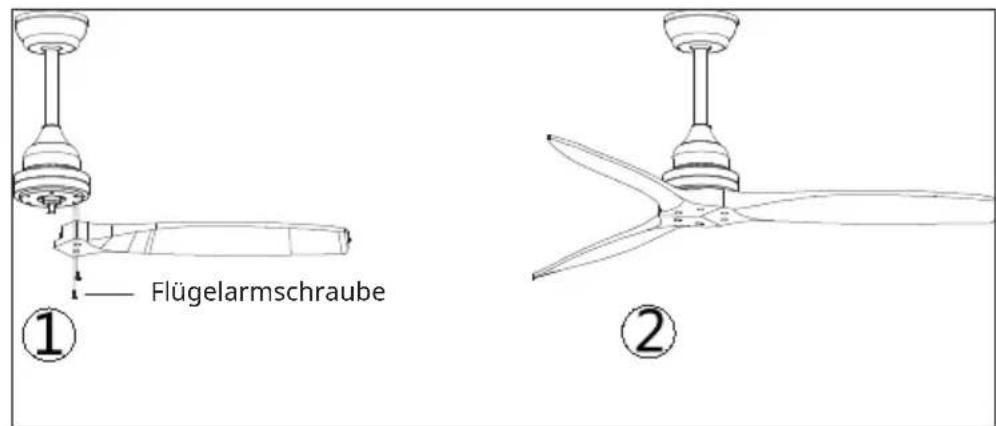

Befestigung des Flügels

Zeitersparnis: Unterlegscheiben für Flügelarmschrauben konnen vor dem Einbau der Blätter auf jeder Flügelarmschraube gesetzt werden.

Richten Sie die LÖcher für die Flügel auf die LÖcher für die Motorschrauben aus undziehen Sie alle Schrauben fest, sobald alle Flügel angebracht sind. Bevor Sie die Schrauben endgültig befestigen, wiederholen Sie den Vorgang mit den restlichen Flügeln.

Hinweis: Schrauben des Flügelarms zweimal anziehen.

BEDIENUNG

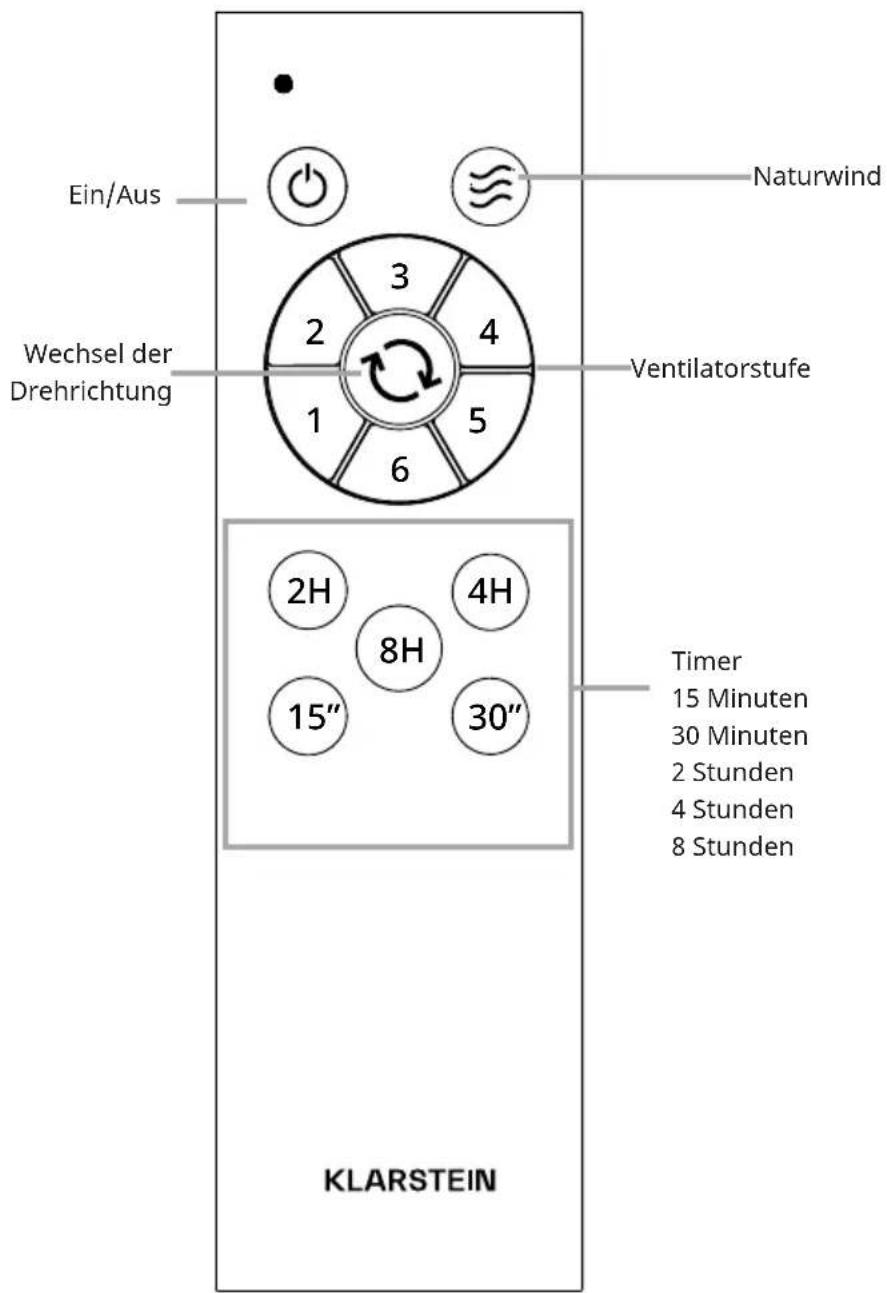

Fernbedienung

GERÄTESTEUERUNG PER SMARTPHONE

Für Modelle 10046085, 10046086, 10046899

Wenn Sie Ihr Klarstein-Gerät in Ihr heimisches WLAN einbinden, können Sie es ganz bequem über die dazugehörige Klarstein-App bedieren. Die App ermöglich es Ihnen, nicht nur das Gerät über Ihr Smartphone fernzusteuern, sondern bietet Ihnen zudem Zugang zu Rezepten und weiterführrenden Informationen.

Gehen Sie folgendermaßen vor, um Ihr Smartphone mit Ihrem Klarstein-Gerät zuzu verbinden:

1 Laden Sie zuerst die Klarstein-App herunter, indem Sie mit Ihrem Smartphone den QR-Code scannen (siehe unten) oder Laden Sie diese direkt aus dem App Store oder bei Google Play herunter.
2 Versichert Sie sich, dass Ihr Smartphone mit demselben WLAN-Netzwerk verbunden ist, mit dem Ihr Klarstein-Gerät verbunden werden soll.
3 Öffnen Sie die Klarstein-App.
4 Melden Sie sich mit Ihr dem Konto an. Wenn Sie noch keinen Account haben, registrierten Sie sich in der Klarstein-App.
5 Folgen Sie den Anweisungen der App.

App-Download

Verwenden Sie die Scan-Funktion Ihres Handys, um den QR-Code zu scannen, und speichern Sie die App auf Ihr dem Smartphone.

Hinweis: Weitere Hinweise zur Bedienung der App und Hilfestellungen zur Herstellung der Verbindung mit Ihrem Gerät liefert Ohnen die App, sobald Sie sie das erstmal offen.

Fehlerbehebung bei Verbindungsproblemen

Wenn Ihr Klarstein-Gerät im WLAN nicht gefunden werden kann, überprüfen Sie Folgendes:

1 Das Gerät ist nicht eingesteckt. Stellen Sie sicher, dass Ihr Gerät an eine Steckdose angeschlossen ist.
2 Das Gerät befindet sich nicht im Kopplungsmodus. Stellen Sie sichere, dass die WiFi-Anzeige (LED) auf dem Bedienfeld des Smart-Geräts blinkt, wie in der Anweisung „WiFi-Einstellungen zurücksetzen" Ihres Smart-Geräts beschrieben (Anweisungen finden Sie in der Regel unter Geräteanschluss).
3 Der WiFi-Zugangspunkt arbeitet nicht auf 2,4 GHz. Vergewissern Sie sich, dass Ihr Zugangspunkt auf dem 2,4-GHz-Band arbeitet und Sie eine eigene SSID auf dem 2,4-GHz-Band haben. Wenn Sie sich über das Betriebsband Ihres Access Points unsicher sind, wenden Sie sichitte an ihren Internet-Provider.

Wichtig:itte beachten Sie, dass, wenn Ihr WiFi-Router über ein Dualband verfügt - also sowohl im 2,4-GHz- als auch im 5-GHz-Band arbeitet - Sie die SSIDs für jedem Band trennen und die 2,4-GHz-SSID für die Verbindung verwenden müssen.

4 Überprüfen Sie die Firewall-Einstellungen Ihres WiFi-Netzwerks. Die Firewall-Einstellung Ihres WiFi-Netzwerks erlaubt der Klarstein-App möglicherweise nicht, die WiFi-Einstellungen auf Ihr dem Smart-Gerät zu konfigurieren.itte stellen Sie safer, dass Sie kein öffentliches WiFi-Netzwerk nutzen, z. B. Flughäfen, Wohnheime, Firmen, etc.
5 Unterschiedliche Anmeldedaten im Smartphone und in der App. Stellen Sie sicher, dass die in der Klarstein-App eingegebenen WiFi-Anmeldedaten mit denen übereinstimmen, mit denen Ihr Smartphone verbunden ist.

Wenn Sie die oben genannten Punkte befolgt haben und Ihr Smartphone sich immer noch nicht mit der App verbinden kann, wenden Sie sichitte per E-Mail an uns, um Unterstützung zu erhalten: [e-mail]

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung darauf auf hin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stättdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihr Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, darüber die Batterien nicht im Hausmull entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

KONFORMITÄTSERKLÄRUNG

Hersteller:

Chal-Tec GmbH, Muhlenstraße 25, 10243 Berlin

Kontakt: [e-mail]

Hiermit erklart Chal-Tec GmbH, dass der Funkanlageotyp Santa Elena der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: use. Berlin/10046085

Produktinformationsanforderungen nach VERORDNUNG (EU) Nr. 206/2012
Informationen zur Angabe des Modells/der Modelle, auf das/die sich die Informationen beziehen:
10046084, 10046898, 10047993 Klarstein Santa Elena Ceiling Fan
Bezeichnung Symbol Wert Einheit
Maximaler Volumenstrom F Geschwindigkeit	1: 56,8Geschwindigkeit 2: 85,2Geschwindigkeit 3: 116,4Geschwindigkeit 4: 139,8Geschwindigkeit 5: 156,3Geschwindigkeit 6: 170,6	m3/min
Ventilator-Leistungsaufnahme P Geschwindigkeit	1: 4,5Geschwindigkeit 2: 7,6Geschwindigkeit 3: 12,5Geschwindigkeit 4: 18,5Geschwindigkeit 5: 25,1Geschwindigkeit 6: 35,0	W
Serviceverhältnis SV Geschwindigkeit	1: 12,7Geschwindigkeit 2: 11,3Geschwindigkeit 3: 9,3Geschwindigkeit 4: 7,5Geschwindigkeit 5: 6,2Geschwindigkeit 6: 4,9	(m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB 0,5 W
Ventilator-Schalleistungspege LWA Geschwindigkeit	1: 33,6Geschwindigkeit 2: 34,1Geschwindigkeit 3: 36,6Geschwindigkeit 4: 39,7Geschwindigkeit 5: 43,2Geschwindigkeit 6: 47,0	dB(A)
Maximale Luftgeschwindigkeit c	1: 0Geschwindigkeit 2: 1,5Geschwindigkeit 3: 1,8Geschwindigkeit 4: 2,2Geschwindigkeit 5: 2,4Geschwindigkeit 6: 2,8	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:2019
Kontaktadresse für weitere Informationen	Chal-Tec GmbHMühlenstraße 2510243 BerlinDeutschland
