MODE D'EMPLOI Santa Elena Smart Klarstein

Ventilateur de plafond

Ventilador de techo

Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Lisez attentivement les consignes suivantes et suívez-les pour éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour obtenir la première version du mode d'emploi ainsi que d'autres informations concernant le produit.

SOMMAIRE

Consignes de sécurité 32

Contenu de I'emballage 33

Installation 34

Utilisation 40

Contrôle de l'appareil par smartphone 41

Conseils pour le recyclage 43

Déclaration de conformité 43

SOMMAIRE

Numéro d'article modèle normal modèle connecté	10046084, 10046898, 10046085, 10046086, 10046899, 10047993
Alimentation 220-240 V~ 50-60	Hz
BT Bande de fréquence Puisance maximale d'émission	433 MHz 10 dBm

CONSIGNES DE SECURITÉ

• Ne fixez jamais le ventilateur à une prise de courant, mais plutôt au plafond lui-même.
• La distance minimale entre les pales du ventilateur et le sol doit être supérieure à 2,3 m. La capacité de charge minimale du crochet sur lequel le ventilateur est accroché doit être de 100 kg.
• Assurez-vous d'installer un disjoncteur comnipolaire avec un espace d'au moins 3 mm entre les pôles dans la conduite d'alimentation vers le ventilateur de plafond.
• Avant de brancher l'appareil, coupe l'alimentation.
• Le câblage électrique doit être conforme aux réglementations locales.
• Le ventilateur doit être correctement mis à la terre pour éviter tout risque de chocolélectrique.
• N'installez jamais le ventilateur dans une piece humide ou mouillée.
• Soyez prudent à proximé des pales du rotor.
• Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacité physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l' apparéil par une personne responsable et d'en comprendre les risques associés.
• Les enfants doivent être surveillés pour ne pas journé avec l'appareil.
  Assurez-vous que le ventilateur est eteint avant de retirer la protection.
• Prendre des précautions pour éviter le reflux de gaz dans la piece à partir du conduit ouvert d'un apparéil à gaz ou d'un autre apparéil à combustible (pour les ventilateurs de gaine et de cloison).

Remarque : faites toujours installer le ventilateur par une personne familiarisée avec le câblage électrique.

CONTENU DE L'EMBALLAGE

Ouvrez soigneusement l'emballage. Retirez les protections en polystyrene. Retirez le bloc moteur et placez-le sur un tapis ou de la mousse de polystyrene pour éviter d'endommager le sol. Vérifiez la liste des pieces pour vous assurer que toutes les pieces sont inclues.

baldaquin	tige et boule de plafond	tige de plafond
Support de plafond Rosace décorative Moteur
Pales	Vis et chevilles
Télécommande

INSTALLATION

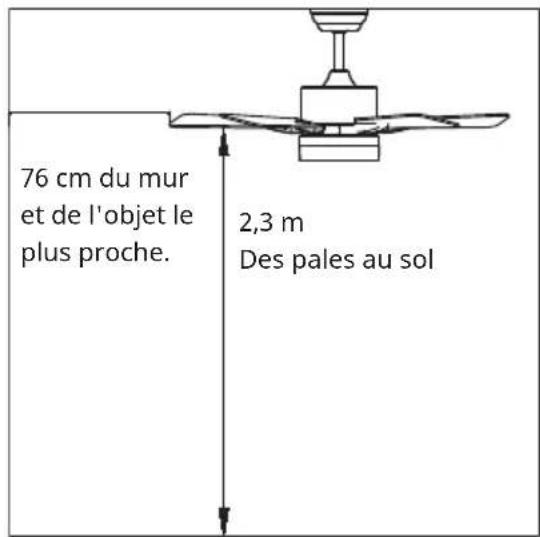

Préparatifs avant l'installation

Pour éviter les blessures et les dommages, assurez-vous que les lames du support sont à 2,3 m du sol et à 76 cm de tout mur ou obstacle.

Assurez-vous que le support de plafond est solidement fixé à la structure du bathtub et qu'il peut supporter tout le poids du ventilateur.

Préparation du lieu d'installation

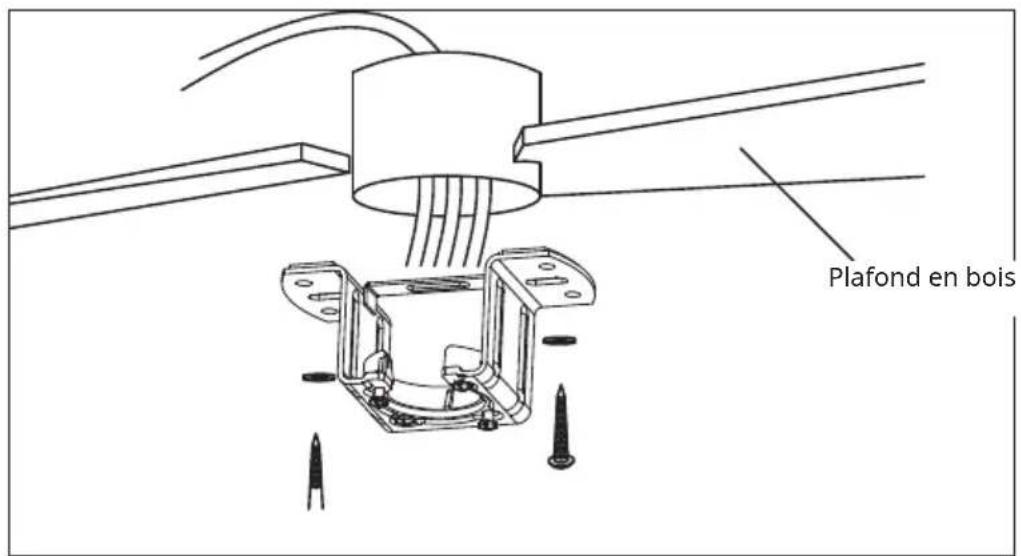

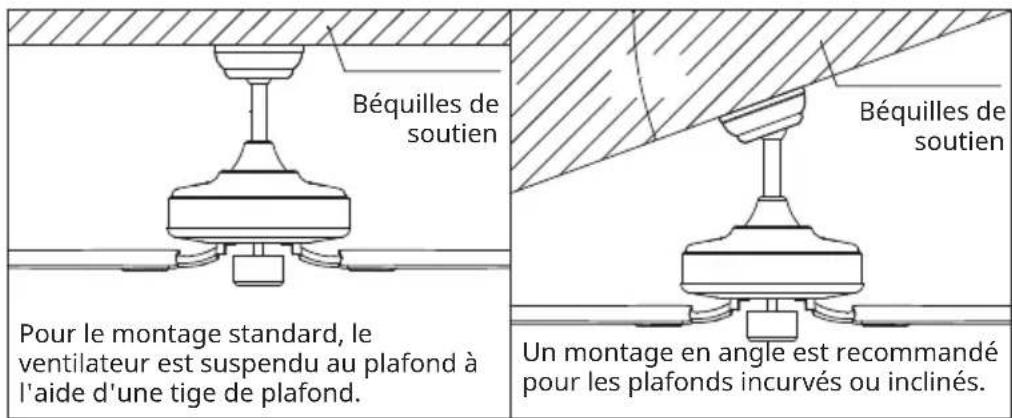

Montage de la tige de plafond

Ce ventilateur peut être monté sur un plafond ordinaire ou vous à l'aide d'une tige de plafond. La longueur de suspension peut être allongée avec une tige de plafond plus longue.

Les outils suivants sont nécessaires pour l'installation : tournevis, tournevis plat, pince ou clé régable, escabeau, coupe-fil et ruban isolant.

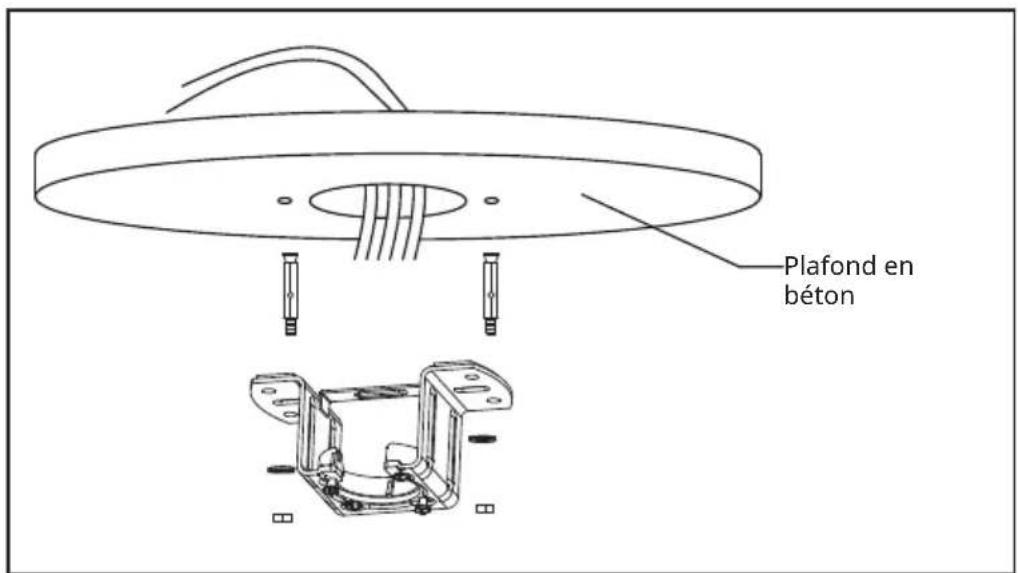

Veuillezincer un trou ( 8mm) dans le plafond en beton et inserer les chevilles et les vis.

Alignez le support avec le trou et serrez le support avec I'écrou.

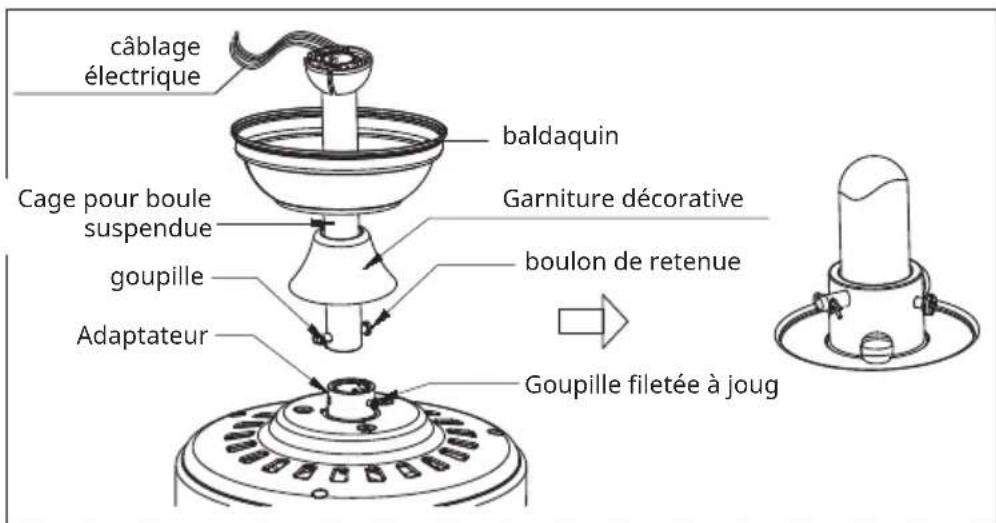

Assemblage et suspension du ventilateur

Pour éndre la longueur de suspension de votre ventilateur, vous devrez restirer la boule suspendue de la tige de 6" incluse afin de l'utiliser avec une tige allongée (incluse) (si vous souhaitez utiliser la tige de 6", veillez continuer avec les instructions ci-dessous).

Pour-retirer la boule de suspension, desserrez la vis de réglage sur la boule de suspension et retirez la goupille fendue et le boulon de retenue. Abaissez la boule suspendue et retirez la goupille d'arrêt. Faites glisser la boule suspendue de la tige de plafond d'origine A et faites-la glisser vers le bas de la tige de suspension la plus longue B (il y a un trou de vis de réglage en haut de la tige de plafond; utilisez ce trou pour ajuster la vis de réglage).

Insérez la goupille d'arrêt dans le haut de la barre de descente étendue et soulevez la boule suspendue. Assurez-vous que la goupille d'arrêt s'aligne avec les fentes à l'intérieur de la boule suspendue et serrez fermement la vis de réglage.

Astuce : Pour préparer le passage des fils électriques dans le tube diagonal, placez un petit morceau de ruban isolant sur les extrémités des fils électriques. Cela Maintiendra les fils ensemble lorsqu'ils passeront dans le tube inférieur.

Desserrez les vis de réglage et l'écrou en haut du boîtier du moteur. Retirez la goupille et le support de la barre inférieure (si ce n'est pas déjà fait). Insérez la tige de plafond à travers le baldaquin.

Faites passer les fils électriques à travers la tige de plafond et retirez l'excedent de fil du haut de la tige de plafond.

Insérez la tige de plafond dans le jogu du boitier du moteur. Insérez le boulon de retenue et fixez-le avec la goupille fendue que vous avez precedemment retiree. Serrez fermement les vis de réglage du jogu et I'écrou. Abaissez le baldaquin sur le carter du moteur.

Connexion à la télécommande

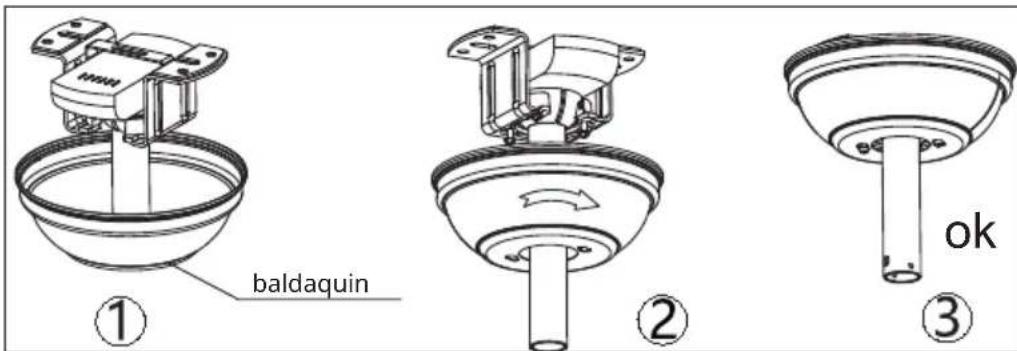

Fixation du baldaquin

Soulevez le baldaquin sur le support de plafond et alignez les vis desserrées sur le support de plafond avec les fentes du baldaquin. Tournez le baldaquin pour le verrouiller. Réinsérez les vis et serrez toutes les vis avec un tournevis.

Si le support de plafond est fixé à la pince et peut maintainir le ventilateur de plafond, vous pouvezMAINANT suspendRE le ventilateur. Saisissez fermement le ventilateur avec les deux mains. Guidez MAINANT LA tige de plafond vers le bas à travers l'ouverture du support de plafond et laissez la boule suspendue reposer sur le support de plafond. Faites pivoter la fente de la boule suspendue jusqu'à ce qu'elle s'aligne avec la languette de montage au plafond.

Astuce : demandez de l'aide pour tener l'échelle et de soulever le ventilateur vers vous une fois que vous âtes sur l'échelle.

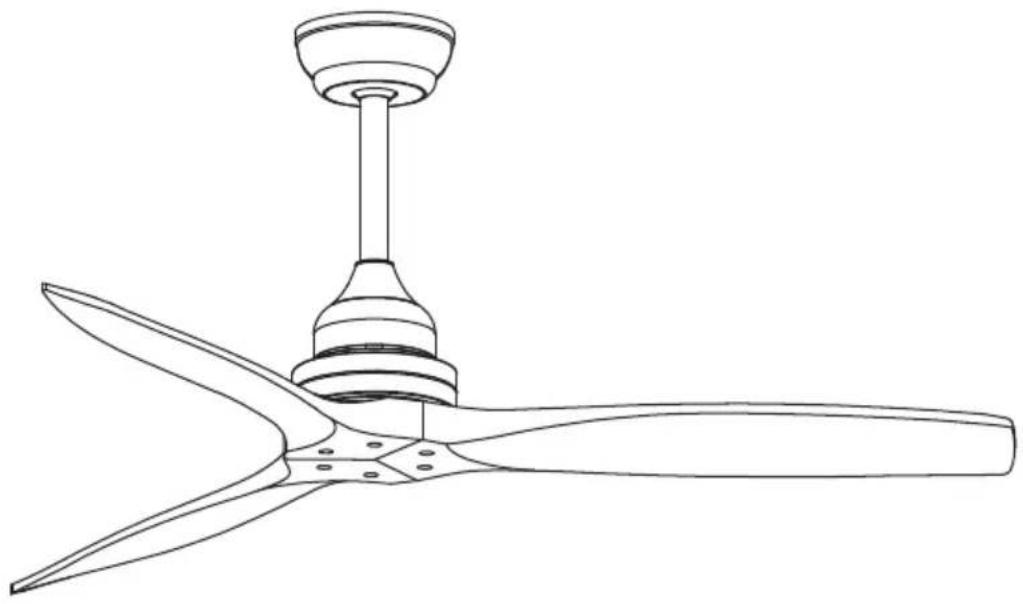

Fixation de la pale

Gain de temps : les rondelles des vis de bras de pales peuvent etre placees sur chaque vis de pale avant d'installer les pales.

Alignez les trouss pour les pales avec les trouss pour les vis du moteur et serrez toutes les vis une fois que toutes les pales sont installées. Avant de fixer définitivement les vis, repétez le processus avec le reste des pales.

Remarque: Serrez les vis du bras de pale deux fois.

UTILISATION

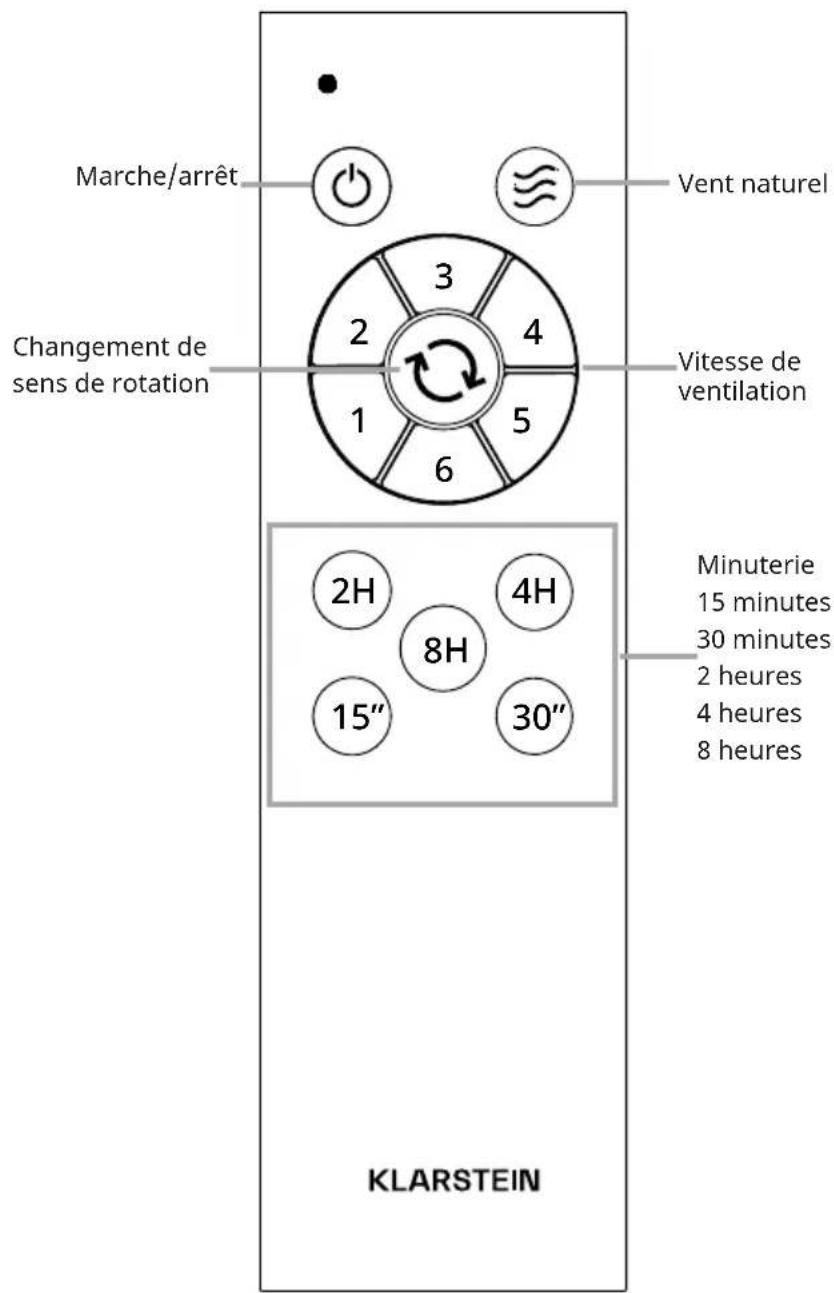

Télécommande

CONTRôle DE L'APPAREIL PAR SMARTPHONE

Pour les modèles 10046085, 10046086, 10046899

Connectez votre appareil Klarstein à votre WiFi domestique pour le contrôle comfortablement à l'aide de l'application Klarstein associée. L'application vous permet non seulement de contrôle l'ordinateur distance sur votre smartphone, mais vous donne également accès à des recettes et à d'autres informations.

Procedez comme suit pour connecter votre smartphone à votre(APpeareil Klarstein :

1 Téléchargez d'abord l'application Klarstein en scannant le code QR avec votre smartphone (voir ci-dessous) ou téléchargez-la directement depuis l'App Store ou Google Play.
2 Assurez-vous que votre smartphone est connecté au réseau WiFi auquel vous poulez connecter votre appareil Klarstein.
3 Ouvrez l'application Klarstein.
4 Connectez-vous à votre compte. Si vous n'avez pas encore de compte, enregistrez-vous dans l'application Klarstein.
5 Suivez les instructions dans l'application.

Téléchargement de l'application

Utilisez la fonction scan de votre téléphone portable pour scanner le code QR et enregistrer l'application sur votre smartphone.

Remarque: au premier démarriage, l'application vous fournit des informations supplémentaires sur son'utilisation et une assistance pour étabir une connexion avec votre appareil.

iOS Android

Résolution des problèmes et des difficultés de connexion

Si vous appeareil Blumfeldt est introuvable sur le Wifi, vérifie les points suivants :

1 L'appareil n'est pas branché. Vérifiez que votre apparéil est branché à une prise.
2 L'appareil ne se trouve pas en mode d'appairage. Vérifiez que levoyant WiFi (LED) du panneau de commande de l'appareil intelligent clignote comme décrit dans les instructions "Réinitialiser les paramètres WiFi" pour votre apparéil intelligent (les instructions se trouvent généralement sous Connexion de l'appareil).
3 Le point d'accès WiFi ne fonctionne pas sur 2,4 GHz. Assurez-vous que vous point d'accès fonctionne sur la bande 2,4 GHz et que vous disposez de votre propre SSID sur la bande 2,4 GHz. Si vous n'étés pas sur de la bande de fonctionnement de votre point d'accès, veuillez contacter vous fournisseur d'accès Internet.

Important: veuillez notes que si vous routeur WiFi a une double bande - c'est-à-dire qu'il fonctionne à la fois dans les bandes 2,4 GHz et 5 GHz - vous devez séparez les SSID pour chaque bande et les 2,4 GHz Utilisez le SSID GHz pour vous connecter.

4 Vérifiez les paramètres du pare-feu de votre réseau WiFi. Le paramétrage de pare-feu de votre réseau WiFi peut ne pas permettre à l'application Klarstein de configurer les paramètres WiFi sur votre appareil connecté. Veuillez vous assurer que vous n'utilise pas un réseau WiFi public, par ex. aéroports, mortoirs, entreprises, etc.
5 Differentes données de connexion dans le smartphone et dans l'application. Vérifiez que les données de connexion WiFi saisies dans l'application Klarstein correspondant à celles de votre smartphone.

Si vous avez suivi les instructions ci-dessus et que vous smartphone ne parlient toujours pas à se connecter à l'application, veuillez nous envoyer un e-mail pour obtenir de l'aide : [e-mail]

CONSEILS POUR LE RECYCLAGE

S'il existe une règlementation pour l'élimination ou le recyclage des apparèils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet apparéil ne doit pas être jeté avec les ordures menagères. Vous doivent le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'information sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets menagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures menagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usages. La mise au rebut conforme aux régles protège l'environnement et la santé de vossemblables des conséquences négatives.

Déclaration de CONFORMITE

Fabricant :

Le soussigné, Chal-Tec GmbH, déclare que l'équipement radioélectrique du type Santa Elena est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : use.berlin/10046085

Exigences en matière d'information sur les produits selon de RÉGLEMENT (UE) No 206/2012
Informations d'identification du ou des modèles:
10046084, 10046898, 10047993 - Klarstein Santa Elena Ceiling Fan
Description Symbole Valeur Unité
Débit d'air maximal F Vitesse 1: 56,8		Vitesse 2: 85,2Vitesse 3: 116,4Vitesse 4: 139,8Vitesse 5: 156,3Vitesse 6: 170,6	m3/min
Puisance absorbée P Vitesse 1: 4,5		Vitesse 2: 7,6Vitesse 3: 12,5Vitesse 4: 18,5Vitesse 5: 25,1Vitesse 6: 35,0	W
Valeur de service SV Vitesse 1: 12,7		Vitesse 2: 11,3Vitesse 3: 9,3Vitesse 4: 7,5Vitesse 5: 6,2Vitesse 6: 4,9	(m3/min)/W
Consommation d'électricité en mode «veille»	PSB 0,5 W
Niveau de puissance acoustique	LWA Vitesse 1: 33,6	Vitesse 2: 34,1Vitesse 3: 36,6Vitesse 4: 39,7Vitesse 5: 43,2Vitesse 6: 47,0	dB(A)
Vitesse maximale de l'air c Vitesse	1: 1,0	Vitesse 2: 1,5Vitesse 3: 1,8Vitesse 4: 2,2Vitesse 5: 2,4Vitesse 6: 2,8	m/s
Norme de mesure de la valeur de service	IEC 60879:2019
Coordonnées de contact pour tout complément d'information	Chal-Tec GmbHMühlenstraße 2510243 BerlinAllemagne
