Sky Breeze Smart - Ventilateur Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur sur pied avec télécommande, 3 vitesses de ventilation, oscillation à 90°, hauteur réglable.
Utilisation	Idéal pour rafraîchir les pièces, utilisation intérieure, facile à déplacer grâce à sa légèreté.
Maintenance et réparation	Nettoyage régulier des grilles et des pales, vérification des câbles d'alimentation, remplacement des pièces usées par un professionnel recommandé.
Sécurité	Protection contre la surchauffe, grille de protection pour éviter les accidents, ne pas utiliser à proximité de l'eau.
Informations générales	Consommation énergétique faible, design moderne, garantie constructeur de 2 ans.

FOIRE AUX QUESTIONS - Sky Breeze Smart Klarstein

Comment allumer le ventilateur Klarstein Sky Breeze Smart ?

Pour allumer le ventilateur, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle ou utilisez l'application mobile si vous avez connecté le ventilateur à votre réseau Wi-Fi.

Comment régler la vitesse du ventilateur ?

Vous pouvez régler la vitesse du ventilateur en utilisant le bouton de vitesse sur le panneau de contrôle ou via l'application mobile en choisissant parmi les différentes options de vitesse.

Le ventilateur fait un bruit étrange. Que faire ?

Vérifiez si le ventilateur est correctement installé et s'il n'y a pas d'objets bloquant les pales. Si le problème persiste, contactez le service client pour assistance.

Comment connecter le ventilateur à mon réseau Wi-Fi ?

Téléchargez l'application Klarstein, suivez les instructions pour ajouter un nouvel appareil et entrez les informations de votre réseau Wi-Fi pour connecter le ventilateur.

Le ventilateur ne s'allume pas. Que faire ?

Assurez-vous que le ventilateur est correctement branché à une prise fonctionnelle. Essayez de réinitialiser l'appareil en débranchant puis en rebranchant l'alimentation.

Comment nettoyer le ventilateur ?

Pour nettoyer le ventilateur, éteignez-le et débranchez-le. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Ne pas immerger le ventilateur dans l'eau.

Puis-je utiliser le ventilateur à l'extérieur ?

Le Klarstein Sky Breeze Smart est conçu pour une utilisation en intérieur. Évitez de l'utiliser à l'extérieur pour prévenir les dommages dus aux intempéries.

Comment régler le minuteur du ventilateur ?

Vous pouvez régler le minuteur en utilisant le bouton de minuterie sur le panneau de contrôle ou via l'application mobile pour définir le temps de fonctionnement souhaité.

Le ventilateur ne répond pas à la télécommande. Que faire ?

Vérifiez que les piles de la télécommande sont chargées et installées correctement. Si le problème persiste, essayez de réinitialiser le ventilateur.

Y a-t-il une fonction de rotation automatique ?

Oui, le Klarstein Sky Breeze Smart dispose d'une fonction de rotation automatique. Vous pouvez l'activer via le panneau de contrôle ou l'application mobile.

Quelle est la garantie du produit ?

La garantie standard pour le Klarstein Sky Breeze Smart est de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

MODE D'EMPLOI Sky Breeze Smart Klarstein

Ventilateur de plafond

Ventilador de techo

Nous vous félicitons d'avoir acheté cet appareil. Veuillez lire attentivement les instructions suivantes et les respecter afin d'éviter tout dommage potentiel. Nous déclinons toute responsabilité pour les dommages causés par le non-respect des instructions et une utilisation inappropriée. Scannez le code QR pour accéder au dernier manuel d'utilisation et à d'autres informations sur le produit.

Consignes de sécurité 60

Contenu de la livraison 61

Aperçu 63

Installation 64

Assemblage 66

Contrôle de l'appareil par smartphone 72

Nettoyage et entretien 74

Dépannage 74

Conseils pour le recyclage 75

Déclaration de conformité 75

FICHE TECHNIQUE

Numéro d'article 10047037, 10047038, 10048079, 10048080
Alimentation électrique 220-240 V ~ 50 Hz
Puissance de ventilateur 27 W
Type de lampe LED 16 W relégable	[=xx]
Température de couleur 3000 K, 4000 K, 6500 K
Indice de rendu des couleurs (CRI) ≥80 Ra
Débit volumétrique maximal 170 m	^3/min
Bande de fréquencePuissance maximale d'émission	433 MHz10 dBm
Ce produit contient une source lumineuse de classe d'efficacité énergétique E.

CONSIGNES DE SÉCURITÉ

- Ne jamais fixer le ventilateur à une prise de courant, mais au plafond lui-même.

- La distance minimale entre les pales du ventilateur et le sol doit être supérieure à 2,3 m. La capacité de charge minimale du crochet auquel le ventilateur est suspendu doit être de 100 kg.

- Veillez à installer un interrupteur de déconnexion à tous les pôles avec une séparation de contact d'au moins 3 mm entre les pôles dans le câblage d'alimentation du ventilateur de plafond.

- Tout le câblage doit être conforme aux codes électriques nationaux et locaux. Si vous n'êtes pas familier avec le câblage, consultez un électricien qualifié.

- Pour éviter tout risque d'électrocution, avant d'installer votre ventilateur, coupez l'alimentation en éteignant les disjoncteurs de la boîte à fusibles et de l'interrupteur mural associé. Si vous ne pouvez pas verrouiller les disjoncteurs en position d'arrêt, fixez solidement un dispositif d'avertissement visible, tel qu'un panneau, sur le panneau de service.

- La référence du modèle ou du type de luminaires qui peuvent être installés dans les ventilateurs construits à cet effet.

- Couper l'alimentation avant de procéder à la connexion.

- Le câblage électrique doit être conforme à la réglementation locale.

- Le ventilateur doit être correctement mis à la terre pour éviter tout risque de choc électrique.

- Ne jamais installer le ventilateur dans une pièce humide ou mouillée.

- Soyez prudent lorsque vous travaillez à proximité des pales en rotation.

- Pour réduire les risques de blessures, fixez le ventilateur directement à la structure de soutien du bâtiment conformément à ces instructions et n'utilisez que le matériel fourni.

- Cet appareil ne peut être utilisé que par des enfants âgés de 8 ans ou plus et des personnes dont les capacités physiques, sensorielles et mentales sont limitées et/ou dénuées d'expérience et de connaissances, à condition qu'elles aient été initiées à l'utilisation de l'appareil par une personne responsable qui comprend les risques associés.

- Les enfants doivent être surveillés pour ne pas jouer avec l'appareil.

- Assurez-vous que le ventilateur est éteint avant de retirer la protection.

- Prendre des précautions pour éviter le reflux de gaz dans la pièce à partir du conduit ouvert d'un appareil à gaz ou d'un autre appareil à combustible (pour les ventilateurs de gaine et de cloison).

- Pour réduire les risques d'incendie, d'électrocution ou d'endommagement du moteur, n'utilisez pas de variateur de vitesse à semi-conducteurs avec ce ventilateur. N'utiliser que des variateurs de vitesse.

Remarque: Faites toujours installer votre ventilateur par quelqu'un qui s'y connaît en matière de câblage électrique.

CONTENU DE LA LIVRAISON

Verrière
Couverture étanche Tige de descente et boule de suspension			Tige coulissante
Support de suspension Caches décoratifs Moteur
Pale Panneau de la lampe Abat-jour
Source lumineuse LED Contrôle à distance Paquet en spirale

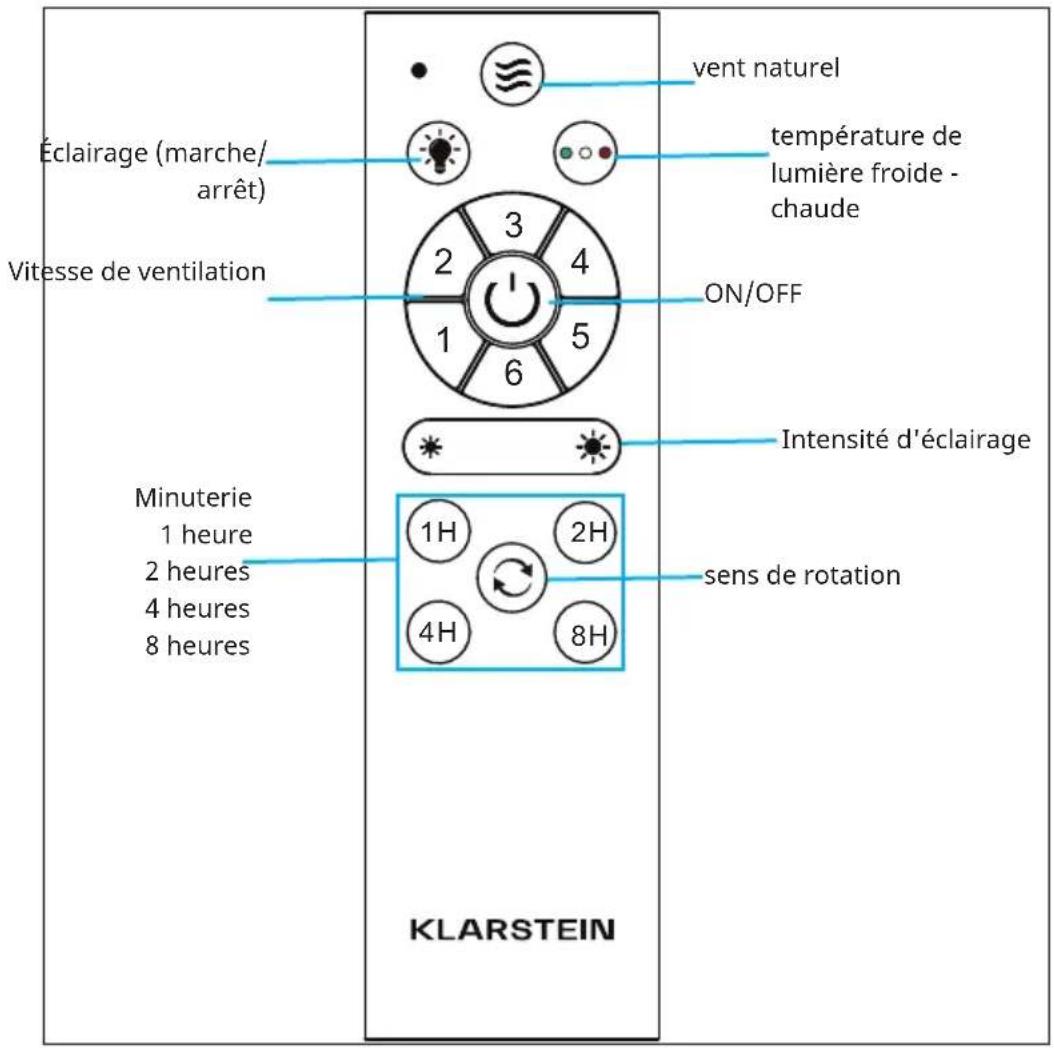

Contrôle à distance

Eclairage (marche/ arrêt) Vitesse de ventilation Minuterie 1 heure 2 heures 4 heures 8 heures KLARSTEIN vent naturel température de lumière froide - chaude ON/OFF Intensité d'éclairage sens de rotation

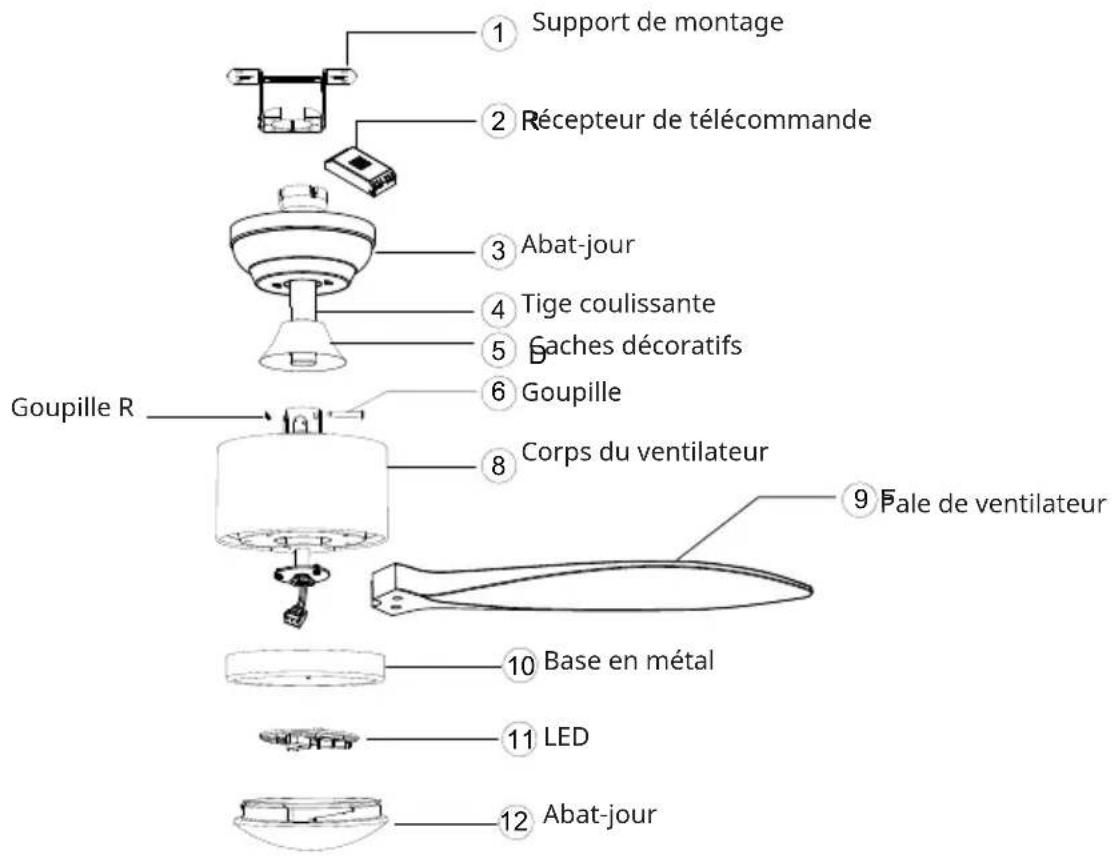

APERÇU

Support de montage Récepteur de télécommande Abat-jour Tige coulissante Gaches décoratifs Goupille Corps du ventilateur Pale de ventilateur Goupille R Base en métal LED Abat-jour

INSTALLATION

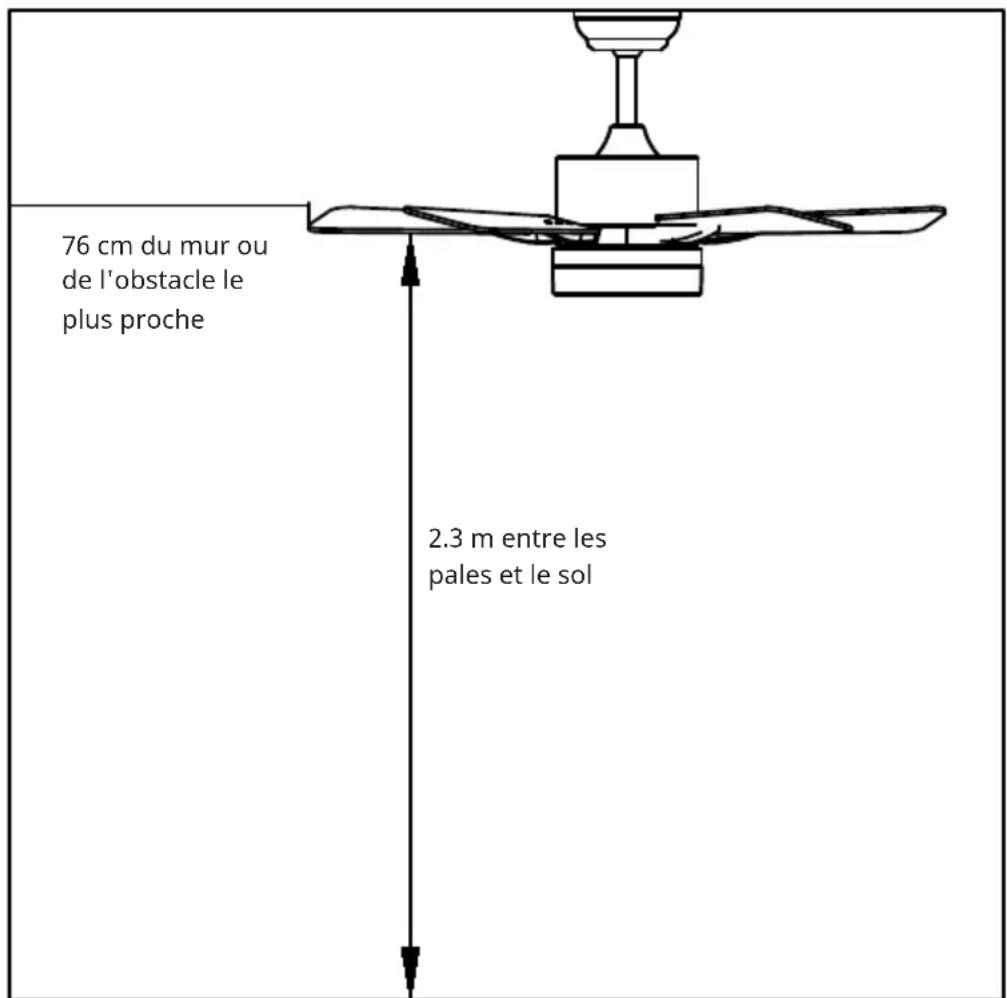

Préparatifs de l'installation

Pour éviter les blessures et les dommages, veillez à ce que l'emplacement de suspension permette aux pales d'être à 2,3 m du sol et à 76 cm d'un mur ou d'un obstacle. Assurez-vous que la boîte de jonction est solidement fixée à la structure du bâtiment et qu'elle peut supporter tout le poids du ventilateur.

76 cm du mur ou de l'obstacle le plus proche 2.3 m entre les pales et le sol

L'installation nécessite les outils suivants

Tournevis, tournevis plat, pince ou clé à molette, escabeau, pince coupante et ruban adhésif.

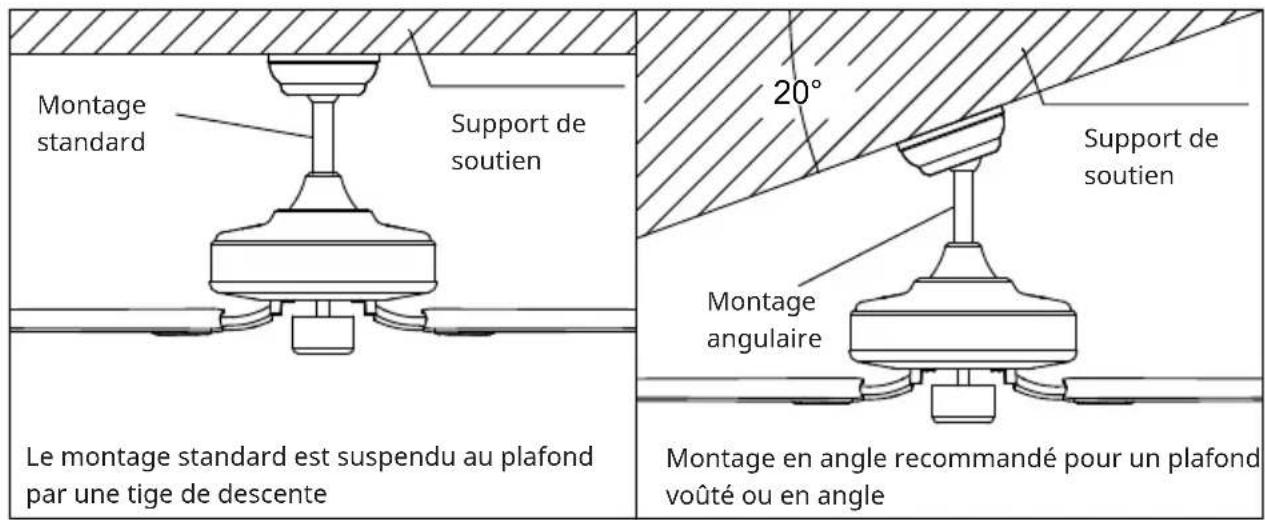

Préparation de l'emplacement du ventilateur

Ce ventilateur peut être monté sur un plafond normal ou voûté à l'aide d'une tige de suspension. La longueur de suspension peut être augmentée en utilisant une tige plus longue.

Montage standard Support de soutien Le montage standard est suspendu au plafond par une tige de descente 20° Support de soutien Montage angulaire Montage en angle recommandé pour un plafond voûté ou en angle

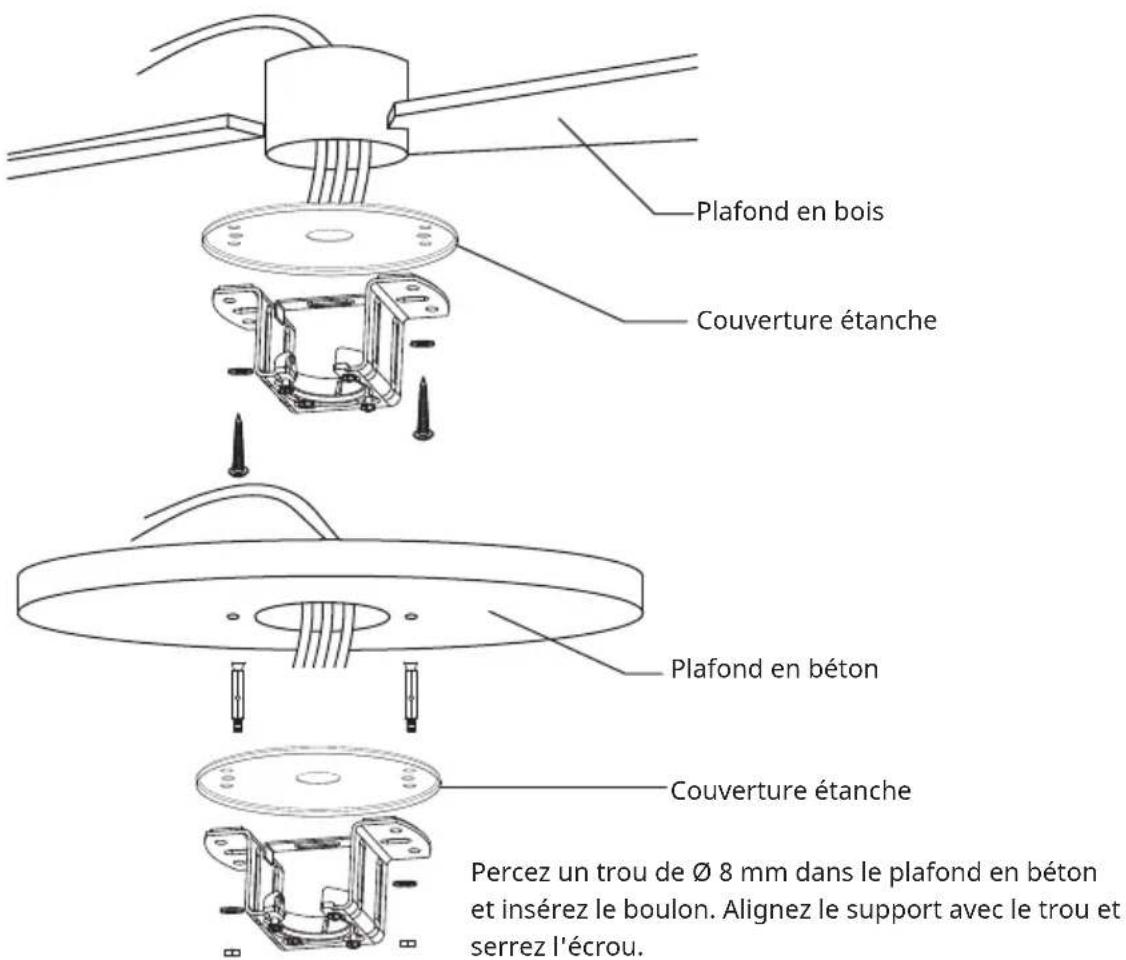

Installation du support de suspension

Plafond en bois Couverture étanche Plafond en béton Couverture étanche Percez un trou de ∅ 8 mm dans le plafond en béton et insérez le boulon. Alignez le support avec le trou et serrez l'écrou.

ASSEMBLAGE

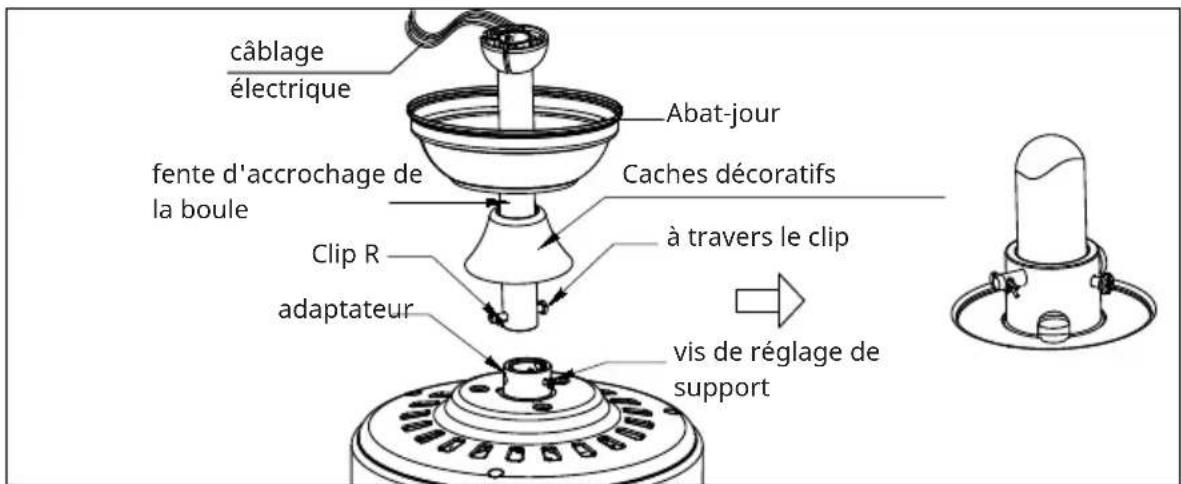

Assemblage et suspension du ventilateur

câblage électrique fente d'accrochage de la boule Clip R adaptateur Abat-jour Caches décoratifs à travers le clip vis de réglage de support

• Si vous souhaitez augmenter la longueur de suspension de votre ventilateur, vous devrez retirer la boule de suspension de la tige de descente de 6" fournie pour l'utiliser avec une tige de descente rallongée (fournie) (si vous souhaitez utiliser la tige de descente de 6", veuillez suivre les instructions ci-dessous).
• Pour retirer la boule de suspension, desserrez la vis de réglage de la boule de suspension et retirez la goupille et le clip. Abaissez la boule de suspension et retirez la goupille d'arrêt. Faites glisser la boule de suspension hors de la tige de descente d'origine A et faites-la glisser le long de la tige de descente plus longue B (notez que la partie supérieure de la tige de descente comporte un trou de vis de réglage ; utilisez ce trou pour régler la vis de réglage).
• Insérer la goupille d'arrêt dans la partie supérieure de la tige de descente prolongée et soulever la boule de suspension.
• Veillez à ce que la goupille d'arrêt s'aligne sur les fentes situées à l'intérieur de la boule de suspension et serrez fermement la vis de réglage.

Remarque : pour préparer l'enfilage des fils électriques dans la tige de descente, appliquez un petit morceau de ruban adhésif électrique aux extrémités des fils électriques - cela maintiendra les fils ensemble lorsqu'ils seront enfilés dans la tige de descente.

• Desserrer les vis de fixation de l'étrier et l'écrou en haut du carter du moteur. Retirez la goupille et le clip de la tige de suspension (si ce n'est pas déjà fait). Faites glisser la tige de suspension à travers la verrière.
• Faites passer les fils électriques dans la tige de suspension et enlevez le surplus de fil en haut de la tige de suspension.
• Insérer la tige de descente dans l'arcade du carter du moteur et remettre en place la goupille et le clip retirés précédemment. Serrer fermement les vis de fixation du support et l'écrou.
• Abaisser l'abat-jour sur le boîtier du moteur.

DC: rayures vertes/ jaunes Câble de terre L N L (noir) e input N (bleu) Remote control receiver Neutre N (blanc) Light hair blue Gris Moteur à courant continu L Moteur CC rose L Red DC motor L Rouge Moteur CC L Receiver place Emplacement du recepteur

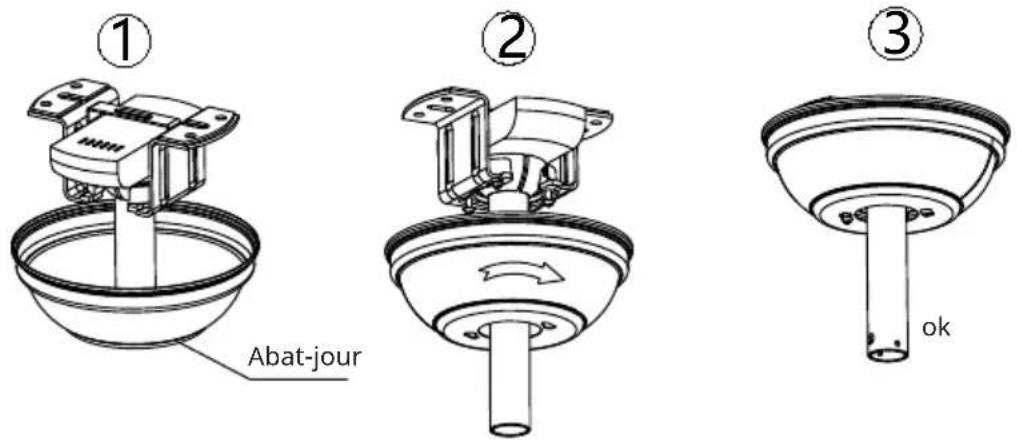

Assemblage du abat-jour

Soulevez l'auvent jusqu'au support de suspension, en alignant les vis desserrées du support de suspension sur les trous oblongs de l'auvent. Tournez l'auvent pour le verrouiller. Réinsérez les vis et fixez-les à l'aide d'un tournevis.

Le support de suspension étant fixé à la boîte de sortie et pouvant supporter le ventilateur, vous êtes maintenant prêt à suspendre votre ventilateur. Saisissez fermement le ventilateur à deux mains. Faites glisser la tige de descente à travers l'ouverture du support de suspension et laissez la boule de suspension reposer sur le support de suspension. Tournez la fente de la boule de suspension jusqu'à ce qu'elle s'aligne sur la languette du support de suspension.

Remarque: Faites-vous aider par une autre personne pour tenir l'escabeau en place et soulever le ventilateur jusqu'à vous une fois que vous êtes sur l'échelle.

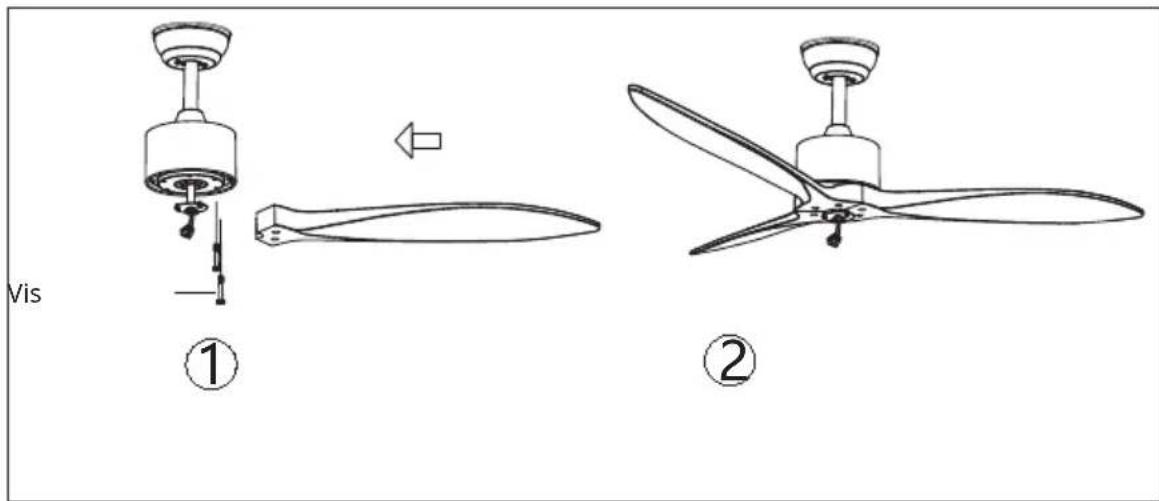

Assemblage des pales

Vis ① ②

Gain de temps: Les rondelles pour les vis de pales peuvent être montées sur chaque vis de lame avant que les pales ne soient montées.

Alignez les trous des pales sur les trous des vis du moteur et serrez toutes les vis lorsque toutes les pales sont montées. Répétez l'opération avec les autres bras de pale avant de fixer définitivement les vis.

Remarque: Serrez les vis des pales deux fois.

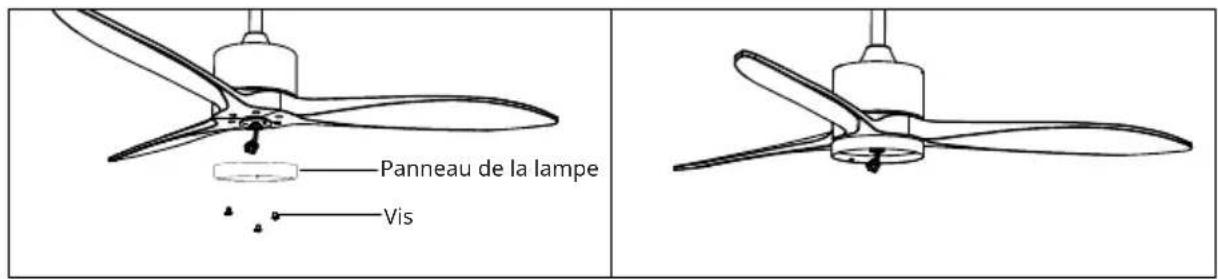

Assemblage du panneau LED

Panneau de la lampe Vis

- Dévisser une vis de réglage. - Fixez le panneau LED à la base du ventilateur en insérant les deux autres têtes de vis dans les fentes du trou de serrure, tournez-le en place, puis fixez la vis précédente en alignant le trou de la vis et le trou de la base du ventilateur, serrez les deux vis restantes pour fixer le panneau LED

Remarque : Lors de l'installation ou du retrait du panneau LED, veuillez conserver les tampons d'isolation intacts. Un serrage trop important ou trop rapide des vis de réglage risque d'endommager les plaques d'isolation. Faites-vous aider d'une autre personne pour maintenir l'escabeau en place et soulever le ventilateur vers vous une fois que vous êtes sur l'échelle.

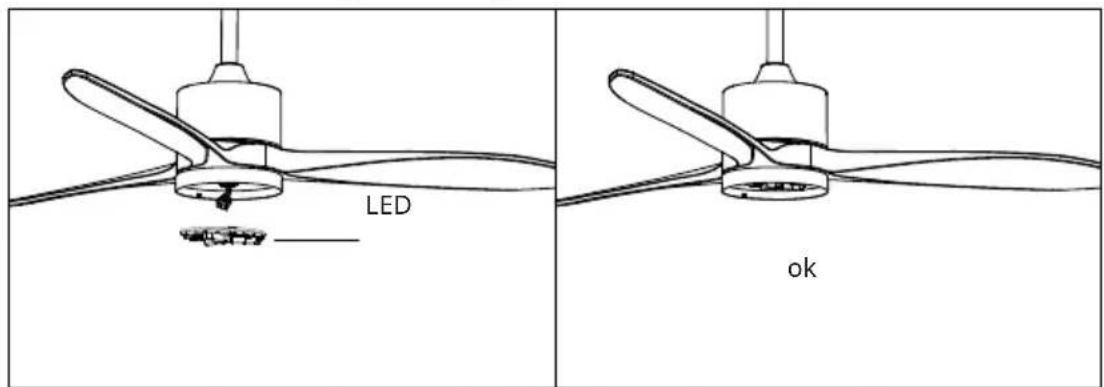

Assemblage de l'abat-jour

LED ok

Remettre le couvercle et l'abat-jour sur le panneau LED.

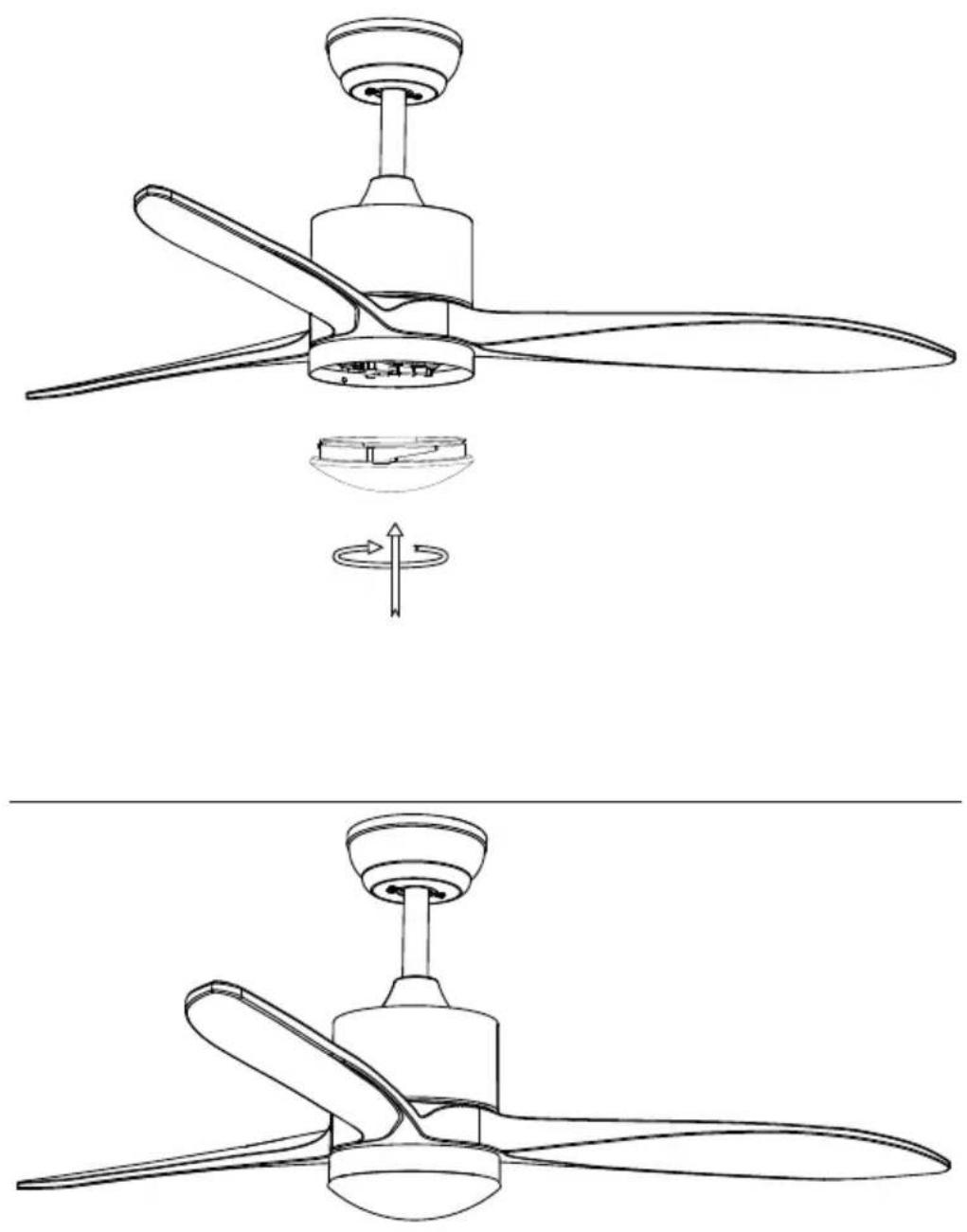

Assemblage du panneau décoratif

Remettez le couvercle et l'abat-jour en place sur le panneau LED et fixez-les à l'aide de clips décoratifs et de boulons.

CONTRÔLE DE L'APPAREIL PAR SMARTPHONE

Si vous connectez l'appareil à votre réseau Wi-Fi domestique, vous pouvez l'utiliser facilement via l'application Klarstein associée. L'application vous permet non seulement de contrôler à distance l'appareil via votre smartphone, mais vous donne également accès à des recettes et à des informations supplémentaires.

Procédez comme suit pour connecter votre smartphone avec votre appareil Klarstein :

1. Téléchargez d'abord l'application Klarstein en scannant le code QR avec votre smartphone (voir ci-dessous) ou téléchargez-le directement depuis l'App Store ou Google Play.
2. Assurez-vous que votre smartphone est connecté au même réseau WiFi que votre appareil Klarstein.
3. Ouvrez l'application Klarstein.
4. Connectez-vous avec votre compte. Si vous n'avez pas encore de compte, inscrivez-vous dans l'application Klarstein.
5. Suivez les indications de l'application.

Téléchargement de l'application

Utilisez la fonction de scan de votre téléphone portable pour scanner le QR Code et télécharger l'application sur votre smartphone.

Remarque : L'application fournit des informations supplémentaires sur la façon d'utiliser l'application et de l'aide sur la façon de se connecter à votre appareil dès que vous l'ouvrez pour la première fois.

iOS Android

Résolution des problèmes de connexion

Si votre appareil Klarstein est introuvable dans le Wifi, vérifiez les points suivants :

1. L'appareil n'est pas branché. Vérifiez que votre appareil est branché à une prise.
2. L'appareil ne se trouve pas en mode d'appairage. Vérifiez que le voyant WiFi (LED) du panneau de commande de l'appareil intelligent clignote comme décrit dans les instructions „Réinitialiser les paramètres WiFi“ pour votre appareil intelligent (les instructions se trouvent généralement sous Connexion de l'appareil).
3. Le point d'accès WiFi ne fonctionne pas sur 5 GHz. Assurez-vous que votre point d'accès fonctionne sur la bande 2,4 GHz et que vous disposez de votre propre SSID sur la bande 2,4 GHz. Si vous n'êtes pas sûr de la bande de fonctionnement de votre point d'accès, veuillez contacter votre fournisseur d'accès Internet.

Important : veuillez noter que si votre routeur WiFi a une double bande - c'est-à-dire qu'il fonctionne à la fois dans les bandes 2,4 GHz et 5 GHz - vous devez séparez les SSID pour chaque bande et les 2,4 GHz Utilisez le SSID GHz pour vous connecter.

1. Vérifiez les paramètres du pare-feu de votre réseau WiFi. Le paramétrage de pare-feu de votre réseau Wi-Fi peut ne pas permettre à l'application Klarstein de configurer les paramètres Wi-Fi sur votre appareil connecté. Veuillez vous assurer que vous n'utilisez pas un réseau WiFi public, par ex. aéroports, dortoirs, entreprises, etc.

2. Différentes données de connexion dans le smartphone et dans l'application. Vérifiez que les données de connexion WiFi saisies dans l'application Klarstein correspondent à celles de votre smartphone.

Si vous avez suivi les instructions ci-dessus et que votre smartphone ne parvient toujours pas à se connecter à l'application, veuillez nous envoyer un e-mail pour obtenir de l'aide : [e-mail]

NETTOYAGE ET ENTRETIEN

- Débranchez toujours l'appareil de l'alimentation électrique avant de le nettoyer ou d'effectuer des travaux d'entretien.

• N'utilisez jamais une éponge mouillée pour nettoyer l'appareil.

- Afin de ne pas endommager le produit, il est conseillé d'utiliser un équipement adapté aux surfaces et produits sensibles pour ralentir l'usure de l'appareil.

DÉPANNAGE

Problème Cause possible Approche
Le ventilateur ne tourne pas.	Fusible ou disjoncteur grillé. Vérifiez vos fusibles.
	Câbles desserrés. Vérifier que les connexions ne sont pas desserrées.
	La vitesse n'a pas été réglée correctement.	Sélectionner une vitesse.
Le ventilateur fait du bruit.	Le cache supérieur touche le plafond.	Veillez à ce qu'il y ait une distance minimale de 3 mm entre le cache supérieur et le plafond.
	Les vis des pales du rotor sont desserrées.	Serrer les vis.
	Le ventilateur de plafond n'est pas correctement fixé au plafond.	Serrer toutes les vis de la platine de suspension.
	La vitesse n'est pas réglée correctement.	Sélectionner une vitesse.
Le ventilateur oscille.	Les pales du rotor ne sont pas réglées horizontalement par rapport au plafond.	Déplacez le ventilateur de manière à ce que toutes les pales soient à la même hauteur par rapport au plafond.
	Les vis des pales du rotor sont desserrées.	Serrer les vis.

CONSEILS POUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagées. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives.

Le soussigné, Chal-Tec GmbH, déclare que l'équipement radioélectrique du type Sky Breeze Smart est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : use.berlin/10047037

Exigences en matière d'information sur les produits selon de RÈGLEMENT (UE) No 206/2012
Informations d'identification du ou des modèles:
10047037, 10047038, 10048079, 10048080 Klarstein SkyBreeze Smart
Description Symbole Valeur Unité
Débit d'air maximal F 169,6 m3/min
Puissance absorbée P 26,8 W
Valeur de service SV 3,3 (m3/min)/W
Consommation d'électricité en mode «veille»	PSB 0,45 W
Niveau de puissance acoustique	LWA <45 dB dB(A)
Vitesse maximale de l'air c 2,5 m/s
Norme de mesure de la valeur de service	IEC 60879:2019
Coordonnées de contact pour tout complément d'information	Chal-Tec GmbHMühlenstraße 2510243 BerlinAllemagne
