MANUAL DE USUARIO Sky Breeze Smart Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para acceder al manual de usuario más reciente y a más información sobre el producto.

Indicaciones de seguridad 42

Volumen de suministro 43

Descripción 45

Instalación 46

Montaje 48

Control del aparato mediante teléfono inteligente 54

Limpieza y cuidado 56

Detección y reparación de anomalías 56

Retirada del aparato 57

Declaración de conformidad 57

DATOS TÉCNICOS

Número de artículo 10047037, 10047038, 10048079, 10048080
Alimentación 220-240 V ~ 50 Hz
Rendimiento del ventilador 27 W
Tipo de lámpara LED 16 W regulable	[39/32]
Temperatura de color 3000 K, 4000 K	6500 K
Índice de reproducción cromática ≥80 Ra
Caudal máximo 170 m	^3/min
Banda de frecuenciaPotencia máxima de transmisión	433 MHz10 dBm
Este producto contiene una fuente de luz de clase de eficiencia energética E.

INDICACIONES DE SEGURIDAD

• No fije nunca el ventilador a una toma de corriente, sino al propio techo.
• La distancia mínima entre las aspas del ventilador y el suelo debe ser superior a 2,3 m. La capacidad de carga mínima del gancho del que cuelga el ventilador debe ser de 100 kg.
• Asegúrese de instalar un interruptor de desconexión de todos los polos con una separación de contactos de al menos 3 mm entre polos en el cableado de alimentación del ventilador de techo.
• Todo el cableado debe cumplir los códigos eléctricos nacionales y locales. Si no está familiarizado con el cableado, consulte a un electricista cualificado.
• Para evitar posibles descargas eléctricas, antes de instalar su ventilador, desconecte la corriente apagando los disyuntores de la caja de fusibles y la ubicación del interruptor de pared asociado. Si no puede bloquear los disyuntores en la posición de apagado, fije un dispositivo de advertencia bien visible, como un cartel, al panel de servicio.
• El modelo o tipo de referencia de las luminarias que pueden instalarse en los ventiladores construidos a tal efecto.
• Desconecte la alimentación antes de conectar.
• El cableado eléctrico debe ser conforme a la normativa local.
• El ventilador debe estar correctamente conectado a tierra para evitar el riesgo de descargas eléctricas.
• Nunca monte el ventilador en una habitación húmeda o mojada.
• Tenga cuidado al trabajar cerca de las aspas giratorias.
• Para reducir el riesgo de lesiones personales, fije el ventilador directamente a la estructura de soporte del edificio de acuerdo con estas instrucciones y utilice únicamente los herrajes suministrados.
• Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica, o con falta de experiencia y conocimientos pueden utilizar el aparato si han sido previamente instruidos por su tutor o supervisor sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.
• Para reducir el riesgo de incendio, descarga eléctrica o daños en el motor, no utilice un regulador de velocidad de estado sólido con este ventilador. Utilice únicamente variadores de velocidad.
• No permita que los niños jueguen con el aparato.
• Asegúrese de que el ventilador está desconectado de la red eléctrica antes de retirar la protección.
• Tome precauciones para evitar el reflujo de gases a la habitación desde el conducto de humos abierto de aparatos de gas u otros combustibles (para ventiladores de conductos y tabiques).

Nota: Encargue siempre la instalación de su ventilador a una persona con conocimientos de cableado eléctrico.

VOLUMEN DE SUMINISTRO

Marquesina
Funda impermeable Varilla y bola de techo Barra de techo

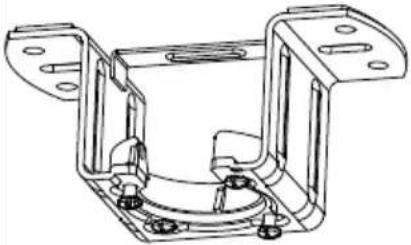

Soporte de techo Rosetón decorativo Motor
Aspa Placa de lámpara Pantalla de lámpara
Fuente de luz LED Mando a distancia Kit en espiral

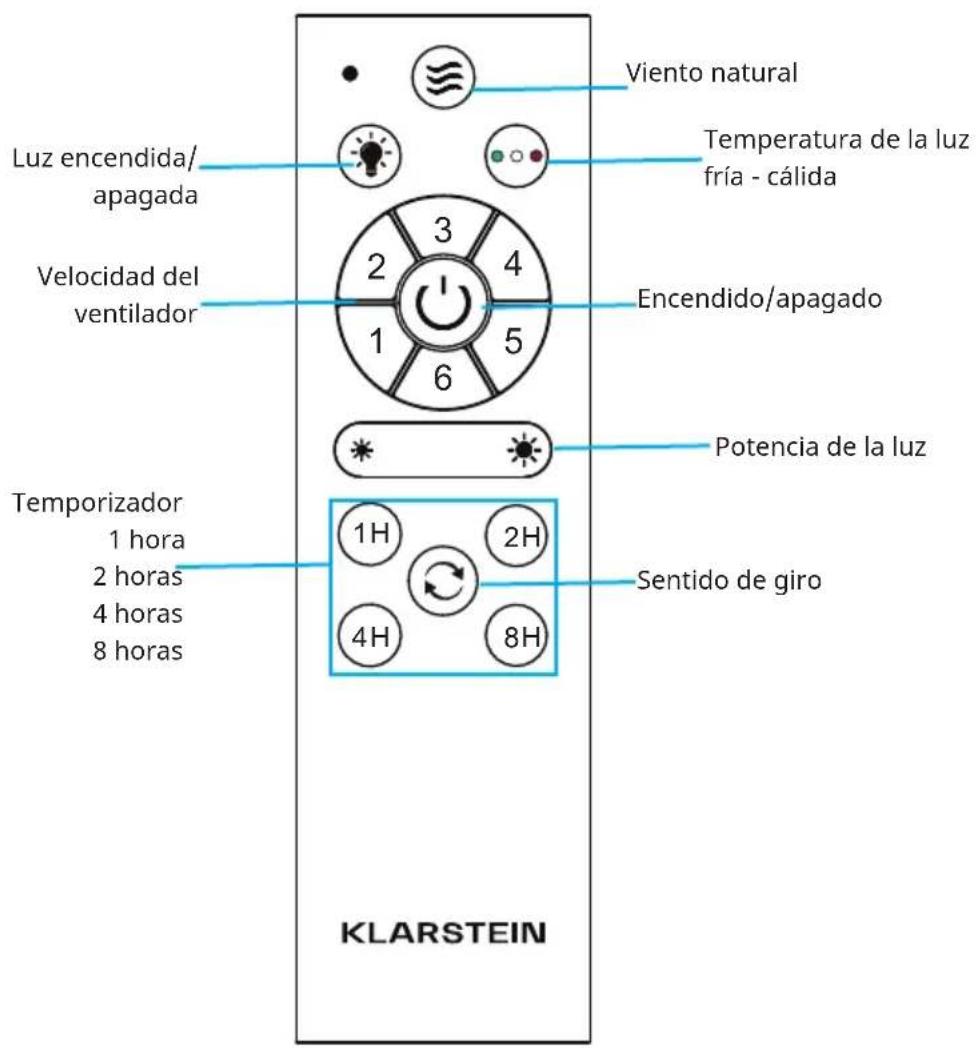

Mando a distancia

Viento natural Luz encendida/ apagada Temperatura de la luz fría - cálida Velocidad del ventilador 2 3 4 1 5 Encendido/apagado Temporizador 1 hora 2 horas 4 horas 8 horas 1H 2H 4H 8H Sentido de giro Klarstein

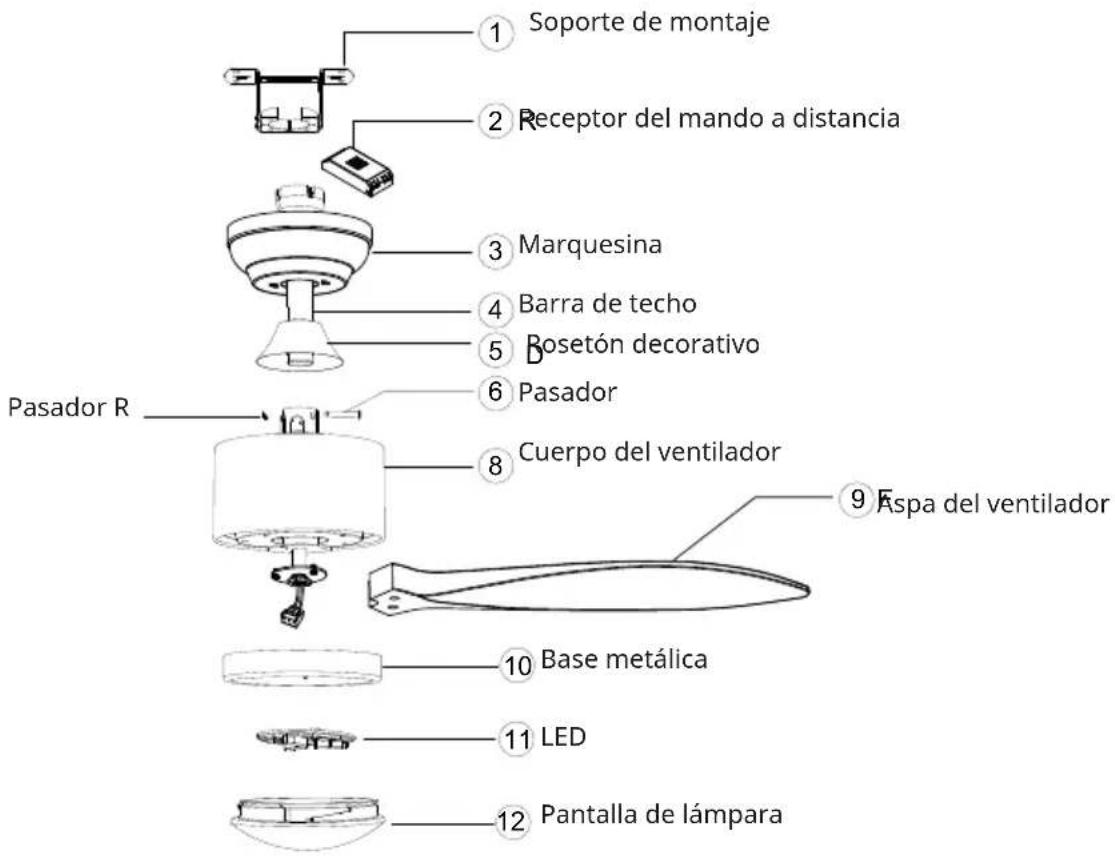

DESCRIPCIÓN

① Soporte de montaje ② Receptor del mando a distancia ③ Marquesina ④ Barra de techo ⑤ Rosetón decorativo ⑥ Pasador Pasador R ⑧ Cuerpo del ventilador ⑨ Espa del ventilador ⑩ Base metálica ⑪ LED ⑫ Pantalla de lámpara

INSTALACIÓN

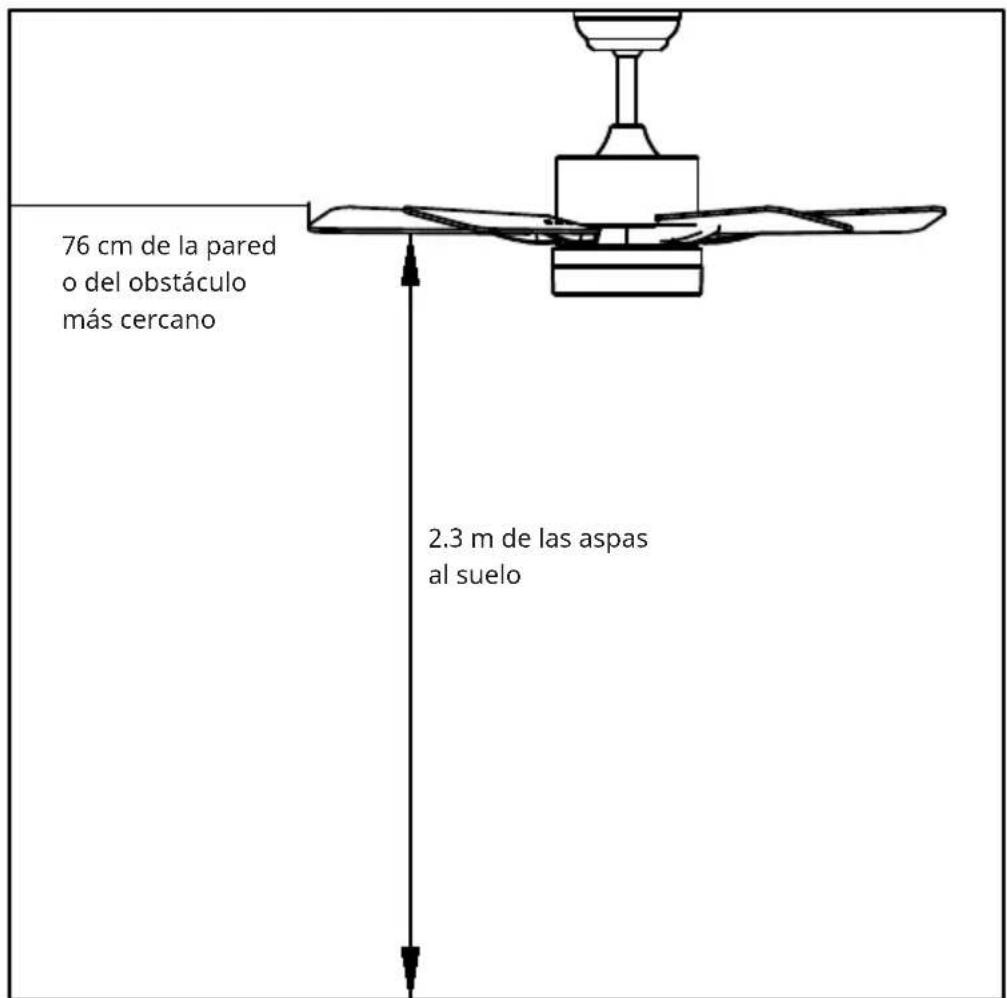

Preparación de la instalación

Para evitar lesiones personales y daños, asegúrese de que la ubicación para colgar las aspas permite que estén a 2,3 m del suelo y a 76 cm de cualquier pared u obstáculo. Asegúrese de que la caja de conexiones esté bien sujeta a la estructura del edificio y pueda soportar todo el peso del ventilador.

76 cm de la pared o del obstáculo más cercano 2.3 m de las aspas al suelo

La instalación requiere estas herramientas

Destornillador, destornillador plano, alicates ajustables o llave inglesa, escalera de mano, cortaalambres y cinta aislante.

Preparación del lugar de instalación del ventilador

Este ventilador puede montarse en un techo normal o abovedado utilizando una barra de techo. La longitud de suspensión puede aumentarse utilizando una barra de techo más larga.

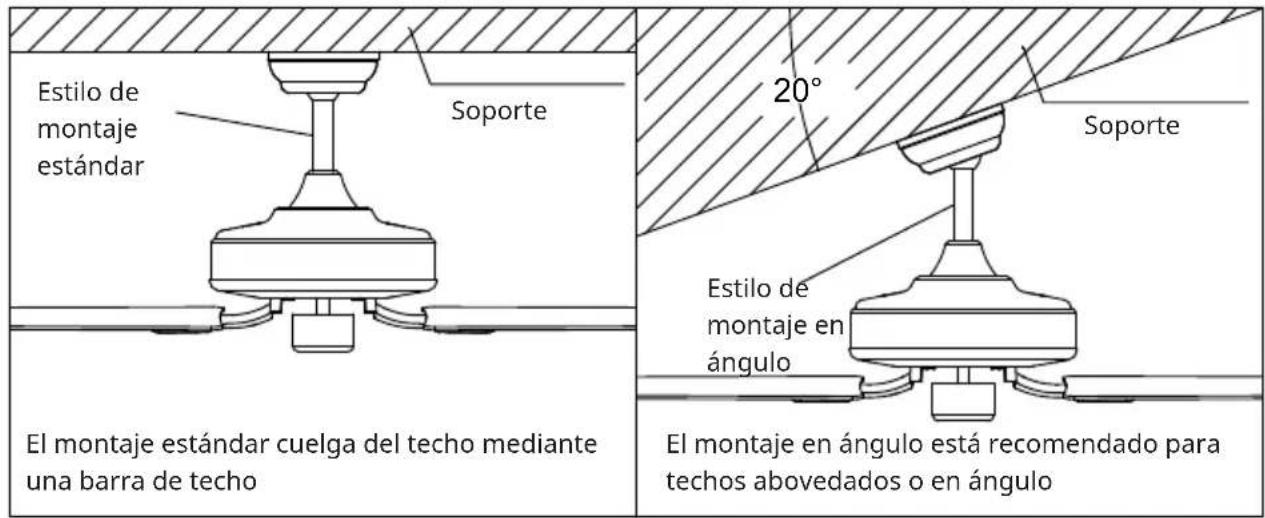

Estilo de montaje estándar Soporte El montaje estándar cuelga del techo mediante una barra de techo 20° Soporte Estilo de montaje en ángulo El montaje en ángulo está recomendado para techos abovedados o en ángulo

Instalación del soporte de techo

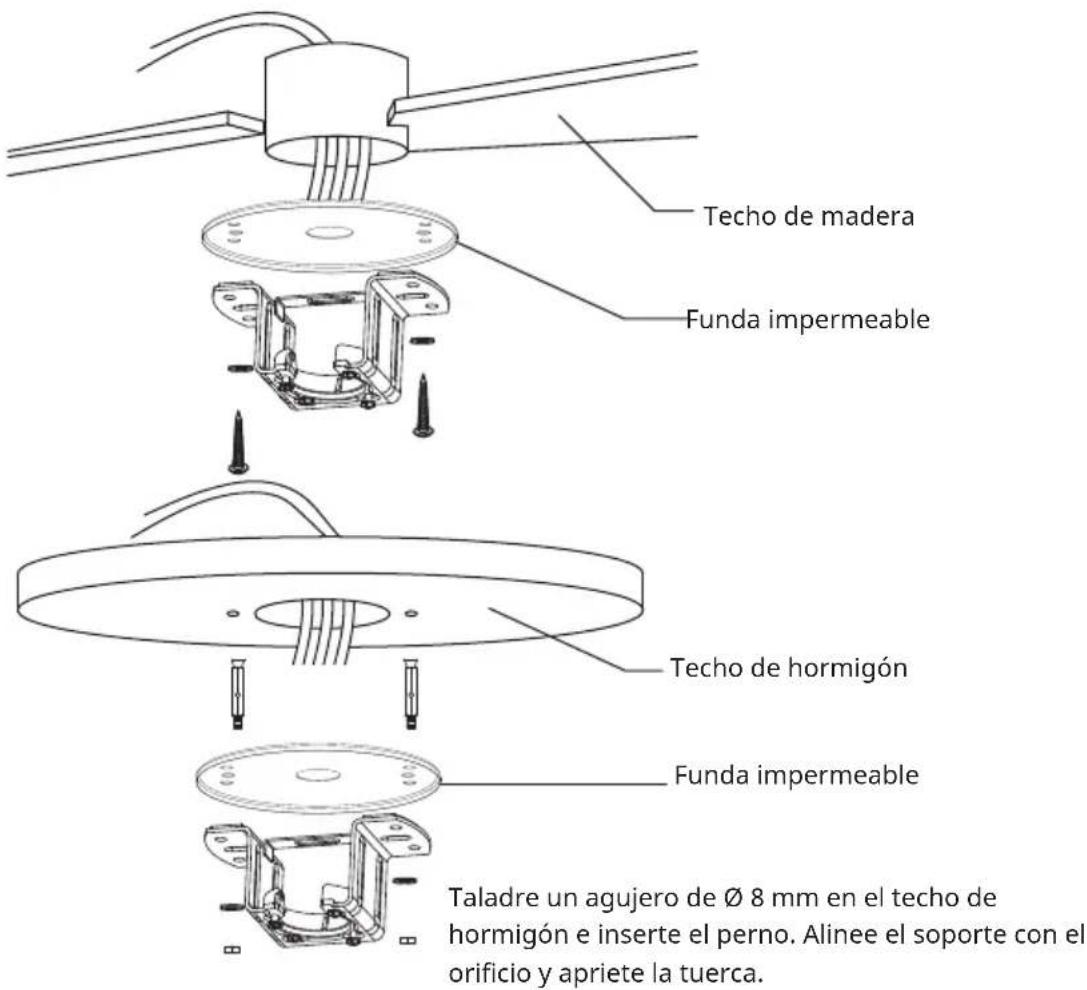

Techo de madera Funda impermeable Techo de hormigón Funda impermeable Taladre un agujero de Ø 8 mm en el techo de hormigón e inserte el perno. Alinee el soporte con el orificio y apriete la tuerca.

MONTAJE

Montar y colgar el ventilador

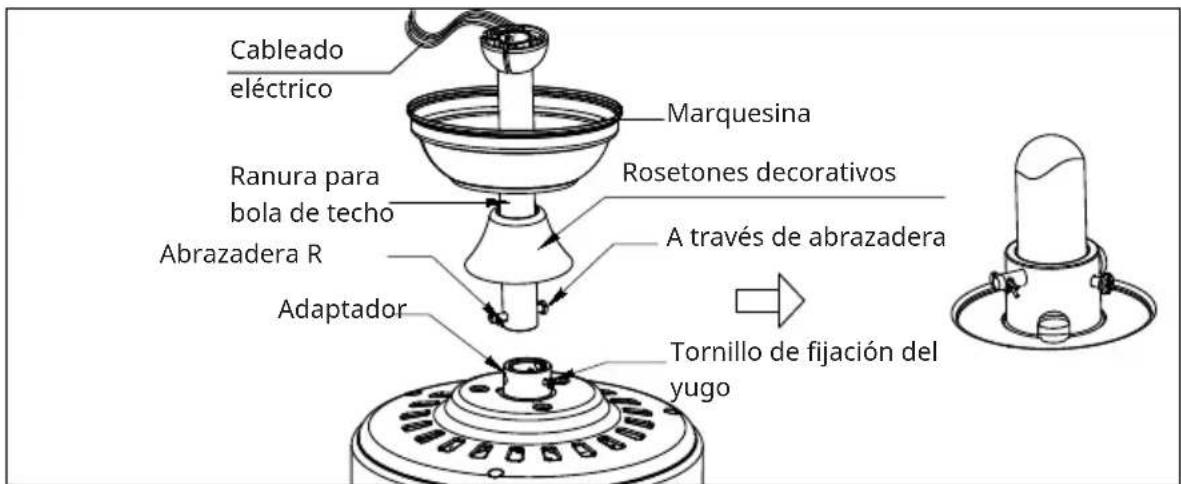

Cableado eléctrico Marquesina Ranura para bola de techo Abrazadera R Adaptador Rosetones decorativos A través de abrazadera Tornillo de fijación del yugo

• Si desea ampliar la longitud de colgado de su ventilador, deberá retirar la bola de la varilla de techo de 6" suministrada para utilizarla con una varilla de techo más larga (suministrada) (si desea utilizar la varilla de techo de 6", siga las instrucciones que se indican a continuación).
• Para retirar la bola de techo, afloje el tornillo de fijación de la bola de techo y retire el pasador y la abrazadera. Baje la bola de techo y retire el pasador de tope. Deslice la bola de techo fuera de la varilla de techo original A y deslícela por la varilla de techo más larga B (tenga en cuenta que la parte superior de la varilla de techo tiene un orificio para el tornillo de ajuste; utilice este orificio cuando ajuste el tornillo de ajuste).
• Inserte el pasador de tope en la parte superior de la varilla de techo más larga y levante la bola de techo.
• Asegúrese de que el pasador de tope se alinea con las ranuras del interior de la bola de techo y apriete bien el tornillo de fijación.

Nota: Para preparar el paso de los cables eléctricos a través de la barra de techo, aplique un pequeño trozo de cinta aislante a los extremos de los cables eléctricos; esto mantendrá unidos los cables cuando se pasen a través de la barra de techo.

• Afloje los tornillos de fijación del yugo y la tuerca en la parte superior de la carcasa del motor. Retire el pasador y la abrazadera de la barra de techo (si aún no lo ha hecho). Deslice la barra de techo a través de la marquesina.
• Pase los cables eléctricos a través de la barra de techo y retire cualquier exceso de cable flojo de la parte superior de la barra de techo.
• Inserte la barra de techo en el yugo de la carcasa del motor y vuelva a insertar el pasador y la abrazadera que retiró anteriormente. Apriete firmemente los tornillos de fijación del yugo y la tuerca.
• Baje la marquesina sobre la carcasa del motor.

DC: Raya verde/amarilla Ground de tierra L N L (negro) Input N (azul) Remote control receiver Neutro N (blanco) Alightlar blue Motor DC motor L Motor CC rosa L Red DC motor L Lugar de Receivr place: Receivr DC motor L

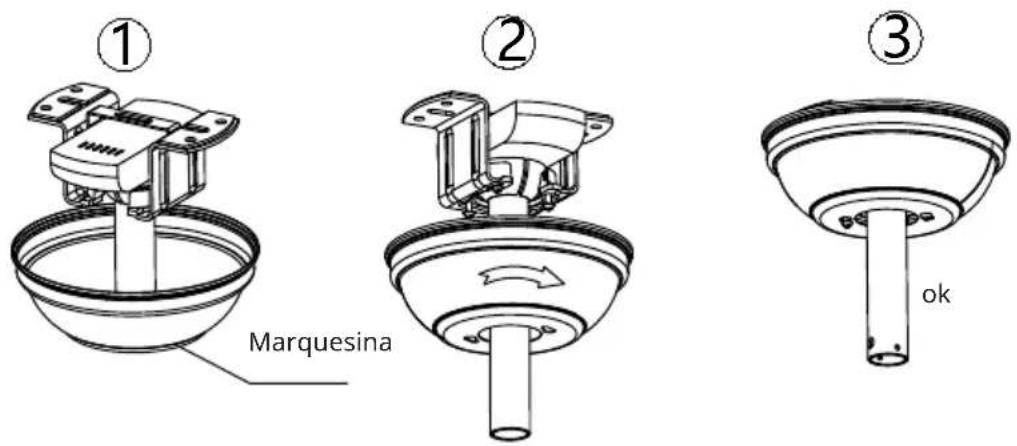

Montaje de la marquesina

Levante la capota hasta el soporte de suspensión, alineando los tornillos aflojados del soporte de suspensión con los orificios ranurados de la capota. Gire la capota para bloquearla. Vuelva a insertar los tornillos y asegure todos los tornillos con un destornillador.

Con el soporte para colgar fijado a la caja de salida y capaz de soportar el ventilador, ya está listo para colgar su ventilador. Sujete firmemente el ventilador con ambas manos. Deslice la varilla de bajada a través de la abertura del soporte de suspensión y deje que la bola de suspensión descanse sobre el soporte de suspensión. Gire la ranura de la bola de suspensión hasta que se alinee con la lengüeta del soporte de suspensión.

Nota: Pida ayuda a otra persona para que sujete la escalera de mano y le levante el ventilador una vez que esté en la escalera.

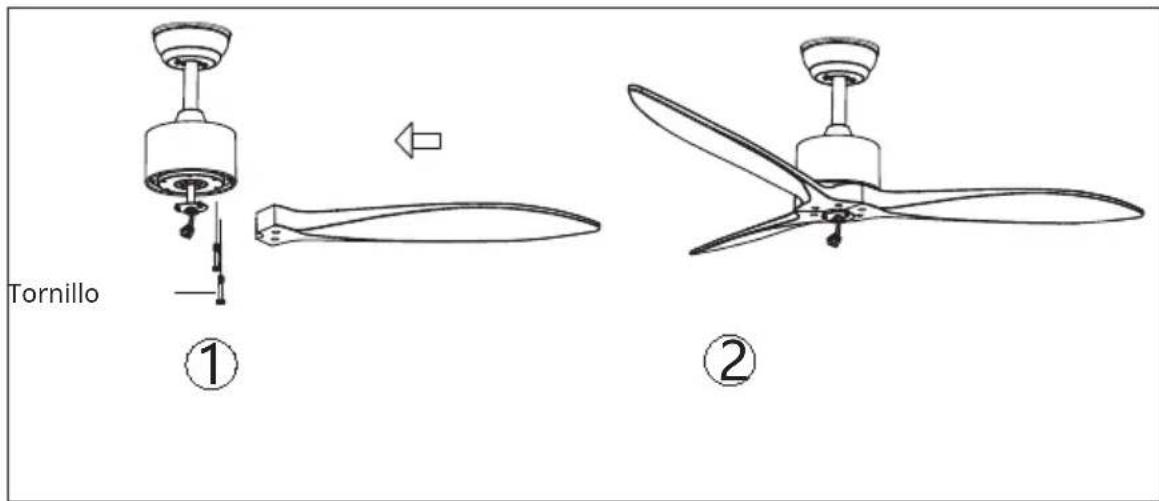

Montaje de las aspas

Tornillo ① ②

Ahorro de tiempo: Las arandelas para los tornillos de las cuchillas pueden colocarse en cada tornillo de las cuchillas antes de montarlas.

Alinee los orificios de las cuchillas con los orificios de los tornillos del motor y apriete todos los tornillos cuando todas las cuchillas estén colocadas. Repita la operación con los brazos de las cuchillas restantes antes de fijar definitivamente los tornillos.

Nota: Apriete dos veces los tornillos de las aspas.

Montaje del panel LED

Panel de la lámpara

Tornillos

• Desenrosque un tornillo.
• Fije el panel de LED a la parte inferior del ventilador insertando las otras dos cabezas de tornillos de fijación en las ranuras de ojo de cerradura, gírelo en su lugar, luego asegure el tornillo de fijación anterior alineando el orificio del tornillo y el orificio en la parte inferior del ventilador, ajuste los dos tornillos de fijación restantes para asegurar el panel de LED

Nota: Al instalar o retirar el panel LED, mantenga intactas las almohadillas aislantes. Si se aprietan demasiado o demasiado rápido los tornillos de fijación, se dañarán las almohadillas aislantes. Utilice la ayuda de otra persona para sujetar la escalera de tijera y levante el ventilador hacia usted una vez que esté en la escalera.

Montaje de la pantalla de lámpara

LED

ok

Recolocar la cubierta y la pantalla de lámpara en el panel LED

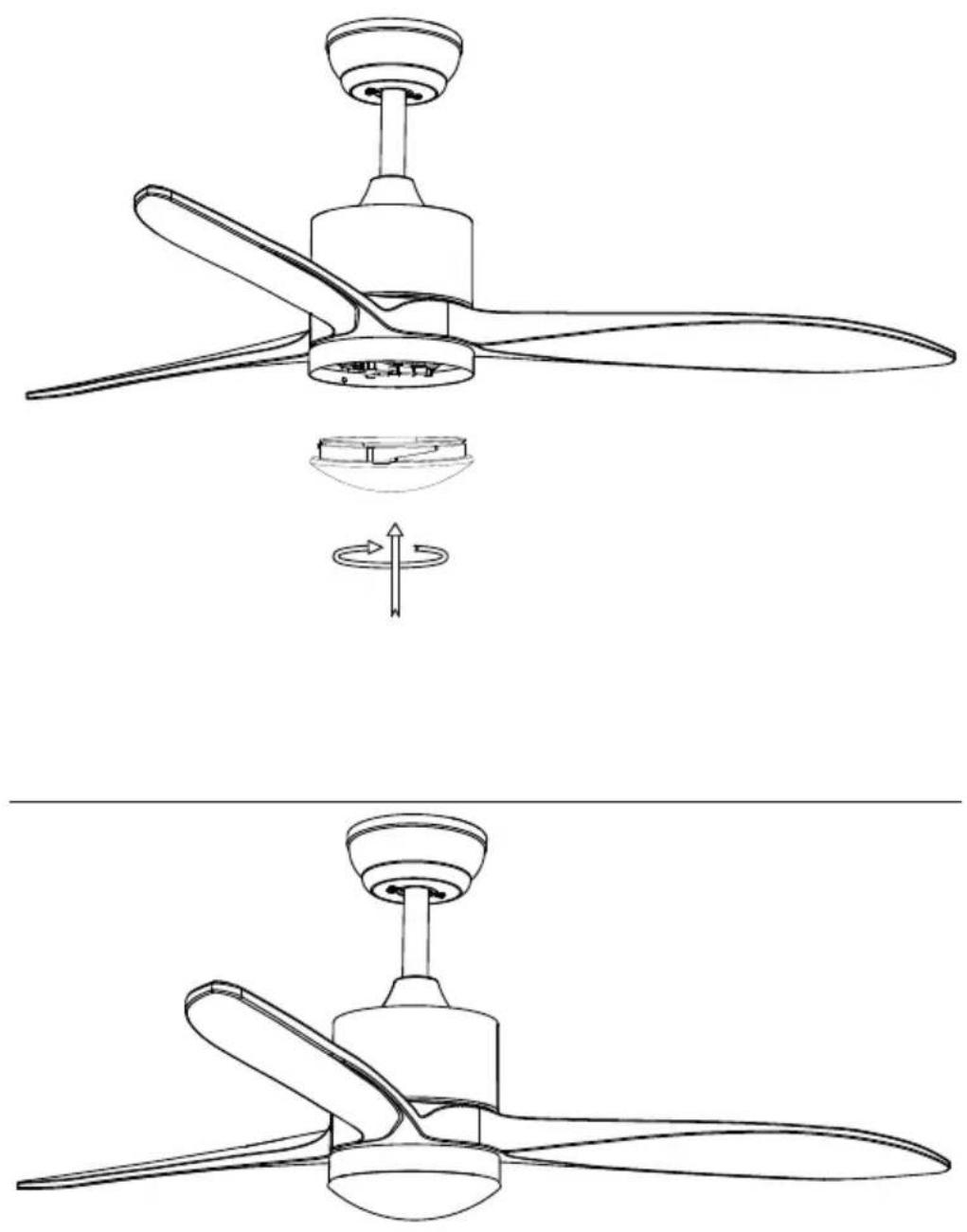

Montaje del panel decorativo

Vuelva a colocar la cubierta y la pantalla de lámpara en el panel LED y fijelas con abrazaderas decorativas y tuercas para tornillos.

DEVICE CONTROL BY SMARTPHONE

Resolución de problemas de conexión

Si no encuentra el aparato de Klarstein en la lista de la red wifi, compruebe lo siguiente:

1. El aparato no está enchufado. Asegúrese de que el aparato está enchufado a una toma de corriente.
2. El aparato no está en modo de emparejamiento. Asegúrese de que el indicador wifi (led) del panel de control del aparato parpadea tal y como se describe en la sección «Restablecer configuración wifi» de su aparato (las instrucciones suelen estar disponibles en el proceso de conexión del aparato).
3. El punto de acceso wifi no funciona en 5 GHz. Asegúrese de que su punto de acceso funciona en la banda de 2,4 GHz y de que tiene un SSID independiente en la banda de 2,4 GHz. Si no está seguro de la banda de funcionamiento de su punto de acceso, póngase en contacto con su compañía proveedora de Internet.

Importante: Tenga en cuenta que si el rúter wifi es de doble banda (funciona tanto en la banda de 2,4 GHz como en la de 5 GHz), deberá separar los SSID de cada banda y utilizar el SSID de 2,4 GHz para la conexión.

1. Configuración del cortafuegos de la red wifi; es posible que la configuración del cortafuegos de la red wifi no permita a la aplicación de Klarstein configurar los ajustes wifi de su aparato. Asegúrese de no usar una red wifi pública, por ejemplo, en aeropuertos, residencias de estudiantes, empresas, etc.

2. Se han usado credenciales diferentes en el teléfono inteligente y en la aplicación. Asegúrese de que las credenciales de wifi introducidas en la aplicación de Klarstein son las mismas a las que está conectado el teléfono inteligente.

Siguiendo los puntos mencionados anteriormente, si el aparato sigue sin conectarse a la aplicación, póngase en contacto con nosotros por correo electrónico para obtener ayuda: [e-mail]

LIMPIEZA Y CUIDADO

• Desconecte siempre el aparato de la red eléctrica antes de limpiarlo o realizar trabajos de mantenimiento.
• No utilice nunca una esponja húmeda para limpiar el aparato.
• Para no dañar el producto, es aconsejable utilizar equipos adaptados a las superficies y productos sensibles, que ralentizarán el desgaste del aparato.

DETECCIÓN Y REPARACIÓN DE ANOMALÍAS

Problema Posible	causa Solución
El ventilador no gira.	Fusible o disyuntor fundido.	Compruebe los fusibles.
	Conexiones de cables sueltas.	Compruebe si hay cables sueltos en todas las conexiones.
	La velocidad no se ha ajustado correctamente.	Seleccione una velocidad.
El ventilador hace ruido.	La tapa superior toca el techo.	Asegúrese de que haya una distancia mínima de 3 mm entre la tapa superior y el techo.
	Los tornillos de las aspas del rotor están sueltos.	Apriete todos los tornillos.
	El ventilador de techo no está bien sujeto al techo.	Apriete todos los tornillos de la placa de suspensión.
	La velocidad no está ajustada correctamente.	Seleccione una velocidad.
El ventilador se tambalea.	Las palas del rotor no están ajustadas horizontalmente al techo.	Mueva el ventilador de modo que todas las aspas queden a la misma altura del techo.
	Los tornillos de las palas del rotor están sueltos.	Apriete todos los tornillos.

RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

Este producto contiene baterías. Si en su país existe una disposición legal relativa a la eliminación de baterías, estas no deben eliminarse como residuo doméstico. Infórmese sobre la normativa vigente relacionada con la eliminación de baterías. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas.

DECLARACIÓN DE CONFORMIDAD

Fabricante:

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlín, Alemania.

Contacto: [e-mail]

Por la presente, Chal-Tec GmbH declara que el tipo de equipo radioeléctrico Sky Breeze Smart es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: use.berlin/10047037

Requisitos de información sobre el producto según REGLAMENTO (UE) No 206/2012
Datos que permitan identificar el modelo o modelos a que se refiere la información:
10047037, 10047038, 10048079, 10048080 Klarstein SkyBreeze Smart
Descripción Símbolo Valor Unidad
Caudal máximo del ventilador F 169,6 m3/min
Potencia utilizada por el ventilador P 26,8 W
Valor de servicio SV 3,3 (m3/min)/W
Consumo de energía en modo de espera PSB 0,45 W
Nivel de potencia acústica del ventilador LWA <45 dB dB(A)
Velocidad máxima del aire	c	2,5 m/s
Norma de medición del valor de servicio IEC 60879:2019
Datos de las personas de contacto para obtener más información	Chal-Tec GmbHMühlenstraße 2510243 BerlinDeutschland
