Fiji Flow Smart - Ventilateur Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur sur pied avec télécommande, technologie de circulation d'air, plusieurs vitesses et modes de fonctionnement.
Dimensions	Hauteur ajustable, diamètre du socle, poids total.
Consommation énergétique	Puissance en watts, classe énergétique.
Utilisation	Idéal pour les pièces de vie, réglages faciles via télécommande, fonctionnement silencieux.
Maintenance	Nettoyage des grilles, vérification régulière des pièces mobiles.
Sécurité	Protection contre la surchauffe, base stable pour éviter les chutes.
Informations générales	Garantie, service après-vente, compatibilité avec les accessoires.

FOIRE AUX QUESTIONS - Fiji Flow Smart Klarstein

Comment puis-je allumer le ventilateur Klarstein Fiji Flow Smart ?

Pour allumer le ventilateur, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle ou utilisez la télécommande fournie.

Le ventilateur ne fonctionne pas, que faire ?

Vérifiez si le ventilateur est branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé.

Comment régler la vitesse du ventilateur ?

Utilisez le panneau de contrôle ou la télécommande pour sélectionner la vitesse souhaitée parmi les options disponibles : faible, moyen ou élevé.

Comment utiliser la fonction de minuterie ?

Accédez à la fonction de minuterie via le panneau de contrôle ou la télécommande et sélectionnez le temps d'arrêt souhaité, entre 1 et 8 heures.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit est normal lors de l'utilisation du ventilateur. Si le bruit est excessif, vérifiez si le ventilateur est sur une surface stable et qu'il n'y a pas d'obstructions autour des pales.

Puis-je utiliser le ventilateur pendant la nuit ?

Oui, le Klarstein Fiji Flow Smart est conçu pour être utilisé la nuit. Vous pouvez activer le mode nuit pour un fonctionnement plus silencieux.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon humide pour essuyer la surface extérieure et un aspirateur avec un accessoire doux pour enlever la poussière des pales.

Le ventilateur ne répond pas à la télécommande, que faire ?

Vérifiez si la pile de la télécommande est encore fonctionnelle. Si nécessaire, remplacez-la. Assurez-vous également qu'il n'y a pas d'obstructions entre la télécommande et le récepteur du ventilateur.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Klarstein dans la section 'Support' ou 'Téléchargements'.

Quel est le niveau de consommation électrique du ventilateur ?

Le Klarstein Fiji Flow Smart a une consommation électrique variant selon la vitesse, généralement autour de 40 à 70 watts en fonction des réglages.

MODE D'EMPLOI Fiji Flow Smart Klarstein

Ventilateur de plafond

Ventilador de techo

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les consignes suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit

Consignes de sécurité 34

Contenu de l'emballage 35

Installation 36

Mise en marche et utilisation 42

Contrôle de l'appareil par smartphone 44

Informations sur le recyclage 46

Fabricant et importateur (UK) 46

FICHE TECHNIQUE

Numéro d'article	100456058, 100456081, 100456082, 100456083
Alimentation 220-240 V~ 50-60 Hz
BTBande de fréquencePuissance maximale d'émission	2,4–2,438 GHz10 dBm

CONSIGNES DE SÉCURITÉ

• Ne fixez jamais le ventilateur à une prise de courant, mais plutôt au plafond lui-même.
• La distance minimale entre les pales du ventilateur et le sol doit être supérieure à 2,3 m. La capacité de charge minimale du crochet sur lequel le ventilateur est accroché doit être de 100 kg.
• Assurez-vous d'installer un disjoncteur omnipolaire avec un espace d'au moins 3 mm entre les pôles dans la conduite d'alimentation vers le ventilateur de plafond.
• Avant de brancher l'appareil, coupez l'alimentation.
• Le câblage électrique doit être conforme aux réglementations locales.
• Le ventilateur doit être correctement mis à la terre pour éviter tout risque de choc électrique.
• N'installez jamais le ventilateur dans une pièce humide ou mouillée.
• Soyez prudent à proximité des pales du rotor.

Remarque : faites toujours installer le ventilateur par une personne familiarisée avec le câblage électrique.

CONTENU DE L'EMBALLAGE

Ouvrez soigneusement l'emballage. Retirez les protections en polystyrène. Retirez le bloc moteur et placez-le sur un tapis ou de la mousse de polystyrène pour éviter d'endommager le sol. Vérifiez la liste des pièces pour vous assurer que toutes les pièces sont incluses.

baldaquin	tige et boule de plafond	tige de plafond
Support de plafond	Rosace décorative	Moteur
Pales	Plaque de lampe	Abat-jour
Télécommande Vis et chevilles		LED

INSTALLATION

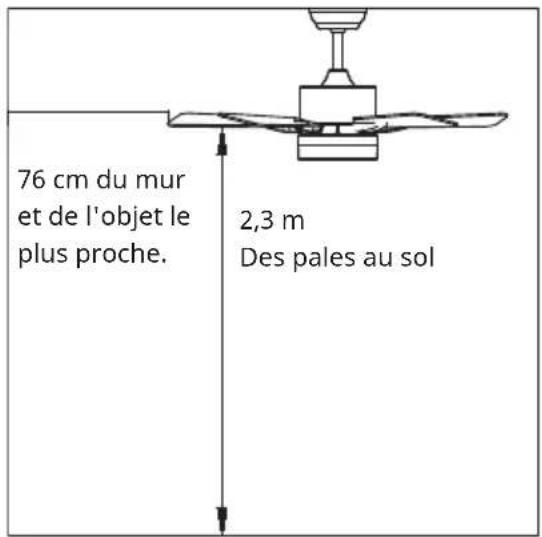

Préparatifs avant l'installation

Pour éviter les blessures et les dommages, assurez-vous que les lames du support sont à 2,3 m du sol et à 76 cm de tout mur ou obstacle.

Assurez-vous que le support de plafond est solidement fixé à la structure du bâtiment et qu'il peut supporter tout le poids du ventilateur.

76 cm du mur et de l'objet le plus proche. 2,3 m Des pales au sol

Préparation du lieu d'installation

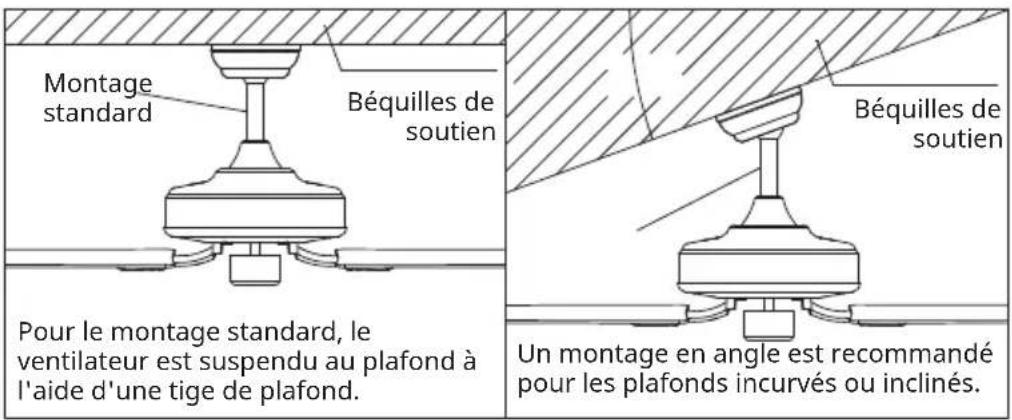

Montage de la tige de plafond

Ce ventilateur peut être monté sur un plafond ordinaire ou voûté à l'aide d'une tige de plafond. La longueur de suspension peut être allongée avec une tige de plafond plus longue.

Les outils suivants sont nécessaires pour l'installation : tournevis, tournevis plat, pince ou clé réglable, escabeau, coupe-fil et ruban isolant.

Montage standard Béquilles de soutien Pour le montage standard, le ventilateur est suspendu au plafond à l'aide d'une tige de plafond. Béquilles de soutien Un montage en angle est recommandé pour les plafonds incurvés ou inclinés.

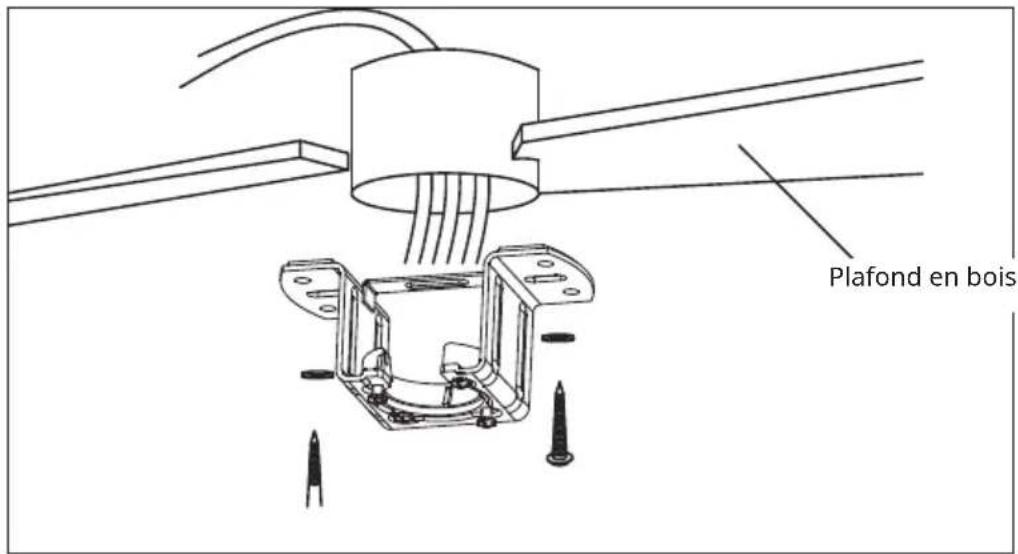

Fixation du support de plafond

Plafond en bois

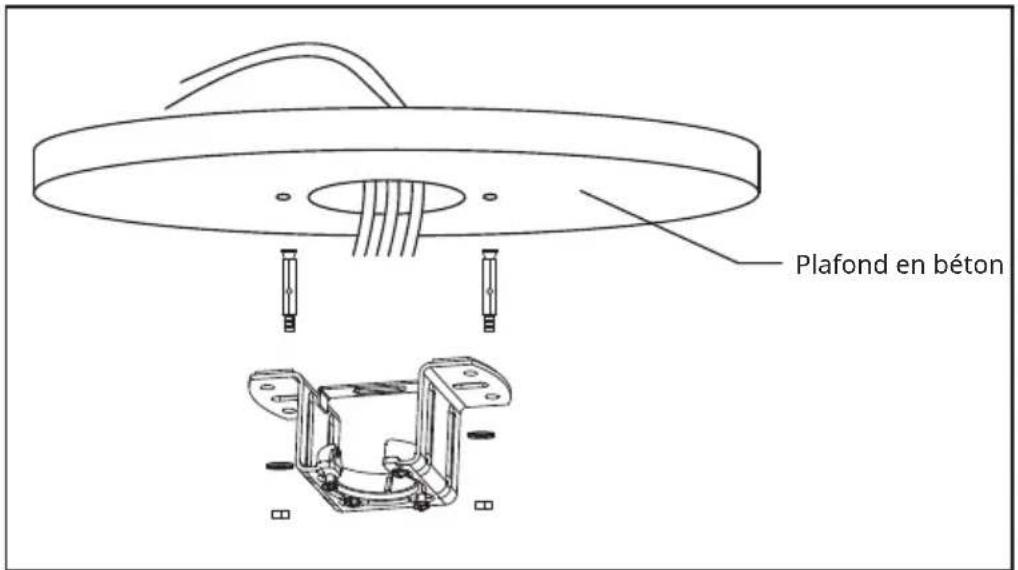

Plafond en béton

Veuillez percer un trou ( 8 mm) dans le plafond en béton et insérer les chevilles et les vis.

Alignez le support avec le trou et serrez le support avec l'écrou.

Assemblage et suspension du ventilateur

câblage électrique

Cage pour boule suspendue

goupille

Adaptateur

baldaquin

Garniture décorative

boulon de retenue

Goupille filetée à joug

Pour étendre la longueur de suspension de votre ventilateur, vous devrez retirer la boule suspendue de la tige de 6" incluse afin de l'utiliser avec une tige allongée (incluse) (si vous souhaitez utiliser la tige de 6", veuillez continuer avec les instructions ci-dessous).

Pour retirer la boule de suspension, desserrez la vis de réglage sur la boule de suspension et retirez la goupille fendue et le boulon de retenue. Abaissez la boule suspendue et retirez la goupille d'arrêt. Faites glisser la boule suspendue de la tige de plafond d'origine A et faites-la glisser vers le bas de la tige de suspension la plus longue B (il y a un trou de vis de réglage en haut de la tige de plafond ; utilisez ce trou pour ajuster la vis de réglage).

Insérez la goupille d'arrêt dans le haut de la barre de descente étendue et soulevez la boule suspendue. Assurez-vous que la goupille d'arrêt s'aligne avec les fentes à l'intérieur de la boule suspendue et serrez fermement la vis de réglage.

Astuce : Pour préparer le passage des fils électriques dans le tube diagonal, placez un petit morceau de ruban isolant sur les extrémités des fils électriques. Cela maintiendra les fils ensemble lorsqu'ils passeront dans le tube inférieur.

Desserrez les vis de réglage et l'écrou en haut du boîtier du moteur. Retirez la goupille et le support de la barre inférieure (si ce n'est pas déjà fait). Insérez la tige de plafond à travers le baldaquin.

Faites passer les fils électriques à travers la tige de plafond et retirez l'excédent de fil du haut de la tige de plafond.

Insérez la tige de plafond dans le joug du boîtier du moteur. Insérez le boulon de retenue et fixez-le avec la goupille fendue que vous avez précédemment retirée. Serrez fermement les vis de réglage du joug et l'écrou. Abaissez le baldaquin sur le carter du moteur.

Connexion à la télécommande

DC: rayé vert-jaune Ground L N L Noir Noir Input N (blanc) Remote control receiver Neutre (N) blanc Lampe (L) bleu Moteur (CC) ot (gris) Moteur (CC) L (rose) Red DC mot (r) Moteur (CC) L (rouge) Réceiver place: Réciver

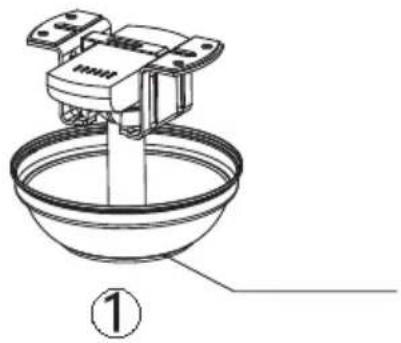

Fixation du baldaquin

Soulevez le baldaquin sur le support de plafond et alignez les vis desserrées sur le support de plafond avec les fentes du baldaquin. Tournez le baldaquin pour le verrouiller. Réinsérez les vis et serrez toutes les vis avec un tournevis.

Si le support de plafond est fixé à la pince et peut maintenir le ventilateur de plafond, vous pouvez maintenant suspendre le ventilateur. Saisissez fermement le ventilateur avec les deux mains. Guidez maintenant la tige de plafond vers le bas à travers l'ouverture du support de plafond et laissez la boule suspendue reposer sur le support de plafond. Faites pivoter la fente de la boule suspendue jusqu'à ce qu'elle s'aligne avec la languette de montage au plafond.

Astuce : demandez à quelqu'un d'autre de vous aider à tenir l'échelle et de soulever le ventilateur vers vous une fois que vous êtes sur l'échelle.

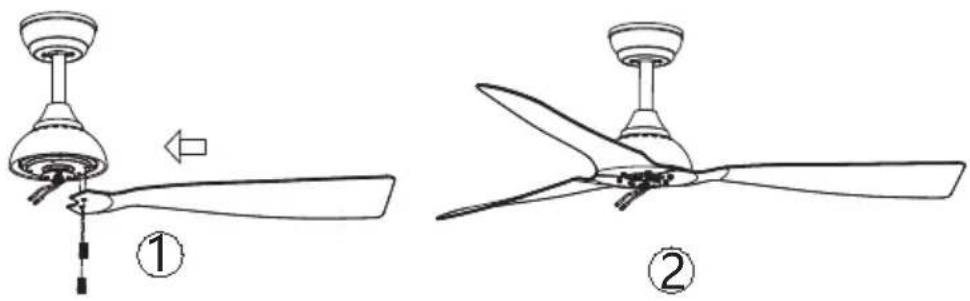

Montage des pales

Gain de temps : des rondelles de vis à oreilles peuvent être placées sur chaque vis de lame avant d'installer les lames.

Les vis et rondelles pour la fixation des pales du rotor se trouvent dans l'un des emballages de matériel. Maintenez la pale contre le trou et alignez les trous. Insérez d'abord les vis de montage de la lame (ainsi que les rondelles) avec vos doigts, puis serrez fermement les vis à l'aide d'un tournevis. Répétez ensuite l'opération pour les autres pales.

Retirez les vis du bras papillon et les rondelles de blocage du bas du moteur. Si des fixations de moteur en plastique sont installés avec les vis papillon, jetez les fixations du moteur en plastique (conservez les vis papillon et les rondelles de blocage pour fixer les bras de lame). Alignez les trous du bras de pale avec les trous de vis du moteur et fixez le bras de pale avec les rondelles de blocage et les vis papillon. Avant de fixer définitivement les vis, répétez le processus avec les bras de lame restants. Serrez fermement toutes les vis.

Remarque : Serrez les vis du bras papillon deux fois.

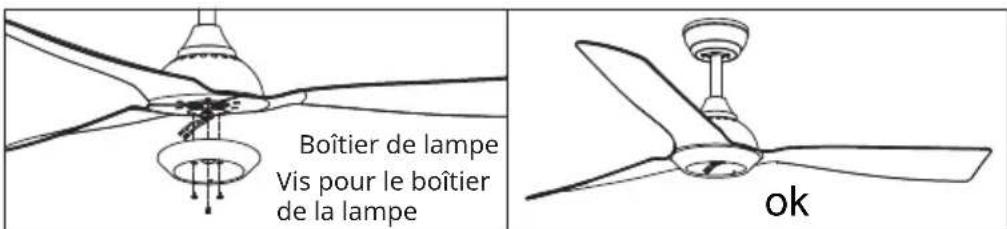

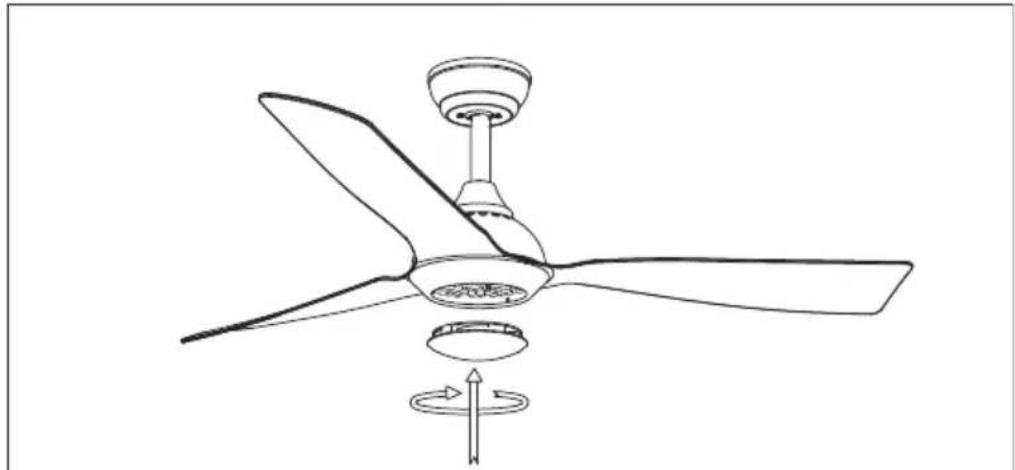

Assemblage du corps de la lampe

Boîtier de lampe Vis pour le boîtier de la lampe ok

Desserrez une vis pré-assemblée. Fixez le boîtier de la lampe au bas du ventilateur en insérant les deux autres vis de réglage dans les fentes. Faites pivoter en position, puis fixez les vis de réglage précédentes en alignant le trou de vis avec le trou situé au bas du ventilateur. Serrez les deux vis de réglage restantes pour fixer le boîtier de la lampe.

Remarque : lors du montage ou du démontage du boîtier de la lampe, assurez-vous que les panneaux isolants ne sont pas endommagés. Tourner les vis de réglage trop fort ou trop rapidement peut endommager les coussinets isolants.

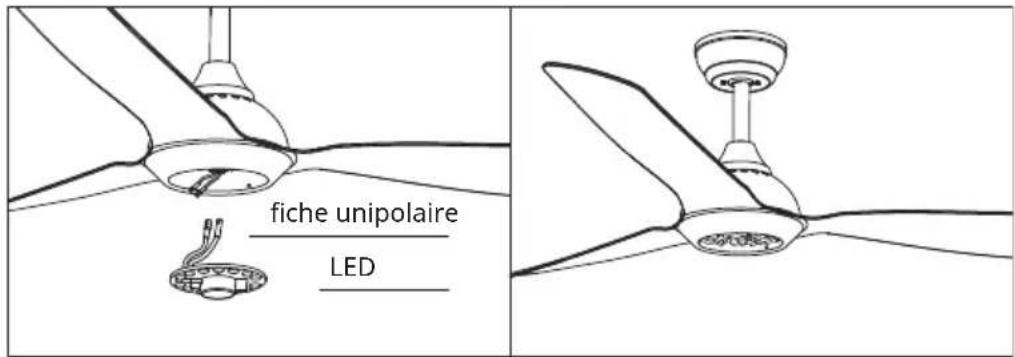

Fixation du boîtier de la lampe

fiche unipolaire LED

Remettez le cache et l'abat-jour sur la coque en chiffon et fixez-les avec des clips de garniture et des écrous.

Vent naturel Tonalité de couleur des LED Allumer/éteindre l'éclairage Niveau Marche/arrêt Minuterie Changement de sens de rotation 1H 2H 4H 8H

Remplacement des piles

• Utilisez la télécommande pour modifier la vitesse du vent et allumer ou éteindre l'éclairage ou le ventilateur.
• Faites glisser la porte du compartiment à piles et insérez deux piles AAA (non incluses). Veillez à insérer les piles dans le bon sens. Refermez ensuite le compartiment à piles.
• Vérifiez que le compartiment à piles est toujours bien fermé.
• Ne placez pas la télécommande à la lumière directe du soleil.
• N'essayez pas de recharger des piles usagées. Ne chargez que des piles expressément prévues à cet effet.
• Pour éviter une explosion, ne jetez pas les piles au feu.

Remarque : vérifiez que les pales du rotor sont arrêtées avant de changer le sens de rotation. Pour éviter de vous endommager ou d'endommager le moteur, l'interrupteur doit être réglé sur HAUT ou BAS lorsque le ventilateur est en marche.

CONTRÔLE DE L'APPAREIL PAR SMARTPHONE

Si vous intégrez votre appareil Klarstein à votre WiFi domestique, vous pouvez le contrôler confortablement à l'aide de l'application Klarstein associée.

L'application vous permet non seulement de contrôler l'appareil à distance sur votre smartphone, mais vous donne également accès à des recettes et à d'autres informations.

Procédez comme suit pour connecter votre smartphone à votre appareil Klarstein :

1 Téléchargez d'abord l'application Klarstein en scannant le code QR avec votre smartphone (voir ci-dessous) ou téléchargez-la directement depuis l'App Store ou Google Play.
2 Assurez-vous que votre smartphone est connecté au réseau WiFi auquel vous voulez connecter votre appareil Klarstein.
3 Ouvrez l'application Klarstein.
4 Connectez-vous à votre compte. Si vous n'avez pas encore de compte, enregistrez-vous dans l'application Klarstein.
5 Suivez les instructions dans l'application.

Téléchargement de l'application

Utilisez la fonction scan de votre téléphone portable pour scanner le code QR et enregistrer l'application sur votre smartphone.

Remarque : au premier démarrage, l'application vous fournit des informations supplémentaires sur son utilisation et une assistance pour établir une connexion avec votre appareil.

iOS Android

Résolution des problèmes et des difficultés de connexion

Si votre appareil Blumfeldt est introuvable sur le Wifi, vérifiez les points suivants :

1 L'appareil n'est pas branché. Vérifiez que votre appareil est branché à une prise.
2 L'appareil ne se trouve pas en mode d'appairage. Vérifiez que le voyant WiFi (LED) du panneau de commande de l'appareil intelligent clignote comme décrit dans les instructions "Réinitialiser les paramètres WiFi" pour votre appareil intelligent (les instructions se trouvent généralement sous Connexion de l'appareil).
3 Le point d'accès WiFi ne fonctionne pas sur 2,4 GHz. Assurez-vous que votre point d'accès fonctionne sur la bande 2,4 GHz et que vous disposez de votre propre SSID sur la bande 2,4 GHz. Si vous n'êtes pas sûr de la bande de fonctionnement de votre point d'accès, veuillez contacter votre fournisseur d'accès Internet.

Important : veuillez noter que si votre routeur WiFi a une double bande - c'est-à-dire qu'il fonctionne à la fois dans les bandes 2,4 GHz et 5 GHz - vous devez séparez les SSID pour chaque bande et les 2,4 GHz Utilisez le SSID GHz pour vous connecter.

4 Vérifiez les paramètres du pare-feu de votre réseau WiFi. Le paramétrage de pare-feu de votre réseau WiFi peut ne pas permettre à l'application Klarstein de configurer les paramètres WiFi sur votre appareil connecté. Veuillez vous assurer que vous n'utilisez pas un réseau WiFi public, par ex. aéroports, dortoirs, entreprises, etc.

5 Différentes données de connexion dans le smartphone et dans l'application. Vérifiez que les données de connexion WiFi saisies dans l'application Klarstein correspondent à celles de votre smartphone.

Si vous avez suivi les instructions ci-dessus et que votre smartphone ne parvient toujours pas à se connecter à l'application, veuillez nous envoyer un e-mail pour obtenir de l'aide : [e-mail]

CONSEILS POUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagées. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives.

Importateur pour la Grande Bretagne :

Le soussigné, Chal-Tec GmbH, déclare que l'équipement radioélectrique du type Fiji Flow Smart est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : use.berlin/10046091
