MANUALE UTENTE Santa Elena Smart Klarstein

Ventilatore a soffitto

10046084 10046898 10047993

10046085 10046086 10046899

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attendamente le seguentiindicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilita per anni scaturiti da una mancata osservanza delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 46

Volume di segna 47

Montaggio 48

Utilizzo 54

Controllo del dispositivo con smartphone 55

Avviso di smaltimento 57

Dichiarazione di conformità 57

INDICE

Numero articolo Modello normale Modellismoart	10046084, 10046898, 10046085, 10046086, 10046899, 10047993
Alimentazione 220-240 V~ 50-60 Hz
BT Banda di frequenza Potenza di trasmissione max.	433 MHz 10 dBm

AVVERTENZE DI SICUREZZA

• Non fissare mai il ventilatore a una presa elettrica, ma direttamente al soffitto.
• La distanza minima tra le pale del ventilatore e il pavimento deve essere superiore a 2,3m . La capacité di carico del gancio a cui viene fissato il ventilatore deve essere di almeno 100kg .
• Assicurarsi di installare un interrottore salvavita onnipolare con una distanza dei contatti tra i poli di almeno 3mm nel condotto di alimentazione del ventilatore.
• Prima del collegamento, disattivare l'alimentazione elettrica.
• Il cablaggio elettrico deve essere conforme alle normative locali.
• Il ventilatore deve essere dotato di una messa a terra corretta, in modo da evitare il rischio di scosse elettriche.
• Non montare assolutamente il ventilatore in locali umidi o bagnati.
• Prestare attenzione quando ci si trova nelle vicinanze delle pale del rotore.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• I bambini devono essere sorvegliati e non devono giocare con l'apparecchio. Assicurarsi che il ventilatore sia spento alla rete di alimentazione prima di rimuovere la protezione.
• I bambini devono essere sorvegliati e non devono giocare con l'apparecchio.
• Assicurarsi che il ventilatore sia spento alla rete di alimentazione prima di rimuovere la protezione.
• Prendere le precauzioni necessarie per evitare il riflusso di gas nel locale alla canna fumaria aperta di apparecchi a gas o di altri combustibili (per i ventilatori a condotto e divisori).

Nota: il ventilatore deve essere installato esclusivamente da persona che si intendono di cablaggi elettrici.

VOLUME DI CONSEGNA

IT

Aprière con cura la conféquence. Togliere i componenti dagli inserti in polistirolo.

Togliere l'alloggiamento del motore e poggiarlo su un tappeto o sul polistirolo, in modo da evitare danni alla superficie. Con I'aiuto dell'elenco delle parti, assicurarsi che siano presenti tutti i componenti.

Baldacchino	Asta per il soffitto e sfera	Asta per il soffitto
Supporto a soffitto Rosetta decorativa Motore
Pale	Viti e tasselli
Telecomando

MONTAGGIO

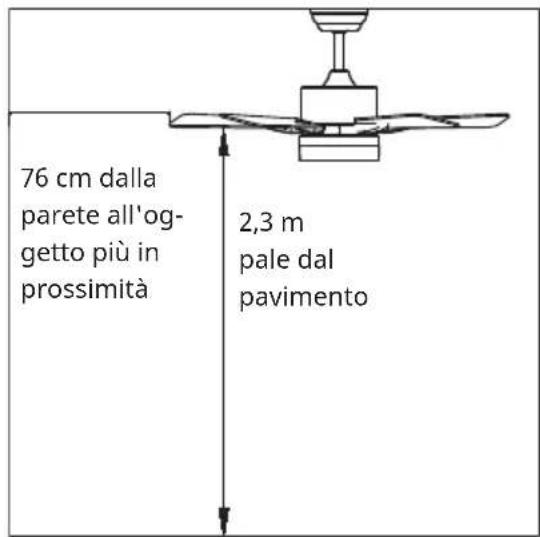

Preparazione dell'installazione

Per evitare danni e lesions, assicurarsi che le pale sul gancio di fissaggio si trovino a 2,3 m di distanza dal pavimento e a 76 cm da tutte le pareti o altri ostacoli.

Assicurarsi che il supporto a soffitto sia fissato saldamente alla struttura dell'edificio e che sua in grado di tollerare il peso del ventilatore.

Preparare il luogo per l'installazione

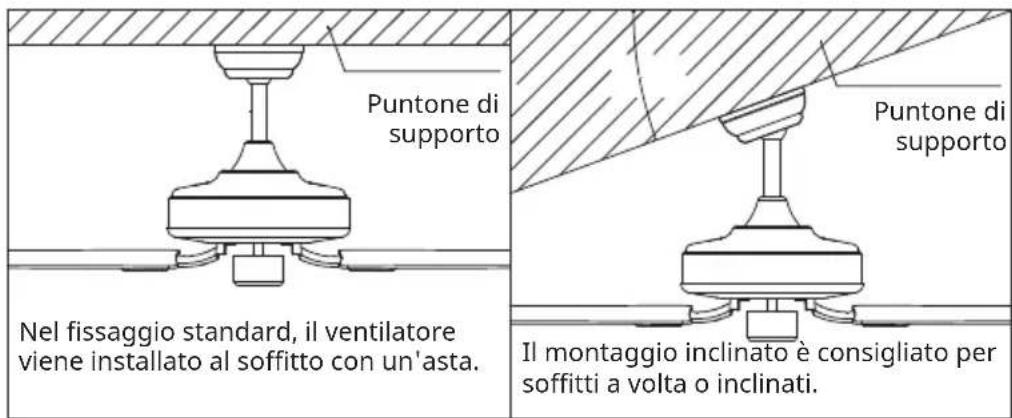

Montaggio dell'asta per il soffitto

Questo ventilatore più essere fissato a soffitti normali o a volta con l'apposita asta. La lunghezza del gancio di fissaggio più essere estesa con un'asta più lunga.

Per l'installazione sono necessari i seguenti attrezzi: cacciavite, cacciavite a taglio, pinza regolabile o chiave per dadi, Scala a pioli, tagliacavi e nastro isolante.

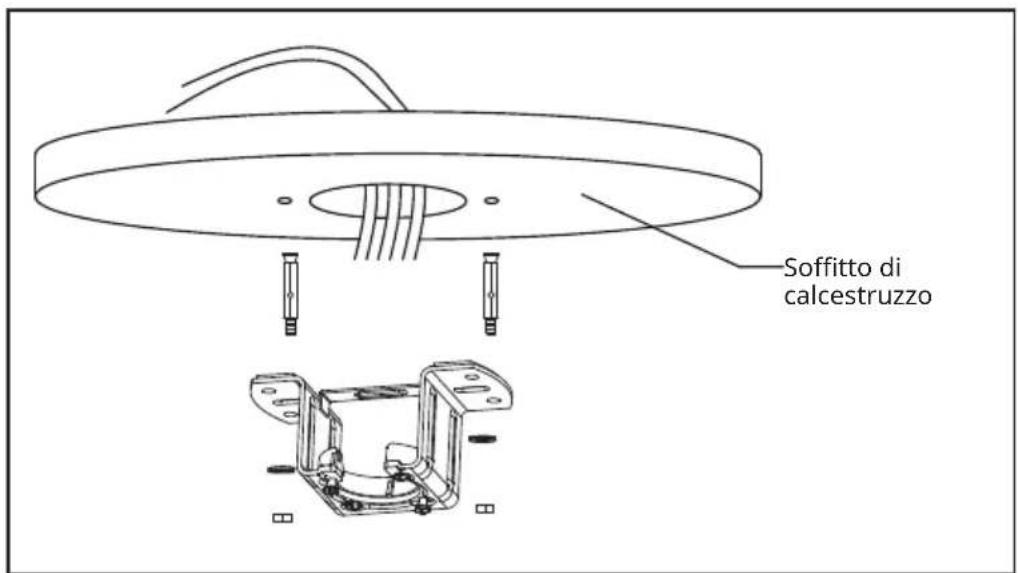

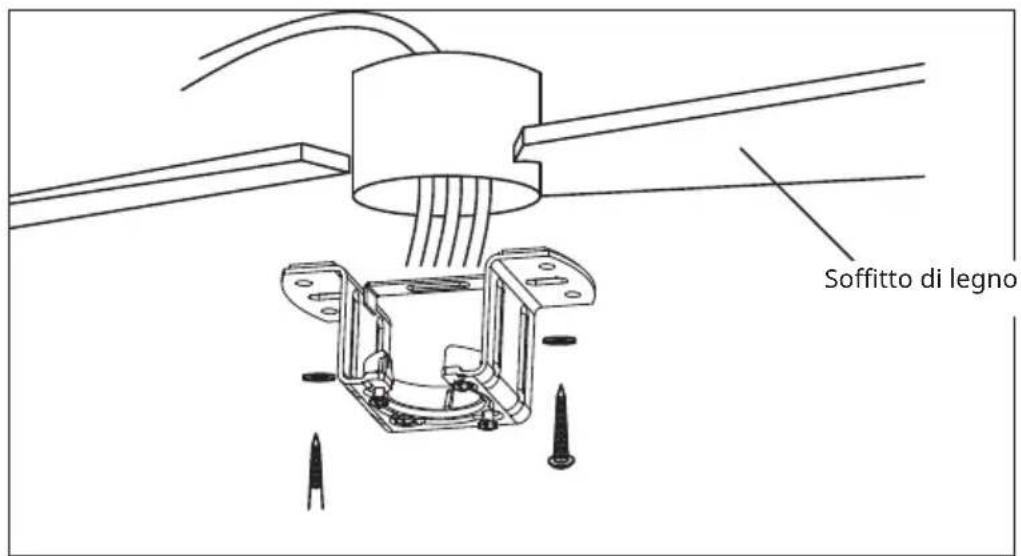

Fissaggio del supporto a soffitto

IT

Realizzare un foro ( 8mm) nel soffitto di calcestruzzo e inserire il tassello e la vite.

Posizione il supporto in corrispondenza del foro e stringere saldamente il supporto con il dato.

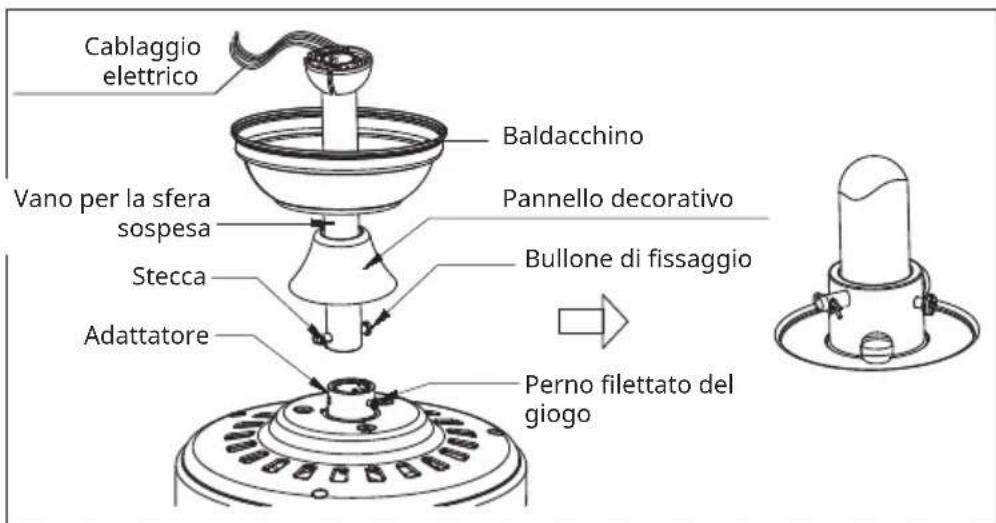

Assemblare e fissare il ventilatore

Per estendere la lunghezza del gancio di fissaggio del ventilatore, è necessario rimuovere la sfera di fissaggio dall'asta da 6 pollici in dotazione, in modo da poter utilizzato un'asta più lunga (inclua in consegna) (se si desidera utilizzato l'asta da 6 pollici, proseguire con le istruzioni seguenti).

Per rimuovere la sfera di fissaggio, allentare la vite di fermo sulla sfera e togliere la stecca e il bullone di fissaggio. Abbassare la sfera e rimuovere il perno di bloccaggio. Spostare la sfera di fissaggio dall'asta per il soffitto originaria A e spingerla verso il basso sull'asta più lunga B (sull'estremità superiore dell'asta per il soffitto c'è un foro per la vite di fermo; utilizzato quello foro per regolare la vite di fermo).

Mettere il perno di bloccaggio in alto sull'asta allungata e sollevare la sfera di fissaggio. Assicurarsi che il perno di bloccaggio sia in corrispondenza delle fissure sul lato interno della sfera di fissaggio e stringere saldamente la vite di fermo.

Consiglio: per far passare i cavi elettriciattraverso il tubo inferiore, attaccare un pezzetto di nastro isolante all'estremita dei cavi elettrici - in quello modo è possibile tenere insieme i cavi nelle vengono inserti nel tubo inferiore.

Allentare i perni filettati e i dadi sull'estremita superiore dell'alloggiamento del motore. Rimuovere perno e morsetto dall'asta inferiore (se non è stato ancora fatto). Far passare l'asta per il soffittoattraverso il baldacchino.

Far passare i cavi elettrici atraverso l'asta per il soffitto ed estrarre il cavo in effesso dall'estremità superiore dell'asta per il soffitto.

Far passare l'asta per il soffittoattraverso il giogo dell'alloggiamento del motore.
Inserire il bullone di fissaggio e fissarlo con la stecca rimossa in precedenza.
Stringere saldamente le viti di fissaggio e i dadi del giogo. Abbassare il baldacchino sull'alloggiamento del motore.

Collegamento al telecomando

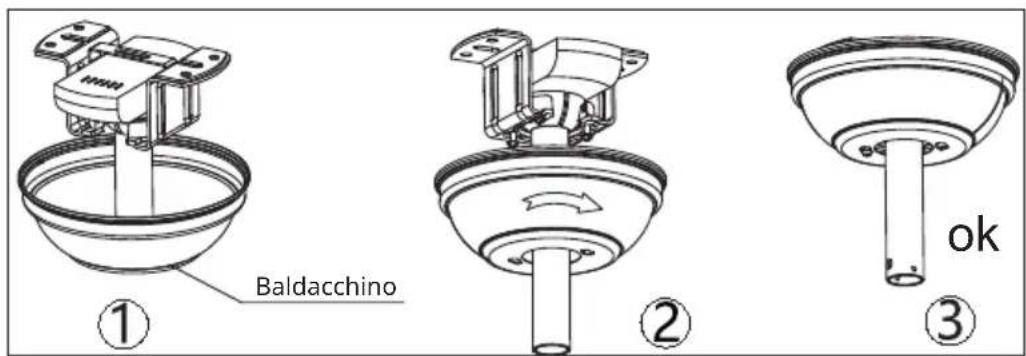

Fissaggio del baldacchino

Sollevare il baldacchino sul supporto a soffitto e posizionare le viti rimosse del supporto a soffitto in corrispondenza dei fori sul baldacchino. Ruotare il baldacchino per fissarlo. Inserire nuovamente le viti e stringerle tutte con un cacciavite.

Quando il supporto a soffitto è fissato al morsetto ed è in grado di sostenere il ventilatore, è possibile procedere al posizionamento del ventilatore. Impugnare saldamente il ventilatore con entrambe le mani. Far passare l'asta per il soffitto in bassoattraverso I'apertura del supporto a soffitto e lasciare che la sfera di fissaggio poggi sul supporto a soffitto. Ruotare la fessura della sfera di fissaggio, fino a quando si trovina in corrispondenza della tacchetta sul supporto a soffitto.

Consiglio: farsi aiutare da un'altra persona, in modo che tenga ferma la Scala e sollevi il ventilatore quando ci si trovava sulla Scala.

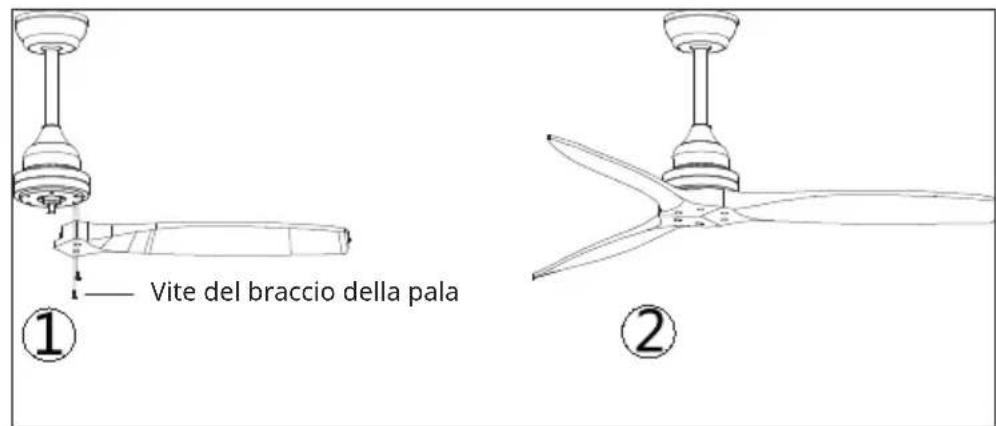

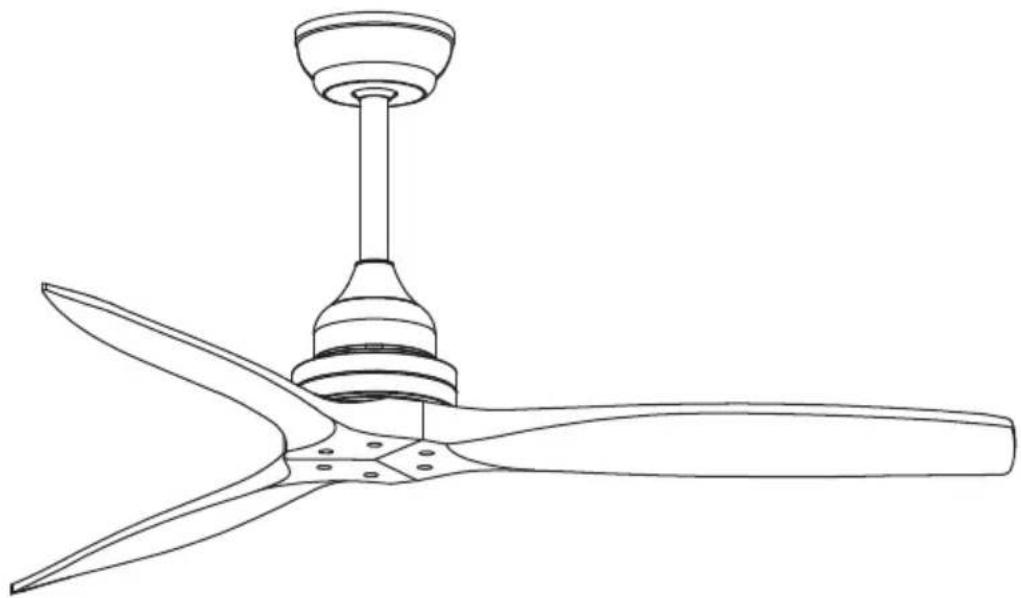

Fissaggio della pala

Per risparmiare tempo: le rondelle per le viti del braccio della pala posso sono essere posizionate su agli vite prima di montare le pale.

Posizione tutti i fori per le pale in corrispondenza dei fori per le viti del motore e stringere saldamente tutte le viti, non appena le pale sono installate. Prima di stringere definitivamente le viti, ripetere il procedimento con le pale restanti.

Nota: stringere due volte le viti del braccio della pala.

Il montaggio è concluso

IT

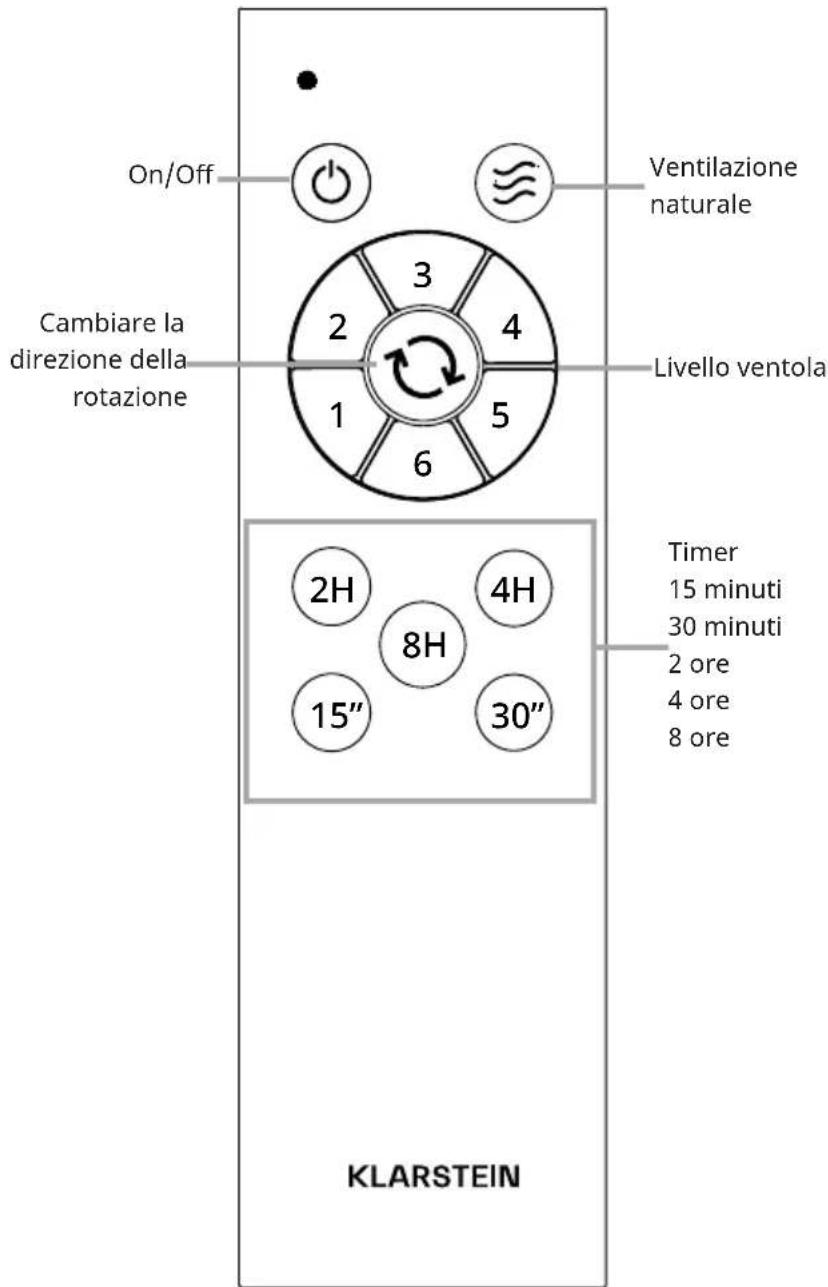

Telecomando

CONTROLLO DEL DISPOSITIVO CON SMARTPHONE

Perimodelli 10046085,10046086,10046899

Se si collega il disposativo Klarstein con la rete WiFi di casa, è possibile utilizzarlo comodamente con l'apposita app Klarstein. La app non permette solo di controllare il disposativo a distance con lo smartphone, ma offreanche accesso a utili informazioni.

Procedere in quello modo per collegare lo smartphone al dispositivo Klarstein:

1. Scaricare la app di Klarstein scansionando il codice QR (ved. sotto) con lo smartphone o scaricandola direttamente dall'App Store o da Google Play.
   2 Assicurarsi che lo smartphone sia collegato alla stessa rete WiFi con cui si desidera connettere il disposativo Klarstein.
   3 Apriere la app di Klarstein.
   4 Accedere con il proprio account. Se ora non si dispone di un account, effettuare la registrazione nella app Klarstein.
   5 Seguire le istruzioni della app.

Download della app

Utilizzato la funzione di scansione dello smartphone per scansionare il codice QR e salvare la app sullo smartphone.

Nota: ulteriori informazioni sull'utilizzo della app e supporto per stabilire la connessione con il dispositivo vengono fornite alla app al primo avvio.

Correzione degli errorsi in caso di problemi di connessione

Se non è possibile trovare il dispositivo Klarstein nella rete WiFi, controllare i seguenti punti:

1 La spina non è collegata. Assicurarsi che il dispositivo sia collegato a una presa elettrica.
2 Il dispositorio non si trovato in modalità di accoppiamento. Assicurarsi che l'indicazione WiFi (LED) sul pannello di controllo del dispositorio smart lampeggi come descririto alla voce "Resetture le impostazioni WiFi" del dispositorio smart in questione (indicazioni a riguardo possono essere normalmente trovate alla voce "Connessione dei dispositivi").
3 Il punto di accesso WiFi non opera sulla banda da 2,4 GHz. Assicurarsi che il punto di accesso utilizzato operi sulla banda da 2,4 GHz e che sia disponibile un SSID personale sulla banda da 2,4 GHz. Se non si è sicuri del tipo di banda del punto di accesso, rivolgersi al fornitore di Internet.

Importante: se il router WiFi è dotato di dualband e opera dunque sia sulla banda da 2,4 GHz che su quella da 5 GHz, per il collegamento è necessario dividere gli SSID per agli banda e utilizzato l'SSID della banda da 2,4 GHz.

4 Controllare le impostazioni del firewall della rete WiFi. L'impostazione del firewall della rete WiFi potrebbe non permettere alla app Klarstein di configurare le impostazioni WiFi sul dispositivo smart. Assicurarsi di non utilizzato reti WiFi pubbliche, ad es. presso aeroporti, hotel, aziende, ecc.
5 Diversi dati di registrazione su smartphone e app. Assicurarsi che i dati di registrazione WiFi insertiti nella app Klarstein corrispondano a quelli con cui è collegato lo smartphone.

Se sono stati rispettoti i puncti citati in precedenza e lo smartphone continua a non connettersi alla app, si prega di inviare un'email al seguente indirizzo per ricevere supporto: [e-mail]

SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello simbolo sul prodotto o sulla confezione segnala che questi prodotti non sono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentiazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persona da conseguenze negative.

DICHIARAZIONE DI CONFORMITA

Produttore:

Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Germania.

Contattateci: [e-mail]

Il fabbricante, Chal-Tec GmbH, dichiarare che il tipo di apparecchiatura radio Santa Elena è conforme alla direttiva 2014/53/UE. Il testo Completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10046085

Requisiti in materia di informazione di prodotto secondo REGOLAMENTO (UE) N. 206/2012
Informazioni per i identificare i modelli cui sono riferibili le informazioni:
10046084, 10046898, 10047993 - Klarstein Santa Elena Ceiling Fan
Descrizione Simbolo Valore Unità
Portata massima d'aria F Velocità 1: 56,8		Velocità 2: 85,2Velocità 3: 116,4Velocità 4: 139,8Velocità 5: 156,3Velocità 6: 170,6	m³/min
Valori di esercizio P Velocità 1: 4,5		Velocità 2: 7,6Velocità 3: 12,5Velocità 4: 18,5Velocità 5: 25,1Velocità 6: 35,0	W
Valori di esercizio SV Velocità 1: 12,7		Velocità 2: 11,3Velocità 3: 9,3Velocità 4: 7,5Velocità 5: 6,2Velocità 6: 4,9	(m³/min)/W
Consumo elettrico in modo «attesa» PSB 0,5 W
Livello di potenza sonora del ventilatore LWA Velocità 1: 33,6		Velocità 2: 34,1Velocità 3: 36,6Velocità 4: 39,7Velocità 5: 43,2Velocità 6: 47,0	dB(A)
Velocità massima dell'aria c Velocità 1: 1,0		Velocità 2: 1,5Velocità 3: 1,8Velocità 4: 2,2Velocità 5: 2,4Velocità 6: 2,8	m/s
Nominativo e recapito del fabbricante o del suo rappresentante legale	IEC 60879:2019
Referente per ulteriori informazioni Chal-Tec GmbHMühlenstraße 2510243 BerlinDeutschland
