MANUALE UTENTE 10030978 Klarstein

La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina ogni responsabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.

Indice

Dati tecnici 31

Avvertenze di sicurezza 31

Descrizione del prodotto 32

Assemblaggio 32

Messa in funzione e utilizzo 34

Pulizia e manutenzione 37

Smaltimento 37

Dichiarazione di conformità 37

Dati tecnici

Articolo numero 10030977, 10030978
Alimentazione 220-240 V ~ 50 Hz

Avvertenze di sicurezza

• Leggere attentamente le istruzioni per un utilizzo sicuro del ventilatore e conservare il manuale per consultazioni future.
• Se il cavo di alimentazione è danneggiato, farlo sostituire dal produttore, dal servizio clienti o da una persona qualificata per evitare pericoli.
• Utilizzare il ventilatore solo in ambienti interni.
• Per evitare il pericolo di scosse elettriche, non immergere mai il cavo, la spina o altri componenti in acqua o in altri liquidi.
• Questo ventilatore può essere utilizzato dai bambini maggiori di 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte solo se sono attentamente sorvegliate o ben istruite relativamente all'utilizzo del ventilatore stesso da parte di un supervisore responsabile della loro sicurezza. I bambini non devono giocare con il ventilatore. La pulizia e la manutenzione possono essere eseguite dai bambini solo se questi vengono sorvegliati.
• Staccare sempre la spina dalla presa prima della pulizia o in caso di inutilizzo del ventilatore.
• Una volta assemblato il ventilatore, la protezione della pala non può essere più rimossa.
• Non infilare dita, penne o altri oggetti nella griglia quando il ventilatore è in funzione.
• Staccare la spina dalla presa prima di spostare il ventilatore.
• Assicurarsi che il ventilatore sia collocato su una superficie stabile per evitare che cada.
• NON utilizzare il ventilatore vicino a finestre poiché la pioggia potrebbe causare il pericolo di scosse elettriche.

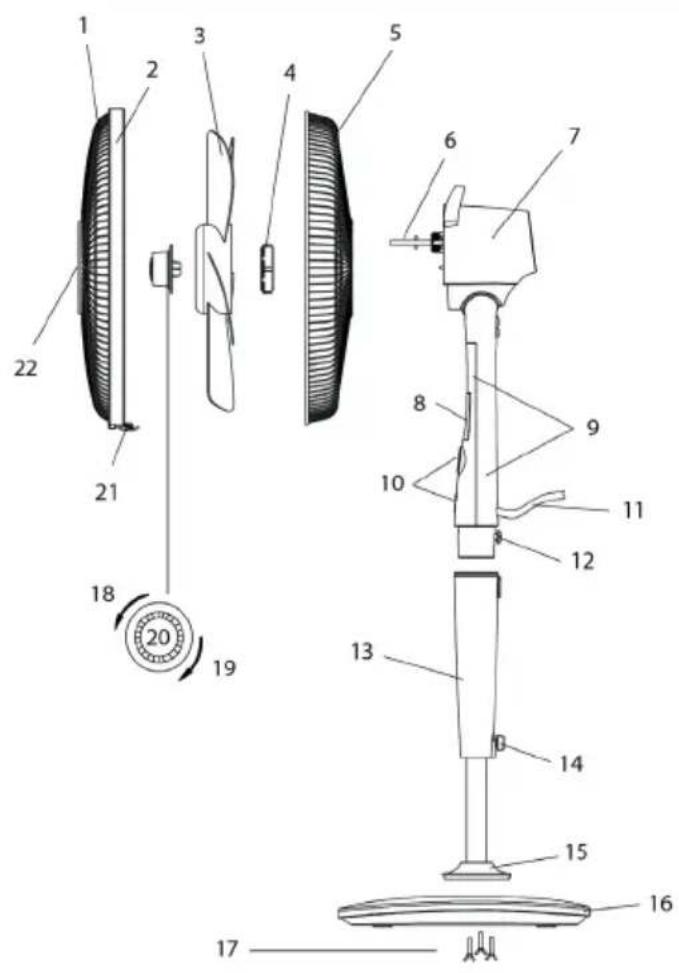

Descrizione del prodotto

1 Griglia frontale

2 Anello di sicurezza

3 Pala

4 Dado in plastica

5 Griglia posteriore

6 Albero motore

7 Motore

8 Display

9 Unità di controllo

10 Pannello dei comandi

11 Cavo di alimentazione

12 Vite

13 Tubo

14 Terminali

15 Coperchio

16 Base

17 Viti a farfalla

18 Serrare

19 Svitare

20 Rotella

21 Gancetto

22 Componente centrale

1. Togliere dalla confezione il tubo inferiore, la base e le tre viti a farfalla. La base viene fissata con le viti a farfalla.
2. Inserire nella base il tubo con il coperchio. Ruotare la base e allineare i fori posti sul tubo ai fori posti sulla base.
3. Inserire le viti a farfalla attraverso i fori e serrarle.

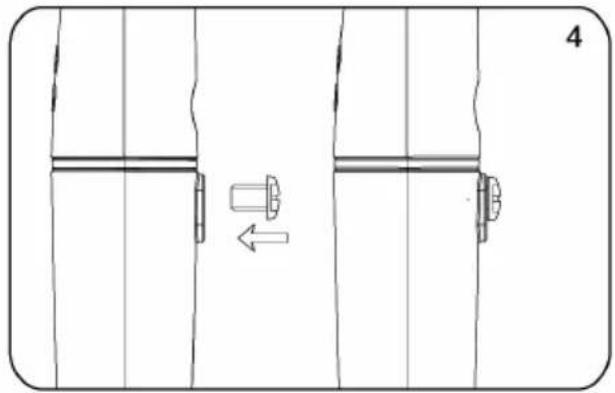

4. Svitare la manopola di fissaggio del tubo inferiore e regolare l'altezza.

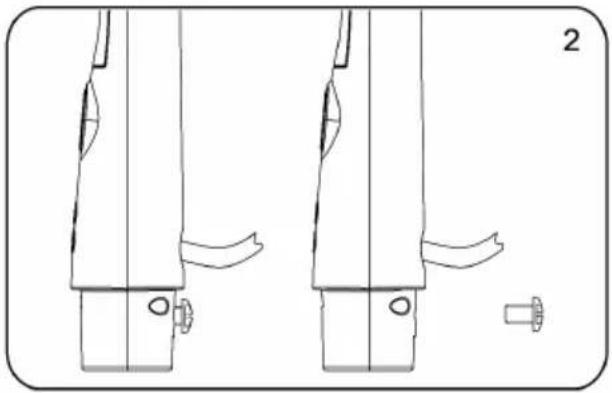

5. Togliere l'unità di controllo dalla confezione, svitare la vite di fissaggio sul retro e mettere l'unità di controllo sul tubo inferiore. Assicurarsi che la vite di fissaggio e la manopola di fissaggio siano allineati.

Assemblare la base, il tubo inferiore e l'unità di controllo:

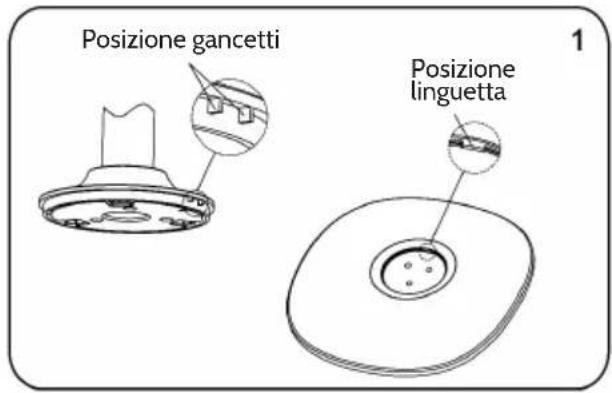

Posizione gancetti Posizione linguetta 1

Posizione segni 3

Assemblare le pale, la griglia e il telecomando:

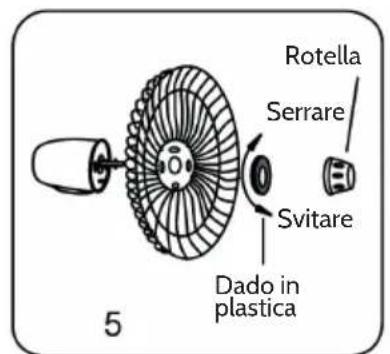

Rotella Serrare Svitare Dado in plastica 5

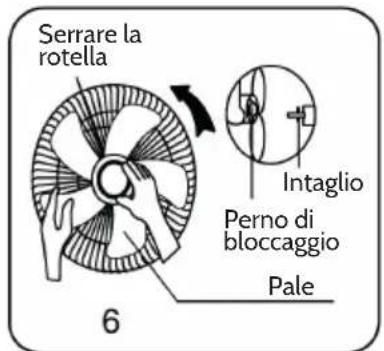

Serrare la rotella Intaglio Perno di bloccaggio Pale 6

On/off Motore Oscillazione Timer Modalità 8

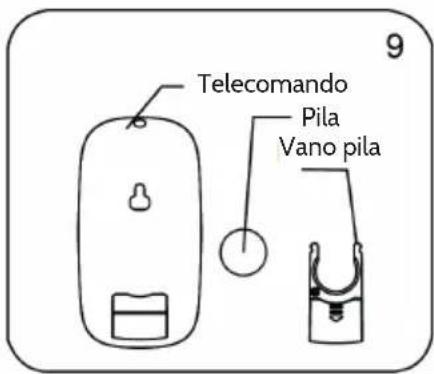

Telecomando Pila Vano pila 9

1. Svitare la rotella in senso orario e il dado in plastica in senso antiorario per rimuovere entrambi. Fissare la griglia posteriore al motore e serrare di nuovo il dado in plastica.
2. Fissare le pale all'albero motore e assicurarsi che il perno di bloccaggio sia ben fissato nell'intaglio. Ruotare la rotella in senso antiorario per avvitare le pale.

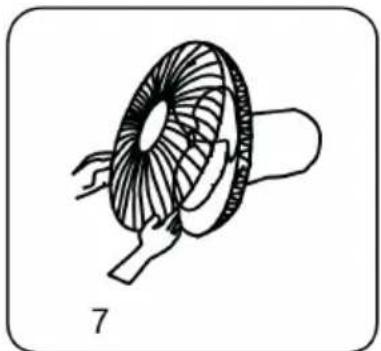

3. Fissare la griglia anteriore con l'anello di sicurezza e utilizzare i gancetti per bloccare la griglia.

Messa in funzione e utilizzo

Accendere il dispositivo

Inserire la spina nella presa. Il dispositivo emette un segnale acustico e passa in modalità standby.

Tasti funzione e funzioni

	Tasto on/offPremere questo tasto in modalità standby in modo che il ventilatore si avvii alla velocità impostata per ultima. Premere il tasto mentre il dispositivo è in funzione per arrestarlo e tornare in modalità standby.
	RotellaRuotando la rotella in senso orario, si aumenta la velocità [Flusso d'aria normale 01]. Ruotando la rotella in senso antiorario, la velocità diminuisce [Flusso d'aria normale 26].
	Tasto modalitàPremere ripetutamente il tasto per accedere alle singole modalità: Flusso d'aria normale > Flusso d'aria naturale > Modalità notturna > Comfort > Silenzioso > Flusso d'aria normale.Flusso d'aria normale: la velocità del flusso d'aria è costante. Quando l'icona per il flusso d'aria normale si accende, è possibile impostare la velocità (1-26).Flusso d'aria naturale: il ventilatore simula un flusso d'aria naturale, come se ci si trovasse all'aria aperta. La potenza del flusso d'aria e la velocità sono predefinite.Modalità notturna: il flusso d'aria del ventilatore è basso. Allo scadere del tempo, il dispositivo si spegne automaticamente.Comfort: il flusso d'aria si regola automaticamente in base alla temperatura ambiente. Se la temperatura scende al di sotto dei 20°C, il ventilatore si arresta. Se la temperatura supera i 20°C, il ventilatore si riavvia. Selezionando questa funzione, l'icona corrispondente si accende e sul display compare „OO“.Silenzioso: selezionando questa funzione, il ventilatore passa in modalità silenziosa e si accende l'icona .Premere nuovamente il tasto per tornare alla modalità normale, con un flusso d'aria basso.OSC (oscillazione)Premere ripetutamente il tasto quando il ventilatore è in funzione per avviare e terminare l'oscillazione.
	PRO (Timer)Premere questo tasto quando il ventilatore è in funzione per impostare il timer di spegnimento.L'icona del timer lampeggia sul display.Ruotare in senso orario la rotella per impostare le ore come segue: 0.5>1.0>...>12.0>00.Ruotare in senso antiorario la rotella per impostare il tempo come segue: 7.5>...>0.5>00>12.0>...Una volta impostato il tempo, attendere 5 secondi che il tempo lampeggi 2 volte sul display. Inoltre un segnale acustico indica che il tempo è stato memorizzato. Il ventilatore ritorna in modalità difunzionamento normale e l'icona del timer smette di lampeggiare. Per annullare il timer, premere per 5 secondi il tasto del timer. Ora il display indica di nuovo la potenza del flusso d'aria.Premere il tasto timer in modalità standby per programmare l'accensione. L'icona del timer si accende ed è possibile inserire il tempo. Ruotare la rotella per impostare il tempo desiderato. Al termine il display indica il tempo impostato. Per annullare il timer, premere più volte il tasto del timer.Nota: quando il dispositivo è in funzione, è possibile controllare il tempo impostato e modificarlo entro 5 secondi. Se entro 5 secondi non si effettua nessuna impostazione, il tempo impostatolampeggia 2 volte e sul display compare di nuovo la potenza del flusso d'aria.

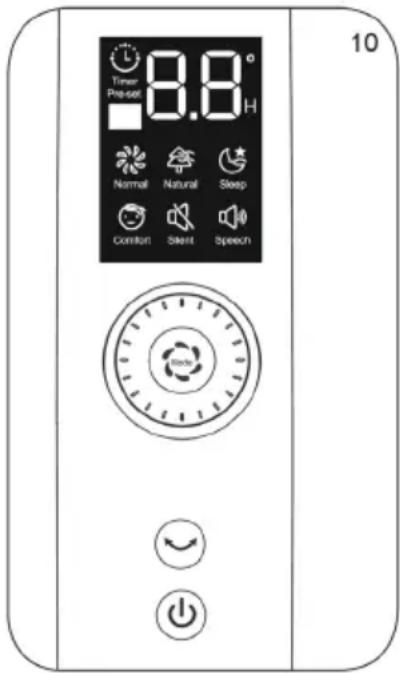

Pannello dei comandi e funzioni

On/Off

Stessa funzione del tasto on/off sul telecomando.

Tasto funzione oscillazione:

Premere brevemente il tasto quando il dispositivo è in funzione per avviare o arrestare l'oscillazione. Premere a lungo il tasto per programmare il timer di spegnimento. Seguire le fasi elencate sopra per impostare il timer.

In modalità standby, premere a lungo questo tasto per programmare il timer di spegnimento. Seguire le fasi elencate sopra per impostare il timer.

Impostare l'inclinazione

Per direzionare il flusso dell'aria verso l'alto o verso il basso, inclinare il ventilatore leggermente nella direzione desiderata.

Impostare l'altezza

• Sollevare: sollevare il ventilatore con una mano e svitare con l'altra mano la manopola di fissaggio ruotandola in senso antiorario. Quindi, sollevare il ventilatore alla giusta altezza e serrare la manopola in senso orario.
• Abbassare: sollevare il ventilatore con una mano e svitare con l'altra mano la manopola di fissaggio ruotandola in senso antiorario. Quindi abbassare il ventilatore alla giusta altezza e serrare la manopola in senso orario.

Spegnere il display

Premere il tasto on/off. Il display si spegne ma il ventilatore resta in funzione. Appena si preme un tasto (non il tasto on/off), il display si accende di nuovo. Il telecomando non ha questa funzione.

Funzione di spegnimento

Il ventilatore si spegne se entro 12 ore non viene effettuata alcuna impostazione.

Inserire le pile nel telecomando

Il telecomando necessita di una pila a bottone 3V. Aprire il coperchio e inserire la pila nel supporto. Prestare attenzione alla polarità. Chiudere di nuovo il coperchio.

Utilizzare correttamente il telecomando

• Puntare il telecomando sempre verso il ventilatore.
• Il telecomando può essere utilizzato nel raggio di 5 metri e ad una angolazione massima di 30° dal ventilatore.
• Non esporre il ricevitore posto sul dispositivo alla luce diretta del sole, altrimenti potrebbe non ricevere il segnale del telecomando.
• In caso di inutilizzo del telecomando, togliere le pile.

Protezione surriscaldamento del motore

Il motore dispone di un fusibile termico incorporato che impedisce il surriscaldamento. In caso di surriscaldamento, il ventilatore si spegne automaticamente. Il fusibile assicura che la temperatura del motore non aumenti ulteriormente e che le parti in plastica del ventilatore non si deformino o si brucino.

Pulizia e manutenzione

Il ventilatore necessita di poca manutenzione. Non tentare di riparare il dispositivo da soli. Le riparazioni devono essere eseguite esclusivamente da personale qualificato.

• Prima di pulire il dispositivo, staccare la spina dalla presa di corrente.
• Per garantire un adeguata circolazione dell'aria, durante l'uso controllare che le prese d'aria non siano ostruite e che non ci sia polvere sul retro del dispositivo.
• Pulire le parti esterne del ventilatore con un panno umido.
• Non utilizzare per la pulizia detergenti chimici o abrasivi per evitare di danneggiare le superfici. Non usare solventi o diluenti.
• Prestare attenzione che l'acqua non penetri nel dispositivo e nei componenti elettronici.

Smaltimento

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

Dichiarazione di conformità

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

CE

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/EU (EMC)

2014/35/EU (LVD)

2011/65/EU (RoHS)

206/2012/EU (ErP)
