MANUAL DE USUARIO 10030978 Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad.

Índice

Datos técnicos 17

Indicaciones de seguridad 17

Descripción del aparato 18

Montaje 18

Puesta en marcha y uso 20

Limpieza y cuidado 23

Indicaciones para la retirada del aparato 23

Declaración de conformidad 23

Datos técnicos

Número de artículo 10030977, 10030978
Suministro eléctrico 220-240 V ~ 50 Hz

Indicaciones de seguridad

• Lea las normas para un funcionamiento seguro y las instrucciones con detenimiento y consérvelas para consultas posteriores.
• Si el cable de alimentación está dañado, deberá ser reparado por el fabricante o por el servicio de atención al cliente para evitar riesgos.
• Utilice el aparato solo en interiores.
• Para evitar una descarga eléctrica, no sumerja el enchufe, el cable de alimentación ni otras partes de la unidad en agua ni en ningún otro líquido.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con discapacidades físicas, sensoriales o mentales o carentes de la experiencia y conocimientos necesarios siempre y cuando hayan sido instruidos acerca de una utilización segura del aparato y sean conscientes de los riesgos que ello conlleva. Los niños no deben jugar con el aparato. Las labores de limpieza y mantenimiento no podrán ser realizadas por niños si estos no se encuentran bajo supervisión.
• Desconecte el enchufe antes de limpiar el aparato y cuando no lo utilice.
• Cuando haya montado el ventilador, la protección de las hojas del rotor no debe retirarse.
• No introduzca los dedos, lápices ni otros objetos en las rejillas cuando el ventilador se encuentre en funcionamiento.
• Desconecte el ventilador de la red eléctrica si decide reubicarlo.
• Asegúrese de que el ventilador se sitúe sobre una superficie estable para evitar posibles caídas.
• NO utilice el ventilador cerca de ventanas, la lluvia puede provocar riesgos eléctricos.

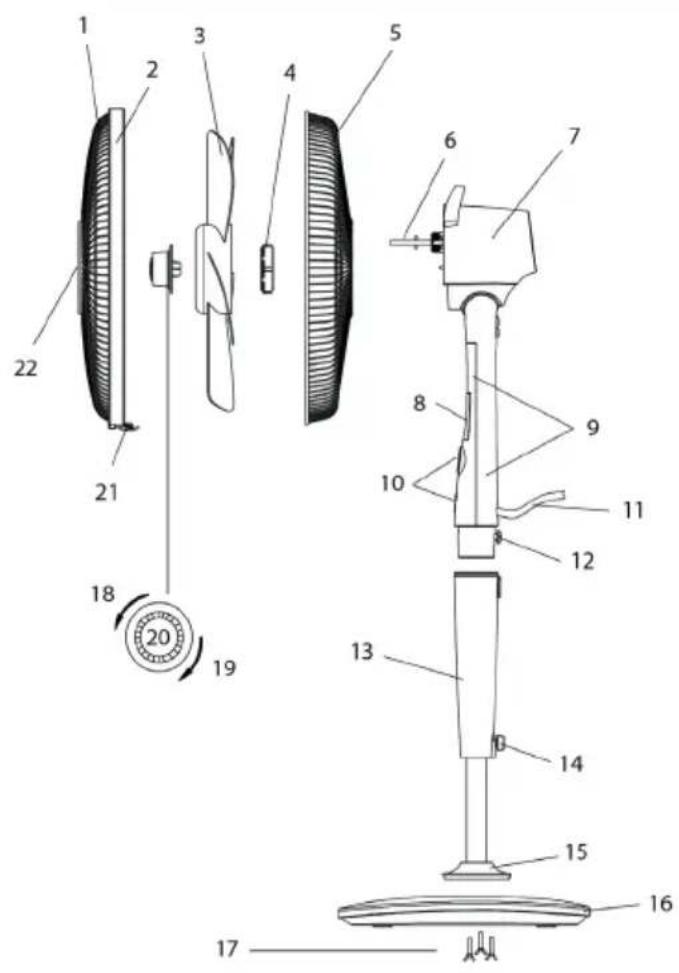

Descripción del aparato

1 Rejilla superior

2 Anilla de seguridad

3 Aspa

4 Tuerca de plástico

5 Rejilla inferior

6 Eje de transmisión

7 Motor

8 Display

9 Unidad de control

10 Panel de control

11 Cable de alimentación

12 Tornillo

13 Varilla

14 Hembrillas

15 Cubierta

16 Patas

17 Tornillos de mariposa

18 Apretar

19 soltar

20 Rueda giratoria

21 Pinza

22 Pieza intermedia

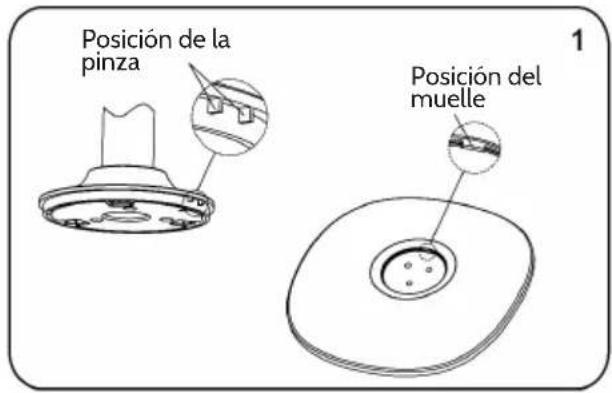

1. Extraiga el conducto inferior, la base y los tres tornillos de mariposa del embalaje. Con los tornillos de mari- posa fijará la base.
2. Monte el conducto a la base con la cubierta, gire la base y oriente los orificios de esta para que encajen con los del conducto.
3. Introduzca los tornillos de mariposa a través de los orificios y apriételos.

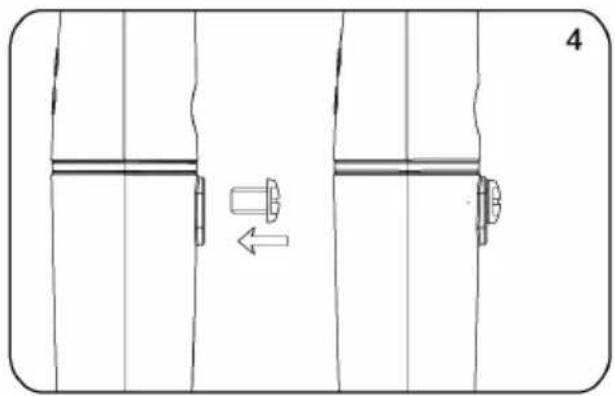

4. Suelte el botón de fijación del conducto inferior y ajuste la altura.

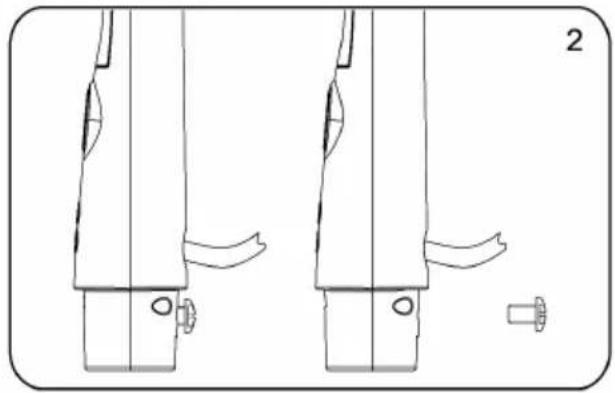

5. Extraiga la unidad de control del embalaje, suelte los tornillos de seguridad situados en la parte trasera y monte la unidad en el conducto inferior. Asegúrese de que el tornillo y el pin de seguridad estén alineados.

Cómo montar la base, el conducto inferior y la unidad de control:

Posición de la pinza Posición del muelle 1

3 Marca de posición

Cómo montar las aspas, las rejillas y el mando a distancia:

Rueda giratoria Apretar Soltar Tuerca de plástico 5

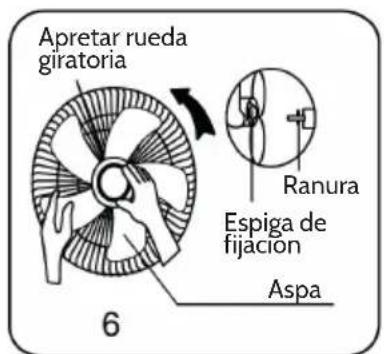

Apretar rueda giratoria 6 Ranura Espiga de fijación Aspa

ON/OFF Eje de transmisión Oscilación Temporizador Modo 8

Mando a distancia Pila Compartimento para las pilas 9

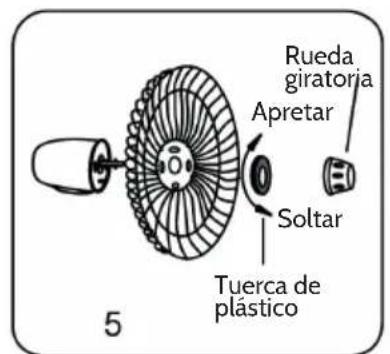

1. Gire la rueda giratoria en el sentido de las agujas del reloj (o retírela del embalaje) y la tuerca de plástico en el sentido contrario de las agujas del reloj. Retire ambas piezas. Fije la rejilla trasera al motor y apriete la tuerca de plástico de nuevo.
2. Fije las aspas al motor y asegúrese de que la espiga de fijación esté encajada en la ranura. Gire la rueda giratoria en el sentido contrario de las agujas del reloj para enroscar las aspas.

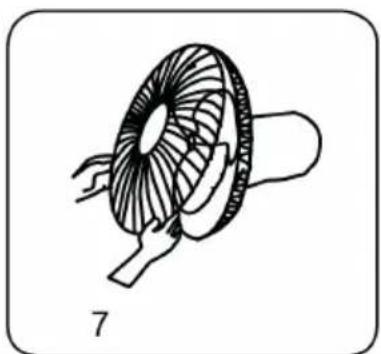

3. Fije la rejilla delantera a la anilla de fijación y utilice la pinza para asegurarla.

Puesta en marcha y uso

Encender el aparato

Conecte el enchufe en la toma de corriente. Escuchará un pitido y el aparato entrará en modo standby.

Botones y funciones

	Botón on/offPulse este botón en modo standby para iniciar el ventilador con la última velocidad configurada. Pulse el botón mientras el ventilador está en marcha para detenerlo y regresar al modo standby.
	Eje de transmisiónSi gira el eje de transmisión en el sentido de las agujas del reloj, la velocidad aumentará desde [aire normal 01]. Si gira el motor en el sentido contrario de las agujas del reloj, la velocidad se reducirá desde [aire normal 26].
	Pulse este botón varias veces para seleccionar uno de los siguientes modos: Aire normal > Aire natural > Modo noche > Confort > Suave > Aire Normal.Aire normal: la velocidad del aire es constante. Si el icono de aire normal se ilumina, la velocidad del aire puede ajustarse de 1-26.Aire natural: el ventilador simula una brisa natural, la fuerza del aire está predeterminada y varía. La corriente de aire se siente como si estuviera en plena naturaleza.Modo noche: el ventilador funciona a velocidad baja hasta que el temporizador se active. A continuación, el aparato se apaga automáticamente para que pueda dormir en paz.Confort: el aire se ajusta automáticamente a la temperatura ambiente. Si la temperatura es inferior a 20 °C, el ventilador se detiene. En cuando la temperatura supere los 20 °C, se pone de nuevo en marcha. Si selecciona esta función, se ilumina el icono correspondiente y el display muestra «00».Suave: Si selecciona esta función, el motor funciona muy despacio y se ilumina el siguiente icono: . Pulse de nuevo el botón para cambiar al modo normal con velocidad baja.OSC (Oscilación)Una vez haya iniciado el ventilador, pulse varias veces este botón para iniciar y finalizar la oscilación.
	PRO (Temporizador)Pulse el botón Timer con el ventilador en marcha para programar un apagado automático. El icono del temporizador parpadea cada segundo en el display.Gire el motor en el sentido de las agujas del reloj para regular las horas: 0.5 >1.0 >... >12.0 >00.Gire el motor en el sentido contrario de las agujas del reloj para ajustar el tiempo: 7.5 >.. >0.5 >00 >12.0 >...Cuando haya configurado la hora, espere 5 segundos hasta que el valor introducido parpadee 2 veces en el display y una señal acústica indique que los cambios se han guardado. En este momento, el ventilador vuelve al modo de funcionamiento y el icono del temporizador deja de parpadear. Para cancelar el temporizador, pulse durante 5 segundos el botón correspondiente. Si el ajuste se realiza correctamente, el display muestra de nuevo la potencia del aire.Pulse el botón del temporizador con el aparato en modo standby para programar un encendido automático. El icono del temporizador se ilumina y puede introducir el tiempo. Gire de nuevo el eje para ajustar el tiempo deseado. Cuando haya terminado, el display muestra el valor programado. Para cancelar el temporizador, pulse varias veces el botón del temporizador.Advertencia: si ajusta la hora con el aparato encendido, puede comprobarla brevemente y modificarla en los 5 segundos posteriores. Si no realiza ningún cambio en esos 5 segundos, el tiempo programado parpadea 2 veces en el display y a continuación la pantalla muestra la potencia del aire.

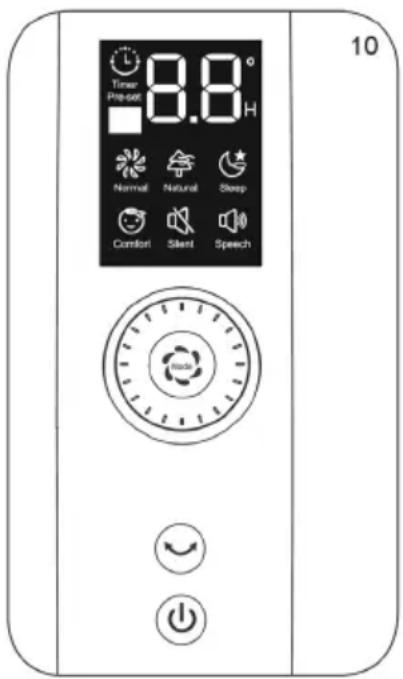

Panel de control y funciones

ON/OFF:

Tiene la misma función que en el mando a distancia.

Botón de oscilación:

Pulse el botón con el aparato encendido para activar o desactivar la oscilación. Mantenga pulsado el botón para programar el temporizador de apagado. Siga los pasos explicados anteriormente para configurar el temporizador.

Pulse el botón de oscilación con el aparato en modo standby para programar un apagado automático. Siga los pasos explicados anteriormente para configurar el temporizador.

Ajuste de inclinación

Para orientar la corriente de aire hacia arriba o hacia abajo, incline el ventilador en la dirección deseada. Ajustar altura

• Levantar: sujete el ventilador con una mano y suelte el pin de fijación con la otra desenroscándolo en el sentido contrario de las agujas del reloj. Levante el ventilador hasta la altura deseada y enrosque el pin de fijación en el sentido de la agujas del reloj.
• Bajar: sujete el ventilador con una mano y suelte el pin de fijación con la otra desenroscándolo en el sentido contrario de las agujas del reloj. Baje el ventilador hasta la altura deseada y enrosque el pin de fijación en el sentido de la agujas del reloj.

Apagar pantalla

Pulse el botón on/off. La pantalla se apaga pero el ventilador continúa funcionando. Cuando pulse un botón (no on/off), la pantalla se ilumina de nuevo. El mando a distancia no cuenta con esta función.

Función de apagado

El ventilador se apaga si no realiza ninguna acción en 12 horas.

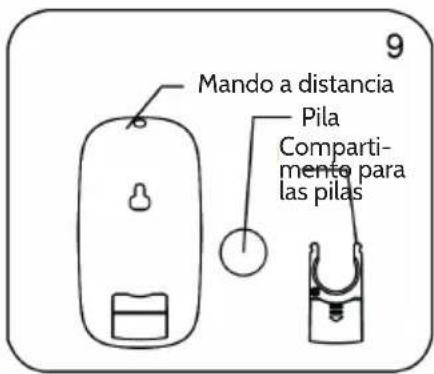

Colocación de las pilas en el mando a distancia

El mando a distancia necesita una pila de botón de 3V. Abra el compartimento y coloque la pila en el soporte. Preste atención a la polaridad correcta. Cierre de nuevo el compartimento.

Cómo utilizar correctamente el mando a distancia

• Oriente el mando a distancia siempre hacia el ventilador.
• El mando a distancia puede utilizarse en un radio de 5 metros y en un ángulo de 30^ .
• Asegúrese de que la luz directa del sol no incida sobre el receptor, pues de lo contrario es posible que no reciba la señal del mando a distancia.
• Si no utiliza el mando a distancia durante un periodo de tiempo prolongado, retire la pila para evitar que se provoque una fuga en el mando a distancia.

Protección del motor contra calentamiento

El motor cuenta con un fusible térmico integrado que evita que se sobrecaliente. El ventilador se apaga automáticamente en caso de un sobrecalentamiento. Así, el fusible garantiza que la temperatura del motor no continúe aumentando y que las piezas de plástico del ventilador no se deformen ni se quemen.

Limpieza y cuidado

Puede limpiar usted mismo el aparato. No intente repararlo usted mismo. La reparación y mantenimiento deberá llevarse a cabo por parte de personal autorizado.

• Desconecte el enchufe antes de limpiar el aparato.
• Para evitar un grado de suciedad alto, asegúrese de que durante el funcionamiento del ventilador sus orificios no estén obstruidos y que la parte trasera del motor esté libre de polvo.
• Limpie el exterior del ventilador con un paño húmedo.
• No utilice productos químicos ni productos abrasivos para limpiar el aparato o dañará la superficie. No utilice tampoco disolventes.
• Asegúrese de que no se filtre agua a los componentes electrónicos del aparato.

Indicaciones para la retirada del aparato

Si el aparato lleva adherida la ilustración de la izquierda (el contenedor de basura tachado) entonces rige la normativa europea, directiva 2012/19/UE. Este producto no debe arrojarse a un contenedor de basura común. Infórmese sobre las leyes territoriales que regulan la recogida separada de aparatos eléctricos y electrónicos. Respete las leyes territoriales y no arroje aparatos viejos al cubo de la basura doméstica. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. El reciclaje ayuda a reducir el consumo de materias primas.

Declaración de conformidad

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin (Alemania).

Este producto cumple con las siguientes directivas europeas:

2014/30/UE (EMC)

2014/35/UE (baja tensión)

2011/65/UE (refundición RoHS)

206/212/EU (ErP)
