UC 12SL - Chargeur de piles HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de piles
Marque	HiKOKI
Modèle	UC 12SL
Tension de charge	10,8 – 12 V (valeur max)
Poids	0,35 kg
Type de batterie compatible	Li-ion : BSL1240M, BSL1225M, BSL1220M
Température de charge	0°C – 50°C
Durée de charge (2,0 Ah)	Environ 30 min (à 20°C)
Durée de charge (2,5 Ah)	Environ 37 min (à 20°C)
Durée de charge (4,0 Ah)	Environ 60 min (à 20°C)
Indicateur lumineux	Rouge : clignote (veille), allumé (charge), clignote (charge terminée), scintille (anomalie)
Protection contre surchauffe	Oui (arrêt temporaire de la charge)
Protection contre court-circuit	Oui
Utilisation	Intérieur uniquement
Alimentation	Secteur (prise standard)
Entretien	Essuyer avec un chiffon doux sec ou imbibé d'eau savonneuse
Stockage	Endroit sec, surélevé, hors de portée des enfants
Réparations	Par un service agréé HiKOKI uniquement
Pièces de rechange	HiKOKI d'origine
Ne pas utiliser	Transformateur élévateur, générateur CC, en extérieur ou en milieu humide
Température ambiante recommandée	20 – 25°C

FOIRE AUX QUESTIONS - UC 12SL HiKOKI

Comment charger une batterie avec le UC12SL ?

Branchez le chargeur sur une prise secteur, le voyant rouge clignote. Insérez la batterie dans le chargeur. Le voyant s'allume en continu pendant la charge. Une fois chargée, le voyant clignote à nouveau. Débranchez le chargeur et retirez la batterie.

Quelles batteries puis-je utiliser avec ce chargeur ?

Ce chargeur est compatible avec les batteries HiKOKI Li-ion suivantes : BSL1240M (4,0 Ah), BSL1225M (2,5 Ah) et BSL1220M (2,0 Ah).

Que signifient les clignotements du voyant lumineux ?

Avant la charge : clignote (0,5s allumé, 0,5s éteint). Pendant la charge : allumé en continu. Charge terminée : clignote (0,5s allumé, 0,5s éteint). Surchauffe : clignote (1s allumé, 0,5s éteint). Anomalie : scintille (0,1s allumé, 0,1s éteint).

Le chargeur peut-il rester branché en permanence ?

Il est recommandé de débrancher le chargeur lorsqu'il n'est pas utilisé, pour des raisons de sécurité et pour économiser l'énergie.

Que faire si le voyant scintille rapidement (toutes les 0,2 seconde) ?

Cela indique une anomalie de la batterie ou du chargeur. Vérifiez l'absence de corps étrangers dans le connecteur. Si le problème persiste, confiez l'appareil à un service d'entretien autorisé HiKOKI.

Puis-je charger une batterie chaude ?

Si la batterie est chaude (par exemple après une utilisation prolongée ou exposition au soleil), laissez-la refroidir avant de la charger. Le chargeur peut refuser de charger tant que la température n'est pas revenue dans la plage 0-50°C.

Quelle est la température idéale pour la charge ?

La température de charge recommandée est comprise entre 20°C et 25°C. Ne chargez pas en dessous de 0°C (risque de surcharge) ni au-dessus de 40°C (la charge est impossible).

Puis-je utiliser une batterie non HiKOKI avec ce chargeur ?

Non, utilisez uniquement les batteries spécifiées par HiKOKI. L'utilisation d'autres batteries peut entraîner des risques de choc électrique, incendie ou endommagement du chargeur.

Comment nettoyer le chargeur ?

Débranchez le chargeur. Essuyez-le avec un chiffon doux et sec, ou légèrement imbibé d'eau savonneuse. N'utilisez jamais de solvants, essence ou diluant.

Où puis-je faire réparer mon chargeur ?

Toute réparation doit être effectuée par un réparateur agréé HiKOKI. Consultez le site https://hikoki-powertools.eu pour trouver le service après-vente le plus proche.

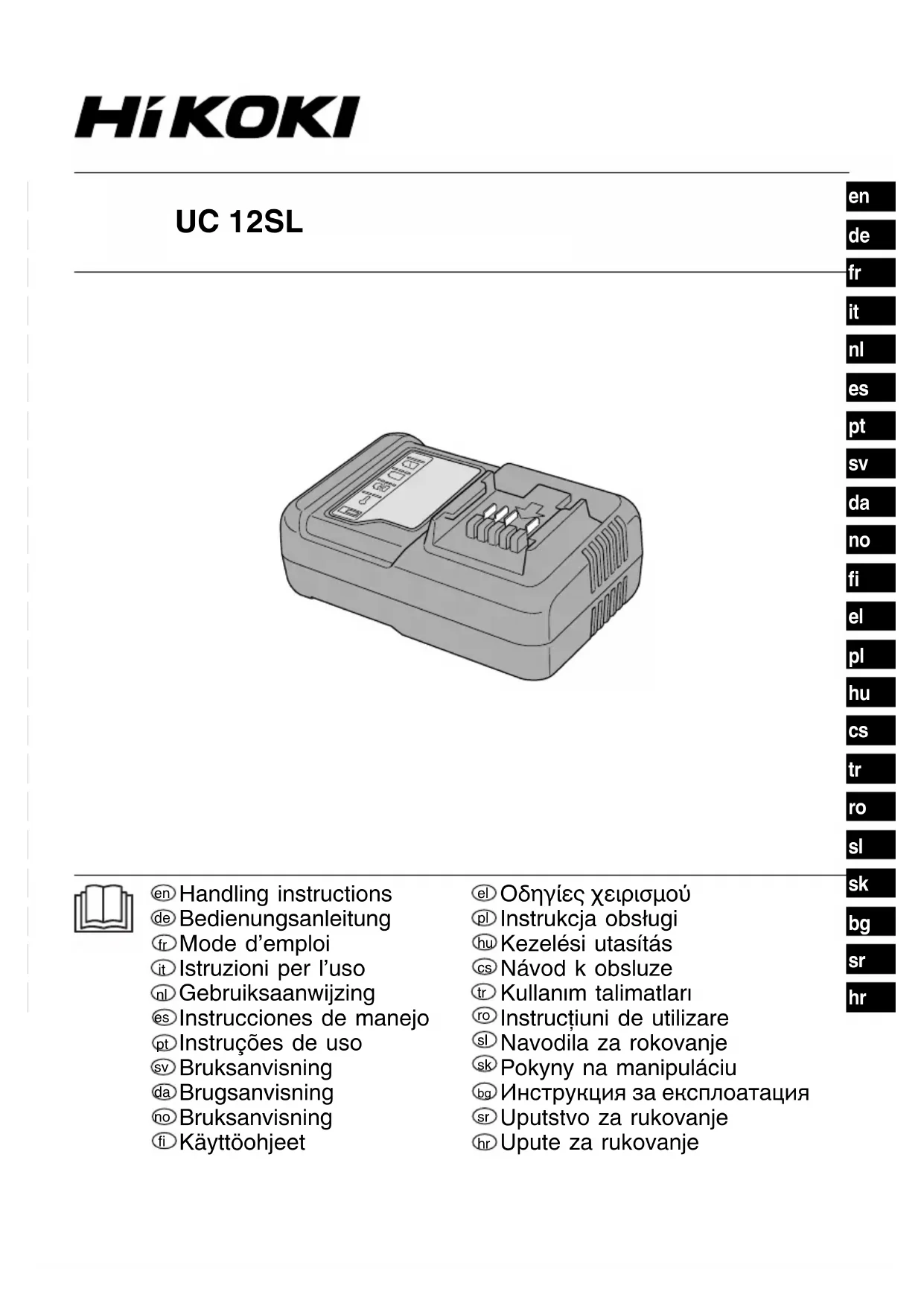

MODE D'EMPLOI UC 12SL HiKOKI

1. Maintainir la zone de travail propre. Des surfaces et des bancs de travail encombrés sont propices aus accidents.
2. Eviter des alentours dangereux. Ne pas exposer l'outil et le chargeur à la pluie. Ne pas utiliser l'outil ou le chargeur en des endroits humides ou mouillés. Maintenir la zone de travail bein éclairée. Ne jamais utiliser d'outils electro-portatifs et de chargeur à proximate de matières infil ammables ou explosives. Ne pas utiliser l'outil et le chargeur en présence de gaz ou de liquide infl ammables.
3. Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des handicaps physiques, sensoriels ou mentaux, ou manquant d'expérience et de connaissances si elles sont sous surveillance ou ont reçu des instructions préalables concernant l'utilisation sécurisée de l' apparéil et si elles comprendtent les risques encourus. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien ne doit pas été effectifs par des enfants sans surveillance.
4. Ranger l'outil et la charger quand ils sont hors service. Quand vous ne les utilisez pas, l'outil et le chargeur seront ranges dans un endroit sec et surélevé ou fermé à clef, c'est-à-dire hors de portée des enfants. Ranger l'outil et le chargeur dans un endroit où la temperature est inférieure à 40^ .
5. Ne pas fatiguer le cordon. Ne jamais porter le chargeur par le cordon, et pour le débrancher de la prise ne pas tirer le cordon. Maintenir le cordon à l'ecart de la chaleur, de l'huile et des arrêtes pointues.
6. Quand le chargeur n'est pas utilisé ou quand il est soumis à l'entretien ou à une vérification, débrancher le cordon du chargeur de la prise secteur.
7. Utiliser toujours le chargeur spécifique.
   Ne jamais utiliser un chargeur autre que celui spécifique pour éviter les dangers.
8. N'utiliser que des pieces de rechange HiKOKI d'origine.
9. Ne pas utiliser l'outil et le chargeur pour une application autre que celles spécifiées dans le mode d'emploi.
10. L'utilisation d'accessoires ou fixations autres que ceux préconisés dans le manuel d'instructions ou le catalogue HiKOKI peut partager un danger pour l'utilateur.
11. Si le cordon d'alimentation est endommagé, il faudra le faire remplacer par le fabricant ou son service après-venture ou toute autre personne qualifiée pour éviter tout danger.
    Toute réparation doit être effectuee par un réparateur agreeé. Le fabricant ne peut être tenu responsable des dommages ou blessures dus à une réparation eff ectuée par une personne non autorisée ou par une mauvaise utilisation de l'outil.
12. Veiller impératifement à ce que la surface de la borne du chargeur soit depourvue de corps étrangers ou de liquides collants. Retirer tout corps étranger ou liquide avant utilisation.
    13 Pour assurer l'intégrité de la conception de fonctionnement de l'outil et du chargeur, ne pas enlever les couvercles ou les vis qui ont été installés.
13. Utiliser toujours le chargeur à la tension spécifique sur la plaque indicateur.
14. Charger toujours la batterie avant utilisation.
15. Ne jamais utiliser une batterie autre que celle spécifiée.
    Ne pas connecter une pile sèche ordinaire, une batterie rechargeable autre que celle spécifique ée ou une batterie d'auto à l'outil electroportatif.
16. Ne pas utiliser de transformateur élévateur.

17. Ne pas charger la batterie à partir d'un généateur électrique ou d'une alimentation en courant continu.

18. Charger toujours à l'intérieur. Etant donné que le chargeur et la batterie chauff ent légèrement pendant l'opération de charge, charger la batterie dans un endroit non exposé aux rayons du soleil, à basse humidité et bien aéré.

19. La vue éclatée contue dans ce manuel d'instructions doit être utilisée seulement dans un centre de réparation/agréé.

PRECAUTIONS POUR CHARGEUR

1. Chargez toujours la batterie à une température de 0 - 40^ . Une température inférieure à 0^ entrainera une surcharge dangereuse. La batterie ne peut pas etre chargée a une température supérieure a 40^ . Le température la plus appropriee serait de 20 - 25^ .
2. N'utilisez pas le chargeur continuellement. Quand une charge a ete effectuee, laissez le chargeur au repos pendant environ 15 minutes avant de commencer la prochaine charge de batterie.
3. Ne laïsez pas de corps étrangers pénétre par le trou de raccord de la batterie rechargeable.
4. Ne désassemblez jamais la batterie rechargeable et le chargeur.
5. Ne court-circuitez jamais la batterie rechargeable. Le fait de court-circuiter la batterie généra un courant électrique élevé et une surchauff e, ce qui entraînera la brûture ou l'endommagement de la batterie.
6. Ne jetez pas la batterie au feu. Elle pourrait exploser.
7. L'utilisation d'une batterie usagée endommagera le chargeur.
8. Apportez la batterie au magasin où vous l'avez achetée des que la durée de vie de post-charge de la batterie devient trop courte pour une utilisation pratique. Ne jetez pas de batterie usagée.
9. Ne pâs introduire d'objets métalliques ou des produits infil ammables dans les fentes d'aération du chargeur, cela provoquera un choc électrique ou endommagera le chargeur.

SPECIFICATIONS

Modèle	UC12SL
Tension de charge	10,8 V – 12 V Valeur max.
Poids	0,35 kg

APPLICATION

Pour la charge de la BATTERIE HiKOKI BSL1240M, BSL1225M, BSL1220M.

CHARGE

Avant d'utiliser l'outil electrique, charger la batterie comme suit.

1. Brancher le cordon d'alimentation du chargeur sur la prise secteur.

Quand on raccorde la fiche du chargeur à une prise secteur, la lampe témoin clignote en rouge (à intervalles d'une seconde).

1. Insérer la batterie dans le chargeur.

Insérez fermement la batterie dans le chargeur comme illustré sur Fig. 1.

1. Charge

Quand on insere une batterie dans le chargeur, la lampe temoin s'allume en rouge.

Quand la batterie est complètement chargée, la lampe témoin clignote en rouge (à intervalles d'une seconde). (Voir le Tableau 1)

François

(1) Indication de la lampe tímoin

Les indications de la lampe témoin sont indiquées dans

le Tableau 1, selon l'etat du chargeur ou de la batterie rechargeable.

Tableau 1

Indications de la lampe tímoin
Lampe tímoin (rouge)	Avant la charge	Clignote	S'allume pendant 0,5 seconde. Ne s'tallume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Pendant la charge	S'allume	S'tallume sans interruption
	Charge terminée	Clignote	S'tallume pendant 0,5 seconde. Ne s'tallume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)
	Veille de surchauff e	Clignote	S'tallume pendant 1 seconde. Ne s'tallume pas pendant 0,5 seconde. (Éteint pendant 0,5 seconde)	Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide).
	Charge impossible	Scintille	S'tallume pendant 0,1 seconde. Ne s'tallume pas pendant 0,1 seconde. (Éteint pendant 0,1 seconde)	Anomalie de la batterie ou du chargeur

(2) Au sujet des températures et de la durée de charge de la batterie rechargeable

Les températures et la durée de charge sont indiquées dans le tableau 2.

Tableau 2

Chargeur Batterie		UC12SL
Tension de charge V 10,8 - 12 Va		eur max.
Type de batterie Li-ion
Températures de recharge de la batterie		0°C - 50°C
Durée de charge selon la capacité de la batterie, approx. (à 20°C)
2,0 Ah	min.	30 (3 cellules)
2,5 Ah	min.	37 (3 cellules)
4,0 Ah	min.	60 (3 cellules)

REMARQUE

Le temps de recharge peut varier selon la température ambiente et la tension de la source.

De plus, la durée de charge est nettement plus longue dans un environnement à basse température mais ceci n'est pas anormal.

1. Débrancher le cordon d'alimentation du chargeur de la prise secteur.

2. Tenir fermement le chargeur et degager la batterie. REMARQUE

Bien sortir la batterie du chargeur après usage, et la conserver.

ATTENTION

Si la batterie est chargée alors qu'elle est encore chaude parce qu'elle a ete laissee longtemps dans un endroit exposé aux rayons du soleil ou qu'elle vient d'etre utilise, la lampe temoin du chargeur s'allume pendant 1 seconde, ne s'allume pas pendant 0,5 seconde (eteinte pendante 0,5 seconde). Dans ce cas, commencer par laisser la batterie refroidir avant de demarrer le chargement.

Lorsque la lampe temoin scintille (à intervalles de 0,2 seconde), vérifi er la presence de corps étrangers dans le connecteur de batterie du chargeur. En l'absence de corps étrangers, il s'agit probablement d'un dysfonctionnement de la batterie ou du chargeur. Les confi er a un service d'entretien autorisé.
Le micro-ordonateur intégré nécessitant environ 3 secondes pour confirmer le chargement de la batterie lorsque UC12SL est retire, attendre au moins 3 secondes avant de la reinsérer pour poursuivre le chargement. Si la batterie est reinsérée dans un-delai de 3 secondes, elle pourrait ne pas etre correctement chargee.

ENTRETIEN ET VERIFICATION

1. Verification des vis de fixation

Vérifier régulierement toutes les vis de fixation et s'assurer qu'elles sont bien serrées. S'il advient qu'une vis se desserre, la resserrer immédiatement. Le fait de négliger ce point pourrait entrainer de graves dangers.

2. Nettoyage du chargeur

Quand le chargeur est sale, l'essuyer avec un chiffon en sec et doux ou un chiffon imbibé d'eau savonneuse.
Ne pas utiliser de solvant au chlore, d'essence ou de diluant, car ils font fondre les matières plastiques.

3. Avecutilisation,rangerlechargeur

Quand il n'est pas utilisé, le chargeur doit être rangé dans un endroit sec et surelevé ou fermé à cef, c'est-à-dire hors de portée des enfants.

4. Service après-vente agrée HiKOKI:

Consultez https://hikoki-powertools.eu pour les adresses.

ATTENTION

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

REMARQUE

Par suite du programme permanent de recherche et de développement HiKOKI, ces specifications peuvent faire l'objet de modifi cations sans avis préalable.
