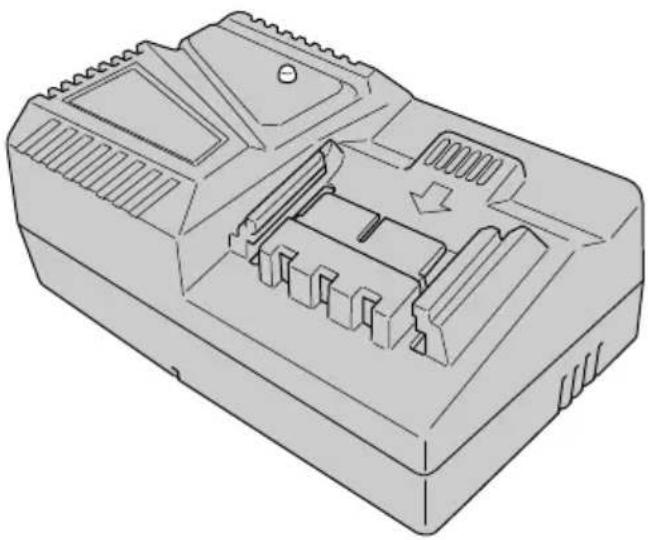

UC 18YFSL - Chargeur de piles HiKOKI - Notice d'utilisation et mode d'emploi gratuit

Marque	HiKOKI (anciennement Metabo HPT)
Modèle	UC 18YFSL
Type de produit	Chargeur de piles
Alimentation d'entrée	Monophasé, CA 120 V, 60 Hz
Tension de charge	DC 14,4 V – 18 V
Courant de charge	DC 3,5 A
Poids	0,5 kg (1,1 lb)
Dimensions (L × l × h)	Environ 16 × 8 × 5 cm (estimation)
Batteries compatibles	Séries BSL14, BSL18 et MV (Li-ion)
Indicateur LED	Témoin rouge : clignotement lent (prêt/terminé), allumé fixe (en charge), clignotement rapide (anomalie)
Protection contre la surchauffe	Oui, arrêt automatique si batterie trop chaude, reprise après refroidissement
Température de charge recommandée	0 °C à 50 °C
Fonction de charge rapide	Oui, courant de charge 3,5 A réduit le temps de charge
Entretien et nettoyage	Nettoyer avec un chiffon doux ou légèrement humecté d'eau savonneuse
Réparabilité	Confier à un centre de service agréé HiKOKI/Metabo HPT
Pièces détachées	Liste des pièces disponible dans la notice ; utiliser uniquement des pièces d'origine
Sécurité	Ne pas exposer à la pluie, ne pas utiliser de rallonge inadéquate, débrancher avant entretien
Stockage	Température inférieure à 40 °C, hors de portée des enfants
Pays d'origine	Non précisé (estimation : Japon ou Chine)

FOIRE AUX QUESTIONS - UC 18YFSL HiKOKI

Quels types de batteries puis-je recharger avec le chargeur HiKOKI UC 18YFSL ?

Ce chargeur est compatible exclusivement avec les batteries Li-ion metabo HPT des séries BSL14 (14,4 V), BSL18 (18 V) et MV. N'utilisez jamais d'autres types de batteries car elles pourraient exploser.

Comment savoir si la batterie est complètement chargée ?

Pendant la charge, le voyant rouge reste allumé fixe. Une fois la batterie complètement chargée, le voyant clignote lentement (environ 0,5 s allumé, 0,5 s éteint). Vous pouvez alors retirer la batterie.

Que faire si le voyant clignote rapidement (toutes les 0,2 s) ?

Un clignotement rapide indique une anomalie : soit un corps étranger dans le connecteur, soit un dysfonctionnement de la batterie ou du chargeur. Vérifiez le connecteur et nettoyez-le si nécessaire. Si le problème persiste, contactez un centre de service agréé.

Puis-je utiliser une rallonge avec le chargeur ?

Oui, mais uniquement si nécessaire. Utilisez une rallonge conforme aux spécifications : broches de même taille et forme, bon état électrique, et calibre de fil suffisant (voir tableau dans la notice). En général, pour une longueur jusqu'à 15 m, un fil de calibre 18 AWG convient pour un courant nominal de 2-3 A.

Quelle est la température idéale pour recharger la batterie ?

La température de charge recommandée est comprise entre 0 °C et 50 °C. Ne rechargez pas en dessous de 0 °C ou au-dessus de 40 °C (certaines batteries acceptent jusqu'à 50 °C). Si la batterie est trop chaude (par exemple après usage), le chargeur attendra qu'elle refroidisse avant de commencer la charge.

Comment nettoyer le chargeur UC 18YFSL ?

Débranchez toujours le chargeur avant le nettoyage. Utilisez un chiffon doux ou légèrement humecté d'eau savonneuse. N'utilisez jamais de solvants, essence ou diluant car ils pourraient endommager le plastique.

Puis-je laisser la batterie sur le chargeur en permanence ?

Il est déconseillé de laisser la batterie branchée en permanence. Une fois la charge terminée, débranchez le chargeur et retirez la batterie. Cela évite une usure prématurée et préserve la durée de vie de la batterie.

Que faire si la batterie est très chaude après utilisation ?

Laissez la batterie refroidir avant de la recharger. Si vous la branchez immédiatement, le voyant clignotera avec un cycle long (1 s allumé, 0,5 s éteint) pour indiquer une surchauffe. Le chargeur ne démarrera que lorsque la batterie aura atteint une température normale.

Où puis-je faire réparer mon chargeur ?

Toute réparation ou entretien doit être confié à un centre de service agréé metabo HPT / HiKOKI. N'essayez jamais de démonter le chargeur vous-même, car cela présente un risque de choc électrique.

Le chargeur fonctionne-t-il avec une tension de 230 V ?

Non, ce modèle est conçu pour une alimentation monophasée de 120 V CA, 60 Hz. L'utiliser sur une autre tension peut endommager le chargeur ou provoquer un incendie. Si vous êtes dans un pays avec 230 V, utilisez un transformateur adapté ou un modèle prévu pour cette tension.

MODE D'EMPLOI UC 18YFSL HiKOKI

Battery Charger Chargeur de batterie Cargador de baterías

Une utilisation INCORRECTE OU DANGEREUSE de ce chargeur de batterie peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi AVANT d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs et propriétaires avant qu'ils utilisent le chargeur de batterie. Ce mode d'emploi doit être conservé dans un endroit sûr.

AVANT L'UTILISATION 21

ENTRETIEN ET INSPECTION 21

RANGEMENT....22

SERVICE APRES-VENTE ET RÉPARATIONS ..... 22

LISTE DES PIÈCES 33

ÍNDICE

Español

Página Página

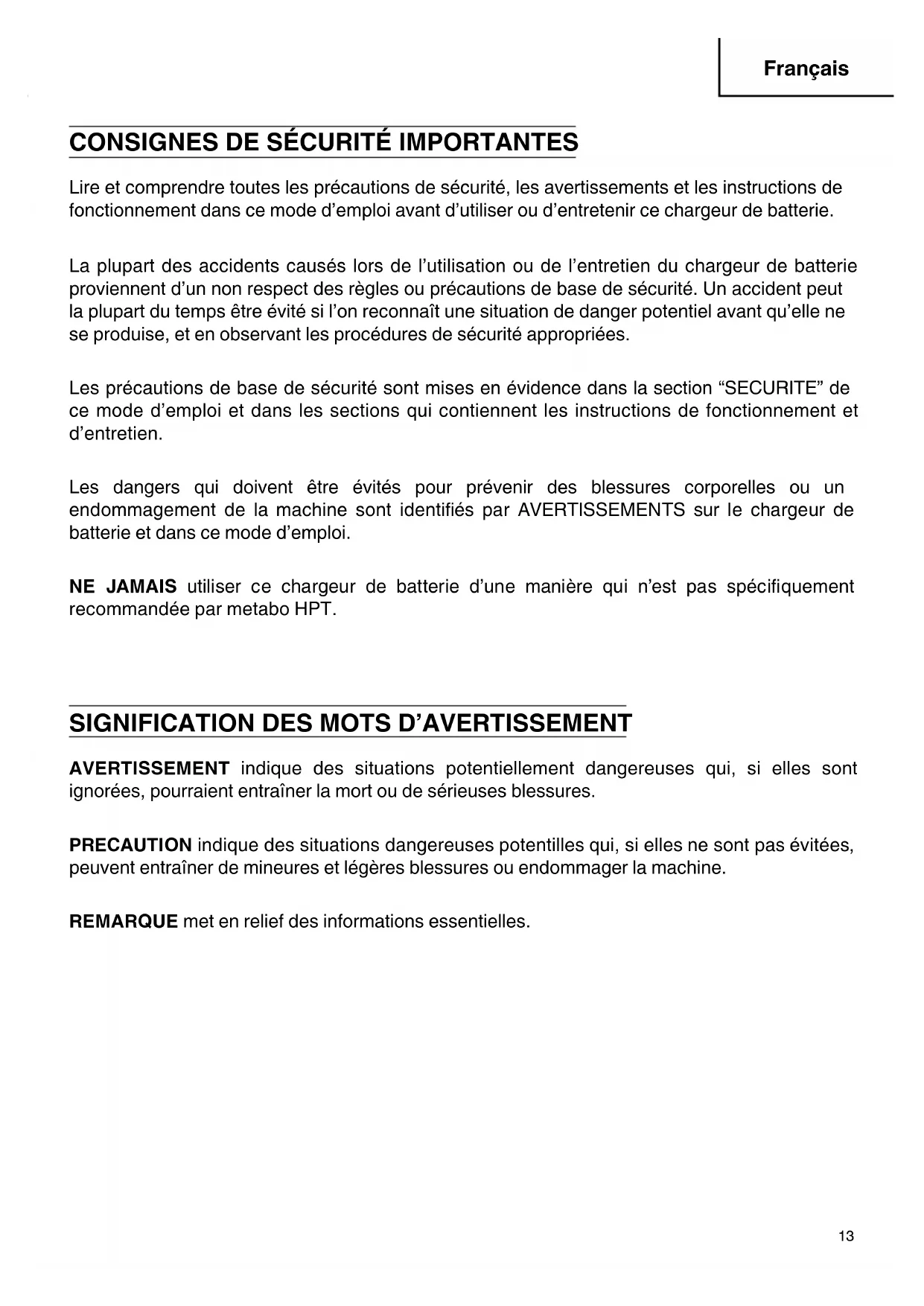

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d'emploi avant d'utiliser ou d'entretenir ce chargeur de batterie.

La plupart des accidents causés lors de l'utilisation ou de l'entretien du chargeur de batterie proviennent d'un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur le chargeur de batterie et dans ce mode d'emploi.

NE JAMAIS utiliser ce chargeur de batterie d'une manière qui n'est pas spécifiquement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures.

PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine.

REMARQUE met en relief des informations essentielles.

SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR LE CHARGEUR DE BATTERIE

AVERTISSEMENT: Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.

LIRE TOUT CE MODE D'EMPLOI.

1. CONSERVER CES INSTRUCTIONS: Ce manuel renferme des consignes de sécurité et d'utilisation importantes pour le chargeur de batterie modèle UC18YFSL.
2. Avant d'utiliser le chargeur de batterie, lire toutes les étiquettes d'instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.
3. ⚠️ ATTENTION: Pour réduire tout risque de blessure, NE recharger QUE les batteries rechargeables metabo HPT utilisées dans les séries BSL14, BSL18 et MV. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.
4. Ne pas exposer le chargeur à la pluie ni à la neige.
5. L'utilisation d'un accessoire non recommandé ou non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.
6. Pour réduire tout risque de dommage de la fiche et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fi che.
7. Vérifier que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l'endommager ou le soumettre à des contraintes.
8. Ne pas utiliser de cordon de rallonge si cela n'est pas absolument nécessaire. L'utilisation d'un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électr l'on doit utiliser un cordon de rallonge, s'assurer que :
   a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur;
   b. Le cordon de rallonge est correctement raccordé et en bon état électrique;
   c. Le calibre du fil doit être au moins suffisant pour l'intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous.

TABLEAU 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE DES CHARGEURS DE BATTERIE

Intensité nominale d'entrée CA (ampères)* Calibre du cordon
Egal ou supérieur à	mais non inférieur à	Longueur de cordon en pieds (mètres)
		25 (7.5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14

* Si l'intensité nominale d'entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisar ampères par la capacité de tension, par exemple:

$$ \frac {1 , 2 5 0 \text { watts }}{1 2 5 \text { volts }} = 1 0 \text { ampères } $$

1. Ne pas utiliser le chargeur si son cordon ou sa fiche sont endommagés - Le remplacer immédiatement.
2. Ne pas utiliser le chargeur s'il a reçu un coup, s'il est tombé ou endommagé de toute autre manière. L'apporter à un réparateur qualifié.
3. Ne pas démonter le chargeur ni le produit qui reçoit la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
4. Pour réduire tout risque de décharge électrique, débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.
5. Ce chargeur de batterie pourra être fixé comme accessoire standard sur les outils metabo HPT alimentés sur batterie. Dans ce cas, vérifier le mode d'emploi de l'outil metabo HPT alimenté sur batterie avant d'utiliser le chargeur de batterie.

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DE LA BATTERIE ET DU CHARGEUR DE BATTERIE

Pour pouvoir utiliser l'outil motorisé, il faudra recharger la batterie. Avant d'utiliser le chargeur de batterie modèle UC18YFSL, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.

ATTENTION:

UTILISER EXCLUSIVEMENT DES BATTERIES metabo HPT DES SÉRIES BSL14, BSL18 ET MV. LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PROVOQUER DES BLESSURES.

Pour éviter tout risque de blessure, observer les consignes suivantes:

⚠ AVERTISSEMENT: Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est endommagée ou complètement usée. La batterie risque d'exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d'objets dans les ouïes d'aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS effectuer la recharge à l'extérieur. Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS effectuer la recharge si la température est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie ensemble.
8. NE JAMAIS insérer de corps étrangers dans l'orifice de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-élévateur pour la recharge.
10. NE JAMAIS utiliser de générateur de moteur ni d'alimentation CC pour la recharge.
11. NE JAMAIS ranger la batterie ni le chargeur de batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).
12. TOUJOURS alimenter le chargeur sur une prise secteur domestique standard (120 volts). L'utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.
13. TOUJOURS attendre au moins 15 minutes entre deux recharges pour éviter toute surchauff e du chargeur.
14. TOUJOURS débrancher le cordon d'alimentation de la prise secteur lorsqu'on ne se sert pas du chargeur.

MISE AU REBUT D'UNE BATTERIE USÉE

AVERTISSEMENT:

Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d'exploser si elle est incinérée. L'appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu'elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d'ordures les options de recyclage et la procédure correcte de mise au rebut.

CONSERVER CES INSTRUCTIONS

ET

LES METTRE A LA DISPOSITION

DES AUTRES UTILISATEURS

ET

PROPRIETAIRES DE CET OUTIL!

UTILISATION ET ENTRETIEN

REMARQUE:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien du chargeur de batterie.

NE JAMAIS utiliser ni entreprendre une révision du chargeur de batterie sans avoir d'abord lu et compris toutes les instructions de sécurité contenues dans ce manuel.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux du chargeur de batterie.

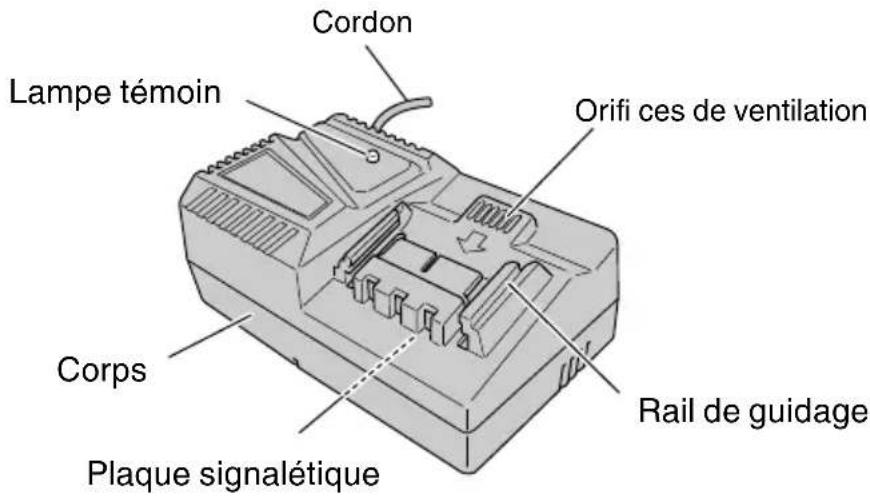

NOM DES PARTIES

Cordon Lampe témoin Orifi ces de ventilation Corps Plaque signalétique Rail de guidage

Fig. 1

SPECIFICATIONS

Modèle UC18YFSL
Source d'alimentation d'entrée Monophasée: CA 120 V, 60 Hz
Chargeur	Tension de charge .....DC 14.4 V–18 VCourant de charge .....DC 3.5 A
Poids 1.1 lbs (0.5 kg)

UTILISATIONS

Pour recharger les batteries metabo HPT du type des séries BSL14, BSL18 et MV.

MÉTHODE DE RECHARGE

REMARQUE: Avant de brancher le chargeur dans la prise, vérifier les points suivants:

○ La tension de la source d'alimentation est indiquée sur la plaque signalétique.
○ Le cordon n'est pas endommagé.

AVERTISSEMENT: Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

1. Brancher le cordon d'alimentation du chargeur de batterie sur une prise secteur.

Lors du raccordement de la fiche du chargeur à une prise, le voyant d'état de chargement clignotera en rouge (à intervalles d'une seconde).

AVERTISSEMENT: Ne pas utiliser le cordon électrique s'il est endommagé. Le faire réparer immédiate ment.

1. Insérer la batterie dans le chargeur de batterie.

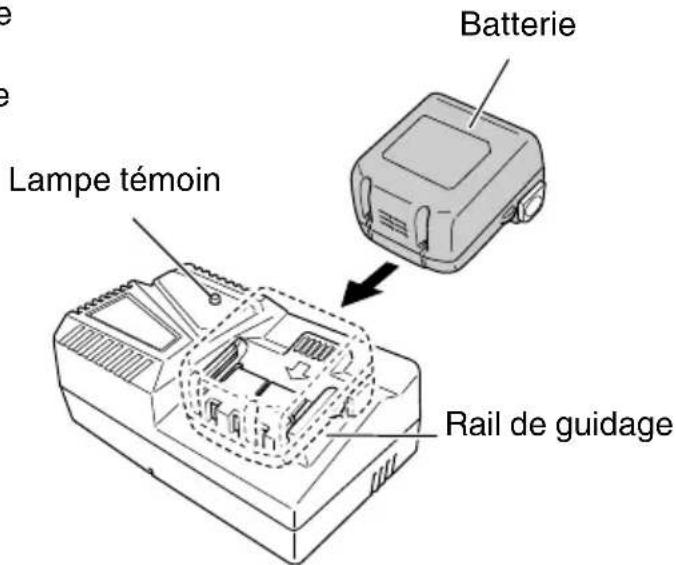

Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 2.

Batterie Lampe témoin Rail de guidage

Fig. 2

3. Recharge

Quand vous insérez une batterie dans le chargeur de batterie, le témoin lumineux s'allume en rouge.

Lorsque la batterie est totalement rechargée, le voyant d'état de chargement clignote en rouge (à intervalles d'une seconde). (Voir Tableau 2)

(1) Indication du voyant

Les indications du témoin lumineux sont expliquées dans le Tableau 2, en fonction de l'état du chargeur de batterie ou de la batterie.

Tableau 2

Explications de la lampe témoin
Lampe témoin (rouge)	Avant la recharge	Clignote	S'allume pendant 0.5 seconde.Ne s'allume pas pendant 0.5 seconde.(Eteint pendant 0.5 seconde)
	Pendant la recharge	S'allume	S'allume sans interruption
	Recharge terminée	Clignote	S'allume pendant 0.5 seconde.Ne s'allume pas pendant 0.5 seconde.(Eteint pendant 0.5 seconde)
	Veille en surchauff e	Clignote	S'allume pendant 1 seconde.Ne s'allume pas pendant 0.5 seconde.(Eteint pendant 0.5 seconde)	Batterie en surchauff e.Chargement impossible(le chargementcommencera une foisque la batterie serafroide).
	Recharge impossible	Clignote	S'allume pendant 0.1 seconde.Ne s'allume pas pendant 0.1 seconde.(Eteint pendant 0.1 seconde)	Anomalie de la batterieou du chargeur

(2) Au sujet de la température de la batterie rechargeable

Les températures des batteries rechargeables sont indiquées dans le tableau ci-dessous.

Laisser refroidir les batteries qui ont chauffé avant de les recharger.

Tableau 3

Batteries rechargeables	Températures de recharge de la batterie
BSL1415, BSL1415X, BSL1425, BSL1430C, BSL1430, BSL1440, BSL1450, BSL1815S, BSL1815, BSL1815X, BSL1820, BSL1825, BSL1830C, BSL1830, BSL1840, BSL1850, BSL36A18, BSL1860	0°C – 50°C

(3) Durée de recharge

Le Tableau 4 montre le temps de recharge nécessaire en fonction du type de batterie.

Tableau 4 Temps de recharge (en minutes approx.) à 20°C

Capacité de la batterie	BATTERIE Li-ion
	Tension de la batterie
	14.4 V 18 V
1.3 Ah	—	—	BSL1815S 22 min.
1.5 Ah	BSL1415 BSL1415X	22 min.	BSL1815 BSL1815X	22 min.
2.0 Ah	—	—	BSL1820 30 min.
2.5 Ah BSL1	425 35 min. BSL	1825 35 min.
3.0 Ah	BSL1430C	45 min. BSL1	830C 45 min.
	BSL1430 45	min. BSL1830	45 min.
4.0 Ah BSL1	440 60 min. BSL	1840 60 min.
5.0 Ah BSL1	450 75 min.		BSL1850 BSL36A18	75 min.
6.0 Ah	—	—	BSL1860 90 min.

REMARQUE: Le temps de recharge peut varier en fonction de la température ambiante.

4. Débrancher le chargeur de batterie de la prise.

ATTENTION:

Ne pas débrancher la fiche de la prise en tirant sur le cordon.

Pour éviter tout dommage lorsqu'on débranche la fiche de la prise, bien tenir la fiche proprement dite.

5. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main.

REMARQUE

Bien sortir la batterie du chargeur de batterie après usage, et la conserver.

En ce qui concerne le courant de décharge d'une batterie neuve

Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d'être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois.

Comment prolonger la durée de vie des batteries

○ Recharger les batteries avant qu'elles ne soient complètement épuisées.
Quand la puissance de l'outil utilisé faiblit, l'éteindre et recharger la batterie. Si l'outil continue d'être utilisé jusqu'à épuisement du courant électrique, la batterie risque d'être endommagée et sa durée de vie se raccourcira.
○ Eviter d'effectuer la recharge sous des températures élevées.

Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser.

ATTENTION:

• Si le chargeur a fonctionné pendant longtemps de suite, il s risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.
• Si la batterie est chaude quand elle est rechargée, parce qu'elle est restée longtemps en plein soleil ou parce qu'elle vient juste d'être utilisée, la lampe pilote du chargeur clignote en s'allumant pendant 1 seconde, puis en s'éteignant pendant 0.5 seconde.

La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.

- Quand la lampe témoin clignote rapidement (à intervalles de 0,2 seconde), vériffier le chargeur et retirer tout objet étranger qui serait tombé dans son connecteur. S'il n'y a rien d'amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.

AVANT L'UTILISATION

Vérifier l'aire de travail pour s'assurer qu'il n'y a ni débris ni désordre.

Evacuer toutes les personnes non nécessaires au travail. S'assurer que l'éclairage et la ventilation sont satisfaisants.

ENTRETIEN ET INSPECTION

ATTENTION: Sortir la batterie avant toute opération d'inspection ou d'entretien.

1. Vérifi er les vis

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu'elles sont serrées à fond.

ATTENTION: Il serait extrêmement dangereux d'utiliser ce chargeur de batterie avec des vis mal serrées.

1. Vérifi er s'il y a de la poussière

Enlever la poussière avec un chiffon doux ou un chiffon humecté d'eau savonneuse.

Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

3. Liste des pièces de rechange

PRECAUTION:

Les réparations, modifications et inspections des outils électriques metabo HPT doivent être confiées à un service après-vente metabo HPT agréé. Il sera utile de présenter cette liste de pièces au service après-vente metabo HPT agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

MODIFICATIONS:

Les outils électriques metabo HPT sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifi ées sans avis préalable.

RANGEMENT

Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants.

SERVICE APRES-VENTE ET RÉPARATIONS

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE.

REMARQUE:

Les spécifications sont sujettes à modification sans aucune obligation de la part de metabo HPT.
