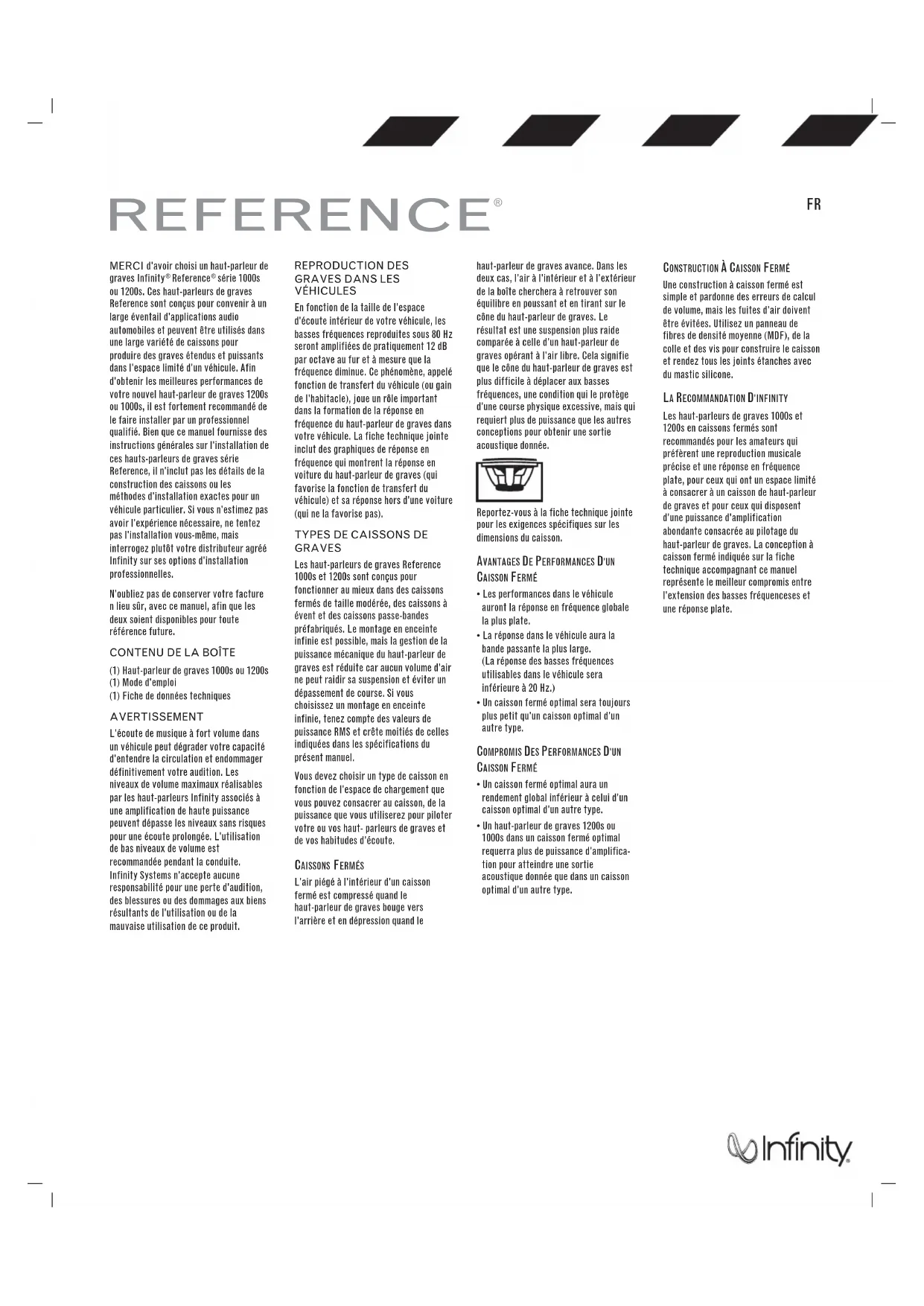

MODE D'EMPLOI Reference 1000S INFINITY

MERCI d'avoir choisi un haut-parleur de graves Infinity® Reference® série 1000s ou 1200s. Ces haut-parleurs de graves Reference sont concus pour convenir a un large éventail d'applications audio automobiles et peuvent être utilisés dans une large variété de caissons pour produit des graves étendus et puissants dans l'espace limite d'un vehicule. Affin d'obtenir les更好地 performances de votre nouvel haut-parleur de graves 1200s ou 1000s, il est fortement recommandé de le faire installer par un professionnel qualifié. Bien que ce manuel fournisse des instructions générales sur l'installation de ces haut-parleurs de graves série Reference, il n'inclut pas les détails de la construction des caissons ou les méthodes d'installation exactes pour un vehicule particulier. Si vous n'estimez pas avoir l'expérience nécessaire, ne tentez pas l'installation vous-meme, mais interrogez juste leur distributeur agréé Infinity sur ses options d'installation professionnelles.

N'oublié pas de conserver votre facture n lieu sur, avec ce manuel, afin que les deux soient disponibles pour toute reférieance future.

CONTENU DE LA BOITE

(1) Haut-parleur de graves 1000s ou 1200s (1) Mode d'emploi

(1) Fiche de données techniques

AVERTISSEMENT

L'écoute de musique à fort volume dans un vehicule peut dégrader votre capacité d'entendre la circulation et endomgar définitivement toute audition. Les niveaux de volume maximaux réalisables par les haut-parleurs Infinity associés à une amplification de haute puissance peuvent dépassé les niveaux sans risques pour une écoute prolongée. L'utilisation de bas niveaux de volume est recommandée pendant la conduite. Infinity Systems n'accepte aucune responsabilité pour une perte d'audition, des blessures ou des dommages aux biens résultants de l'utilisation ou de la mauvaise utilisation de ce produit.

REPRODUCTION DES GRAVES DANS LES VEHICLES

En fonction de la taille de l'espace d'écoute interieur de votre vehicule, les basses férences réproduites sous 80 Hz seront amplifiées de prajquement 12 dB par octave au fur et à mesure que la féquence diminue. Ce phénomène, appelé fonction de transfert du vehicule (ou gain de l'habitacle), joue un role important dans la formation de la réponse en féquence du haut-parleur de graves dans toute voiture. La fiche technique jointe inclut des graphiques de réponse en féquence qui montrent la réponse en voiture du haut-parleur de graves (qui favorise la fonction de transfert du vehicule) et sa réponse hors d'une voiture (qui ne la favorise pas).

TYPES DE CAISSONS DE GRAVES

Les haut-parleurs de graves Reference 1000s et 1200s sont concus pour fonctionner au moins dans des caissons fermes de taille moderée, des caissons à évent et des caissons passé-bandes préfabriques. Le montage en enceinte infinie est possible, mais la gestion de la puissance mécanique du haut-parleur de graves est réduite car auc sein volume d'air ne peut raidir sa suspension et éviter un dépassement de course. Si vous choisissez un montage en enceinte infinie, tenez compte des valeurs de puissance RMS et crête moitiés de celles indiquées dans les specifications du现行 manuel.

Vouvedevezchoisirun typedecaisson en fonction de l'espace dechargement que vouspouvezconsacreraucaisson,de la puissancequeyouutiliserezpour piloter vout ouvohaut-parlieuresdegraves et devoshabitudesd'écoute.

CAISSONS FERMÉS

L'air piége à l'intérieur d'un caisson fermé est compré que le haut-parleur de graves rouge vers l'arrière et en dépression quand le

haut-parleur de graves avance. Dans les deux cas, l'air à l'intérieur et à l'extérieur de la boîte chearchera à retrouver son équilibre en poussant et en tirant sur le cône du haut-parleur de graves. Le résultat est une suspension plus raide comparée à celle d'un haut-parleur de graves opérant à l'air libre. Ce signifie que le cône du haut-parleur de graves est plus difficile à déplacer aux basses fréquences, une condition qui le protège d'une course physique excessive, mais qui requiert plus de puissance que les autres conceptions pour有關ir une sortie acoustique donnée.

Reportez-vous à la fiche technique jointe pour les exigences spécifiques sur les dimensions du caisson.

AVANTAGES DE PERFORMANCES D'UN CAISSON FERMÉ

• Les performances dans le vehicule auront la reponse en fréquence globale la plus plate.
  -La réponse dans le vehicule aura la bande passante la plus large. (La réponse des basses fréquences utilisables dans le vehicule sera inférieure à 20 Hz.)
• Un caisson fermé optimal sera toujours plus petit qu'un caisson optimal d'un autre type.

COMPROMIS DES PERFORMANCES D'UN CAISSON FERME

• Un caisson fermé optimal aura un rendement global inférieur auquel d'un caisson optimal d'un autre type.
• Un haut-parleur de graves 1200s ou 1000s dans un caisson fermé optimal requerra plus de puissance d'amplification pour atteindre une sortie acoustique donnée que dans un caisson optimal d'un autre type.

CONSTRUCTION A CAISSON FERME

Une construction à caisson fermé est simple et pardonne des erreurs de calcul de volume, mais les fuités d'air doivent être évitées. Utilissez un panneau de fibres de densité moyenne (MDF), de la colle et des vis pour construire le caisson et rendez tous les joints étanches avec du mastic silicone.

LA RECOMMANDATION D'INFINITY

Les haut-parleurs de graves 1000s et 1200s en caissons fermes sont recommends pour les amateurs qui préférent une reproduction sociale précise et une réponse en fréquence plate, pour ceux qui ont un espace limité à consacrer à un caisson de haut-parleur de graves et pour ceux qui disposent d'une puissance d'amplification abondante consacrée au pilotage du haut-parleur de graves. La conception à caisson fermé indiquée sur la fiche technique accompagnant ce manuel représenté le meilleur compromis entre l'extension des basses fréquences et une réponse plate.

REFERENCE

FR

CAISSONS A ÉVENTS

Un caisson à évén se comporte comme un caisson fermé aux féquences supérieures à sa féquence d'accord (résonance). À la résonance (définie par l' évén), l' évén produit la majorité du son, le cône du haut-parleur de graves est pratiquement stationnairependant que l'air à l'intérieur de l' évén vitre. Cela offre une première gestion de la puissance mécanique à la résonance et au-dessus, mais réduit la capacité de puissance mécanique sous la résonance. Comme le cône du haut-parleur de graves et la bobine acoustique ne bougent pas beaucoup à la résonance, le flux d'air à travers la bobine acoustique est minimisé et la gestion de la puissance thermique est légèrement réduite à cette féquence.

Les caissons a event offrent le meilleur rendement dans la plaque 40Hz - 60Hz au detriment de la production du son dans l'octave la plus grave (sous 40Hz ). L'utilisation d'un filtre infrasonore est recommendée avec les caissons a event. Le caisson a event optimal pour un haut-parleur de graves série Reference est plus grand qu'un caisson fermé optimal.

Reportez-vous à la fiche technique jointe pour les exigences spécifiques sur les dimensions du caisson.

AVANTAGES DE PERFORMANCES D'UN CAISSON A'EVENT

• Un caisson a event optimal offre un meilleur rendement et une sortie plus élevée dans la plage 40 Hz - 60 Hz qu'un caisson fermé optimal.
• Un caisson à effet optimal offre une plus grande sensation de graves qu'un caisson fermé optimal.
• Un haut-parleur de graves 1200s ou 1000s dans un calisson à évient optimal requerra moins de puissance d' amplification pour atteindre une sortie acoustique donnée (vers le bas jusqu'à la fréquence de résonance du calisson) qu'un calisson fermé optimal.

• Sortie réduite dans l'octave la plus grave (sous 40 Hz).
  Gestion de la puissance mecanique réduite sous de la fréquence de résonance du caisson. L'utilisation d'un filtre infrasonore électronique est fortement recommandée pour réduire le risque de surcharge du haut-parleur de graves sous la fréquence de résonance du caisson.
• Un caisson à effet optimal est toujours plus grand qu'un caisson fermé optimal.

CONSTRUCTION D'UN CAISSON A'EVENT

La construction d'un caisson a event est plus difficile que la construction d'un caisson fermé. Le volume du caisson et les dimensions de l'event ont une relation spécifique avec les caractéristiques physiques et electromécaniques du haut-parleur de graves, ce qui impose un respect strict du volume de caisson et des caractéristiques d'event recommendées. comme pour un caissons fermé, utilisez du panneau de fibres de densité moyenne, de la collée et des vis pour construire le caisson et rendez tous les joints étanches avec du mastic silicone.

LA RECOMMANDATION D'INFINITY

Les haut-parleurs de graves 1000s et 1200s dans des caissons a event sont recommendés aux amateurs qui préférent une réponse des graves accentuee, à ceux qui disposent d'un grand espace de chargement à consacrer à un caisson de haut-parleur de graves et à ceux quiutiliseront une amplification moins pulsante pour pilotier leur haut-parleur de graves. Le volume et les dimensions de port indiqués sur la fiche technique incluse doivent être respectés précisément pour assurer des performances optimes.

CAISSONS PASSE-BANDES

Les caissons passé-bandes peuvent fournir la meilleure puissance de toute combinaison d' amplificateur et de haut-parleur de graves sur une bande de fréquences limitée, mais toute puissance supplémentaire est obtenue au détriment de la précision du son. Les caissons passé-bandes combinent un caisson fermé ou à event qui contient le haut-parleur de graves et une chamme à évent dans laquelle le haut-parleur de graves produit le son. La chamme à évent agit comme un filtre passé-has acoustique qui modéré les hautes fréquences du son au haut-parleur de graves. Cette atténuation des hautes fréquences peut rendre très difficile l'écoute de la distorsion d' amplificateur et du haut-parleur; par conséquent, vous pouvez ne pas être a même de déterminer quand le haut-parleur de graves risque d'être endommage.

Reportez-vous à la fiche technique jointe pour les exigences spécifiées sur les dimensions du caisson.

AVANTAGES DE PERFORMANCES DES CAISSONS PASSE-BANDES

• Un caisson passer-bande optimal fournit une sortie plus élevé sur une bande passante limite qu'un caisson optimal d'un autre type.

COMPROMIS DES PERFORMANCES D'UN CAISSON PASSE-BANDE

• Les caissons passe-bandes offrent une sortie élevée au delétriment de la précision du son.
• Un caisson passée-bande optimal fourniè une bande passante plus limite qu'un caisson optimal d'un autre type.
• Les caractéristiques de filtré passée-bas du caisson peuvent rendre difficile la détéction à l'écoute du risque de dégats au haut-parleur de graves.
• Un caisson passée-bande optimal est habituellement plus grand qu'un caisson àwart optimal.

CONSTRUCTION DES CAISSONS PASSE-BANDES

La construction d'un caisson passée-bande est plus difficile que la construction d'un caisson à évent car dans les deux cas les paramétres de conception de la section de l'évent doivent être respectés strictement. (La section fermée est la moins sensible des variantes des petites conceptions et constructions.) Heureusement, il existe de nombreux caissons passée-bandes préfabriques concus pour extraire le meilleur rendement possible de presque tous les haul-parleurs de graves. Les caissons passée-bandes préfabriques sont fortement recommandés si vous neccessent un caisson passée-bande. Si vous choisissez de construire votre propre caisson passée-bande, utilisez du panneau de fibres de densité moyenne (MDF), de la colle et des vis et veiliez à réindre tous les joinsétanches avec du mastic silicone.

LA RECOMMANDATION D'INFINITY

Les caissons passe-handes sont
recommendés uniquement pour les
amateurs qui peuvent de hauts niveaux de
pression sonore (SPL) sans tener compte
de la précision du son. Si des graves à
pression sonore élevée ET un son de
qualité sont vos objectifs, désisissez
plutôt un caisson à évient.

REFERENCE

FR

MONTAGE DU HAUTPARLEUR DE GRAVES

Les haut-parleurs de graves 1000s et 1200s peuvent etre montedepuis l'extérieur ou I'intérieur du caisson. Quel que soit notre montage du haut-parleur de graves,utilisez le joint en mousse de montage pour assurerIétanchete entre la structure du haut-parleur de graves et le caisson.

BRANCHEMENT DU HAUTPARLEUR DE GRAVES

RéGLAGE DE L'IMPÉDANCE

Les haut-parleurs de graves 1000s et 1200
incluent un commutateur Selectable Smart Impedance™ (SSI). Cette caractéristique exclusive vous permet de régler l'impédance du haut-parleur de graves à 2 ohms ou 4 ohms en hasculant un commutateur (voir les illustrations à droite). Cela vous permet d'obtenir le meilleur de votre amplificateur de graves dans toute situation. Le réglage SSI 2 ohms accroit la sortie du haut-parleur de graves de 3 décibels par rapport au réglage 4 ohms, selon l'amplificateur.

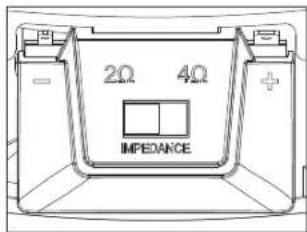

Réglage 2 ohms

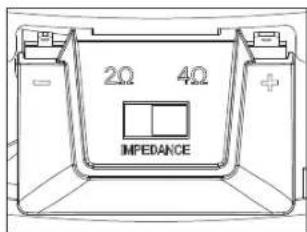

Réglage 4 ohms

Les performances sont identiques dans tous les autres aspects. Si l'amplifieur connecte est prevu pour fonctionner sous 2 ohms et si ses caractertistiques puissance sous 2 ohms correspondant aux specifications de puissance du haut-parleur de graves, le replage du commutateur SSI sur la position 2 ohms offirra le rendement maximal.

IMPORTANT: vérifie que l' amplificateur de graves est eteint avant de regler le commutateur SSI. Ne changez pas la position du commutateur lorsque l' amplificateur de graves est allumé. Ceci pourrait endommager l' amplificateur.

BRANCHEMENT DE L'AMPLIFICATEUR

Les connecteurs des haut-parleurs de graves Reference 1000s et 1200s sont compatibles avec des connexions rapides (non fournies) ou des brasures. La section de fil recommende va de 2,08 mm à 8,37 mm, selon la longueur du fil entre l' amplificateur et le haut-parleur de graves. Une section de fil plus importante est préféable au-delà de 2 m (6').

La borne plus large est le positif et la plus étroite est le négatif (également marqué sur le couvercle des bornes).

REMARQUE: si vous utilisez un fil dénued non étamé, veillez à ce qu'aucun brin + et - ne se touche. Un contact des brins peut creer un court-circuit et endommager l'amplificateur.

SPECIFICATIONS

1000s

1200s

250 mm (10") 300 mm (12")

Haut-parleur de graves automobile SSI extra-plat Haut-parleur de graves automobile SSI extra-plat

Puissance admise (RMS) : 200 W 250 W

Sensibilité à 2,83 V/1 m: 89 dB 92 dB

Réponse en fréquence: 35 Hz - 175 Hz 27 Hz - 175 Hz

Impedance: 2 ou 4 ohms (selectionnable) 2 ou 4 ohms (selectionnable)

Diametre de bobine acoustique: 50 mm (2") 50 mm (2")

Profondeur demontage:83mm(3-5/16")

Diametre externe :

268 mm (10-9/16")

310 mm (12-1/4")

Diametre de découpe :

240 mm (9-1/2")

282 mm (11-1/8")

Un numero de série valide est requis pour la couverture de la garantie.

Les caractéristiques, les specifications et l'aspect sont susceptibles d'être modifiés sans préavis.

Ces produits sont concus pour des applications mobiles et ne sont pas destinés à une connexion au secteur.

HARMAN

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

www.infiniyspeakers.com

© 2014 Harman International Industries, Incorporated. Tous droits réservés.

Infty el Referencse son des marques commerciales de Harman International Industries, Incorporated, deposes aux Etats-Unis et ou dans d'autres pays.

REFERENCE

DnAmETp 3BkyOBoK kAtyUKn:50 MM (2 DHOma) 50 MM (2 DHOma)

Глбиha yctaHOBKn: 83 MM (3-5/16 Дюмов)

HapyxKbI dNaMeTp:

DnAmETP BbIeMKI:

268MM(10-9/16JIOHMOB)

240 MM (9-1/2 ΦΟΜΟ)

310MM(12-1/4HIOHMOB)

282MM(11-1/8JIOHMOB)

IINI DEHCTBNA rapaHTN HEO6XoIMNO yKa3aTb DeHCTBNTeHBn CepNHbH NOMEp.

Функлm,харазКТерпстнИ BHeHnBMDMOrT N3MeHHTbC8e3yBeDOMJIeHnA.

DAnHbI npOdyKbI pa3paObaTahbl dnnpeBnKHO TexnIKn Hne pEHa3NaHeHb I nnoDKIOUeHn K cetN.

MoeBb

KoTobap

HammchOBaHHe TOBapa Ha yPcckOM 3bIke

Toprobamapka

Ha3aueHMe TObapa

M30TOBHTCnB

CtpaHa npOcxOxKDeHua

HmnpTeBPOcHNO

TapaNTKnHbI nepKO

HΦopMaiaqno cepBnChbux cHTpax

:REF1000S/REF1200S

:BBF1000S/BFF1200S

：ABTOMO5MBHbNCA6B7PEFREF1000S;REF1200S

:Infinity
