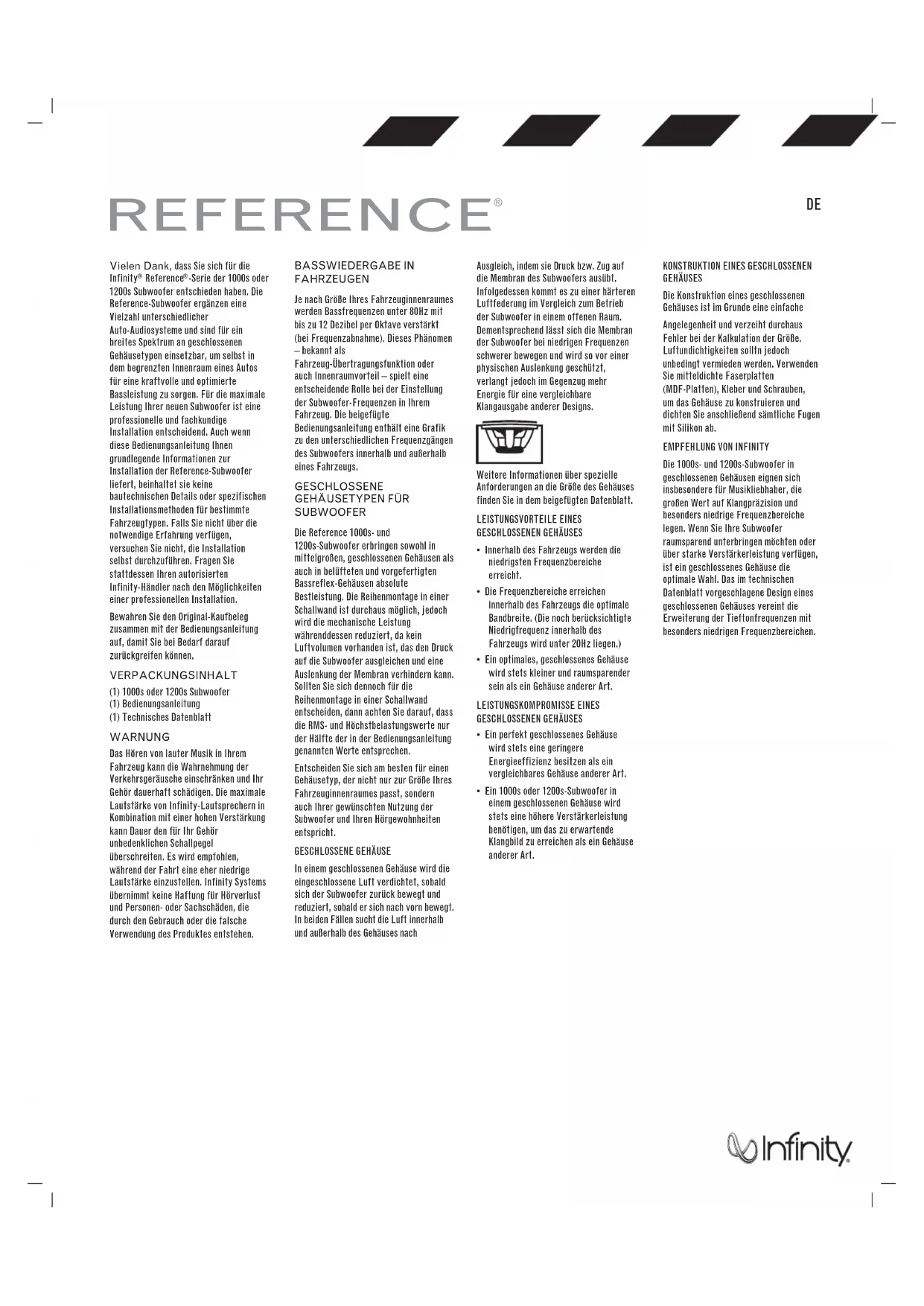

BEDIENUNGSANLEITUNG Reference 1000S INFINITY
Vielen Dank, dass Sie sich für die Infinity® Reference®-Serie der 1000s oder 1200s Subwoofer entschieden haben. Die Reference-Subwoofer ergänzen eine Vielzahl entsprechender
Auto-Audiosysteme und sind für ein breites Spektrum an geschlossenen Gehausystemen einsetzhar, um selbst in dem begrenzten Innenaum eines Autos für eine kraftvolle und optimierte Bassleistung zu sorgen. Für die maximale Leistung ihrer neuen Subwoofer ist eine professionelle und fachkundige
Installation entscheidend. Auch wenn diese Bedienungsanleitung Ihnen grundlegende Informationen zur Installation der Reference-Subwoofer liefert, beinhaltet sie keine
bautechnischen Details oder spezifischen Installationsmethodeur für bestimme Fahrzeugtypen. Falls Sie nicht über die notwendige Erfahrung verfüllen, versuchen Sie nicht, die Installation selbst durchzuführten. Fragen Siestattdessen ihren autorisierten Infinity-Händler nach den Mänglichkeiten einer professionellen Installation.
Bewahren Sie den Original-Kaufbeleg zusammen mit der Bedienungsanleitung auf, damit Sie bei Bedarf darauf aufzuckgreifen können.
VERPACKUNGSHAHLT
(1) 1000s oder 1200s Subwoofer (1) Bedienungsanleitung
(1) Technisches Datenblatt
WARNING
Das Horen von lauter Musik in Ihr
Fahrzeug kann die Wahlrechnung der Verkehrsgeräuse einschranken und ihr Gehör dauerhaft schädigen. Die maximale
Lautstärke von Infinity-Laufsprechen in
Kombination mit einer hohen Verständigung
kann Dauer den für ihr Gehör
unbedenlichen Schallpegel
Lüberschreiben. Es wird empfohlen, während der Fahrt eine ether niedrige Lautstärke einzustellen. Infinity Systems übernimmt keine Haftung für Hörverlust und Personen- oder Sachschäden, die durch den Gebrauch oder die tatsächche Verwendung des Produktes entstehen.
BASSWIEDERGABE IN FAHRZEUGEN
Je nach Groß Ihres Fahrzeuginnenraumes werden Bassfrequenzen unter 80Hz mit bis zu 12 Dezibel per Oktave verstärkt (bei Frenzabnahme). Dieses Phenomen -bekann als
Fahrzeug-Übertragungsfunktion oder auch Innenaumvortell - spielt eine entscheidende Rolle bei der Einstellung der Subwoofer-Frequenzen in ihrem Fahrzeug. Die beigeflüge
Bedienungsanleitung enthalt eine Grafik zu den entsprechlichen Freqenzgängen des Subwooferers innerhalb und außerhalb eines Fahrzeugs.
GESCHLOSSENE GEHAUSETYPEPN FÜR SUBWOOFER
Die Reference 1000s- und 1200s-Subwoofer erbringen sowohl in mittelgroßen, geschlossenen Gehäussen als auch in belufteten und vorgefertigten Bassreflex-Gehäussen absolute
Bestleistung. Die Reihenmontage in einer Schaffwand ist durchaus möglich, jedoch wird die mechanische Leistung währenddessen reduziert, da kein Luftvolumen vorhanden ist, das den Druck auf die Subwoofer ausgleichen und eine Auslenkung der Membran verhindern kann. Solfen Sie sich denialnoch für die
Reihenmontage in einer Schallwand entscheiden, dann achtens Sie darauf, dass die RMS- und Höchstbelastungswerte nur der Hälfte der in der Bedienungsanleitung genommen Werte entsprechen.
Entscheiden Sie sich am besten für einen Gehausotyp, der nicht nur zur Höhe eines Fahrzeuginnenraumes passst, sondern auch ihrer gewünschen Nutzung der Subwoofer und ihren Hörgewohnheiten entspricht.
GESCHLOSSENGEHAUSE
In einem geschlossenen Gehäuse wird die
eingeschlossene Luft verdichtet, sobald
sich der Subwoofer zurück bewegt und
reduziert, sobald er sich nach vorn bewegt.
In beiden Fälle sich die Luft innerhalb
und außerhalb des Gehäuses nach
Ausgleich, indem sie Druck bzw. Zug auf die Membran des Subwoofoers ausüb. Infolgedessen kommt zu einer härteren Luftfederung im Vergleich zum Betrieb der Subwoofer in einem offenen Raum. Dementsprechendlässt sich die Membran der Subwoofer bei niedrigen Frenzenwchen weder bewegend und wird so vor einer physischen Auslenkung geschützt, verlangt jedoch im Gegenzug mehr Energie für eine vergleichbare Klangausgabe anderer Designs.
Weilere Informationen über spezielle Anforderungen an die Grübe des Gehäuses finden Sie in dem beigefügten Datenblatt.
LEISTUNGSVORTEILE EINES GESCHLOSSENEN GEHAUSES
- Innerhalb des Fahrzeugs werden die niedrigsten Freqenzbereiche erreicht.
Die Freqenzbereiche erreichen innerhalb des Fahrzeugs die optimale Bandbreite. (Die noch berücksichtigte Niedrigfrequenz innerhalb des Fahrzeugs wird unter 20Hz liegen.) - Ein optimales, geschlossenes Gehäuse wird stets kleiner und raumsparender sein als ein Gehäuse anderer Art.
LEISTUNGSKOMPROMISSE GESCHLOSSENEN GEHÄUSE
Ein perfect geschlossenes Gehäuse wird stets eine geringene Energieeffizienz besitzen als ein vergleichbares Gehäuse anderer Ar
- Ein 1000s oder 1200s-Subwoofer in einem geschlossenen Gehäuse wird stets eine höhere Veränderleistung benotigen, um das zu erwartende Klangbild zu erreichen als ein Gehäuse anderer Art.
KONSTRUKTION EINES GESCHLOSSENEGHAUSES
Die Konstruktion eines geschlossenen Gehäuses ist im Grunde eine einfache angelegenkeit und verzeiht durchaus Fehler bei der Kalkulation der Höhe. Luftundichtigkeiten sollen noch unbedingt vermieden werden. Verwendene Sie mitteldichte Faserplatten (MDF-Platten), Kleber und Schrauben, um das Gehäuse zu konstruieren und dichten sie anschließend samsliche Fugen mit Silikon ab.
EMPFEHLUNG VON INFINITY
Die 1000s- und 1200s-Subwoofer in geschlossenen Gehäussen eigen sich insbesondere für Musicriebhaber, die großen Wert auf Klangprüzision und besonderes niedrige Freqenzbereiche legen. Wenn Sie ihre Subwoofer raumsparend unterbringen möchten oder über starke Veränderleistung verfügen, ist ein geschlossenes Gehäuse die optimale Wahl. Das im technischen Datenblatt vorschlagene Design eines geschlossenen Gehäuses vereint die Erweiterung der Tieffonfrequenzen mit besonderen niedrigen Freqenzbereichen.
REFERENCE
DE
BELUFTETEGEHAAUSE
Ein belüftetes Gehäuse besitzl oberhalb der abgestimmten Resonanzfrequenzen dieselben Eigenschaften wie ein geschlossenes Gehäuse. Bei der Resonanz (die durch das Lüfungssystem mitbestimm wird), produziert die Ventilation den größten Anteil des Klangvolumens - die Membran des Subwoofer ist nahezu regungslos, während primär die Luft vibriert. So kommt es in und über den Resonanzbereichen zu einer erhöhten mechanischen Leistung und zugleich zu einer geringeren Leistung unterhalb der Resonanzbereiche. Da die Membran und die Schwingspule des Subwoofer sich innerhalb des Resonanzbereichs kaum bewegen, ist auch der Luftstrom an der Schwingspule minimiert und die thermische Leistung ist leicht verringer. Belüftete Gehäuse sind vor allem in Bereichen von 40Hz - 60Hz leistungsstärker - auf Kosten der Klangausgabe als in den unteren Oktaven (unter 40Hz). Bei belüfteten Gehäusen sollen ein Infraschall-Filter verwendet werden. Ein optimes, belüftetes Gehäuse für den Subwoofer der Reference-Serie ist in der Regel größter als ein optimes, geschlossenes Gehäuse.
Weitere Informationen über spezielle Anforderungen an die Grübe des Gehäuses finden Sie im beigeflogenen Datenblatt.
LEISTUNGSVORTEILE EINES BELÜFTETEN GEBÄUSES
- Ein optimales, belluftetes Gehäuse bietet eine deutlich bessere Effizienz und Wiedergabeleistung in den Frequenzbereichen von 40Hz - 60Hz als ein optimales, geschlossenes Gehäuse.
- Ein optimales, beliuffetes Gehäuse möglichst eine leistungsstärkere Basswiedergabe als ein optimales, geschlossenes Gehäuse. Gehäuse.
- Ein 1000s- oder 1200s-Subwoofer in einem optimalen, belifteten Gehäuse wird oberhalb der abgestimmten Resonanzfrequenzen stets eine niedrigere Veränderleistung benotigen, um das zu erwartende Klangbild zu erreichen als ein Gehäuse anderer Art.
LEISTUNGSKOMPROMISSE EINES BELUFTETEN GEHAUSES
- Reduzierte Klangeleitung in den unteren Oktaven (unter 40Hz).
Verringerte mechanische Leistung unterhalb der Resonanzfrequenz. Um Verzerrungen des Subwoofoers unterhalb der Resonanzfrequenz zu verringgnern, wird die Verwendung einen Infraschall-Filterns dringend empfohlen. - Ein optimales, belüffetes Gehäuse ist in der Regel größter als ein optimales, geschlossenes Gehäuse.
KONSTRUCTION EINES BELUFTETEN GEAUSES
Die Konstruktion eines belüfteten Gehäues gestaltet sich schwieriger als der Bau eines geschlossenen Gehäues. Die Abmessungen für Volumen und Lüfungsschitze stehen in einem speziellen Verhältnis zu den physikalischen und elektromechanischen Eigenschaften des Subwooferers. Die genaue Einhaltung der empfohlenen Maß ist darum zwingend erforderlich. Genau wie bei einem Kleber und Schrauben, um das Gehäuse zu konstruieren und dichen Sie anschließend ähnliche Fugen mit Silikon ab.
EMPFEHLUNG VON INFINITY
Die 1000s-und 1200s-Subwoofer in belufteten Gehäusen eigenen sich insbesondere für Musikleibhaber, die großen Wert auf eine überzeugeende Bassleistung legen. Wenn Sie Ihr Subwoofer durchaus Platz einräumen möchen oder einen etwas schwacheren Subwoofer-Veränder haben, dann ist dieser Gehäusetyp die optimale Wahl. Die Abmessungen für das Volumen und die Lüftungsschütze, die Sie auf dem beigeführten technischen Datenblatt finden, sollen den unbedingt eigenen gehalten werden, um die bestmögliche Leistung zu erreichen.
BASSREFLEX-GEHAUSE
Bassreflex-Gehäuse können aus allen Verstärker-Subwoofer-Kombinationen für einen begrenzten Frequenzbereich ein Maximum an Klangleistung Herausholen. Dahbei wird jedoch die Klangprazision eingeschränkt. Bassreflex-Gehäuse kombinierten ein geschlossenes oder belluftêtes Gehäuse für die Unterbringung des Subwoofer mit einer bellufteten Kammer, der die Klangausgabe des Subwoofer auffängt. Die belluftete Kammer dient als akustischer Tiefpassfilter, der hohe Frequenzbereiche des Subwoofer abschwacht. Die Schwächung der hohen Frequenzbereiche sorgt für eine hörbare Verringerung der Verzerrungen, die vom Verstärker und vom Subwoofer ausgegeben konnen. Das hat jeder zur Folge, das Sie auch jere Verzerrungen nicht wahrnahmen, die den Subwoofer beschädigten konnen.
Weitere Informationen über spezielle Anforderungen an die Grübe des Gehäuses finden Sie im beigeflogenen Datenblatt.
LEISTUNGSVORTEILEEINES BASSREFLEX-GEHAUSES
- Ein optimales Bassreflex-Gehäuse bietet ihren eine höhere Klangleistung innerhalb einer hegrenzten Bandbreite als ein optimales Gehäuse anderer Art.
LEISTUNGSKOMPROMISSE EINES BASSREFLEX-GEHAUSES
Bassreflex-Gehäuse erreichen eine besonder hohe Klangleistung - auf Kosten einer ausgeprüften Klangprazision.
- Ein optimales Bassreflex-Gehäuse verfügt über eine geringere Bandbreite als ein optimales Gehäuse anderer Art.
Die Eigenschaften des Tiefpassfilters des Gehäues erschwerden die Wahrnehmung von Verzerrungen, die den Subwoofer beschädigten können.
- Ein optimales Bassreflex-Gehäuse ist in der Regel größter als ein optimales, beluftetes Gehäuse.
KONSTRUKTION EINES BASSREFLEX-GEHAUSE
Die Konstruktion eines Bassreflex-Gehäuses gestaltel sich schwieriger als die eines beilufteten Gehäuses. Die Konstruktionsvorgaben insbesondere für die beiluftete Kammer müssen sorgfältig eingehalten werden. (Der geschlossene Teil dagegen verkaftet keinere Abweichungen.)
Erfrelicherweise gibt es bereits zahlireche, vorgefertigte Bassreflex-Gehäuse für nahezu jeder Art von Subwoofern, die speziell für eine hohe Klangeleistung entwickelt wurden. Diese vorgefertigen Bassreflex-Gehäuse werden bei Bedarf dringend empfohlen. Sollen Sie sich noch dazu entschieden, ihre eigenes Bassreflex-Gehäuse zu bauen, dann verwenden Sie mitteldiche Faserplatten (MDF-Platten) sowie Kleber und Schrauben für die Konstruktion und dichten Sie anschließend ähnliche Fugen mit Silikon ab.
EMPFEHLUNG VON INFINITY
Bassreflex-Gehause eignen sich
insbesondere für Musikliehbaber, die
großen Wert auf hohe Schaldruckpegel
(SPL) legen und eine ausgeprüfte
Klangprazision vernachlüssigen können.
Falls Sie jedoch besonder hohe
Schaldruckpegel UND leistungsstarke
Büssen bevorzugen, dann sind beluftete
Gehause ihre erste Wahl.
REFERENCE
DE
EINBAU DES SUBWOOFERS
Die 1000s- und 1200s-Subwoofer konnen von außen oder von innen im Gehäuse befestigt werden. Unabhängig davon, wie Sie den Subwoofer befestigen, verwenden Sieitte die mitgelieferte Schaumstoffdichtung zur sicheren Abdichtung des Spalts zwischen Subwoofer und Gehäuse.
ANSCHLUSS DES
SUBWOOFERS
EINSTELLLEN DER IMP

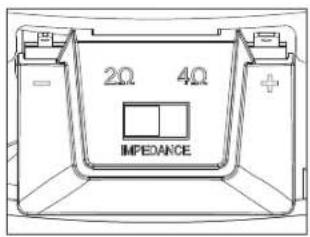

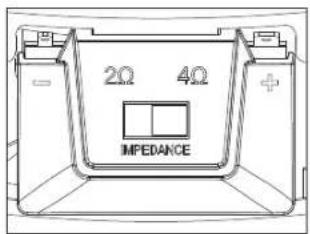

Sowohl der 1000s-als auch der 1200s-Subwoofer unterstufen die Funktion eines Eingangsimpedanzschalters (Selectable Smart ImpedanceTM-SSI switch). These exclusive Function ergemlich Hinnen die einfache Einstellung des Subwoofer auf 2 oder 4 Ohm über einen manuellen Schalter (siehe Abbildungen rechts). So kann Sie bequem die Veränderleistung Ihres Subwoofer an jeder Situation optimal anpassen.Die Einstellung des Eingangsimpedanzschalters auf 2 Ohm verstärkt die Klangeleitung Ihres Subwoofer gegenüber der 4 Ohm-Einstellung auf bis zu 3 Dezibel.
2 Ohm-Einstellung
4 Ohm-Einstellung
(jenach Verträger).Die Wiedergabeleistung ist in allen anderen Punkten identisch.Falls der angeschlossene Verträger für einen Betrieb bei 2 Ohm ausgelegt ist und seine Nennleistung Innerhalb der Spezifikationen des Subwoofer's liegt, erreichen Sie mit der Einstellung des Schalter auf die 2 Ohm-Position bereits die maximale Klangeleitung.
WICHTIG: Stellen Sie sichere, dass der Verstärker des Subwoofer ausgeschalte ist, bevor sie den Eingangsimpedanzschalter bedieten. Wechseln Sie nicht zwischen den verschiedenen Positionen des Schalters, solange der Verstärker in Betrieb ist. Dies kunde sonst zu Schaden am Verstärker führen.
ANCHLUSS DES VERSTARKERS
Die Anschlisse des Reference 1000s- und 12000er-Subwoofer's sowohl mit Schnellanschlussen (nicht im Lieferumfang enthalten) als auch mit Lottanschlussen kompatibel. Der empfohlene Leiterquerschnitt liegt
zwischen 2,08 mm² und 8,37 mm², abhängig von der Länge des Kabels zwischen Verstarker und Subwoofer. Ein higherer Leiterquerschnitt wird für Kabellangen ab 2 m empfohlen.
Der brieftere Zugang ist der Pluspol, der schmalere dagegen ist der Minuspol (auch auf dem Zugangsverschuld abgebildel), HINWEIS: Bei der Verwendung von nicht isolierten Kabeln achten Sieitte darauf, dass sich Plus- und Minuspol nicht berühren. Ein Berühren der nicht isolierten Kabel kann zu einem Kurzschluss und dadurch zu Schaden am Versteller führten.
TECHNISCHE DATEN
1000s 1200s
250 mm (10") 300 mm (12")
Low-profile SSI Auto-Subwoofer Low-profile SSI Auto-Subwoofer
RMS-Leistung: 200 W 250 W
Maximale Hochstleistung: 800 W 1000 W
Empfindlichkeit bei 2,83V/1m: 89 dB 92 dB
Frequenzgang: 35 Hz - 175 Hz 27 Hz - 175 Hz
Impedanz: 2 oder 4 Ohm (wahlbar) 2 oder 4 Ohm (wahlbar)
Durchmesser der Schwingspule: 2^ (50 mm) 2^ (50 mm)
3-5/16" (83 mm)
Gesamtdurchmesser:
10-9/16" (268 mm)
12-1/4" (310 mm)
Durchmesser der Blende:
9-1/2" (240 mm)
11-1/8" (282 mm)
Für Garantieansprüche ist eine gültige Seriennummer erforderlich.
Änderungen an Merkmalen, Spezifikationen und Aussehen können ohne vorherige Ankündigung erfolgen.
These Produkte sind für mobile Anwendungen konzipiert und nicht für einen Netzanschluss vorgesehen.
HARMAN
© 2014 Harman International Industries, Incorporated. Alle Rechte vorbehalten.
Infty und Reference sind Warenzeichen von HABMAN International Industries, Incorporated, registriert in den Vereinigten Staaten
und oder anderen Ländern.
