Tipo di prodotto	Subwoofer per auto
Marca	Infinity
Modello	Reference 1000S
Diametro dell'altoparlante	250 mm (10 pollici)
Diametro esterno	268 mm (10-9/16 pollici)
Diametro di taglio	240 mm (9-1/2 pollici)
Profondità di montaggio	83 mm (3-5/16 pollici)
Potenza nominale (RMS)	200 W
Sensibilità (2,83 V/1 m)	89 dB
Risposta in frequenza	35 Hz - 175 Hz
Impedenza selezionabile	2 o 4 ohm (interruttore SSI)
Diametro della bobina mobile	50 mm (2 pollici)
Tipo di cassa consigliato	Chiusa, reflex o passa-banda
Caratteristica speciale	Interruttore Selectable Smart Impedance™ (SSI)
Montaggio	Dall'esterno o dall'interno della cassa (guarnizione in schiuma inclusa)
Connessione	Morsetti a vite per cavo da 2,08 mm² a 8,37 mm²
Materiale della cassa consigliato	Pannello di fibre a densità media (MDF)
Utilizzo	Applicazione audio per auto
Garanzia	Numero di serie valido richiesto

Domande frequenti - Reference 1000S INFINITY

Che tipo di cassa devo usare con l'Infinity Reference 1000S?

L'altoparlante è progettato per funzionare in casse chiuse, reflex o passa-banda. La scelta dipende dalle tue preferenze: le casse chiuse offrono una risposta piatta e a banda larga, le casse reflex privilegiano l'efficienza tra 40-60 Hz, e le passa-banda massimizzano la potenza su una banda limitata.

Come regolare l'impedenza del Reference 1000S?

Utilizza l'interruttore Selectable Smart Impedance™ (SSI) situato sull'altoparlante. Puoi scegliere tra 2 ohm (per maggiore potenza, se l'amplificatore lo supporta) o 4 ohm. Assicurati che l'amplificatore sia spento prima di cambiare posizione.

Quale potenza di amplificazione è consigliata per questo subwoofer?

La potenza RMS nominale è di 200 W. Utilizza un amplificatore in grado di erogare questa potenza all'impedenza scelta. Un ampli troppo potente può danneggiare l'altoparlante se regolato male.

Posso montare il subwoofer in un'installazione infinite baffle?

Sì, è possibile ma sconsigliato. In installazione infinite baffle, la gestione della potenza meccanica è ridotta; è necessario dividere per due i valori di potenza RMS e di picco rispetto alle specifiche.

Come collegare l'altoparlante all'amplificatore?

Usa cavi di sezione 2,08 mm² a 8,37 mm² (preferisci una sezione maggiore oltre 2 m). Il morsetto largo è il positivo e quello stretto il negativo. Evita qualsiasi contatto tra i fili per non cortocircuitare l'amplificatore.

Qual è la sensibilità del Reference 1000S?

La sensibilità è di 89 dB (a 2,83 V/1 m). Indica l'efficienza dell'altoparlante: più alto è il valore, maggiore sarà il volume prodotto a parità di potenza.

Qual è la risposta in frequenza del subwoofer?

La risposta in frequenza va da 35 Hz a 175 Hz. Copre i bassi profondi fino alle frequenze medio-basse. In un veicolo, le frequenze sotto 80 Hz sono amplificate dal guadagno dell'abitacolo.

Come pulire e mantenere l'altoparlante?

Pulisci il cono con un panno morbido e asciutto. Evita prodotti chimici. Controlla regolarmente i collegamenti e la tenuta della cassa. Non esporre all'umidità.

Quali sono i vantaggi di una cassa chiusa rispetto a una cassa reflex?

Una cassa chiusa offre una risposta in frequenza più piatta, una banda passante più ampia (inferiore a 20 Hz) e un volume più compatto. D'altra parte, richiede più potenza per lo stesso livello sonoro rispetto a una cassa reflex.

Dove posso trovare le dimensioni esatte della cassa consigliata?

Le dimensioni specifiche per le casse chiusa, reflex e passa-banda sono fornite nella scheda tecnica allegata al manuale. Segui precisamente i volumi e le dimensioni del condotto reflex per prestazioni ottimali.

MANUALE UTENTE Reference 1000S INFINITY

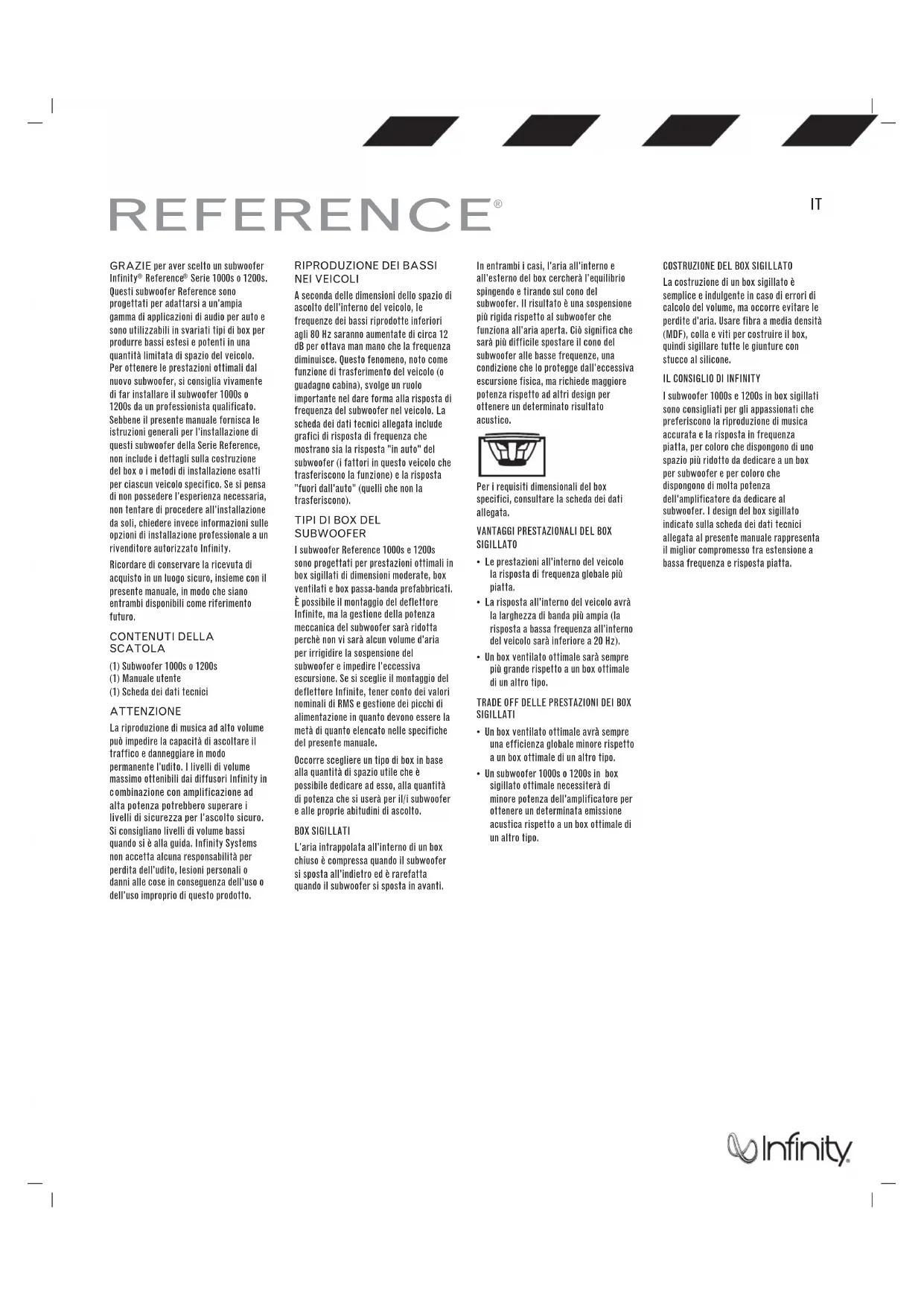

GRAZIE per aver scelto un subwoofer Infinity ^® Reference ^® Serie 1000s o 1200s. Questi subwoofer Reference sono progettati per adattarsi a un'ampia gamma di applicazioni di audio per auto e sono utilizzabili in svariate tipi di box per produrre bassi estesi e potenti in una quantità limitata di spazio del velocico. Per ottenere le prestazioni ottimali dal nuovo subwoofer, si consiglia vivamente di far installare il subwoofer 1000s o 1200s da un professionista qualificato. Sebbene il presente manuale fornisca le iztruzioni generali per l'installazione di quosti subwoofer della Serie Reference, non include i dettagli sulla costruzione del box o i metodi di installatione esatti per ciascun veicolo specifico. Se si pensa di non posseder e'esperienza necessaria, non tentare di procedere all'installazione da soli, chiedere invece informazioni sulle opzioni di installatione professionale a un rivenditore autorizzato Infinity.

Ricordare di conservare la ricevuta di acquisto in un luogo sicuro, insieme con il presente manuale, in modo che siano entrambi disponibili come riferimento futuro.

CONTENUTI DELLASCATOLA

(1) Subwoofer 1000s o 1200s

(1) Manuale utente

(1) Scheda dei dati tecnici

ATTENZIONE

La riproduzione di musica ad alto volume
puo impedire la capazità di ascoltare il
traffico e dannegliare in modo
permanente l'udito. I livelli di volume
massimo otenibili dai diffusori Infinity in
combinazione con amplificazione ad
alla potenza potrebbero superare i
livelli di sicurezza per l'ascolto sicuro.
Si consigliano livelli di volume bassi
quando si è alla guida. Infinity Systems
non accetta alcuna responsabilita per
perdita dell'udito, lesioni personali o
danni alle cose in consequence dell'uso o
dell'uso improprio di quello prodotto.

RIPRODUZIONE DEI BASSI NEI VEICOLI

A seconda delle dimensioni dello spazio di ascolto dell'inerno del veicolo, le frequence dei bassi riprodotte inferiori agli 80Hz saranno aumento de circa 12 dB per o'lvata mano che la frequence diminuisce. Questo fenomeno, noto come funzione di trasferimento del veicolo (o guidagno cabin), svolge un ruolo. Importante nel dare forma alla risposta di frequence del subwoofer del veicolo. La scheda dei dati technici allegata include grafici di risposta di frequence che mostrano sua risposta "in auto" del subwoofer (i fattori in questo veicolo che trasferiscono la funzione) e la risposta "fuori dall'auto" (quelli che non la trasferiscono).

TIPI DI BOX DEL SUBWOOFER

I subwoofer Reference 1000s e 1200s sono progettati per prestazioni ottimali in box sigillati di dimensioni moderate, box ventilati e box passa-banda prefabricati. E possible il montaggio del deflettore Infinite, ma la gestione della potenza meccanica del subwoofer sare ridotta perché non vi sare alcun volume d'aria per irrigidire la sospensione del subwoofer e impedire l'eccessiva escursione. Se si scegli il montaggio del deflettere Infinite, tener conte dei valori nominali di RMS e gestione dei picchi di alimentazione in quanto devono essere la meta di quante elencato nelle specifiche del presente manuale.

Occorre scegliere un tipo di box in base alla quantità di spazio utile che è possible dedicare adesso, alla quantità di potenza si sua sera per il/i subwoofer e alle proprie abitudini di ascolto.

BOX SIGILLATI

L'aria intrappolata all'Interno di un box chiuso e compressa quando il subwoofer si sposta all'indietro ed è rarefatta quando il subwoofer si sposta in avanti.

In entrambi i casi, l'aria all'interno e all'esterno del box cerchera l'equilibrio spingendo e tirando sul cono del subwoofer. Il risultato è una sospensione più rigida rispetto al subwoofer che funzioni all'aria aperta. Clio significhe che sare più difficile spostare il cono del subwoofer alle basse frequence, una condizione che lo protege dall'eccessiva escursione fisica, ma richiede maggiore potenza rispetto ad altri design per ottenere un determinato risultato acustico.

Per i requisiti dimensional del box specifici, consultare la schedae dei dati allegata.

VANTAGGI PRESTAZIONALI DEL BOX SIGILLATO

Le prestazioni all'interno del veicolo la risposta di frequenza globale più piatta.
- La risposta all'interno del velocolo avrà la larghezza di banda più amplica (la risposta a Bassa frequenza all'interno del velocolo sare inferiore a 20 Hz).
- Un box ventilato ottimale sare sempre più grande rispetto a un box ottimale di un autre tipo.

TRADE OFF DELLE PRESTAZIONI DEI BOX SIGILLATI

• Un box ventilato ottimale avrare sempre una-efficienza globale minore rispetto a un box ottimale di un'alto tipo.
• Un subwoofer 1000s o 1200s in box sigillato ottimale necessitera di minore potenza dell'amplificatore per ottenere un determinata emissione acustica rispetto a un box ottimale di un'alto tipo.

COSTRUZIONE DEL BOX SIGILLATO

La costruzione di un box signillato è simplicité e indulgente in caso di erre di calcolo del volume, ma occorre evitare le perdite d'aria. Usare fibra a media densità (MDF), colla e viti per costruire il box, quando signillare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI INFINITY

I subwoofer 1000s e 1200s in box sigillati sono consigliati per gli appassionati che preferiscono la riproduzione di musica accurata e la risposta in frequence piatta, per coloro che dispongono di uno spazio più ridotto da dedicare a un box per subwoofer e per coloro che dispongono di molta potenza dell'amplificatore da dedicare al subwoofer. I design del box sigillato indicate sulla schede dei dati tecnici allegata al presente manuale rappresenta il miglior compromesso tra estensione a bassa frequenza e risposta piatta.

REFERENCE

IT

BOX VENTILATI

Un box ventilato funzione come un box sigillato a freuenze superiori alla sua freuenza sintonizzata (risonanza). Alla risonanza (che viene definita dello sfiato), lo sfiato produce la maggior parte del suono: il cono del subwoofer è quasi stazionario, nella l'aria all'interno dello sfiato vibra. Ciò fornisce maggiore gestione della potenza meccanica alla risonanza e sopra diessa, ma minore gestione della potenza meccanica al di sotto della risonanza. Dato che il cono del subwoofer è la bobina mobile non spostano molto la risonanza, il flusso d'aria che atravera la bobina mobile è ridotto al minimo e la gestione della potenza termica si riduce leggermente alla risonanza. I box ventilati fornisco una migliorie efficienza nell'intervallo 40Hz - 60Hz ,a spese della produzione di suono nell'ottava più Bassa (inferiore ai 40Hz ).Con i box ventilati, si consiglia di useare un filtrlo infrasonico. Un box ventilato ottimale per un subwoofer dellaserie Reference è più grande rispetto a un box sigillato ottimale.

Per i requisiti dimensionali del box specifici, consultare la schedae dei dati allegata.

VANTAGGIPRESTAZIONALIDELBOX VENTILATO

• Un box ventilato ottimale ha maggiore efficienza euscita più alla nell'intervallo 40Hz - 60Hz rispetto a un box sigillato ottimale.
• Un box ventilato ottimore fornisce una sensazione dei bassi maggiore rispetto a un box sigillato ottimore.
• Un subwoofer 1000s o 1200s in box ventilato ottimale necessitera di minore potenza dell' amplificatore per ottenere un determinata emissione acustica (fino alla freuenza di risonanza del box) rispetto a un box signillato ottimale.

TRADE OFF DELLE PRESTAZIONI DEI BOX VENTILATI

• Emissione ridotta nell'ottava più bassa (sotto ai 40 Hz).
• Minore gestione della potenza meccanica al di sotto della frequenza di risonanza del box. Si consiglia vivamente di usare un filtering infrasonico per ridurre il rischio di un utilizzo excessivo del subwoofer al di sotto della frequenza di risonanza del box.
• Un box ventilato ottimale sare sempre più grande rispetto a un box. sigillato ottimale.

COSTRUZIONDE DEL BOX VENTILATO

La costruzione dei box ventilati è più difficile rispetto a quella di un box sigillato. Il volume del box e le dimensioni della porta hanno un rapporto specifico con le caratteristiche fisiche ed elettromecaniche del subwoofer, il che richiede il rispetto precisely delle volume del box e le dimensioni della porta. Come con i box sigillati, usare fibra a media densità (MDF), colla e viti per costruire il box, quandi sigillare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI INFINITY
I subwoofer 1000s e 1200s in box ventilato sono consigliati per gli appassionati che preferiscono una risposta dei bassi accentuata, per coloro che dispongono di uno spazio abbondante da dedicare a un box per subwoofer e per coloro che usano un amplificatore meno potente per supportare il subwoofer. Per garantire le prestazioni ottimali, occorre attenersi esattamente al volume e alle dimensioni della porta indicate nella scheda dei dati tecnici inclusa.

BOX PASSA-BANDA

I box passa-banda possono fornire la maggior parte dell'emissione da qualsiasi combinazione di amplificatore e subwoofer su una banda di frequenze limitata, ma tale emissione supplementare è a spese dell'accuratezza del suono. I box passa-banda combinano un box sigillato o ventilato che alloggia il subwoofer insieme con una camera ventilata in cui il subwoofer emete il suo suono. La camera ventilata fa da filtrato passa basso acustico che attenna le alto frequenza nell'uscita del subwoofer. Tale attenuatione delle alto frequenze più rendere molto difficile udire la distorsione dell'amplificatore e dei diffusori; di conseguenza, si potrebbe non essere in grado di stabilire quando il subwoofer corre il rischio di subire dei anni.

Per i requisiti dimensionalali del box specifici,consultare la schedade dei dati allegata.

VANTAGGI PRESTAZIONALI DEI BOX PASSA-BANDA

• Un box passa-banda ottimale fornisce l'emissione massima su una ampiezza di banda limitata rispetto a un box ottimale di qualiasi dalto tipo.

TRADE OFF DELLE PRESTAZIONI DEI BOX PASSA-BANDA

• I box passa-banda ottengono una emissione elevata a spese dell'accuratezza del suono.
• Un box passa-banda ottimale ha una ampiezza di banda limitata rispetto a un box ottimale di qualsiasi altro tipo.
  Le caratteristiche del filtropassabasso del box possono renderedificile scopire se il subwooferrischia di subire dei danni.
• Un box passa-banda ottimale è solitamente più grande rispetto a un box ventilato ottimale.

COSTRUZIONE DEI BOX PASSA-BANDA

La costruzione dei box passa-banda è più difficile di quella dei box ventilati e, comme con questi ultimi, occorre atteneri in modo precioso ai parametri di progettazione per la sezione ventilata (la sezione signillata è più indulgente nei confronti di piccole variazioni di progettazione e costruzione). Fortunamente, esistono multi box passa-banda prefabbricati che sono progettati per estrarre la massima emissione possibile praticamente da qualiasi subwoofer. I box passa-banda prefabbricati sono vivamente consigliati in caso di box box passa-banda. Se si decide di costruire il proprio box passa-banda, usare fibra a media densità (MDF), colla e viti per costruire il box, quando sigillare tutte le giunture con stucco al silicone.

IL CONSIGLIO DI INFINITY

I box passa-banda sono raccomandati esclusivamente per gli appassionati che desiderano livelli di pressione del suono (SPL) elevata a prescindere dall'accuratze della sulo. Se l'obiettivo è un SPL elevato E bassi dal suono potente, si consiglia invece di scegliere un box ventilato.

REFERENCE

IT

MONTAGGIO DEL SUBWOOFER

I subwoofer 1000s e 1200s possono
essere montati dall'esterno o dall'interno del box. Qualunque si il tipo di montaggio scelto per il subwoofer, usare la tenuta di montaggio in spugna in dotazione per
garantire una tenuta ermetica tra il felaio del subwoofer e il box.

IMPOSTAZIONE DELL'IMPEDENZA

I subwoofer 1000s e 1200s sono entrambi dotati di interruptore Selectable Smart ImpedanceTM (SSI). Questa funzionalita escludiva consente di impostare l'impedenza del subwoofer su 2 ohm o 4 ohm semplicamente commutando un interruptro (v.di figure a destra). In tal modo si estrarrà il massimo dall'amplificatore del subwoofer in qualiasi situazione.

L'impostazione SSI a 2 ohm augenta l'emissione del subwoofer rispetto a quella a 4 ohm fino a 3 dB, a seconda dell' amplificatore. Per il resto, le

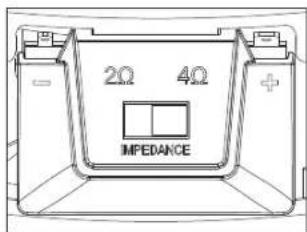

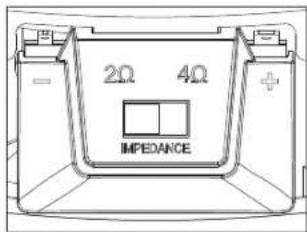

Impostazione a 2 Ohm

Impostazione a 4 Ohm

prestazioni sono identiche. Se amplificatore collegato ha una potenza nominale di funzionamento a 2 ohm e i sui valori nominali a 2 ohm sono compresi nelle specifiche di gestione della potenza del subwoofer, impostando l'interruttore SSI sulla posizione a 2 ohm si ottera l'emissione massima.

IMPORTANTE: accertarsi che l' amplificatore del subwoofer sa SPENTO (OFF) prima di impostare l'interruttore SSI. Non cambiare la posizione dell'interruttore durante il funzionamento dell' amplificatore del subwoofer. In caso contrario, si potrebbe danneggiare l' amplificatore.

CONNECTIONDELL'AMPLIFICATORE

I connettori dei subwoofer Reference sono compatibili con connessioni a scollegamento rapido (non in dotazione) o saldati, sezione del cavo raccomandata e compresa tra 14 AWG e 8 AWG, a seconda della lunghezza del cavo tra l'amplificatore e il subwoofer. Per lungheze superiore a 6^ (2 m) si consigliano cavi più pesanti.

Il terminale più large è il positivo e quello più strettò è il negativo (indicato anche sulla copertura del terminale).

NOTA: se si usano cavi nudi, accertarsi che non vi siano fili vaganti “+e“ in contatto tra loro. In caso contrario, ne potrebbe conseguire un cortocircuito potrebbe danneggiare l'amplificatore.

SPECIFICHE

1000s 1200s

10" (250 mm) 12" (300 mm)

Subwoofer per automobili SSI a basso profilo Subwoofer per automobili SSI a basso profilo

Gestione della potenza (RMS): 200 W 250 W

Gestione della potenza (picco): 800 W 1000 W

Sensibilità a 2,83 V/1 m: 89 dB 92 dB

Rispostadi frequenza 35Hz -175Hz 27Hz -175Hz

Impedenza: 2 0 4 ohm (seLECTIONabile) 2 0 4 ohm (selectionabile)

Diametro della bobina: 2^ (50mm) 2^ (50mm)

Profondità di montaggio: 3-5/16" (83 mm)

Per la copertura della garanzia occorre un numero di seri e valido.

Le funzionalita, le specifiche e l'aspetto sono passibili di modifiche alla preavviso.

Questi prodotti sono progettati per applicazioni mobili e non sono destinati alla connessione all'alimentazione di rete.

HARMAN

HARMAN International Industries, Inc. 8500 Balboa Boulevard, Northridge, CA 91329 USA

www.infiniyspeakers.com

© 2014 Harman International Industries, Incorporated. Tutti diritti riservati.

Infty e Reference soro marchi di fabbrica di Harman Intemational Industries, Incorporated, registrali negli Stali Uniti e/o in allti Paesi.
