Veelgestelde vragen - Reference 1000S INFINITY

De INFINITY Reference 1000S subwoofer gaat niet aan. Wat moet ik doen?

Controleer of de subwoofer correct is aangesloten op een werkend stopcontact. Zorg ervoor dat de aan/uit-schakelaar in de "ON"-stand staat. Als het probleem aanhoudt, probeer dan een andere voedingskabel.

Waarom is het geluid van de subwoofer vervormd?

Geluidvervorming kan worden veroorzaakt door een te hoog volume of onjuiste instellingen. Verlaag het volume en controleer de frequentie-instellingen. Zorg er ook voor dat de subwoofer niet in een hoek staat, omdat dit de geluidskwaliteit kan beïnvloeden.

Hoe sluit ik de INFINITY Reference 1000S aan op mijn audiosysteem?

Gebruik een RCA-kabel om de subwoofer aan te sluiten op de subwooferuitgang van uw audio-ontvanger. Zorg ervoor dat de verbindingen stevig zijn en dat de subwoofer correct is ingesteld om het signaal te ontvangen.

De subwoofer reageert niet op de afstandsbediening. Wat moet ik doen?

Controleer of de batterijen van de afstandsbediening opgeladen en correct geplaatst zijn. Zorg ervoor dat er geen obstakels zijn tussen de afstandsbediening en de subwoofer. Als het probleem aanhoudt, probeer de subwoofer handmatig te bedienen.

Hoe stel ik het volume van de INFINITY Reference 1000S in?

Het volume kan worden aangepast met de volumeknop op de subwoofer of via de afstandsbediening. Zorg ervoor dat u de instellingen aanpast terwijl u naar muziek luistert om het niveau te vinden dat u prettig vindt.

De subwoofer maakt storende geluiden. Wat moet ik doen?

Storende geluiden kunnen worden veroorzaakt door een slechte verbinding of elektromagnetische interferentie. Controleer alle audioverbindingen en probeer de subwoofer weg te plaatsen van andere elektronische apparaten.

De subwoofer werkt af en toe. Wat moet ik doen?

Dit kan worden veroorzaakt door een losse verbinding of oververhitting. Controleer de kabels en zorg ervoor dat ze goed vastzitten. Laat de subwoofer afkoelen als u deze langere tijd hebt gebruikt.

Hoe weet ik of mijn INFINITY Reference 1000S in de standby-modus staat?

Wanneer de subwoofer in de standby-modus staat, kan een indicatielampje branden of knipperen. Raadpleeg de gebruikershandleiding voor meer informatie over het gedrag van de lampjes.

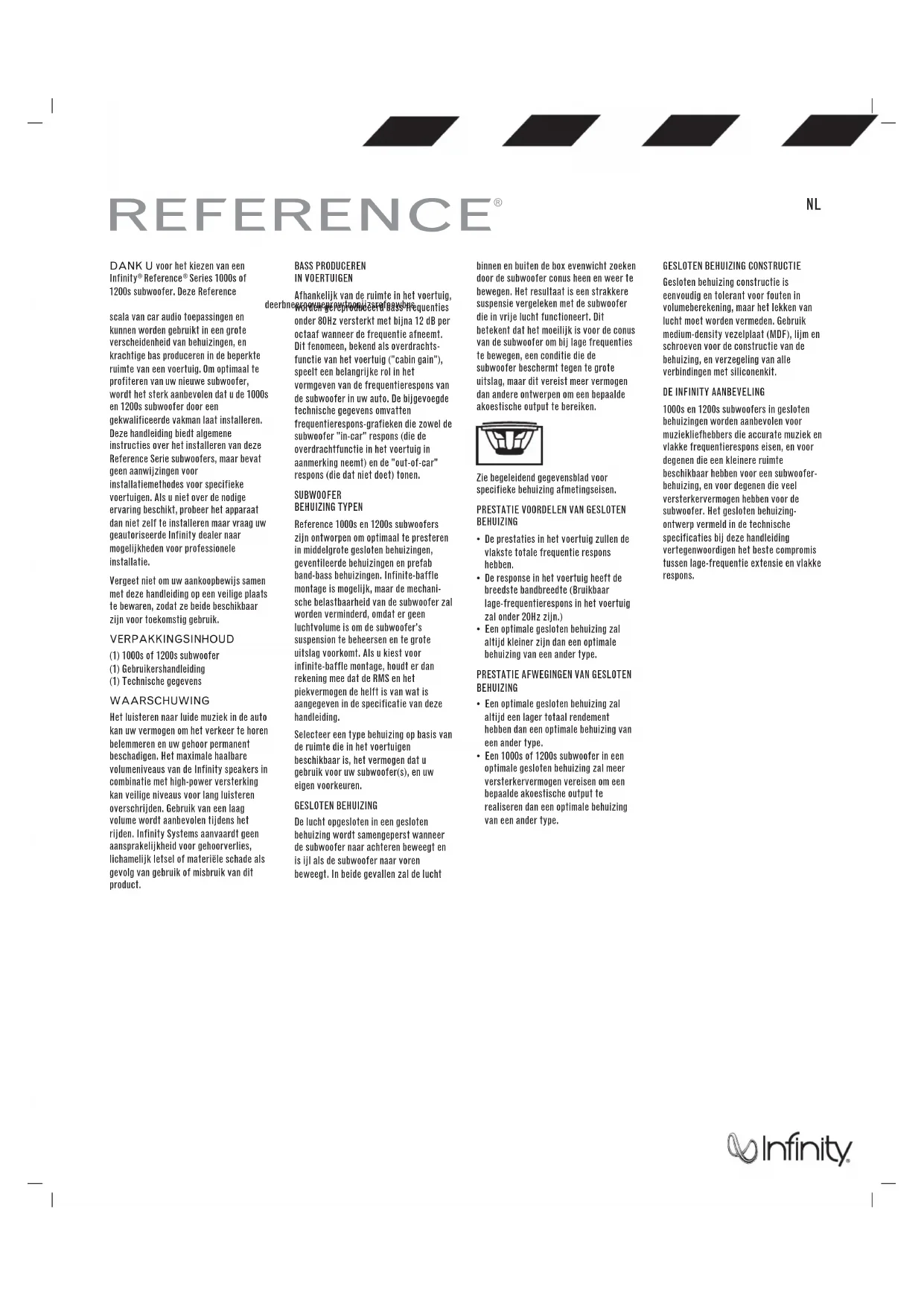

GEBRUIKSAANWIJZING Reference 1000S INFINITY

DANK U voor het kiezen van een Infinity® Reference® Series 1000s of 1200s subwoofer. Deze Reference

scalacan van cariaudio toepassingen en
kunnen worden gehruikt in een grote
verscheldenhield van behuizingen, en
krachtige bas produceren in de beperkte
ruimte van een voertuig. Om optimaal te
proffiteren van uwieuw subwoofer,
wordt het sterk aanbevolen dat u de 1000s en 1200s subwoofer door een
gekwalificerdevakman laat installeren.
Deze handleiding biedt algemene
instructes over het installereren van deze
Reference Serie subwoofer, maar bevat
geen aanwijzingen voor
installatiemethods voor specifieke voertuigen. Als u Niet over de nodige ervaring beschit, probeer het apparaat dan nicht zelf te installererenaar vraag uw geautoriseerde Infinity dealer naar
mogelijkheden voor professionele
installatie.

Vergeetietomuwaankoopbewijssamen metdezehandleidingopeenveilligeplaats tebewaren，zatatzebeidebeschikbaar zichnvoortekomstiggebruik.

VERPAKKINGSSINHOU

(1) Gebruikershandleiding

Het luisteren maar luide muziek in de auto kan uw vermogen om het verkeer te horen belemmeren en uw gehoor permanent beschadigen. Het maximale haalbare volumeniveaua van de Infinity speakers in combinatie met high-power versterking kan veilige niveaus voor lang luisteren overschrijden. Gebruik van een laag volume worden aanbevolenijdens het rijden. Infinity Systems aanvaardt geen aansprakelijkheid voor gehoorverlies,lichamelijk letsel of materiele schade als gevolg van gebruik of mishruik van dit product.

BASS PRODUCEREN IN VOERTUIGEN

Afhankelijk van de ruimte in het voertuig,
deerbreee en de vloedte en de fangere frequencies
onder 80Hz versterkt met bijna 12 dB per
octaaf wanner de freqentie afneemt.
Dit fenomeen, bekend als overdrachts-
functie van het voertuig ("cabin gain"),
speelt een belangrijke rol in het
vormgeven van de freqentierespons van
de subwoofer in uw auto. De bijheveogde
technische geveenvs omvatten
frequentierespons-grafieken die zowel de
subwoofer "in-car" respons (die de
overdrachtfunctie in het voertuig in
aanmerking neemt) en de "out-of-car"
respons (die dat Niet doet) tonen.

SUBWOOFER BEHUIZING TYPEN

Reference 1000s en 1200s subwoofer
zijn ontworpen om optimaal te presteren
in middelgrote gesloten behuizingen,
geventileere behuizingen en prefab
band-basse behuizingen. Infinite-baffle
montage is möglichk, maar de mechani-sche belasthaarheid van de subwoofer za
worden verminder, bzw er geen
luchtvolume is om de subwoofer's
suspension te beheersen en te grote
uitslag voorkomt. Als u kiest voor
infinite-baffle montage, houdt er dan
rekening mee dat de RMS en het
piekvermogen de helft is van wat is
aangevegen in de specificatie van deze
handleiding.

Selecteer een type behuizing op basis van de ruimte die in het voertuigen beschikbaar is, het vermogen dat u gebruik voor uw subwoofer(s), en uw eigien voorkeuren.

GESLOTEN BEHUIZING

De lucht opgesloten in een gesloten behuizing worden samengeperst wanneer de subwoofer hieracteren beweegt en is ij als de subwoofer hier voren beweegt. In beide gevallen za delucht

binnen en buiten de box evenwicht zoeken door de subwoofer conusBeen en weer te bewegen. Het resultaat is een strakkere suspensie vergeleken met de subwoofer die in vrij lucHT functioneert. Dit beteket den het moeilijk is voor de conus van de subwoofer om bij lage frequencies te bewegen, een conditie die subwoofer beschermt tegen te groetuitslag, maar dit vereist meer vermogen dan andere ontwerpen om een bepaalde akosteische output te bereiken.

Zie begeleidend geveensblad voor specifieke behuizing afmetingseisen.

PRESTATIE VOORDELEN VAN GESLOTEN BEHUIZING

• De prestaties in het voertuig zullen de vlaakte totale frequentie responsen hebden.
• De response in het voertuig hebelt de breedste handbreedte (Bruikhaar lage-frequentieresponds in het voertuig zal onder 20Hz zich.
• Een optimale gesloten behuizing za als tijd kleiner zich dan een optimale behuizing van een ander type.

PRESTATIE AFWEGINGEN VAN GESLOTEN BEHUIZING

• Een optimale gesloten behuizing za alkild een lager totaal rendement hebben dan een optimale behuizing van een ander type.
• Een 1000s of 1200s subwoofer in een optime gesloten behuizing zaeer versterkervermogen vereisen om een bepaalde koestische output te realisieren dan een optimale behuizing van een ander type.

GESLOTEN BEHUIZING CONSTRUCTIE

Gesloten behuizing constructie is eenvoudig en tolerant voor fouten in volumeberekening, maar het lekken van lustucht要去 worden vermeden. Gebruik medium-density verzelplaat (MDF), iijm en schroeven voor de constructie van de behuizing, en verzegeling van alle verbindingen met siliconenkit.

DE INFINITY AANBEVELING

1000s en 1200s subwoofoers in gesloten behuizingen worden aanbevolen voor muziekriefhebbers die accurate muziek en vlakke frequenterespondens eisen, en voor degenen die een Kleinere ruimte beschikbaar hebden voor een subwooferbehuing, en voor degenen die veel versterkervermogen hebden voor de subwoofer. Het gesloten behuizingontwerp vermeld in de technische specificaties bij deze handleiding vertegenwoordigen het beste compromis tussen lage-frequentie extensie en vlakke respons.

REFERENCE

NL

GEVENTILEERDE SYSTEMEN

Een geventleerde behuizing fungeert als een gesloten behuizing bij%frequenties boven zich afgestemd (resonantie) frequente. Bij resonantie (die gedefindeer wordt door de ventilatie), producert de open kast het meeste geluid - de subwoofer conus bijna stationair terwijl de lucht in de open kast trift. Dit zorgt voor een betere mechanische belasthaarheid bij en boven de resonantie, maar verminderde mechanische belasthaarheid onder de resonantie. Omdat de subwoofer conus en voce coil Niet veel bewegen bij resonantie, wordt de luchtstroom over de spreekspoel geminaliseerd en thermische belasthaarheid worden het iets verlaagd bij resonantie.

Open systemen bieden een belere
efficiente in het 40Hz-60Hz bereik, ten
koste van het geluid in de laagste octaat
(onder 40Hz ). Het gebruik van een
infrasonische filter worden aanbevolen met
geventileerde behuizingen. Een optimala
geventileerde behuizing voor een
Reference Series subwoofer is groter dan
einen optimale geslooten behuizing.

Zie begeleidend geveensblad voor specifieke behuizing afmetingseisen.

PRESTATIEVOORDELEN OPEN BEHUIZING

• Een optimale open behuizing hebftrogle efficienlie en een hogere output in het 40 Hz-60 Hz bereik dan een optimale gesloten behuizing.
• Een optimaal gesentilieerde bevulizing zorgt voor een groter bas-effect dan een optimale gesloften bevulizing.
• Een 1000s of 1200s subwoofer in een optimaal geentleerde behuizing zal minder versterkervermögen vereisen voor een bepaalde akoestische output (tot de resonantiefrequente van de behuizing) dan in een optimale gesloten behuizing.

PRESTATIE AFWEGINGEN VAN OPEN BENUIZING

Verminder vermogen in het laagste octaat (onder 40Hz
- Verminderde mechanische belastbar-heid onder de resonantiefrequentie van de behuizing. Het gebruik van een elektronisch infrasonisch filter worden sterk aanbevolen om de kans op oversturing van de subwoofer onder de resonantiefrequentie van de behuizing te reduceren.
- Een optimaal geventilleerde behuizing zal alldt groter dan een optimal gesloten behuizing zich.

OPEN BEHUIZING CONSTRUCTIE

Open behuizing constructie is moeilijker dan de bouw van een gesloten behuizing. Het volume van de ruimte en de poort afmetingen hebden een specifieke relatie met de fysieste en elektromechanische eigenschappen van de subwoofer, en eisen dat het aanbevolen volume van de behuizing en poort kenmerken strikt worden nageleefd. Gebruik net als bij geslooten behuizingen medium-density verzelplaat (MDF), lijm en schroeven voor de constructie van de behuizing, en verzegeling van alle verbindingen met siliconeenkuit.

DE INFINITY AANBEVELING

1000s en 1200s subwooers in open behuizingen worden aanbevolen voor liefhebbers die geaccentueerd basweergave prefereren, voor degenen die hebden voldoende ruimte hebden voor een subwooferbehuingen, en voor degenen die een minder krachtige versterker gebruiken om hun subwoofer aan te sturen. Het volume en de poort afmetingen aangegeven op de meegeleverde technische geevens要去en nauwkeurig worden gevolgd om optimal prestaties te garanderen.

BAND-PASS BEHUIZING

Bandpass-behuizingen kann den meeste output leveren van elke versterker en subwoofer-combinatie over een beperkle freuertieband, maar dat extra vermogen gaat ten koske van de sonische nauwkeurighield. Bandpass-behuizingen combineren een gesloten ofGeVentileerde behuizing voor de subwoofer, samen met eenGeVentileerde kamer waar in de subwoofer geluid levert. DeGeVentileerde kamer fungeert als een akoestisch laagdoortlaatfilter die horeGHz intestines in de output van de subwoofer attennenet. Die attenuatie van horeGHz intesties kan het moeilijk makeen om vervorming van de versterker en speaker te horen. Daarom is het maybeik dat u Niet in staat bent om te bepalen wannere subwoofer gevaar loopt te worden beschadigd.

Zie hegeleidend geveensblad voor specifieke behuizing afmetingseisen. BANDPASS-BEHUIZING PRESTATIEVoorDELEN

• Een optimale bandpass-behuzing biedt hóge output dan een beperkte bandbreedte dan een optimale behuzing van een ander type.

AFWEGINGEN PRESTATIES BANDPASS-BEHUIZING

• Bandpass-behuizingen bereiken hoog rendement ten koske van de sonische nauwkeurigheid.
• Een optimale bandpass-behuiizing hebte beperktere bandbreedte dan een optimale behuiing van een ander type.
• De laagdoortlaatfilter kenmerken van de behuizing kan het moeilijk makeen om te horen of de subwoofer gevaar loopt te worden beschadigd.
• Een optima bandpass-behuiizing is meestal groter dan een optimaGeVentilieerd behuiizing.

BANDPASS-BEHUIZING CONSTRUCTIE

Bandpass-behuzing constructie is moeilijker danGeVentileerde constructie en, net als met open behuzing, moeten de ontwerp-parameters voor hetGeVentileerde gedeelz zorgvuldig worden gevolgd. (Het verzegelde gedeelte is更是 tolerant voorkleine ontwerp-en de bouwvariables.) Gelukkig zijn er vele geprefabricierede bandpass-behuzingen die zich ontwerpen op optimale output te halenuit vrijwel elke subwoofer.

Geprefabricerde bandpass-behuizingen
digt sterk aanbevolen als u een
bandpass-behuizing moet gezruiken. Als u
ervoort kiest om uw eigien

bandpass-behuizing te bouwen,gebruik dan medium-density vezelplaat (MDF), lijm en schroeven om de behuizing te bouwen, en zorg ervoor alle naden af te dachten met siliconenkit.

DE INFINITY AANBEVELING

Bandpass-behuizingen worden alleen aanbevolen voor muziekliefbehbers die hoge geluidsdrukniveaua (SPL) wollen met minder aandacht voor sonische nauwkeurigheld. Als een hoge SPL en geweldig klinkende bas uw doel is, worden een geventileerde behuizing aanbevolen.

REFERENCE

NL

DE SUBWOOFER MONTEREN

De 1000s en 1200s subwoofoers kunnen vanaf de buitenzijde van de behuizing of de binnenzijde van de behuizing worden gemonteerd. Gebruik de meegeleverde foam montage pakking om een lekvrijef adlichting tussen het subwoofer frame en de behuizing te garanderen, ongeacht op welke manier u de subwoofer monteert.

DE SUBWOOFER

AANSLUITEN

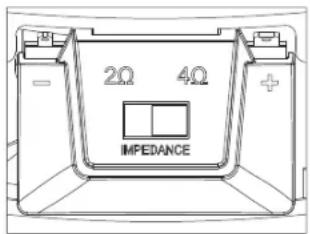

DE IMPEDANTIE INSTELLEN

De 1000s en 1200s subwoofoers zich beimde voorzien van een Selecteerbare Smart ImpedantieTM (SSI) schakelaar. Met deze exclusieve functie kurz u de impedantie van de subwoofer met de schakelaar eenvoudig instellen op 2 ohm of 4 ohm (zie afbeelding rechts). Hiermee kurz u in alle situatuies optimaal van uw subwoofer versterker profiteren.

De SSI 2-ohm installing verhoegt de output van de subwoofer boven de 4 ohm instilling met maximaal 3 dB, afhankelijk van de versterker.

2-ohm installing

4-ohm installing

De prestaties zich in alle andere opzichten identiek. Als de aangeslooten versterker is gespecifieerd om te werken op 2-ohm en het 2-ohm vermogen binnen de belastbare specificaties van de subwoofer is, krijgt u maximale output door de SSI-schakelaar in de stand 2-ohm te zieten.

BELANGRIJK: Zorg ervoor dat de subwoofer versteker is uitgeschakeld voordat de SSI-schakelaar instelt. De stand van de schakelaar Niet veranderen terwijil de subwoofer versteker is ingeschakeld. Dit kan de versteker beschadigen.

DE VERSTERKER AANSLUieten

De Reference 1000s en 1200s
subwoofer-aansluitingen zijnCompatible met quick-disconnect (niet meegeleverd) of soldeverbindungen. aanbevolen draaddicke istussen 14AWG en 8AWG, afhankelijk van de lengte van hetdraad

tussen de versterker en woofer. Dikkere draad worden aanbevolen bij aansluiting die langer zich dan 2 meter.

De bredere aansluiting is positif en de smallesta aansluiting is negatif (ook aangegeven op het kleje).

OPMERKING: Bij gezruik van Niet verlind blank draad, voorkomen dat de "+" en"strengen elkaar raken. Contact van de draten kan kortsluiting voorzaken en de versterker beschadenig.

SPECIFICATIONS

s0021s0001

"21(mm003)"01(mm052)

refoowbuSevitomuAISsleiforpgaaLrefoowbuSevitomuAISsleiforpgaAL

Belasthaarheid (RMS):

Belasthaarheid (Piek):

Gevoeligheid @ 2.83V/1m:

Frequentiebereik:

Impedantie:

Een geldig serialummer is vereist voor garantie.

Eigenschappen, specificaties en het uiterlijk kutnen worden gewijzigd zonder voorafgaande kennisgeving.

Deze producten zich ontworpen voor mobiele toepassingen en zich Niet bedoeld voor aansluiting op hetlichtnet.

HARMAN

Infty en Reference zijn handelsmerken van Harman International Industries, Incorporated, gereistreeid in de Verenigde Staten en of andere landen.
