TDM-IP10 - Accessoires audio SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil pour iPod avec interface DIGITAL MEDIA PORT
Marque	Sony
Modèle	TDM-IP10
Compatibilité iPod	iPod touch, iPod nano (1ère à 3ème gén.), iPod classic, iPod 4ème/5ème gén., iPod mini
Alimentation	DC 5 V, 600 mA (via prise DIGITAL MEDIA PORT)
Dimensions (L x H)	Environ 80 x 22 mm
Poids	Environ 174 g (câble inclus)
Longueur de câble	1 m
Fonction principale	Lecture audio iPod via système AV compatible DMPORT
Charge de batterie	Oui, lorsque l'unité est sous tension
Sortie vidéo	Non prise en charge
Contrôle	Touches de l'iPod, touches du système AV et télécommande du système AV
Mise en marche	Automatique avec le système AV connecté
Adaptateurs de socle inclus	Oui, 1 jeu
Nettoyage	Chiffon doux légèrement humide, détergent doux
Sécurité	Ne pas installer dans un espace confiné ; débrancher en cas de problème
Température de fonctionnement	Non précisée, éviter chaleur/froid extrême

FOIRE AUX QUESTIONS - TDM-IP10 SONY

Quels modèles d'iPod sont compatibles avec le TDM-IP10 ?

Les modèles compatibles sont : iPod touch, iPod nano (1ère à 3ème gén.), iPod classic, iPod 4ème/5ème gén. et iPod mini. Mettez votre iPod à jour avec le logiciel le plus récent avant utilisation.

Puis-je regarder des vidéos ou des photos sur un téléviseur avec le TDM-IP10 ?

Non, le TDM-IP10 ne prend pas en charge la sortie vidéo. Vous ne pouvez écouter que le contenu audio, même si votre iPod dispose de fonctions vidéo/photo.

Comment charger la batterie de mon iPod avec le TDM-IP10 ?

Placez l'iPod sur le connecteur. Lorsque le témoin POWER est allumé (vert), la batterie se charge. L'état de charge s'affiche sur l'écran de l'iPod.

Comment connecter le TDM-IP10 à mon système AV ?

Assurez-vous que le système AV est hors tension. Branchez le câble DIGITAL MEDIA PORT du TDM-IP10 à la prise DMPORT du système AV. Mettez ensuite le système AV sous tension et sélectionnez la fonction DMPORT.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'aucun obstacle ne se trouve entre la télécommande et le capteur du système AV. Rapprochez-vous du système, remplacez la pile et assurez-vous que l'iPod est correctement connecté et que la fonction DMPORT est sélectionnée.

Comment nettoyer le TDM-IP10 ?

Utilisez un chiffon doux légèrement imbibé d'une solution détergente douce. N'utilisez pas de tampons abrasifs, de poudre à récurer ou de solvants comme le benzène ou l'alcool.

Puis-je utiliser le TDM-IP10 avec d'autres lecteurs audio portables que l'iPod ?

Non, cet appareil est uniquement conçu pour l'iPod. Ne connectez pas d'autres lecteurs audio portables.

Pourquoi n'y a-t-il pas de son ?

Vérifiez les connexions : l'unité doit être correctement branchée au système AV et l'iPod bien inséré. Assurez-vous que l'iPod lit de la musique et que le volume du système AV est suffisant.

Comment retirer l'adaptateur de socle pour iPod ?

Tirez sur l'adaptateur avec un ongle ou un objet plat en utilisant la fente située à l'intérieur de l'adaptateur.

Que faire en cas de distorsion du son ?

Réduisez le volume du système AV connecté. Désactivez l'égaliseur de l'iPod en le réglant sur « Désactivé » ou « Plat ».

MODE D'EMPLOI TDM-IP10 SONY

N'installez pas l'appareil dans un
space confiné comme dans une
bibliothèque ou un meuble encastré.
La plaque signaletique se trouve sur le
dessous, à l'extérieur de l'appareil.
Installee le systeme de façon a pouvoir
débrancher immidiatement le cordon
d'alimentation (cordon secteur) de la
prise murale en cas de probleme.

Traitement des apparéils électriques et électroniques en fin de vie (Applicable dans les pays

de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective]

Ce symbole, apposse sur le produit ou sur son emballage, indique que ce produit ne doit pas etre traite avec les déchets menagers. Il doit etre remis a un point de collecte approprié pour le recyclage des équipements électriques et Electroniques. En s'assurant que ce produit est bien mis au rebute de manière appropriée, vous aiderez a prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des materiaux aidera à preserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipality,voitre déchetterie ou le magasin où vous avez acheté le produit.

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon.

Le représentant autorisé pour les questions de compatibilité electromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien pouvoir vous reférer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

Pour les clients en Europe

La validité de la marque CE est limitée aux pays où elle est légalement en application, notamment

Dans les pays de l'EEE (Espace économique europeen).

A propos des droits d'auteur

• iPod est une marque de Apple Inc., déposée aux Etats-Unis et dans d'autres pays.
  Toutes les autres marques et marques déposées appartiennent à leurs détenteurs respectifs. Dans ce manuel, les sigles TM et @ ne sont pas spécifique.

Modèles iPod compatibles

Les modès iPod compatibles sont les suivants. Avant d'utiliser votre iPod, mettez-le à jour afin d'utiliser le logiciel le plus récent.

iPod touch

Pod nano 3ème génération (video)

iPod classic

iPod nano 2ème génération (aluminium)

iPod Sème génération (video)

iPod nano 1ère génération

iPod 4ème génération (écran couleur)

IPO4ème génération

iPod mini

Remarques

• Cet apparéil est uniquement concu pour l'iPod. Vous ne pouvez pas connecter d'autres lecteurs audio portables.
• Sony n'assume aucune responsabilité en cas de perte ou d'alteration des données enregistrées sur l'iPod, alors qu'un iPod est raccardé à cette unité.
• Pour plus d'informations sur les adaptateurs des socles pour iPod fournis, reportez-vous aux instructions accompagnant les adaptateurs des socles. Si vous utilisez un autre modele iPod, vousdezeheter séparément un adaptorateur des socles Apple Inc-compatible.
• Ce produit a été concu spécifique pour fonctionner avec l'iPod et il a été certifié comme répondant aux normes de performance Apple.

Table des matieres

Aperçu 5

Mise en service

1: Vérification des pieces fournies 6
2: Lieste des emplacements des
pièces 6
3:Installation du TDM-iP10. 7

Commande de l'iPod

Opérations de base 10

Informations supplémentaires

Dépannage. 11

Precautions 12

Specifications. 13

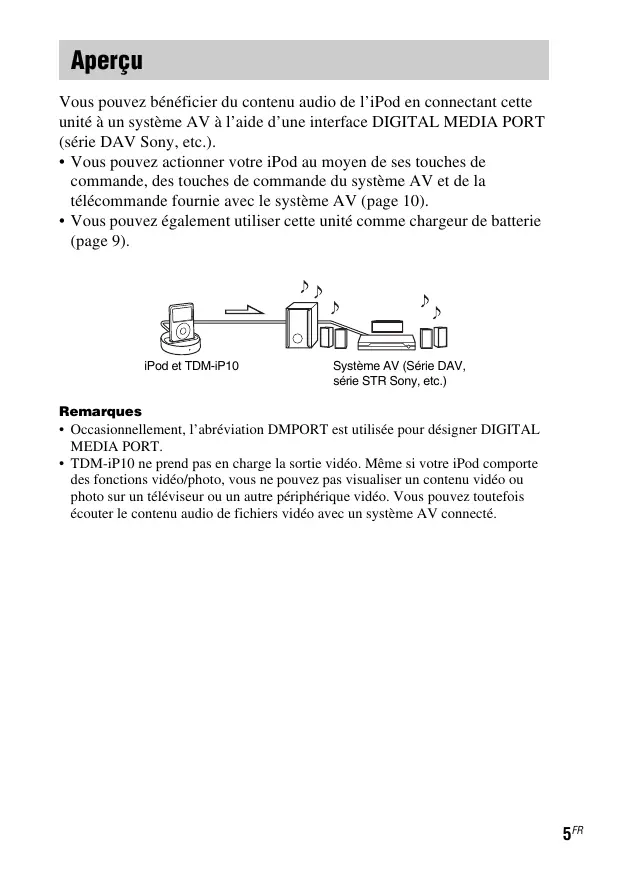

Aperçu

Vous pouvez bénéficier du contenu audio de l'iPod en connectant cette unité à un système AV à l'aide d'une interface DIGITAL MEDIA PORT (série DAV Sony, etc.).

• Vous pouvez actionner votre iPod au moyen de ses touches de commande, des touches de commande du système AV et de la télécommande fournie avec le système AV (page 10).
• Vous pouvez également utiliser cette unité comme chargeur de batterie (page 9).

Remarques

• Occasionnellement, l'abréviation DMPORT est utilisé pour désigner DIGITAL MEDIA PORT.
• TDM-iP10 ne prend pas en charge la sortie video. Meme si votre iPod compte des fonctions video/photo, vous ne pouvez pas visualiser un contenu video ou photo sur un téléviseur ou un autre péripérique video. Vous pouvez toutes écouter le contenu audio de fichiers video avec un système AV connecté.

Mise en service

1: Vérification des pieces fournies

Unité (1)

Mode d'emploi (1)

Adaptateurs de socles pour iPod (1 jeu)

Pour plus d'informations sur les adaptateurs de socles pour iPod fournis, reportez-vous aux instructions accompagnant les adaptateurs de socles.

2 : Listes des emplacements des pieces

Cable DIGITAL MEDIA PORT (page 7)
2 Connecteur iPod (page 8)
3 Témoin d'alimentation : S'allume en vert lorsque l'unité est sous tension (page 9).

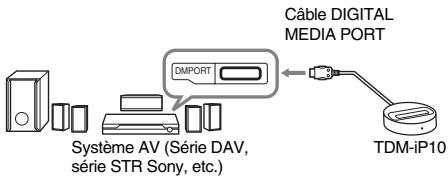

3 : Installation du TDM-iP10

Connectez et positionnez le TDM-iP10 comme illustré ci-dessous.

Remarque

Cette unité se met automatiquement sous/hors tension chaque fois que le système AV connecté (série DAV, etc.) se met sous/hors tension.

Pour connecter/ déconnecter l'unité

Pour-retirerle cable DIGITALMEDIA PORT de la prise DMPORT,appuyez sur les boutons des deux cotses.

Connexion

1 Connectez le cable DIGITAL MEDIA PORT de cette unité à la prise DIGITAL MEDIA PORT d'un système AV (serie DAV, etc.). Veillez à ce que le système AV soit hors tension avant d'effectuer la connexion.
2 Mettez le système AV sous tension avec une prise DIGITAL MEDIA PORT connectee à cette unité, puis selectionnez la fonction DIGITAL MEDIA PORT.

Déconnexion

Avant la déconnexion, mettez le système AV hors tension.

Pour placer l'iPod dans le connecteur de l'unité

1 Choisissez l'adaptateur de socles pour iPod qui correspond à votre iPod. Pour plus d'informations sur les adaptateurs de socles pour iPod fournis, reportez-vous aux instructions accomplant les adaptateurs de socles.
2 Insérez l'adaptateur de socles dans l'unité.

3 Placez l'iPod dans le connecteur de I'unité.

Remarques

Lorsque you placez ou retirez l'iPod, tenez l'iPod au meme angle que celui du connecteur iPod sur I'unite et ne tournez ni ne faites oscillator I'Pod afin d'eviter d'endommager le connecteur.
- Ne transportez pas l'unité si un iPod est placeé sur le connecteur. Cela risque de provoquer un dysfonctionnement.
Lorsque you place ou retirez l'iPod, maintenez l'unité d'une main et voirlez a ne pas appuyer par inadvertance sur les commandes de l'iPod.

Pour utiliser l'unité comme chargeur de batterie

Vous pouvez également utiliser l'unité comme chargeur de batterie. Lorsque le témoin POWER s'allume, la batterie charge. L'état de chargement s'affiche dans l'écran de l'iPod. Pour plus de détails, consultez le mode d'emploi de votre iPod.

Pour-retirer l'adaptateur de socles pour iPod

Pour retirer l'adaptateur de socles pour iPod, tirez-le avec un ongle ou un objet plat au moyen de la fente à l'intérieur de l'adaptateur.

Commande de l'iPod

Opérations de base

Vous pouvez actionner l'iPod au moyen de ses touches de commande, des touches de commande d'un système AV connecté via une interface DIGITAL MEDIA PORT (serie DAV Sony, etc.) et la télécommande fournie avec le système AV.

Remarques

Pour utiliser un iPod, reportez-vous au mode d'emploi de votre iPod.
- Avant de débrancher l'iPod, suspendez la lecture.

Opérations de base

Les opérations suivantes sont disponibles via le système AV ou la télécommande.

Appuyez sur Pour

Commencer la lecture.
Interrompre la lecture.
↑/↓	Fonctionne de la même façon que lorsque vous faites glisser votre pouce sur la moletteclinquable de l'iPod vers la gauche (vers la droite).
→/(⊕)/ENTER	Fonctionne de la même façon que la touche centrale de l'iPod.

Appuyez sur Pour

Appuyez sur cette touche, puis relâchez-la pour passer à la video/au morceau ou au chapitre suivant (préfédent) du livre audio/du podcast. Maintenez cette touche enforcée pour reculer rapidement (avancer rapidement).

Avancer rapidement (reculer rapidement).

/MENU/

Fonctionne de la même façon que la touche Menu de l'Ipod.

DISPLAY

/RETURN

Régler le niveau du volume.
VOLUME
+/-

Remarques

• Dirigez la télécommande vers le système AV.
• En fonction du système AV connecté, le fonctionnement ou les touches peuvent varier. Reportez-vous au mode d'emploi du système AV.
• Durant la lecture d'une réserve, vous ne pouvez pas utiliser ««/». Vous pouvez recycler rapidement (avancerrapidement) en maintainant la touche ««/»enforcée.
  Pour modifier le niveau du volume, utilisez les commandes de volume du système AV connecté ou de la télécommande. Le niveau du volume ne change pas s'il est reglé sur l'iPod.
• Le démarriage de la lecture peut prendre du temps. Cela dépend du contenu.

Informations supplémentaires

Dépannage

Si vous rencontres un problème avec votre unité, recherche或者其他 problème dans la liste de contrôle de dépannage ci-dessous et appliquez la mesure corrective indiquée. Si le problème persiste, contactez votre revendeur Sony. Notez que si un technician remplace certaines pieces lors d'une réparation, celles-ci pourront être conservées.

Lorsque vous apportez le système pour une réparation, apportez tous ses éléments.

Ce produit forme un ensemble et tous les éléments du système sont nécessaires pour déterminer le point nécessitant une réparation.

La télécommande ne fonctionne pas.

• Enlevez tout obstacle.
• Dirigez la télécommande vers le capteur du système AV (série DAV, etc.).
• La distance entre la télékommande et le système AV est trop importante.

• Remplacez la pile.
  Assurez-vous que I'iPod* est correctement raccordé.

• Sélectionnéz la fonction DMPORT sur le système AV.

• Mettez le système AV sous et hors tension.

L'image video/photo de l'IPod ne s'affiche pas sur l'écran du téléviseur.

• L'unité ne prend pas en charge la sortie video. Meme si votre iPod compte des fonctions video/photo, vous ne pouvez pas visualiser un contenu video ou photo sur un téléviseur ou autre périhérique video.

Il n'y a pas de son.

• Vérifiez les connexions.
  Assurez-vous que l'unité est correctement connectée.
  Assurez-vous que I'Pod* est correctement connecté.
  Assurez-vous que l'iPod* lit de la musique.
• Le démarrage de la lecture peut prendre du temps. Cela dépend du contenu.

Ronflement ou parasites. importants.

• Eloiignez l'unité de la source de parasites.

Il y a une distorsion du son.

• Réduisez le volume du système AV connecté.
• Placez le réglage « Égaliseur » de l'iPod sur « Désacté » ou « Plat ».

Precautions

Sécurité

Si un objet ou du liquide tombe à l'intérieur de l'unité, débranchezla et faites-la contrôle par un technicien qualifié avant de la réutiliser.

Lieu d'installation

• Ne placez pas l'unité en position inclinée.

• Ne placez pas l'unité dans un endroit :

• extrémement chaud ou froid ;

• poussiéreux ou sale ;
• très humide ;
• soumis à des vibrations ;

• en plein soleil.

• Prenez les précautions nécessaires lors de l'installation de l'unité sur des surfaces traitées (cirées, huiliées, vernies, etc.) pour éviter l' apparition de taches ou la décoloration de la surface.

Accumulation de chaleur

L'unitéchauffependant le fonctionnement,maisce n'est pas une anomalie.
- Placez l'unité dans un endroit bien aéré pour éviter toute accumulation de chaleur à l'intérieur.

Pour toute question au sujet de cette unité ou tout problème, adressez-vous au revendeur Sony le plus proche.

Nettoyage de l'unité

Nettoyez l'unité avec un chiffon doux légrement imbibé d'une solution détergente douce.

N'utilise pas de tampons abrasifs, de poudre a recuner ou des solvants tels que diluants, benzene ou alcohol.

Spécifications

Généralités

Puisance de raccordement :

DCIN:5V,

600mA (via

DIGITAL MEDIA

PORT)

Dimensions: Environ 80×

22(h) mm

Poids: Environ 174 g

(cable inclus)

Longueur du cable :

1m

La conception et les specifications

peuvent etre modifiees sans préavis.
