Produkttyp	iPod-Dockingstation mit DIGITAL-MEDIA-PORT-Schnittstelle
Marke	Sony
Modell	TDM-IP10
iPod-Kompatibilität	iPod touch, iPod nano (1. bis 3. Generation), iPod classic, iPod 4./5. Generation, iPod mini
Stromversorgung	DC 5 V, 600 mA (über DIGITAL-MEDIA-PORT-Anschluss)
Abmessungen (B x H)	Ca. 80 x 22 mm
Gewicht	Ca. 174 g (inkl. Kabel)
Kabellänge	1 m
Hauptfunktion	Audiowiedergabe des iPod über DMPORT-kompatibles AV-System
Akkuladung	Ja, wenn das Gerät eingeschaltet ist
Videoausgang	Nicht unterstützt
Steuerung	iPod-Tasten, AV-System-Tasten und AV-System-Fernbedienung
Einschalten	Automatisch mit angeschlossenem AV-System
Inklusive Docking-Adapter	Ja, 1 Satz
Reinigung	Weiches, leicht angefeuchtetes Tuch, mildes Reinigungsmittel
Sicherheit	Nicht in einem beengten Raum installieren; bei Problemen Netzstecker ziehen
Betriebstemperatur	Nicht angegeben, extreme Hitze/Kälte vermeiden

Häufig gestellte Fragen - TDM-IP10 SONY

Welche iPod-Modelle sind mit dem TDM-IP10 kompatibel?

Kompatible Modelle sind: iPod touch, iPod nano (1. bis 3. Generation), iPod classic, iPod 4./5. Generation und iPod mini. Aktualisieren Sie Ihren iPod vor der Verwendung auf die neueste Software.

Kann ich mit dem TDM-IP10 Videos oder Fotos auf einem Fernseher ansehen?

Nein, der TDM-IP10 unterstützt keine Videoausgabe. Sie können nur Audioinhalte abspielen, auch wenn Ihr iPod über Video-/Foto-Funktionen verfügt.

Wie lade ich den Akku meines iPods mit dem TDM-IP10?

Setzen Sie den iPod auf den Anschluss. Wenn die POWER-Anzeige (grün) leuchtet, wird der Akku geladen. Der Ladezustand wird auf dem Bildschirm des iPods angezeigt.

Wie schließe ich den TDM-IP10 an mein AV-System an?

Stellen Sie sicher, dass das AV-System ausgeschaltet ist. Schließen Sie das DIGITAL-MEDIA-PORT-Kabel des TDM-IP10 an die DMPORT-Buchse des AV-Systems an. Schalten Sie dann das AV-System ein und wählen Sie die DMPORT-Funktion.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob sich kein Hindernis zwischen der Fernbedienung und dem Sensor des AV-Systems befindet. Nähern Sie sich dem System, ersetzen Sie die Batterie und stellen Sie sicher, dass der iPod richtig angeschlossen und die DMPORT-Funktion ausgewählt ist.

Wie reinige ich den TDM-IP10?

Verwenden Sie ein weiches, leicht mit einer milden Reinigungslösung angefeuchtetes Tuch. Verwenden Sie keine Scheuerschwämme, Scheuerpulver oder Lösungsmittel wie Benzin oder Alkohol.

Kann ich den TDM-IP10 mit anderen tragbaren Audioplayern als dem iPod verwenden?

Nein, dieses Gerät ist nur für den iPod ausgelegt. Schließen Sie keine anderen tragbaren Audioplayer an.

Warum gibt es keinen Ton?

Überprüfen Sie die Verbindungen: Die Einheit muss richtig an das AV-System angeschlossen sein und der iPod muss richtig eingesetzt sein. Stellen Sie sicher, dass der iPod Musik abspielt und die Lautstärke des AV-Systems ausreichend ist.

Wie entferne ich den Docking-Adapter für den iPod?

Ziehen Sie den Adapter mit einem Fingernagel oder einem flachen Gegenstand aus dem Schlitz im Inneren des Adapters.

Was tun bei Klangverzerrungen?

Reduzieren Sie die Lautstärke des angeschlossenen AV-Systems. Deaktivieren Sie den Equalizer des iPods, indem Sie ihn auf "Aus" oder "Flach" einstellen.

BEDIENUNGSANLEITUNG TDM-IP10 SONY

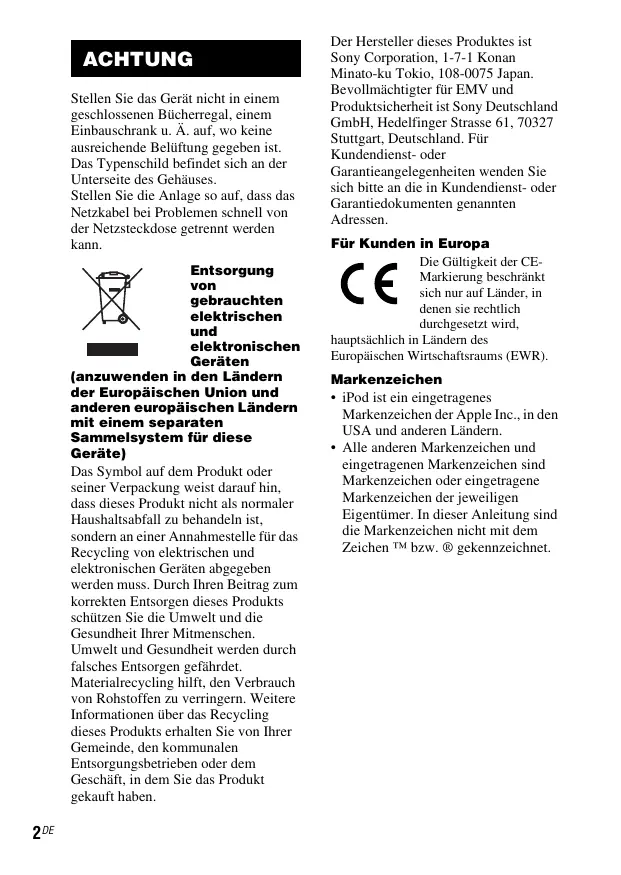

Stellen Sie das Gerät nicht in einem geschlossenen Bücherregal, einem Einbauschrank oder Ähnlichem auf, wo keine ausreichende Belüftung gegeben ist. Das Typenschild befindet sich an der Unterseite des Gehäuses.

Stellen Sie die Anlage so auf, dass das Netzkabel bei Problemen schnell von der Netzsteckdose getrennt werden kann.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten

(anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln sind, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.

Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Straße 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Für Kunden in Europa

Die Gültigkeit der CE-Markierung beschränkt sich nur auf Länder, in denen sie rechtlich durchgesetzt wird,

hauptsächlich in Ländern des Europäischen Wirtschaftsraums (EWR).

Markenzeichen

• iPod ist ein eingetragenes Markenzeichen der Apple Inc., in den USA und anderen Ländern.
• Alle anderen Markenzeichen und eingetragenen Markenzeichen sind Markenzeichen oder eingetragene Markenzeichen der jeweiligen Eigentümer. In dieser Anleitung sind die Markenzeichen nicht mit dem Zeichen ™ bzw. ® gekennzeichnet.

Kompatible iPod-Modelle

Die folgenden iPod-Modelle sind mit diesem Gerät kompatibel. Aktualisieren Sie Ihren iPod mit der neuesten Software, bevor Sie ihn verwenden.

iPod touch

iPod nano der 3. Generation (Video)

iPod classic

iPod nano der 2. Generation (Aluminium)

iPod der 5. Generation (Video)

iPod nano der 1. Generation

iPod der 4. Generation (Farbe)

iPod der 4. Generation

iPod mini

Hinweise

• Dieses Gerät ist ausschließlich für den iPod geeignet. Andere tragbare Audioplayer können nicht daran angeschlossen werden.
• Sony übernimmt keine Haftung für den Fall, dass auf dem iPod aufgezeichnete Daten verloren gehen oder beschädigt werden, wenn der iPod an dieses Gerät angeschlossen und damit verwendet wird.
• Einzelheiten zu den mitgelieferten iPod Dock-Adaptern entnehmen Sie bitte den Gebrauchsanleitungen der Dock-Adapter. Wenn Sie andere iPod-Modelle benutzen möchten, müssen Sie einen kompatiblen Dock-Adapter der Firma Apple getrennt kaufen.
• Dieses Produkt ist speziell für den Einsatz mit iPod ausgelegt und entspricht laut Zertifikat den Apple-Leistungsstandards.

Inhalt

Übersicht 5

Vorbereitungen

1: Überprüfen der mitgelieferten Teile. 6 2: Liste der Teile 6 3: Installieren des TDM-iP10.........7

Steuern des iPod

Grundlegende Bedienungsvorgänge.....10

Weitere Informationen

Störungsbehebung 11

Sicherheitsmaßnahmen .....12

Technische Daten. 13

Übersicht

Wenn Sie dieses Gerät an eine AV-Anlage mit DIGITAL MEDIA PORT-Schnittstelle (DAV-Serie usw. von Sony) anschließen, können Sie die auf Ihrem iPod gespeicherten Audiodaten über die Anlage wiedergeben.

• Dabei können Sie den iPod über die Steuertasten des iPod, die Steuertasten der AV-Anlage und die mit der AV-Anlage gelieferte Fernbedienung steuern (Seite 10).
• Außerdem können Sie dieses Gerät als Akkuladegerät verwenden (Seite 9).

Hinweise

• DIGITAL MEDIA PORT wird gelegentlich mit DMPORT abgekürzt.
• TDM-iP10 unterstützt keine Videoausgabe. Selbst wenn Ihr iPod Video/Foto-Tauglichkeit besitzt, können Sie keine Video- oder Fotoinhalte auf dem Fernsehgerät oder anderen Videogeräten wiedergeben. Audioinhalte in Videodateien können jedoch auf einer angeschlossenen AV-Anlage wiedergegeben werden.

Vorbereitungen

1: Überprüfen der mitgelieferten Teile

Gerät (1)

Bedienungsanleitung (1)

iPod Dock-Adapter (1 Satz)

Einzelheiten zu den mitgelieferten iPod Dock-Adaptern entnehmen Sie bitte den Gebrauchsanleitungen der Dock-Adapter.

2: Liste der Teile

1 DIGITAL MEDIA PORT-Kabel (Seite 7) 2 iPod-Anschluss (Seite 8) 3 Betriebslampe: Leuchtet in Grün, solange Strom zugeführt wird (Seite 9).

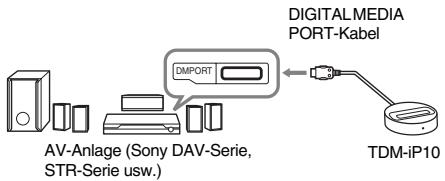

3: Installieren des TDM-iP10

Gehen Sie zum Anschließen und Aufstellen des TDM-iP10 wie in den Abbildungen unter dargestellt vor.

Hinweis

Dieses Gerät schaltet sich beim Ein-/Ausschalten der angeschlossenen AV-Anlage (DAV-Serie usw.) automatisch ein bzw. aus.

So verbinden/trennen Sie das Gerät

Um das DIGITAL MEDIA PORT-Kabel von der Buchse DMPORT zu trennen, drücken Sie die Knöpfe auf beiden Seiten.

Verbinden

1 Verbinden Sie das DIGITAL MEDIA PORT-Kabel dieses Geräts mit der DIGITAL MEDIA PORT-Buchse an der AV-Anlage (DAV-Serie usw.). Achten Sie darauf, die AV-Anlage auszuschalten, bevor Sie die Verbindung vornehmen. 2 Wenn Sie dieses Gerät an die DIGITAL MEDIA PORT-Buchse angeschlossen haben, schalten Sie die AV-Anlage ein und wählen Sie die Funktion DIGITAL MEDIA PORT.

Trennen

Schalten Sie die AV-Anlage aus, bevor Sie dieses Gerät davon trennen.

So setzen Sie den iPod in den Anschluss des Geräts

1 Wählen Sie den für Ihren iPod passenden iPod Dock-Adapter aus. Einzelheiten zu den mitgelieferten iPod Dock-Adaptern entnehmen Sie bitte den Gebrauchsanleitungen der Dock-Adapter. 2 Setzen Sie den Dock-Adapter in das Gerät ein.

3 Setzen Sie den iPod in den Anschluss des Geräts.

Hinweise

• Halten Sie den iPod zum Einsetzen und Herausnehmen im Winkel des iPod-Anschlusses an diesem Gerät, und vermeiden Sie Drehen oder Schwenken des iPod, um eine Beschädigung des Anschlusses zu verhindern.
• Bewegen Sie das Gerät nicht, wenn ein iPod in den Anschluss eingesetzt ist. Andernfalls kann es zu einer Fehlfunktion kommen.
• Stützen Sie das Gerät beim Einsetzen und Herausnehmen des iPod mit einer Hand ab und achten Sie darauf, nicht versehentlich die Bedienelemente des iPod zu betätigen.

So verwenden Sie das Gerät als Akkuladegerät

Sie können dieses Gerät als Akkuladegerät verwenden. Der Akku wird geladen, solange die POWER-Anzeige leuchtet. Der Ladestatus wird im iPod-Display angezeigt. Näheres dazu finden Sie in der Bedienungsanleitung zum iPod.

Um den iPod Dock-Adapter zu entfernen

Um den iPod Dock-Adapter zu entfernen, ziehen Sie ihn hoch, indem Sie einen Fingernagel oder einen flachen Gegenstand in den Schlitz des Adapters einführen.

Steuern des iPod

Grundlegende Bedienungsvorgänge

Sie können ihren iPod mit seinen eigenen Steuertasten, den Steuertasten einer angeschlossenen AV-Anlage mit DIGITAL MEDIA PORT-Schnittstelle (Sony DAV-Serie usw.) und der Fernbedienung der AV-Anlage bedienen.

Hinweise

Die Verwendung des iPod ist in der Bedienungsanleitung zum iPod erläutert. - Unterbrechen Sie die Wiedergabe, bevor Sie den iPod von diesem Gerät trennen.

Grundfunktionen

Die folgenden Bedienungsvorgänge sind mit der AV-Anlage bzw. der Fernbedienung durchführbar.

Taste	Funktion
▶	Starten der Wiedergabe.
II/III	Unterbrechen der Wiedergabe (Pause).
↑/↓	Entspricht dem Bewegen des Daumens um das Click Wheel am iPod gegen den Uhrzeigersinn (im Uhrzeigersinn).

Taste	Funktion
→/⊕/ENTER	Entspricht dem Drücken der mittleren Taste am iPod.
↓←/▶	Zum Weiterschalten zum nachsten (vorherigen) Song/Video bzw. Kapitel in einem Hörbuch/Podcast drücken und loslassen.Zum Zurückspluen (Vorspluen) gedrücktenhalten.
←/▶	Schnelle Wiedergabe rückwarts (vorwärts).
←/MENU/ DISPLAY/RETURN	Entspricht dem Drücken der Menutaste am iPod.
VOLUME +/-	Einstellen der Lautstärke.

Hinweise

• Richten Sie die Fernbedienung auf die AV-Anlage.
• Die Vorgehensweise und die Tasten können sich je nach angeschlossener AV-Anlage unterscheiden. Schlagen Sie in der Bedienungsanleitung zur AV-Anlage nach.
• Bei der Videowiedergabe können Sie nicht verwenden. Halten Sie zum Zurückspulen (Vorspulen) ↓▶▶ gedrückt.
• Um den Lautstärkepegel zu ändern, benutzen Sie den Lautstärkeregler der angeschlossenen AV-Anlage oder der Fernbedienung. Der Lautstärkepegel ändert sich nicht, wenn er am iPod eingestellt wird.
• Je nach Inhalt kann es eine Weile dauern, bis die Wiedergabe beginnt.

Weitere Informationen

Störungsbehebung

Schauen Sie nach, ob Sie Ihr Problem in der Checkliste finden, und ergreifen Sie gegebenenfalls die erforderlichen Abhilfemaßnahmen. Sollte das Problem bestehen bleiben, wenden Sie sich an Ihren Sony-Handler. Beachten Sie, dass während der Reparatur vom Wartungspersonal ausgewechselte Teile einbehalten werden können.

Bringen Sie unbedingt die komplette Anlage zur Reparatur mit. Da es sich bei diesem Produkt um ein Systemprodukt handelt, wird die komplette Anlage benötigt, um die reparaturbedürftige Stelle ausfindig zu machen.

Die Fernbedienung funktioniert nicht.

• Entfernen Sie alle Hindernisse zwischen Fernbedienung und Anlage.
• Richten Sie die Fernbedienung auf den Sensor an der AV-Anlage (DAV-Serie usw.). Die Entfernung zwischen der Fernbedienung und der AV-Anlage ist zu groß. Tauschen Sie die Batterie aus.
• Vergewissern Sie sich, dass der iPod* richtig angeschlossen ist.
• Wählen Sie an der AV-Anlage die DMPORT-Funktion aus.
• Schalten Sie die AV-Anlage ein und aus.

Videos/Fotos vom iPod werden nicht auf dem Fernsehschirm angezeigt.

• Das Gerät unterstützt keine Videoausgabe. Selbst wenn Ihr iPod Video/Foto-Tauglichkeit besitzt, können Sie keine Video- oder Fotoinhalte auf dem Fernsehgerät oder anderen Videogeräten wiedergeben.

Es ist kein Ton zu hören.

• Überprüfen Sie die Anschlüsse.
• Vergewissern Sie sich, dass das Gerät richtig angeschlossen ist.
• Vergewissern Sie sich, dass der iPod* richtig angeschlossen ist.
• Vergewissern Sie sich, dass am iPod* Musik wiedergegeben wird.
• Je nach Inhalt kann es eine Weile dauern, bis die Wiedergabe beginnt.

Starkes Brummen oder Rauschen tritt auf.

• Stellen Sie das Gerät weiter entfernt von der Störquelle auf.

Der Ton ist verzerrt.

Verringern Sie die Lautstärke an der angeschlossenen AV-Anlage. - Setzen Sie den Posten „EQ“ des iPod auf „Aus“ oder „Linear“.

Sicherheitsmaßnahmen

Sicherheit

Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen, trennen Sie die Anlage vom Stromnetz und halten Sie sie von qualifiziertem Fachpersonal überprüften, bevor Sie sie wieder verwenden.

Aufstellung

• Stellen Sie das Gerät nicht in geneigter Position auf.
• Stellen Sie das Gerät nicht an Orten auf, wo es folgenden Bedingungen ausgesetzt ist:

extremen Temperaturen - Staub oder Schmutz - hoher Feuchtigkeit Vibrationen - direktem Sonnenlicht.

• Seien Sie vorsichtig, wenn Sie das Gerät auf besonders behandelte Oberflächen (mit Wachs, Öl, Politur usw.) stellen, da es zu Flecken oder Verfärbungen kommen kann.

Erwärmung des Geräts

• Das Gerät erwärmt sich während des Betriebs. Dabei handelt es sich aber nicht um eine Fehlfunktion.
• Stellen Sie das Gerät an einen Ort mit ausreichender Luftzufuhr, damit sich im Inneren des Geräts kein Wärmestau bildet.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Reinigen des Geräts

Reinigen Sie das Gerät mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerpulver oder Lösungsmittel wie Verdünner, Benzin oder Alkohol.

Technische Daten

Allgemeines

Betriebsspannung:

DC IN: 5 V,

600 mA (über

DIGITAL MEDIA

PORT)

Abmessungen: ca. φ 80×

22(H) mm

Gewicht: ca. 174g (mit

Kabel)

Kabellänge: 1m

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.
