Produkttyp	Dockningsstation för iPod med DIGITAL MEDIA PORT-gränssnitt
Märke	Sony
Modell	TDM-IP10
iPod-kompatibilitet	iPod touch, iPod nano (1:a till 3:e gen.), iPod classic, iPod 4:e/5:e gen., iPod mini
Strömförsörjning	DC 5 V, 600 mA (via DIGITAL MEDIA PORT-uttag)
Mått (L x H)	Cirka 80 x 22 mm
Vikt	Cirka 174 g (kabel inkluderad)
Kabellängd	1 m
Huvudfunktion	Uppspelning av iPod-ljud via DMPORT-kompatibelt AV-system
Batteriladdning	Ja, när enheten är påslagen
Video ut	Stöds inte
Kontroll	iPod-knappar, AV-systemets knappar och AV-systemets fjärrkontroll
Ström på	Automatiskt med anslutet AV-system
Dockningsadaptrar medföljer	Ja, 1 uppsättning
Rengöring	Mjuk trasa lätt fuktad, milt rengöringsmedel
Säkerhet	Installera inte i ett trångt utrymme; koppla bort vid problem
Drifttemperatur	Ej specificerad, undvik extrem värme/kyla

Vanliga frågor - TDM-IP10 SONY

Vilka iPod-modeller är kompatibla med TDM-IP10?

Kompatibla modeller är: iPod touch, iPod nano (1:a till 3:e gen.), iPod classic, iPod 4:e/5:e gen. och iPod mini. Uppdatera din iPod med den senaste programvaran före användning.

Kan jag titta på videor eller bilder på en TV med TDM-IP10?

Nej, TDM-IP10 stöder inte video ut. Du kan bara lyssna på ljudinnehåll, även om din iPod har video-/bildfunktioner.

Hur laddar jag batteriet på min iPod med TDM-IP10?

Placera iPoden på kontakten. När POWER-indikatorn lyser (grön) laddas batteriet. Laddningsstatusen visas på iPod-skärmen.

Hur ansluter jag TDM-IP10 till mitt AV-system?

Se till att AV-systemet är avstängt. Anslut TDM-IP10:s DIGITAL MEDIA PORT-kabel till DMPORT-uttaget på AV-systemet. Slå sedan på AV-systemet och välj DMPORT-funktionen.

Vad gör jag om fjärrkontrollen inte fungerar?

Kontrollera att det inte finns några hinder mellan fjärrkontrollen och AV-systemets sensor. Kom närmare systemet, byt batteri och se till att iPoden är korrekt ansluten och att DMPORT-funktionen är vald.

Hur rengör jag TDM-IP10?

Använd en mjuk trasa lätt fuktad med en mild rengöringslösning. Använd inte slipande svampar, skurpulver eller lösningsmedel som bensen eller alkohol.

Kan jag använda TDM-IP10 med andra bärbara ljudspelare än iPod?

Nej, denna enhet är endast avsedd för iPod. Anslut inga andra bärbara ljudspelare.

Varför kommer det inget ljud?

Kontrollera anslutningarna: enheten måste vara korrekt ansluten till AV-systemet och iPoden ordentligt insatt. Se till att iPoden spelar musik och att AV-systemets volym är tillräcklig.

Hur tar jag bort dockningsadaptern för iPod?

Dra i adaptern med en nagel eller ett platt föremål med hjälp av springan på insidan av adaptern.

Vad gör jag om ljudet distorderas?

Minska volymen på det anslutna AV-systemet. Stäng av iPod-utjämnaren genom att ställa in den på « Av » eller « Platt ».

BRUKSANVISNING TDM-IP10 SONY

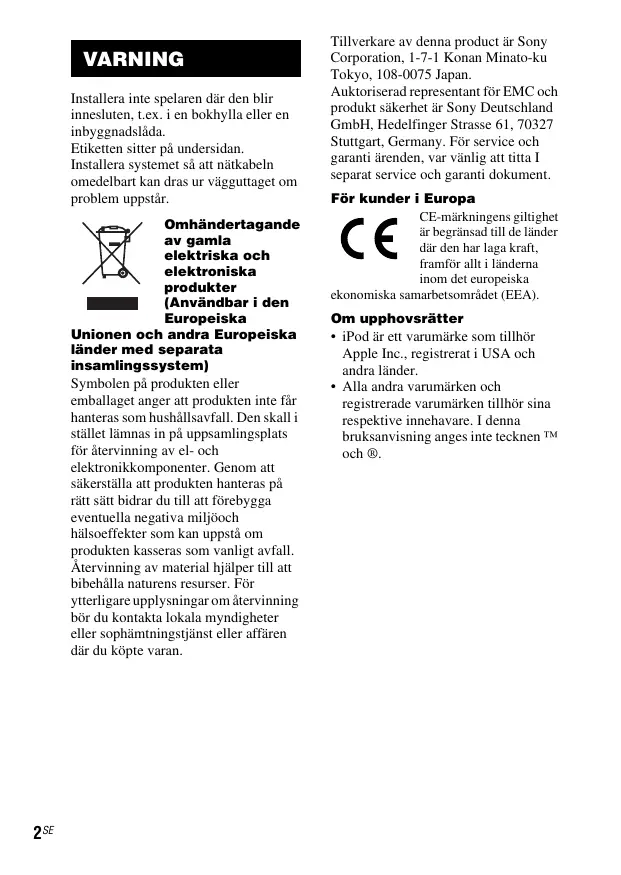

Installera inte spelaren där den blir innesluten, t.ex. i en bokhylla eller inbyggnadslåda.

Etiketten sitter på undersidan. Installera systemet så att nätkabeln omedelbart kan dras ur vägguttaget om problem uppstår.

Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska

Unionen och andra Europeiska länder med separata insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bevara naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Tillverkare av denna produkt är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan.

Auktoriserad representant för EMC och produktsäkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service och garantifrågor, var vänlig att titta i separat service- och garantidokument.

För kunder i Europa

CE-märkningens giltighet är begränsad till de länder där den har laga kraft, framför allt i länderna inom det europeiska

ekonomiska samarbetsområdet (EEA).

Om upphovsrätter

• iPod är ett varumärke som tillhör Apple Inc., registrerat i USA och andra länder.
• Alla andra varumärken och registrerade varumärken tillhör sina respektive innehavare. I denna bruksanvisning anges inte tecknen TM och ©.

Kompatibla iPod-modeller

Följande iPod-modeller är kompatibla. Uppdatera din iPod med den senaste programvaran innan du använder den.

iPod touch

iPod nano 3:e generationen (video)

iPod classic

iPod nano 2:a generationen (aluminium)

iPod 5:e generationen (video)

iPod nano 1:a generationen

iPod 4:e generationen (färgskärm)

iPod 4:e generationen

iPod mini

Att notera!

• Denna enhet är endast konstruerad för iPod. Du kan inte ansluta någon annan bärbar musikspelare.
• Sony kan inte ta på sig ansvaret om data som spelats in på en iPod förlorats eller skadats när en iPod ansluten till denna enhet använts. För närmare detaljer om de medföljande iPod Dockadaptrarna, se bruksanvisningarna till dockadaptrarna. Om du använder någon annan iPod-modell måste du köpa motsvarande Dockadapter från Apple Inc.
• Denna produkt är specialkonstruerad för att användas tillsammans med iPod och har intygats uppfylla Apples prestandakrav.

Innehållsförteckning

Överblick. 5

Komma igång

1: Kontroll av medföljande tillbehör. 6 2: Lista över delarnas placeringar 6 3: Installation av din TDM-iP10.7

Styra iPod-spelaren

Grundmanövrer 10

Ytterligare information

Felsökning. 11

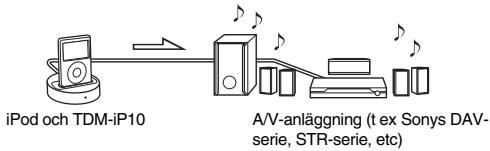

Du kan njuta av iPod-ljud genom att ansluta denna enhet till en A/V-anläggning med ett DIGITAL MEDIA PORT-gränssnitt (t.ex. Sony DAV-serien).

• Du kan styra din iPod med dess kontrollknappar, med A/V-anläggningens kontrollknappar samt med den fjärrkontroll som medföljde A/V-anläggningen (sid. 10).
• Du kan även använda denna enhet som en batteriladdare (sid. 9).

Att notera!

• DIGITAL MEDIA PORT förkortas ibland som DMPORT.
• TDM-iP10 saknar stöd för video utmatning. Även om din iPod kan hantera videofilmer eller foton, går det inte att spela upp video- eller fotomaterialet på en TV eller annan bildskärm. Ljudmaterialet i videofiler går dock att spela upp på ansluten A/V-anläggning.

Komma igång

1: Kontroll av medföljande tillbehör

Enhet (1)

Bruksanvisning (1)

iPod Dockadaptrar (1 uppsättning)

För närmare detaljer om de medföljande iPod Dockadaptrarna, se bruksanvisningarna till dockadaptrarna.

2: Listöverdelarnas placeringar

DIGITAL MEDIA PORT-kabel (sid. 7) 2 iPod-kontakt (sid. 8) 3 Strömindikator: Lyser grönt när strömmen är på (sid. 9).

Anslut och placera din TDM-iP10 på det sätt som visas nedan.

Obs!

Denna enhet startas/stängs av automatiskt så fort A/V-anläggningen (DAV-serien etc) startas/stängs av.

Koppla in/koppla ur enheten

Tryck in knapparna på båda sidorna för att koppla loss DIGITAL MEDIA PORT-kabeln från DMPORT-uttaget.

Anslutning

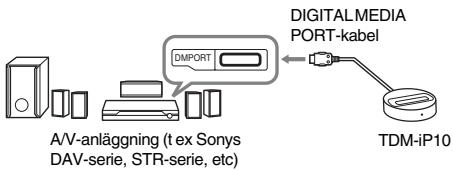

1 Anslut enhetens DIGITAL MEDIA PORT-kabel till DIGITAL MEDIA PORT-uttaget på en A/V-anläggning (DAV-serien etc). Se till att A/V-anläggningen är avstängd vid anslutningen. 2 Starta A/V-anläggningen med ett DIGITAL MEDIA PORT-uttag anslutet till denna enhet, och välj DIGITAL MEDIA PORT-funktionen.

Frånkoppling

Stäng av A/V-anläggningen före frånkoppling.

För att placera din iPod i enhetens uttag

1 Välj den iPod-dockadapter som passar till din iPod. För detaljer om de medföljande iPod-dockadaptrarna, se bruksanvisningarna till dockadaptrarna.

2 Sätt i dockadaptern i enheten.

3 Placera din iPod i enhetens uttag.

Att notera!

• Håll iPod-spelaren i samma vinkel som iPod-kontakten på den här enheten när du sätter i eller tar bort iPod-spelaren. Undvik att vrida eller vicka på iPod-spelaren eftersom kontakten då kan skadas.
• Bär inte omkring på enheten med en iPod på plats på kontakten. Det kan orsaka ett funktionsfel.
• Stötta enheten med en hand när du ska sätta i eller plocka ur din iPod och var försiktig så att du inte trycker på någon av din iPods kontroller av misstag.

Använda enheten som batteriladdare

Du kan använda enheten som en batteriladdare. När POWER-indikatorn tänds laddas batteriet. Laddningens status visas på din iPods skärm. Läs din iPods bruksanvisning för detaljerad information.

Ta av iPod-dockadaptern genom att dra upp den med nageln eller ett platt föremål med hjälp av hålet inuti adaptern.

Styra iPod-spelaren

Grundmanövrer

Det går att styra iPod-spelaren med hjälp av styrknapparna på den, eller med styrknapparna på en ansluten A/V-anläggning med DIGITAL MEDIA PORT-gränssnitt (t.ex. Sonys DAV-serie), eller med fjärrkontrollen till A/V-anläggningen.

Att notera!

• Läs din iPods bruksanvisning för information om hur den ska användas.
• Stoppa uppspelningen innan du kopplar bort din iPod.

Grundläggande funktioner

Följande manövrar går att utföra med knapparna på A/V-anläggningen eller med fjärrkontrollen.

Tryck på	För att
▲	Starta uppspelning.
II/■	Pausa uppspelning.
↑/↓	Fungerar ungebär som när du für din tumme moturs (medurs) runt klickhjulet på din iPod.
→/⊕/ENTER	Fungerar ungebär som mittenknappen på din iPod.

Tryck på	För att
↓←/→↑	Tryck och slättp für att hoppa till:nästa (föregäende) lät/ video erller kapitel i ljudbok/ podsändning. Håll intryckt für att snabbspola bakät (snabbspola framål).
←/→↑	Snabbuppspelningframål (snabbuppspelningbakål).
←/MENU/☐ DISPLAY/RETURN	Fungerar ungefär som menyknappen på din iPod.
VOLUME+/-	Justera volymens styrka.

Att notera!

Rikta fjärrkontrollen mot A/V-anläggningen. Funktioner och knappar kan variera mellan olika A/V-anläggningar. Referera till A/V-anläggningens bruksanvisning. Under pågående uppspelning av video kan du inte använda <▶▶. Du kan snabbspola bakåt (framåt) genom att hålla ned <▶▶1. För att ändra volymen använder du volymkontrollerna på A/V-anläggningen eller fjärrkontrollen. Volymen ändras inte även om du ändrar den på iPod-spelaren. Beroende på innehållet kan det ta tid att starta uppspelningen.

Ytterligare information

Felsökning

Om problem skulle uppstå med din enhet kan du leta upp problemet i checklistan för felsökning här nedan och vidta den korrigerande åtgärd som anvisas. Om problemet kvarstår kontaktar du närmaste Sony-återförsäljare.

Observera att om servicepersonal byter ut några delar under reparationen, kan dessa delar komma att behållas.

Se till att ta med samtliga delar av systemet när du lämnar in det för reparation.

Den här produkten är en systemprodukt, och hela systemet behövs för att avgöra var felet är lokaliserat.

Fjärrkontrollen fungerar inte.

• Ta bort eventuella hinder.
• Rikta fjärrkontrollen mot A/V-anläggningens (DAV-serien etc.) sensor.
• Avståndet mellan fjärrkontrollen och A/V-anläggningen är för långt.
• Byt batteri.
• Kontrollera att din iPod* är ordentligt ansluten. Välj funktionen DMPORT på A/V-anläggningen.
• Starta om A/V-anläggningen.

Video-/fotobild från din iPod visas inte på TV-skärmen.

Den här enheten saknar stöd för videoutmatning. Även om din iPod kan hantera videofilmer eller foton, går det inte att spela upp video- eller fotomaterialet på en TV eller annan bildskärm.

Det hörs inget ljud.

• Kontrollera anslutningarna.
• Kontrollera att enheten är ordentligt ansluten.
• Kontrollera att din iPod* är ordentligt ansluten.
• Kontrollera att din iPod* spelar upp musik. Beroende på innehållet kan det ta tid att starta uppspelningen.

Det brummar eller brusar kraftigt.

• Flytta undan enheten från källan till störningarna.

Sänk volymen för den anslutna A/V-anläggningen. - Ställ in iPod-spelarens "EQ"-inställning på "Av" eller "Flat".

• Se "Kompatibla iPod-modeller" (sid. 3).

Stäng av systemet och dra ut stickkontakten ur vägguttaget om du skulle råka tappa något föremål eller spilla vätska in i systemet. Låt en kvalificerad reparatör besiktiga systemet innan du använder det igen.

Om placering

• Placera enheten så att den lutar.
• Placera inte enheten på platser som är:
• extremt varma eller kalla
• dammiga eller smutsiga
• mycket fuktiga
• utsatta för vibrationer
• utsatta för direkt solljus.
• Var försiktig när enheten ställs på ytor som är speciellt behandlade (med vax, olja, polish, e.d.) eftersom det kan medföra risk för fläckar på eller missfärgning av ytan.

Angående värmebildning

• Även om enheten blir varm när den används så är det inte något fel.
• Placera enheten på en plats med tillräcklig ventilation för att undvika att den blir överhettad.

Om du har några frågor eller får problem med enheten kontaktar du närmaste Sony-återförsäljare.

Rengör enheten med en trasa lätt fuktad med en mild rengöringslösning. Använd aldrig någon form av skursvampar, skurpulver eller lösningsmedel som thinner, bensin eller sprit.

Specifikationer

Allmänt

Strömkrav: DC IN: 5 V, 600 mA (via DIGITALMEDIA PORT)

Mått: Ungefär φ80×22(h) mm

Vikt: Ungefär 174 g (inklusive kabel)

Kabelns längd: 1 m

Rätten till ändringar av utförande och tekniska data utan föregående meddelande förbehålls.
