Tipo de producto	Estación de acoplamiento para iPod con interfaz DIGITAL MEDIA PORT
Marca	Sony
Modelo	TDM-IP10
Compatibilidad con iPod	iPod touch, iPod nano (1.ª a 3.ª gen.), iPod classic, iPod 4.ª/5.ª gen., iPod mini
Alimentación	DC 5 V, 600 mA (a través de toma DIGITAL MEDIA PORT)
Dimensiones (L x H)	Aproximadamente 80 x 22 mm
Peso	Aproximadamente 174 g (cable incluido)
Longitud del cable	1 m
Función principal	Reproducción de audio de iPod a través de sistema AV compatible con DMPORT
Carga de batería	Sí, cuando la unidad está encendida
Salida de vídeo	No compatible
Control	Teclas del iPod, teclas del sistema AV y mando a distancia del sistema AV
Encendido	Automático con el sistema AV conectado
Adaptadores de base incluidos	Sí, 1 juego
Limpieza	Paño suave ligeramente húmedo, detergente suave
Seguridad	No instalar en un espacio confinado; desconectar en caso de problema
Temperatura de funcionamiento	No especificada, evitar calor/frío extremo

Preguntas frecuentes - TDM-IP10 SONY

¿Qué modelos de iPod son compatibles con el TDM-IP10?

Los modelos compatibles son: iPod touch, iPod nano (1.ª a 3.ª gen.), iPod classic, iPod 4.ª/5.ª gen. y iPod mini. Actualice su iPod con el software más reciente antes de usarlo.

¿Puedo ver vídeos o fotos en un televisor con el TDM-IP10?

No, el TDM-IP10 no admite salida de vídeo. Solo puede escuchar contenido de audio, incluso si su iPod tiene funciones de vídeo/foto.

¿Cómo cargar la batería de mi iPod con el TDM-IP10?

Coloque el iPod en el conector. Cuando el indicador POWER esté encendido (verde), la batería se cargará. El estado de carga se muestra en la pantalla del iPod.

¿Cómo conectar el TDM-IP10 a mi sistema AV?

Asegúrese de que el sistema AV esté apagado. Conecte el cable DIGITAL MEDIA PORT del TDM-IP10 a la toma DMPORT del sistema AV. Luego encienda el sistema AV y seleccione la función DMPORT.

¿Qué hacer si el mando a distancia no funciona?

Verifique que no haya obstáculos entre el mando a distancia y el sensor del sistema AV. Acérquese al sistema, reemplace la batería y asegúrese de que el iPod esté correctamente conectado y que la función DMPORT esté seleccionada.

¿Cómo limpiar el TDM-IP10?

Use un paño suave ligeramente humedecido con una solución detergente suave. No use estropajos abrasivos, polvo limpiador ni disolventes como benceno o alcohol.

¿Puedo usar el TDM-IP10 con otros reproductores de audio portátiles que no sean iPod?

No, este dispositivo está diseñado solo para iPod. No conecte otros reproductores de audio portátiles.

¿Por qué no hay sonido?

Verifique las conexiones: la unidad debe estar correctamente conectada al sistema AV y el iPod bien insertado. Asegúrese de que el iPod esté reproduciendo música y que el volumen del sistema AV sea suficiente.

¿Cómo quitar el adaptador de base para iPod?

Tire del adaptador con una uña o un objeto plano usando la ranura ubicada en el interior del adaptador.

¿Qué hacer en caso de distorsión del sonido?

Reduzca el volumen del sistema AV conectado. Desactive el ecualizador del iPod ajustándolo a «Desactivado» o «Plano».

MANUAL DE USUARIO TDM-IP10 SONY

Manual de instrucciones

Manual de instrucciones

Manual de instrucciones

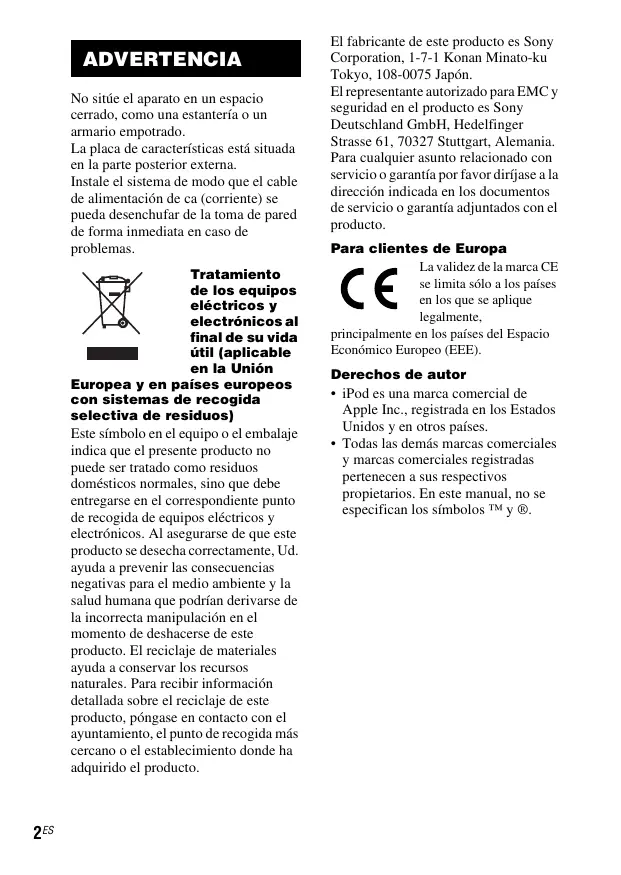

No sitúe el aparato en un espacio cerrado, como una estantería o un armario empotrado.

La placa de características está situada en la parte posterior externa.

Instale el sistema de modo que el cable de alimentación de CA (corriente) se pueda desenchufar de la toma de pared de forma inmediata en caso de problemas.

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de recogida selectiva de residuos)

Europaea y en países europeos con sistemas de recogida selectiva de residuos)

Este símbolo indica que el presente producto no puede ser tratado como residuos domésticos normales, sino que debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurar que este producto se desecha correctamente, Ud. ayuda a prevenir las consecuencias negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de materiales ayuda a conservar los recursos naturales. Para recibir información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

El fabricante de este producto es Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón.

El representante autorizado para EMC y seguridad en el producto es Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Alemania. Para cualquier asunto relacionado con servicio o garantía, por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

La validez de la marca CE se limita solo a los países en los que se aplica legalmente,

La validez de la marca CE se limita solo a los países en los que se aplique legalmente.

principalmente en los países del Espacio Económico Europeo (EEE).

Derechos de autor

• iPod es una marca comercial de Apple Inc., registrada en los Estados Unidos y en otros países.
• Todas las demás marcas comerciales y marcas registradas pertenecen a sus respectivos propietarios. En este manual, no se especifican los símbolos TM y ®.

Modelos de iPod compatibles

Los modelos de iPod compatibles son los siguientes. Se recomienda la actualización del software del iPod a la última versión antes de proceder a su utilización con esta unidad.

iPod touch

iPod nano de tercera generación (video)

iPod classic

iPod nano de segunda generación (aluminio)

iPod de quinta generación (video)

iPod nano de primera generación

iPod de cuarta generación (pantalla en color)

iPod de cuarta generación

iPod mini

Notas

- Esta unidad se ha diseñado para utilizarse únicamente con el iPod. No es posible conectar ningún otro reproductor de audio portátil. - Sony declina toda responsabilidad en caso de que se produzcan pérdidas o daños en los datos grabados en el iPod al utilizarlo conectado a esta unidad. - Para ver detalles sobre los adaptadores de acoplamiento de iPod suministrados, consulte las instrucciones suministradas con los adaptadores de acoplamiento. Si utiliza otros modelos de iPod, necesitará adquirir un adaptador de acoplamiento compatible de Apple Inc. por separado. - Este producto ha sido diseñado específicamente para ser utilizado con iPod y ha sido certificado para satisfacer los estándares de rendimiento de Apple.

Índice

Descripción general.........5

Preparativos

1: Comprobación de los artículos suministrados ....6 2: Lista de selección de los componentes 6 3: Instalación de la unidad TDM-iP10.........7

Control del iPod

Realización de las operaciones básicas. 10

Información adicional

Solución de problemas.....11

Precauciones. 12

Especificaciones. 13

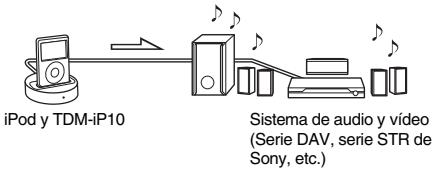

Descripción general

Para disfrutar del contenido de audio del iPod, conecte la unidad a un sistema de audio y video que cuente con una interfaz DIGITAL MEDIA PORT (serie DAV de Sony, etc.).

• Es posible usar el iPod mediante sus propios botones de control, los botones de control del sistema de audio y video y el mando a distancia suministrado con dicho sistema (página 10).
• Asimismo, es posible usar esta unidad como un cargador de batería (página 9).

Notas

• DIGITAL MEDIA PORT aparece abreviado en ocasiones como DMPORT en este manual.
• TDM-iP10 no permite salida de video. Aunque su iPod podría manejar video y fotografía, no puede ver contenidos de video o fotografía en el televisor u otros dispositivos de video. Sin embargo, el contenido de audio de los archivos de video puede ser reproducido con un sistema de audio y video conectado.

Preparativos

1: Comprobación de los artículos suministrados

Unidad (1)

Manual de instrucciones (1)

Adaptadores de acoplamiento de iPod (1 unidad)

Para ver detalles sobre los adaptadores de acoplamiento de iPod suministrados, consulte las instrucciones suministradas con los adaptadores de acoplamiento.

2: Lista de ubicación de los componentes

Cable DIGITAL MEDIA PORT (página 7) Conector para iPod (página 8) 3 Indicador de alimentación: Se ilumina en verde cuando se está suministrando alimentación (página 9).

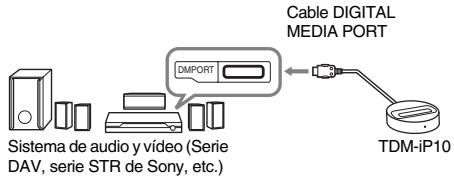

3: Instalación de la unidad TDM-iP10

Conecte y disponga la unidad TDM-iP10 como se muestra en la ilustración.

Nota

La unidad se encenderá y se apagará automáticamente siempre que se encienda o se apague el sistema de audio y video (serie DAV, etc.).

Para conectar o desconectar la institución

Para retirar el cable DIGITAL MEDIA PORT de la toma DMPORT, pulse ambos botones laterales.

Conexión

1 Conecte el cable DIGITAL MEDIA PORT de esta unidad a la toma DIGITAL MEDIA PORT de un sistema de audio y video (serie DAV, etc.). Compruebe que el sistema de audio y video esté apagado antes de iniciar la conexión. 2 Encienda el sistema de audio y video con la toma DIGITAL MEDIA PORT conectada a esta unidad y seleccione la función DIGITAL MEDIA PORT.

Desconexión

Antes de realizar la desconexión, apague el sistema de audio y video.

Para colocar el iPod en el conector de la unidad

1 Elija el adaptador de acoplamiento de iPod que sirva para su iPod. Para ver detalles sobre los adaptadores de acoplamiento de iPod suministrados, consulte las instrucciones suministradas con los adaptadores de acoplamiento. 2 Inserte el adaptador de acoplamiento en la unidad.

3 Coloque el iPod en el conector de la unidad.

Notas

• Cuando ponga o quite el iPod, maneje el iPod en el mismo ángulo que el del conector para iPod de esta unidad y no retuerza ni balancee el iPod para evitar que se dañe el conector.
• No traslade la unidad con el iPod colocado en el conector, ya que podría provocar un fallo de funcionamiento.
• Cuando coloque o extraiga el iPod, sujete la unidad con una mano e intente no pulsar ninguno de los controles del iPod por error.

Para utilizar la unidad como un cargador de batería

Es posible utilizar la unidad como un cargador de batería. Mientras el indicador POWER está encendido, se estará cargando la batería. El estado de carga aparece en la pantalla del iPod. Para obtener más información, consulte la guía del usuario del iPod.

Para retirar el adaptador de acoplamiento para iPod

Para quitar el adaptador de acoplamiento del iPod, jálelo con la uña o un objeto plano realizando la ranura de dentro del adaptador.

Control del iPod

Realización de las operaciones básicas

Es posible utilizar el iPod mediante sus propios botones de control, los botones de control de un sistema de audio y video conectado con una interfaz DIGITAL MEDIA PORT (serie DAV de Sony, etc.), y el mando a distancia suministrado con el sistema de audio y video.

Notas

• Para usar un iPod, consulte la guía del usuario suministrada con este.
• Antes de desconectar el iPod, introduzca una pausa en la reproducción.

Las operaciones siguientes están disponibles con el sistema de audio y video o el mando a distancia.

Pulse	Para
▲	Iniciar la reproducción.
■/■	Introducir una停下 en la reproducción.
↑/↓	Funciona de forma muy parecida a cuando seoca el pulgar por la Click Wheel del iPod hacía la izquierda (derefcha).

Pulse	Para
→/⊕/ENTER	Funciona de forma muy parecida al botón del centro del iPod.
↓/▶	Púlselo y suételo para pagar a la canción/vídeo o capítulo de audiolibro/podcast sugiuente (o anterior). Manténgalo pulsado para retroceso rápido (avance rápido).
↔/▶	Reproducir en retroceso rápidos (avance rápido).
←/MENU/DISPLAY/RETURN	Funciona de forma muy parecida al botón de menu del iPod.
VOLUME+/-	Ajustar el nivel del volumen.

Notas

• Oriente el mando a distancia hacia el sistema de audio y video.
• En función del sistema de audio y video conectado, es posible que las funciones de los botones difieran de las indicadas. Consulte el manual de instrucciones del sistema de audio y video.
• Mientras reproduce un video, no es posible usar << / >>. Para retroceder o avanzar rápidamente, mantenga pulsado << / >>.
• Para cambiar el nivel del volumen, utilice los controles de volumen del sistema de audio y video conectado o del mando a distancia. El nivel del volumen no cambiará aunque sea ajustado en el iPod.
• Es posible que la reproducción tarde un instante en iniciarse en dirección del contenido.

Información adicional

Solución de problemas

Si experimenta algún problema con la unidad, localice el problema en la lista de solución de problemas que se encuentra a continuación y realice la acción correctiva indicada. Si el problema persiste, póngase en contacto con su distribuidor Sony.

Tenga en cuenta que si el personal de servicio cambia una pieza durante la reparación, es posible que conserve las piezas sustituidas.

Cuando lleve el sistema a reparar, asegúrese de llevarlo completo. Este producto corresponde a un sistema y se necesita el sistema completo para determinar la ubicación que precisa reparación.

El mando a distancia no funciona.

• Retire cualquier obstáculo existente.
• Oriente el mando a distancia hacia el sensor del sistema de audio y video (serie DAV, etc.).
• La distancia entre el mando a distancia y el sistema de audio y video es excesiva. Sustituya la pila.
• Compruebe que el iPod* está conectado firmemente.
• Seleccione la referencia DMPORT en el sistema de audio y video.
• Encienda y apague el sistema de audio y video.

No aparece la imagen de video o fotografía del iPod en la pantalla del televisor.

• La unidad no maneja calidad de video. Aunque su iPod pueda manejar video y fotografía, no podrá ver contenido de video o fotografía en el televisor u otros dispositivos de video.

No hay sonido.

• Compruebe las conexiones.
• Asegúrese de que la unidad está conectada firmemente.
• Asegúrese de que el iPod* está conectado firmemente.
• Asegúrese de que el iPod* está reproduciendo música.
• Es posible que la reproducción tarde unos instantes en iniciarse en función del contenido.

Hay zumbido o ruido considerable.

• Aleje la unidad del origen del ruido.

El sonido aparece distorsionado.

• Baje el volumen del sistema de audio y video conectado.
• Establezca el ajuste "EQ" del iPod a "Desactivado" o "Flat".

Precauciones

Seguridad

Si cae algún objeto sólido o líquido dentro del sistema, desenchufe el sistema y llévelo a personal cualificado para que lo revisen antes de volver a utilizarlo.

Instalación

• No instale la unidad en una posición inclinada.
• No instale la unidad en lugares:
• extremadamente cálidos o fríos
• polvorientos o sucios, o muy húmedos
• expuestos a vibraciones
• expuestos a la luz solar directa.
• Tenga cuidado si coloca la unidad sobre superficies tratadas de forma especial (con cera, aceite o pulidas, etc.) ya que es posible que aparezcan manchas o se descolore la superficie.

Acumulación de calor

• Aunque la temperatura de la unidad aumenta durante su utilización, no se trata de un fallo de funcionamiento.
• Coloque la unidad en un lugar con ventilación adecuada para evaporar la acumulación de calor en su interior.

Si tiene una pregunta o problema en relación con esta unidad, consulte al distribuidor Sony más cercano.

Limpieza de la unidad

Limpie la unidad con un paño suave ligeramente humedecido con una solución de detergente neutro. No utilice ningún tipo de estropajo, polvo abrasivo ni disolventes tales como diluyente, bencina o alcohol.

Especificaciones

Generales

Requisitos de alimentación:

DC IN: 5 V,

600 mA (a través

de DIGITAL

MEDIA PORT)

Dimensiones: aprox. φ80 ×

22 (al) mm

Peso: aprox. 174 g

(incluido el cable)

Longitud del cable:

1 m

El diseño y las especificaciones están

sujetos a cambios sin previo aviso.
