Tipo di prodotto	Stazione di ricarica per iPod con interfaccia DIGITAL MEDIA PORT
Marca	Sony
Modello	TDM-IP10
Compatibilità iPod	iPod touch, iPod nano (1ª-3ª gen.), iPod classic, iPod 4ª/5ª gen., iPod mini
Alimentazione	DC 5 V, 600 mA (tramite presa DIGITAL MEDIA PORT)
Dimensioni (L x A)	Circa 80 x 22 mm
Peso	Circa 174 g (cavo incluso)
Lunghezza cavo	1 m
Funzione principale	Riproduzione audio iPod tramite sistema AV compatibile DMPORT
Carica batteria	Sì, quando l'unità è accesa
Uscita video	Non supportata
Controllo	Tasti iPod, tasti sistema AV e telecomando sistema AV
Accensione	Automatica con sistema AV collegato
Adattatori base inclusi	Sì, 1 set
Pulizia	Panno morbido leggermente inumidito, detergente delicato
Sicurezza	Non installare in uno spazio confinato; scollegare in caso di problemi
Temperatura di funzionamento	Non specificata, evitare caldo/freddo estremo

Domande frequenti - TDM-IP10 SONY

Quali modelli iPod sono compatibili con il TDM-IP10?

I modelli compatibili sono: iPod touch, iPod nano (1ª-3ª gen.), iPod classic, iPod 4ª/5ª gen. e iPod mini. Aggiorna il tuo iPod con il software più recente prima dell'uso.

Posso guardare video o foto su un televisore con il TDM-IP10?

No, il TDM-IP10 non supporta l'uscita video. Puoi solo ascoltare contenuti audio, anche se il tuo iPod ha funzioni video/foto.

Come caricare la batteria del mio iPod con il TDM-IP10?

Posiziona l'iPod sul connettore. Quando l'indicatore POWER è acceso (verde), la batteria si carica. Lo stato di carica viene visualizzato sullo schermo dell'iPod.

Come collegare il TDM-IP10 al mio sistema AV?

Assicurati che il sistema AV sia spento. Collega il cavo DIGITAL MEDIA PORT del TDM-IP10 alla presa DMPORT del sistema AV. Quindi accendi il sistema AV e seleziona la funzione DMPORT.

Cosa fare se il telecomando non funziona?

Verifica che non ci siano ostacoli tra il telecomando e il sensore del sistema AV. Avvicinati al sistema, sostituisci la batteria e assicurati che l'iPod sia collegato correttamente e che la funzione DMPORT sia selezionata.

Come pulire il TDM-IP10?

Usa un panno morbido leggermente imbevuto di una soluzione detergente delicata. Non usare spugne abrasive, polvere abrasiva o solventi come benzene o alcol.

Posso usare il TDM-IP10 con altri lettori audio portatili diversi dall'iPod?

No, questo dispositivo è progettato solo per iPod. Non collegare altri lettori audio portatili.

Perché non c'è audio?

Controlla i collegamenti: l'unità deve essere correttamente collegata al sistema AV e l'iPod ben inserito. Assicurati che l'iPod stia riproducendo musica e che il volume del sistema AV sia sufficiente.

Come rimuovere l'adattatore base per iPod?

Tira l'adattatore con un'unghia o un oggetto piatto usando la fessura situata all'interno dell'adattatore.

Cosa fare in caso di distorsione del suono?

Riduci il volume del sistema AV collegato. Disattiva l'equalizzatore dell'iPod impostandolo su 'Disattivato' o 'Piatto'.

MANUALE UTENTE TDM-IP10 SONY

Istruzioni per l'uso

Bruksanvisning

Instrukcja obsługi

DIGITAL

MEDIA

PORT

TDM-iP10

AVVERTENZA

Non installare l'apparecchio in uno spazio chiuso come una libreria o un mobiletto.

La targhetta si trova sul lato esterno inferiore.

Installare il sistema in modo che il cavo di alimentazione CA possa essere immediatamente scollegato dalla presa di rete in caso di necessità.

Trattamento del dispositivo elettrico od elettronico a fine vita (applicabile in tutti i paesi

dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici.

Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali.

Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone.

Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda, Germania. Per qualsiasi problema relativo all'assistenza o alla garanzia, si prega di fare riferimento agli indirizzi indicati nei documenti di assistenza e garanzia forniti con il prodotto.

Per i clienti in Europa

La validità della marcatura CE è limitata solo a quei paesi in cui è legalmente in vigore,

principalmente nei paesi SEE (Spazio economico europeo).

Copyright

• iPod è un marchio di Apple, Inc. registrato negli Stati Uniti e in altri paesi.
• Tutti gli altri marchi e marchi registrati appartengono ai rispettivi proprietari. In questo manuale, i simboli ™ e ® non sono specificati.

Modelli di iPod compatibili

Di seguito sono riportati i modelli di iPod compatibili. Prima dell'uso, aggiornare il proprio iPod per utilizzare il software più recente.

iPod touch

iPod nano 3a generazione (video)

iPod classic

iPod nano 2a generazione (alluminio)

iPod 5a generazione (video)

iPod nano 1a generazione

iPod 4a generazione (display a colori)

iPod 4a generazione

iPod mini

Note

• La presente unità è progettata solo per l'uso con iPod. Non è consentito il collegamento di altri lettori audio portatili.
• Sony non assume alcuna responsabilità nel caso in cui i dati registrati sull'iPod vengano persi o danneggiati durante l'uso di un iPod collegato a questa unità.
• Per i dettagli sugli adattatori dock per iPod in dotazione, consultare le istruzioni in dotazione con gli adattatori dock. Quando si utilizzano gli altri modelli di iPod, è necessario acquistare separatamente dalla Apple Inc. un adattatore dock compatibile.
• Questo prodotto è stato progettato specificamente per funzionare con l'iPod ed è stato certificato per corrispondere agli standard di prestazione di Apple.

#

Descrizione. 5

Preparativi

1: Verifica degli accessori in dotazione. 6 2: Elenco delle posizioni delle parti 6 3: Installazione di TDM-iP10.........7

Comando dell'iPod

Esecuzione delle operazioni di base 10

Altre informazioni

Soluzione dei problemi.....11

Precauzioni 12

Dati tecnici 13

Descrizione

Collegando la presente unità a un sistema AV con interfaccia DIGITAL MEDIA PORT è possibile usufruire del contenuto audio del dispositivo iPod (serie Sony DAV, ecc.).

• L'iPod può essere utilizzato mediante i relativi tasti di controllo, i tasti di controllo del sistema AV e il telecomando in dotazione con il sistema AV (pagina 10).
• Inoltre, l'unità può essere utilizzata come caricabatteria (pagina 9).

Note

• DIGITAL MEDIA PORT è talvolta abbreviato in DMPORT.
• L'unità TDM-iP10 non supporta l'uscita video. Anche se il proprio iPod è dotato di capacità video/foto, non è possibile vedere il contenuto video o foto sul televisore o altri dispositivi video. Tuttavia, il contenuto audio nei file video può essere riprodotto con un sistema AV collegato.

Preparativi

1: Verifica degli accessori in dotazione

Unità (1)

Istruzioni per l'uso (1)

Adattatori dock per iPod (1 serie)

Per i dettagli sugli adattatori dock per iPod in dotazione, consultare le istruzioni in dotazione con gli adattatori dock.

2: Elenco delle posizioni delle parti

Cavo DIGITAL MEDIA PORT (pagina 7) 2 Connettore iPod (pagina 8) 3 Indicatore di alimentazione: si illumina in verde quando viene fornita l'alimentazione (pagina 9).

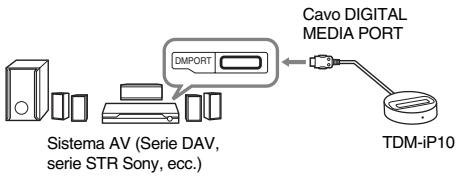

3: Installazione di TDM-iP10

Collegare e posizionare l'unità TDM-iP10 come illustrato nella figura seguente.

Nota

L'unità si accende e si spegne automaticamente a seguito dell'accensione/spegnimento del sistema AV collegato (serie DAV, ecc.).

Collegamento/rimozione dell'unità

Per rimuovere il cavo DIGITAL MEDIA PORT dalla presa DMPORT, premere i tasti su entrambi i lati.

Collegamento

1 Collegare il cavo DIGITAL MEDIA PORT dell'unità alla presa DIGITAL MEDIA PORT di un sistema AV (serie DAV, ecc.). Prima del collegamento, verificare che il sistema AV sia spento. 2 Attivare il sistema AV utilizzando una presa DIGITAL MEDIA PORT collegata a questa unità e selezionare la funzione DIGITAL MEDIA PORT.

Rimozione

Prima di rimuovere il collegamento, spegnere il sistema AV.

Per inserire l'iPod nel connettore dell'unità

1 Scegliere l'adattatore dock per iPod adatto al proprio iPod. Per i dettagli sugli adattatori dock per iPod in dotazione, consultare le istruzioni in dotazione con gli adattatori dock. 2 Inserire l'adattatore dock nell'unità.

3 Inserire l'iPod nel connettore dell'unità.

Note

• Quando si inserisce o si estrae l'iPod, tenere l'iPod alla stessa angolazione del connettore per iPod dell'unità e non girare o inclinare l'iPod per evitare danni al connettore.
• Evitare di trasportare l'unità con un iPod collegato al connettore. Diversamente, si potrebbero provocare problemi di funzionamento.
• All'inserimento o alla rimozione dell'iPod, afferrare l'unità con una mano ed evitare di premere per errore i controlli sull'iPod.

Per utilizzare l'unità come caricabatteria

L'unità può essere utilizzata come caricabatteria. Quando l'indicatore POWER si illumina, la batteria è in carica. Lo stato della carica è visualizzato sul display dell'iPod. Per ulteriori informazioni, consultare il manuale dell'utente dell'iPod.

Per rimuovere l'adattatore dock per iPod

Per rimuovere l'adattatore dock per iPod, estrarlo con l'unghia o un oggetto piatto utilizzando la fessura all'interno dell'adattatore.

Comando dell'iPod

Esecuzione delle operazioni di base

È possibile utilizzare l'iPod mediante i suoi tasti di lavoro, i tasti di lavoro di un sistema AV collegato con un'interfaccia DIGITAL MEDIA PORT (serie DAV Sony, ecc.) e il telecomando in dotazione con il sistema AV.

Note

• Consultare il manuale dell'utente dell'iPod per informazioni sul suo uso.
• Interrompere la riproduzione prima di scollegare l'iPod.

Operazioni di base

Le seguenti operazioni sono disponibili con il sistema AV o il telecomando.

Premere	Per
▲	Avviare la riproduzione.
II/■	Sospendere temporaneamente la riproduzione (pausa).
↑/↓	L'operazione equivale a far scorrere il pollice sulla ghiera selezionabile dell'iPod in senso antiorario (orario).
→/(⊕)/ENTER	Il tasto equivale al tasto centrale dell'iPod.

Premere	Per
↓←/→↑	Premere e rilasciare per passare al successivo (precedente) brano/video o capitolo dell'audiolibro/podcast.Tenere premuto per il riavolgimento rapido (per l'avanzamento rapido).
←/→↑	Riproduire con avanzamento rapido (riavolgimento rapido).
←/MENU/□ DISPLAY/RETURN	Il tasto equivale al tasto Menu dell'iPod.
VOLUME+/-	Regolare il livello del volume.

Note

• Puntare il telecomando verso il sistema AV.
• In base al sistema AV collegato, le operazioni o i tasti potrebbero cambiare. Consultare le istruzioni per l'uso del sistema AV.
• Durante la riproduzione di video, non è possibile utilizzare / . Tenere premuto / per il riavvolgimento rapido (avanzamento rapido).
• Per cancellare il livello del volume, utilizzare i comandi del volume sul sistema AV collegato o sul telecomando. Il livello del volume non cambia anche se viene regolato sull'iPod.
• A seconda del contenuto, potrebbe essere necessario un po' di tempo per avviare la riproduzione.

Altre informazioni

Soluzione dei problemi

In caso di problemi con l'unità, individuare il problema nell'elenco di controllo seguente e ricorrere al rimedio indicato. Se il problema persiste, rivolgersi al rivenditore Sony.

Tenere presente che, se il personale dell'assistenza sostituisce alcuni pezzi durante la riparazione, questi pezzi potrebbero essere trattenuti.

Quando si porta a riparare il sistema, assicurarsi di portare l'intero sistema.

Questo prodotto è formato da un sistema e dall'intero sistema necessario per determinare la parte che richiede la riparazione.

Il telecomando non funziona.

• Rimuovere qualsiasi ostacolo.
• Puntare il telecomando verso il sensore del sistema AV (serie DAV, ecc.).
• La distanza tra il telecomando e il sistema AV è troppo elevata. Sostituire la batteria.
• Accertarsi che l'iPod* sia ben collegato.
• Selezionare la funzione DMPORT sul sistema AV.
• Accendere e spegnere il sistema AV.

L'immagine video/foto dell'iPod non è visibile sullo schermo del televisore.

• L'unità non supporta l'uscita video. Anche se il proprio iPod è dotato della capacità video/foto, non è possibile vedere il contenuto video o foto sul televisore o altri dispositivi video.

L'audio è assente.

• Verificare i collegamenti.
• Accertarsi che l'unità sia collegata saldamente.
• Accertarsi che l'iPod* sia collegato saldamente.
• Accertarsi che sull'iPod* vi sia della musica in riproduzione.
• A seconda del contenuto, potrebbe essere necessario un po' di tempo per avviare la riproduzione.

Si rileva un forte ronzio o rumore.

• Allontanare l'unità dalla sorgente del rumore.

Il suono è distorto.

• Ridurre il volume del sistema AV collegato.
• Impostare l'impostazione "EQ" dell'iPod su "No" o "Flat".

Precauzioni

Sicurezza

Se un qualsiasi oggetto solido o liquido dovesse penetrare all'interno del sistema, scollegare il cavo di alimentazione e far controllare il sistema da personale qualificato prima di continuare a utilizzarlo.

Posizionamento

Non collocare l'unità in una posizione inclinata. Non collocare l'unità in luoghi: - molto caldi o freddi; - polverosi o sporchi; - molto umidi; - soggetti a vibrazioni; - soggetti alla luce diretta del sole. - Prestare attenzione quando si colloca l'unità su superfici che sono state trattate in modo speciale (con cera, olio, sostanza per lucidare, ecc.) poiché la superficie potrebbe macchiarsi o scolorire.

Surriscaldamento

• Anche se l'unità si surriscalda durante il funzionamento, non si tratta di un problema di funzionamento.
• Collocare l'unità in un luogo con adeguata ventilazione per evitare il surriscaldamento nell'unità.

In caso di dubbi o problemi riguardanti l'unità, consultare il rivenditore Sony di zona.

Pulizia dell'unità

Pulire l'unità con un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di tampone abrasivo, detersivo o solvente quali diluenti, benzene o alcol.

Dati tecnici

Generali

Requisiti di alimentazione:

DC IN: 5 V,

Peso: Circa 174 g (cavo

incluso)

Lunghezza del cavo:

1 m

Dati tecnici e formato sono soggetti a modifiche senza preavviso.
