MODE D'EMPLOI TMW Pro Force Feedback (Xbox One) THRUSTMASTER

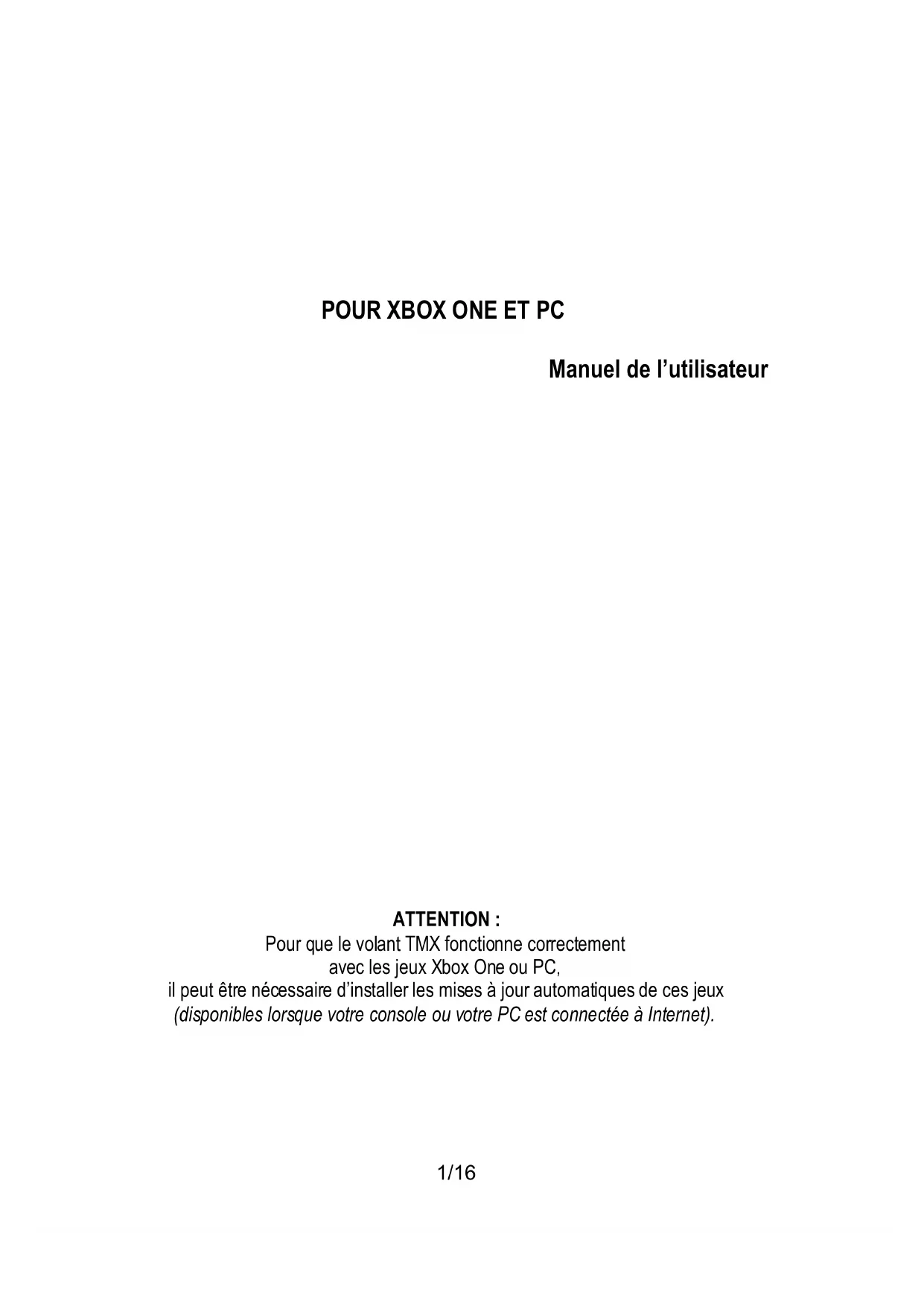

Manuel de l’utilisateur

ATTENTION : Pour que le volant TMX fonctionne correctement avec les jeux Xbox One ou PC, il peut être nécessaire d’installer les mises à jour automatiques de ces jeux (disponibles lorsque votre console ou votre PC est connectée à Internet).2/16

CARACTÉRISTIQUES TECHNIQUES

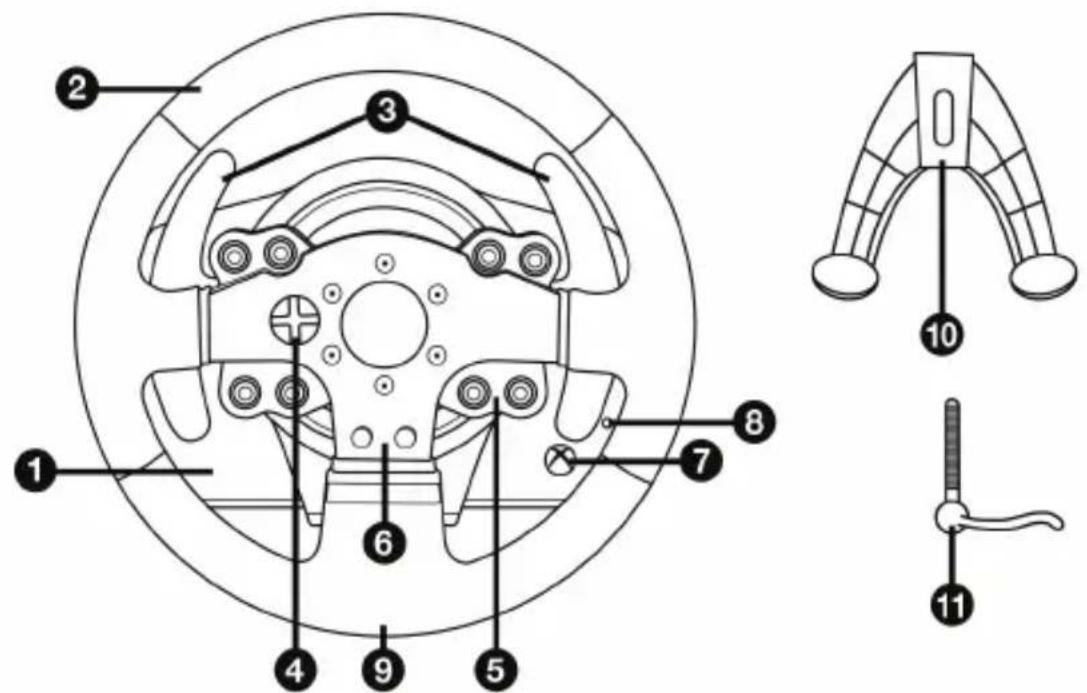

1 Base TMX 2 Roue du volant 3 2 leviers séquentiels de changement de vitesse (up & down) 4 Croix multidirectionnelle 5 Boutons d’action 6 Boutons d’action 7 Bouton Xbox Guide et voyant lumineux blanc 8 Bouton MODE + Voyant lumineux rouge/vert 9 Gros pas de vis (pour le système de fixation et la vis de serrage) 10 Système de fixation 11 Vis de serrage métallique

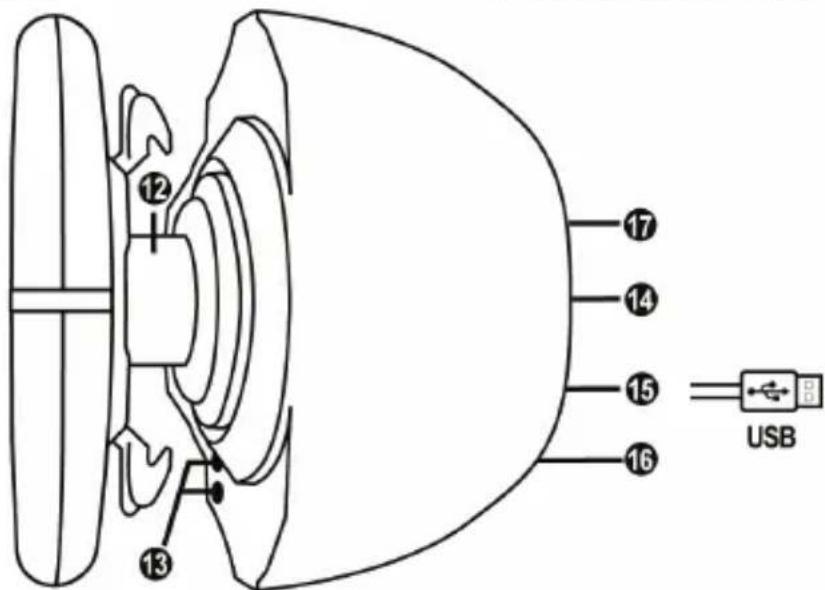

12 Axe de direction 13 Bouton Xbox Guide et voyant lumineux blanc 14 Câble secteur ou Connecteur pour l’adaptateur secteur (diffère d’un pays à l’autre) 15 Câble et connecteur USB du volant 16 Connecteur pour la boîte de vitesses (boîte de vitesses vendue séparément) 17 Connecteur pour le pédalier3/16 AVERTISSEMENTS Avant d’utiliser ce produit, lisez attentivement cette documentation et conservez-la pour pouvoir la consulter ultérieurement. Avertissement – Choc électrique

• Conservez le produit dans un endroit sec et ne l’exposez ni à la poussière ni au soleil.

• Ne tordez pas et ne tirez pas sur les connecteurs et câbles.

• Ne renversez pas de liquide sur le produit et ses connecteurs.

• Ne mettez pas le produit en court-circuit.

• Ne démontez jamais le produit, ne le jetez pas au feu et ne l’exposez pas à des températures élevées.

• N’utilisez pas de câble d’alimentation autre que celui fourni avec votre volant.

• N’utilisez pas le câble d’alimentation secteur si celui-ci où ses connecteurs sont endommagés, fendus ou cassés.

• Assurez-vous que le câble d’alimentation secteur est parfaitement inséré dans la prise murale et dans son connecteur situé à l’arrière de la base du volant.

• N’ouvrez pas l’appareil. L’appareil ne contient pas de pièces réparables par l'utilisateur. Confiez toute réparation au fabricant, à une agence spécifiée ou un technicien qualifié.

• Utilisez uniquement les systèmes de fixation /accessoires spécifiés par le fabricant.

• Si le volant fonctionne de manière anormale (s’il émet des sons, de la chaleur ou des odeurs anormales), arrêtez immédiatement de l’utiliser, débranchez le câble d’alimentation de la prise électrique et déconnectez les autres câbles.

• Lorsque vous n’utilisez pas le volant pendant une période prolongée, débranchez le câble d’alimentation secteur de la prise électrique.

• Utilisez uniquement l’alimentation fournie avec le volant (s’il s’agit d’une alimentation externe).

• La prise électrique doit être située à proximité de l’équipement et doit être facilement accessible. Grilles d’aération Veuillez à n’obstruer aucune grille d’aération de la base du volant. Pour assurer une ventilation optimale, respectez les points ci-après :

• Placez la base à 10 cm au moins d’une surface murale.

• Ne placez pas la base dans un endroit exigu.

• Ne couvrez pas la base.

• Ne laissez pas la poussière s’accumuler sur les grilles d’aération. Pour des raisons de sécurité, ne jouez pas pieds nus ou en chaussettes lorsque vous utilisez le pédalier. THRUSTMASTER

BLESSURE SUITE A UNE UTILISATION DU PEDALIER SANS CHAUSSURES. Avertissement – Blessures dues au retour de force et aux mouvements répétitifs Jouer avec un volant à retour de force peut causer des douleurs aux muscles et aux articulations. Afin d’éviter tout problème :

• Evitez les périodes trop longues de jeu.

• Faites une pause de 10 à 15 minutes après chaque heure de jeu.

• Si vous éprouvez fatigue ou douleur au niveau des mains, des poignets, des bras, des pieds ou des jambes, cessez de jouer et reposez-vous pendant quelques heures avant de recommencer à jouer.4/16 Avertissement – Blessures dues au retour de force et aux mouvements répétitifs (suite)

• Si les symptômes ou les douleurs indiqués ci-dessus persistent lorsque vous reprenez le jeu, arrêtez de jouer et consultez votre médecin.

• Laissez hors de portée des enfants.

• Lors des phases de jeu, laissez toujours vos deux mains correctement positionnées sur le volant sans jamais le lâcher complètement.

• Lors des phases de jeu, ne placez jamais vos mains ou vos doigts sous les pédales ou à proximité du pédalier.

• Lors des phases de calibration et de jeu, ne jamais introduire une main ou un bras à l’intérieur de la roue du volant.

• Vérifiez que la base du volant est correctement fixée, conformément aux instructions du manuel.

Produit à manipuler uniquement par des personnes âgées de 14 ans ou plus PRODUIT LOURD Ne pas laisser tomber le produit sur vous ou une autre personne

Avertissement – Risque de pincement au niveau du pédalier lors des phases de jeu

• Laissez le pédalier hors de portée des enfants.

• Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité des côtés des pédales.

• Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base arrière des pédales.

• Lors des phases de jeu, ne placez jamais vos doigts sur ou à proximité de la base avant des pédales.

Avertissement – Risque de pincement au niveau du pédalier lorsque vous n’utilisez pas le pédalier

• Placez le pédalier dans un endroit sûr et hors de portée des enfants.

METTRE A JOUR LE FIRMWARE DU VOLANT Le firmware inclus dans la base du volant peut être mis à jour (ce qui signifie qu’il peut être mis à jour par des versions plus récentes comportant des améliorations produits). Pour afficher la version de firmware de votre volant et le mettre à jour si nécessaire : sur PC, allez sur http://support.thrustmaster.com. Cliquez sur Volants / TMX Force Feedback puis Firmware et suivez les instructions et la procédure de téléchargement et d’installation.6/16

AJUSTEMENT DE L’INCLINAISON DES PEDALES

L’inclinaison des pédales est ajustable. Les instructions d’ajustement de l’inclinaison de chaque pédale sont disponibles sur http://support.thrustmaster.com. Cliquez sur Volants / TMX Force Feedback puis Manuel utilisateur ou FAQ.

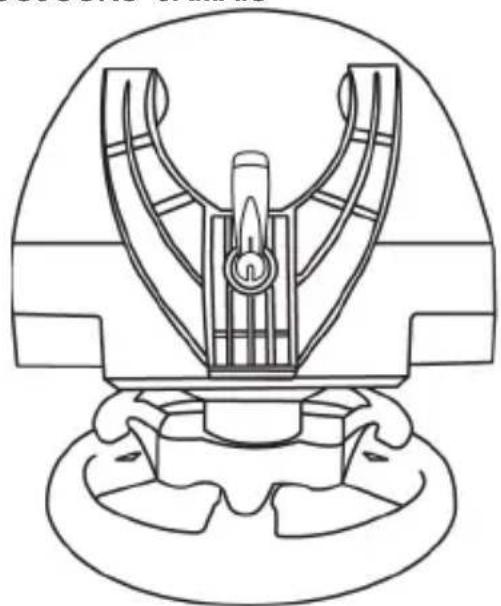

Fixer le volant sur une table ou un bureau

1. Placez le volant sur une table ou autre surface plane.

2. Placez la vis de serrage (11) dans le système de fixation (10), puis vissez l’ensemble (dans le

sens inverse des aiguilles d’une montre) dans le gros pas de vis (9) situé sous le volant, jusqu’à ce que ce dernier soit parfaitement stable. TOUJOURS JAMAIS

ATTENTION : Ne jamais visser la vis de serrage seule sans le système de fixation ! (au risque de détériorer le volant).7/16

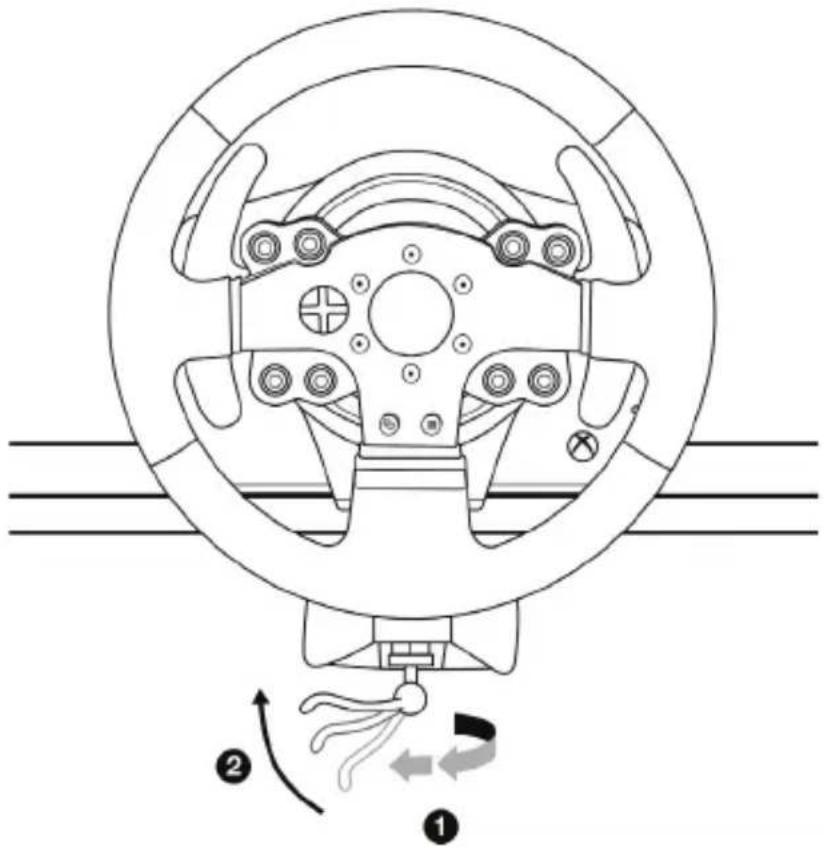

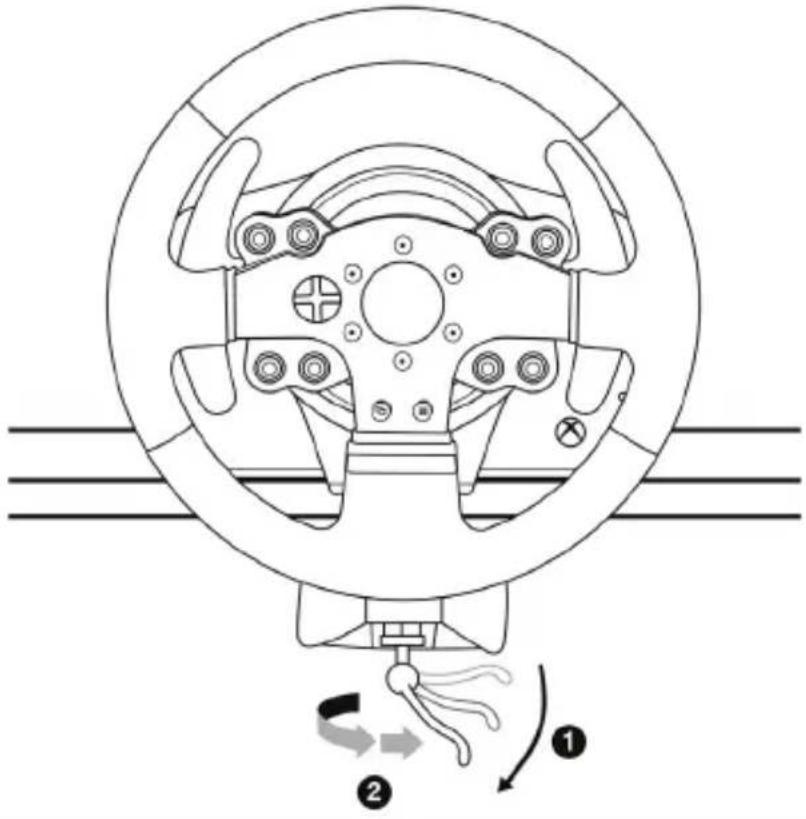

MONTAGE / DEMONTAGE SENS Pour serrer : Vissez dans le sens inverse des aiguilles d’une montre Pour desserrer : Dévissez dans le sens des aiguilles d’une montre8/16 Fixer le pédalier sur un cockpit

1. Fixez le pédalier à l’aide des petits pas de vis situés sous ce dernier.

2. Vissez 2 vis M6 (non fournies) dans la tablette du cockpit et dans les 2 petits pas de vis situés

sous le pédalier. Important : La longueur de ces 2 vis M6 ne doit pas dépasser l’épaisseur de votre support +10 mm pour ne pas endommager les composants internes au pédalier. Plan d’implantation pour les cockpits disponible sur http://support.thrustmaster.com, (dans la rubrique Volants / TMX Force Feedback / Manuel utilisateur ou FAQ)

1. Reliez le pédalier à son connecteur (17) situé à l’arrière de la base du volant.

2. Reliez le câble d’alimentation à son connecteur (14) situé à l’arrière de la base du volant.

3. Reliez le câble d’alimentation sur une prise de courant ayant le même voltage.

4. Branchez le connecteur USB (15) du volant sur l’un des ports USB de la console.

5. Une fois votre console allumée, votre volant s’autocalibre de manière automatique.

Vous êtes maintenant prêt à jouer !

- La liste des jeux Xbox One compatibles avec le TMX Force Feedback est disponible ici : http://support.thrustmaster.com (dans la rubrique Volants / TMX Force Feedback). Cette liste est régulièrement mise à jour.9/16

1. Allez sur http://support.thrustmaster.com pour télécharger les pilotes et le logiciel Force Feedback pour

PC. Cliquez sur PC / Volants / TMX Force Feedback, puis Pilotes.

2. Une fois le téléchargement terminé, lancez l’installation, puis suivez les instructions affichées à l’écran

pour brancher le connecteur USB du volant sur votre PC et pour terminer l’installation.

3. Une fois l'installation terminée, cliquez sur Terminer et redémarrez votre ordinateur.

4. Sélectionnez Démarrer / Tous les programmes / Thrustmaster / FFB Racing Wheel / Panneau de

configuration pour ouvrir la fenêtre Contrôleurs de jeu. La fenêtre Contrôleurs de jeu affiche le nom du volant Thrustmaster TMX Racing Wheel avec l'état OK.

5. Cliquez sur Propriétés pour configurer votre volant dans le panneau de configuration du TMX :

• Onglet Test du périphérique : permet de tester et visualiser les boutons, la croix multidirectionnelle, les axes du volant et du pédalier, et d’ajuster l’angle de rotation du volant dans vos jeux PC.

• Onglet Tester les forces : permet de tester 12 effets de retour de force.

• Onglet Ajuster les forces : permet d’ajuster la puissance des effets de retour de force dans vos jeux PC. Vous êtes maintenant prêt à jouer ! Remarques générales : - Sur PC, pensez à toujours fermer complètement la fenêtre Contrôleurs de jeu en cliquant sur OK avant de lancer votre jeu. - Sur PC, les réglages et ajustements effectués dans la fenêtre Contrôleurs de jeu ne seront sauvegardés que sur votre PC (et n’auront donc aucune incidence sur Xbox One). - La version du firmware de votre volant apparaît en haut à droite dans les onglets du panneau de configuration TMX Force Feedback.11/16 MAPPING PC12/16 CALIBRAGE AUTOMATIQUE DU VOLANT ET DES PEDALES La roue du volant s’autocalibre de manière automatique une fois le volant relié au secteur et le connecteur USB connecté à la console Xbox One. Cette opération entraîne des mouvements rapides du volant de gauche à droite sur 900° avant de s’immobiliser au centre. ATTENTION : Lors des phases d’autocalibration de la roue du volant, ne jamais toucher au volant (au risque de fausser la calibration ou de se blesser).

Ne jamais débrancher ou brancher le pédalier de la base du volant lorsque celui-ci est connecté à la console ni en cours de jeu (pour ne pas fausser la calibration) = le pédalier doit toujours être branché avant de relier le volant à la console. Une fois le volant autocalibré et le jeu lancé, les pédales se calibrent automatiquement après quelques pressions. ATTENTION : Lors des phases d’autocalibration de la roue du volant et lorsque votre jeu se lance, ne jamais appuyer sur les pédales (au risque de fausser la calibration) Si votre volant et vos pédales ne fonctionnent pas correctement ou semblent mal calibrés : Eteignez votre console ou votre PC, déconnectez entièrement votre volant, reconnectez tous les câbles (avec le câble d’alimentation secteur et le pédalier), redémarrez et relancez votre jeu.13/16 BOUTON MODE ET SON VOYANT LUMINEUX (8) Bouton MODE pour le pédalier Le pédalier livré par défaut avec le TMX Force Feedback est de type 2 pédales. Avec ce pédalier, la couleur du voyant lumineux doit toujours être rouge, sinon la pédale d’accélérateur ne fonctionnera pas. Le TMX Force Feedback est également compatible avec des pédaliers Thrustmaster 3 pédales (vendus séparément) dont vous pouvez inverser électroniquement la pédale d’accélérateur et d’embrayage. Pour ce faire, appuyez simplement sur le bouton MODE (8) pendant 2 secondes. L’inversion ou non des pédales est alors instantanément enregistrée dans la mémoire interne du volant.

Autres astuces pour le bouton MODE Pour profiter d’autres astuces concernant le bouton MODE et son voyant lumineux, allez sur http://support.thrustmaster.com. Cliquez sur Volants / TMX Force Feedback, puis Manuel utilisateur ou FAQ.

AIDES & FAQ DIVERSES (non notifiées dans ce manuel) Allez sur http://support.thrustmaster.com. Cliquez sur Volants / TMX Force Feedback puis Manuel utilisateur ou FAQ.14/16 INFORMATIONS RELATIVES A LA GARANTIE AUX CONSOMMATEURS Dans le monde entier, Guillemot Corporation S.A., ayant son siège social Place du Granier, B.P. 97143, 35571 Chantepie, France (ci-après « Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défaut matériel et de vice de fabrication, et ce, pour une période de garantie qui correspond au délai pour intenter une action en conformité de ce produit. Dans les pays de l’Union Européenne, ce délai est de deux (2) ans à compter de la délivrance du produit Thrustmaster. Dans les autres pays, la durée de la période de garantie correspond au délai pour intenter une action en conformité du produit Thrustmaster selon la législation en vigueur dans le pays où le consommateur avait son domicile lors de l’achat du produit Thrustmaster (si une telle action en conformité n’existe pas dans ce pays alors la période de garantie est de un (1) an à compter de la date d’achat d’origine du produit Thrustmaster). Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d’achat (ou tout autre lieu indiqué par le Support Technique). Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, d'un remplacement ou d'une remise en état de marche du produit défectueux. Si, pendant la période de garantie, le produit Thrustmaster fait l'objet d'une telle remise en état, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir (cette période court à compter de la demande d'intervention du consommateur ou de la mise à disposition pour remise en état du produit en cause, si cette mise à disposition est postérieure à la demande d'intervention). Lorsque la loi applicable l’autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la remise en état de marche ou au remplacement du produit Thrustmaster. Lorsque la loi applicable l’autorise, Guillemot exclut toutes garanties de qualité marchande ou d’adaptation à un usage particulier. Cette garantie ne s’appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d’une utilisation inappropriée ou abusive, d’une négligence, d’un accident, de l’usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication (y compris, mais non limitativement, une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit) ; (2) si le produit a été utilisé en dehors du cadre privé, à des fins professionnelles ou commerciales (salles de jeu, formations, compétitions, par exemple). (3) en cas de non respect des instructions du Support Technique ; (4) aux logiciels, lesdits logiciels faisant l’objet d’une garantie spécifique ; (5) aux consommables (éléments à remplacer pendant la durée de vie du produit : piles, coussinets de casque audio, par exemple) ; (6) aux accessoires (câbles, étuis, housses, sacs, dragonnes, par exemple) ; (7) si le produit a été vendu aux enchères publiques. Cette garantie n’est pas transférable. Les droits légaux du consommateur au titre de la législation applicable dans son pays à la vente de biens de consommation ne sont pas affectés par la présente garantie. Par exemple, en France, indépendamment de la présente garantie, le vendeur reste tenu de la garantie légale de conformité mentionnée aux articles L. 217-4 à L.217-12 du code de la consommation et de celle relative aux défauts (vices cachés) de la chose vendue, dans les conditions prévues aux articles 1641 à 1648 et 2232 du code civil. La loi applicable (c'est-à-dire la loi française) impose de reproduire les extraits de la loi française suivants: Article L. 217-4 du code de la consommation: Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité. Article L. 217-5 du code de la consommation: Le bien est conforme au contrat : 1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - s'il correspond à la description donnée par le vendeur et possède les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ; - s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ; 2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou est propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté. Article L. 217-12 du code de la consommation: L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien. Article L. 217-16 du code de la consommation: Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir.15/16 Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention. Article L. 1641 du code civil: Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus. Article L. 1648 alinéa 1

du code civil: L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice. Stipulations additionnelles à la garantie Pendant la période de garantie, Guillemot ne fournira, en principe, pas de pièce détachée car le Support Technique est seul habilité tant à ouvrir qu'à remettre en état tout produit Thrustmaster (à l'exception des remises en état que le Support Technique demanderait, par instructions écrites, au consommateur d'effectuer -par exemple en raison de la simplicité et de l'absence de confidentialité du processus de remise en état-, en lui fournissant, le cas échéant, la ou les pièces détachées nécessaires). Compte tenu de ses cycles d'innovation et pour préserver ses savoir-faire et secrets, Guillemot ne fournira, en principe, ni notice de remise en état, ni pièce détachée pour tout produit Thrustmaster dont la période de garantie est expirée. Aux États-Unis d’Amérique et au Canada, la présente garantie est limitée au mécanisme interne et au boîtier externe du produit. En aucun cas, Guillemot ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non respect des garanties expresses ou implicites. Certains États/Provinces n’autorisent pas la limitation sur la durée d’une garantie implicite, ou l’exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d’autres droits qui peuvent différer d’un État/Province à l’autre. Responsabilité Lorsque la loi applicable l’autorise, Guillemot Corporation S.A. (ci-après « Guillemot ») et ses filiales excluent toute responsabilité pour tous dommages causés par un ou plusieurs des faits suivants: (1) le produit a été modifié, ouvert, altéré, (2) l’irrespect des instructions de montage, (3) l’utilisation inappropriée ou abusive, la négligence, l’accident (un choc, par exemple), (4) l’usure normale du produit, (5) l’utilisation du produit en dehors du cadre privé, à des fins professionnelles ou commerciales (salles de jeu, formations, compétitions, par exemple). Lorsque la loi applicable l’autorise, Guillemot et ses filiales excluent toute responsabilité pour tout dommage dont la cause n’est pas liée à un défaut matériel ou à un vice de fabrication du produit (y compris, mais non limitativement, tout dommage causé directement ou indirectement par tout logiciel, ou par une combinaison du produit Thrustmaster avec tout élément inadapté, notamment alimentations électriques, batteries, chargeurs, ou tous autres éléments non-fournis par Guillemot pour ce produit). SUPPORT TECHNIQUE http://support.thrustmaster.com16/16 COPYRIGHT © 2017 Guillemot Corporation S.A. Tous droits réservés. Thrustmaster

est une marque déposée de Guillemot Corporation S.A. Toutes les autres marques sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays. Fabriqué en Chine. RECOMMANDATION RELATIVE A LA PROTECTION DE L’ENVIRONNEMENT Dans l’Union Européenne : En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage. Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l’emballage. En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l’environnement. Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné. Dans les autres pays : Veuillez vous reporter aux législations locales relatives au recyclage des équipements électriques et électroniques. Informations à conserver. Les couleurs et décorations peuvent varier. Il est recommandé de retirer les attaches en plastique et les adhésifs avant d’utiliser le produit. www.thrustmaster.com *Applicable à l’UE et la Turquie uniquement
