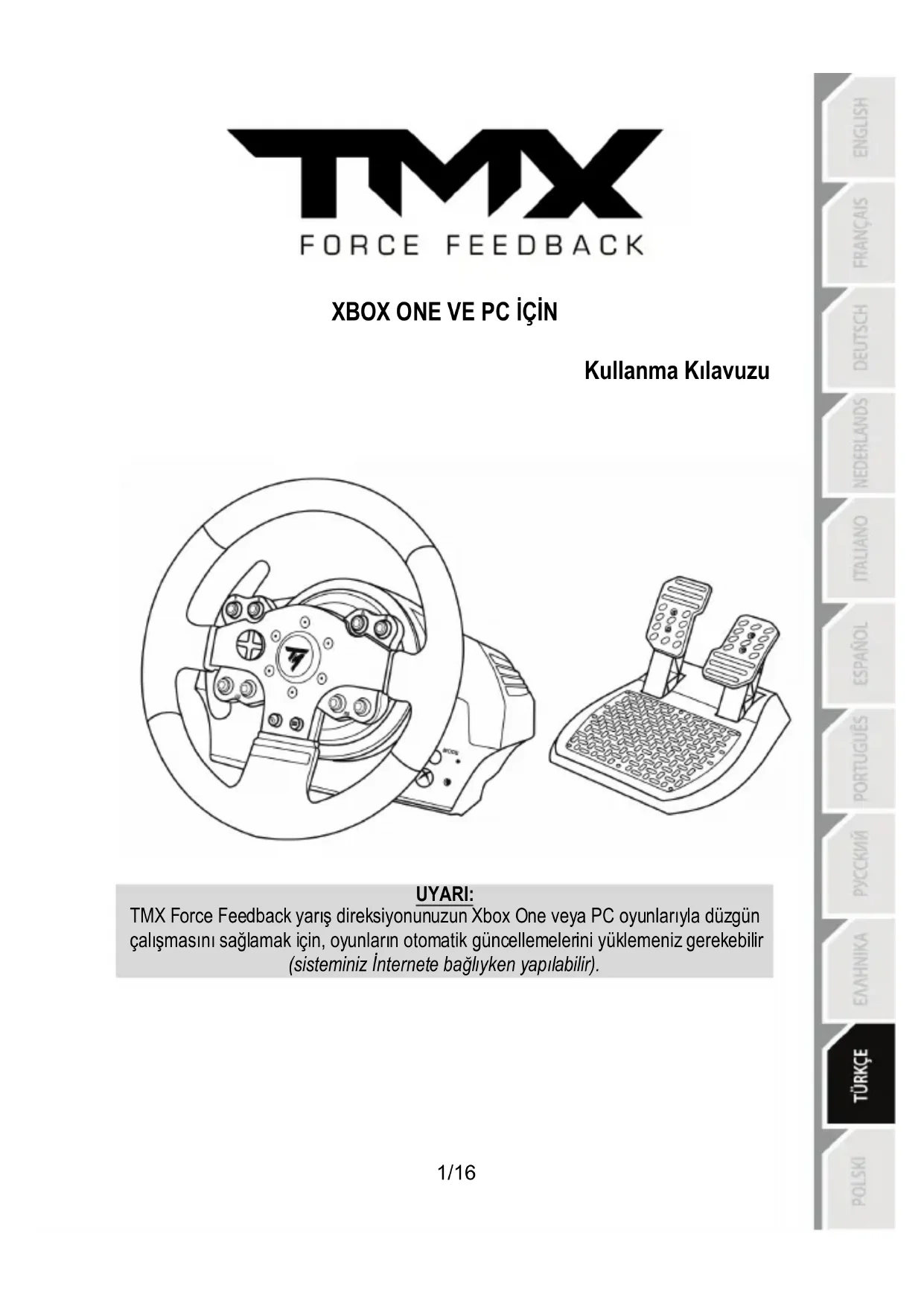

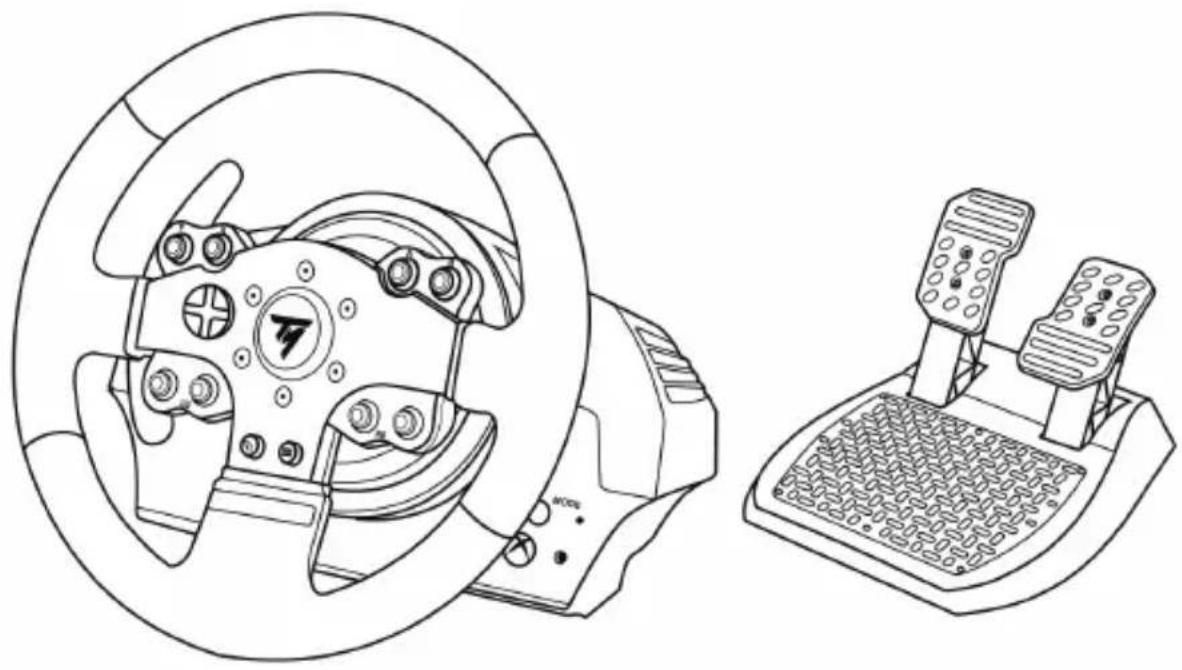

KULLANIM KILAVUZU TMW Pro Force Feedback (Xbox One) THRUSTMASTER

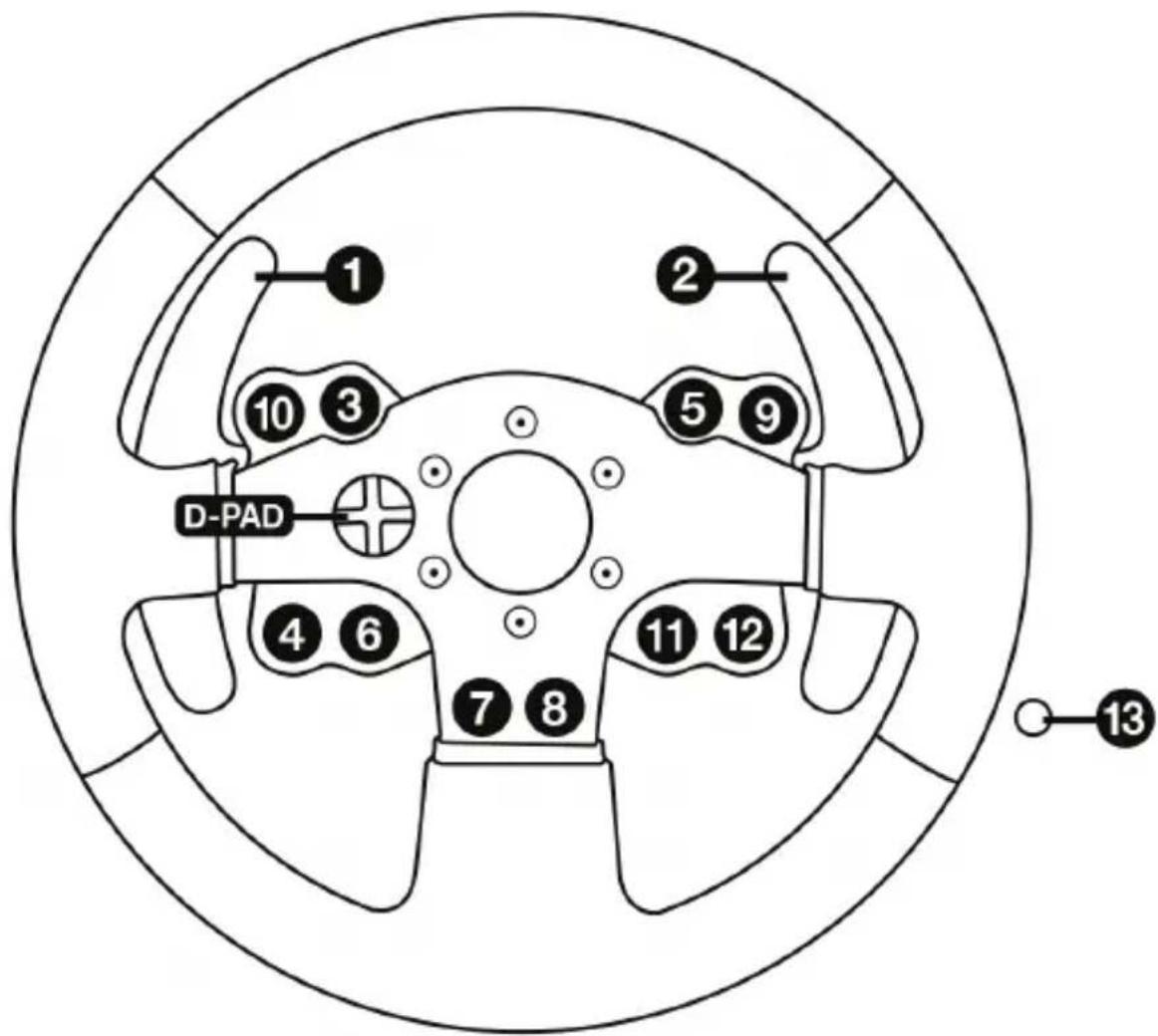

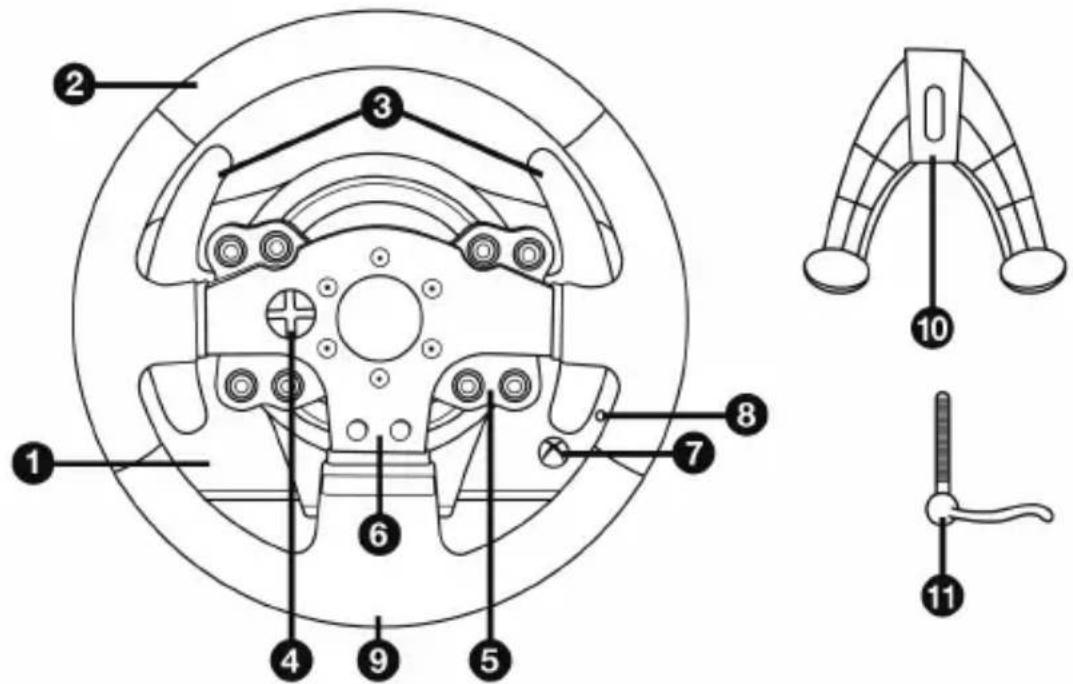

UYARI: TMX Force Feedback yarış direksiyonunuzun Xbox One veya PC oyunlarıyla düzgün çalışmasını sağlamak için, oyunların otomatik güncellemelerini yüklemeniz gerekebilir (sisteminiz İnternete bağlıyken yapılabilir).2/16 TEKNIK ÖZELLIKLER 1 TMX tabanı 2 Direksiyon 3 2 direksiyondan kumandalı sıralı vites (Up ve Down) 4 Çok yönlü D-Ped 5 Eylem düğmeleri 6 Eylem düğmeleri 7 Xbox Guide düğmesi + Beyaz gösterge lambası 8 MODE düğmesi + kırmızı/yeşil gösterge lambası 9 Büyük dişli delik (montaj sistemi ve sabitleme vidası için) 10 Montaj sistemi 11 Metal bağlantı vidası

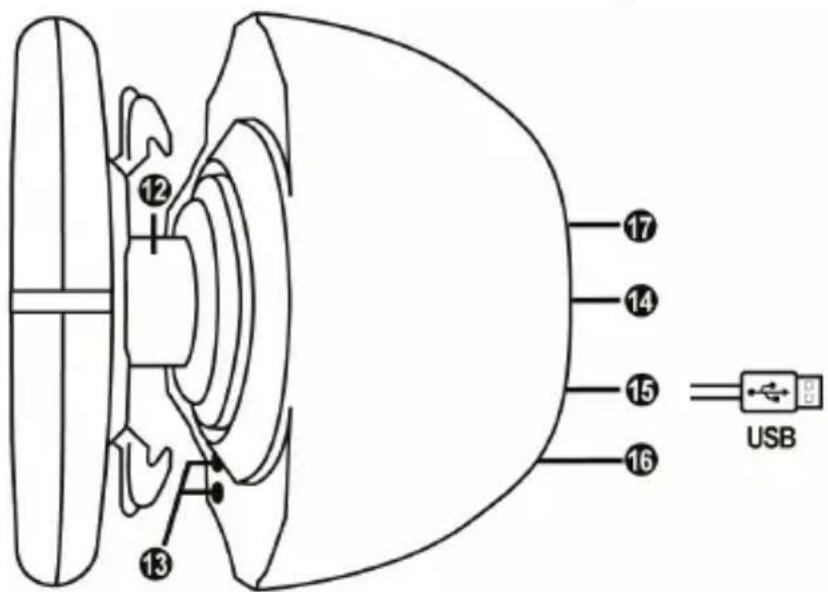

12 Direksiyon mili 13 Xbox Guide düğmesi + Beyaz gösterge lambası 14 Güç kablosu veya Güç kaynağı konektörü (ülkeden ülkeye farklılık gösterir) 15 Yarış direksiyonu USB kablosu ve konektörü 16 Vites kutusu konektörü (vites kutusu ayrı olarak satılır) 17 Pedal seti konektörü3/16 UYARILAR Bu ürünü kullanmadan önce lütfen bu kılavuzu dikkatlice okuyun ve daha sonra başvurma ihtiyacı duymanız halinde kullanmak üzere güvenli bir yerde saklayın. Uyarı - Elektrik çarpması

• Ürünü kuru bir yerde saklayın ve toza veya güneş ışığına maruz bırakmayın.

• Konektörleri ve kabloları bükmeyin ve çekmeyin.

• Ürünün veya konektörlerinin üzerine herhangi bir sıvı dökmeyin.

• Ürünü kısa devre yapmayın.

• Ürünü asla parçalarına ayırmayın, ateşe atmayın ve yüksek sıcaklıklara maruz bırakmayın.

• Yarış direksiyonunuzla verilen elektrik kablosunun dışında elektrik kablosu kullanmayın.

• Kablo veya fişi hasarlı, yarık veya kırıksa elektrik kablosunu kullanmayın.

• Elektrik kablosunun prize ve yarış direksiyonu tabanının arka kısmında bulunan konektöre düzgün bir şekilde takıldığından emin olun.

• Yarış direksiyonunun içini açmayın: İçinde kullanıcı tarafından bakım/onarım yapılabilecek parça yoktur. Tüm onarım işlemleri üretici firma, yetkili temsilcisi veya kalifiye teknisyen tarafından yapılmalıdır.

• Sadece üretici tarafından belirtilmiş olan montaj sistemlerini/aksesuarları kullanın.

• Yarış direksiyonu beklenmeyen şekilde çalışıyorsa (anormal sesler, ısı veya koku yayıyorsa) direksiyonu kullanmayı derhal kesin, elektrik kablosunu prizden çekin ve diğer kabloları ayırın.

• Yarış direksiyonunu uzun süre kullanmayacaksanız elektrik kablosunu duvar prizinden çekin.

• Yalnızca yarış direksiyonunuzla verilen güç kaynağını kullanın (harici güç kaynağı durumunda).

• Elektrik prizi ekipmana yakın ve kolayca ulaşılabilir olmalıdır. Havalandırma delikleri Yarış direksiyonunun tabanı üzerindeki hiçbir havalandırma deliğini bloke etmediğinizden emin olun. Optimum havalandırma için aşağıdaki noktalara dikkat edin:

• Direksiyon tabanını tüm duvar yüzeylerinden en az 10 cm uzağa yerleştirin.

• Tabanı dar yerlere yerleştirmeyin.

• Havalandırma deliklerinin üzerinde toz birikmesine izin vermeyin. Güvenlik nedeniyle pedal setini asla çıplak ayaklarla veya ayağınıza sadece çorap giyerek oynamayın. THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ. Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma Force Feedback direksiyonla oynamak kas veya eklem ağrısına neden olabilir. Her türlü sorunu önlemek için:

• Uzun oyun periyotlarından sakının.

• Her oyun saatinin ardından 10 ila 15 dakika ara verin.

• Ellerinizde, bileklerinizde, kollarınızda, ayaklarınızda veya bacaklarınızda yorgunluk veya ağrı hissederseniz oynamayı kesin ve yeniden oynamaya başlamadan önce birkaç saat dinlenin.4/16 Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma (devamı)

• Yeniden oynamaya başladığınızda yukarıda belirtilen semptomlar veya ağrı tekrar ederse oynamayı kesin ve bir doktora başvurun.

• Çocukların ulaşabileceği yerlerden uzak tutun.

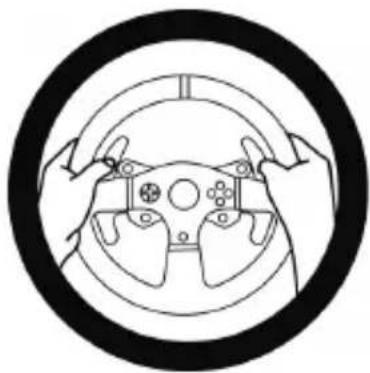

• Oyun oynarken kollarınızı, tamamen gitmesine izin vermeden daima yarış direksiyonunun üzerinde doğru konumlandırılmış olarak bırakın.

• Oyun oynarken asla ellerinizi veya parmaklarınızı pedalların altına ya da pedal setine yakın yerlere koymayın.

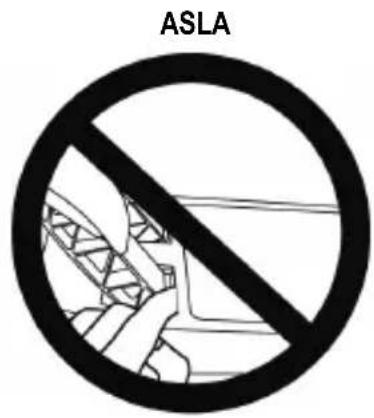

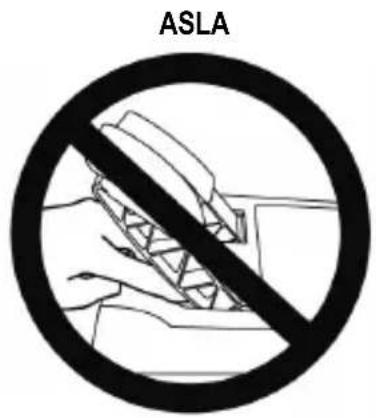

• Kalibrasyon ve oyun sırasında asla elinizi veya kolunuzu yarış direksiyonundaki deliklere sokmayın.

• Yarış direksiyonu tabanının bu kılavuzda belirtildiği gibi düzgün bir şekilde sabitlendiğinden emin olun.

Sadece 14 yaş ve üzeri kullanıcılar tarafından kullanılabilecek ürün

Ürünü kendinizin veya başkalarının üzerine düşürmemeye dikkat edin!

Uyarı - Oynarken pedal seti sıkıştırma tehlikesi

• Pedal setini çocukların ulaşabileceği yerlerden uzak tutun.

• Oyun oynarken parmaklarınızı asla pedalların yanlarına veya yakın yerlere koymayın.

• Oyun oynarken parmaklarınızı asla pedalların arka tabanı üzerine veya yakın yerlere koymayın.

• Oyun oynarken parmaklarınızı asla pedalların ön tabanı üzerine veya yakın yerlere koymayın.

Uyarı - Oynamıyorken pedal seti sıkıştırma tehlikesi

• Pedal setini güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

YARIŞ DİREKSİYONUNUZUN DONANIM YAZILIMINI GÜNCELLEME Yarış direksiyonunuzun tabanında bulunan donanım yazılımı ürün geliştirmeleri içeren daha yeni sürümlere güncellenebilir. Yarış direksiyonunuzun halihazırda kullandığı donanım yazılımı sürümünü görmek ve gerektiğinde güncellemek için: PC'de http://support.thrustmaster.com adresine gidin. Racing Wheels / TMX Force Feedback seçeneklerine tıklayın, ardından Firmware eçeneğini seçerek indirme ve kurulum işlemini anlatan talimatları izleyin.6/16

PEDAL EĞİMİNİN AYARLANMASI

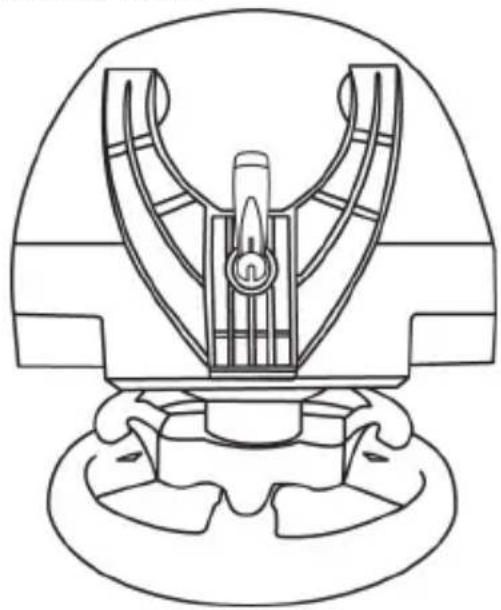

Pedal eğimi ayarlanabilir. Her pedal için ayar talimatları http://support.thrustmaster.com adresinde mevcuttur. Racing Wheels / TMX Force Feedback'ye tıklayın ve Manual'yu seçin. YARIŞ DİREKSİYONUNUN MONTE EDİLMESİ Yarış direksiyonunun bir sehpa veya masaya monte edilmesi

1. Yarış direksiyonunu bir masa veya yatay, düz ve sağlam bir yüzeye yerleştirin.

2. Bağlantı vidasını (11) montaj sistemine takın (10) ve direksiyon tamamen sabitlenene dek

bağlantı vidasını saatin aksi yönünde sıkarak, yarış direksiyonunu altındaki büyük dişli deliğe (9) geçirin.

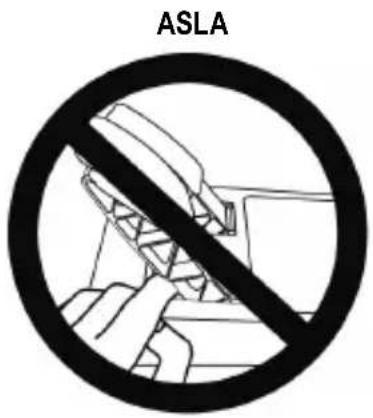

UYARI: Vidayı, montaj sistemi olmadan asla tek başına sıkmayın! (Yarış direksiyonuna zarar verebilir.)7/16

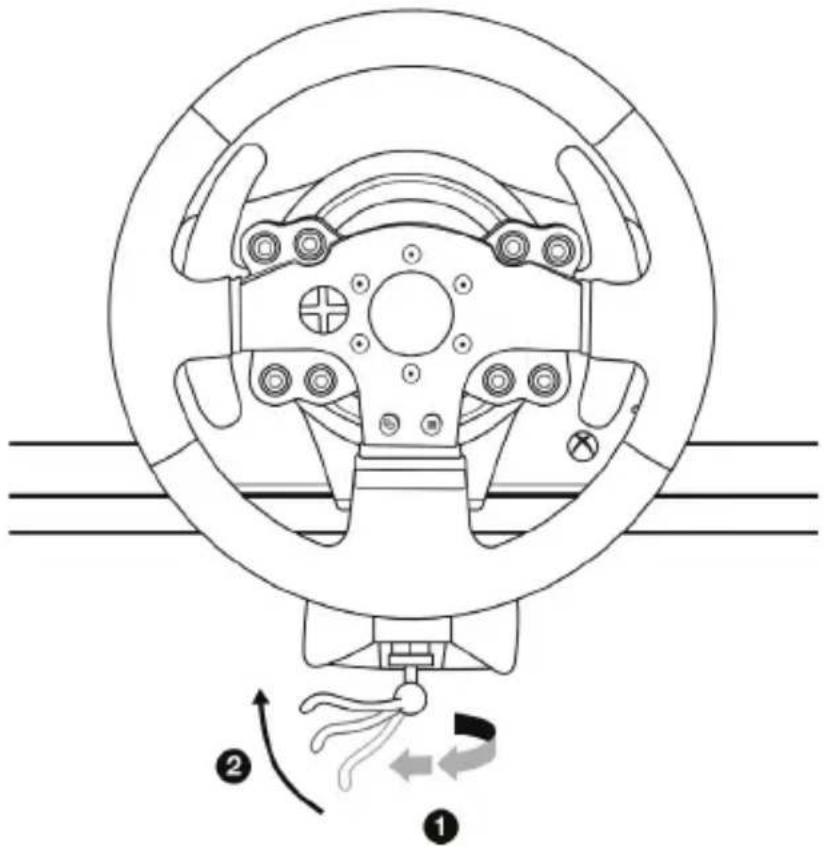

Sıkmak için: Vidayı saatin aksi yönünde çevirin

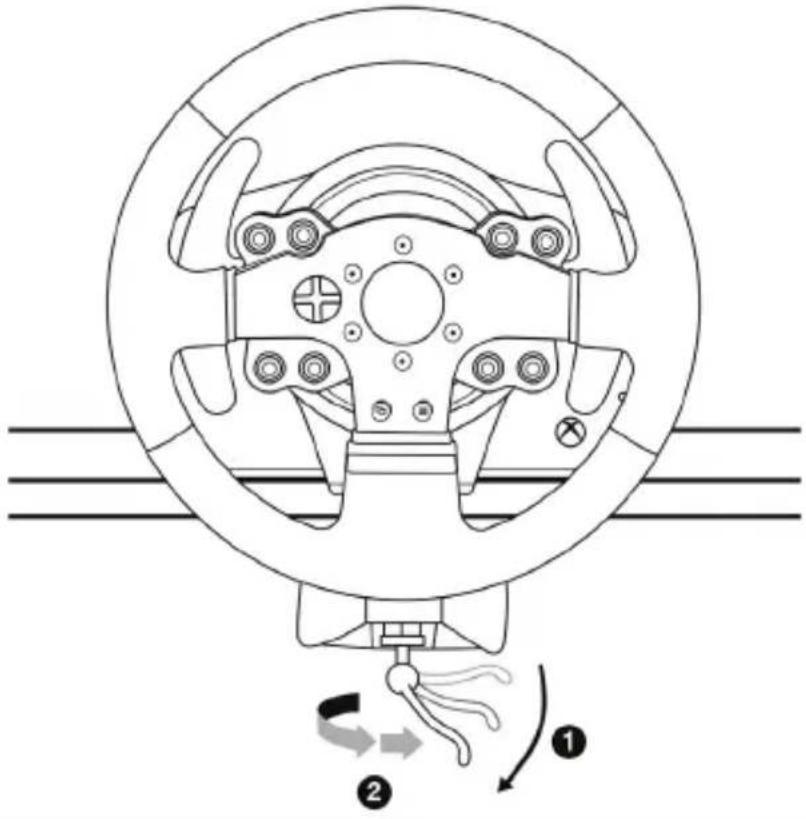

Gevşetmek için: Vidayı saat yönünde çevirin8/16

1. Pedal setini, altında bulunan küçük vida deliklerini kullanarak monte edin.

2. İki adet M6 vidayı (ürünle verilmez) kokpit rafından geçirin ve pedal setinin altında bulunan iki

küçük vida deliğine takın. Önemli: İki M6 vidanın boyu raf kalınlığı 10 mm'yi geçmemelidir; daha uzun vidalar pedal setinde bulunan dahili bileşenlere zarar verebilirler. Kokpitler için yerleşim diyagramları (yarış direksiyonunun tabanını ve/veya pedal setini konumlandırmak için) http://support.thrustmaster.com adresinde, Racing Wheels / T150’ye tıklayın, ardından Manual veya FAQ'yu seçin.

1. Pedal setini, yarış direksiyonu tabanının arka kısmında bulunan konektöre (17) bağlayın.

2. Elektrik kablosunu, yarış direksiyonu tabanının arka kısmında bulunan konektöre (14) bağlayın.

3. Elektrik kablosunu aynı voltaj özelliklerine sahip bir prize takın.

4. Yarış direksiyonunun USB konektörünü (15) sistemin USB portlarından birine bağlayın.

5. Sisteminiz açıldığında yarış direksiyonunuz otomatik olarak kendini kalibre edecektir.

Artık oynamaya hazırsınız!

- TMX Force Feedback ile uyumlu Xbox One oyunlarının listesi şu adreste mevcuttur: http://support.thrustmaster.com (Racing Wheels / TMX Force Feedback’ye tıklayın). Bu liste düzenli olarak güncellenir.9/16

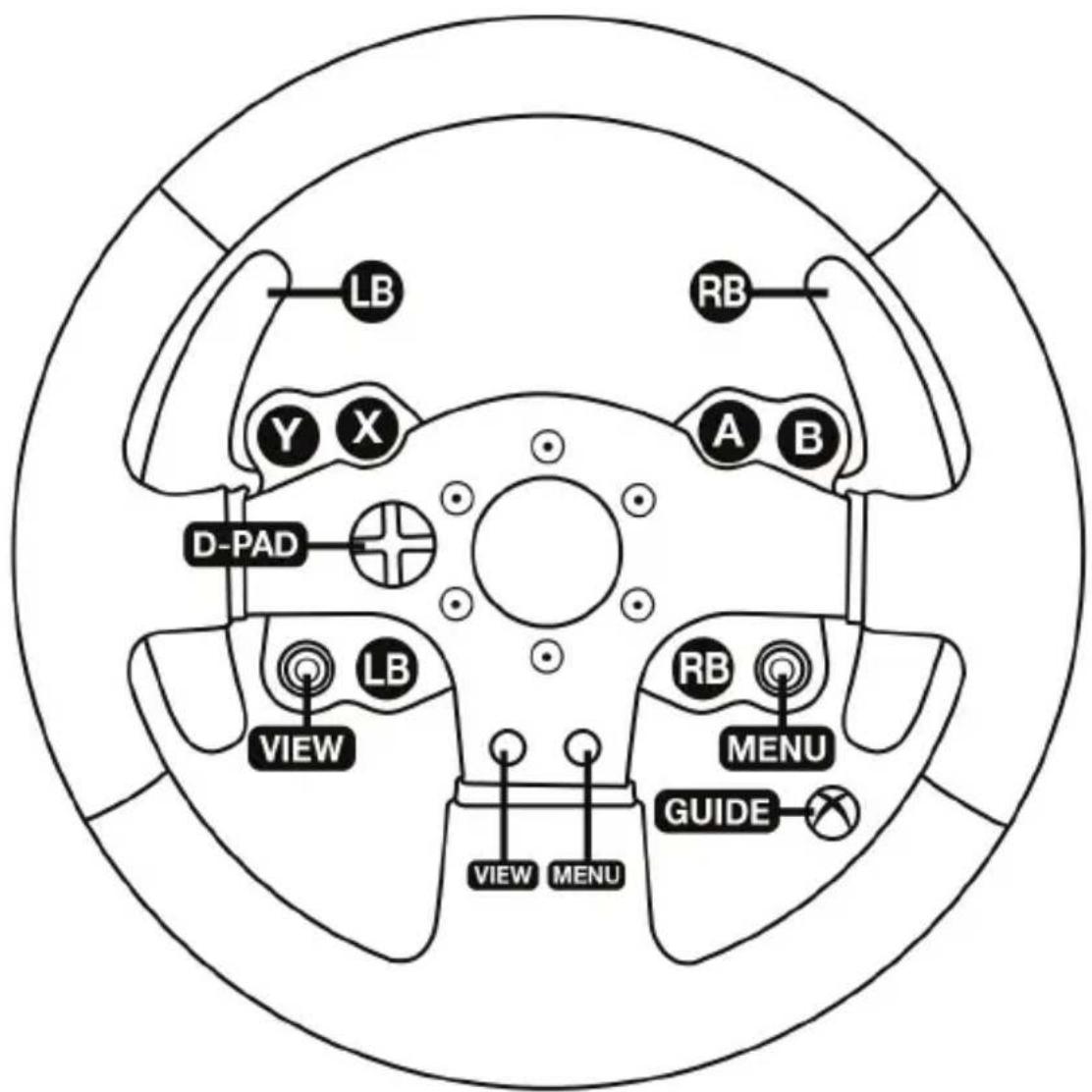

XBOX ONE DÜĞME YERLEŞİMİ10/16

PC İÇİN YARIŞ DİREKSİYONU KURULUMU

1. http://support.thrustmaster.com adresine giderek PC için sürücüleri ve Force Feedback

yazılımını indirin. Racing Wheels / TMX Force Feedback’ye tıklayın, ardından Drivers’ı seçin.

2. İndirme tamamlandığında kurulumu başlatın ve ekrandaki talimatları izleyerek direksiyonun USB

jakını bilgisayarınıza bağlayın ve kurulumu tamamlayın.

3. Kurulum tamamlandığında Finish düğmesine tıklayın ve bilgisayarınızı yeniden başlatın.

4. Başlat / Tüm Programlar / Thrustmaster / FFB Racing Wheel / Control Panel’i seçerek Oyun

Kumandaları penceresini açın. Oyun Kumandaları penceresi, yarış direksiyonunun adını (Thrustmaster TMX Racing Wheel) Tamam durumunda gösterir.

5. TMX Force Feedback kontrol panelinde direksiyonunuzu ayarlamak için Özellikler’e tıklayın:

• Test Input (Giriş Testi) sekmesi: PC oyunlarında eylem düğmelerini, yön düğmelerini, direksiyonu ve pedal eksenlerini test etmenizi ve görüntülemenizi, direksiyonun dönüş açısını ayarlamanızı sağlar.

• Test Forces (Güç Testi) sekmesi: 12 force feedback efektini test etmenizi sağlar.

• Gain Settings (Kazanç Ayarları) sekmesi: PC oyunlarınızda force feedback efektlerinin gücünü ayarlamanızı sağlar. Artık oynamaya hazırsınız! Genel notlar: - PC’de oyunu başlatmadan önce Tamam’a tıklayarak Oyun Kumandaları penceresini kapatın. - PC’de Oyun Kumandaları penceresinde yapılan ayarlar sadece bilgisayarınıza kaydedilir (bu nedenle Xbox One’te etkisi yoktur). - Direksiyonunuzun donanım yazılımı sürümü TMX Force Feedback kontrol panelinin sekmelerinde sağ üst köşede gösterilir.11/16

PC EŞLEŞTİRMESİ12/16

OTOMATİK YARIŞ DİREKSİYONU VE PEDAL SETİ KALİBRASYONU Yarış direksiyonunu elektrik prizine ve yarış direksiyonunun USB konektörünü Xbox One sistemine bağladığınızda yarış direksiyonu kendini otomatik olarak kalibre eder. Bu aşamada yarış direksiyonu, 900 derecelik bir açıyı kaplayıp merkezde durmadan önce sola ve sağa doğru hızlı bir şekilde döner. UYARI: Otomatik kalibrasyon aşamasında yarış direksiyonuna asla dokunmayın. (Hatalı kalibrasyona ve/veya yaralanmalara neden olabilir.)

OTOMATİK PEDAL SETİ KALİBRASYONU

Sisteme bağlıyken veya oyun sırasında pedal setini asla yarış direksiyonu tabanına bağlamayın (veya tabandan ayırmayın) (hatalı kalibrasyona neden olabilir). Pedal setini daima yarış direksiyonunu sisteme bağlamadan önce bağlayın. Yarış direksiyonunun kalibrasyonu tamamlandığında ve oyun başlatıldığında pedallar, bir kaç basma sonunda otomatik olarak kalibre edilirler. UYARI: Yarış direksiyonunun otomatik kalibrasyonu aşamasında veya oyun yüklenirken asla pedallara basmayın. (Hatalı kalibrasyona neden olabilir) Yarış direksiyonu ve/veya pedal seti düzgün çalışmıyorsa veya düzgün kalibre edilmemiş gibi gözüküyorsa: Sisteminizi kapatın ve yarış direksiyonunuzun tamamen ayırın. Tüm kabloları (elektrik kablosu ve pedal seti dahil) tekrar bağlayın, ardından sisteminizi ve oyununuzu yeniden başlatın.13/16 MODE DÜĞMESİ VE GÖSTERGE LAMBASI (8) Pedal seti MODE düğmesi TMX Force Feedback ile gelen pedal seti 2 pedala sahiptir. Bu pedal setini kullanırken gösterge lambasının kırmızı renkte yanık kaldığından emin olun, aksi takdirde gaz pedalı düzgün çalışmaz. TMX Force Feedback, Thrustmaster'ın 3 pedal içeren pedal setleriyle (ayrı olarak satılır) de uyumludur; bunlar, gaz ve debriyaj pedallarını elektronik olarak değiştirmenizi sağlar. Bunu yapmak için MODE düğmesine (8) 2 saniye süreyle basın. Yarış direksiyonunun dahili hafızası pedalların değiştirilip değiştirilmediğini kaydeder.

MODE gösterge lambasının (8) rengi

MODE düğmesi için diğer ipuçları MODE düğmesi ve gösterge lambası ile ilgili daha fazla bilgi için lütfen http://support.thrustmaster.com adresini ziyaret ederek; Racing Wheels / TMX Force Feedback'ye tıklayın ve Manual veya FAQ'yu seçin.

YARDIM DOSYALARI VE SIK SORULAN SORULAR (BU KILAVUZDA GEÇMEZ) Lütfen bkz. http://support.thrustmaster.com. Racing Wheels / TMX Force Feedback'ye tıklayın ve Manual veya FAQ'yu seçin.14/16 TÜKETİCİ GARANTİ BİLGİSİ İşbu Thrustmaster ürünü, malzeme ve işçilik hatalarına karşı, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelen garanti süresince dünya çapında tescil edilmiş merkezi Place du Granier, B.P. 97143, 35571 Chantepie, Fransa’da bulunan Guillemot Corporation S.A. (bundan sonra “Guillemot” olarak ifade edilecektir) garantisi altındadır. Avrupa Birliği ülkelerinde bu süre, Thrustmaster ürününün tesliminden itibaren iki (2) seneye karşılık gelir. Diğer ülkelerde garanti süresi, Thrustmaster ürünü ile ilgili olarak, Thrustmaster ürününün satın alındığı tarihte müşterinin ikamet ettiği ülkede geçerli yasalara uygun şekilde, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelir (İlgili ülkede bu tür bir düzenleme mevcut değilse garanti süresi Thrustmaster ürününün satın alındığı asıl tarihten itibaren bir (1) yıl olacaktır). Garanti süresi içinde üründe hata veya kusur tespit edilmesi durumunda derhal izlenecek yöntem ile ilgili size bilgi verecek olan Teknik Destek servisimize başvurun. Hata veya kusur onaylanırsa ürünün satın alındığı yere (ya da Teknik Destek servisi tarafından belirtilen yere) iade edilmesi gerekmektedir. İşbu garanti kapsamında müşterinin kusurlu ürünü, Teknik Destek servisinin insiyatifine bağlı olarak, değiştirilecek veya çalışır hale getirilecektir. Garanti süresince Thrustmaster ürününün onarım işlemine tabi tutulması durumunda, ürünün kullanım dışı olduğu en az yedi (7) günlük tüm süreler kalan garanti süresine eklenecektir (bu süre, ürünün onarılması için hazır bulundurulduğu tarih müdahale edilmesi için talepte bulunduğu tarihi takip ediyor ise müşterinin müdahale edilmesi için talepte bulunduğu tarihten veya bahse konu ürünün onarılması için hazır bulundurulduğu tarihten başlar). Yürürlükte olan yasaların izin verdiği durumlarda, Guillemot ve bağlılarının tüm sorumluluğu (dolaylı hasarlar da dahil olmak üzere) Thrustmaster ürününün çalışır hale getirilmesi veya değiştirilmesi ile sınırlıdır. Yürürlükte olan yasaların izin vermesi halinde Guillemot, ticarete elverişlilik veya belirli bir amaca uygunluk ile ilgili tüm garantileri reddeder. İşbu garanti aşağıdaki durumlar için geçerli değildir: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa, uygunsuz veya kötü kullanım, ihmal, kaza, normal aşınma ya da malzeme veya üretim hatası ile ilgili olmayan nedenlerden dolayı hasar görmüşse (ancak bununla sınırlı kalmamak üzere, Thrustmaster ürününü herhangi uygun bir elemanla birleştirmek, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar); (2) ürün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılmışsa; (3) Teknik Destek servisi tarafından sağlanan talimatlara uyulmamışsa; (4) yazılım için, işbu garanti geçerli değildir, söz konusu yazılım için sağlanan özel garanti hükümlerine tabidir; (5) sarf malzemeleri için (ürünün kullanım süresi içinde değiştirilecek elemanlar: örneğin; tek kullanımlık piller, kulaklık yastıkları); (6) aksesuarlar için (örneğin; kablolar, kılıflar, cepler, çantalar, bileklikler); (7) ürün açık artırma ile satılmışsa. Bu garanti devrolunamaz. Tüketim mallarının tüketicinin ülkesinde satışına ilişkin tüketicinin yasal hakları işbu garantiden etkilenmemektedir.15/16 Ek garanti hükümleri Garanti süresince, tüm Thrustmaster ürünlerini açmaya ve/veya onarmaya yetkili tek taraf Teknik Destek Servisi olduğundan prensip olarak Guillemot tarafından hiçbir yedek parça sağlanmayacaktır (Uygulanabilir olması durumunda yazılı talimatlarla ve müşteriye gerekli yedek parça(lar) sağlanarak Teknik Destek Servisinin müşteri tarafından yapılmasını isteyebileceği tüm onarım prosedürleri hariç – örneğin onarım işleminin basit olmasından ve gizlilik içermemesinden dolayı). İnovasyon döngülerini dikkate almak ve bilgi birikimi ile ticari sırlarını korumak için Guillemot, prensip olarak garanti süresi dolmuş hiç bir Thrustmaster ürünü için onarım bilgisi veya yedek parça sağlamayacaktır. Sorumluluk Yürürlükte olan yasaların izin vermesi halinde, Guillemot Corporation S.A. (bundan sonra “Guillemot” olarak ifade edilecektir) ve bağlıları aşağıdakilerin biri veya daha fazlasından kaynaklanan her türlü hasara karşı tüm sorumluluğu reddeder: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa; (2) montaj talimatlarına uyulmamışsa; (3) uygunsuz veya kötü kullanım, ihmal, kaza (örneğin bir darbe); (4) normal aşınma; (5) ürünün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılması. Yürürlükte olan yasaların izin vermesi halinde, Guillemot ve bağlıları ürünle ilgili malzeme veya üretim hatası ile ilgili olmayan her türlü hasara karşı tüm sorumluluğu reddeder (ancak bununla sınırlı kalmamak üzere, herhangi bir yazılımdan veya Thrustmaster ürününün herhangi bir uygun olmayan elemanla birleştirilmesinden doğrudan veya dolaylı olarak kaynaklanan tüm hasarlar, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar). TEKNIK DESTEK http://support.thrustmaster.com16/16

© 2017 Guillemot Corporation S.A. Tüm hakları saklıdır. Thrustmaster

Guillemot Corporation S.A’nın tescilli markasıdır. Diğer tüm ticari markalar kendi sahiplerinin. Resimler bağlayıcı değildir. İçerik, tasarım ve özellikler önceden haber verilmeksizin değiştirilebilir ve bir ülkeden başka bir ülkeye değişiklik gösterebilir. Çin’de yapılmıştır.

ÇEVRE KORUMA ÖNERİLERİ

Avrupa Birliği’nde: Cihazın kullanım ömrü sona erdiğinde, standart ev atıkları ile atılmamalı, geri dönüşüm için Atık Elektrikli ve Elektronik Cihazların toplandığı bir yere bırakılmalıdır. Bu, ürünün, kullanım kılavuzunun veya paketin üzerinde bulunan sembol ile onaylanmıştır. Özelliklerine bağlı olarak malzemeler geri dönüştürülebilir. Atık Elektrik ve Elektronik Cihazların geri dönüşümü veya diğer işleme yöntemleri sayesinde çevrenin korunmasına yönelik önemli bir katkıda bulunabilirsiniz. Size en yakın toplama merkezleri hakkında bilgi almak için lütfen yerel yetkililerle iletişime geçin. Diğer ülkeler için: Lütfen elektrikli ve elektronik cihazların geri dönüşümü için yerel yasalara uyunuz. AEEE Yönetmeliğine Uygundur. Bu belgeyi saklayın. Renkler ve süslemeler değişiklik gösterebilir. Plastik tutturucular ve bantlar, kullanmadan önce üründen çıkarılmalıdır. www.thrustmaster.com *Sadece AB ve Türkiye için geçerlidir
