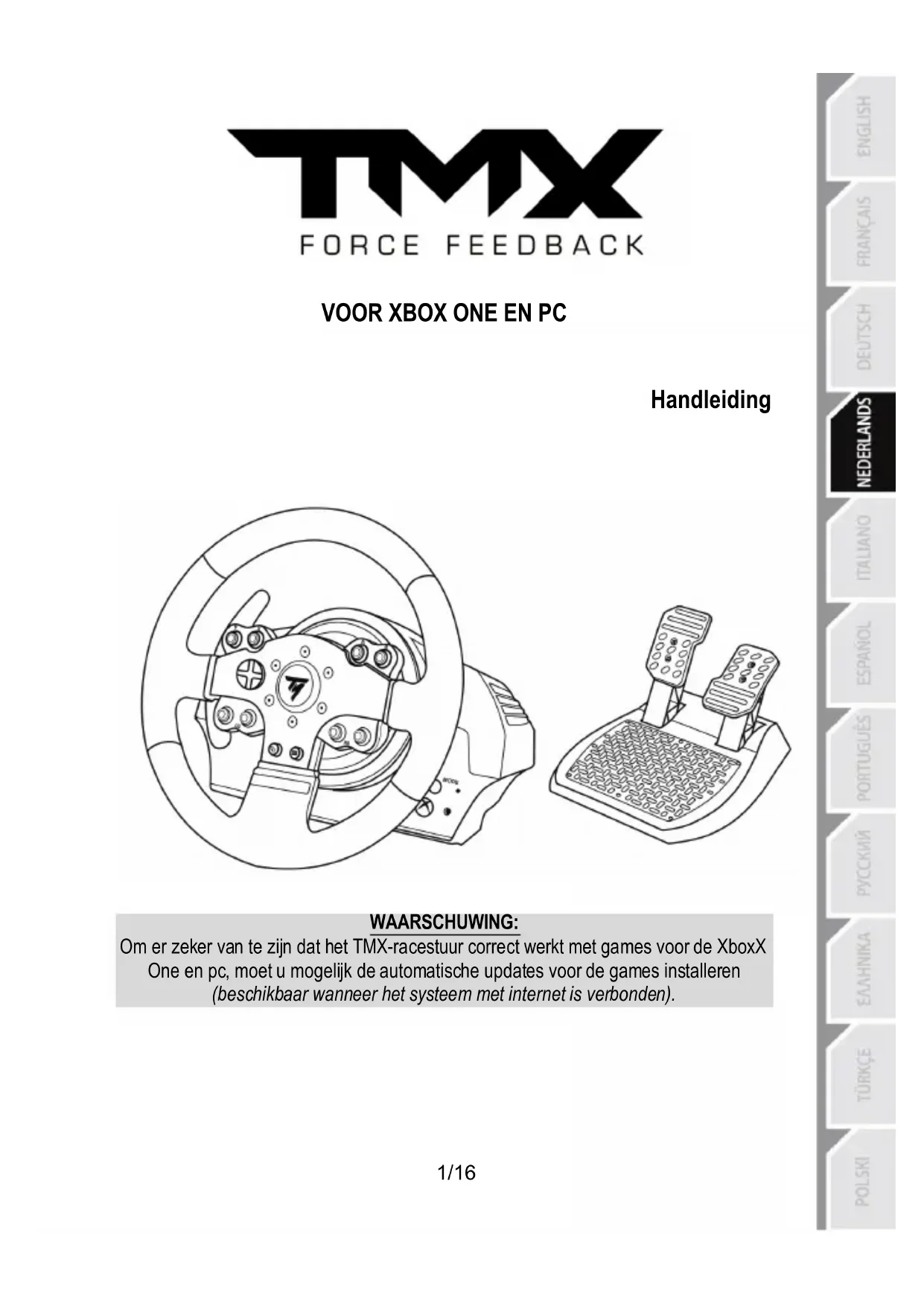

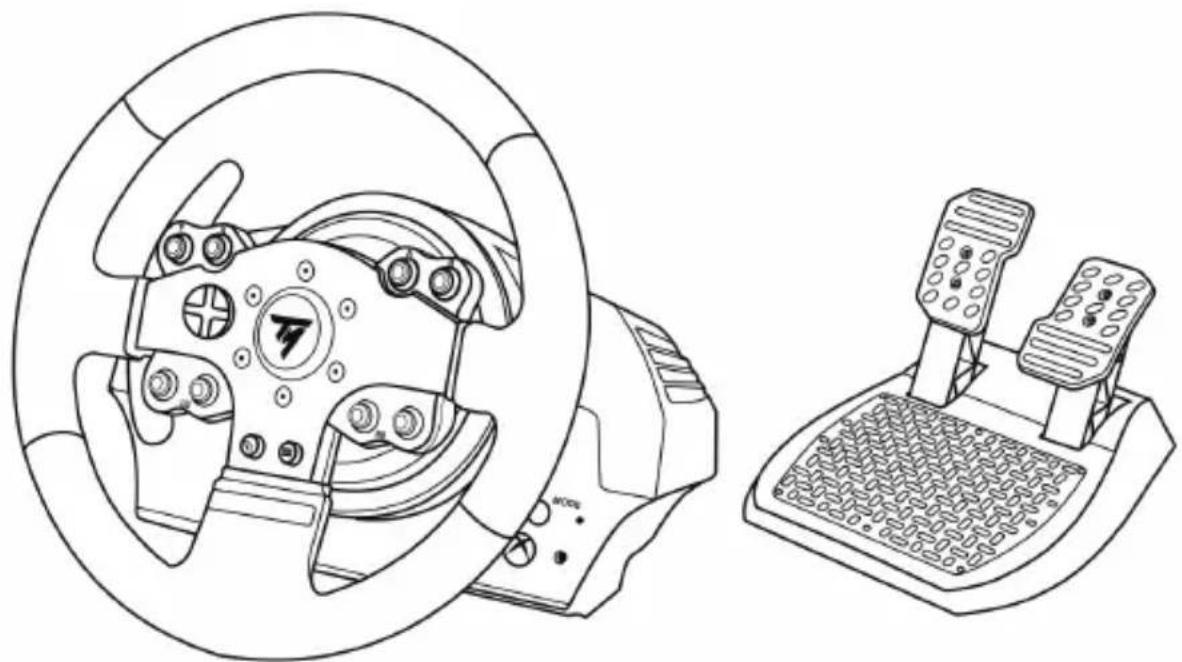

GEBRUIKSAANWIJZING TMW Pro Force Feedback (Xbox One) THRUSTMASTER

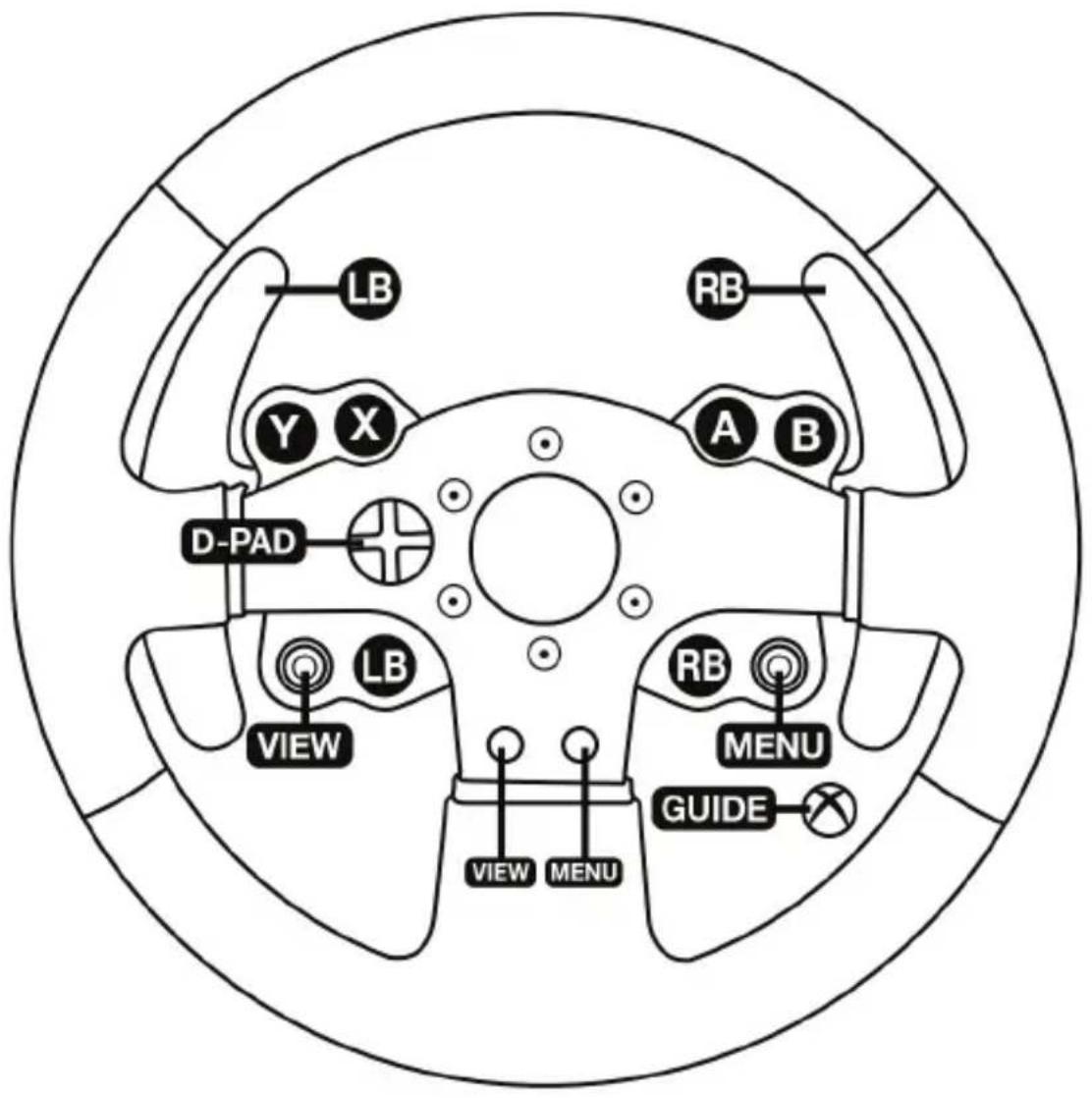

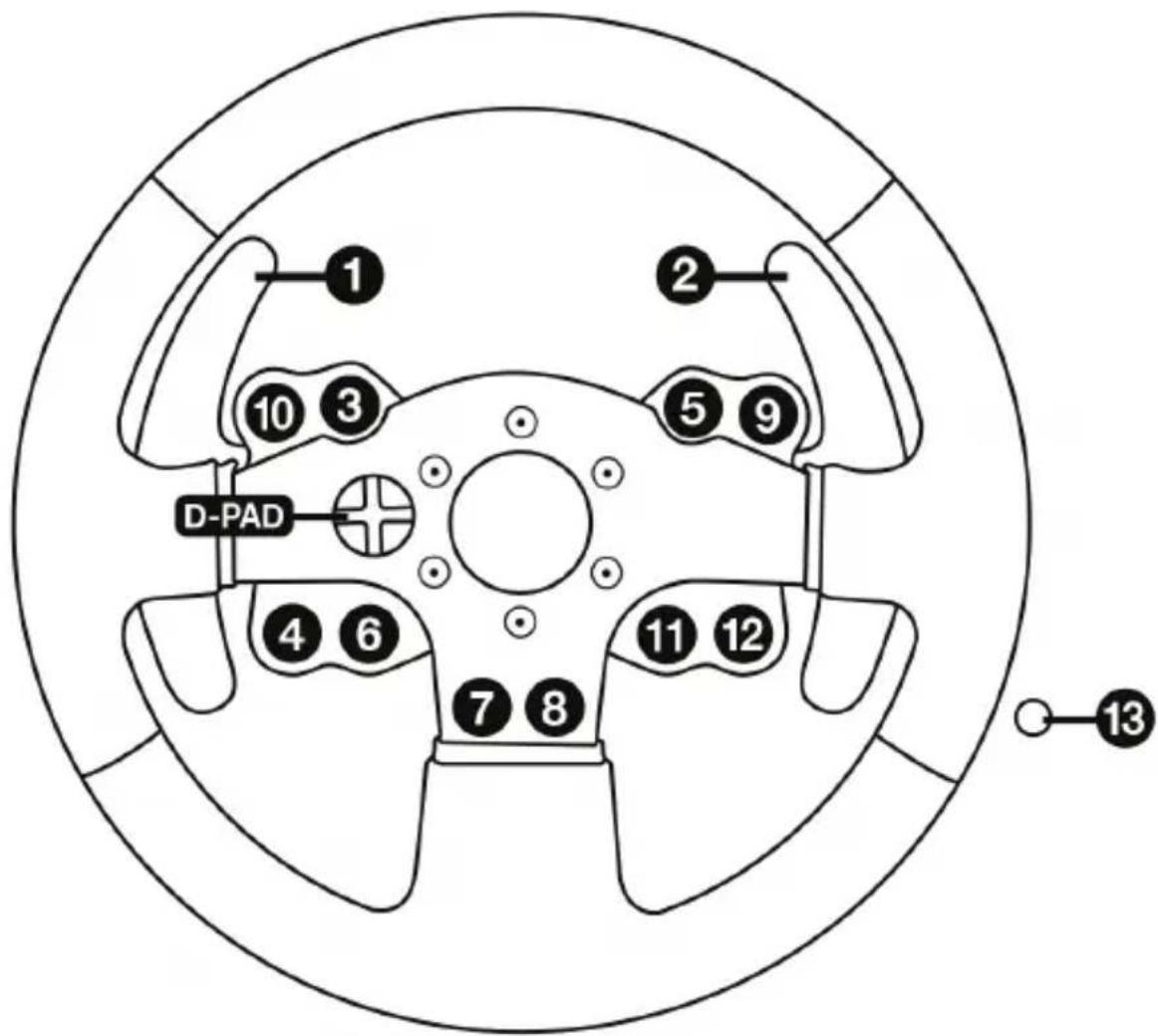

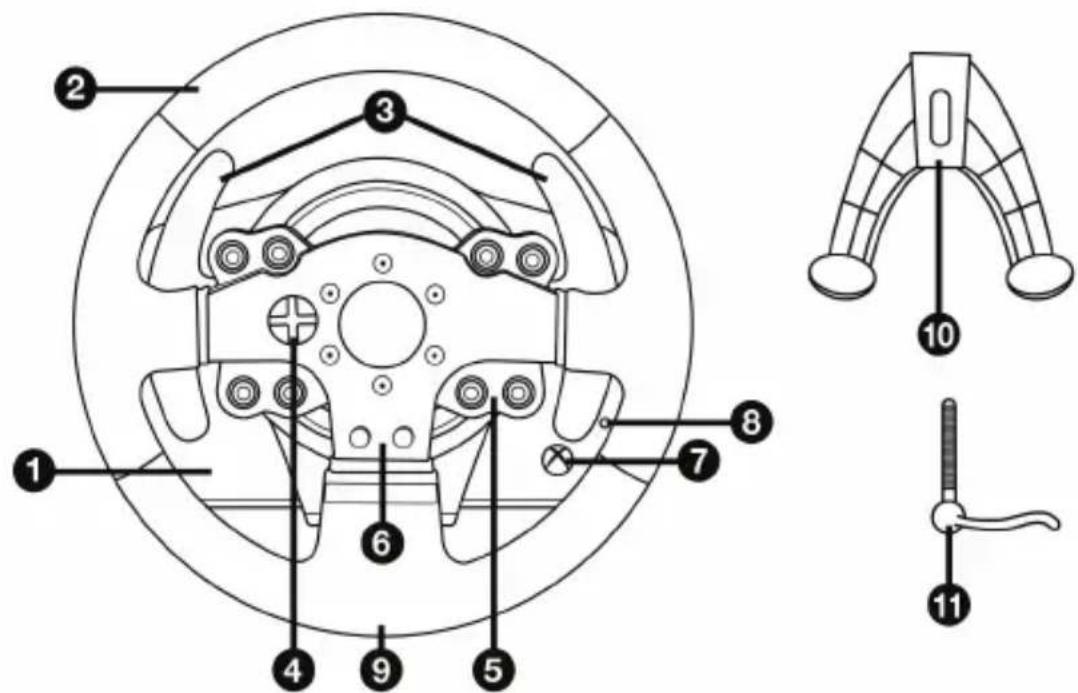

WAARSCHUWING: Om er zeker van te zijn dat het TMX-racestuur correct werkt met games voor de XboxX One en pc, moet u mogelijk de automatische updates voor de games installeren (beschikbaar wanneer het systeem met internet is verbonden).2/16 TECHNISCHE SPECIFICATIES 1 TMX-voet 2 Stuur 3 2 sequentiële schakelflippers (Up & Down) 4 Multidirectionele D-Pad 5 Actieknoppen 6 Actieknoppen 7 Xbox Guide-knop + Witte indicator 8 MODE-knop + rood/groen-indicator 9 Groot schroefgat (voor bevestigingssysteem en -schroef) 10 Bevestigingssysteem 11 Metalen bevestigingsschroef

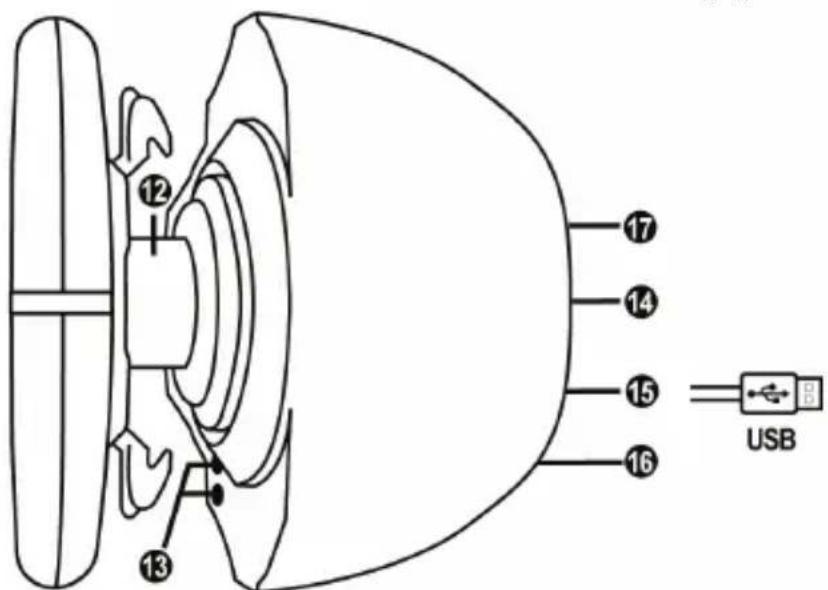

12 Stuuras 13 Xbox Guide-knop + Witte indicator 14 Voedingskabel of connector voor netstroom (kan per land verschillen) 15 USB-kabel en -connector voor racestuur 16 Connector voor versnellingsbak (versnellingsbak wordt apart verkocht) 17 Connector voor pedaalset3/16 WAARSCHUWINGEN Lees, voordat u dit product gebruikt, deze handleiding zorgvuldig door en bewaar hem om eventueel op een later tijdstip te kunnen raadplegen. Waarschuwing –Elektrische schok

• Berg dit product op een droge plek op, uit de zon en stofvrij.

• Trek nooit te hard aan een kabel of connector en zorg dat er geen knikken in kabels komen.

• Mors geen vloeistoffen op het product of op een connector.

• Veroorzaak geen kortsluiting.

• Haal het product nooit uit elkaar, gooi het niet in het vuur en stel het niet bloot aan hoge temperaturen.

• Gebruik geen andere netstroomkabel dan de kabel meegeleverd bij het racestuur.

• Gebruik de netstroomkabel nooit als de kabel, de stekkers of de connectoren zijn beschadigd, gespleten of gebroken.

• Controleer dat de netstroomkabel correct is aangesloten op het stopcontact en correct is aangesloten op de achterzijde van de voet van het racestuur.

• Maak het stuur niet open. Er bevinden zich geen door de gebruiker te onderhouden of repareren onderdelen in. Alle reparaties dienen te worden uitgevoerd door de fabrikant, haar bevoegde vertegenwoordiger of een gekwalificeerd technicus.

• Gebruik alleen door de fabrikant goedgekeurde hulpstukken en accessoires.

• Als het racestuur zich vreemd gedraagt, bijvoorbeeld door rare geluiden te maken, heet te worden of te stinken, stop dan onmiddellijk met het gebruik, haal de stekker uit het stopcontact en maak alle andere kabels los.

• Als het racestuur langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact.

• Gebruik indien uw racestuur gebruik maakt van een externe voedingsadapter, uitsluitend de bij uw apparaat meegeleverde adapter.

• Het stopcontact moet in de buurt van de apparatuur zijn en moet goed bereikbaar zijn. Ventilatieopeningen Blokkeer nooit de ventilatieopeningen op de voet van het stuur. Aanwijzingen voor optimale ventilatie:

• Plaats de voet van het stuur minimaal 10 cm van een muur.

• Plaats de voet niet in een krappe ruimte.

• Leg nooit iets over de voet heen.

• Zorg dat de ventilatieopeningen stofvrij blijven. Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden bediend of met alleen sokken aan. THRUSTMASTER

WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN. Waarschuwing – Mogelijk letsel ten gevolge van Force Feedback en repetitieve bewegingen Gamen met een Force Feedback-stuur kan leiden tot pijn in de gewrichten of de spieren. Hoe voorkomt u problemen:

• Vermijd langdurige gamesessies.

• Neem na elk uur gamen een pauze van 10 tot 15 minuten.

• Stop met gamen bij last van vermoeidheid of pijn in handen, polsen, armen, voeten of benen, en rust een paar uur voordat u weer verder gaat met gamen.4/16 Waarschuwing – Mogelijk letsel ten gevolge van Force Feedback en repetitieve bewegingen (vervolg)

• Stop al het gamen als de hierboven beschreven symptomen van pijn of ongemak blijven aanhouden tijdens het gamen en raadpleeg een huisarts.

• Houd het stuur, de voet en de pedaalset buiten het bereik van kinderen.

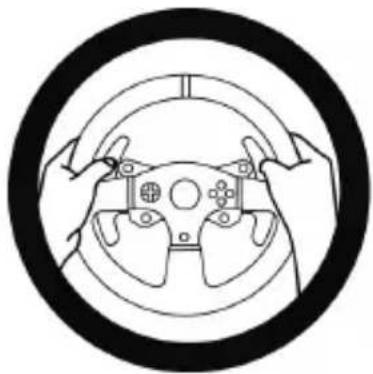

• Houd tijdens het gamen altijd twee handen aan het stuur op de juiste stand en laat het stuur nooit helemaal los.

• Zorg er tijdens het gamen voor dat handen of vingers nooit in de buurt van of onder de pedalen of de pedaalset komen.

• Steek tijdens het kalibreren en gamen nooit een vinger, hand of arm door de openingen van het racestuur.

• Zorg er voor dat de voet van het racestuur stevig vast zit, zoals beschreven in deze handleiding.

Product mag alleen verplaatst worden door gebruikers van 14 jaar of ouder ZWAAR PRODUCT

Wees voorzichtig en laat het product niet op uzelf of iemand anders vallen!

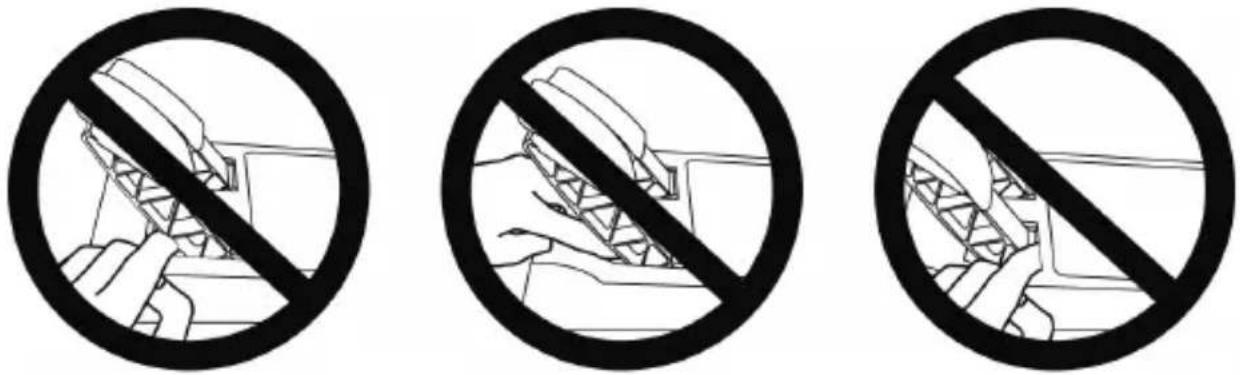

Waarschuwing – Pedaalset beknellingsgevaar bij gebruik

• Houd de pedaalset buiten het bereik van kinderen.

• Houd tijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalen.

• Houd tijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalen.

• Houd tijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalen.

Waarschuwing – Pedaalset beknellingsgevaar bij gebruik

• Berg de pedaalset op een veilige plaats op, buiten het bereik van kinderen.

De firmware in de voet van het racestuur kan worden bijgewerkt naar een nieuwere verbeterde versie wanneer een dergelijke versie beschikbaar komt. Om de huidige versie van de firmware van het racestuur weer te geven en deze bij te werken indien gewenst: ga op een PC naar http://support.thrustmaster.com. Klik op Racesturen / TMX Force Feedback, selecteer Firmware en volg de instructies voor het downloaden en installeren.6/16

DE HOEK VAN HET PEDAAL AANPASSEN

De pedaalhoek kan worden ingesteld. De instructies voor het afstellen van een pedaal zijn beschikbaar op http://support.thrustmaster.com. Klik op Racesturen / TMX Force Feedback en selecteer Handleiding.

HET RACESTUUR BEVESTIGEN

Het racestuur op een tafel of werkblad bevestigen

1. Plaats het racestuur op een tafel of een ander horizontaal, vlak en stabiel oppervlak.

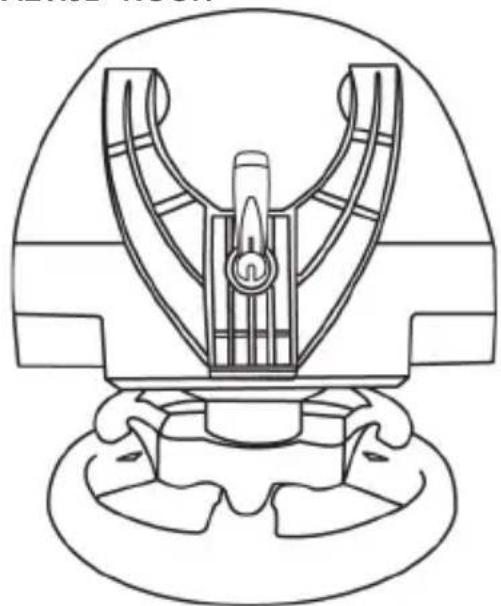

2. Plaats de bevestigingsschroef (11) in het bevestigingssysteem (10) en draai de schroef aan (tegen

de klok in) zodat deze vast komt te zitten in het schroefgat (9) onder het racestuur en het stuur volledig stabiel is. ALTIJD NOOIT

WAARSCHUWING: draai de schroef nooit in het racestuur zonder het bevestigingssysteem! (Daarmee kunt u het racestuur beschadigen).7/16

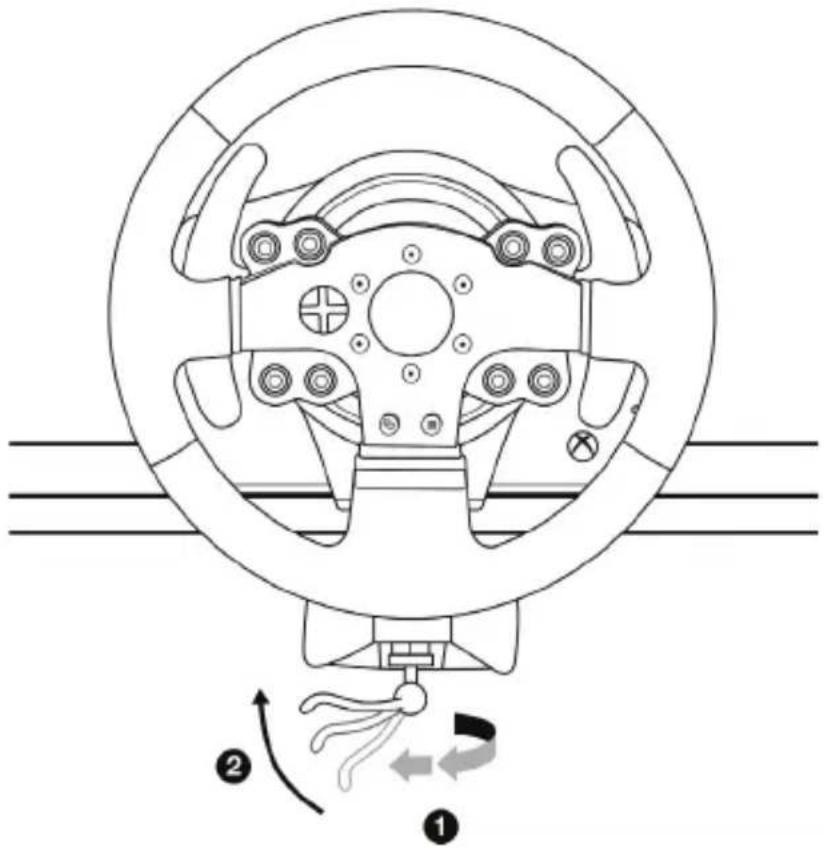

BEVESTIGEN / VERWIJDEREN RICHTING Vastdraaien: Draai de schroef linksom vast (tegen de wijzers van de klok in).

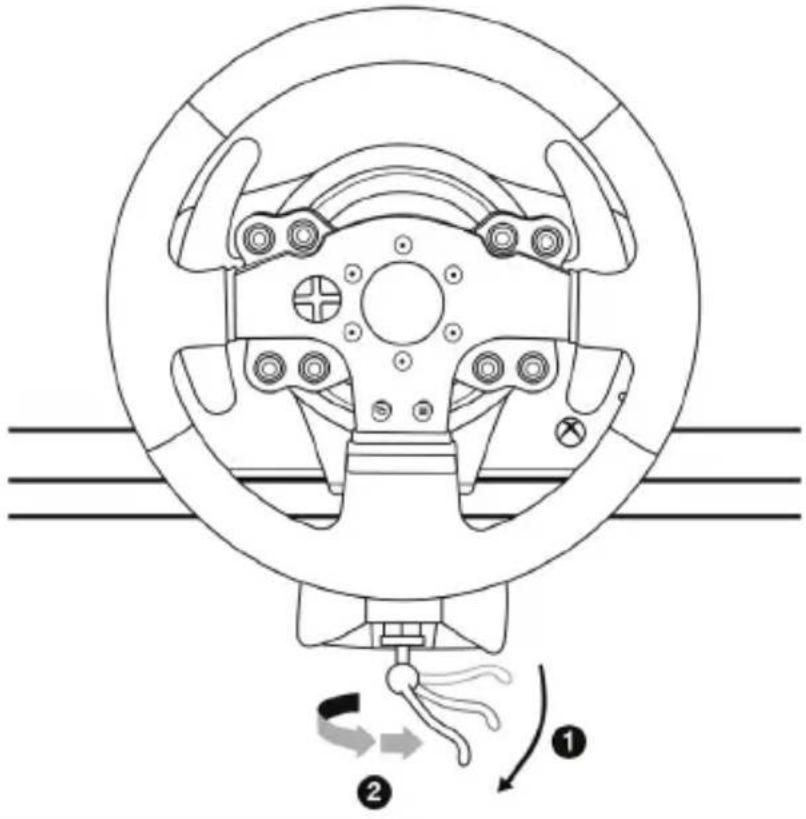

Losdraaien: Draai de schroef rechtsom los (met de wijzers van de klok mee).8/16

De pedaalset aan een cockpit bevestigen

1. Bevestig de pedaalset met behulp van de kleine schroefdraden onderop de pedaalset.

2. Draai twee M6-schroeven (niet meegeleverd) door het cockpitpaneel en in de twee kleine

schroefgaten aan de onderkant van de pedaalset. Belangrijk: de M6-schroeven mogen niet langer zijn dan de dikte van het paneel + 10 mm. Langere schroeven kunnen de componenten in de pedaalset beschadigen. Schema's voor cockpits (voor het plaatsen van de voet van het racestuur en/of de pedaalset) zijn beschikbaar op http://support.thrustmaster.com. Klik op Racesturen / TMX Force Feedback en selecteer vervolgens Handleiding of FAQ..

1. Sluit de pedaalset aan op de connector (17) aan de achterkant van de voet van het racestuur.

2. Sluit de netstroomkabel aan op de connector (14) aan de achterkant van de voet van het racestuur.

3. Sluit de netstroomkabel aan op een stopcontact met de correcte netspanning.

4. Sluit de USB-connector (15) van het stuur aan op een van de USB-poorten van het systeem.

5. Zodra het systeem stroom krijgt, kalibreert het stuur zichzelf.

- De lijst met Xbox One -games die compatibel zijn met de TMX Force Feedback en de daarvoor benodigde stand van de USB-keuzeschakelaar (5) is beschikbaar op: http://support.thrustmaster.com (klik op Raceturen / TMX Force Feedback). Deze lijst wordt regelmatig bijgewerkt.9/16

software voor de pc. Klik op Racesturen / TMX Force Feedback en selecteer Drivers.

2. Start de installatie nadat de download is voltooid en volg de instructies op het scherm om de

USB-stekker van het stuur aan te sluiten op uw computer en de installatie te voltooien.

3. Klik nadat de installatieprocedure is afgerond op Voltooien om de computer opnieuw te starten.

4. Kies Start / Alle programma's / Thrustmaster / FFB Racing Wheel / Configuratiescherm om het

venster Game Controllers openen. Het venster Game Controllers geeft Thrustmaster TMX Racing Wheel als naam voor het racestuur met de status OK.

5. Klik op Eigenschappen om het stuur te configureren in het TMX configuratiescherm:

• Tabblad "Test Input": hiermee kunnen de actieknoppen, richtingsknoppen, het stuur en de pedaalassen getest en bekeken worden. Ook is het mogelijk de draaihoek van het stuur in pc- games aan te passen.

• Tabblad "Test Forces": hiermee kunnen 12 Force Feedback effecten worden getest.

• Tabblad "Gain Settings": hiermee kan de kracht van de Force Feedback effecten in pc-games worden aangepast. Nu kan er gespeeld worden! Algemene opmerkingen: - Klik op de pc op OK om het venster Game Controllers te sluiten voordat u de game start. - Op de pc worden aanpassingen gemaakt in het venster Game Controllers alleen opgeslagen op de computer en hebben dus geen effect op de Xbox One. - De firmware-versie van uw stuur wordt rechtsboven in de TMX Force Feedback configuratiescherm-tabbladen vermeld.11/16

HET RACESTUUR EN DE PEDAALSET AUTOMATISCH KALIBREREN Het stuur kalibreert zichzelf automatisch wanneer u het stuur op een stopcontact aansluit en de USB-connector van het stuur op het Xbox One aansluit. Tijdens deze kalibratie zal het stuur snel 900 graden linksom en rechtsom draaien voordat het stopt in de middenstand. WAARSCHUWING: Tijdens het automatisch kalibreren mag u het stuur niet aanraken. (Raakt u het stuur toch aan, dan kan dit leiden tot een onjuiste kalibratie en/of persoonlijk letsel).

AUTOMATISCH KALIBREREN VAN DE PEDAALSET

Sluit de pedaalset nooit aan op de voet van het racestuur of koppel deze nooit los van de voet terwijl het is aangesloten op het systeem of tijdens het gamen. Doet u dit toch, dan kan dat leiden tot een onjuiste kalibratie. Sluit altijd eerst de pedaalset aan voordat u het racestuur aansluit op het systeem. Nadat de kalibratie van het racestuur gereed is en de game gestart is, zijn de pedalen automatisch gekalibreerd na een paar keer intrappen. WAARSCHUWING: Trap de pedalen nooit in tijdens het zelfkalibreren van het stuur of tijdens het laden van de game. (Dit kan leiden tot een onjuiste kalibratie). Als het racestuur en de pedaalset niet goed werken of niet goed gekalibreerd lijken te zijn: zet het systeem uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels weer aan, inclusief de voedingskabel en de pedaalset, en herstart het systeem en de game.13/16 MODE-KNOP EN INDICATOR (8) MODE-knop voor de pedaalset De pedaalset geleverd bij de TMX Force Feedback heeft twee pedalen. Let er bij het gebruik van deze pedaalset op dat de indicator rood blijft branden. Is dit niet het geval, dan werkt het gaspedaal mogelijk niet correct. De TMX Force Feedback is ook compatibel met de Thrustmaster-pedaalsets met drie pedalen (worden apart verkocht). Op deze sets is het mogelijk de functie van het koppelingspedaal en het gaspedaal te verwisselen. Dit doet u door de MODE-knop (6) twee seconden ingedrukt te houden. De door u ingestelde functie van de pedalen wordt opgeslagen in het interne geheugen van het racestuur.

GASPEDAAL EN KOPPELINGSPEDAAL

Kleur van de MODE-indicator (8) NORMAAL ROOD VERWISSELD GROEN

Meer functies van de MODE-knop Meer informatie over de MODE-knop en de indicator vindt u op http://support.thrustmaster.com. Klik op Racesturen / TMX Force Feedback en selecteer Handleiding of FAQ.

HELPBESTANDEN EN FAQS (NIET OPGENOMEN IN DEZE HANDLEIDING) Ga naar http://support.thrustmaster.com, Klik op Racesturen / TMX Force Feedback en selecteer Handleiding of FAQ.14/16 Informatie met betrekking tot kopersgarantie Wereldwijd garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen “Guillemot”) aan de de koper dat dit Thrustmaster-product vrij zal zijn van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan de tijd maximaal vereist om een restitutie/vervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met een periode van twee (2) jaar vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de tijd maximaal vereist om een restitutie/vervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van één (1) jaar vanaf datum aankoop van het Thrustmaster-product. Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddellijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect wordt bevestigd, dient het product te worden geretourneerd naar de plaats van aankoop (of een andere locatie die wordt opgegeven door Technical Support). Binnen het gestelde van deze garantie wordt het defecte product van de koper gerepareerd of vervangen, zulks ter beoordeling van Technical Support. Indien het Thrustmaster- product tijdens de garantieperiode is onderworpen aan een dergelijk herstel, wordt elke periode van ten minste zeven (7) dagen waarin het product niet in gebruik is, opgeteld bij de resterende garantieperiode (deze periode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking wordt gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voor vervolgschade) zich tot het repareren of vervangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst Guillemot elke garantie af met betrekking tot verhandelbaarheid of geschiktheid voor enig doel. Deze garantie is niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die niet gerelateerd is aan een materiaal- of fabricagefout (inclusief maar niet beperkt tot het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich niet houdt aan de instructies zoals verstrekt door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden vervangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etui's, draagtassen of polsbandjes); (7) indien het product werd verkocht op een openbare veiling. Deze garantie is niet overdraagbaar. De wettelijke rechten van de koper die in zijn/haar land van toepassing zijn op de verkoop van consumentproducten worden op generlei wijze door deze garantie beperkt.15/16 Aanvullende garantiebepalingen Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren omdat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gevraagd wordt uit te voeren met behulp van schriftelijke instructies – omdat deze procedure bijvoorbeeld eenvoudig is en het herstelproces niet vertrouwelijk is – en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing). Gezien de innovatiecycli en om haar knowhow en handelsgeheimen te beschermen, zal Guillemot in principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product waarvan de garantieperiode is verstreken. Aansprakelijkheid Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen “Guillemot”) en haar dochterondernemingen alle aansprakelijkheid af voor enige schade veroorzaakt door één van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies niet zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot en haar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product niet gerelateerd aan een materiaal- of fabricagefout (inclusief maar niet beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product). TECHNISCHE ONDERSTEUNING http://support.thrustmaster.com16/16 COPYRIGHT © 2017 Guillemot Corporation S.A. Alle rechten voorbehouden. Thrustmaster

is een geregistreerd handelsmerk van Guillemot Corporation S.A. Alle andere handelsmerken zijn eigendom van de respectieve eigenaren. Afbeeldingen zijn niet bindend. Inhoud, ontwerp en specificaties kunnen zonder kennisgeving vooraf worden gewijzigd en kunnen per land verschillen. Geproduceerd in China. AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU In de Europese Unie: Gooi dit product na het einde van de levensduur niet weg met het normale afval, maar breng het naar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur. Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbool aangebracht. De meeste materialen kunnen worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de bescherming van het milieu. Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt. In alle andere landen: houd u aan de plaatselijk milieuwetgeving voor elektrische en elektronische apparaten. Bewaar deze informatie. De kleuren en decoraties kunnen variëren. Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het wordt gebruikt. www.thrustmaster.com *Alleen van toepassing in de EU en Turkije
