사용 설명서 TMW Pro Force Feedback (Xbox One) THRUSTMASTER

Xbox One 및 PC 게임에서 TMX 레이싱 핸들 기능을 올바로 구동시키기 위해 게임 자동 업데이트 설치가 요구될 수 있습니다 (콘솔 또는 PC 가 인터넷에 연결되어 있는 경우 이용 가능).2/14

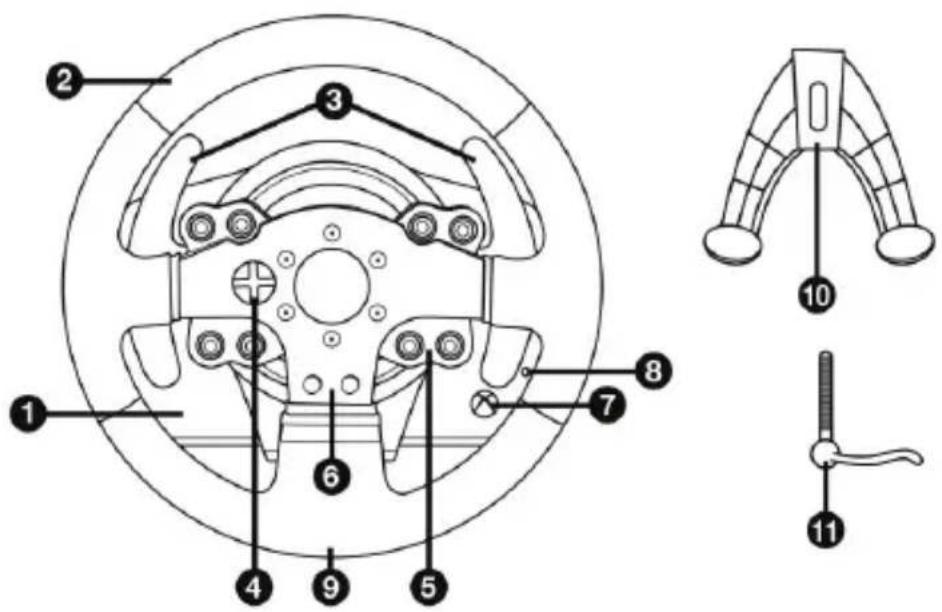

1 TMX 베이스 2 핸들 3 2 개의 시퀀셜 기어 패들 시프터(위 및

4 방향 버튼 5 동작 버튼 6 동작 버튼 7 Xbox 가이드 버튼 + 백색 표시등 8 MODE (모드) 버튼 + 적색/녹색 표시등 9 대형 나사 구멍(부착 시스템 및 나사

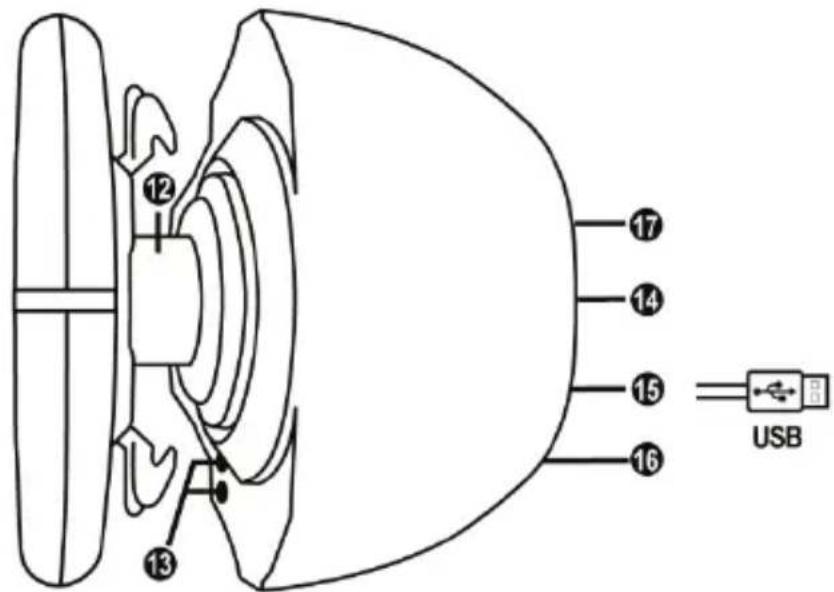

10 부착 시스템 11 금속 조임나사 12 조종 축 13 Xbox 가이드 버튼 + 백색 표시등 14 전원 케이블 또는 전원 공급 커넥터

15 레이싱 핸들 USB 케이블 및 커넥터 16 변속기 커넥터 (변속기 별도 판매) 17 페달 세트 커넥터3/14

이 제품을 사용하기 전에 이 설명서를 주의 깊게 읽고 나중에 참고할 수 있도록 잘 보관하시기 바랍니다.

• 본 제품은 건조한 곳에 보관해야 하며, 먼지나 태양광선에 노출시키지 마십시오.

• 커넥터 및 케이블을 비틀거나 잡아 당기지 마십시오.

• 본 제품이나 제품의 커넥터에 액체를 흘리지 마십시오.

• 제품을 절대 분해하지 마십시오. 불 속에 제품을 던지지 마십시오. 제품을 고온에 노출시키지

• 레이싱 핸들과 함께 제공된 전원 공급 케이블이 아닌 다른 케이블을 사용하지 마십시오.

• 전원 공급 케이블 또는 커넥터가 손상되거나, 갈라지거나 파손된 경우 케이블을 사용하지 마십시오.

• 전원 공급 케이블이 전원 콘센트에 올바로 끼워져 있고, 레이싱 핸들 베이스 뒷면의 커넥터에 올바르게 연결되어 있는지 확인하십시오.

• 레이싱 핸들을 열지 마십시오. 핸들 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 모든 수리는 제조사, 제조사가 승인한 대리점 또는 자격을 갖춘 기술자기 수행해야 합니다.

• 제조사가 지정한 부착 시스템/부속품만 사용하십시오.

• 핸들이 비정상적으로 작동하면(비정상적인 소리, 열, 또는 냄새가 나는 경우), 즉시 사용을 중단하고 콘센트에서 전원 케이블을 뽑고, 다른 케이블들의 연결을 해제하십시오.

• 레이싱 핸들을 장시간 동안 사용하지 않을 경우에는 콘센트에서 전원 공급 케이블을 뽑으십시오.

• 레이싱 핸들과 함께 제공된 전원 공급 장치만 사용하십시오 (외부 전원 공급의 경우).

레이싱 핸들 베이스에 있는 어떠한 공기 환기구도 막지 마십시오. 최적의 환기를 위해 다음 사항을

• 핸들 베이스와 모든 벽면 사이에는 최소 10cm의 간격을 두십시오.

• 좁은 공간에 베이스를 두지 마십시오.

• 공기 환기구에 먼지가 쌓이지 않게 하십시오. 안전한 사용을 위해 페달 세트를 절대 맨발 또는 양말만 신은 상태에서

는 신발 없이 페달 세트를 조작함으로써 발생하는 부상에 대해 어떠한 책임도 지지 않습니다.4/14 경고 – 포스 피드백 및 반복적인 움직임으로 인한 부상 위험 포스 피드백(게임 기기에서 충격 또는 진동을 실제로 체감하는 기능) 레이싱 핸들을 이용해서 게임하는 경우 근육이나 관절의 통증을 가져올 수 있습니다. 이러한 문제를 예방하려면 다음 사항을

• 게임 중 한 시간 당 10 ~ 15 분 정도 휴식을 취하십시오.

• 손, 손목, 팔, 발, 다리가 피로하거나 통증이 있는 경우 게임을 중지한 후 두 세 시간 쉬었다가 다시 게임을 진행하십시오.

• 게임을 다시 시작할 때 위에 설명한 증상이나 통증이 계속되는 경우에는 게임을 중단한 후 의사와

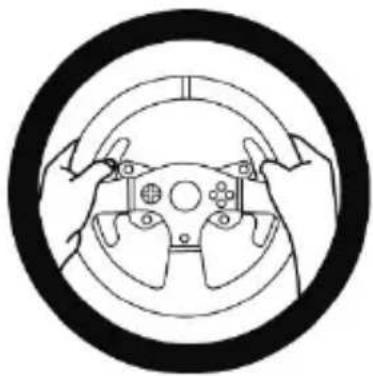

• 게임 중에는 반드시 양손으로 올바르게 핸들을 잡되, 핸들에서 양손을 모두 놓으면 안 됩니다.

• 게임 중에는 양손이나 손가락을 절대 페달 밑에 두거나 페달 세트 근처에 두면 안 됩니다.

• 보정 작업 중이나 게임 중에 레이싱 핸들의 구멍 속에 손이나 팔을 넣으면 절대로 안 됩니다.

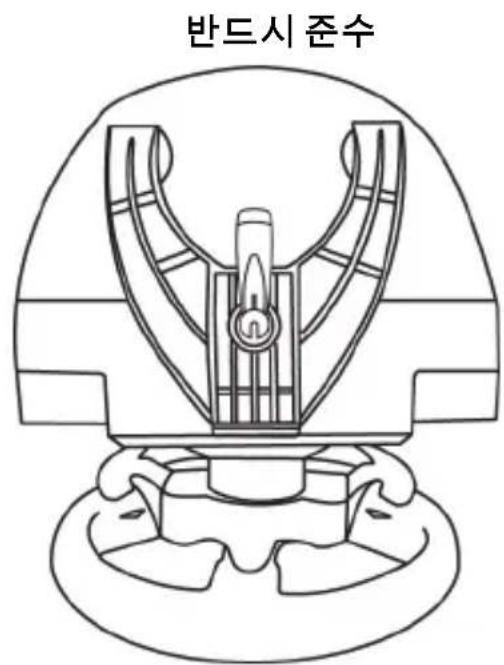

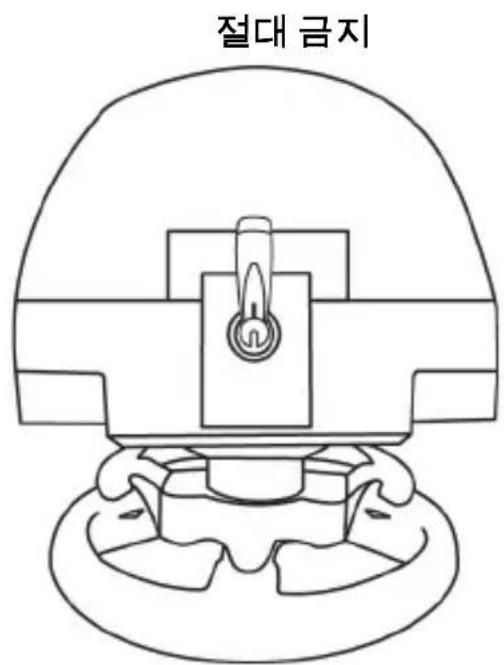

• 레이싱 핸들 베이스는 이 사용설명서의 지시대로 제대로 고정시켜야 합니다.

본 제품은 만 14 세 이상의 사용자만

본 제품을 본인이나 다른 사람에게 떨어뜨리지 않도록 주의하십시오!

금지5/14 경고 – 게임 중 페달 세트에 끼일 위험

• 페달 세트에 어린이가 접근하지 못하게 하십시오.

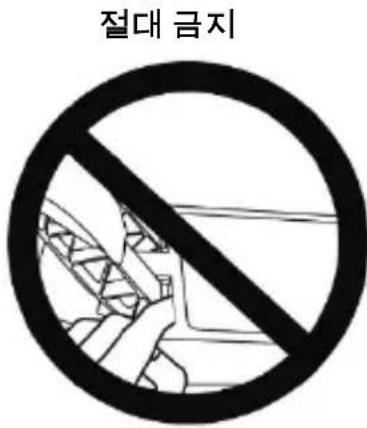

• 게임 중에 절대로 페달 위 또는 옆면 근처에 손가락을 놓지 마십시오.

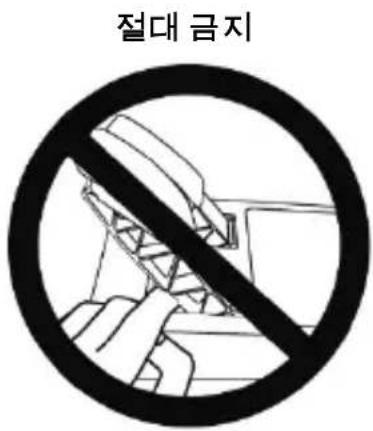

• 게임 중에 절대로 페달의 뒷면 베이스 위 또는 근처에 손가락을 놓지 마십시오.

• 게임 중에 절대로 페달의 앞면 베이스 위 또는 근처에 손가락을 놓지 마십시오.

경고 – 게임하지 않을 때 페달 세트에 끼일 위험

• 페달 세트는 항상 어린이의 손이 닿지 않는 안전한 장소에 보관하십시오.

레이싱 핸들 펌웨어 업데이트 레이싱 핸들 베이스에 포함된 펌웨어는 제품을 개선시킨 최신 버전으로 업데이트할 수

레이싱 핸들이 현재 사용 중인 펌웨어 버전을 표시하고 필요한 경우 버전을 업데이트 하려면 PC에서 다음 사이트에 연결합니다. http://support.thrustmaster.com. 스티어링 핸들/TMX Force Feedback 클릭한 후펌웨어 를 선택하고 다운로드 및 설정 절차를 설명하는 지시사항을 따르십시오.6/14

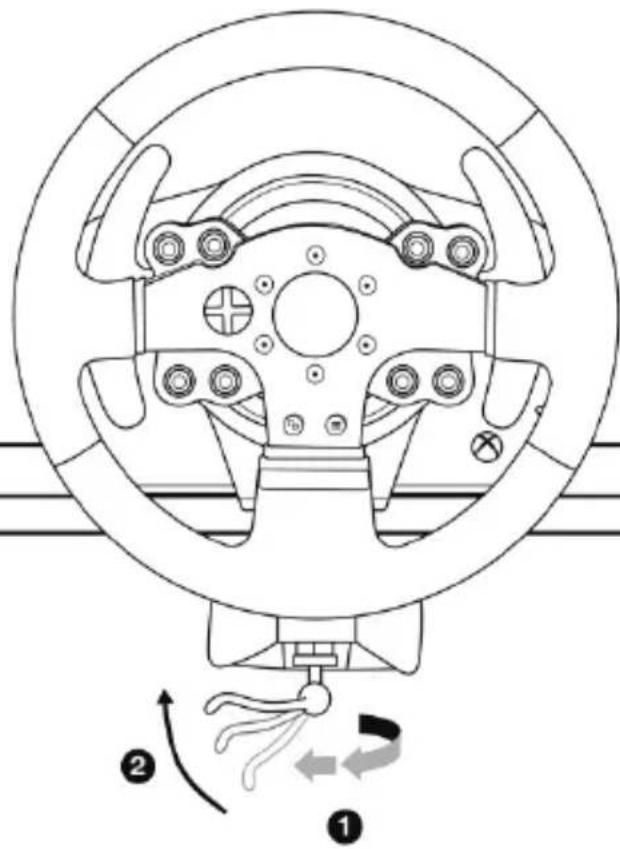

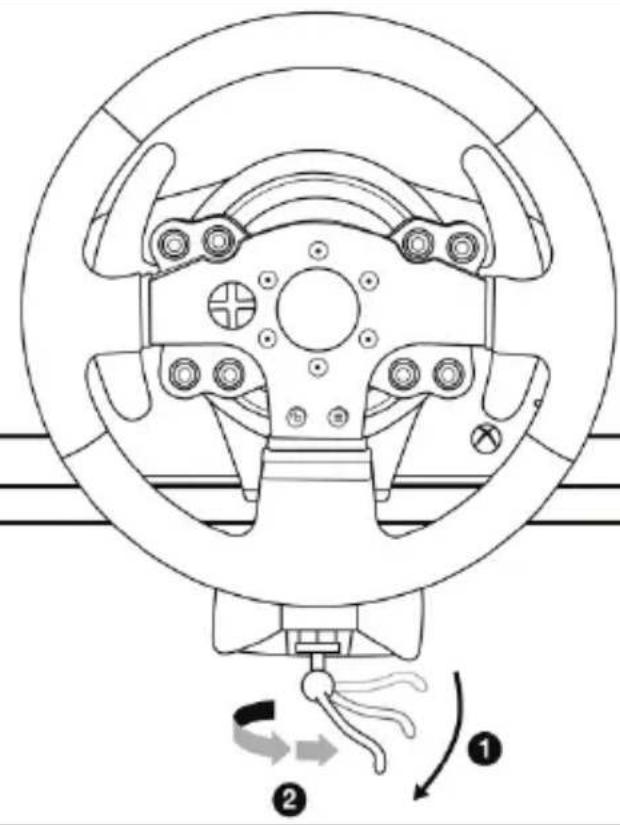

페달의 경사도를 조정할 수 있습니다. 각 페달에 대한 조정 설명은 에서 확인하십시오 http://support.thrustmaster.com. 스티어링 핸들/TMX Force Feedback 클릭한 후, 매뉴얼 선택하십시오. 레이싱 핸들 부착하기 테이블이나 책상에 레이싱 핸들 부착하기

1. 레이싱 핸들을 테이블 또는 수평 상태의 평평하고 안정된 표면 위에 놓습니다.

2. 조임 나사 (11) 를 부착 시스템 (10) 에 삽입한 후, 나사를 시계 반대 방향으로

돌려서 기기를 조입니다. 이때, 레이싱 핸들 밑에 있는 대형 나사 구멍 (9) 에 나사를 끼워서 기기가 완전히 고정될 때까지 삽입합니다.

1. 페달 세트 밑에 있는 소형 나사 구멍을 이용해서 페달 세트를 부착합니다.

2. 조종석 선반을 통해 2 개의 M6 나사(제품에 포함되지 않음)를 밀어넣은 후, 페달

세트 밑에 있는 2 개의 소형 나사산 속에 삽입합니다. 중요: 두 개의 나사 길이가 ‘선반 두께 + 10 mm’를 초과하면 페달 세트에 장착된 내부 부품을 파손시킬 수 있으므로 나사의 길이는 ‘선반 두께 + 10mm’를 초과하면

조종석 배치도(레이싱 핸들의 베이스 및/또는 페달 세트 위치 조정용)는 http://support.thrustmaster.com 에서 보실 수 있습니다: 스티어링 핸들 클릭한 후, 매뉴얼

XBOX ONE 용 레이싱 핸들 설정

1. 페달 세트를 레이싱 핸들 베이스에 있는 커넥터 (17) 에 연결합니다.

2. 전원 공급 케이블을 레이싱 핸들 베이스에 있는 커넥터 (14) 에 연결합니다.

3. 전원 공급 케이블을 동일한 전압을 공급하는 전원 콘센트에 연결합니다.

4. 레이싱 핸들의 USB 커넥터 (15) 를 USB 포트의 콘솔 중 하나에 연결합니다.

5. 콘솔의 전원이 켜지면 레이싱 핸들이 자동으로 보정됩니다.

이제 레이싱 준비가 되었습니다! - TMX 포스 피드백과 호환 가능한 Xbox One 게임 목록은 다음 웹사이트를

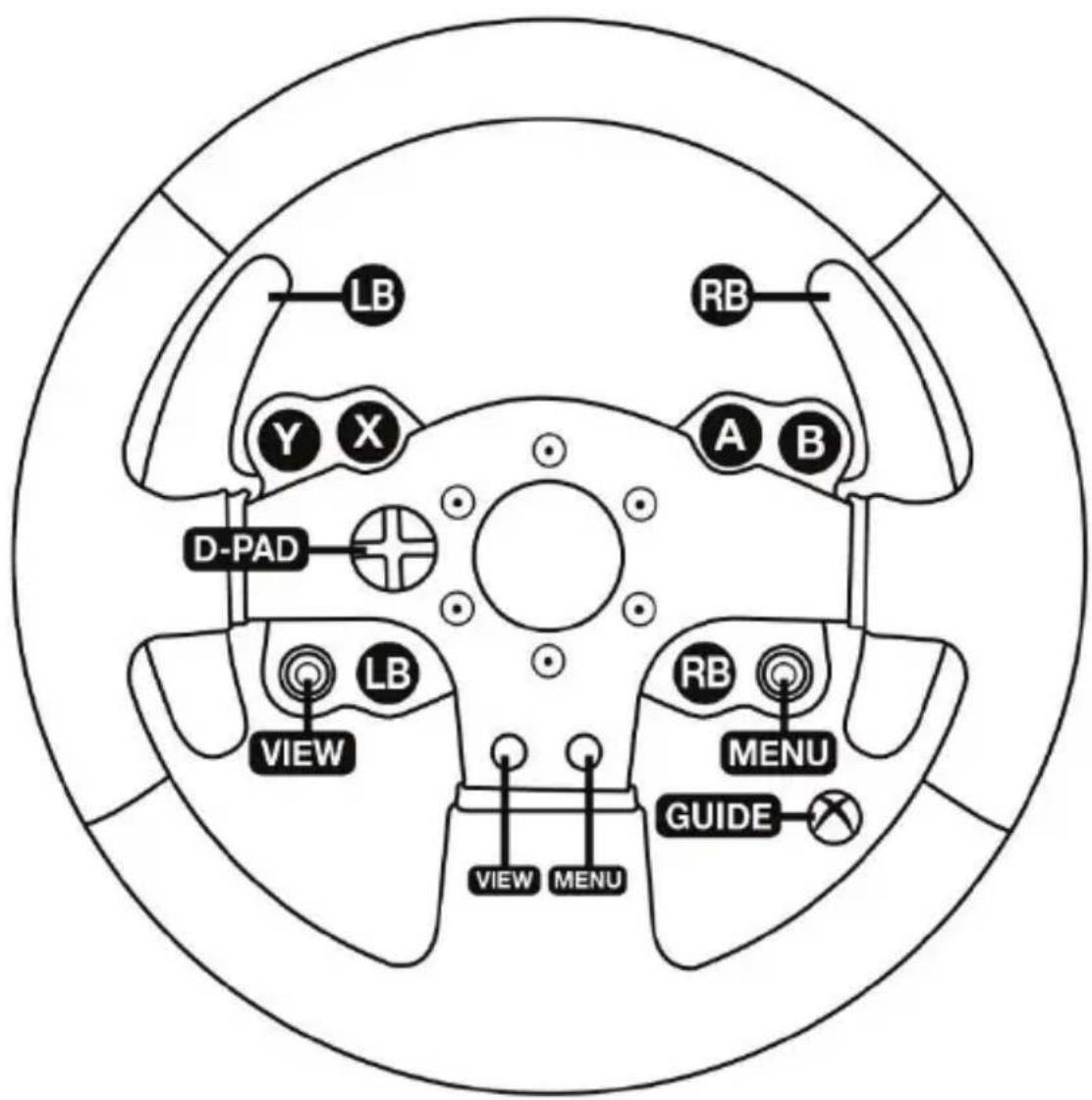

http://support.thrustmaster.com 스티어링 핸들/TMX Force Feedback /게임 세팅 을 클릭하십시오. 이 목록은 정기적으로 업데이트됩니다.9/14 XBOX ONE 매핑10/14 PC 용 레이싱 핸들 설정

1. PC 용 드라이버와 포스 피드백 소프웨어를 다운로드 하려면

http://support.thrustmaster.com 으로 이동하십시오. 스티어링 핸들/TMX 포스 피드백을 클릭한 후, 드라이버 선택하십시오.

2. 다운로드가 완료되면, 설치를 시작하고, 화면의 지시에 따라 핸들의 USB

플러그를 컴퓨터에 연결하여 설치를 완료합니다.

3. 설치가 완료되면 Finish(종료)를 클릭하고 컴퓨터를 다시 시작합니다.

4. Start/All Programs/Thrustmaster/FFB Racing Wheel/Control Panel(시작/모든

프로그램/Thrustmaster/FFB 레이싱 핸들/제어판)을 선택해서 게임 컨트롤러 창을

게임 컨트롤러 창에 레이싱 핸들의 이름인 Thrustmaster TMX 레이싱 핸들이 OK(확인) 상태 표시와 함께 나타납니다

5. Properties(속성)를 클릭하여 TMX 제어판에서 핸들의 환경을 설정합니다:

입력 테스트 탭: 동작 버튼, 방향 버튼, 핸들 및 페달 축 테스트 및 보기를 할 수 있으며, PC 게임에서 핸들의 회전 각도를 조정할 수 있습니다. 포스 테스트 탭: 12 가지 포스 피드백 효과를 테스트할 수 있습니다. 게인 설정 탭: PC 게임에서의 포스 피드백의 파워를 조정할 수 있습니다. 이제 레이싱 준비가 되었습니다!

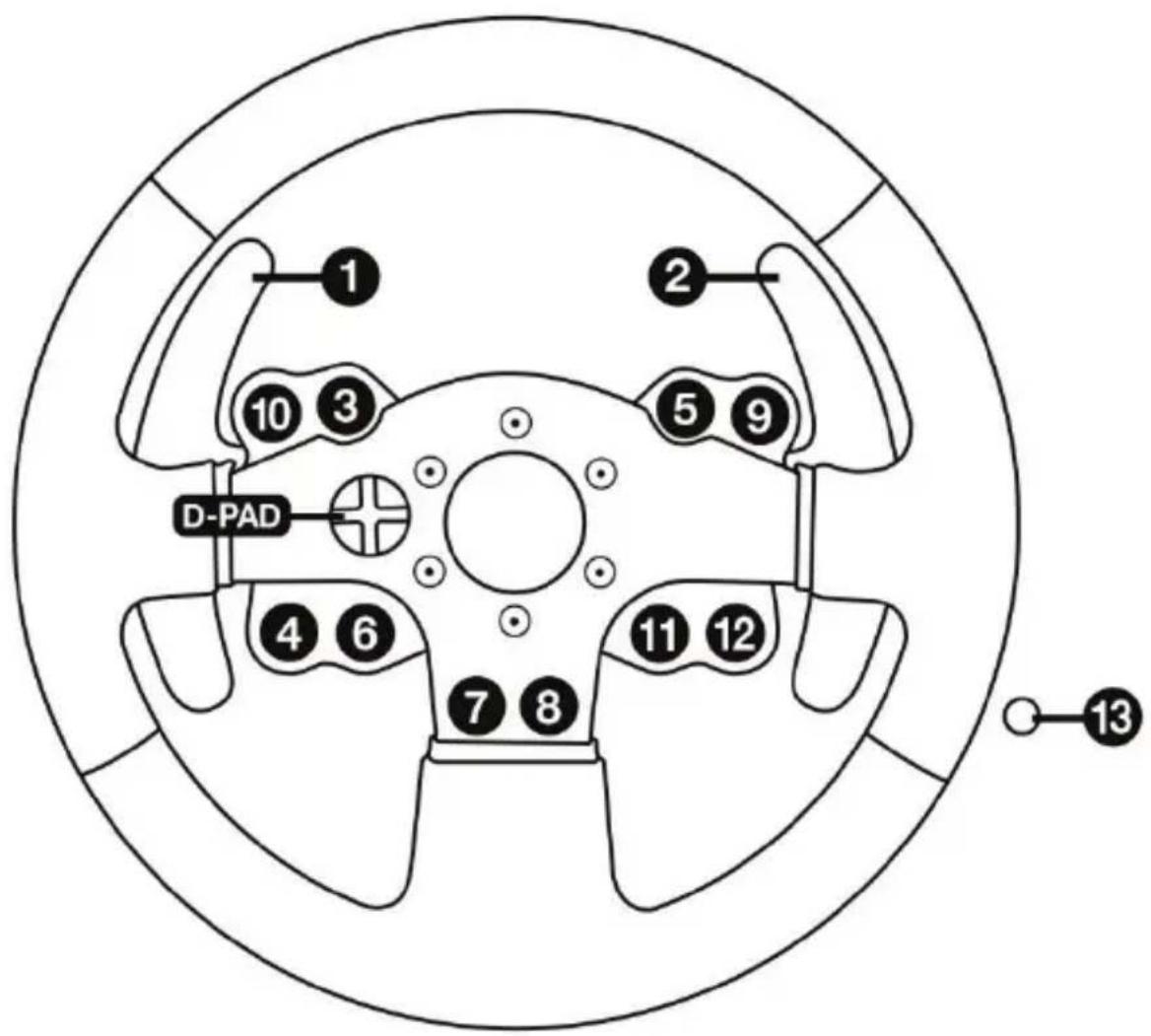

- PC 에서, OK (확인)을 눌러 게임을 시작하기 전에 게임 컨트롤러 창을 닫으십시오. - PC 에서, 게임 컨트롤러 창에서 이루어진 조정 사항은 귀하의 컴퓨터에만 저장됩니다 (따라서 Xbox One 에서는 적용되지 않음) - 핸들 펌웨어 버전은 TMX 포스 피드백 제어판 탭의 우측 상단 코너에 표시됩니다.11/14 PC 매핑12/14 레이싱 핸들 및 페달 세트 자동 보정 레이싱 핸들을 콘센트에 꽂고 레이싱 핸들의 USB 를 Xbox One 에 연결시키면 핸들이 자동으로 보정됩니다. 이 과정에서 레이싱 핸들은 왼쪽에서 오른쪽으로 신속하게 회전하여 900 도 각도를 커버한 후 중앙에서 멈춥니다.

자가보정 하는 동안 절대 레이싱 핸들을 건드리지 마십시오! (이 경우 부정확한 보정 및/또는 부상이 발생할 수 있습니다). 페달 세트 자동 보정 페달 세트가 콘솔에 연결되어 있는 경우 또는 게임 중인 경우에는 페달 세트를 절대로 레이싱 핸들 베이스에 연결하지 (또는 페달 세트를 베이스에서 분리하지) 마십시오(이로 인해 보정이 잘못될 수 있습니다). 레이싱 핸들을 콘솔에 연결하기 전에 반드시 페달 세트를 연결하십시오. 레이싱 핸들의 보정이 완료되고 게임이 시작된 후, 페달을 몇 번 누르면 자동으로

레이싱 핸들이 자가보정 중이거나 게임을 로딩하는 중에는 절대로 페달을 누르지

(이로 인해 보정이 잘못될 수 있습니다) 레이싱 핸들 및/또는 페달 세트가 올바로 작동하지 않거나 보정이 잘못된 것으로

콘솔 또는 PC 의 전원을 끈 후, 레이싱 핸들을 완전히 분리하십시오. 그 후, 모든 케이블 (전원 공급 케이블 및 페달 세트 포함)을 다시 연결하고 콘솔 또는 PC 및 게임을 다시 시작하십시오.13/14 MODE 버튼 및 표시등 (8) 페달 세트 MODE(모드) 버튼 TMX 포스 피드백에 포함된 페달 세트는 2개의 페달로 구성됩니다. 이 페달 세트를 이용하는 경우에는 표시등이 빨강색으로 점등되어 있어야 하며, 그렇지 않은 경우 가속 페달이 올바로 작동하지 않습니다. TMX 포스 피드백은 3개의 페달이 있는 Thrustmaster 페달 세트와도 호환가능하며(별도 판매), 가속 및 클러치 페달과의 전자식 교대가 가능합니다. 전자적으로 교대하려면 MODE (모드) 버튼 (8) 을 2 초 동안 누르기만 하면 됩니다. 레이싱 핸들의 내부 메모리에는 페달이 교대되었는지 여부가 저장됩니다.

MODE 버튼에 대한 다른 도움말 MODE 버튼 및 표시등에 대한 더 자세한 내용은 http://support.thrustmaster.com 에서 확인할 수 있습니다. 스티어링 핸들/TMX Force Feedback 을 클릭후매뉴얼/자주 묻는 질문 선택하십시오. 도움말 파일 및 자주 묻는 질문(이 설명서에는 포함되지 않음) 웹사이트 http://support.thrustmaster.com 으로 이동하십시오. 스티어링 핸들/TMX Force Feedback 을 클릭후매뉴얼/자주 묻는 질문 선택하십시오..14/14 COPYRIGHT © 2017 Guillemot Corporation S.A. 모든 권리 보유. Thrustmaster®는 Guillemot Corporation S.A.의 등록상표입니다. 다른 모든 상표는 해당 소유자의 자산입니다. 도면은 법적 구속력이 없습니다. 설명서의 내용, 설계 및 사양은 예고 없이 변경될 수 있으며, 국가마다 다르게 적용될 수 있습니다. 제조국: 중국 이 설명서를 보관하십시오. 색상 및 장식은 달라질 수 있습니다. 본 제품은 만 14 세 이상의 청소년과 관련된 모든 표준을 준수합니다. 본 제품은 만 14 세 미만의 아동이 사용하기에 적합하지 않습니다. www.thrustmaster.com
