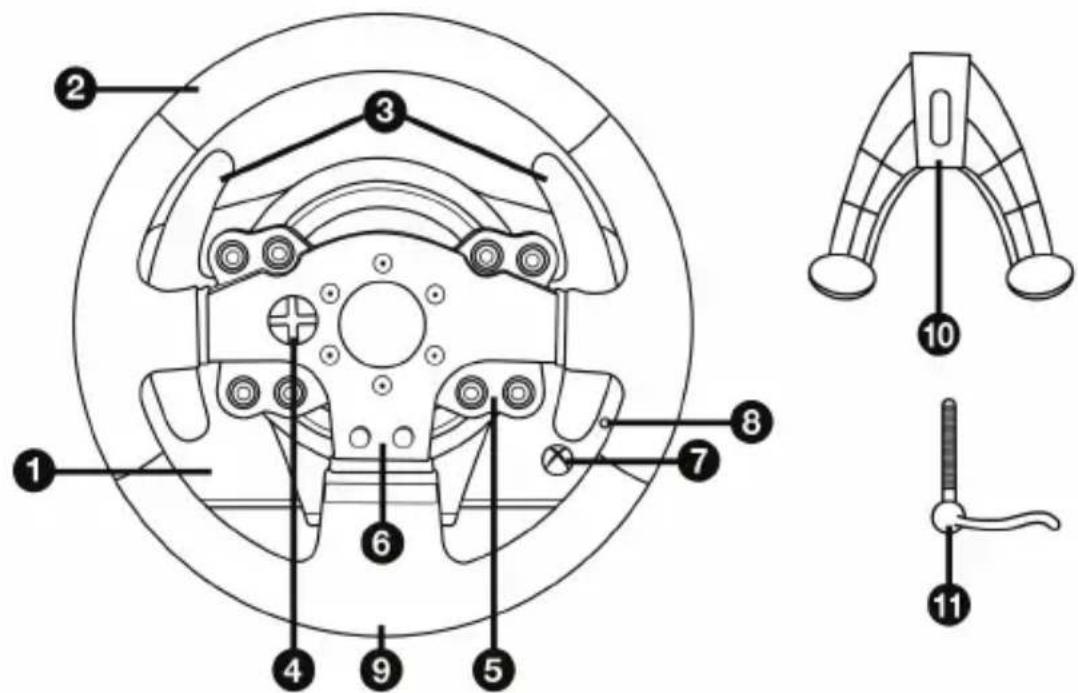

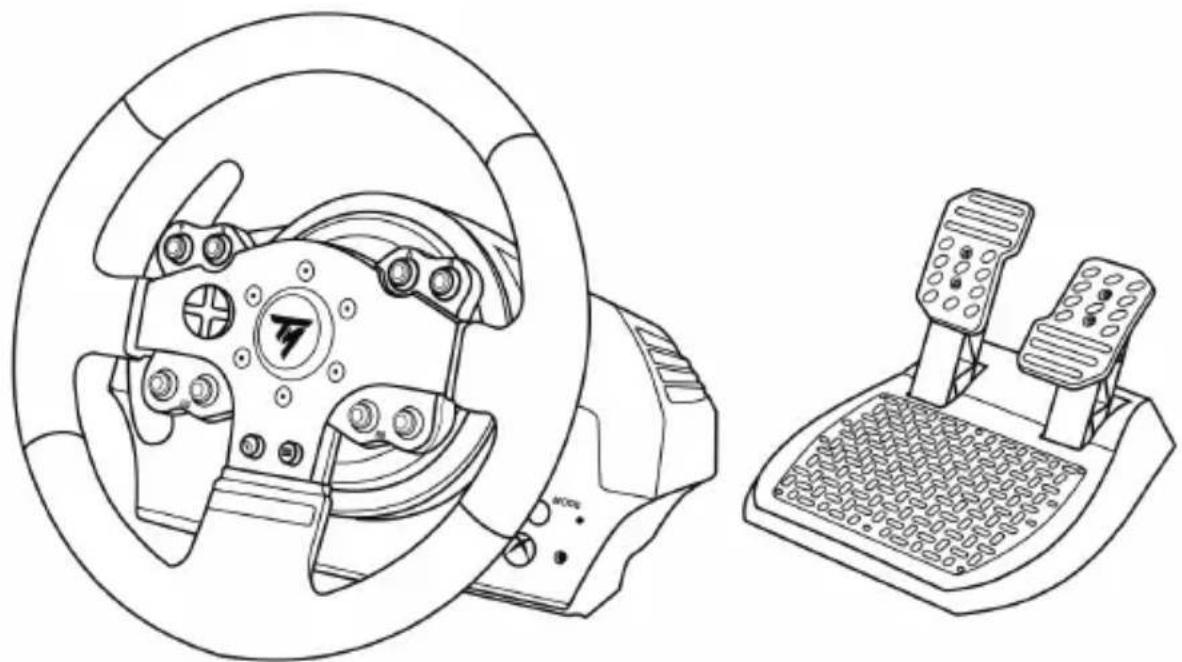

ACHTUNG! Um sicher zu stellen, daß Ihr TMX Rennlenkrad mit Spielen für Xbox One oder PC korrekt funktioniert, ist es eventuell erforderlich die automatischen Aktualisierungen für das Spiel zu installieren. (verfügbar, wenn Ihre Konsole oder Ihr PC mit dem Internet verbunden ist.)2/16 TECHNISCHE SPEZIFIKATIONEN 1 TMX Basis 2 Lenkkranz 3 2 sequenzielle Schaltwippen (Hoch & Runter) 4 Multidirektionales D-Pad 5 Actionbuttons 6 Actionbuttons 7 Xbox Guide Button + Weiße Leuchtanzeige 8 MODE Button + Rot/Grün Leuchtanzeige 9 Großes Schraubgewinde (für Befestigungs- System und Feststellschraube) 10 Befestigungssystem 11 Metallene Feststellschraube

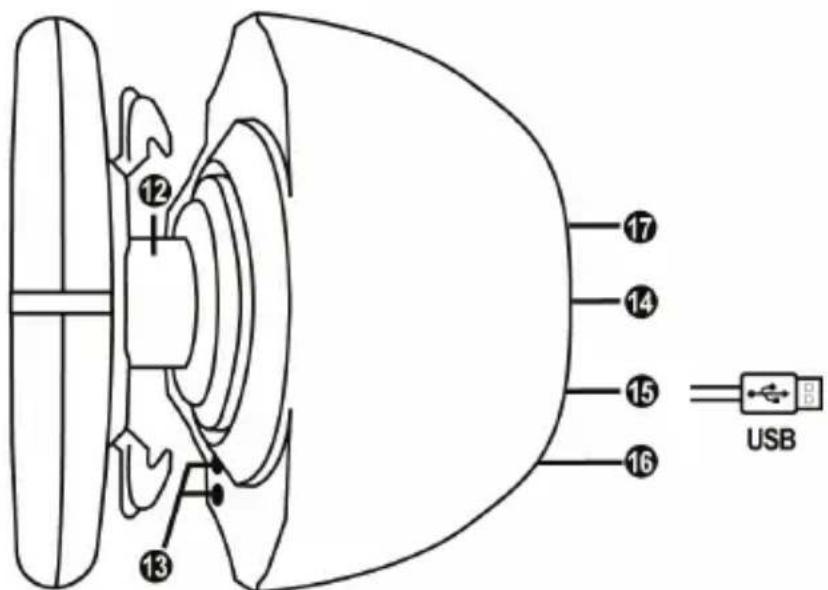

12 Steuerachse 13 Xbox Guide Button + Weiße Leuchtanzeige 14 Netzkabel oder Stromanschluss (Von Land zu Land unterschiedlich) 15 USB-Kabel und Stecker des Rennlenkrads 16 Getriebe-Anschluss (Getriebe wird separat erhältlich) 17 Pedalset-Anschluss3/16 WARNHINWEISE Bevor Sie dieses Produkt benutzen, lesen Sie bitte diese Dokumentation sorgfältig durch und bewahren Sie diese sicher auf, falls Sie später etwas nachlesen müssen. Warnung – elektrischer Schlag

• Lagern Sie das Produkt an einem trockenen Ort und setzen Sie es weder Staub noch direktem Sonnenlicht aus.

• Verdrehen Sie keine Kabel oder ziehen direkt an deren Steckern.

• Schütten Sie keine Flüssigkeiten auf das Produkt oder dessen Anschlüsse.

• Schließen Sie das Produkt nicht kurz.

• Zerlegen Sie das Produkt niemals, werfen es ins Feuer oder setzen es hohen Temperaturen aus.

• Nutzen Sie kein anderes Stromkabel als das mitgelieferte.

• Nutzen Sie das Stromkabel nicht, wenn dieses oder dessen Stecker brüchig oder beschädigt ist.

• Stellen Sie sicher, daß das Netzkabel richtig in die Steckdose gesteckt wurde und korrekt mit dem rückwärtigen Anschluss an der Rennlenkradbasis verbunden ist.

• Öffnen Sie niemals das Rennlenkrad. Es befinden sich keine vom Benutzer austauschbaren Teile im Innern. Jedwede Reparaturen müssen von einer vom Hersteller angegeben Werkstatt oder einem qualifizierten Techniker ausgeführt werden.

• Nutzen Sie ausschließlich vom Hersteller empfohlene Befestigungssysteme/Accessoires.

• Falls der Lenker sich ungewöhnlich verhält (seltsame Geräusche, Hitze oder Gerüche abgibt), stoppen Sie sofort dessen Benutzung, trennen das Stromkabel vom Netz und ziehen alle anderen Kabel ab.

• Sollten Sie den Lenker für eine längere Zeit nicht benutzen, trennen Sie diesen vom Stromnetz.

• Verwenden Sie ausschließlich nur das Netzteil, mit dem Ihr Lenkrad ausgestattet wurde (im Falle einer externen Stromversorgung).

• Die Steckdose sollte sich in der Nähe des Rennlenkrads befinden und leicht zugänglich sein. Lüftungsschlitze Achten Sie darauf keine der Lüftungsschlitze an der Lenkerbasis zu verdecken. Für eine optimale Belüftung beachten Sie bitte die folgenden Hinweise:

• Stellen Sie die Basis mindestens 10 cm entfernt von Wänden auf.

• Stellen Sie die Basis nicht in engen Zwischenräumen auf.

• Decken Sie die Basis niemals ab.

• Vermeiden Sie auf jeden Fall Staubbildung an den Lüftungsschlitzen. Benutzen Sie aus Sicherheitsgründen das Pedalset niemals barfuß oder in Socken. THRUSTMASTER ® ÜBERNIMMT KEINERLEI HAFTUNG BEI VERLETZUNGEN DURCH EINSATZ DES PEDALSETS OHNE SCHUHE. Warnung - Verletzungen durch Force Feedback und wiederholte Bewegungen Spielen mit einem Force-Feedback-Lenkrad kann Muskel- oder Gelenkschmerzen verursachen. Um Probleme zu vermeiden:

• Vermeiden Sie längere Spielzeiten.

• Pausieren Sie für 10 bis 15 Minuten nach einer Stunde Spiel.

• Wenn Sie irgendeine Müdigkeit oder Schmerzen in den Händen, Handgelenken, Armen, Beinen oder Füßen fühlen, unterbrechen Sie das Spiel und ruhen für ein paar Stunden, bevor Sie wieder zu spielen beginnen.4/16 Achtung – Verletzungen durch Force Feedback und wiederholte Bewegungen (Fortsetzung)

• Wenn Sie wieder zu spielen beginnen und die oben beschriebenen Symptome oder Schmerzen weiterbestehen, unterbrechen Sie das Spiel und konsultieren Sie Ihren Arzt.

• Außerhalb der Reichweite von Kindern aufbewahren.

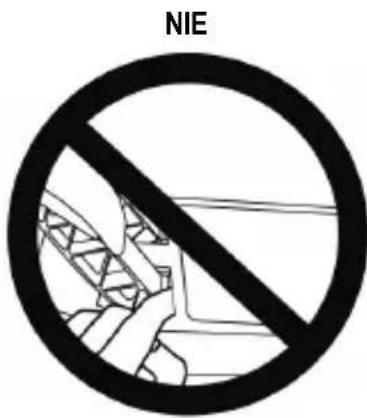

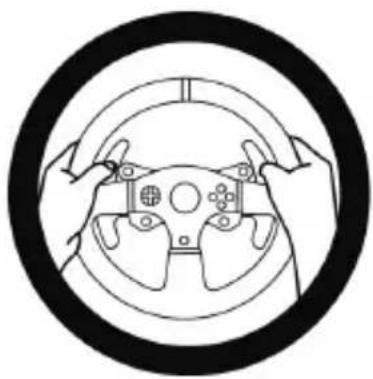

• Lassen Sie immer beide Hände während des Spielens am Lenkrad positioniert, ohne dieses völlig loszulassen.

• Plazieren Sie Ihre Hände oder Finger während des Spielens niemals unter die Pedale oder in deren Nähe.

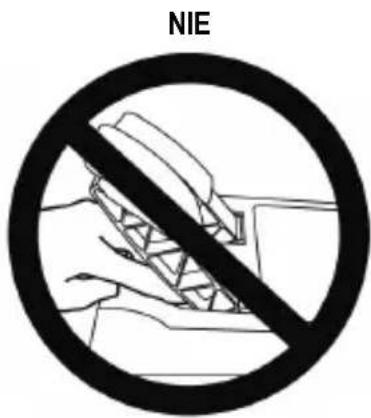

• Stecken Sie weder Ihren Arm noch Ihre Hand während der Kalibrierung oder im Spiel durch die Speichen des Lenkkranzes.

• Überprüfen Sie den festen Sitz der Lenkerbasis entsprechend der Anleitungen dieses Handbuches.

Produkt nur für den Gebrauch von Personen über 14 Jahre oder älter SCHWERES PRODUKT

Lassen Sie das Produkt niemals auf sich oder andere fallen!

Achtung – Quetschgefahr am Pedalset während des Spielens

• Bewahren Sie das Pedalset außerhalb der Reichweite von Kindern auf.

• Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Seiten der Pedale.

• Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalrückseite.

• Bringen Sie während des Spielens niemals Ihre Finger auf oder in die Nähe der Pedalvorderseite.

Achtung – Quetschgefahr am Pedalset nach dem Spielen

• Bewahren Sie das Pedalset sicher außerhalb der Reichweite von Kindern auf.

Die in Ihrer Rennlenkradbasis enthaltene Firmware kann durch eine produktverbessernde und aktuellere Firmware aktualisiert werden. Um die aktuelle Version der Firmware Ihres Rennlenkrads anzuzeigen und ob eine Aktualisierung eventuell verfügbar ist, rufen Sie auf Ihrem PC die Website http://support.thrustmaster.com auf. Klicken Sie bitte auf Lenkräder / TMX Force Feedback. Wählen Sie dann Firmware und folgen der Anleitung, die die Prozedur zum Herunterladen und zur Installation beschreibt.6/16

EINSTELLEN DER PEDALNEIGUNG

Die Pedalneigung ist verstellbar. Die Einstellinstruktionen für jedes Pedal sind auf der Website http://support.thrustmaster.com erhältlich. Dann klicken Sie auf Lenkräder / TMX Force Feedback und wählen dann Benutzerhandbuch.

BEFESTIGEN DES RENNLENKRADS

Befestigen Sie das Rennlenkrad auf einem Tisch oder einen Schreibtisch

1. Plazieren Sie den Lenker auf einem Tisch oder einer anderen waagerechten, ebenen und

stabilen Oberfläche.

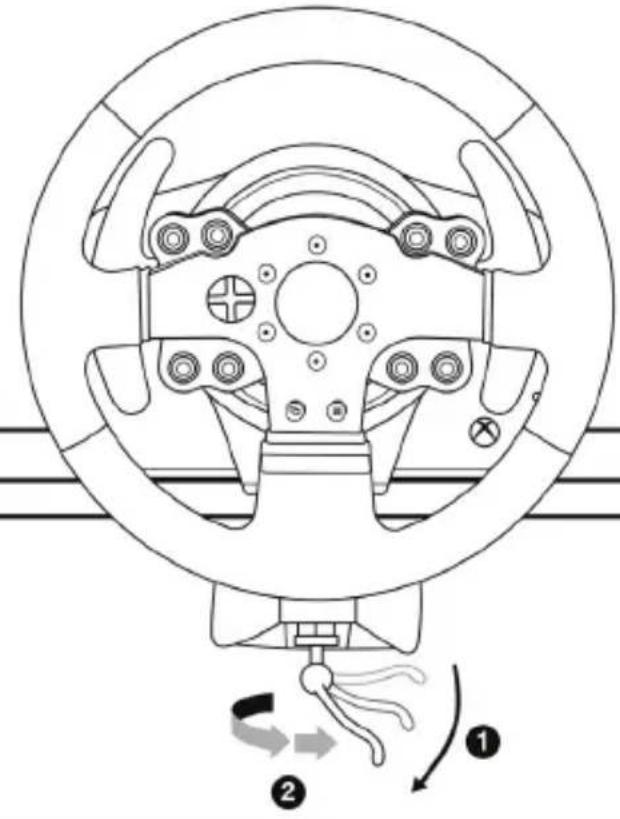

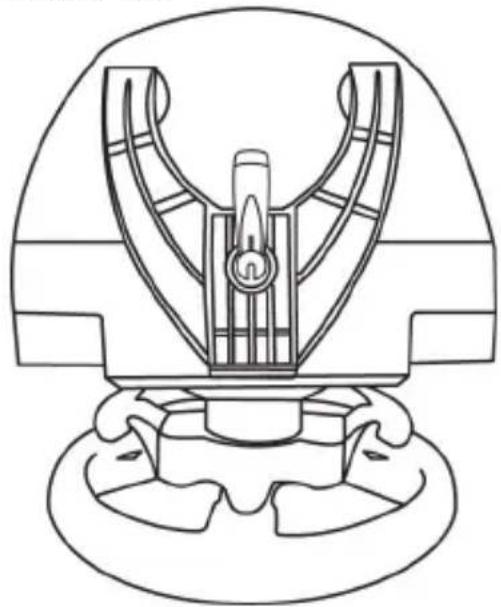

2. Stecken Sie die Befestigungsschraube (11) in das Befestigungssystem (10). Ziehen Sie dann die

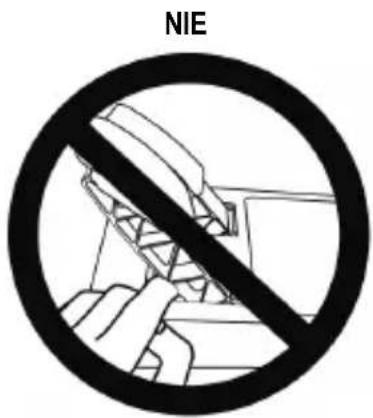

Schraube entgegen dem Uhrzeigersinn im Schraubgewinde (9) unterhalb des Geräts, bis der Lenker sicher und perfekt stabil auf der Oberfläche montiert ist. IMMER NIE

ACHTUNG: Ziehen Sie die Schraube niemals ohne das Befestigungssystem fest! (Dies könnte Ihr Rennlenkrad beschädigen).7/16

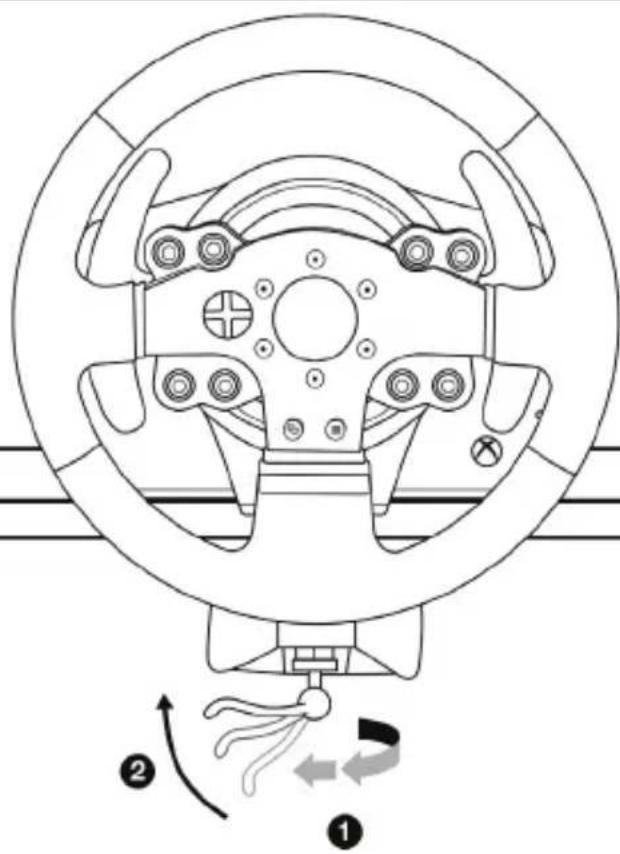

MONTAGE / ABMONTIEREN RICHTUNG Montieren: Drehen der Schraube entgegen dem Uhrzeigersinn Abmontieren: Drehen der Schraube im Uhrzeigersinn8/16

Montage des Pedalsets in ein Cockpit

1. Montieren Sie das Pedal-Set mittels der darunter liegenden, kleinen Gewindebohrungen.

2. Drehen Sie zwei M6 Schrauben (nicht enthalten) durch die Cockpit-Ablage und führen diese in

die beiden kleinen Schraubgewinde unterhalb des Pedalsets. Achtung: Die Länge der beiden M6 Schrauben sollte die Dicke der Ablage plus zusätzlich 10 mm nicht überschreiten. Längere Schrauben könnten die internen Komponenten des Pedalsets beschädigen. Layout-Diagramme für Cockpits (zur Positionierung der Rennlenkradbasis und/oder des Pedalsets) stehen auf http://support.thrustmaster.com zur Verfügung: Dann klicken Sie auf Lenkräder / TMX Force Feedback und wählen dann Benutzerhandbuch oder FAQ aus. MONTAGE DES RENNLENKRADS AN DER XBOX ONE

1. Verbinden Sie das Pedalset mit dem Anschluss (17) auf der Rückseite der Rennlenkradbasis.

2. Verbinden Sie das Netzkabel mit dem Anschluss (14) auf der Rückseite der Rennlenkradbasis.

3. Stecken Sie das Netzkabel in eine Steckdose mit der richtigen Spannung.

4. Stecken Sie den USB-Stecker des Rennlenkrads (15) in einen der USB-Anschlüsse an dem

5. Nachdem Ihr System eingeschaltet wurde, kalibriert sich Ihr Rennlenkrad automatisch selbst.

Sie können nun an den Start gehen und Ihr Rennen bestreiten! - Eine Liste der mit dem TMX Force Feedback kompatiblen Spiele für Xbox One ist verfügbar auf: http://support.thrustmaster.com (in der Sektion Lenkräder / TMX Force Feedback). Diese Liste wird regelmäßig aktualisiert.9/16

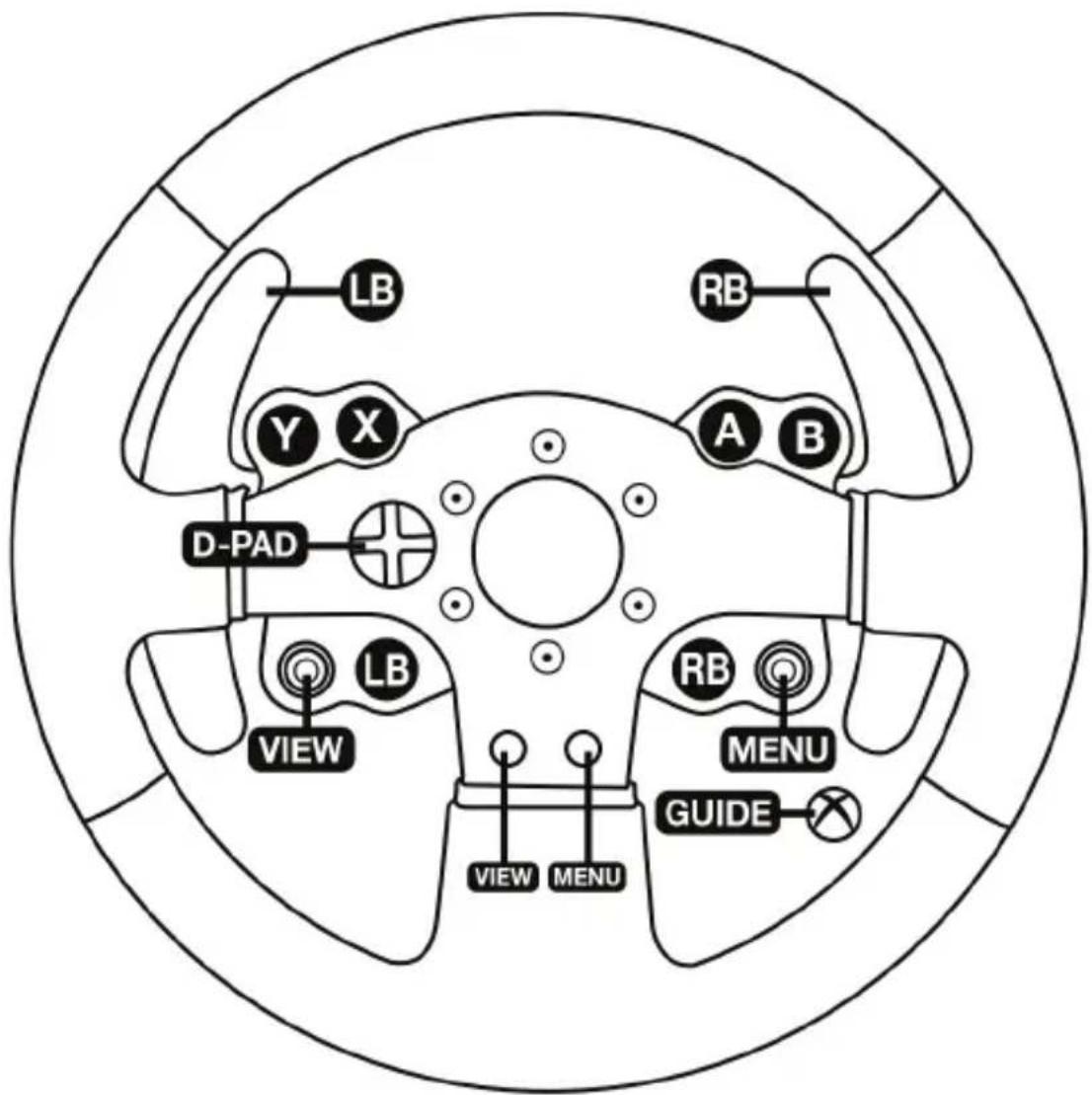

XBOX ONE MAPPING10/16

EINRICHTEN DES RENNLENKRADS FÜR DEN PC

1. Gehen Sie auf http://support.thrustmaster.com zum Herunterladen der Treiber und der Force

Feedback Software für PC. Dazu klicken Sie auf Lenkräder / TMX Force Feedback und wählen dann Treiber aus.

2. Nach dem Herunterladen starten Sie die Installation und folgen den Anweisungen auf dem

Bildschirm, um den USB-Stecker des Lenkers an einen freien USB-Anschluß des Computers anzuschließen und die Installation zu komplettieren.

3. Nach Beenden der Installation klicken Sie auf Beenden und starten Ihren Computer neu.

4. Wählen Sie Start / Alle Programme / Thrustmaster / FFB Racing Wheel / Control Panel, um das

Fenster für den Game-Controller zu öffnen. In diesem Fenster wird der Name des Rennlenkrads – Thrustmaster TMX Racing Wheel – mit einem OK-Status angezeigt.

5. Klicken Sie auf Eigenschaften, um Ihr Lenkrad mittels der TMX Steuerkonsole zu konfigurieren:

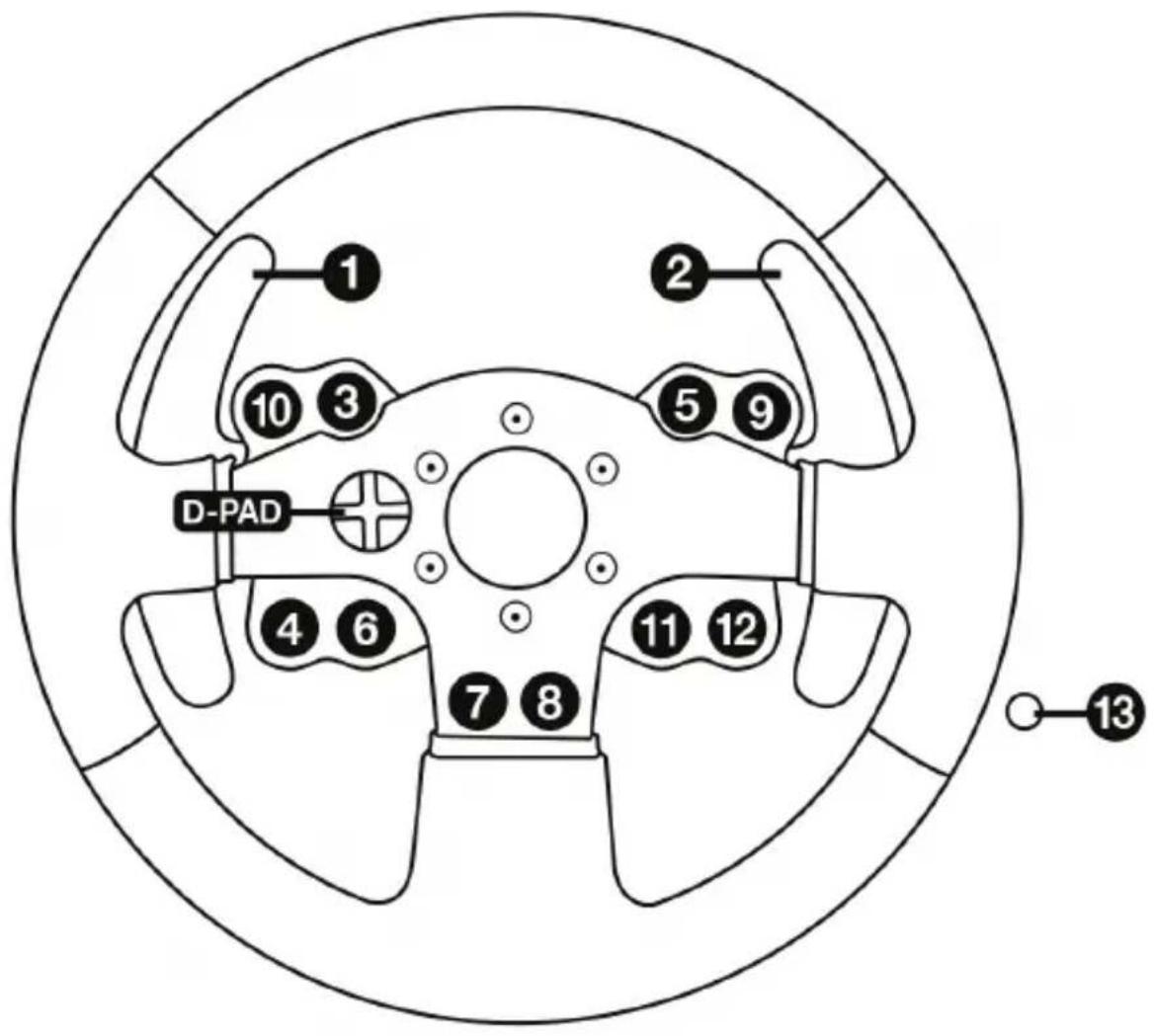

• Tabulator „Test Eingabe“: Ermöglicht das Testen und Beobachten der Actionbuttons, der Richtungsbuttons, des Lenkers sowie der Pedalachsen und das Einstellen des Rotationswinkels des Lenkrades bei Ihren PC-Spielen.

• Tabulator “Test Forces”: Ermöglicht das Testen der 12 Force-Feedback-Effekte.

• Tabulator „Verstärkungseinstellungen“: Ermöglicht das Einstellen der Stärke der Force-Feedback- Effekte in Ihren PC-Spielen. Sie sind nun spielbereit! Allgemeine Hinweise: - Bevor Sie Ihr Spiel starten, klicken Sie auf OK, um das Game-Controller Fenster zu schließen. - Alle Einstellungen, die Sie im Game-Controller Fenster vorgenommen haben, werden auf Ihrem Computer gespeichert (und haben somit keinen Einfluss auf der Xbox One). - Die Firmwareversion Ihres Lenkers wird in der oberen rechten Ecke neben den Tabulatoren in der Steuerkonsole für den TMX Force Feedback angezeigt.11/16

Das Rennlenkrad kalibriert sich automatisch selbst beim Anschluss desselben an die Stromversorgung und den USB-Anschluss an die Xbox One. Während dieser Phase dreht sich der Lenkkranz schnell nach rechts und links und deckt dabei einen Rotationswinkel von 900° ab. Danach stoppt der Lenkkranz in der mittigen Position. WARNUNG: Berühren Sie das Rennlenkrad niemals während der Kalibrierungsphase (Dies kann zu Kalibrierungsfehlern und/oder Verletzungen führen.)

AUTOMATISCHE KALIBRIERUNG DES PEDALSETS

Verbinden/Trennen Sie das Pedalset niemals mit/von der Rennlenkradbasis, wenn diese mit dem System verbunden ist oder während eines Spiels. Dies kann zu Kalibrierungsfehlern führen. Schließen Sie das Pedalset ausschließlich nur an das Rennlenkrad an, bevor dieser an das System angeschlossen ist. Nach der Selbstkalibrierung des Lenkers und nach dem Spielstart werden die Pedale nach mehrmaligem Niederdrücken automatisch kalibriert. WARNUNG: Betätigen Sie die Pedale niemals während der Selbstkalibrierung des Lenkers oder während ein Spiel geladen wird!! (Dies kann zu Kalibrierungsfehlern führen.) Falls Ihr Rennlenkrad und/oder das Pedalset nicht ordnungsgemäß funktionieren oder die Kalibrierung nicht korrekt zu sein scheint: Schalten Sie Ihr System (Konsole oder PC) aus. Trennen Sie das Rennlenkrad komplett von dem System. Schließen Sie die Kabel (auch Netz- und Pedalset-Kabel) erneut an. Starten Sie dann Ihr System und das Spiel neu.13/16 MODE-BUTTON UND LEUCHTANZEIGE (8) MODE-Button für das Pedalset Das inklusive Pedalset des TMX Force Feedback hat 2 Pedale. Sollten Sie dieses Pedalset nutzen, vergewissern Sie sich, daß die Leuchtanzeige rot anzeigt. Andernfalls funktioniert das Gaspedal nicht korrekt. Das TMX Force Feedback ist kompatibel mit Thrustmasters Pedalsets, die 3 Pedale aufweisen (separat erhältlich).Diese versetzen Sie in die Lage die Gas- und Kupplungspedale elektronisch zu vertauschen. Um dies zu bewerkstelligen, drücken Sie einfach den MODE-Button (8) für 2 Sekunden. Der interne Speicher des Rennlenkrads speichert, ob die Pedale vertauscht wurden oder nicht.

GAS- UND KUPPLUNGSPEDALE

Farbe der MODE Leuchtanzeige (6) NORMAL ROT VERTAUSCHT

Andere Hinweise für den MODE-Button Um mehr über den MODE-Button und die Leuchtanzeige zu erfahren, besuchen Sie bitte die Website http://support.thrustmaster.com. Dann klicken Sie auf Lenkräder / TMX Force Feedback und wählen dann Benutzerhandbuch oder FAQ aus. HILFE UND HÄUFIG GESTELLTE FRAGEN (in diesem Handbuch nicht enthalten) Gehen Sie bitte auf http://support.thrustmaster.com. Dann klicken Sie auf Lenkräder / TMX Force Feedback und wählen dann Benutzerhandbuch oder FAQ aus.14/16 Kunden-Garantie-Information Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie, France (fortfolgend “Guillemot”) garantiert Kunden weltweit, daß dieses Thrustmaster Produkt frei von Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in dem der Kunde zum Zeitpunkt des Erwerbs eines Thrustmaster Produktes wohnhaft ist. Sollte eine entsprechende Regelung in dem entsprechenden Land nicht existieren, umfasst die Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des Thrustmaster Produktes. Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie unverzüglich den technischen Kundendienst, der die weitere Vorgehensweise anzeigt. Wurde der Defekt bestätigt, muß das Produkt an die Verkaufsstelle (oder an eine andere Stelle, je nach Maßgabe des technischen Kundendienstes) retourniert werden. Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des technischen Kundendienstes, entweder ausgetauscht oder repariert werden. Sollte während der Garantiezeit das Thrustmaster Produkt einer derartigen Instandsetzung unterliegen und das Produkt während eines Zeitraums von mindestens sieben (7) Tagen nicht benutzbar sein, wird diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist läuft ab dem Zeitpunkt, an dem der Wunsch des Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das fragliche Produkt zur Instandsetzung zur Verfügung steht, falls das Datum, an dem das Produkt zur Instandsetzung zur Verfügung steht, dem Datum des Antrags auf Intervention nachfolgt. Wenn nach geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer Tochtergesellschaften auf die Reparatur oder den Austausch des Thrustmaster Produktes (inklusive Folgeschäden). Wenn nach geltendem Recht zulässig, lehnt Guillemot alle Gewährleistungen der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab. Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein Schaden durch unsachgemäßen oder missbräuchlichen Gebrauch hervorgerufen wurde, sowie durch Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinem anderen Grund – aber nicht durch Material- oder Herstellungsfehler (einschließlich, aber nicht beschränkt auf, die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht mitgeliefert wurden); (2) Falls das Produkt für eine andere Nutzung als zum privaten Hausgebrauch, einschließlich für professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe) verwendet wird; (3) Im Falle der Nichteinhaltung der durch den technischen Support erteilten Anweisungen; (4) Durch Software. Die besagte Software ist Gegenstand einer speziellen Garantie; (5) Bei Verbrauchsmaterialien (Elemente, die während der Produktlebensdauer ausgetauscht werden, wie z. B. Einwegbatterien, Ohrpolster für ein Audioheadset oder für Kopfhörer); (6) Bei Accessoires (z. B. Kabel, Etuis, Taschen, Beutel, Handgelenk-Riemen); (7) Falls das Produkt in einer öffentlichen Versteigerung verkauft wurde.Diese Garantie ist nicht übertragbar. Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf Konsumgüter im Land der/der Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.15/16 Zusätzliche Gewährleistungsbestimmungen Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische Kundendienst der einzige autorisierte Partner zum Öffnen und/oder Instandsetzen jedweden Thrustmaster-Produkts ist (mit Ausnahme von irgendwelchen Instandsetzungsprozeduren, die der Kunde nach Maßgabe des technischen Kundendienstes und durch schriftliche Instruktionen sowie der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage ist durchzuführen – zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen Geheimhaltung des Instandsetzungsverfahrens). Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgeheimnisse zu schützen, bietet Guillemot grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzteile für alle Thrustmaster Produkte an, deren Garantiezeit abgelaufen ist. Haftung Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend "Guillemot") und ihre Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind, ab: (1) das Produkt wurde modifiziert, geöffnet oder geändert; (2) Nichtbefolgung der Montageanleitung; (3) unangebrachte Nutzung, Fahrlässigkeit, Unfall (z. B. ein Aufprall); (4) normalem Verschleiß; (5) Die Verwendung des Produkts für jedwede andere Nutzung als zum privaten Hausgebrauch, einschließlich professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe). Wenn nach anwendbarem Recht zulässig, lehnen Guillemot und seine Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material- oder Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert wurden), ab. TECHNISCHER SUPPORT http://support.thrustmaster.com16/16 COPYRIGHT © Guillemot Corporation S.A. 2017. Alle Rechte vorbehalten. Thrustmaster
