Producttype	Simulatiestuur met force feedback
Merk	Thrustmaster
Model	TMW Pro Force Feedback (PC)
Compatibele platforms	PC
Force feedback-technologie	Force feedback met riemaandrijving
Rotatiehoek	900° (instelbaar van 270° tot 900° in het PC-configuratiescherm)
Aantal knoppen	10 actieknoppen + richtingskruis + 2 sequentiële hendels
Inbegrepen pedaalset	Ja, pedaalset met 2 pedalen (gas en rem) met verstelbare helling
Connectiviteit	USB (vaste kabel) + externe stroomaansluiting
Voeding	Externe voedingsadapter (stroomkabel inbegrepen)
Bevestigingssysteem	Bevestiging met spanschroef en bevestigingssysteem voor tafel of bureau
Inhoud van de doos	Stuurbasis, stuur, pedaalset, USB-kabel, stroomkabel, bevestigingssysteem, spanschroef, documentatie
Garantie	2 jaar (EU) vanaf levering, 1 jaar buiten EU indien geen conformiteitsactie
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen chemicaliën. Vermijd stof op de ventilatieroosters.
Veiligheid	Het apparaat niet openen, alleen de meegeleverde voeding gebruiken, buiten bereik van kinderen houden, de instructies voor force feedback en pedaalset opvolgen.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Neem contact op met technische ondersteuning voor reparaties.
Algemene informatie	Gemaakt in China. © 2017 Guillemot Corporation S.A. Thrustmaster is een geregistreerd handelsmerk.

Veelgestelde vragen - TMW Pro Force Feedback (PC) THRUSTMASTER

Hoe kalibreer ik het stuur en de pedalen?

Hoe werk ik de firmware van het stuur bij?

Hoe keer ik de gas- en koppelingspedalen om?

Hoe installeer ik het stuur op een pc?

Hoe installeer ik het stuur op Xbox One?

Wat moet ik doen als het stuur niet goed werkt?

Hoe pas ik de helling van de pedalen aan?

Hoe bevestig ik het stuur op een tafel?

Waar dient de MODE-knop en het indicatorlampje voor?

Waar vind ik de lijst met compatibele Xbox One-spellen?

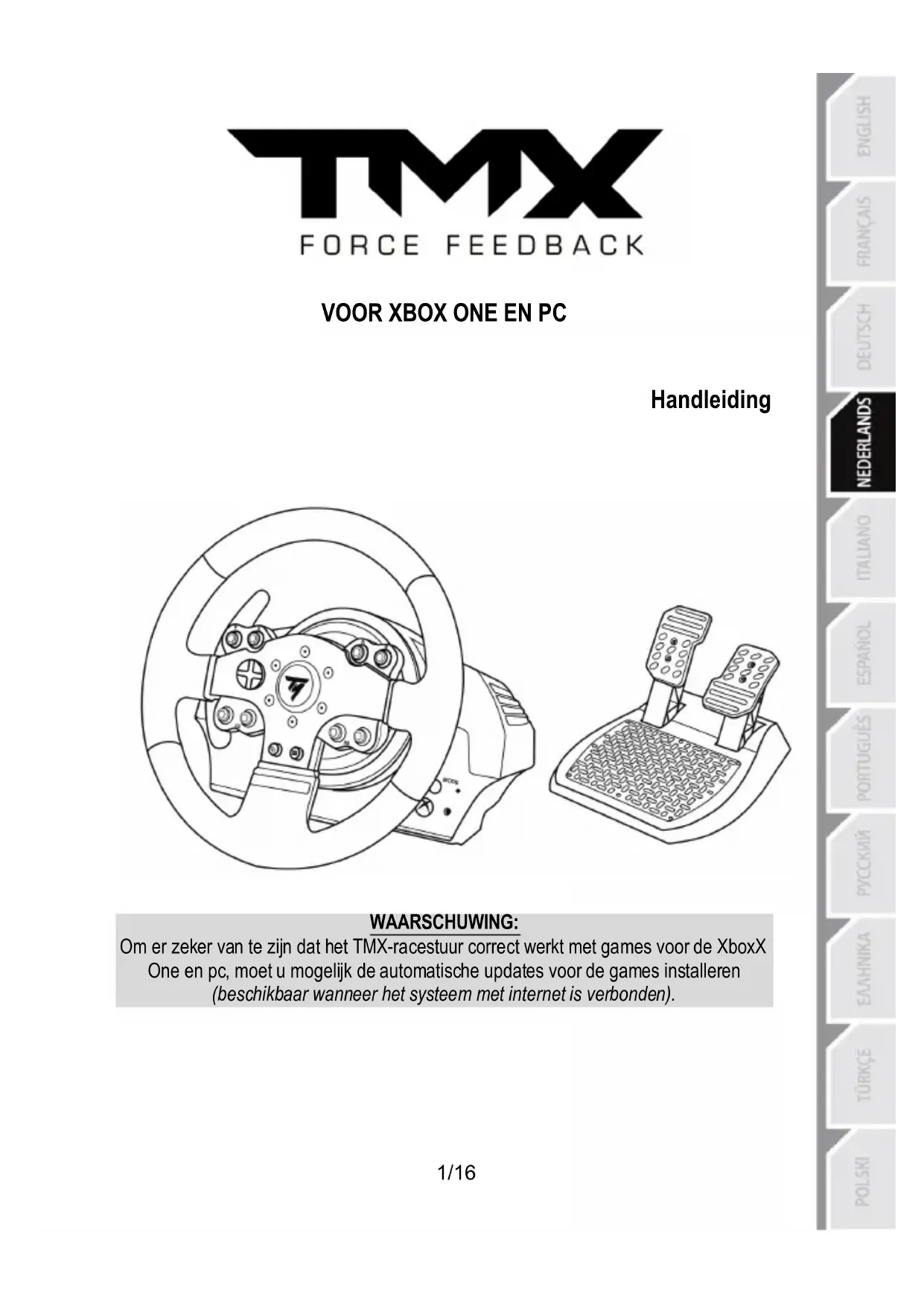

GEBRUIKSAANWIJZING TMW Pro Force Feedback (PC) THRUSTMASTER

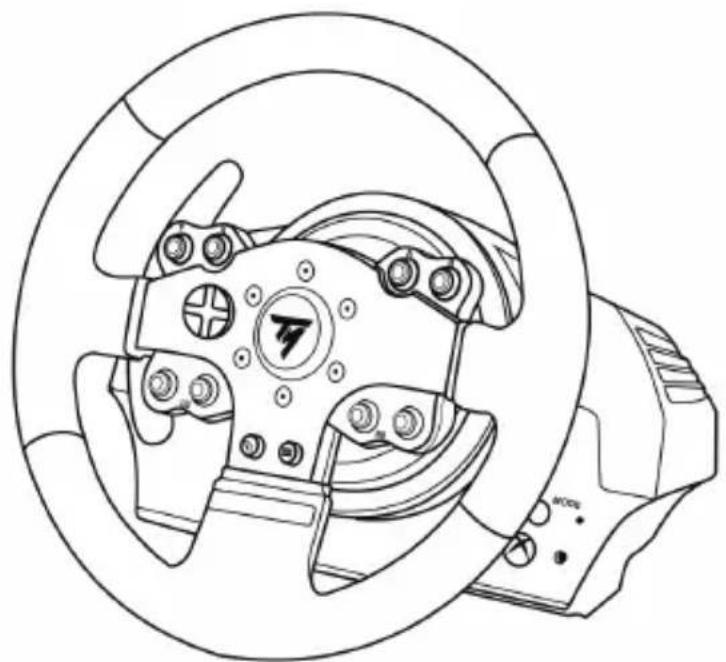

Om er zeker van teল dat het TMX-racestuur correct werkt met games voor de XboxOne en pc, moet u möglichk de automatische updates voor de games installeren (beschikbaar wanner het systeem met internet is verbonden).

1 TMX-voet
2 Stuur
3 2 sequentiele schakelflippers (Up & Down)
4 Multidirectionele D-Pad
5 Actieknoppen
6 Actieknoppen

7 Xbox Guide-knop + Witte indicator
8 MODE-knop ^+ rood/groen-indicator
9 Groot schroefgat (voor bevestigingsystem en -schroef)
10 Bevestigingsystem
11 Metalen bevestigingschroef

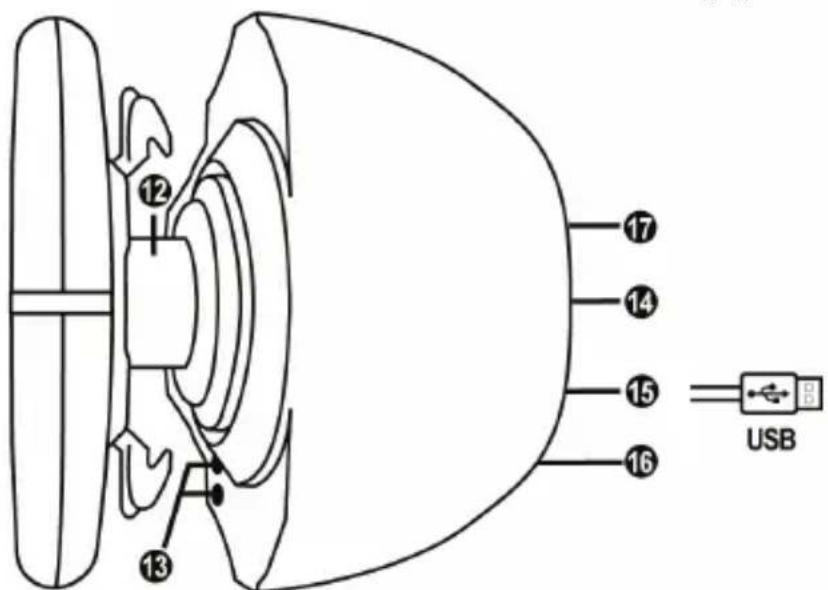

12 Stuuras
13 Xbox Guide-knop + Witte indicator
14 Voedingskabel of connector voor netstroom (kan per land verschillen)

15 USB-kabel en -connector voor racestuur
16 Connector voor versnellingsbak (versnellingsbak worden apart verkocht)
17 Connector voor pedaalset

WAARSCHUWINGEN

Lees, voordat u dit product gebruikt, deze handleiding zorgvuldig door en bewaar hem om eventueel op een laterijdstip te konnen raadplegen.

Waarschuwing -Elektrische schok

• Berg dit product op een droge plek op, uit dezon en stofvrij.
• Trek nooit te hard aan een kabel of connector en zorg dat er geen knikken in kabelskommen.
• Mors geen vloeistoffen op het product of op een connector.
• Veroorzaak geen kortsluiting.
• Haal het product nooituit elkaar,gooi het Niet in het vuur en stel het Niet bloot aan hoge temperaturen
• Gebruik geen andere netstroomkabel dan de kabel meegeleverd bij het racestuur.
• Gebruik de netstroomkabel nooit als de kabel, de stekkers of de connectoren zich beschadigd, gespleten of gebroken.
• ControllerDat de netstroomkabel correct is aangesloten op het stopcontact en correct is aangesloten op dechterzijde van de voet van het racestuur.
• Maak het stuur Niet open. Er bevinden zich geen door de gebruiker te onderhonden of repareren onderdelen in. Alle reparations dienen te worden uitgevoerd door de fabrikant,haar bevoegde vertegenwoordiger of een gekwalificeerd technicus.
• Gebruik alleen door de fabrikant goedgekeurde hulpstukken en accessoires.
• Als het raceestuur zich vreemd gedraagt, bijvoorbeeld door rare geluiden te make, heet te worden of te stinken, stop dan onmiddelijk met het gebruik, haal de stekker uit het stopcontact en maak alle andere kabels los.
• Als het raceestuur langereijd Niet worden gebruikt, haal dan de stekker uit het stopcontact.
• Gebruik indien uw racestuur gebruik maakt van een externe voedingsadapter, uitsluitend de bij uw apparatusaat meegeleverde adapter.
• Het stopcontact moet in de buurt van de apparatuur�ijen en moet goed bereikbaar�ijn.

Ventilateopeningen

Blokkeer nooit de ventilatieopeningen op de voet van het stuur. Aanwijzingen voor optimale ventilatie:

• Plaats de voet van het stuur minimaal 10 cm van een muur.
• Plaats de voet Niet in een krappen ruimte.
• Leg nooitiets over de voet heen.
• Zorg dat de ventilatieopengingen stofvrij blijven.

Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden bediend of met alleen Sokken aan. THRUSTMASTER WIJST ELKE VERANTWOORDELijkHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN.

Waarschuwing - Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen

Gamen met een Force Feedback-stuur kan leiden tot bijn in de gewrichten of de spieren. Hoe voorkomt u problemen:

• Vermijd langdurige gamesssies.
• Neem na elkuar gamen een pauze van 10 tot 15 minuten.
• Stop met gamen bij last van vermoeidheid of pijn in handen, polsen, Armen, voeten of benen, en rust een paar uur voordat u weever der gaat met gamen.

bewegingen (vervolg)

• Stop al het gamen als de hierboven beschreven symptomen van bijn of ongemak blijven aanhouden tijdens het gamen en raadpleeg eenuisarts.
• Houd het stuur, de voet en de pedaalset buiten het bereik van kinderen.

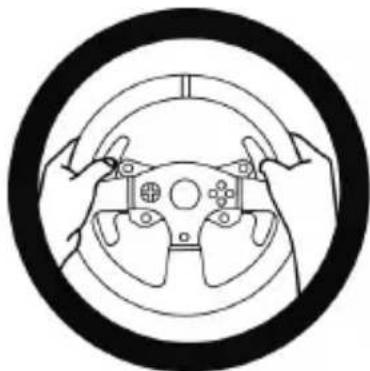

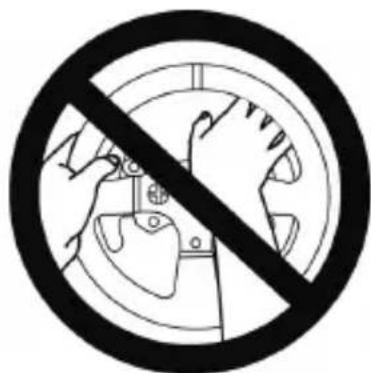

• Houdijdens het gamen alsijd twee handen aan het stuur op de juiste stand en LAST het stuur nooit helemaal los.
• Zorg er tijdens het gamen voor dat handen of vingers nooit in de buurt van of onder de pedalen of de pedaalset komen.

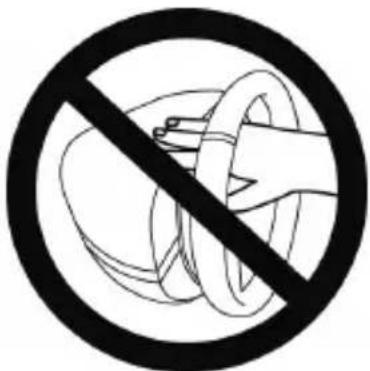

• Steekijdens het kalibreren en gamen nooit een vinger, hand of arm door de openings van het racestuur.
• Zorg er voor dat de voet van het racestuur stevig vast zit, zoals beschreven in deze handleiding.

Product mag alleen verplaatst worden door gebruikers van 14aar of ouder

ZWAAR PRODUCT
Wees voorzichtig en LAST het product Niet op uzelf of iemand anders vallen!

ALTijd NOOIT NOOIT

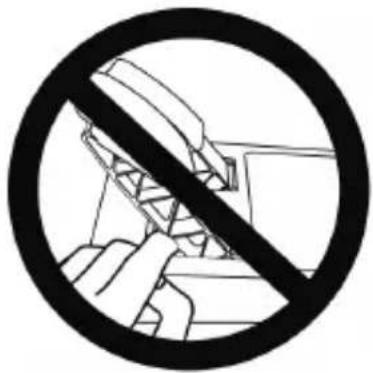

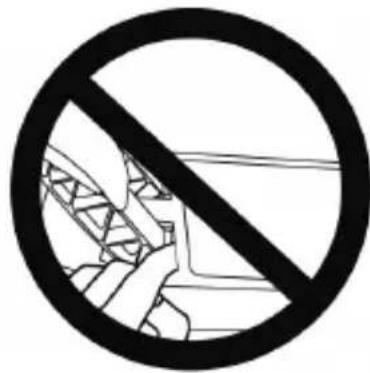

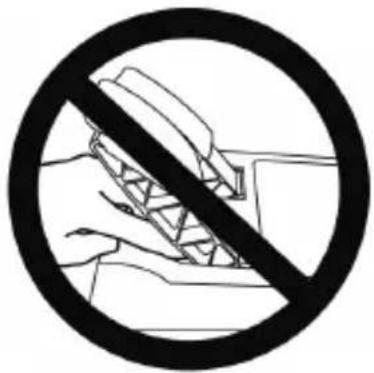

Waarschuwing - Pedaalset beknellingsgevaar bij gebruik

• Houd de pedaalset buiten het bereik van kinderen.
• Houdijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalen.
• Houdijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalen.
• Houdijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalen.

NOOIT NOOIT NOOIT

Waarschuwing – Pedaalset beknellingsgevaar bij gebruik

• Berg de pedaalset op een veilige plaats op, buiten het bereik van kinderen.

DE FIRMWARE VAN HET RACESTUUR BIJWERKEN

De firmware in de voet van het racestuur kan worden bijgewerkt maar een/Newere verbeterde versie wanner een dergelijkke versie beschikkaar komt.

Om de huidige versie van de firmware van het racestuur waar te gehen en deze bij te werken indien gewenst: ga op een PC waar http://support.thrustmaster.com. Klik op Racesturen / TMX Force Feedback, selecteer Firmware en volg de instructies voor het downloaden en installereren.

DE HOEK VAN HET PEDAAL AANPASSEN

De pediaalhoek kan worden ingesteld.

De instructies voor het afstellen van een pedaal zichen beschikbaar op http://support.thrustmaster.com. Klik op Racesturen / TMX Force Feedback en selecteer Handleiding.

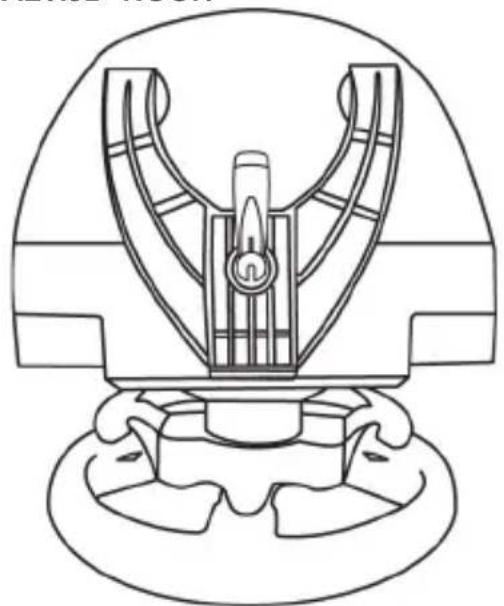

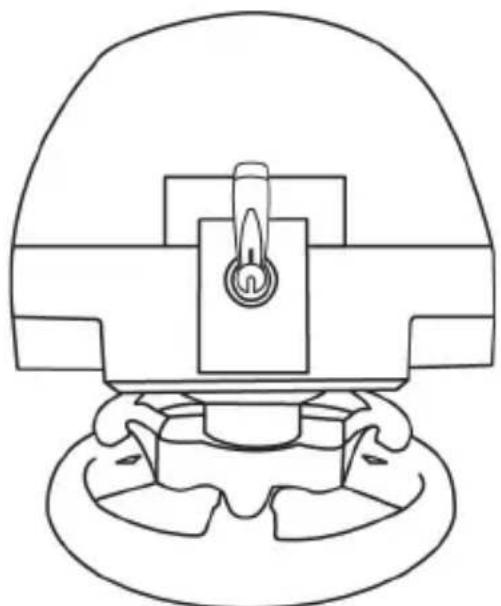

Het racestuur op een tafel of werkblad bevestigen

1. Plaats het racestuur op een tafel of een ander horizontally, vlak en stabel oppervlak.
2. Plaats de bevestigingsschroef (11) in het bevestigingssystem (10) en draai de schroef aan (tegen de klok in) zodate deze vast komt te zitten in het schroefgat (9) onder het racestuur en het stuur volledig stabel is.

ALTIJD NOOIT

WAARSCHUWING: draai de schroef nooit in het racestuur zonder het bevestigingssystem!

(Daarmee kunt u het racestuur beschadigen).

BEVESTIGEN / VERWIJDEREN	RICHTING
Vastdraaien:Draai de schroeflinksom vast (tegende wijzers van deklok in).	21
Losdraaien:Draai de schroefrechtsom los (met dewijzers van de klokmee).	21

De pedaalset aan een cockpit bevestigen

1. Bevestig de pedaalset met behulp van dekleine schroefdraden onderop de pedaalset.
2. Draai twee M6-schroeven (niet meegeleverd) door het cockpitpaneel en in de twee kleine schroefgaten aan de onderkant van de pedaalset.

Belangrijk: de M6-schroeven月至 nien langer zijn dan de dikte van het paneel +10mm Langere schroeven konnen de componenten in de pedaalset beschaden.

Schema's voor cockpits (voort hetplaatsen van de voet van het raceestuur en/of de pedaalset) zich beschikbaar op http://support.thrustmaster.com. Klik op Racesturen / TMX Force Feedback en selecteer verwolgens Handleiding of FAQ..

HET RACESTUUR GEREED MAKEN VOOR DE XBOX ONE

1. Sluit de pedaalset aan op de connector (17) aan de achterkant van de voet van het racestuur.
2. Sluit de netstroomkabel aan op de connector (14) aan de achterkant van de voet van het racestuur.
3. Sluit de netstroomkabel aan op een stopcontact met de correcte netspanning.
4. Sluit de USB-connector (15) van het stuur aan op een van de USB-poorten van het systeme.
5. Zodra het systeem stroom krijgt, kalibreert het stuur zichzelf.

Nu kan er gespeeld worden!

• De lijst met Xbox One -games die compatibel zichen met de TMX Force Feedback en de waarvoorten benodigde stand van de USB-keuzeschakelaar (5) is beschikbaar op: http://support.thrustmaster.com (klik op Raceturen / TMX Force Feedback).

Deze lijst worden regelmatig bijgewerkt.

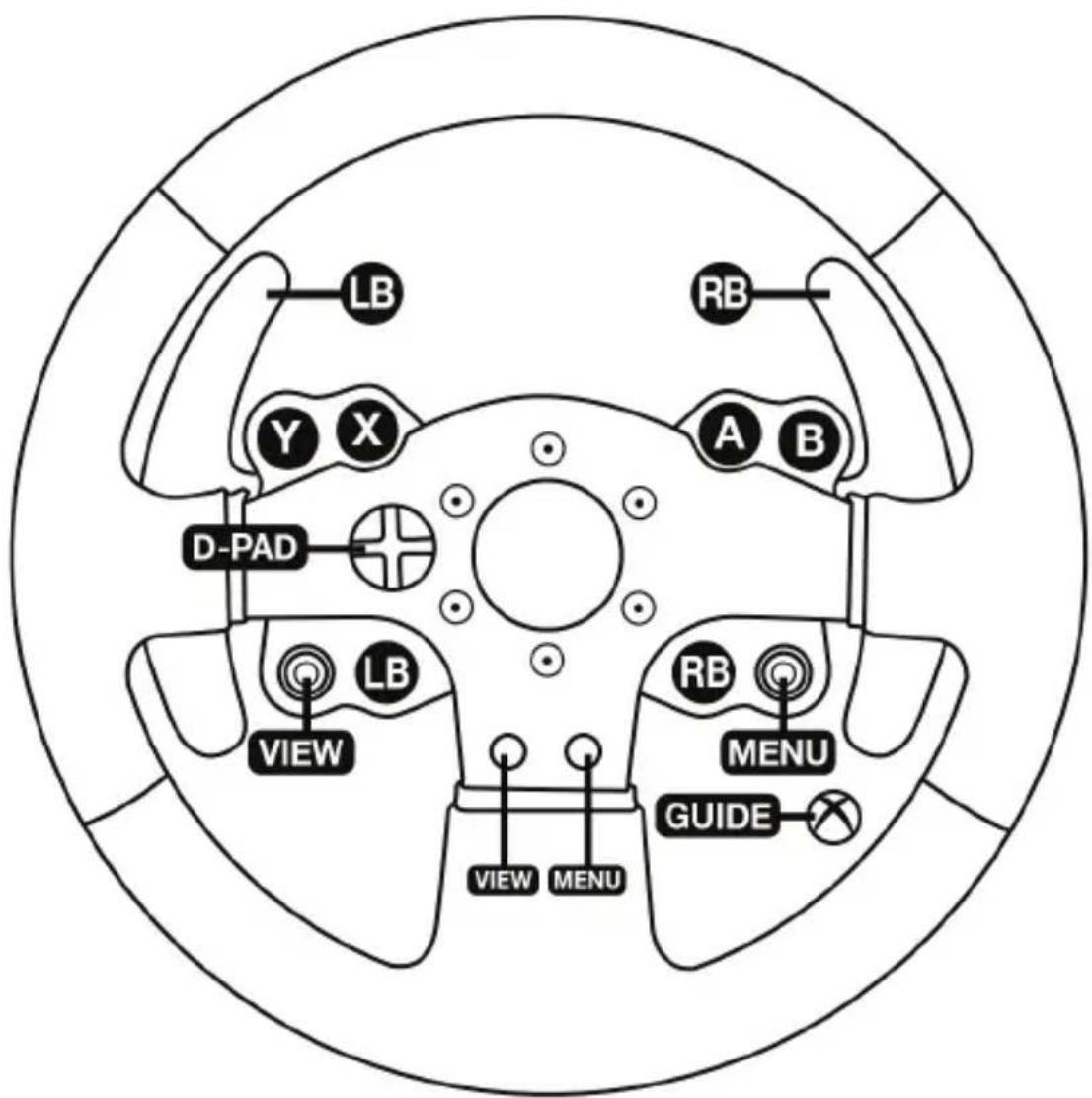

MAPPING VOOR DE XBOX ONE

HET RACESTUUR INSTALLEREN OP UW PC

1. Ga waar http://support.thrustmaster.com en download de drivers en de Force Feedback software voor de pc. Klik op Racesturen / TMX Force Feedback en selecteer Drivers.
2. Start de installation nadat de download is voltooid en volg de instructies op het scherm om de USB-stekker van het stuur aan te sluiten op uw computer en de installatione te voltooien.
3. Klik nadat de installmentprocedure is afgerond op Voltooien om de computer opnieuw te starten.
4. Kies Start / Alle programma's / Thrustmaster / FFB Racing Wheel / Configuratieschem om het venster Game Controllers openen.

Het venster Game Controllers geeft Thrustmaster TMX Racing Wheel als naam voor het racestuur met de status OK.

1. Klik op Eigenschappen om het stuur te configureren in het TMX configuratieschem:

2. Tabblad "Test Input": hiermee{kunnen de actieknoppen, richtingsknoppen, het stuur en de pediaalassen getest en bekeken worden. Ook is het maybek de draaihoek van het stuur in pc-games aan te passen.

3. Tabblad "Test Forces": hiermee kuren 12 Force Feedback effecten worden getest.
4. Tabblad "Gain Settings": hiermee kan de kracht van de Force Feedback effecten in pc-games worden aangepast.

Nu kan er gespeeld worden!

Algemene opmerkingen:

• Klik op de pc op OK om het venster Game Controllers te sluiten voordat u de game start.
• Op de pc worden aanpassingen gemaakt in het venster Game Controllers alleen opgeslagen op de computer en hebben dus geen effect op de Xbox One.
• De firmware-versie van uw stuur worden rechtsboven in de TMX Force Feedback configuratieschem-tabbladen vermeld.

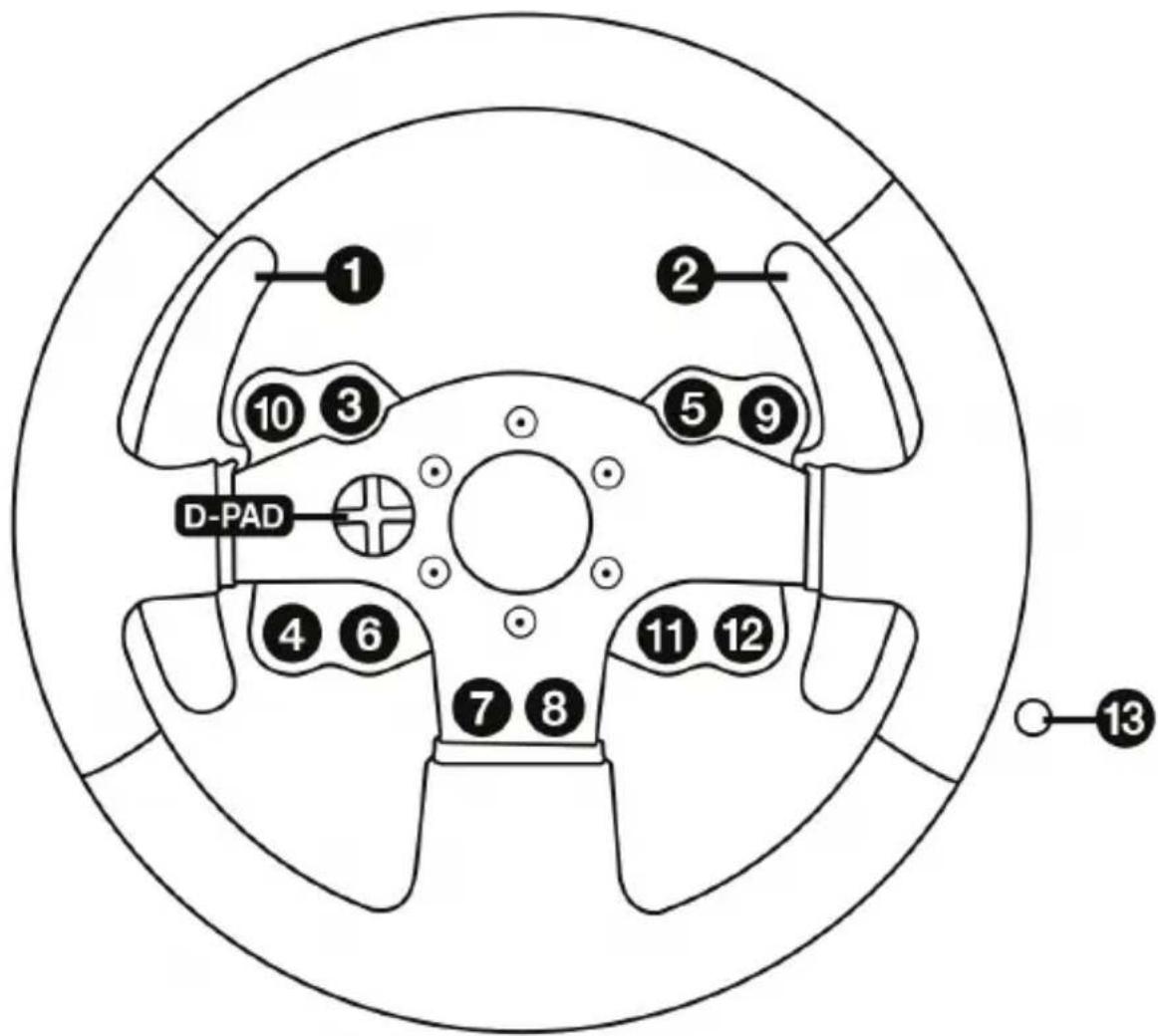

MAPPING OP PC

HET RACESTUUR EN DE PEDAALSET AUTOMATISCH KALIBREREN

Het stuur kalibreert zichzelf automatisch wanner u het stuur op een stopcontact aansluit en de USB-connector van het stuur op het Xbox One aansluit.

Tijdens deze kalibratie zal het stuur snel 900 grades linksom en rechtsom draaien voordat het stopt in de middenstand.

WAARSCHUWING:

Tijdens het automatisch kalibreren mag u het stuur nicht aanraken.

(Raakt u het stuur toch aan, dan kan dit leiden tot een onjuiste kalibratie en/of persoonlijk letsel).

AUTOMATISCH KALIBREREN VAN DE PEDAALSET

Sluit de pedaalset nooit aan op de voet van het raceestuur of koppel.Deze nooit los van de voet verwij het is aangesloten op het systeme of tijdens het gamen. Doet u dit toch, dan kan dat leiden tot een onjuiste kalibratie.

Sluit algid erst de pedaalset aan voordat u het racestuar aansluit op het system.

Nadat de kalibratie van het racestuur gereed is en de game gestart is, zichn de pedalen automatisch gekalibreerd na eenaarkeer intrappen.

WAARSCHUWING:

Trap de pedalen nooit in

tijdens het zelfkalibreren van het stuur ofijdens het laden van de game.

(Dit kan leiden tot een onjuiste kalibratie).

Als het racestuur en de pedaalset Niet goed werken of Niet goed gekalibreerd lijken teijken: het systeme uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels wee aan, inclusief de voedingskabel en de pedaalset, en herstart het systeem en de game.

MODE-KNOP EN INDICATOR (8)

MODE-knop voor de pedaalset

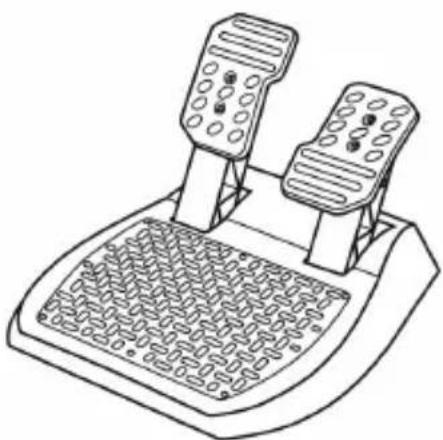

De pedaalset geleverd bij de TMX Force Feedback heeft twee pedalen.

Let er bij het gebruik van deze pedaalset op dat de indicator rood blijft branden. Is dit nicht het geval, dan werkht het gaspedaal möglichk Niet correct.

De TMX Force Feedback is ook compatibel met de Thrustmaster-pedaalsets met drie pedalen (worden apart verkocht). Op deze sets is het möglichk de functie van het koppelingspedaal en het gaspedaal te verwisselen.

Dit doet u door de MODE-knop (6) twee seconden ingedrukt te houden.

De door u ingestelde functie van de pedalen worden opgeslagen in het interne geheugen van het raceestuur.

GASPEDAAL EN KOPPELINGSPEDAAL	Kleur van de MODE-indicator (8)
NORMAAL	ROOD
VERWISSELD	GROEN

Meer functies van de MODE-knop

Meer informatatie over de MODE-knop en de indicator vindt u op http://support.thrustmaster.com. Klik op Racesturen / TMX Force Feedback en selecteer Handleiding of FAQ.

HELPBESTANDEN EN FAQs (NIET OPGENOMEN IN DEZE HANDLEIDING)

Ga waar http://support.thrustmaster.com, Klik op Racesturen / TMX Force Feedback en selecteer Handleiding of FAQ.

Informatie met betrekking tot kopersgarantie

Wereldwijk garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen "Guillemot") aan de de koper dat dit Thrustmaster-product vrij za zich van materiaal- en fabricagefouten gedurende een garantieperiode geliek aan deijd maximaal vereist om een restitutie/ervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met een periode van twee (2)一年多 vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met deijd maximaal vereist om een restitutie/ervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht Niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van een (1)一年多 vanaf datum aankoop van het Thrustmaster-product. Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddelijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect worden bevestigd, dient het product te worden geretourneerd maar deplaats van aankoop (of een andere locatie die worden opgegeven door Technical Support).

Binnen het gestelde van deze garantie worden het defecte product van de koper gerepareerd of verrangen, zulks ter beordeling van Technical Support. Indien het Thrustmaster- productijdens de garantieperiode is onderworpen aan een dergelijk herstel, worden elkeperiode van ten minste zeven (7)ragen waarin het product Niet in gebruik is, opgeteld bij de resterende garantieperiode (dezeperiode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking worden gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voor verwolgschade) zich tot het repareren of verrangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst Guillemot elkare garantie af met betrekking tot verhandelhaarheid of geschiktheid voor enig doel.

Deze garantie is nicht van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die nicht gerelateerd is aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot het combinen van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich Niet houdt aan de instructies zoals verstrecht door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden verrangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etui's, draagtassen of polsbandjes); (7) indien het product ward verkocht op een openbare veiling.

Deze garantie is nicht overdraagbaar.

De wettelijk rechten van de koper die inijken/haar land van toepassing zijn op de verkoop van consumpt producten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren odomat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gesraagd worden ut te voeren met behulp van schriftelijkke instructies - odomat deze procedure bijvoorbeeld eenvoudig is en het herstelproces Niet vertrouwelijk is - en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecycli en omhaarKnowhow en handelsgeheimen te beschemen, zal Guillemot in
principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product
waarvan de garantieperiode is verstreken.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schade veroorzaakt door een van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies Niet+zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot enaar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product Niet gerelateerd aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot enige schade direct of indirectveroorzaakt door enige software, of door het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product).

COPYRIGHT

© 2017 Guillemot Corporation S.A. Alle rechten voorbehonden. Thrustmaster® is een geregisteerd handelsmerk van Guillemot Corporation S.A. Alle andere handelsmerken zijn eigendom van de respectieve eigenaren. Afbeeldingen zijn nicht bindend. Inhoud, ontwerp en specificaties können zonder kennisgeving vooraf worden gewijzigd en+kunnen per land verschillen. Geproduceerd in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie: Gooi dit product na het einde van de levensduur Niet weg met het normale afval, maar breng het waar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbol aangebracht.

De meeste materialen können worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de bescherming van het milieu.

Neem contact op met uw gemeente voor informatatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan deplaatselijk milieuuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatie. De kleuren en decoraties können variieren.

Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het worden gebruikt.

*Alleen van toepassing in de EU en Turkije
