LD 1333 K - Support mural ECG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural articulé
Marque	ECG
Modèle	LD 1333 K
Taille d'écran compatible	10" à 32"
Charge maximale	25 kg
Compatibilité VESA	75×75, 100×100, 100×200, 200×200 mm
Inclinaison avant/arrière	-5° à +20°
Rotation sur l'axe vertical	±90° (2 degrés de liberté)
Rotation sur l'axe horizontal	20°
Matériau	Acier (estimation)
Couleur	Noir (estimation)
Installation	Sur poutre bois (vis longues) ou mur béton (chevilles)
Contenu du kit	Vis M4, M5, M6, M8, chevilles, rondelles, clés Allen et cliquet
Usage	Intérieur uniquement
Nombre de personnes pour l'installation	Au moins 2
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Pièces détachées / réparabilité	Vis et chevilles fournies ; aucune pièce détachée disponible séparément
Sécurité	Vérifier la portance du mur ; ne pas dépasser 25 kg ; installer hors de portée des enfants ; contrôle régulier (4 fois/an)
Normes	Conforme aux directives européennes (CEM et sécurité électrique)
Recyclage	Emballage : papier et plastique recyclables ; produit : déchetterie ou point de vente

FOIRE AUX QUESTIONS - LD 1333 K ECG

Quelle est la charge maximale que peut supporter ce support mural ?

La charge maximale est de 25 kg. Ne jamais dépasser ce poids pour éviter tout risque de chute.

Quels types de murs sont adaptés pour l'installation ?

L'installation est possible sur poutre en bois (perçage Ø4,5 mm) ou sur mur en béton (perçage Ø10,5 mm et chevilles fournies). Vérifiez que le mur est suffisamment porteur.

Ce support est-il compatible avec mon téléviseur ?

Il est compatible avec les normes VESA 75×75, 100×100, 100×200 et 200×200. Vérifiez l'espacement des trous à l'arrière de votre TV.

Quelle est l'inclinaison possible ?

L'inclinaison avant/arrière va de -5° à +20°. La rotation verticale est de ±90° (2 degrés de liberté) et la rotation horizontale de 20°.

Puis-je installer ce support seul ?

Non, l'installation doit être réalisée par au moins deux personnes pour des raisons de sécurité. Utilisez un système de levage mécanique si nécessaire.

Comment nettoyer et entretenir le support ?

Nettoyez-le avec un chiffon doux et sec. Évitez les produits chimiques agressifs. Vérifiez la stabilité au moins 4 fois par an.

Que faire si des vis ou chevilles sont manquantes ?

Contactez votre revendeur pour obtenir les pièces manquantes. N'utilisez pas de composants endommagés ou inadaptés.

Ce support peut-il être utilisé en extérieur ?

Non, ce produit est destiné à un usage intérieur uniquement. L'utiliser en extérieur peut entraîner une défaillance ou un accident.

Quelles sont les précautions de sécurité à prendre ?

Assurez-vous que le mur supporte le poids total (TV + support). Vérifiez qu'aucun câble électrique ou canalisation ne passe derrière la zone de perçage. Gardez les petites pièces hors de portée des enfants.

Ce support est-il garanti ?

Le fabricant n'est pas responsable des dommages dus à une installation incorrecte. Le produit est conforme aux directives européennes. Pour la garantie, adressez-vous à votre revendeur.

MODE D'EMPLOI LD 1333 K ECG

Lisez attentivement et conservez pour un usage futuror!

Pour un montage correct du support mural, adresse-vous à un technicien spécialisé. Avant l'installation du support mural, vérifie le contenu du kit de montage et informez votre revendeur en cas de composant manquant ou défectueux. N'utilise jamais les composants endommages! Utilisez le support mural uniquement pour la fonction définie indiquée par le fabricant. Avant l'installation, il est indispensable de s'assurer que le mur est adapté (en particulier sa portance). Verifiez également que le mur ne contienne pas de cables électriques, ni canalisations de robinetterie, gaz ou autre à l'endroit prévu pour l'installation. Respectez la distance de sécurité préconisée de la TV au mur (dépend du modele de TV). Installez le support mural à un endroit sur, où il ne risque pas de constituer un danger pour les personnes. ÀpRES le montage du support mural et de l'écran plat, vérifie la stabilité et la sécurité de fonctionnement suffisante. Il convient de refaire ce contrôle à intervalles réguliers (au moins 4 fois par an).

L'équipement est destiné à l'installation sur des cloisons en bois ou sur des murs en beton solides. Avant l'installation, assurez-vous que la surface de montage possède une portance suffisante afin de soutenir tout le poids du téléviseur et du support. Ne dépassez jamais la portance maximale du support.

Ce produit est destiné à un usage exclusivement interieur. Un usage extérieur peut entraîner une défaillance du produit ou un accident.

Le fabricant ne peut etre tenu responsable des dommages sur I'equipement et de I'atteinte a la sante causes par une installation incorrecte du support mural.

1. Avant l'installation, liquez attentivement l'ensemble des instructions et veilsz à bien les comprendre. Au cas où vous ne série pas sur d'une partie du processus d'installation, demandez de l'aide à un technicien professionnel.
2. Le mur ou la surface de fixation doit avoir une portance suffisante pour le poids total du support et du télévisueur. Dans le cas contraire, il est indispensable de le consolider.
3. L'installation demande le travail d'au moins deux personnes ensemble, et l'utilisation de sécurité mécanique et d'outils adéquats. Dans le cas contraire, les biens peuvent être endommages, ou alors un accident grave voire mortel peut survenir.
4. Respectez toutes les instructions et recommendations relatives à la ventilation ajustée et au besoin d'un emplacement adapté pour fixer le téléviseur. Pour plus d'informations, consultez la notice de votre téléviseur.
5. Le produit contient de petites pieces pouvant causeur un risque d'etouffement en cas d'inhalation ou d'ingestion. Gardez ces éléments hors de portee des enfants!

DESCRIPTION

Kit de montage

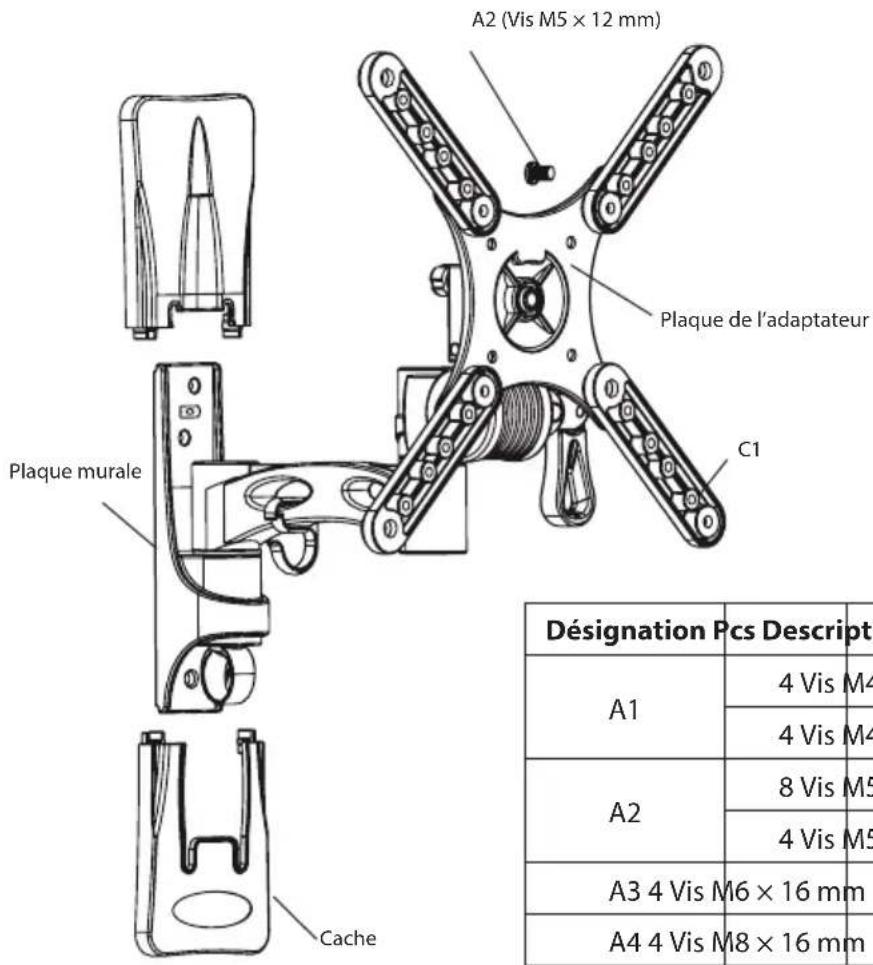

Désignation	Pcs Description
A1	4 Vis M4 × 12 mm
	4 Vis M4 × 16 mm
A2	8 Vis M5 × 12 mm
	4 Vis M5 × 16 mm
A3 4 Vis M6 × 16 mm
A4 4 Vis M8 × 16 mm
B1 3 Vis longue
B2 3 Cheville
B3 3 Rondelle de vis longue
C1	4
C2 1 Clé Allen
C3 1 Clé à cliquet

MONTAGE

1A - Montage sur une poutre en bois

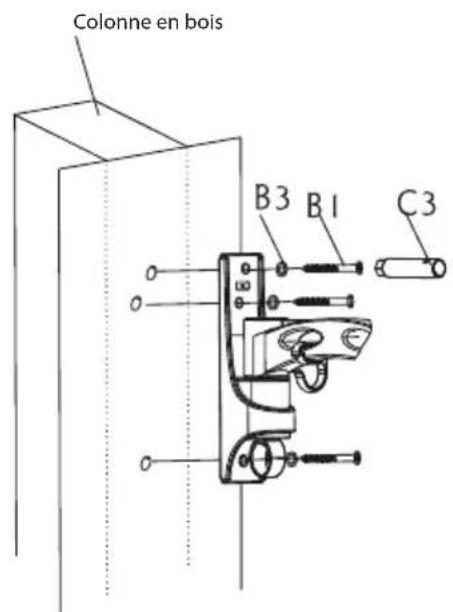

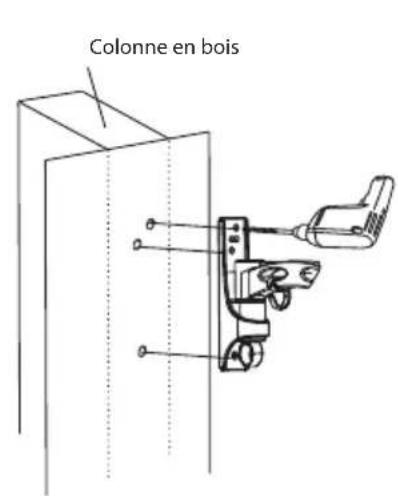

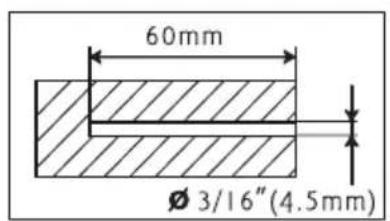

Utilisez la plaque murale comme calibre de reférence. Assurez-vous qu'elle soit horizontale et marquez les trois troughs de montage dans la colonne en bois. Percez trois troughs de diamètre 4,5mm et de profondeur 60~mm . Appliquez horizontallyment la plaque murale et fixez-la au mur avec la clé à cliquet (C3) à l'aide des trois vis longues (B1). Serrez les vis fermement, mais sans force excessive.

FR

1B - Montage sur un mur en béton

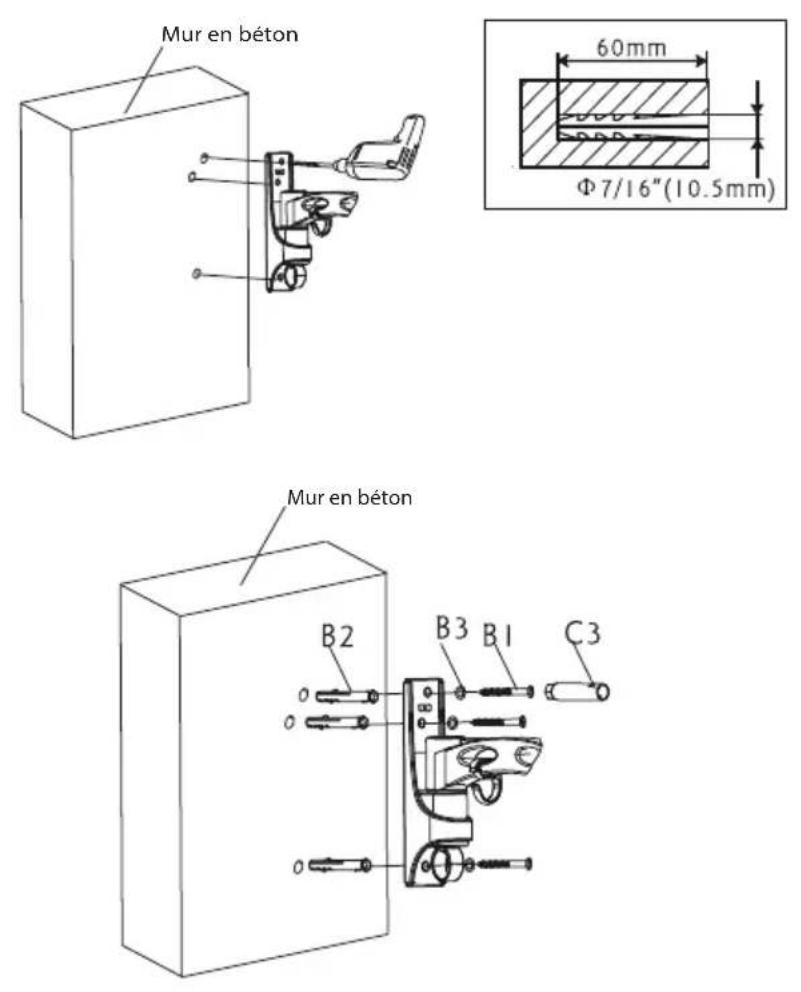

Applique la plaque murale sur le mur, mettez-la bien a l'horizontal et utilisez-la comme calibre pour marquer les trois trous. Percez trois trous de diamètre 10,5 mm et de profondeur 60 mm. Inserez trois chevilles (B2) dans les trous et utilisez la clé à clique (C3) pour fixer la plaque murale au mur à l'aide des vis longues (B1) avec rondelles (B3). Serrez les vis fermement, mais sans force excessive.

FR

2 - Fixation de la plaque de l'adaptateur TV au téléviseur

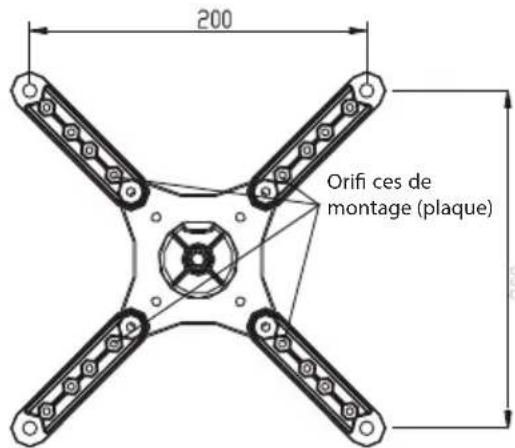

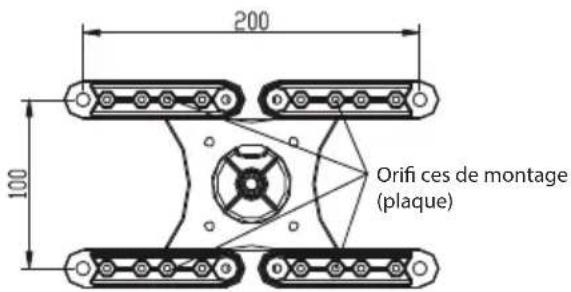

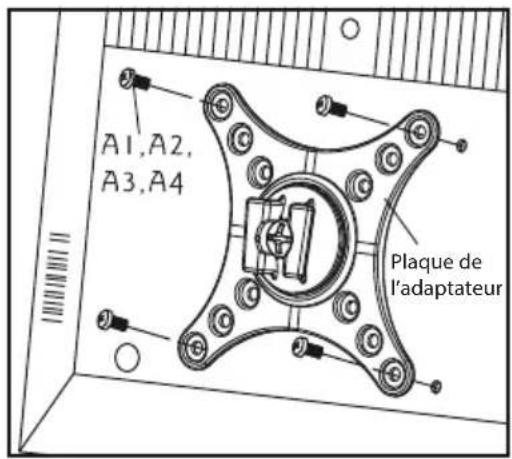

Vérifiez la disposition des orifices de montage sur la face arrière de votre téléviseur. Choisissez les vis adaptées à votre téléviseur. Retirez la plaque de l'adaptateur TV de la plaque murale. Si vous utilisez la disposition de montage VESA 100× 100 , fixez la plaque de l'adaptateur directement sur la TV a I'aide des quatre vis (A1, A2). Si vous utilisez la disposition de montage VESA 100× 200 ou 200× 200 ,choisissez les vis pour la fixation de la TV et orientez les extensions de I'adaptateur TV comme I'indique le « Detail 1 ». Fixez les extensions à la plaque de I'adaptateur à I'aide des quatre vis (A1-A4). Serrez les vis fermement, mais sans force excessive.

Pour la fi xation des vis M4, M5 à la TV

Pour la fi xation des vis M6, M8 à la TV

Détail 1

FR

3 - Mise en place des caches sur la plaque murale

Fixez les caches sur la plaque murale et bloquez-les en les emboitant ensemble.

4 - Mise en place de la plaque de l'adaptateur sur la plaque murale

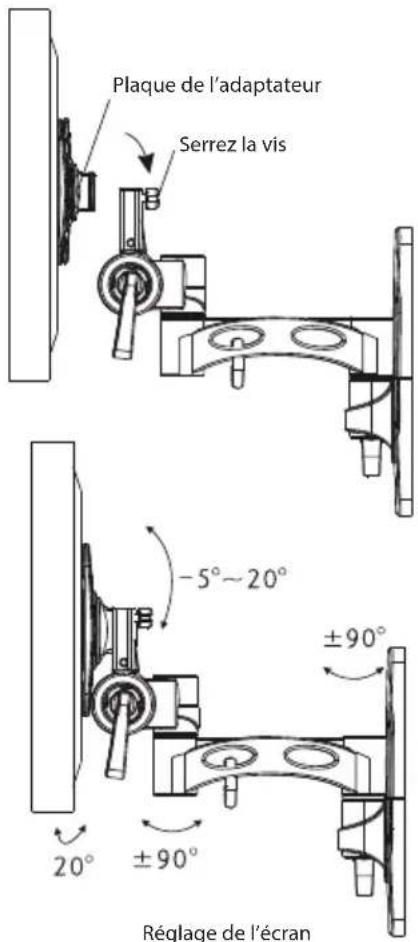

Fixez la plaque de l'adaptateur au bras mural en inscrant le rebord de l'adaptateur dans le rail de la plaque murale. Serrez la vis sur le rail de la plaque murale. Serrez fermement, mais sans force excessive.

NOTE: Pour des raisons de sécurité, levez et fixez toujours les objets lourds avec un système de levage mécanique.

DONNÉESTECHNIQUES

Diagonale de I'écran: 10" à 32"

Portance maximale: 25kg

Compatibilité : VESA 75×75, VESA 100×100, VESA 100×200, VESA 200×200

Inclinaison avant/arrière: -5^ à +20^

Rotation sur l'axe vertical : 2 degrés de liberté, ±90° & ±90°

Rotation sur l'axe horizontal : 20^

RECYCLAGE ET ELIMINATION DES DECHETS

Papier d'emballage et carton ondulé - remetre dans les conteneurs de collecte de papiers. Film d'emballage, sacs PE, pieces en plastique - dans les conteneurs de collecte de plastique.

ELIMINATION DU PRODUIT A LA FIN DE SA DUREE DE VIE

Liquidation des équipements electriques et electroniques usages (en vigueur dans les pays membres de l'Union europeenne et les autres pays européens disposant d'un système de tri des déchets)

Le symbole figurant sur le produit ou l'emballage signifie que le produit ne doit pas etre traite comme une ordure menagere courante. Remettez le produit a un lieu de collecte prevu pour le recyclage des equipments electriques et electroniques. Une elimination correcte du produit evite des impacts négatifs sur la sante humaine et I'environnement. Le recyclage des materiaux contribue a la protection de I'environnement. Pour plus d'informations sur le recyclage de ce produit, adressez-vous a la mairie, aux centres de traitement des déchets menagers ou au point de vente ou vous avez achete le produit.

Ce produit est conforme aux directives européennes relatives à la compatibilité electromagnétique et à la sécurité électrique.

08/05

FR

Nous nous réservons le droit de modifier et le texte et les paramètres techniques.
