LD 1332 K - Support mural ECG - Notice d'utilisation et mode d'emploi gratuit

Marque	ECG
Modèle	LD 1332 K
Type de produit	Support mural pour écran plat
Diagonale d'écran compatible	10" à 32"
Portance maximale	25 kg
Norme VESA compatible	100x100, 100x200, 200x200
Inclinaison avant/arrière	-5° à +20°
Rotation sur l'axe vertical	±90°
Rotation sur l'axe horizontal	20°
Matériau de fixation	Acier
Types de mur compatibles	Poutre en bois ou mur en béton
Contenu du kit	Vis, chevilles, rondelles, extensions, clés Allen et à cliquet, caches
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Consignes de sécurité	Installation par un professionnel recommandée. Vérifier la portance du mur. Ne pas dépasser la charge maximale. Usage intérieur uniquement.
Risques	Contient de petites pièces : risque d'étouffement. Tenir hors de portée des enfants.
Réparabilité et pièces détachées	Pas de pièces détachées disponibles. En cas de défaut, contacter le revendeur.
Garantie	Consulter le revendeur ou la notice complète.
Recyclage	Produit soumis à la directive DEEE. Ne pas jeter avec les ordures ménagères.

FOIRE AUX QUESTIONS - LD 1332 K ECG

Quelle est la portance maximale du support mural LD 1332 K ?

La portance maximale est de 25 kg. Ne jamais dépasser cette charge.

Quelles tailles d'écran sont compatibles avec ce support ?

Le support est compatible avec les écrans de 10 à 32 pouces de diagonale.

Quelles normes VESA sont supportées ?

Les normes VESA suivantes sont supportées : 100x100, 100x200 et 200x200.

Le support permet-il d'incliner ou de pivoter l'écran ?

Oui, l'inclinaison avant/arrière est de -5° à +20°, la rotation verticale de ±90° et la rotation horizontale de 20°.

Puis-je installer ce support sur un mur en placoplâtre ?

Le support est conçu pour une installation sur poutre en bois ou mur en béton solide. Pour d'autres surfaces, consultez un professionnel.

Quels outils sont fournis avec le kit ?

Le kit comprend une clé Allen (C2) et une clé à cliquet (C3). Des vis et chevilles sont également fournies.

Est-il nécessaire d'être deux personnes pour l'installation ?

Oui, l'installation nécessite au moins deux personnes pour des raisons de sécurité et de maniabilité.

Comment nettoyer le support mural ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que faire en cas de vis manquante ou défectueuse ?

Vérifiez le contenu du kit avant l'installation. En cas de composant manquant ou défectueux, informez votre revendeur.

Ce support peut-il être utilisé à l'extérieur ?

Non, le produit est destiné à un usage exclusivement intérieur. Une utilisation extérieure peut entraîner une défaillance.

MODE D'EMPLOI LD 1332 K ECG

Lisez attentivement et conservez pour un usage futuror!

Pour un montage correct du support mural, adressez-vous à un technicien spécialisé. Avant l'installation du support mural, vérifie le contenu du kit de montage et informez votre revendeur en cas de composant manquant ou défectueux. N'utilise jamais les composants endommages! Utilisez le support mural uniquement pour la fonction définie indiquée par le fabricant. Avant l'installation, il est indispensable de s'assurer que le mur est adapté (en particulier sa portance). Verifiez également que le mur ne contienne pas de cables électriques, ni canalisations d'eau, de gaz ou autres à l'endroit prévu pour l'installation. Respectez la distance de sécurité préconisée de la TV au mur (dépend du modele de TV). Installeez le support mural à un endroit sur, où il ne risque pas de constituer un danger pour les personnes. Àpres le montage du support mural et de l'écran plat, vérifie la stabilité et la sécurité de fonctionnement suffisante. Il convient de refaire ce contrôle à intervalles réguliers (au moins 4x par an).

L'équipement est destiné à l'installation sur des cloisons en bois ou sur des murs en beton solides. Avant l'installation, assurez-vous que la surface de montage possède une portance suffisante afin de soutenir tout le poids du téléviseur et du support. Ne dépassez jamais la portance maximal du support.

Ce produit est destiné à un usage exclusivement interieur. Un usage extérieur peut entraîner une défaillance du produit ou un accident.

Le fabricant ne peut etre tenu responsable des dommages sur I'equipement et de I'atteinte a la sante causés par une installation incorrecte du support mural.

1. Avant l'installation, liquez attentivement l'ensemble des instructions et veilsz à bien les comprendre. Au cas où vous ne série pas sur d'une partie du processus d'installation, demandez de l'aide à un technician professionnel.
2. Le mur ou la surface de fixation doit avoir une portance suffisante pour le poids total du support et du télévisueur. Dans le cas contraire, il est indispensable de le consolider.
3. L'installation demande le travail d'au moins deux personnes ensemble, et l'utilisation de sécurité mécanique et d'outils adéquats. Dans le cas contraire, les biens peuvent être endommages, ou alors un accident grave voire mortel peut survenir.
4. Respectez toutes les instructions et commandations relatives à la ventilation ajustée et au besoin d'un emplacement adapté pour fixer le téléviseur. Pour plus d'informations, consultez le manuel de votre téléviseur.
5. Le produit contient de petites pieces pouvant causeur un risque d'etouffement en cas d'inhalation ou d'ingestion. Gardez ces éléments hors de portee des enfants!

DESCRIPTION

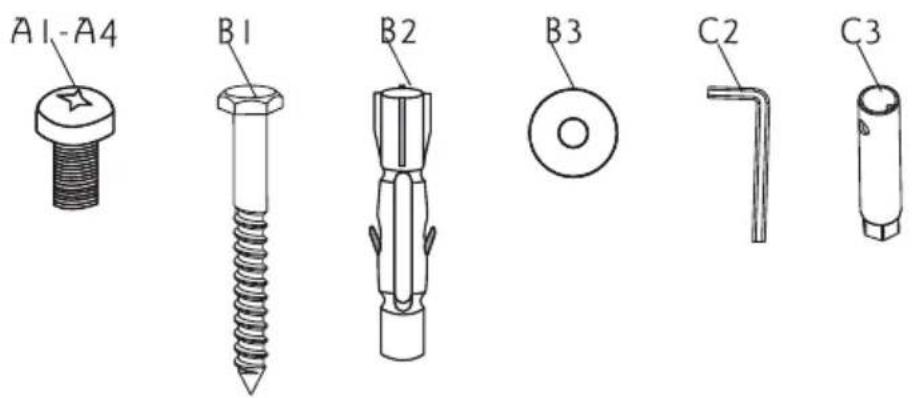

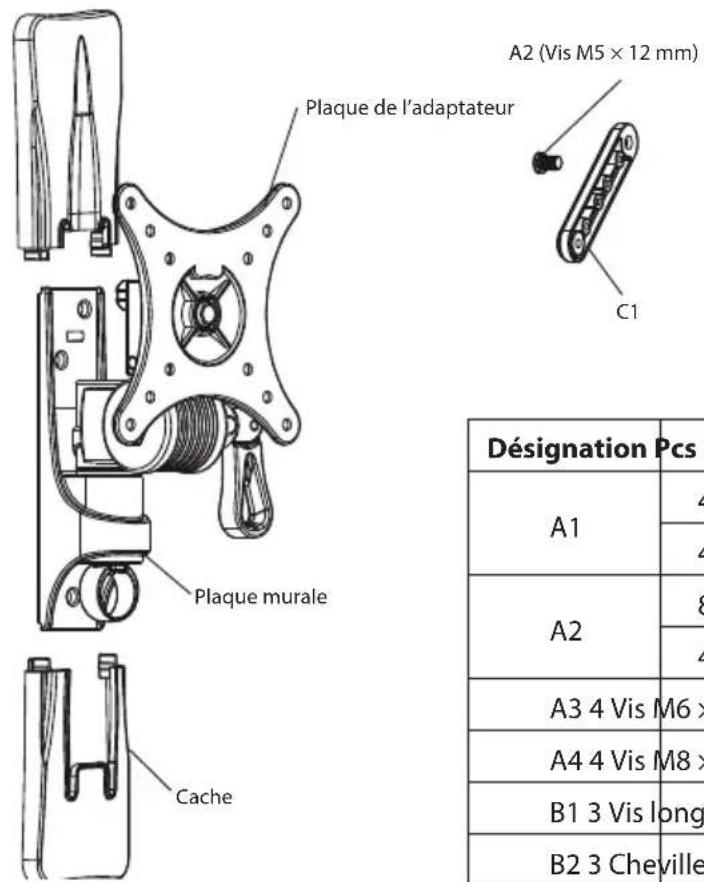

Kit de montage

Désignation	Pcs Description
A1	4 Vis M4 × 12 mm
	4 Vis M4 × 16 mm
A2	8 Vis M5 × 12 mm
	4 Vis M5 × 16 mm
A3 4 Vis M6 × 16 mm
A4 4 Vis M8 × 16 mm
B1 3 Vis longue
B2 3 Cheville
B3 3 Rondelle de vis longue
C1	4 Extensions de la plaque de l'adaptateur TV
C2 1 Clé Allen
C3 1 Clé à cliquet

MONTAGE

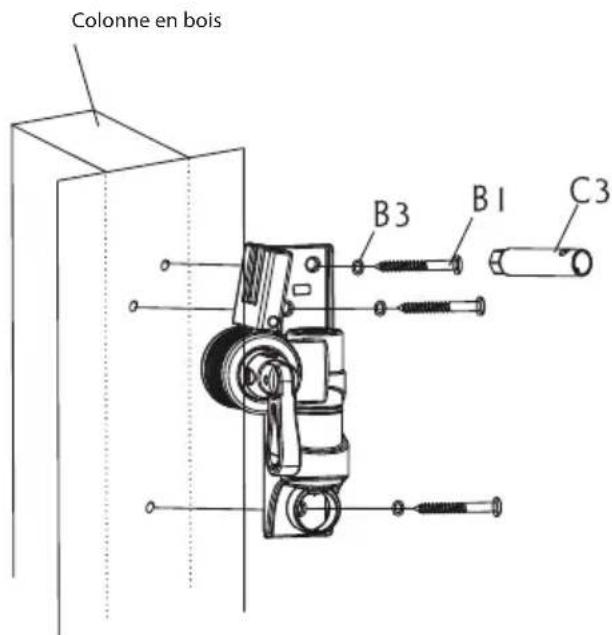

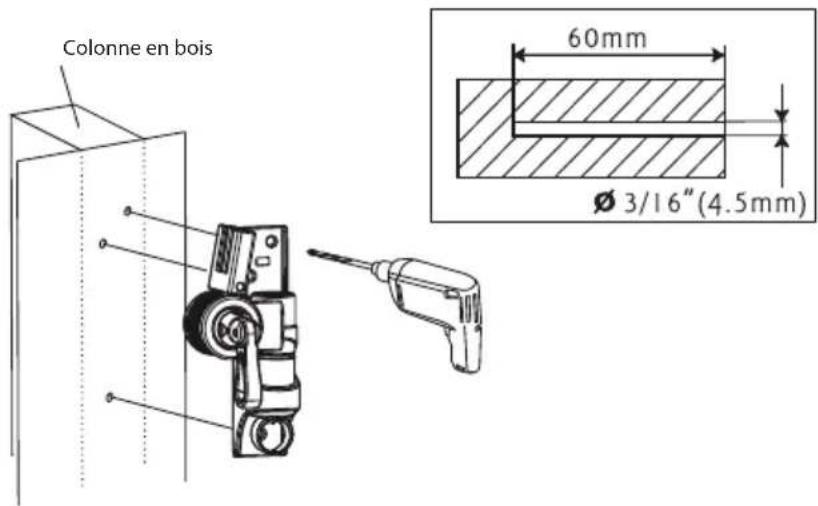

1A - Montage sur une poutre en bois

Utilisez la plaque murale comme calibre de reférence. Assurez-vous qu'elle soit horizontale et marquez les trois troughs de montage dans la colonne en bois. Percez trois troughs de diamètre 4,5 mm et de profondeur 60 mm. Appliquez horizontally le plaque murale et fixez-la au mur avec la clé à cliquet (C3) à l'aide des trois vis longues (B1). Serrez les vis fermement, mais sans force excessive.

FR

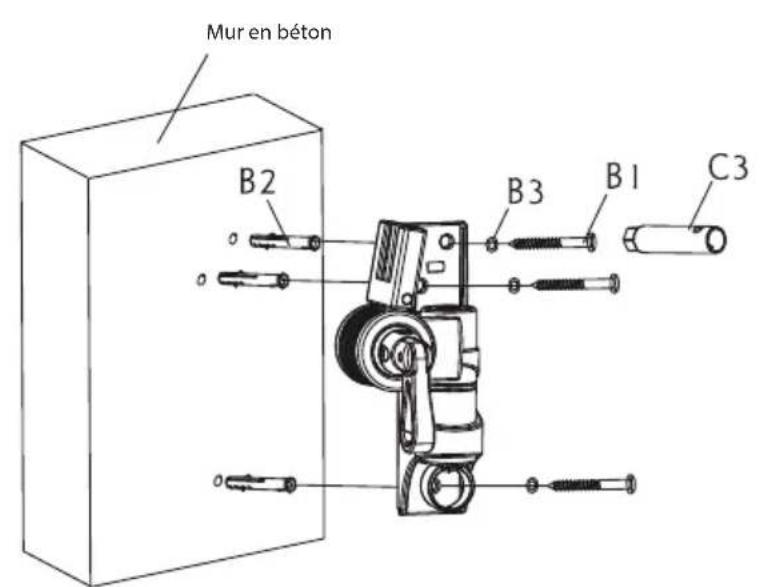

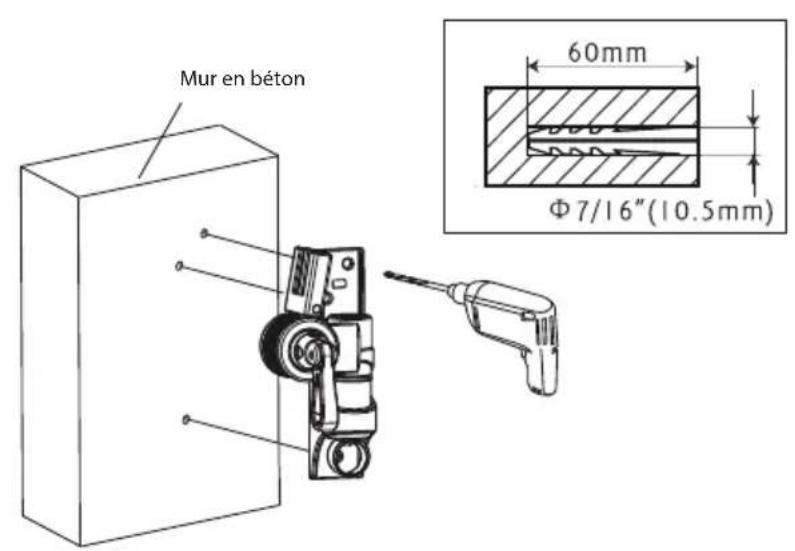

1B - Montage sur un mur en béton

Applique la plaque murale sur le mur, mettez-la bien a l'horizontal et utilisez-la comme calibre pour marquer les trois trous. Percez trois trous de diamètre 10,5 mm et de profondeur 60 mm. Inserez trois chevilles (B2) dans les trous et utilisez la clé à clique (C3) pour fixer la plaque murale au mur à l'aide des vis longues (B1) avec rondelles (B3). Serrez les vis fermement, mais sans force excessive.

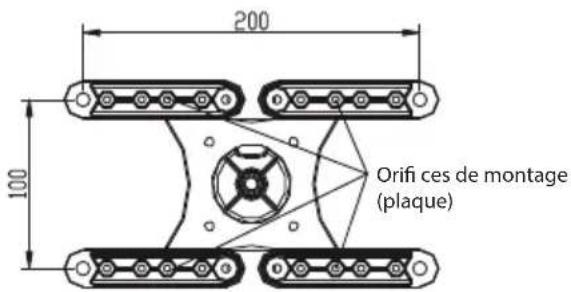

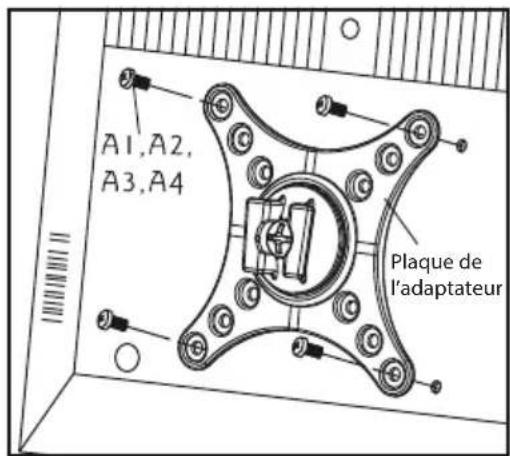

2 - Fixation de la plaque de l'adaptateur TV au téléviseur

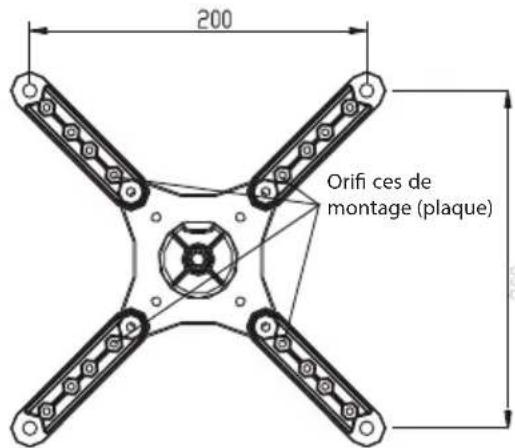

Vérifiez la disposition des orifices de montage sur la face arrière de votre téléviseur. Choisissez les vis adaptées à votre téléviseur. Retirez la plaque de l'adaptateur TV de la plaque murale. Si vous utilisez la disposition de montage VESA 100× 100 , fixez la plaque de l'adaptateur directement sur la TV a I'aide des quatre vis (A1, A2). Si vous utilisez la disposition de montage VESA 100× 200 ou 200× 200 ,choisissez les vis pour la fixation de la TV et orientez les extensions de I'adaptateur TV comme I'indique le « Detail 1 ». Fixez les extensions à la plaque de I'adaptateur à I'aide des quatre vis (A1-A4). Serrez les vis fermement, mais sans force excessive.

Pour la fi xation des vis M4, M5 à la TV

Pour la fi xation des vis M6, M8 à la TV

Détail 1

FR

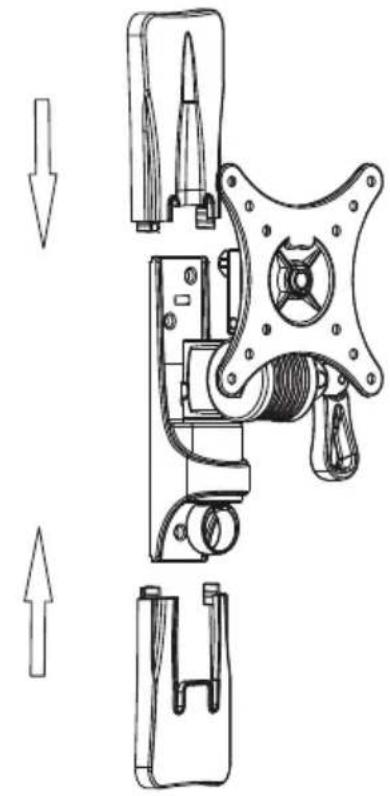

3 - Mise en place des caches sur la plaque murale

Fixez les caches sur la plaque murale et bloquez-les en les emboitant ensemble.

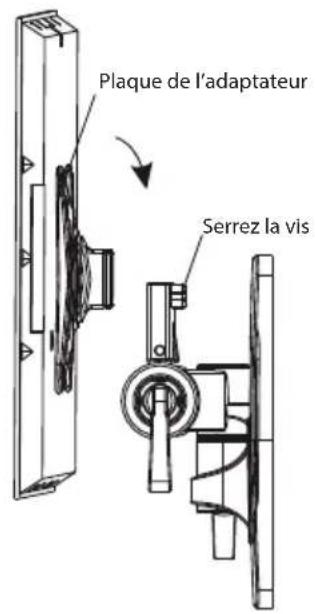

4 - Mise en place de la plaque de l'adaptateur sur la plaque murale

Fixez la plaque de l'adaptateur au bras mural en inserant le rebord de l'adaptateur dans le rail de la plaque murale. Serrez la vis sur le rail de la plaque murale. Serrez fermement, mais sans force excessive.

NOTE: pour des raisons de sécurité, levez et fixez toujours les objets lourds avec un système de levage mécanique.

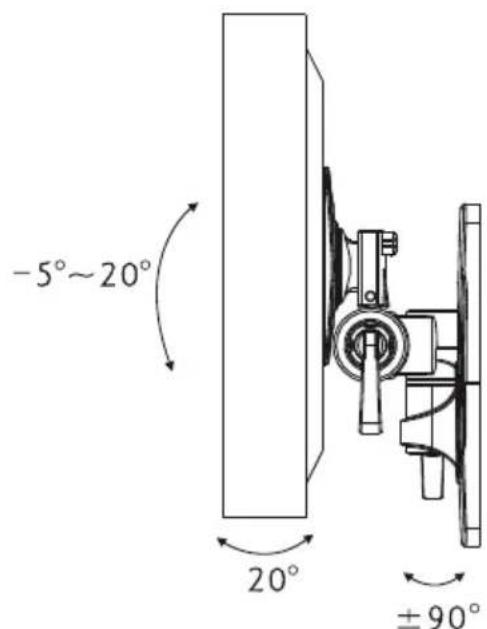

Réglage de l'écran

DONNÉESTECHNIQUES

Diagonale de I'écran: 10" à 32"

Portance maximale: 25kg

Inclinaison avant/arrière: -5^ à +20^

Rotation sur l'axe vertical: ±90°

Rotation sur l'axe horizontal : 20^

RECYCLAGE ET ELIMINATION DES DECHETS

Papier d'emballage et carton ondulé - remetre dans les conteneurs de collecte de papiers. Film d'emballage, sacs PE, pieces en plastique - dans les conteneurs de collecte de plastique.

ELIMINATION DU PRODUIT A LA FIN DE SA DUREE DE VIE

Liquidation des équipements electriques et electroniques usages (en vigueur dans les pays membres de l'Union europeenne et les autres pays européens disposant d'un système de tri des déchets)

Le symbole figurant sur le produit ou l'emballage signifie que le produit ne doit pas etre traite comme une ordure menagere courante. Remettez le produit a un lieu de collecte prevu pour le recyclage des equipments electriques et electroniques. Une elimination correcte du produit evite des impacts négatifs sur la sante humaine et I'environnement. Le recyclage des materiaux contribue a la protection de I'environnement. Pour plus d'informations sur le recyclage de ce produit, adressez-vous a la mairie, aux centres de traitement des déchets menagers ou au point de vente ou vous avez acheté le produit.

Ce produit est conforme aux directives européennes relatives à la compatibilité electromagnétique et à la sécurité électrique.

08/05

FR

Nous nous réservons le droit de modifier et le texte et les paramètres techniques.
