| Marka | ECG |
| Model | LD 1332 K |
| Typ produktu | Uchwyt ścienny do płaskiego ekranu |
| Kompatybilna przekątna ekranu | 10" do 32" |
| Maksymalne obciążenie | 25 kg |
| Kompatybilny standard VESA | 100x100, 100x200, 200x200 |
| Pochylenie do przodu/tyłu | -5° do +20° |
| Obrót w osi pionowej | ±90° |
| Obrót w osi poziomej | 20° |
| Materiał mocowania | Stal |
| Kompatybilne typy ścian | Belka drewniana lub ściana betonowa |
| Zawartość zestawu | Śruby, kołki, podkładki, przedłużki, klucze imbusowe i grzechotkowe, zaślepki |
| Konserwacja i czyszczenie | Czyścić miękką, suchą szmatką. Nie używać środków ściernych. |
| Zalecenia bezpieczeństwa | Zalecany montaż przez profesjonalistę. Sprawdź nośność ściany. Nie przekraczać maksymalnego obciążenia. Tylko do użytku wewnętrznego. |
| Zagrożenia | Zawiera małe części: ryzyko zadławienia. Przechowywać w miejscu niedostępnym dla dzieci. |
| Naprawialność i części zamienne | Brak dostępnych części zamiennych. W przypadku wady skontaktuj się ze sprzedawcą. |
| Gwarancja | Skontaktuj się ze sprzedawcą lub zapoznaj się z pełną instrukcją. |
| Recykling | Produkt podlega dyrektywie WEEE. Nie wyrzucać z odpadami domowymi. |
Często zadawane pytania - LD 1332 K ECG
Pytania użytkowników dotyczące LD 1332 K ECG
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Uchwyt ścienny w formacie PDF za darmo! Znajdź swoją instrukcję LD 1332 K - ECG i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. LD 1332 K marki ECG.
INSTRUKCJA OBSŁUGI LD 1332 K ECG
Nalezy uwañnie przyczytać i zachować do wglądu!
W celu prawidlowego montazu uchwytu sciennego nalezy skontaktowac sie z wykwalifikowanym SPECIALISTA. Przed montazem uchwytu sciennego nalezy skontrolowaczawartosc zestawu montażowego, a w wypadku stwierdzenia braku lub uzskodzonych elementów, nalezy skontaktowac sie ze sprezdawca. Nie nalezy uzywać uzskodzonych elementów!! Uchwytu sciennego nalezy uzywać wylącznie zgodnia z przyznaczeniem okreslonym przyezroducenta. Przed montazem nalezy sprawdzić,czy sciana posiada odpowiednie parametry (przede wsystkim pod katem nosnosci). Nalezy takawe sprawdzić,czy w scianie w mistrzerzonego montazu nie znajduje sie instalacja elektryczna, wodociąr, rura gazowa itp. Nalezy przyestręgać zalecaną bezpiecztna odlegósci telewizora od sciany (wazolechno ci od modeluTelewizora). Uchwyt scienny nalezy zamontawyć w bezpiecznym mięscu, w krómyn ie stanowy zagrozenia dla zycia i zdrowia. Po montazu uchwytu sciennego oraz telewizora nalezy sprawdzić stabilność bezpieczność. Kontrole nalezy powtarȩc w regularnych odstepach czasu (przynajmniej 4 razy w roku).
Urzadzenie przyznaczone jest do montaqu na slupkach drewnianych i scianach betonowych. Przed montażem naleź sie upewnic,czy powierzchnia montażowa posiada odpowiednia nosnosc (czy uniesie污染防治 ziezar telewizora i uchwytu). Nie wolno przyekraczać nosnosci maksymalnej uchwytu.
Produkt przyznaczony jest wyłacznie do uzytku wewnatr pomieszczen. Uzytkowyanie produktu na zewnatrzyme spowodowej uzzkodzenia produktu lub obrażeniaciała.
Producent Nie ponosi odpowiedzialnosci za uszkodzenia spreztu i obrazenia spowodowane przyzniewaosciwy montaż uchwytu sciennego.
- Przed montaquem nalezy uwaznie przyczycytac wszystkie instrukcje i upewnic sie, ze zostaly dobrze zrozumiane. W wypadku braku pewnosci odnosnie dowolnej czeci procesu instalacji nalezy poprosic o pomoc profesjonalnego technika.
- Sciana lub powierzchnia, na ktorei bedzie montowany uchwyt, musi posiadc wystarczajacnoosc (musi utrzymac masu uchwtyu i telewizora). W przywnym razie konieczne jest wzmocnienie.
- Montañ wymaga wspoIpracy przyznajmniej dwóch osób oraz zastosowania zabezpieczenia mechanicznego i odpowiednich narzédzi. W przyciwnym razie moze dojsć do uszkodzenia menia, powaznych obræn lub smierci.
- Naleź przyestrzegać wszystkich instrukcji i zalecen dotycznych odpowiednej wentylacji oraz wyboru odpowiedniago.), wiecej informaci znejduje sie w instrukcji ob.§igi telewizora.
- Produkt zawiera male czeci, któ stwarzaj rzyko zadlawienia w wypadku wdychania lub połknięcia. Elementy te naleź przechowywoć w mistręc u niedostepnym dla daneci!
PL

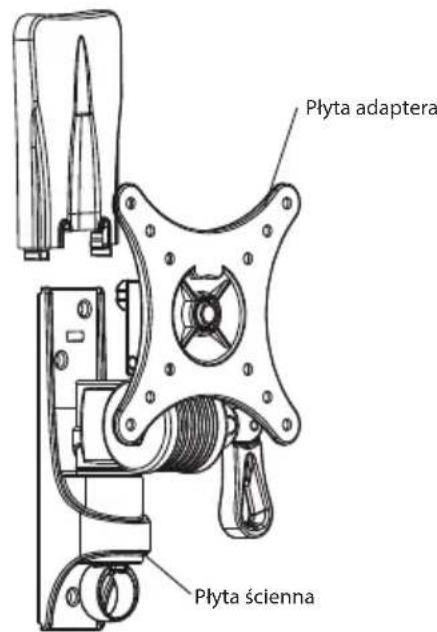

OPIS
Zestaw montażowy
A2 (Sruba M5 × 12 mm)
| Oznaczenia Szt. Opis | |
| A1 | 4 Śruba M4 × 12 mm |
| 4 Śruba M4 × 16 mm | |
| A2 | 8 Śruba M5 × 12 mm |
| 4 Śruba M5 × 16 mm | |
| A3 4 Śruba M6 × 16 mm | |
| A4 4 Śruba M8 × 16 mm | |
| B1 3 Długa Śruba | |
| B2 3 Kołek Rozporowy | |
| B3 3 Podlądka długiej Śruby | |
| C1 4 NasadkaPHY tychyto do telewizora | |
| C2 1 Klucz imbusowy | |
| C3 1 Klucz nasadowy | |
MONTAZ

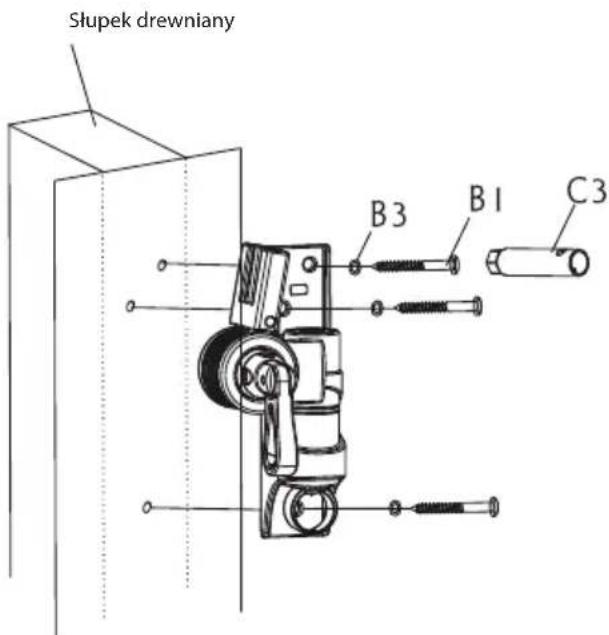

1A - Montañ na sulpku drewnianym
Uzyj płyte scienna jako szablon. Upewnij sie, ze jest w pozycji poziomej, a na slepku drewnianym wyznacz otwory montażowe. Wywierc trzy otwory o srednicy 4,5 mm i glębokość 60 mm. Przyloź poziomo płyte scienną i przyzmocuj są do sciany za pomoczą trzech dlugich strub (B1), podkladek (B3) i klucza nasadowego. Dokrć Śruby, aleNie stosuj zbytniej sily.

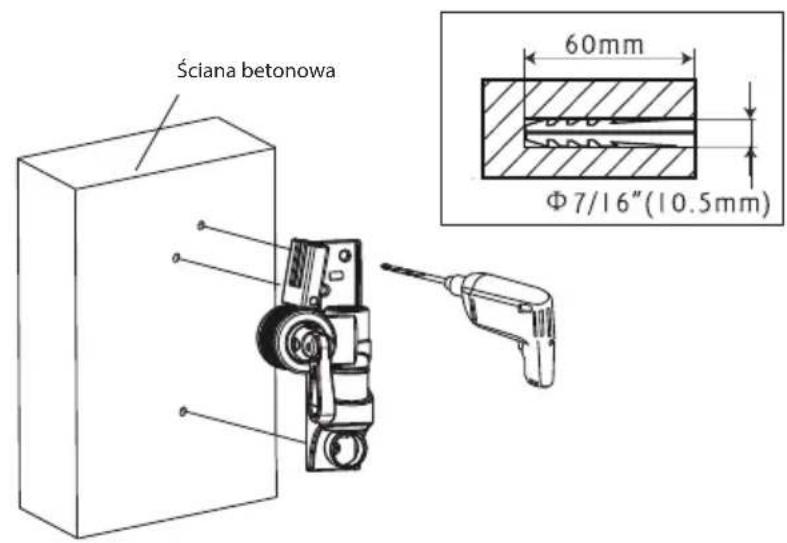

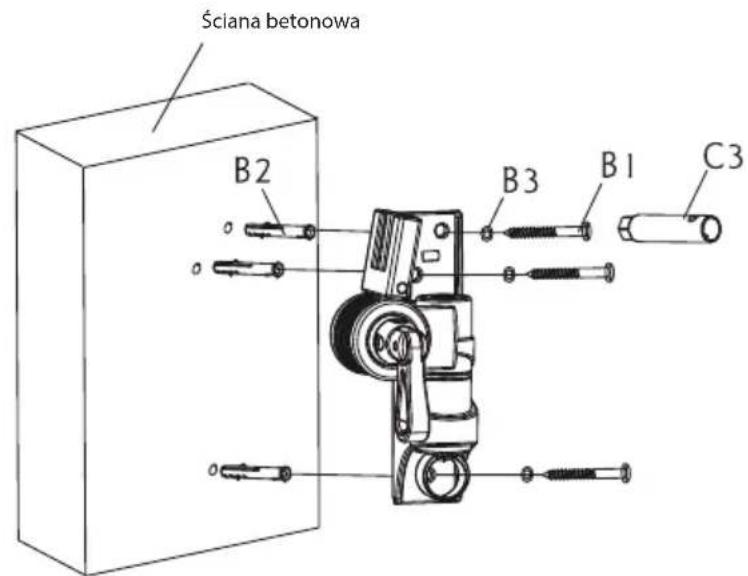

1B - Montañ na scianie betonowej
Przyłoz płyte scienna do sciany, umiesz w pozycji poziomej i uzyj jako szablonu do wyznaczenia trzech otworów. Wywierc trzy otwory o srednicy 10,5 mm i glębokość 60 mm. Do otworów wsun trzy kolki Rozporowe (B2), nastepnie uzyj kluczna nasadowego (C3), aby przyzmocowej płyte scienna do sciany za pomocamy dlugich srb (B1) z podlądkami(B3). Dokrć s Ruby, aleNie stosuj zbytniej sily.
PL

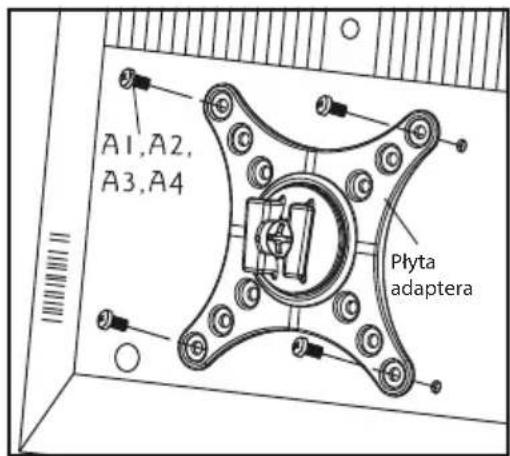

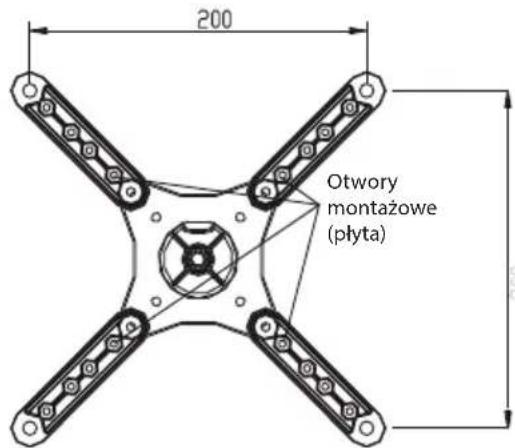

2 - Przymocowanie płyty uchwytu do televizora

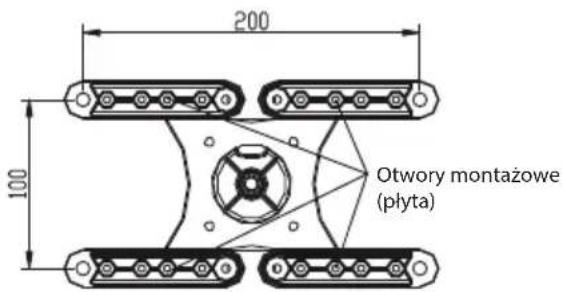

Sprawdź, w jak sposob są Rozmieszczone otwory montażowe na tylnej stronie televizora. Wybierz odpowiednia s Ruby do televizora. Zdejmij płyte uchwytu do televizora z płyty sciennej. Jeźeli uzywasz konfiguracje montażowej VESA 100×100, przymocuj płyte uchwytu bezposrednio do televizora za pomocą czterech srb (A1, A2). Jeźeli uzywasz konfiguracje montażowej VESA 100×200 lub 200×200, wybierz s Ruby do zamocowania televizora i przygotuj nasadki uchwytu tak, jak sugeruju „Widok szȩcęgólowy 1". Przymocuj nasadki do płyty uchwytu za pomocą czterech srb (A1-A4). Dokrć s Ruby, ale nie stosuj zbytniej sily.
Do montazu srb M4, M5 do telewizor.
Do montazu srb M6,M8 do telewizora
Widok szeczegówy 1

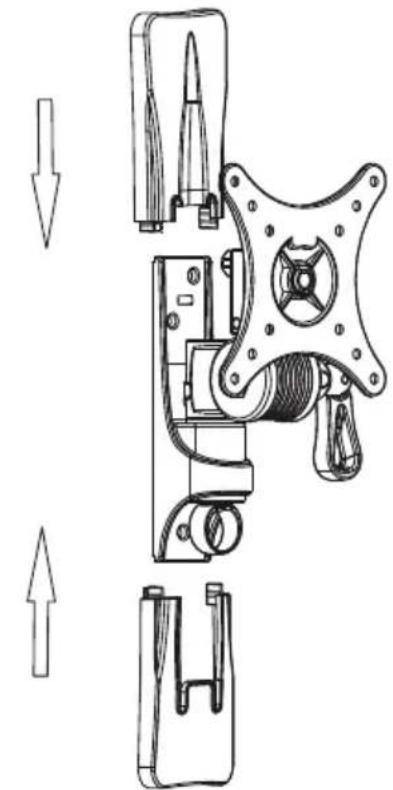

3 - Zamocowanie osłon na płyte scienna
Nasadź na płytekcienna osłony i zabezmiecz poprzej zatrzasȩść.

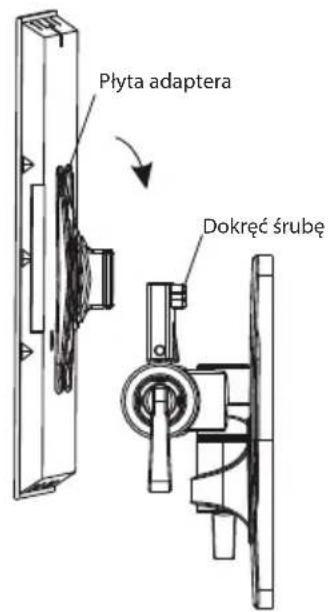

4 - Zamocowanie pfyty uchwytu na pplycie sciennej
Przymocuj ptye uchwytu do ramienia sciennego tak, aby kolnierz uchwytu wsunac do szyn pty sciennej. Dokrec sbræ na szynach pty sciennej. Dokrec mocno, ale nie stosuj zbytniej sily.
UWAGA: Ze wźglȩdów bezpieczędwa sąȩ podnosić ciȩzy za pomoczą mechanicznych urzadzenia podnoszacalgo.

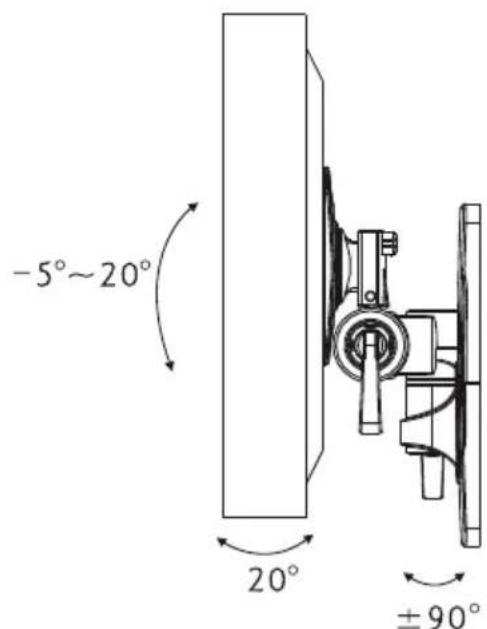

Ustawienia ekranu
DANE TECHNICZNE
Przekatna ekranu: Od 10" do 32"
Maksymalna nośnosć: 25 kg
Zgodnosc: VESA 100×100, VESA 100×200, VESA200×200
Przechylanie do przyodu/do tyfu: Od -5^ do +20^
Obrót wokól osi pionowej: ±90°
Obrót wokół osi poziomej: 20^
EKSPLOATACJA I USUWANIE ODPADÖW
Papier sluszcy do owinięcia i tekture falista - przykazć na wysypisko smieci. Folia opakowaniowa, torby PE, elementy z plastiku - wrzuci do pojemników z plastikiem do recyklingeru.
USUWANIE PRODUKTÖW PO ZAKONÇENIU EKSPLOATACJI
Usuwanie zuzytego spreptu elektryczneo i elektroniczneo (dotczy krajów czlonkowskich UE i innych krajów europejskich z wpwadzonym systemem zbiórki odpadów)
Przedstawiony symbol na produktie lub opakowani oznacza, ze produkt nie maye byc zaliczany do odpadów komunalnych. Nalezy go przykazac do odpowiedniego punktu zajmujacego sie recyklingiem spreztu elektryczneo i elektroniczneo. Prawidlowy recykling produktu zagiega negatywnym konsekwencjom dla zdrowia ludzkiego i srodowiska naturalneo.
Recykling przyczynia sie do zachowania surowców naturalnych. W celu uzyskania dalszych informaci o recykingu unto produktu nalezy sie skontaktowac z lokalnymi wladzami, krajowa organizacja zajmujacsi przytetwarzianiem odpadow lub sklepem, ktory sprzedaal produkt.
Produkt spełnia wymagania dyrektyw UE w zakresie kompatybilnosci elektromagnetycznej i bezpieczność urzadzen elektrycznych.
Instrukcja obslugi jest dostepna na stronie internetowej www.ecg-electro.eu. Zastrzegamy sostie prawo do zmiany tekstu i parametrów technicznych.
08/05
BIZTONSAGI UTASITÁSOK

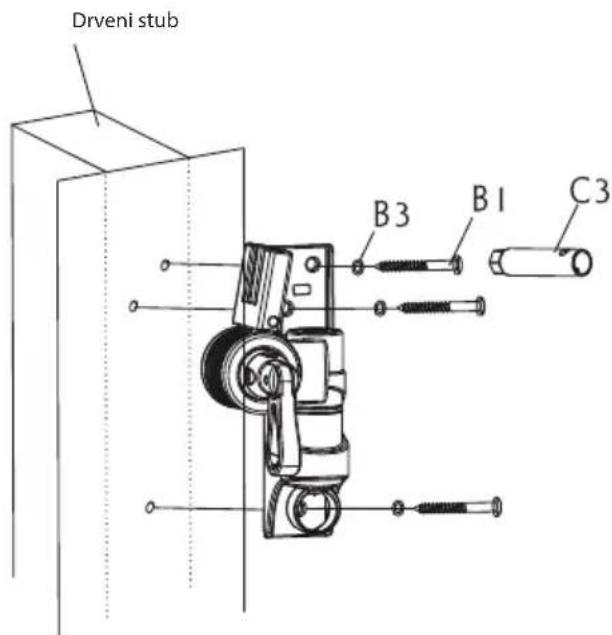

1A - Ugradnja na drvenim konstrukcjija
Zidnu dasku koristite kao sablonu. Provjerite je li vodorava, a na drvenom stipu oznacite mesto za tri montažne rupe. Izbusite rupe promjera 4,5 mm, 60 mm dubine. Prislonite vodoravno zidnu plocu i trima dugim vijcima (B1) i podloškama (B3) i nasadnim ključem (C3) pričvrstite uza zid. Stegnite vijke Čvrsto, ali ne pretežite.
HR/BIH

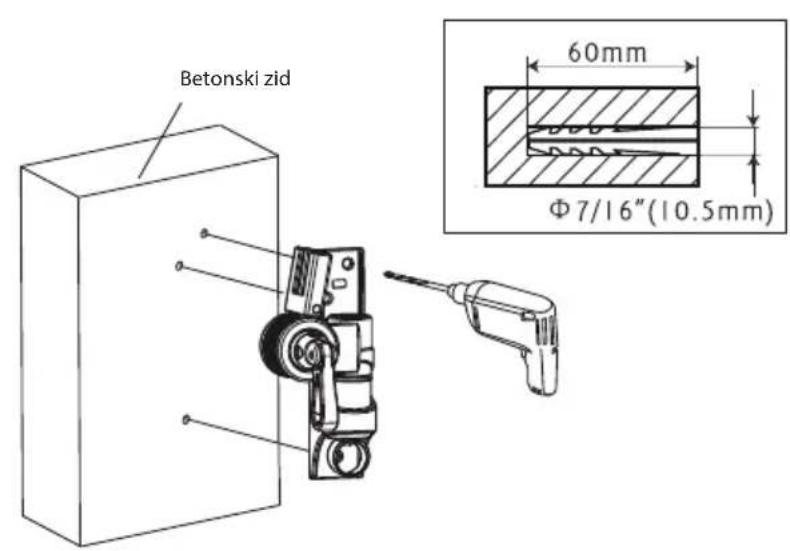

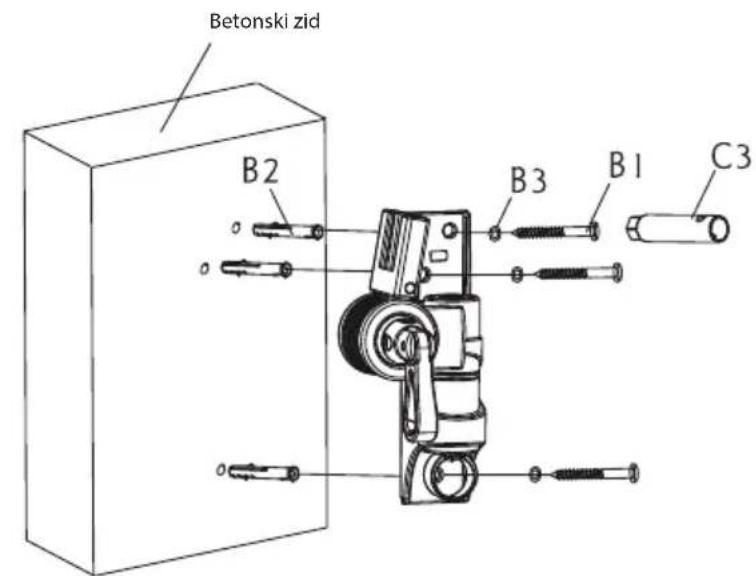

1B - Ugradnja na betonski zid
Zidnu plocu naslonite uza zid, dovedite je u vodoravan položaj i iskoristite je kao šablonu za označavanje rupa. Izbušite rupe promjera 10,5 mm, 60 mm dubine. U rupe stavite tri tipla (B2) i pomocću nasadnog ključa (C3) pričvrstite dugim vijcima (B1) i podloškama (B3) zidnu plocu na zid. Stegnite vijke Čvrsto, ali ne pretežite.

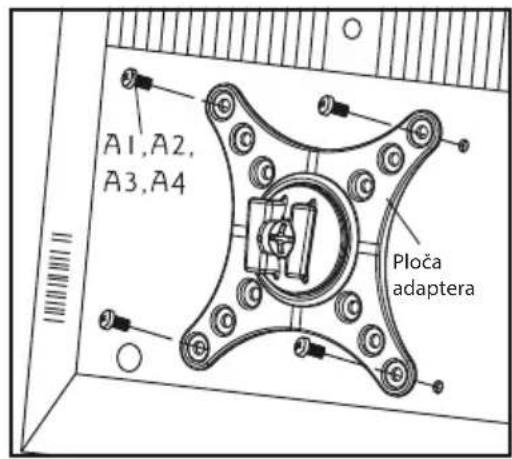

2 - Spajanje ploče adapters i TV urežaja

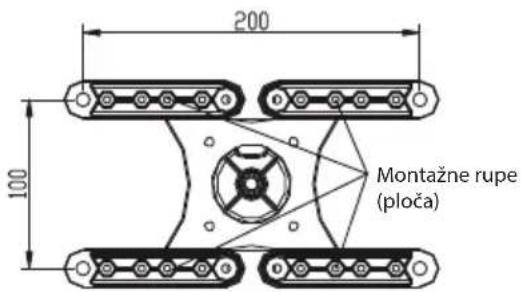

Pogledajte raspored pricvrsnih rupa na stražnjoj strani TV uredaja. Izaberite vijke koji odgovaraju vašem TV uredaju. Ploču adaptera za TV izvadite iz zidne ploče. Ako koristite VESA montažni nastavak 100×100, pricvrstite ploču adaptera izravno na TV uredaj pomocu Četiri vijka (A1, A2). Ako koristite VESA montažni nastavak 100×200 ili 200×200, izaberite vijke za pricvršćivanje TV-a i okrenite nastavak TV adaptera kao što prikazuje „detalj 1". Nastavke pricvrstite na ploču adaptera pomocu Četiri vijka (A1-A4). Stegnite vijke Čvrsto, ali ne pretežite.
Detalj 1
3 - PostavljanjePoklopca na zidnu plochu
Na zidnu plochu postavitePoklopaci učvrstite ga takdaškljocne.
HR/BIH

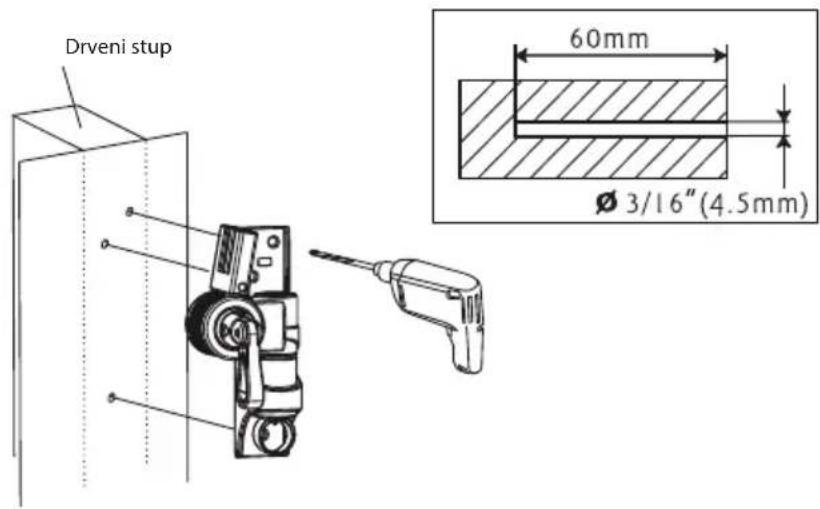

1A - Ugradnja na drvenim konstrukcjija
Zidnu tablu koristite kao sablon. Proverite da li je vodoravna, a na sredini drvenog stuba odredite mesto za montažne rupe. Izbusite rupe precnika 4,5 mm i dubine 60~mm . Prislonite vodoravno zidnu tablu i sa tri duga zavrtnja (B1), a podloskama (B3) i nasadnim ključem (C3) pričvrstite uz zid. Stegnite zavrtnje Čvsto, ali ne stežite prejako.
1B - Ugradnja na betonski zid
Zidnu tablu naslonite uz zid, dovedite je u vodoravan položaj i iskoristite je kao šablon za označavanje rupa. Izbusite rupe precnika 10,5 mm i dubine 60 mm. U rupe stavite tri tipla (B2) i pomocu nasadnog ključa (C3) pričvrstite dugim zavrtnjima (B1) i podloškama (B3) zidnu tablu na zid. Stegnite zavrtnje Čvrdsto, ali ne stežite prejako.
SR/MNE

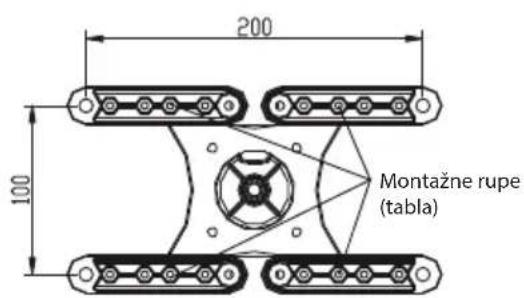

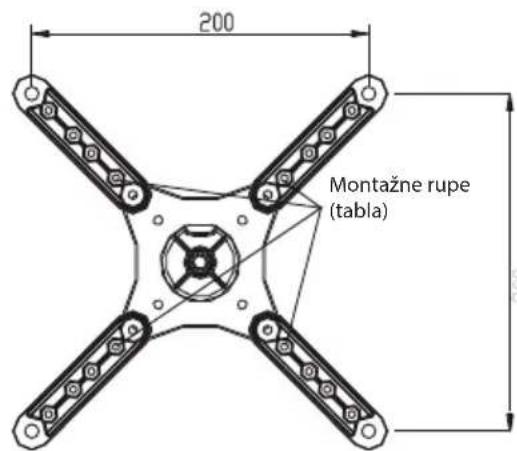

2 - Spajanje table adaptera i TV ureðaja
Pogledajte raspored montažnih rupa na zadnjoj strani TV uredaja. Izaberite zavrtnje koji odgovaraju vašem TV uredaju. Ploču adaptera za TV izvadite iz zidne ploče. Ako koristite VESA montažni nastavak 100×100, pričvrstite ploču adaptera direktno na TV uredaj pomocu Četiri vijka (A1, A2). Ako koristite VESA montažni nastavak 100×200 ili 200×200, izaberite zavrtnje za pričvršćivanje TV-a i okrenite nastavak TV adaptera kao što prikazuje „detalj 1". Nastavke pričvrstite na tablu adaptera pomocu Četiri zavrtnja (A1-A4). Stegnite zavrtnje Čvrsto, ali ne stežite prejako.
Detalj 1
SR/MNE
3 - PostavljanjePoklopca na zidnu plochu
Na zidnu tablu postavitePoklopac i učvrstite ga takda škljocne.
SR/MNE
4 - Namešanje ploče adapters na zidnu tablu
Tablu adaptera pricvrstite na zdnu ruku takdo prirubnica adaptera sklizne po vodicama zidne table. Zategnite vijk na vodici zidne table. Stegnite cvrsto, ali ne stezite prejako.
