INSTRUKCJA OBSŁUGI LD 1333 K ECG
Nalezy uwañnie przyczytać i zachować do wglądu!
W celu prawidlowego montazu uchwytu sciennego nalezy skontaktowac sie z wykwalifikowanym SPECIALISTA. Przed montazem uchwytu sciennego nalezy skontrolowaczawartosc zestawu montazowego, a w wypadku stwierdzenia braku lub uzskodzonych elementow, nalezy skontaktowac sie ze sprzedawca. Nie nalezy uzywać uzskodzonych elementów!! Uchwytu sciennego nalezy uzywać wylącznie zgodnia z przyznaczenia okreslonym przyezroducenta. Przed montazem nalezy sprawdzić,czy sciana posiada odpowiednie parametry (przede wsystkim pod katem nosnosci). Nalezy takawe sprawdzić,czy w scianie w mistrzerzonego montazu nie znajduje sie instalacja elektryczna, wodociag, rura gazowa itp. Nalezy przyestrzegać zalecanę bezpiecznych odlegósci telewizora od sciany (wazolechno ci od modeluTelewizora). Uchwyt scienny nalezy zamontawyć w bezpiecznym mięscu, w krómyn ie stanowy zagrożenia dla zycia i zdrowia. Po montazu uchwytu sciennego oraz telewizora nalezy sprawdzić stabilność bezpieczność. Kontrole nalezy powtarȩć w regularnych odstepach czasu (przynajmniej 4 razy w roku).
Urzadzenie przyznaczone jest do montaqu na slupkach drewnianych i scianach betonowych. Przed montażem naleź sie upewnic,czy powierzchnia montażowa posiada odpowiednia nosnosc (czy uniesie污染防治 ziezar telewizora i uchwytu). Nie wolno przyekraczać nosnosci maksymalnej uchwytu.
Produkt przyznaczony jest wyłączne do uzytku wewnatrix pomieszczeni. Uzytkowanie produktu na zewnatrix要去 spowodowej uzzkodzenia produktu lub obrażeniaciała.
Producent nie ponosi odpowiedzialnosci za uszkodzenia sprețu i obrażenia spowodowane przyzniewláciwy montañ uchwytu sciennego.
- Przed montaquem nalezy uwaznie przyczycytac wszystkie instrukcje i upewnic sie, ze zostaly dobrze zrozumiane. W wypadku braku pewnosci odnosnie dowolnej czeci procesu instalacji nalezy poprosic o pomoc profesjonalnego technika.
- Sciana lub powierzchnia, na ktorei bedzie montowany uchwyt, musi posiadc wystarczajca nosnosc (musi utrzymac masu uchwtyu i telewizora). W przywnym razie konieczne jest wzmocnienie.
- Montañ wymaga wspólpracy przyznajmniej dwóch—isb oraz zastosowania zabezpieczenia mechanicznego i odpowiednich narędzi. W przyciwnym razie moze dojsć do uszkodzenia mienia, powaznych obraweierci.
- Naleź przyestrzegać wszystkich instrukcji i zalecen dotycznych odpowiednej wentylacji oraz wyboru odpowiedniago.), wiecej informaci znejduje sie w instrukcji ob.§igi televizora.
- Produkt zawiera male czeci, któ stwarzaj rzyko zadlawienia w wypadku wdychania lub połknięcia. Elementy te naleź przechowywoć w mistręc u niedostepnym dla daneci!
PL
OPIS
Zestaw montażowy
| Oznaczenia $zt. Opis | |
| A1 | 4 Śruba M4 × 12 mm |
| 4 Śruba M4 × 16 mm | |
| A2 | 8 Śruba M5 × 12 mm |
| 4 Śruba M5 × 16 mm | |
| A3 4 Śruba M6 × 16 mm | |
| A4 4 Śruba M8 × 16 mm | |
| B1 3 Długa Śruba | |
| B2 3 Kołek Rozporowy | |
| B3 3 Podlądka długiej Śruby | |
| C1 4 Nasadka płyty uchwytu do telewizora | |
| C2 1 Klucz imbusowy | |
| C3 1 Klucz nasadowy | |
MONTAZ

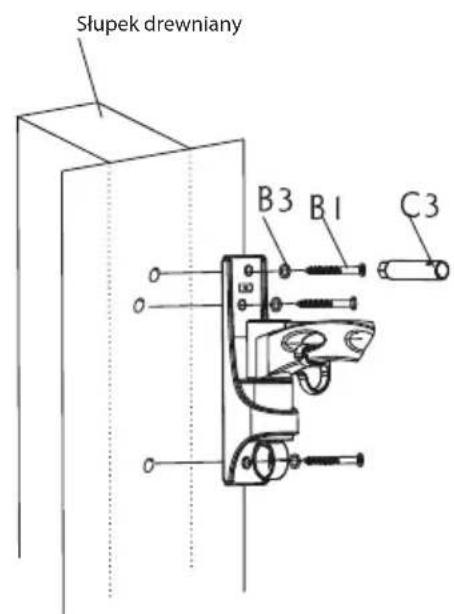

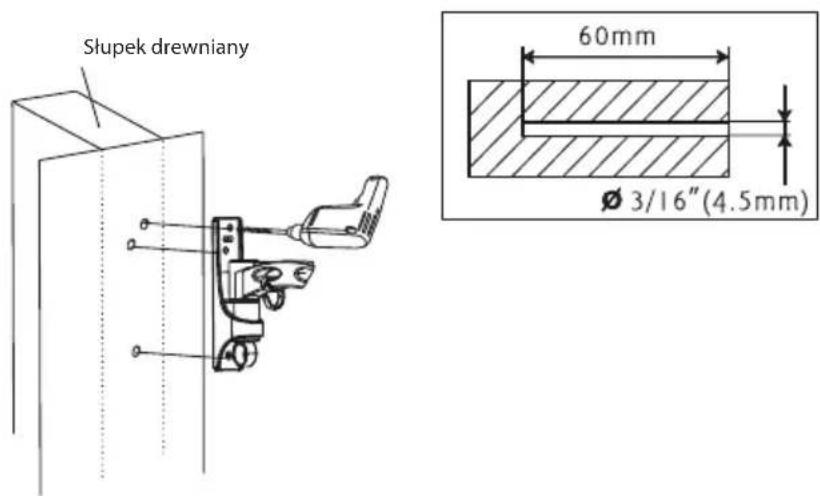

1A - Montañ na słupku drewnianym
Uzyj płyte scienna jako szablon. Upewnij sie, ze jest w pozycji poziomej, a na slepku drewnianym wyznacz otwory montażowe. Wywierc trzy owry o srednicy 4,5 mm i glębokosci 60 mm. Przyloź poziomo płyte scienna i przymocuj są do sciany za pomocą trzech dlugich strub (B1), podkladek (B3) i klucza nasadowego. Dokrć s Ruby, aleNie stosuj zbytniej sily.

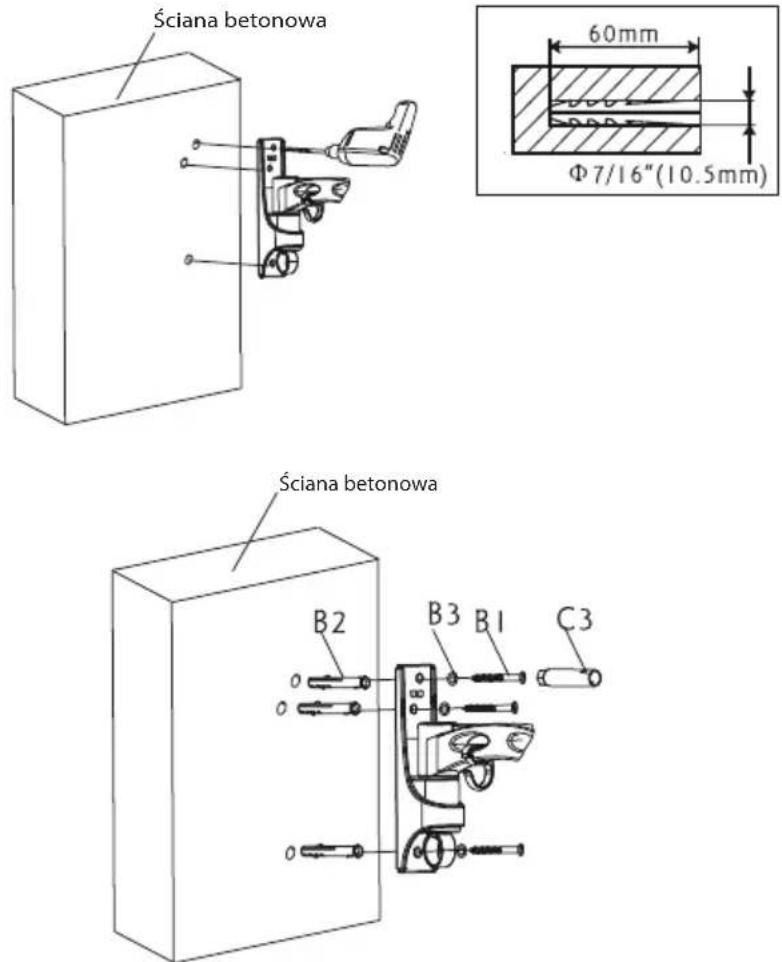

1B - Montañ na scianie betonowej
Przyłoz płyte scienna do sciany, umiesz w pozycji poziomej i uzyj jako szablonu do wyznaczenia trzech otworów. Wywierc trzy otwory o srednicy 10,5 mm i glębokość 60 mm. Do otworów wsć trzy kołe Rozporowe (B2), nastepnie uzyj kluczna nasadowego (C3), aby przyzmocowej płyte scienna do sciany za pomoczą dlugich strub (B1) z podlądkami(B3). Dokrć s Ruby, ale nie stosuj zbytniej sily.
PL

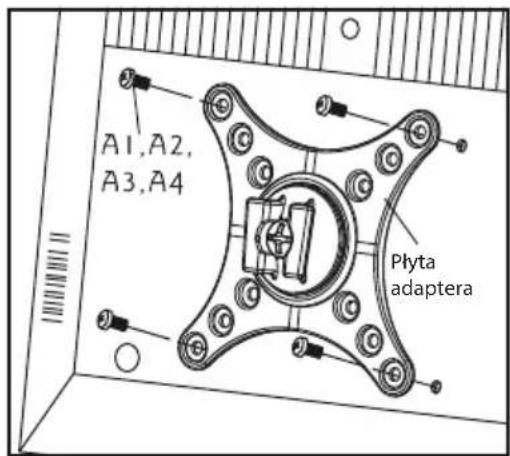

2 - Przymocowanie płyty uchwytu do televizora

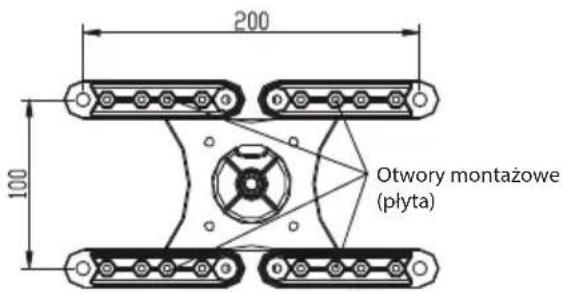

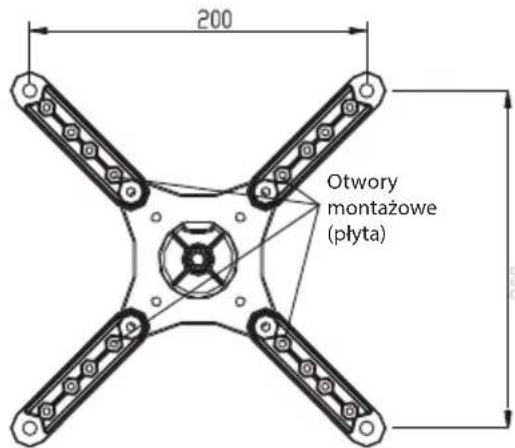

Sprawdz, w jakis sposob są Rozmieszczone otwory montażowe na tylnej stronie televizora. Wybierz odpowiednie szuby do televizora. Zdejmij płyte uchwytu do televizora z płyty sciennej. Jeźeli uzywasz konfiguracje montażowej VESA 100×100, przymocuj płyte uchwytu bezposrednio do televizora za pomocą czterech szrub (A1, A2). Jeźeli uzywasz konfiguracje montażowej VESA 100×200 lub 200×200, wybierz szuby do zamocowania televizora i przygotuj nasadki uchwytu tak, jak sugeruje „Widok szȩcęgólowy 1". Przymocuj nasadki do płyty uchwytu za pomocą czterech szrub (A1-A4). Dokrćsz Ruby, ale nie stosuj zbytniej sily.
Do montazu srb M4, M5 do telewizor.
Do montazu srb M6,M8 do telewizora
Widok szeczegówy 1
3 - Zamocowanie osłon na płyte scienna
Nasadz na płyte scienna oslony i zabepeziec poprzez zatrzasniecie.
2 : x^ ( x) = y^ ( x) : ( x,y) = 1

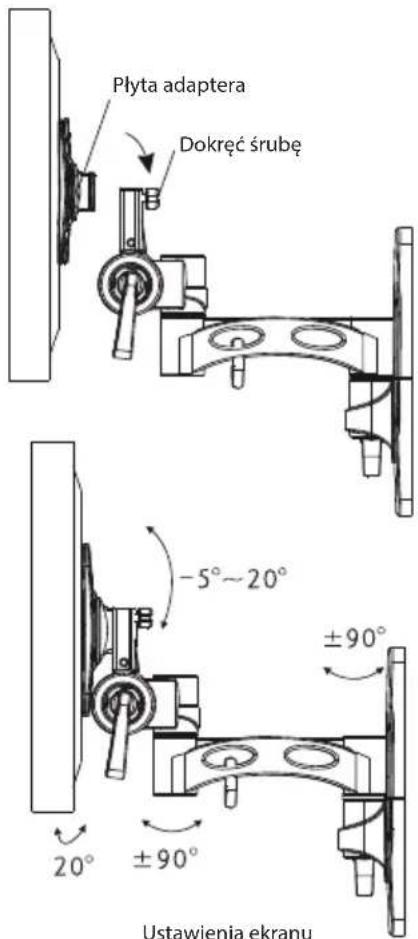

4 - Zamocowanie płyty uchwytu na pplycie sciennej
Przymocuj phyte uchwytu do ramienia sciennego tak, aby kolnierz uchwytu wsunac do szyn phyty sciennej. Dokrć srbé na szynach phyty sciennej. Dokrć mocno, ale nie stosuj zbytniej sily.
UWAGA: Ze wźględów bezpieczędwa sąȩ podnosić ciȩzy za pomocamy mechanicznych urzadzenia podnoszacalgo.
DANE TECHNICZNE
Przekatna ekranu: Od 10" do 32"
Maksymalna nośnosć: 25 kg
Zgodnosc: VESA 75×75, VESA 100×100, VESA 100×200, VESA 200×200
Przechylanie do przyodu/do tyfu: Od -5^ do +20^
Obrót wokól osi pionowej: 2 stopnie swobody, ±90° & ±90°
Obrót wokół osi poziomej: 20^
PL
EKSPLOATACJA I USUWANIE ODPADÖW
Papier sluszcy do owinięcia i tekture falista - przykazć na wysypisko smieci. Folia opakowaniowa, torby PE, elementy z plastiku - wrzuci do pojemników z plastikiem do recyklingeru.
USUWANIE PRODUKTÖW PO ZAKONÇENIU EKSPLOATACJI
Usuwanie zuzytego spreptu elektryczneo i elektroniczneo (dotczy krajów czlonkowskich UE iinnych krajow europejskich z wpwadzonym systemem zbiórk odpadów)
Przedstawiony symbol na produktie lub opakowani oznacza, ze produkt nie maye byc zaliczany do odpadow komunalnych. Nalezy go przykazac do odpowiedniego punktu zajmujacego sie recyklingiem spreztu elektryczneo i elektroniczneo. Prawidlowy recykling produktu zagiega negatywnym konsekwencjom dla zdrowia ludzkiego i srodowiska naturalneo.
Recykling przyczynia sie do zachowania surowców naturalnych. W celu uzyskania dalszych informaci o recykingu unto produktu nalezy sie skontaktowac z lokalnymi wladzami, krajowa organizacja zajmujacsi przytetwarzianiem odpadow lub sklepem, ktory sprzedaal produkt.
Produkt spełnia wymagania dyrektyw UE w zakresie kompatybilnosci elektromagnetycznej i bezpieczność urzadzen elektrycznych.
Instrukcja obslugi jest dostepna na stronie internetowej www.ecg-electro.eu. Zastrzegamy sostie prawo do zmiany tekstu i parametrów technicznych.
08/05
BIZTONSAGI UTASITÁSOK

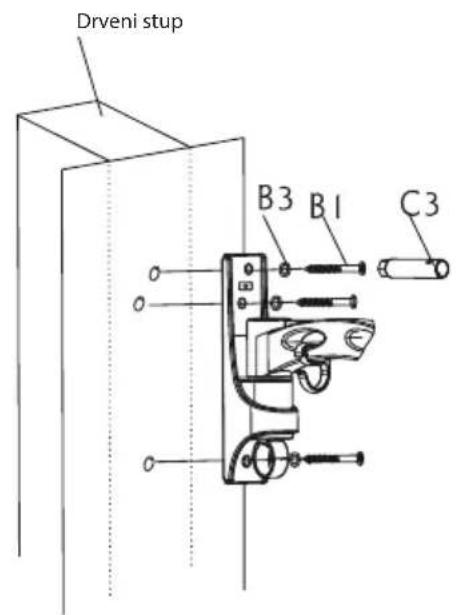

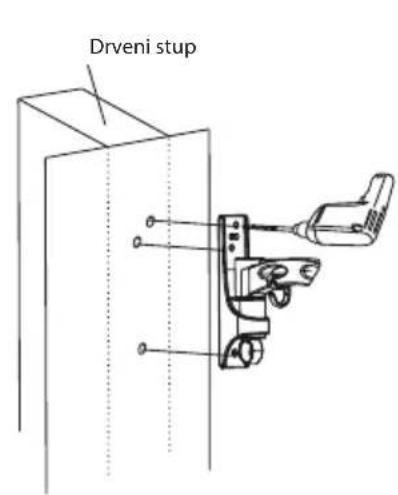

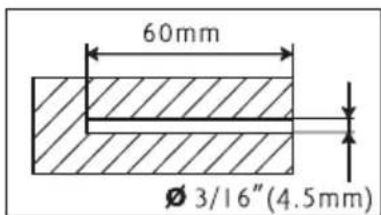

1A - Ugradnja na drvenim konstrukcjija

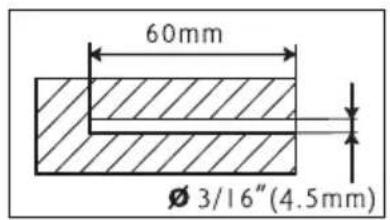

Zidnu dasku koristite kao šablonu. Provjerite je li vodoravna, a na drvenom stipu oznăcite mesto za tri montažne rupe. Izbusite rupe promjera 4,5 mm, 60 mm dubine. Prislonite vodoravno zidnu ploču i trima dugim vijcima (B1) i podloškama (B3) i nasadnim ključem (C3) pričvrstite uza zid. Stegnite vijke Čvrdsto, ali ne pretežite.
HR/BIH

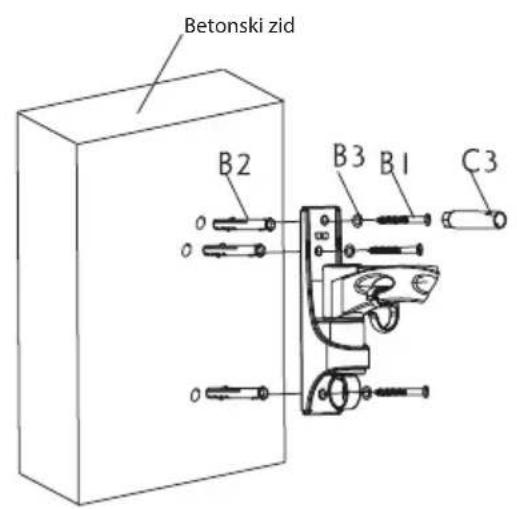

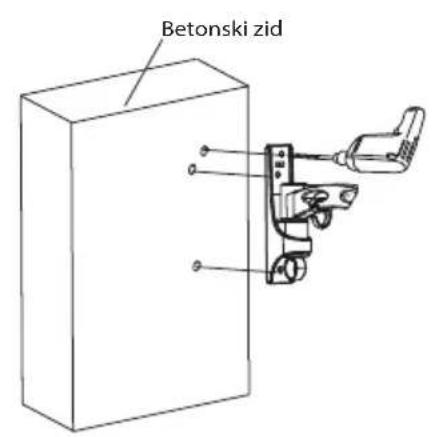

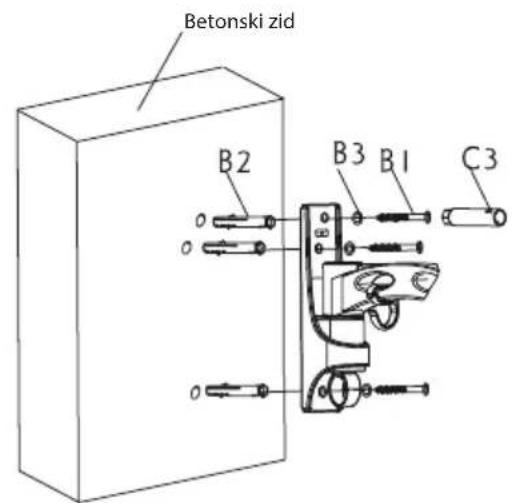

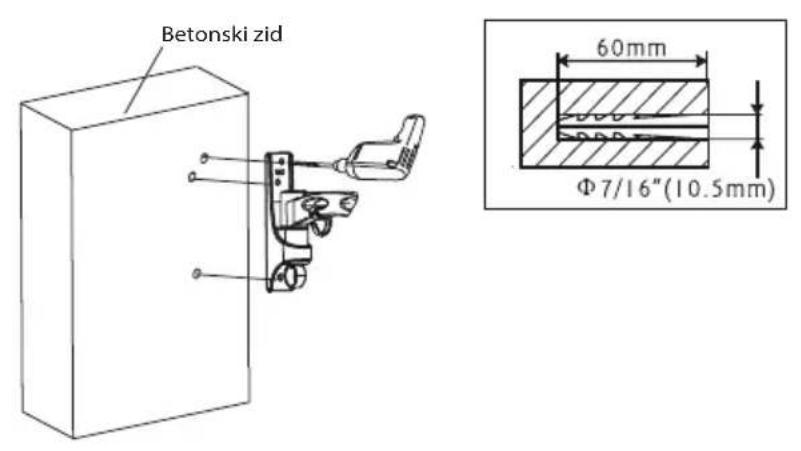

1B - Ugradnja na betonski zid
Zidnu ploču naslonite uza zid, dovedite je u vodoravan položaj iiskoristite je kao šablonu za označavanje rupa. Izbusite rupe promjera 10,5 mm, 60 mm dubine. U rupe stavite tri tipla (B2) i pomocću nasadnog ključa (C3) pričvrstite dugim vijcima (B1) i podloškama (B3) zidnu ploču na zid. Stegnite vrijke Čvstrto, ali ne pretežite.
HR/BIH

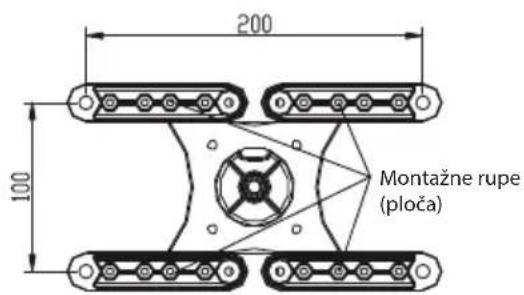

2 - Spajanje ploče adapters i TV urežaja
Pogledajte raspored pricvrsnih rupa na stražnjoj strani TV uredaja. Izaberite vijke koji odgovaraju vašem TV uredaju. Ploču adaptera za TV izvadite iz zidne ploče. Ako koristite VESA montažni nastavak 100×100, pricvrstite ploču adaptera izravno na TV uredaj pomocu Četiri vijka (A1, A2). Ako koristite VESA montažni nastavak 100×200 ili 200×200, izaberite vijke za pricvršćivanje TV-a i okrenite nastavak TV adaptera kao što prikazuje „detalj 1". Nastavke pricvrstite na ploču adaptera pomocu Četiri vijka (A1-A4). Stegnite vijke Čvrsto, ali ne pretežite.
Detalj 1
3 - PostavljanjePoklopca na zidnu plochu
Na zidnu plochu postavitePoklopaci učvrstite ga takdaškligone.
1A - Ugradnja na drvenim konstrukcjija
Zidnu tablu koristite kao sablon. Proverite da li je vodoravna, a na sredini drvenog stuba odredite mesto za montažne rupe. Izbusite rupe precnika 4,5 mm i dubine 60~mm . Prislonite vodoravno zidnu tablu i sa tri duga zavrtnja (B1), a podloskama (B3) i nasadnim ključem (C3) pričvrstite uz zid. Stegnite zavrtnje Čvsto, ali ne stežite prejako.
1B - Ugradnja na betonski zid
Zidnu tablu naslonite uz zid, dovedite je u vodoravan položaj i iskoristite je kao šablon za označavanje rupa. Izbusite rupe precnika 10,5 mm i dubine 60 mm. U rupe stavite tri tipla (B2) i pomocu nasadnog ključa (C3) pričvrstite dugim zavrtnjima (B1) i podloškama (B3) zidnu tablu na zid. Stegnite zavrtnje Čvsto, ali ne stežite prejako.
SR/MNE

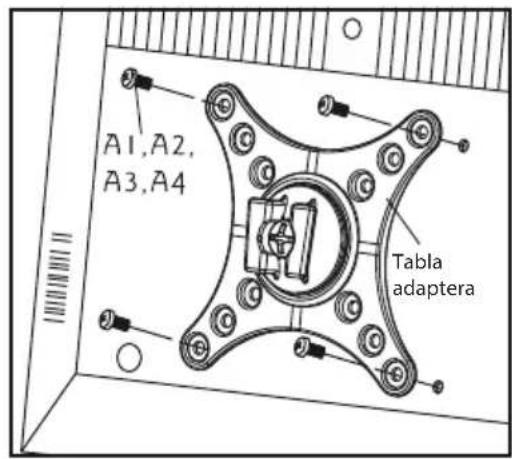

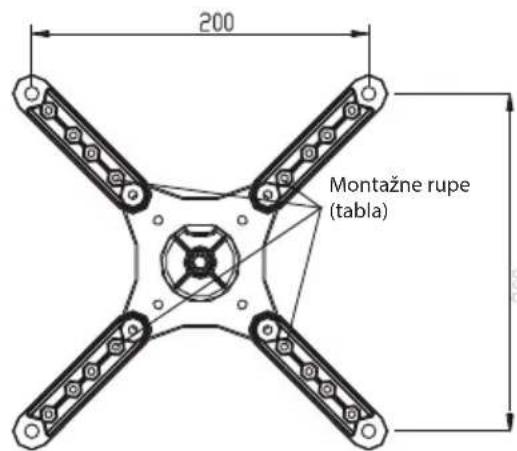

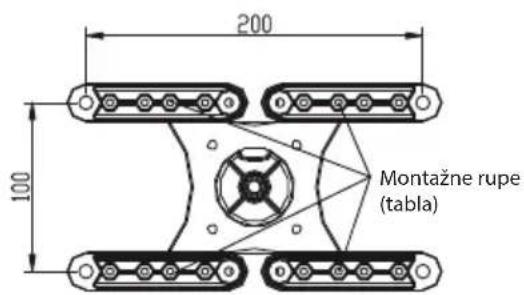

2 - Spajanje table adaptera i TV uredaja
Pogledajte raspored montažnih rupa na zadnjoj strani TV uredaja. Izaberite zavrtnje koji odgovaraju vašem TV uredaju. Ploču adaptera za TV izvadite iz zidne ploče. Ako koristite VESA montažni nastavak 100× 100 prčvrstite ploču adaptera direktno na TV uredaj pomocu Četiri vijka (A1, A2). Ako koristite VESA montažni nastavak 100× 200 ili 200× 200 , izaberite zavrtnje za pričvršćivanje TV-a i okrenite nastavak TV adaptera kao što prikazuje „detalj 1". Nastavke pričvrstite na tablu adaptera pomocu Četiri zavrtnja (A1-A4). Stegnite zavrtnje Čvrsto, ali ne stežite prejako.
Detalj 1
SR/MNE
3 - PostavljanjePoklopca na zidnu plochu
Na zidnu tablu postavitePoklopac i učvrstite ga takdo škljocne.
4 - Namešanje ploče adapters na zidnu tablu
Tablu adaptera pričvrstite na zidnu ruku takdo prirubnica adaptera sklizne po vodicama zidne table. Zategnite vijak na vodici zidne table. Stegnite Čvrsto, ali ne stežite prejako.
Wylaczny przyzdstawiciel na PL: K+B Progres, a.s.
U Expertu 91
