LD 1333 K - Supporto a parete ECG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto murale articolato
Marca	ECG
Modello	LD 1333 K
Dimensioni schermo compatibili	10" a 32"
Carico massimo	25 kg
Compatibilità VESA	75×75, 100×100, 100×200, 200×200 mm
Inclinazione anteriore/posteriore	-5° a +20°
Rotazione sull'asse verticale	±90° (2 gradi di libertà)
Rotazione sull'asse orizzontale	20°
Materiale	Acciaio (stima)
Colore	Nero (stima)
Installazione	Su trave in legno (viti lunghe) o muro in cemento (tasselli)
Contenuto del kit	Viti M4, M5, M6, M8, tasselli, rondelle, chiavi Allen e cricchetto
Utilizzo	Solo interno
Numero di persone per l'installazione	Almeno 2
Manutenzione e pulizia	Pulire con un panno morbido e asciutto
Parti di ricambio / riparabilità	Viti e tasselli forniti; nessuna parte di ricambio disponibile separatamente
Sicurezza	Verificare la portata del muro; non superare 25 kg; installare fuori dalla portata dei bambini; controllo regolare (4 volte/anno)
Norme	Conforme alle direttive europee (CEM e sicurezza elettrica)
Riciclaggio	Imballaggio: carta e plastica riciclabili; prodotto: discarica o punto vendita

Domande frequenti - LD 1333 K ECG

Qual è il carico massimo che può sostenere questo supporto murale?

Il carico massimo è di 25 kg. Non superare mai questo peso per evitare qualsiasi rischio di caduta.

Quali tipi di muri sono adatti per l'installazione?

L'installazione è possibile su trave in legno (foro Ø4,5 mm) o su muro in cemento (foro Ø10,5 mm e tasselli forniti). Verificare che il muro sia sufficientemente portante.

Questo supporto è compatibile con il mio televisore?

È compatibile con gli standard VESA 75×75, 100×100, 100×200 e 200×200. Verificare la spaziatura dei fori sul retro della TV.

Qual è l'inclinazione possibile?

L'inclinazione anteriore/posteriore va da -5° a +20°. La rotazione verticale è di ±90° (2 gradi di libertà) e la rotazione orizzontale di 20°.

Posso installare questo supporto da solo?

No, l'installazione deve essere eseguita da almeno due persone per motivi di sicurezza. Utilizzare un sistema di sollevamento meccanico se necessario.

Come pulire e mantenere il supporto?

Pulirlo con un panno morbido e asciutto. Evitare prodotti chimici aggressivi. Verificare la stabilità almeno 4 volte all'anno.

Cosa fare se mancano viti o tasselli?

Contattare il rivenditore per ottenere i pezzi mancanti. Non utilizzare componenti danneggiati o non adatti.

Questo supporto può essere utilizzato all'esterno?

No, questo prodotto è destinato a un uso esclusivamente interno. Utilizzarlo all'esterno può causare guasti o incidenti.

Quali sono le precauzioni di sicurezza da prendere?

Assicurarsi che il muro supporti il peso totale (TV + supporto). Verificare che nessun cavo elettrico o tubazione passi dietro la zona di foratura. Tenere le piccole parti fuori dalla portata dei bambini.

Questo supporto è garantito?

Il produttore non è responsabile per danni dovuti a un'installazione errata. Il prodotto è conforme alle direttive europee. Per la garanzia, rivolgersi al rivenditore.

MANUALE UTENTE LD 1333 K ECG

Leggere attendamente e conservare per riferimento futuro!

Per il corretto montaggio del supporto, rivolgersi a un professionista qualificato. Prima di installare il supporto a parete, controllare il contentuto del set di montaggio e, nel caso di componenti mancanti o danneggiati, contattare il rivenditore. Non utilizzato mai parti danneggiate! Utilizzato il supporto a parete solo per lo scopo previsto dichiarato. Prima dell'installazione, verificare se la parete, dove si vuole esquire il montaggio, sua idonea (principalmente a causa della energia portante). Accertare inoltre, che nei punti dove si vuole effettuare l'installazione, non siano presente cavi elettrici, tubature dell'acqua, del gas, o altre tubature. Rispettare la distance di sicurezza prescritta alla parete alla TV (dipende dal modello della TV). Installare il supporto a parete in unippo sicuro, in modo da non mettere in pericolo le persone. Dopao aver montato il supporto e lo schermo piatto, verificare che vi sia una stabilità sufficiente e che il funzionamento avvenga in sicurezza. Si dovrebbe esquire un controllo in intervalli regolari (almeno 4 volte l'anno).

Il disposivo è predisisto per il montaggio su guide di legno o pareti solide di calcestruzzo. Prima dell'installazione, accertarsi che la superficie di montaggio abbia la capacité portante sufficiente in modo da sostenere il peso totale del teilevisore e del supporto. Non superare mai la capacité massima di carico del supporto.

Questo prodotto è destinato esclusivamente per un uso interno. Se usato in ambienti esterni, il prodotto potrebbe Cedere e eventualmente causare lesions.

Il produttore non è responsabile per i dati diretti e dati causati da un'installazione non corretta del supporto a parete.

1. Prima dell'installazione, leggere attendamente tutte le istruzioni e accertarsi, di averle ben comprese. Nel caso che non si abbia la certezza di averre compreso una qualiasi parte della procedura di installmente, richiedere l'assistenza di un technician professionista.
2. La parete o la superfi ciè di fi ssaggio deve essere in grado di sostenere il peso totale del supporto e della televisione. Nel caso contrario sare necessario rinforzare la parete.
3. L'installazione richiede la presenza di almeno due persone e l'utilizzo di una sicurezza meccanica e di attrezzi adeguati. In caso contrario, cui cause danni cose o lesioni gravi o mortali.
4. Rispettare tutte le istruzioni e le raccomandazioni riguardanti la ventilazione adeguata e la scelta di un luogo adatto per il montaggio del teilevisore. Per ulteriori informazioni, fare riferimento al manuale dell'utente del teilevisore.
5. Il prodotto contiene delle parti piccole che possono causare un pericolo di soffocamento se inalate o ingerite. Tenere questi componenti fuori alla portata dei bambini!

DESCRIZIONE

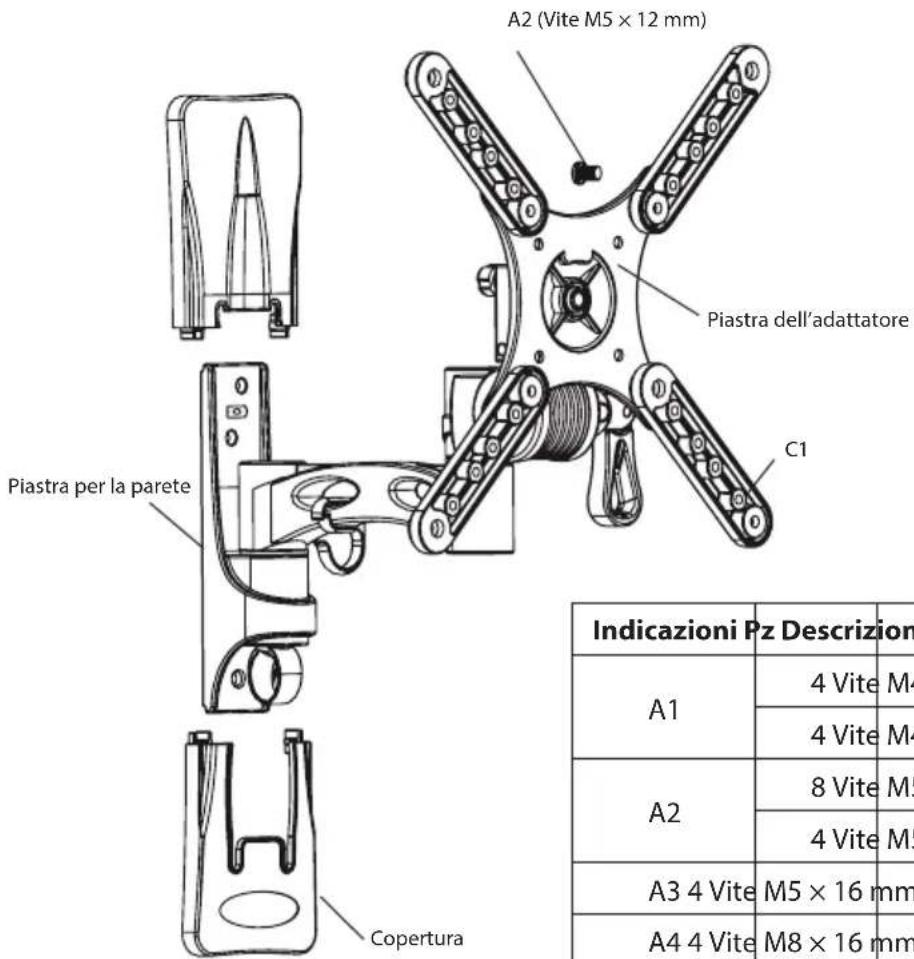

Kit di montaggio

Indicazioni	Pz	Descrizione
A1	4 Vite	M4 × 12 mm
	4 Vite	M4 × 16 mm
A2	8 Vite	M5 × 12 mm
	4 Vite	M5 × 16 mm
A3 4 Vite	M5 × 16 mm
A4 4 Vite	M8 × 16 mm
B1 3 Vite	lunga
B2 3 Tassello
B3 3 Rondella della	vite lunga
C1	4	Estensione della piatra dell'adattatore TV
C2 1 Brugola
C3 1 Chiave a tubo

MONTAGGIO

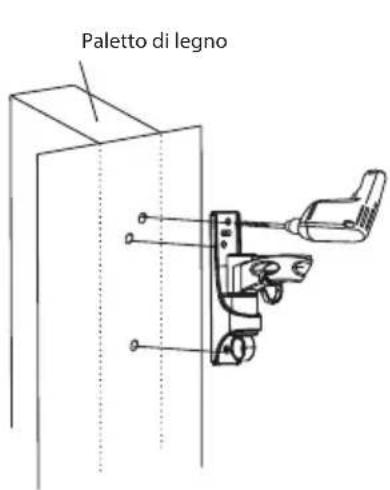

1A - Montaggio su una parete in legno

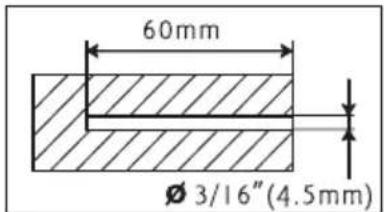

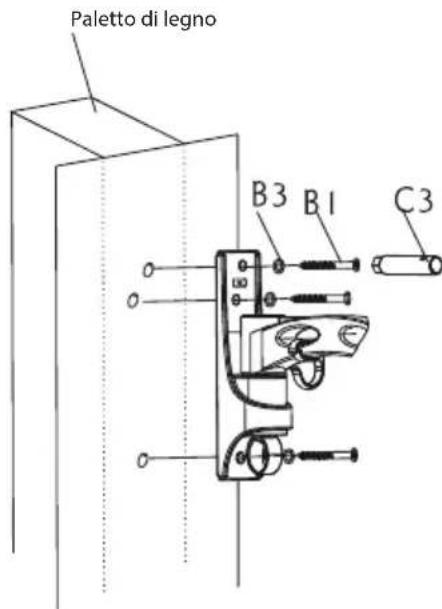

Utilizzare la piastra per la parete come una sagoma. Accertarsi, che sia orizzontale, e segnare tre fori di montaggio nel paletto di legno. Fare tre fori con il trapano di diametro pari a 4,5 mm e una profondità di 60~mm . Poggiare orizzontalmente la piastra per la parete e con le tre viti lunghe (B1) e le rondelle (B3) fissarla alla parete utilizzato la chiave a tubo (C3). Serrare le viti con fermezza, ma non con troppa forza.

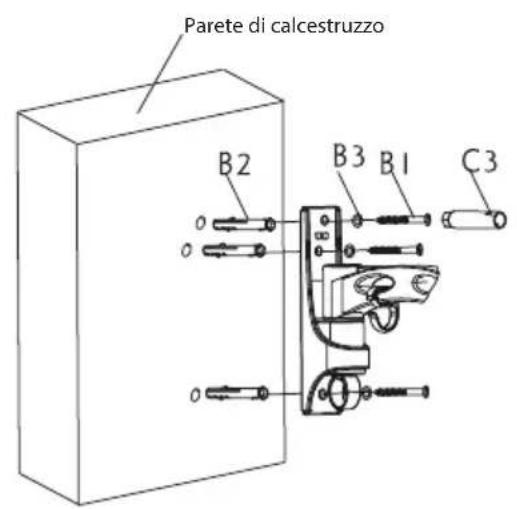

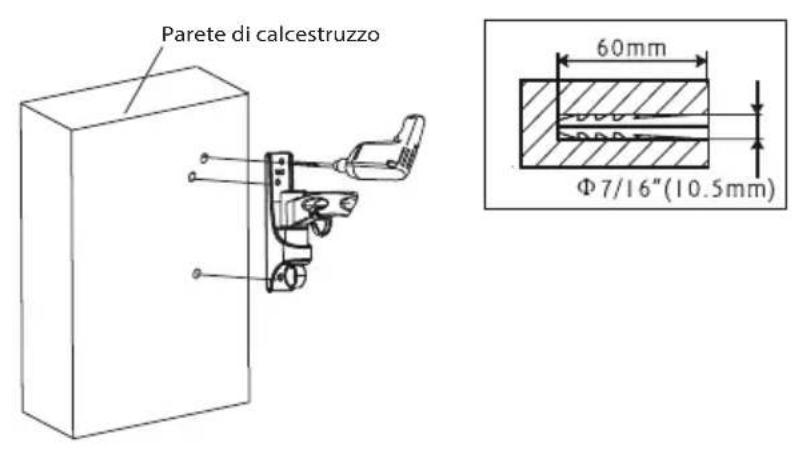

1B - Montaggio su una parete di calcestruzzo

Poggiare la piatra sulla parete,aggiustare in posizione orizzontale eutilizzarla come sagoma per contrassegnare i tre fori. Fare tre fori con un trapano di diametro para a 10,5mm e con una profundita di 60~mm .Nei fori inseire i tasselli (B2) e utilizzato la chiave a tubo (C3) fissare le viti lunghe (B1) con le rondelle (B3) la piastra alla parete.Serrare le viti con fermezza,ma non con troppa forza.

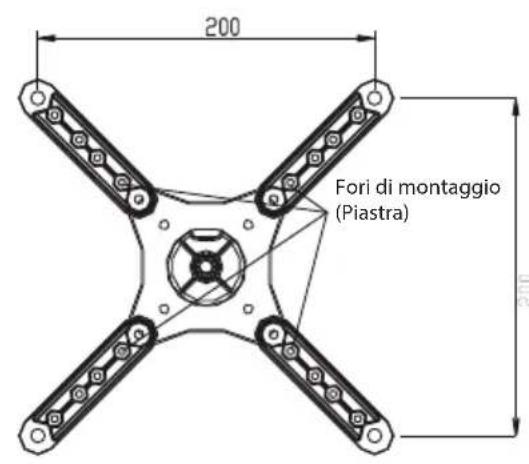

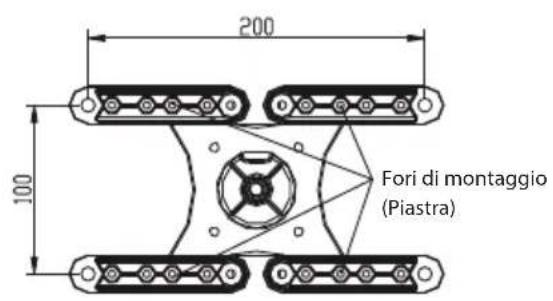

2 - Fissare la piastra dell'adattatore TV al tevisore

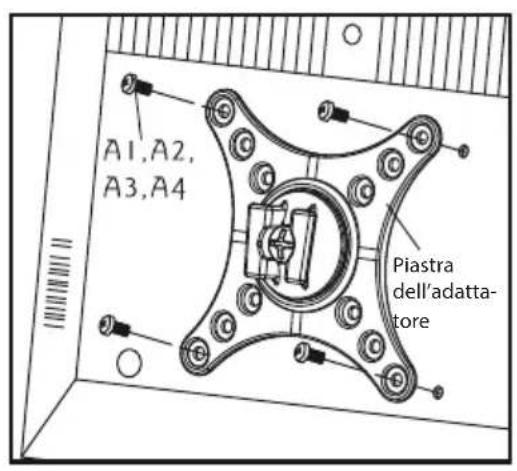

Identificare la posizione dei fori di montaggio sulla parte posteriore del vosto televisore. Scegliere delle viti idonee per il vostro tevisore. Togliere la piastra dell'adattatore TV alla piastra per la parete. Se si utilizza un sistema di montaggio VESA 100× 100 , fissare la piastra dell'adattatore direttamente al tevisore utilizzato le quattro viti (A1, A2). Se si utilizza la disposizione di montaggio VESA 100× 200 o 200× 200 , selezionare le viti per fissare il tevisore e orientare l'estensione verso l'adattatore TV come indicato dal «Dettaglio 1». Fissare l'estensione alla piastra dell'adattatore con le quattro viti (A1-A4). Serrare le viti con fermezza, ma non con troppa forza.

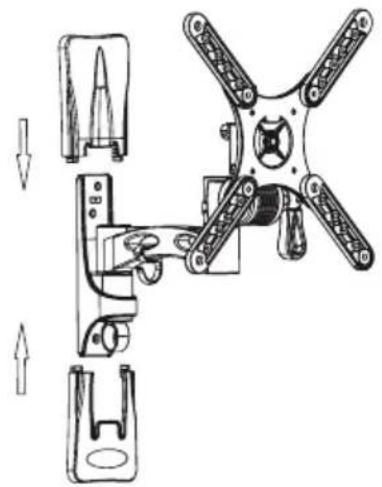

3 - Inserimento delle copertura sulla piastra della parete

Inserire sulla piastra a parete le coperture e bloccarle mutuamente con un scatto.

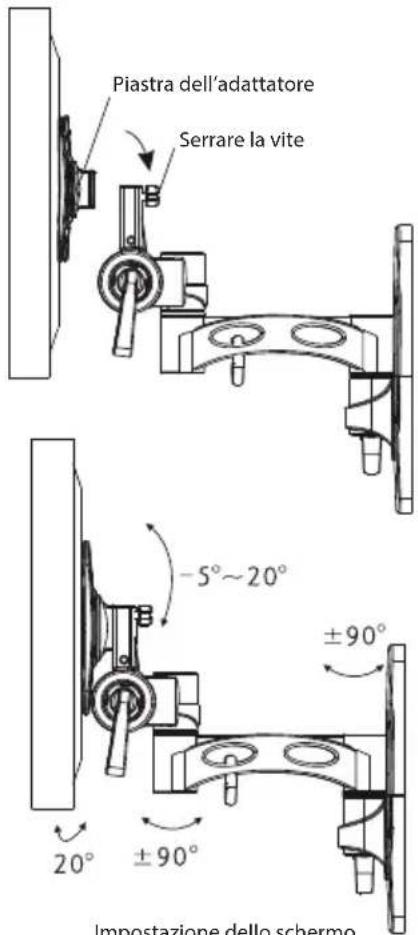

4 - Inserimento delle piastre dell'adattatore sulla piastra della parete

Fissare la piastra dell'adattatore al braccio per la parete, facendo scivolare la fl angia dell'adattatore nelle guid.
della piastra sulla parete. Serrare la vite nella guida della piastra per la parete. Serrare le viti con fermezza, ma non con troppa forza.

NOTA: Per motivi di sicurezza, sollevare e posizionare sempre i carichi pesanti con dispositivi meccanici di sollevamento.

IT

DATI TECHNICI

Diagonale dello schermo: da 10'' fi no a 32''

Capacità massima di carico: 25 kg

Compatibilità: VESA 75×75, VESA 100×100, VESA 100×200, VESA 200×200

Inclinatione avanti/indietro: -5^ fi no a +20^

Rotazione attorno all'asse verticale: 2 gradi di libertà, ± 90^ & ± 90^

Rotazione attorno all'asse orizzontale: 20^

USO E SMALTIMENTO DEI RIFIUTI

Carta da imballaggio e cartone ondulato: consegnarli alla discarica. Imballaggio foglio stagnola, sacchetti PE, elementi plastici: gettarli nei contentitori per il riciclaggio della plastica.

Smaltimento di apparecchiature elettriche ed elettroniche (valido per i paesi membri dell'Unione Europea e per altri paesi europei con unsystema di riciclo implementato)

Il symbolo rappresentato sul prodotto o sulla confezione indica che il prodotto non deve essere trattato come rifiuto domestico. Consegnare il prodotto alla struttura specificata per il riciclaggio di apparecchiature elettriche ed elettroniche. Prevenire impatti negativi sulla salute umana e sull'ambiente riciclando correttamente il prodotto.

Il riciclaggio contribuisce a preservare le risorse naturali. Per ulteriori informazioni sul riciclaggio di quello prodotto, fare riferimento alle autorità locali, all'organizzazione nazionale di trattamento dei rifutti o al negazio dove è stato acquistato il prodotto.

Questo prodotto è conforme ai requisiti della direttiva UE in materia di compatibilità elettromagnetica e sicurezza elettrica.

Il produttore si riserva il diritto ad effettuare cambiamenti del testo e dei parametri tecnici.

08/05
