NÁVOD K OBSLUZE LD 1333 K ECG
Čtěte pozorně a uschovejte pro budoucí potřebu!
CZ
Pro správnou montáž nastěnného držák se obratte na kvalifikovaného odborníka. Pred instalaci nastěnného držák zkontrolujte obsah montážniho setu a v pripadě chybějících nebo vadnych komponent informujte svého prodejce. Poškozené současti nikdy nepoužívejtle!! Nastěnný držák použijte Jen pro stanovený učel uvedeny vyrobcem. Pred instalaci si bezpodminéčné overte zpúsobilost zdi (predevím kvúli nosnosti). Dále se ujistěte, ze se ve zdi v mistě zamyslené instalace nenacház el. vedení, vodovodní, plynové nebo jiné potrubí. Dodržujte predepsanou bezpečnou vzdálenost TV od zdi (závisi na modelu TV). Nastěnný držák naintalujte na bezpečné misto, na kterém nemůze zpúsobit ohrožné—isob. Po montáži nastěnného držák a ploché obrazovky prověřte dostatečnou stabilitu a bezpečnost provozu. Kontrola by se měla opakovat v pravidelnych intervalech (nejméne 4× ročné).
Zařazení je určeno k instalaci na dřevné práčky nebo pevně betonové zdi. Pred instalaci se ujistěte, ze má montážné povrch dostatečnou nosnost, aby unesl celkovou hmotnost televizoru a držák. Nikdy nepřekrajte maximálné nosnost držák.
Tento produit je urcen pouze pro vnitri pouziti. Venkovni pouziti muze mit za nasledek selhani produktu nebo uraz.
Vyrobce neruci za skody na zafrzeni a na zdrav ziaprincené nesprvnym nastalovanim nastennego drzaku.
- Pred instalaci si pozorné prectete veskeré Pokyny a ujistete se, ze jste jim dobre porozumeli. V priadé, ze si nejste jisti nekterou枣庄 procesu instalace, pozadeje t o pomoc profesionánlho technika.
- Stěna nebo plocha pro upevněni musí mit dostatečnou nosnost pro celkovou hmotnost držák u a televizoru. V opačné mřižpáde je nutné provést zpevněné.
- Instalace vyžaduje součinnost minimálne dvou osob a použit mechanického zabezpečeni a vchodného nářadi. V opacné mřipadě muže dojít k poškození majetku nebo váznému poraněni cis smrtelnému urazu.
- Dodržujte vsechny pouny a doporučeni týkajíci se odpovidajího odvětráná a vybru vchodného mista pro upevněni televizoru. Dalí informace viz priručka vaseho televizoru.
- Vyrobek obsahuje drobné současti, které mohou pri vdechnuti nebo polknuti prebstavovat riziko udušeni. Tyto současti držte mimo dosah děti!
POPIS

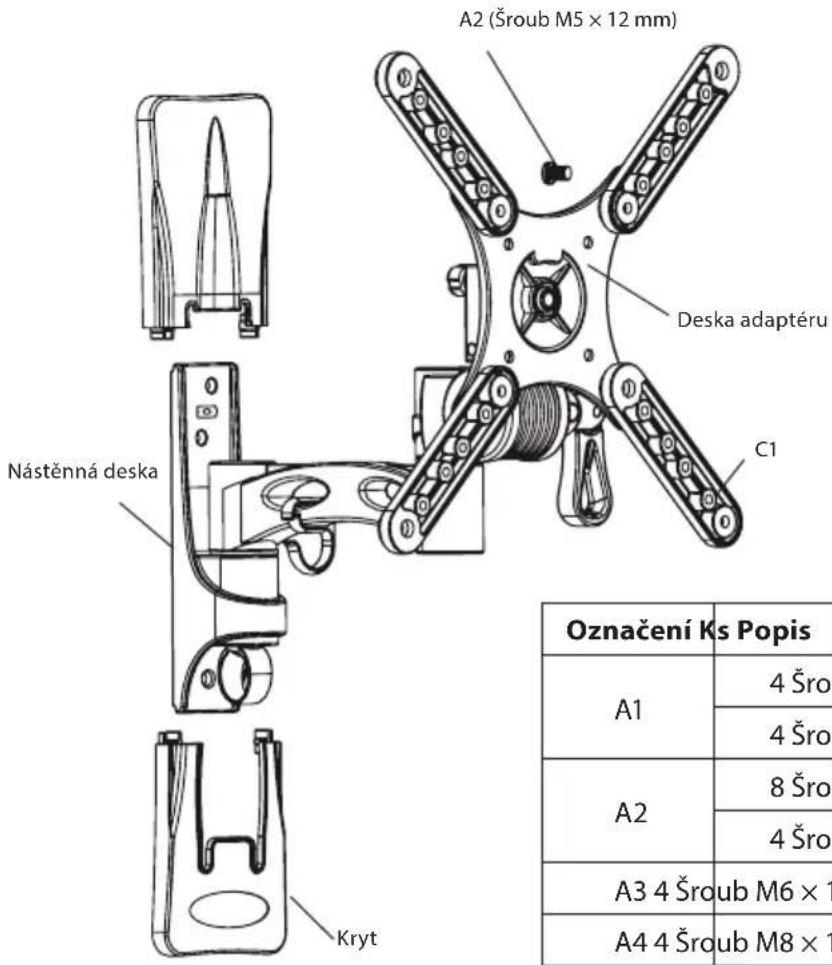

Montázní sada
| Označeni Ks Popis | |
| A1 | 4 Šroub M4 × 12 mm |
| 4 Šroub M4 × 16 mm | |
| A2 | 8 Šroub M5 × 12 mm |
| 4 Šroub M5 × 16 mm | |
| A3 4 Šroub M6 × 16 mm | |
| A4 4 Šroub M8 × 16 mm | |
| B1 3 Dlouhý šroub | |
| B2 3 Hmždinka | |
| B3 3 Podložka dlouhého šroubu | |
| C1 4 Nástavec desky TV adaptéru | |
| C2 1 Imbusový klič | |
| C3 1 Nástrčkový klič | |
MONTAZ

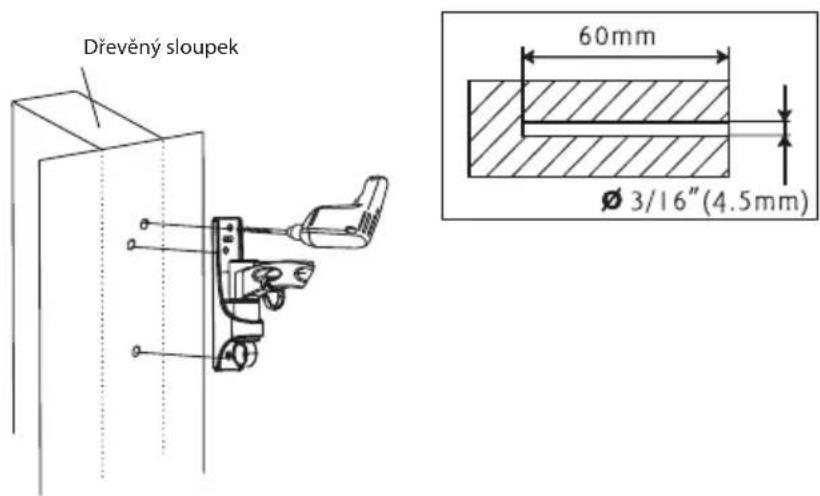

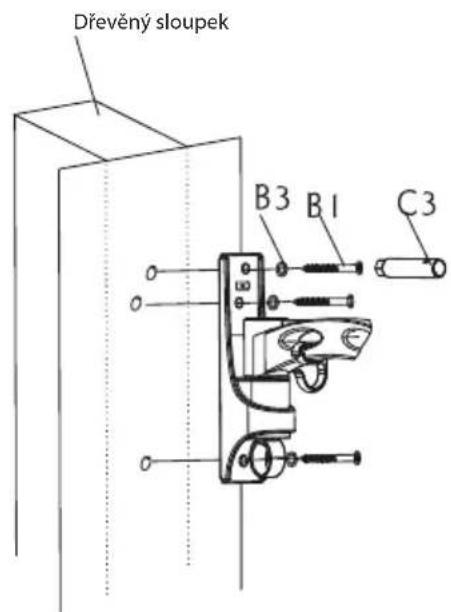

1A - Montáž do drevené pricky
Nastennou desku pouzijte jak sablonu. Ujistete se, ze je vodorovne, a do dreveneho sloupku si vyznache tri montažni otvory. Vyvrteje tri otvory o pruméru 4,5 mm a hloubce 60 mm. Prilozte vodorovne nastennou desku a pomoci tri dlouhych sroub (B1) a podlozek (B3) ji nastrcnym klicem (C3) pripevnete ke zdi. Srouby utahnete pevné, ne vsak priilisnou silou.

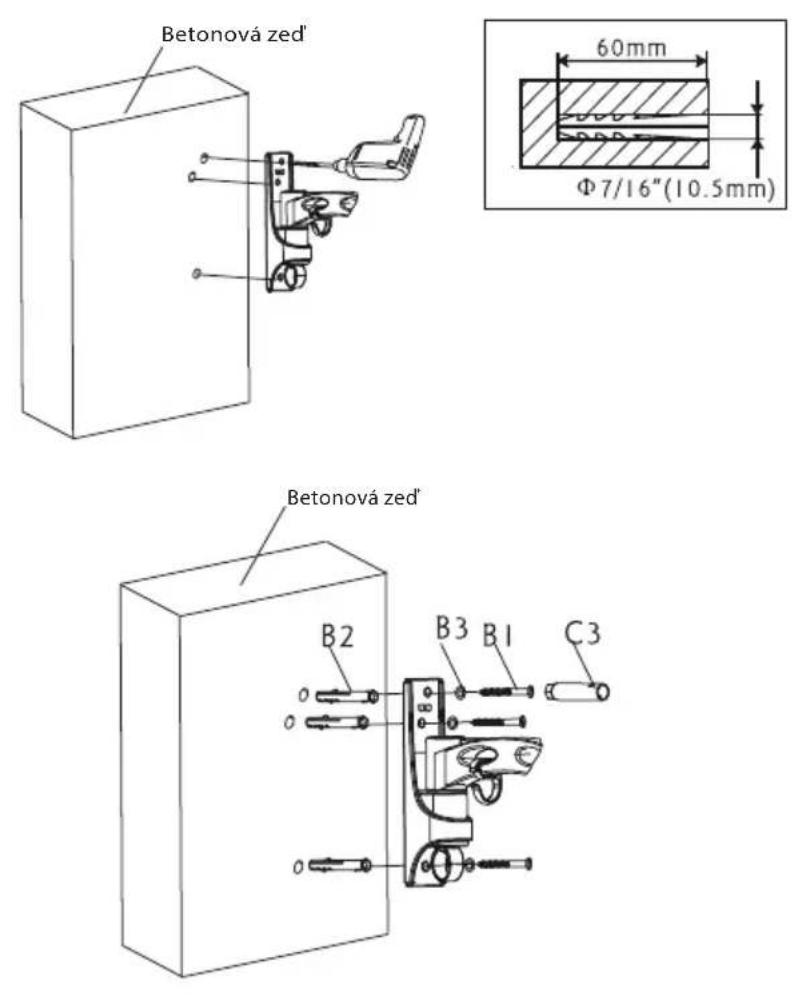

1B - Montáž na betonovou zed'
Nastennou desku prilozte ke zdi, vyrovnejte do vodorovné polohy a použijte jak sablonu k vyznaceni t'rech otvorú. Vyvrtejte tri otvory o prüměru 10,5 mm a hloubce 60 mm. Do otvorú zaunte tri hmoždinky (B2) a pomoci nástrného kliče (C3) pripevně tlouhymi srouby (B1) s podložkami (B3) nástennou desku ke zdi. Srouby utáhněte pevné, ne však prilisnou silou.

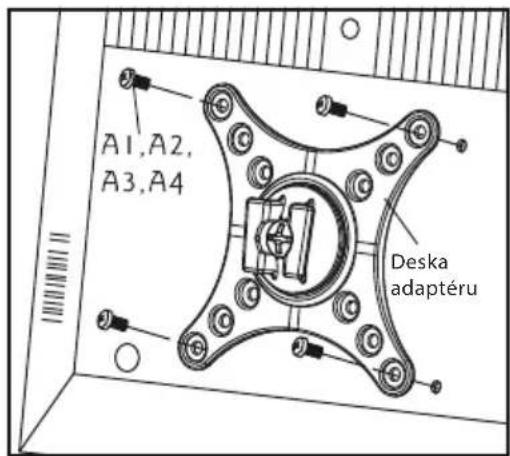

2 - Připevní desky TV adaptéru k televizoru
Zjistete, jak jsou usporadány montázní otvory na zadni strané vaseho televizoru. Vyberte vchodné šrouby pro vás televizor. Desku TV adaptoréru sejměte z nástenné desky. Pokud použijete montázní usporadání VESA 100×100, pripevněte desku adaptoréru prímo k TV pomoci Čtyřech šroubů (A1, A2). Pokud použijete

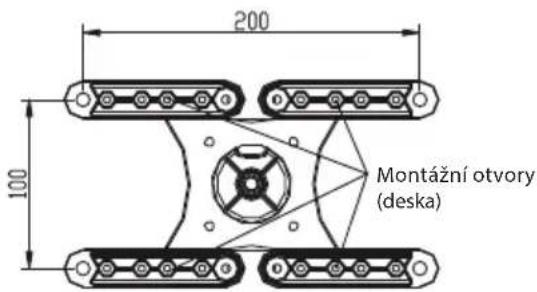

mONTÁZnú usporádání VESA 100×200 nebo 200×200, vyberte šrouby pro prip nástavce TV adaptéru tak, jak naznačuje „Detail 1". Nástavce pripevněte k desce adaptéru pomoci Čtyřech sroubú (A1-A4). Šrouby utáhněte pevně, ne však prilisnéu silou.
Pro pripvneni sroubu M4,M5 kTV
Detail 1
3 - Nasazení krytú na nástěnnou desku
Na nástěnnou desku nasadte kryty a zajistěte zacvaknutím do sebe navzájem.

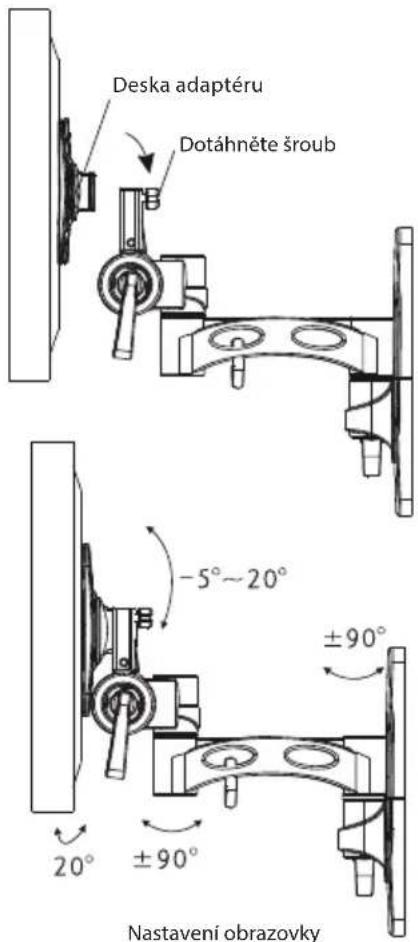

4 - Nasazení desky adaptéru do nástenné desky
Desku adaptéru pripevnete k nastennému ramenu tak, ze prirubu adapréru nasunete do kolejnic nastenné desky. Dotáhnete sroub na kolejnic nastenné desky. Utáhnete pevné, ne však prílišnou silou.
POZNÁMKA: Z bezpečnostnich dūvodu těžká břemena vždy zvedejte a umistujte s pomoci mechanického zdvihaciho zařizení.
TECHNICKE UDAJE
Uhlopricka obrazovky: 10" až 32"
Maximánlí nosnost: 25 kg
Kompatibila: VESA 75×75, VESA 100×100, VESA 100×200, VESA 200×200
Naklaneni dopre du/dozadu: -5^ a+20°
Otačeni kolem svislé osy: 2 stipné volnosti, ±90° & ±90°
Otačeni kolem vodorovné osy: 20^
VYUZITI ALIKVIDACE ODPADU
Balíci papí a vlinitá lepenka - odevzdat do sberních surovin. Přebalová folie, PE sáčky, plastové díly - do sberních kontejnerú na plasty.
LIKVIDACE VYROBKU PO UKONÇENİ ZIVOTNOSTI
Likvidace použitych elektrickych a elektronickych zařizení (platí v chlenskych zemích EU a dalšich evropskych zemích se zavedenymsystemem triděné opadu)
Vyobrazeny symbol na produktu nebo na obalu znamená, ze s produktem by nemělo být s domovním odpadem. Produkt odevzdejte na mistro urcené pro recyklaci elektrickych a elektronickych zařizení. Správnou likvidácì produktu zabrànite negativné vlivům na lidské zdravá aživotné prostředí.
Recyclace materialu prispiva k ochrané prirodnich zdrojú. Vice informaci o recyklaci tohoto produktu Vám poskytne obecní užad, organizace pro zpracovani domovního odpadu nebo prodejné misto, kde jste produkt zakoupili.
Tento vyrobek splnuje požadavky směrnic EU o elektromagnetické kompatilité a elektrické bezpečnosti.
Návod k obsluze je k dispozici na webovych strankach www.ecg.cz.
Změna textu a technickych parametrů vyhrazena.
08/05
BEZPECNOSTNÉ POKNY
Uhlopriecka obrazovky: 10" až 32"
Maximaln nosnost: 25kg
SK Kompatibilita: VESA 75×75, VESA 100×100, VESA 100×200, VESA 200×200
Naklañanie dopredu/dozadu: -5^ a +20^
Otačanie okolo zvislej osi: 2 stipne volnosti, ±90° a ±90°
Otačanie okolo vodorovnej osi: 20^
VYUZITIE A LIKVIDÁCIA OBALOV
Baliaci papier a vlinita lepenka - odovzdajte do zbernych surovín. Prebalová fólia, PE vrecká, plastové diely - vyhadzujte do kontajnerov na plasty.
LIKVIDÁCIA VYROBKAU PO SKONÇENİ ZIVOTNOSTI
Likvidácia použitych elektrickych a elektronickych zariadeni (platí v chlenskych krajinach EU a dalsich europskych krajinach so zavedenym systémom triedenia opadu)
Návod na obsluhu je k disposzicii na webovych strankach www.ecg.sk.
Zmena textu a technickych parametrov vyhradená.
08/05
