HASZNÁLATI ÚTMUTATÓ LD 1333 K ECG
Olvassa el fi gyelmesen és a késöbbi felhasználasokhoz isörizze meg!
A termek szakszerü szerelésétBizza rogzitéstechnikával foglalkoz szakemberre. A szerelés megkezdéselott Ellenörizze le a csomag tartalmát, amennyiben hibát vagy hiányt észlet, akkor forduljon a termek eladojához. Sérult alkatrészeket ne hasznaljon a szereléshez. A fali tartóCsak a rendeltetésének megfelelo célokra hasznalja. A szerelés megkezdéselott Ellenörizze le a fal minõsegét (elsosorban szilárdsági szempontból). Továbba győzödn meg arról, hogy a szerelés helyén a falban nincs-e elektrmos, illetve viz- vagy gázvezéték. Tartsa be a tevékszülk biztonságos távolságat a faltól (a teve típusátol fugg). A TV tartó oyan helyre szerelje fel, ahol az nem veszelyezteti senkinek a biztonságat sem. A fali tartó felszerelése utan ellenorizze le a tartó megfelelo teherbirásat és stabilitásat, valamint a biztonságos hasznalat felteteleinek a teljesülését. Ezt az Ellenörzest rendszeresen Hajtsa vegre (évente 4-szer).
A terméket tōmörfa tartóra, vagy beton, illetve tōmör t'églafalra lehet felszerelni. A szereles megkezdésé elött gyözödjön meg arról, hogy a fal elbirja-e tartós é tvévékészüléket. Ne lépje tul a TV tartó maximális teherbirását!
A terméketCsak beltérben szabad hasznalni. A termék kultéren való hasznalata esétén a termék meghibásodhat és akár személyi sérulést is okozhat.
A gyártó nem vallal felelosséget a fali tartó helytelen hasznalataból és szakszerültlen szereleseból eredő károkér és személyi sérülsekér.
- A szerelés megkezdésé elött figyelmesen olvassa vegig a használati utmutatót, és a szerelestCsak akkor kezdje meg, ha az utmutató elóirásait megérétte. AmennyibenBizonytalansag merul fel Onben a szerelest illetöen, akkor a szerelestbizza megfelelo képzettsgu szakemberre.
- A falnak el kell birnia a tartó és a tevékészülék együtttes tomegét. Ellenkező esetben valamilyen kiegészítő merevítésst kell alkalmazni.
- A szereléshez két személy szükséges. A szereléshez használjon megfelelo szerszámokat, valamint tartsa be a munkavédimi elóirásokat is. Ellenkező esetben személyi sérulés kovetkezhet be, vagy anyagi kár is keletkezhet.
- A szereles helyét uyg valassza meg, hogyBiztositva legyen a mukod tevekeszulek megfelelo szelloztete, es a keszulek lathatosaga.Ezeket az informaciokat a tevekszulek hasznalati utmutatojaban talalja meg.
- A termekhezapro alkatreszek is tartoznak, amelyek lenyelése vagy beszippantasa veszelyes lehet. Ezeket azapro alkatreszeket gyerektol tartsa tavol!
A KESZULÉK RÉSZEI
A keszlet tartalma
| Jelölés db | Leírás | |
| A1 | 4 M4×12 csavar | |
| 4 M4×16 csavar | ||
| A2 | 8 M5×12 csavar | |
| 4 M5×16 csavar | ||
| A3 4 M6×16 csavar | ||
| A4 4 M8×16 csavar | ||
| B1 3 Hosszú csavar | ||
| B2 3 Tipli | ||
| B3 3 Alácté a hosszú csavarhoz | ||
| C1 4 Toldalek a TV | szereléséhez | |
| C2 1 Imbuszkulcs | ||
| C3 1 Csőkulcs | ||
SZERELES

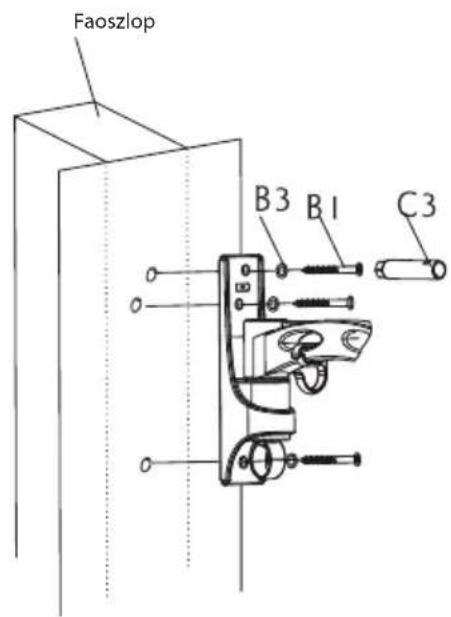

1A - Szerelés fa tartóoszlopra

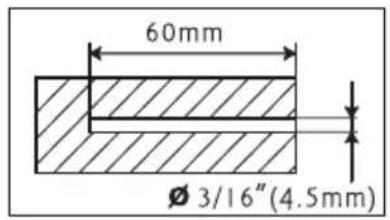

A fali alaplemezt hasznalja sablonként. Az alaplemezt vizmertekkel vizszintes helyzetbe allitva tegye a faoszlopra, es jerolje at a harom furat helyét. Furjon harom darab 4,5 mm atmerojü es 60 mm mely furatot a megjelölt helyen. A fali alaplemezt vizszintes helyzetbe allitva csavarozza a harom hosszú csavarral (B1) es az alatetekek (B3) a faoszlophoz, a csokulcs (C3) segitségével. A csavarokat erzessel huzza meg (ne huzza meg tuli erosen).

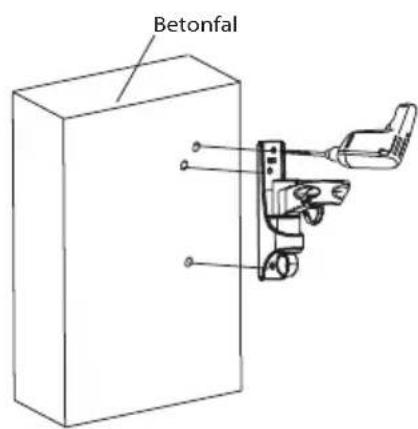

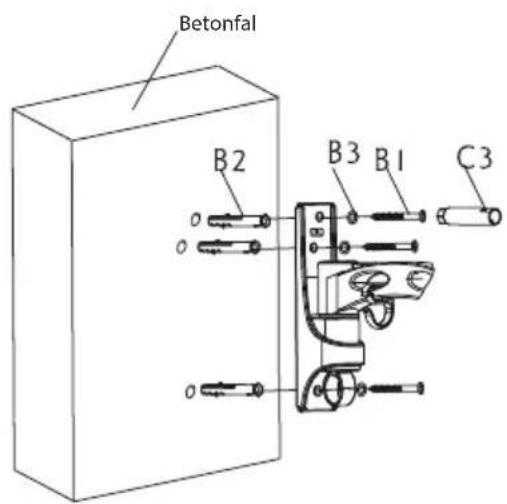

1B-Szerelés betonfalra
A fali alaplemezt hasznalja sablonkent. Az alaplemezt vizmertekkel vizszintes helyzetbe allitva tegye a falra, es jalje at a harom furat helyet. Furjon harom darab 10,5 mm atmerojus 60 mm mely furatot a meggelott helyen. A furatokba dugja be a tiplit (B2), majd a fali alaplemezt vizszintes helyzetbe allitva, csavarozza be a csokulcs (C3) segitssegel a harom hosszcu savart (B1) es az alateket (B3). A csavarokat erzessel huzza meg (ne huzza meg tul erosen).

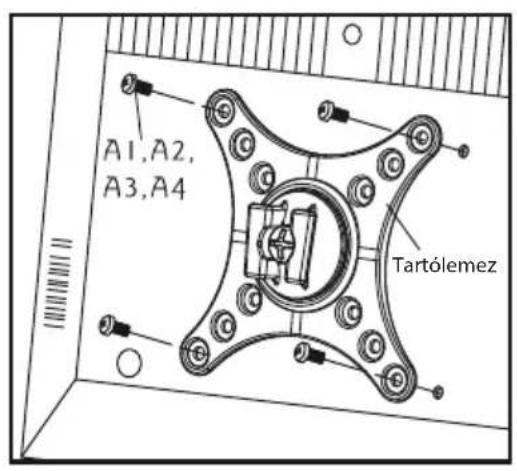

2 - A tartólemez rögzítésa tevekészülékhez

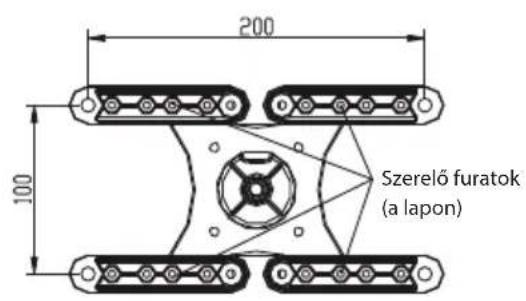

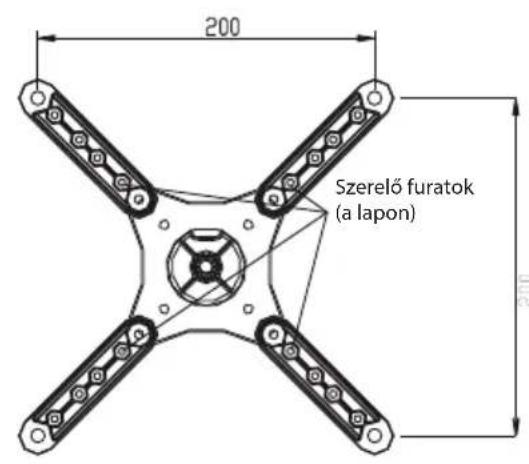

Elobb allapitsa meg, hogy milyen elrendezesben talalhatok a tevekeszuleken a rogzitest szolgalo menetes furatok. Valassza ki a megfelelo meretu es hosszusagcu csavarokat. A tartolemezt szerelje le a fali alaplemezrol (ha meg nem szerelte le). Amennyiben a TV rogzitese VESA 100× 100 -as, akkor a tartolemezt kozvetlenul szerelje fel a tevekszulekre, negy darab (A1, A2) csavar segitsgevel. Amennyiben a TV rogzitese VESA 100× 200 -as vagy 200× 200 -as, akkor ezeknek megfelelo csavarokat valasszon, es a tartolemezre szerelje fel a toldalekokat is (Iasld az 1. abrat). A toldalekokat negy darab (A1-A4) csavarral rogzitse a tartolemezhez. A csavarokat erzessel huzza meg (ne huzza meg tul erosen).
1.ábra

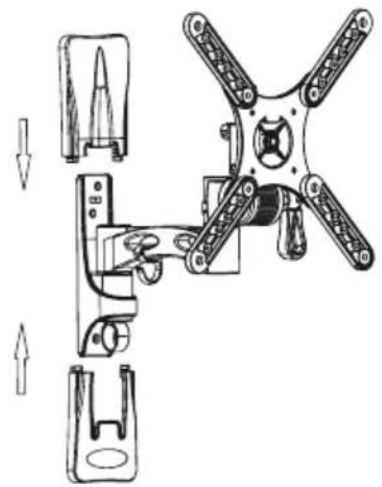

3 - A burkolat felhelyezése a fali tartóra
A fali tartóra húzza rá az alsos es felso burkolatot, a burkolatok egymásba kattanva rogzülnek.
HU

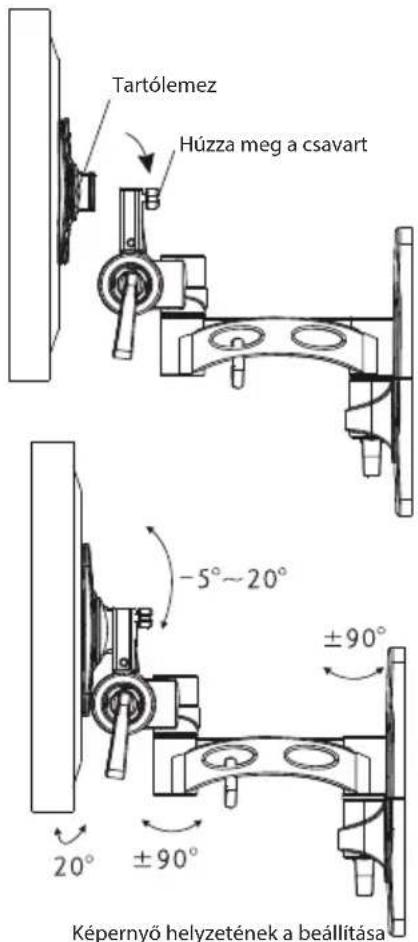

4 - A tartólemez rögzítése a fali tartóra
A tartólemezboi kiallo részt dugja bele a fali tartó sinjebe. A fali tartó csavarját húzza meg. A csavartCsak érzessel húzza meg (ne húzza meg tul erösen).
MEGJEGYZÉS:biztonsági okokból a nehéz tárgyakat egyedül ne emelje meg. Kérjen segitséget vagy használjon emelószerkezetet.
MUSZAKI ADATOK
Képernyó képátó: 10"–tól 32"ig
Maximalis teherbirás: 25 kg
Kompatibilidades: VESA 75×75, VESA 100×100, VESA 100×200, VESA 200×200
Dönhetőség előre/hátra: -5° és +20°ocations
Elforgathatoság a fuggoleges tengely körül: 2 egymástó független csuklo, mindegyik ±90°-ban elforgatható
Elforgathatoság a vízsintes tengely körül: 20^
HU
HULLADEKFELHASNZALAS ES MEGSEMMISITÉS
A csomagolópapírt és hullampapírt adja le hulladékgyüjtö telepen. Csomagolófólia, PE zacskók, muanyag alkatrészek - muanyaggyüjtö szelektiv hulladéktároló edenybe.
ELETTARTAM LEJÁRTÁT KÖVETÖ MEGSEMMISITÉS
Hasznalt elektromos és elektronikus készülékek megsemmisítese (érvenyes az EU tagállamokban és szamos szelektiv hulladékgyüjtés vegzó europai országban)
Ez a terméken vagy csomagolásán talalhato jelzes azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisiteni. A terméket elektramos és elektronikus berendezesek ujrahasnosítára szakosodott hulladékgyüjtő telepen adja le. A termek helyes megsemmisitével megelözi, hogy káros hatast fejtsen ki az embari egészsegre és környezetünkre. Az anyagok ujrahasnosítása kiméli a természetes forrasainkat. A termek ujrahasnosítával kapcsolatosan bovebb informaciókat a helyi önkormányzattól, a háztartási hulladékot feldolgozo szervezzettől, vagy a termék forgalmazójától kerhet.
Ez a termek megfelel a kisfeszültsegü berendezésk biztonságára és az elektromágneses kompatibilitásra vonatkozo EU irányelveknek.
A keszülek hasznalati utmutatója a www.ecg-electro.eu oldalon található.
A szöveg és a műszaki paraméterek megváltoztatásanak a joga fenntartva.
