LD 3265 AOK - Nástěnný držák ECG - Bezplatný návod k obsluze

Typ produktu	Nástěnný držák
Značka	ECG
Model	LD 3265 AOK
Doporučená velikost TV	32" až 65"
Kompatibilita VESA	Až do 400x400mm
Maximální nosnost	50 kg (110 liber)
Rozsah náklonu	-15° až +15°
Rozsah otočení	±90°
Rotace (na šířku/výšku)	Ano, rotace o 360°
Vzdálenost od stěny	Nastavitelná, 50-400 mm
Materiál	Ocel, práškově lakovaná
Barva	Černá
Součástí balení	Všechny potřebné šrouby, hmoždinky a distanční podložky
Vyrovnání úrovně	Ano, po instalaci
Organizace kabelů	Integrované klipy pro čisté vedení
Typ instalace	Jednotrám nebo dvoutrám (doporučeno)
Certifikace	UL certifikováno, TÜV schváleno
Rozměry (ŠxVxH)	400 x 250 x 50 mm (složeno)
Hmotnost	3,5 kg
Záruka	5 let
Údržba	Čistěte suchým hadříkem; vyhněte se rozpouštědlům
Bezpečnostní poznámky	Doporučena odborná instalace; nepřekračujte hmotnostní limit
Dostupnost náhradních dílů	Kontaktujte zákaznický servis ECG
Jazyky manuálu	EN, CS, SK

Často kladené otázky - LD 3265 AOK ECG

Jaký VESA vzor podporuje LD 3265 AOK?

LD 3265 AOK podporuje VESA vzory až do 400x400mm, což jej činí kompatibilním s většinou televizorů od 32 do 65 palců. U menších televizorů použijte přiložené distanční podložky.

Obsahuje držák veškerý potřebný hardware pro instalaci?

Ano, balení obsahuje kompletní sadu šroubů, podložek a hmoždinek pro různé modely televizorů a typy stěn. Pro správný výběr nahlédněte do manuálu.

Může tento nástěnný držák podporovat zakřivený televizor?

Ano, držák je kompatibilní s zakřivenými televizory, pokud splňují hmotnostní a VESA omezení. Nastavitelná ramena zajišťují bezpečné upevnění.

Jaká je vzdálenost od stěny po instalaci?

Držák nabízí nastavitelnou vzdálenost od stěny v rozsahu 50 mm až 400 mm. To umožňuje umístit televizor blízko ke stěně nebo jej vysunout pro přístup.

Je možné televizor po instalaci naklánět a otáčet?

Ano, držák poskytuje ±15° náklon a ±90° otočení. Televizor lze také otočit o 360° pro portrétovou orientaci. Všechna nastavení lze provést bez nářadí.

Jak čistit a udržovat nástěnný držák?

Držák čistěte suchým měkkým hadříkem. Vyhněte se použití rozpouštědel, abraziv nebo vody. Pravidelně kontrolujte, zda jsou všechny šrouby utaženy.

Jaká je maximální nosnost LD 3265 AOK?

Maximální nosnost je 50 kg (110 liber). Překročení tohoto limitu může způsobit strukturální selhání a zranění.

Mohu tento držák nainstalovat na betonovou zeď?

Ano, držák je určen pro betonové, cihlové a dřevěné stěny. Pro zděné instalace použijte přiložené hmoždinky do betonu.

Je vyžadována odborná instalace?

Přestože držák obsahuje podrobné pokyny, odborná instalace je doporučena pro zajištění bezpečnosti a správného vyrovnání, zejména pokud si nejste jisti typem stěny nebo umístěním trámů.

Co mám dělat, pokud ztratím šroub nebo distanční podložku?

Kontaktujte zákaznický servis ECG pro náhradní díly. Záruka se vztahuje na chybějící nebo poškozené položky během prvního roku.

NÁVOD K OBSLUZE LD 3265 AOK ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.
  ■ Always read the safety&use instructions carefully before using your appliance for the first time. The user's manual must be always included.
  ■ Uvijek pročitajte sigurnosne upute i upute za uporabu prije prvog korištenja vašeg uređaja. Upute moraju uvijek biti priložene.

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

Pro správnou montáž nástěnného držáku se obraťte na kvalifikovaného odborníka. Před instalací nástěnného držáku zkontrolujte obsah montážního setu a v případě chybějících nebo vadných komponent informujte svého prodejce. Poškozené součásti nikdy nepoužívejte!! Nástěnný držák použijte jen pro stanovený účel uvedený výrobcem. Před instalací si bezpodmínečně ověřte způsobilost zdi (především kvůli nosnosti). Dále se ujistěte, že se ve zdi v místě zamýšlené instalace nenachází el. vedení, vodovodní, plynové nebo jiné potrubí. Dodržujte předepsanou bezpečnou vzdálenost TV od zdí (závisí na modelu TV). Nástěnný držák nainstalujte na bezpečné místo, na kterém nemůže způsobit ohrožení osob. Po montáži nástěnného držáku a ploché obrazovky prověřte dostatečnou stabilitu a bezpečnost provozu. Kontrola by se mě v pravidelných intervalech (nejméně 4× ročně).

Zařízení je určeno k instalaci na dřevěné příčky nebo pevné betonové zdi. Před instalací se ujistěte, že má montážní povrch dostatečnou nosnost, aby unesl celkovou hmotnost televizoru a držáku. Nikdy nepřekračujte maximální nosnost držáku.

Tento produkt je určen pouze pro vnitřní použití. Venkovní použití může mít za následek selhání produktu nebo úraz. Výrobce neručí za škody na zařízení a na zdraví zapříčiněné nesprávným nainstalováním nástěnného držáku.

1. Před instalací si pozorně prostudujte veškeré pokyny a ujistěte se, že jste jim dobře porozuměli. V případě, že si nejste jisti některou částí procesu instalace, požádejte o pomoc profesionálního technika.
2. Stěna nebo plocha pro upevnění musí mít dostatečnou nosnost pro celkovou hmotnost držáku a televizoru. V opačném případě je nutné provést zpevnění.
3. Instalace vyžaduje součinnost minimálně dvou osob a použití mechanického zabezpečení a vhodného nářadí. V opačném případě může dojít k poškození majetku nebo vážnému poranění či smrtelnému úrazu.
4. Dodržujte všechny pokyny a doporučení týkající se odpovídajícího odvětrání a výběru vhodného místa pro upevnění televizoru. Další informace viz příručka vašeho televizoru.
5. Výrobek obsahuje drobné součásti, které mohou při vdechnutí nebo polknutí představovat riziko udušení. Tyto součásti držte mimo dosah dětí!

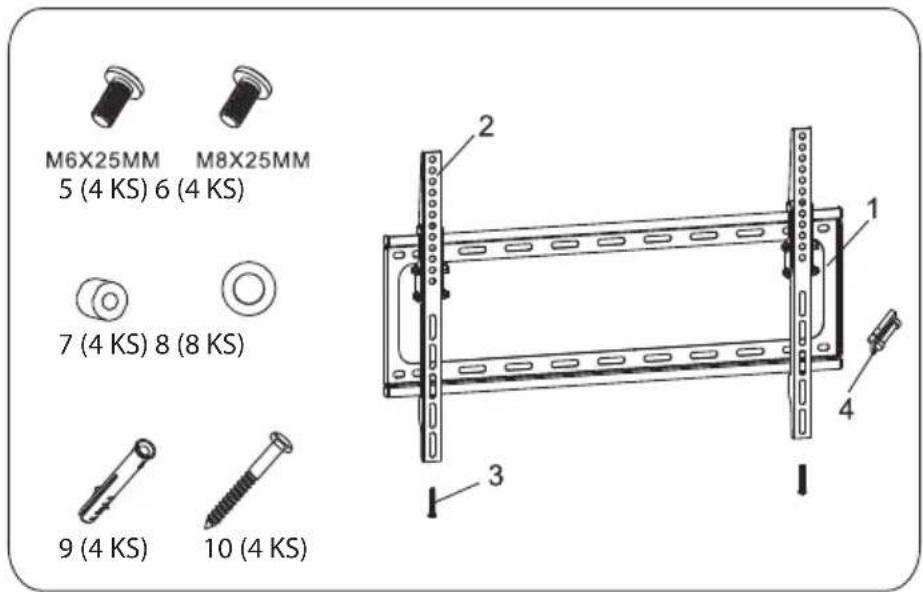

POPIS MONTÁŽNÍ SADY

MONTÁŽ

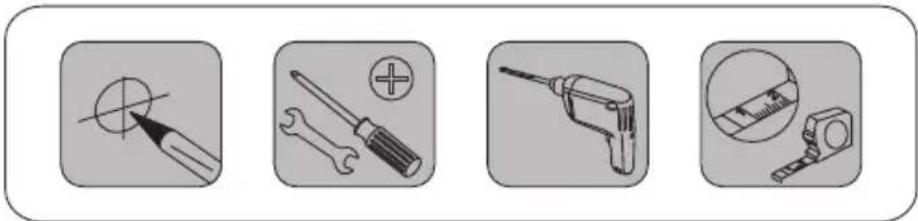

Co budete k montáži potřebovat:

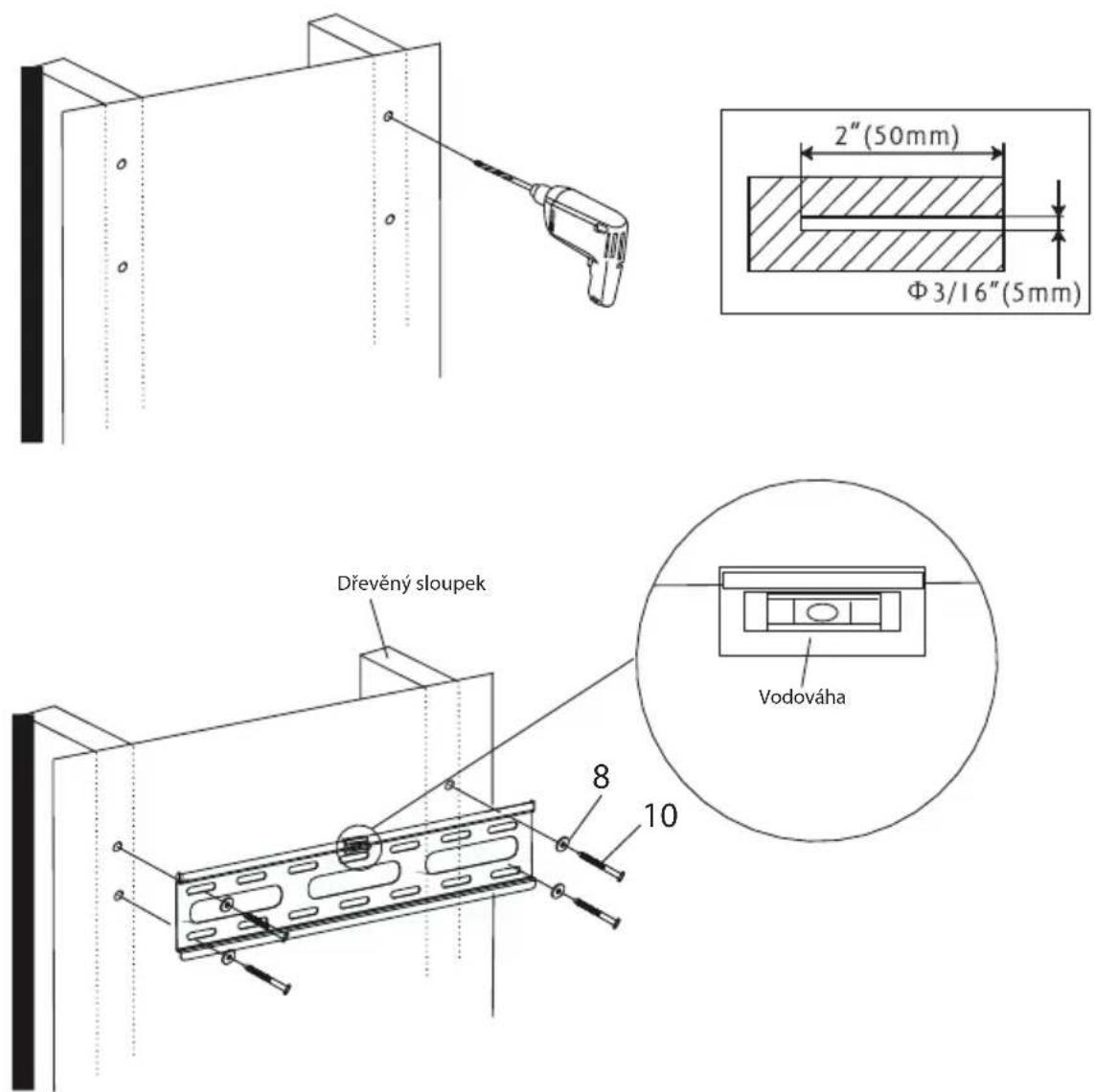

1A – Montáž do dřevěné příčky

Nástěnnou desku použijte jako šablonu. Ujistěte se, že je vodorovně, a na středu dřevěných sloupků si vyznačte montážní otvory. Vyvrtejte otvory o průměru 5 mm a hloubce 50 mm. Srovnejte nástěnnou desku do vodorovné polohy a pomocí dlouhých šroubů (10) a podložek (8) ji připevněte ke zdi. Šrouby utáh pevně, ne však přílišnou silou.

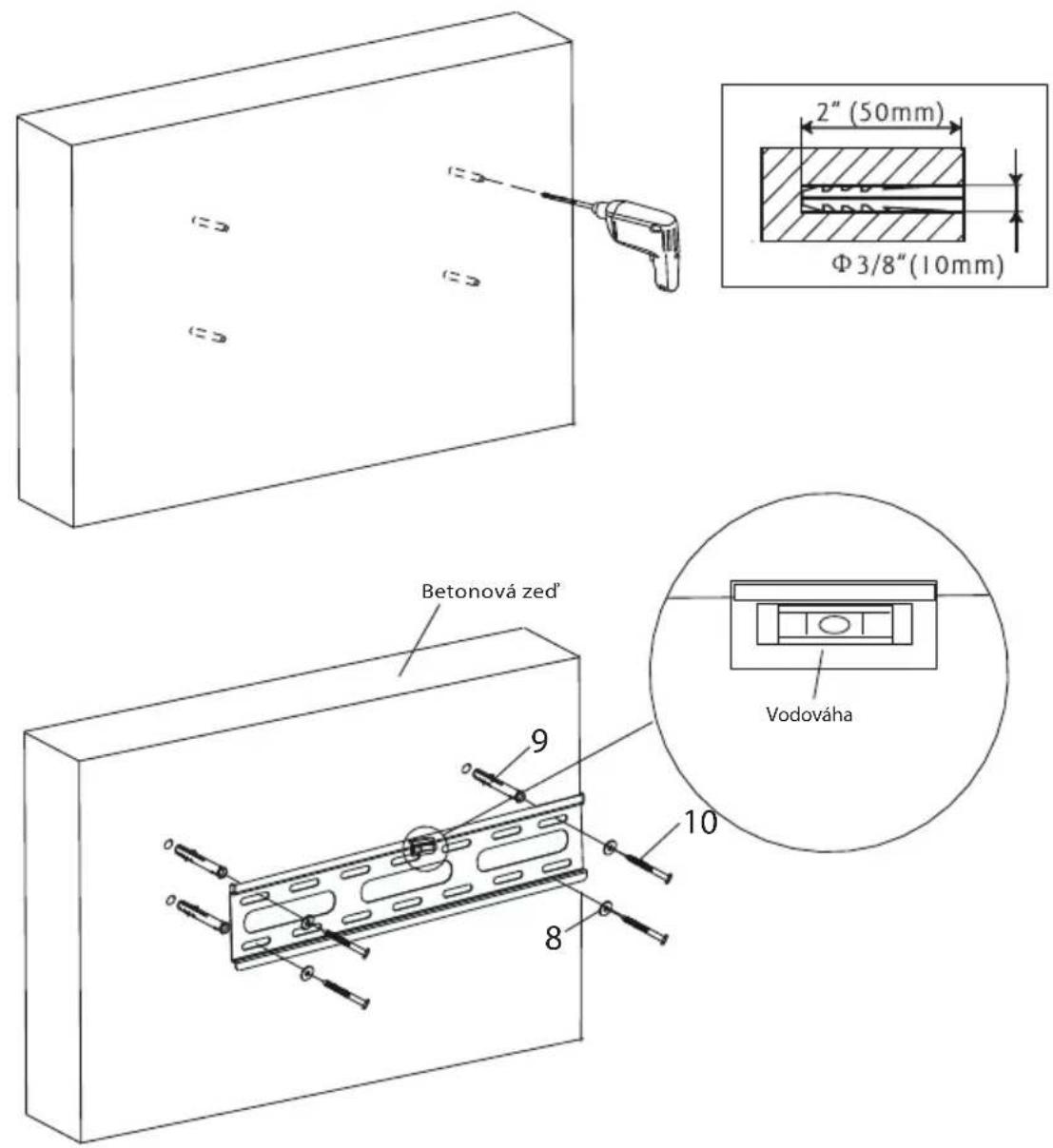

1B – Montáž na betonovou zed'

Nástěnnou desku přiložte ke zdi, vyrovnejte do vodorovné polohy a použijte jako šablonu k vyznačení otvorů. Vyvrtejte otvory o průměru 10 mm a hloubce 50 mm. Do otvorů zasuňte hmoždinky (9) a dlouhými šrouby (10) s podložkami (8) připevněte nástěnnou desku ke zdi. Šrouby utáhněte pevně, ne však přílišnou silou.

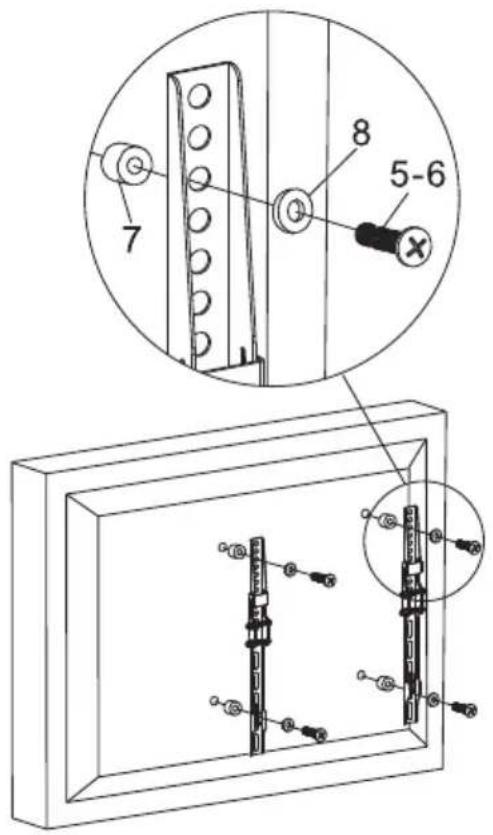

2 – Připevnění držáků k televizoru

Držák vycentrujte vertikálně vůči zadnímu panelu televizoru. Vyberte malé (5) nebo velké (6) šrouby. Pomocí čtyřech šroubů vybrané velikosti, čtyřech podložek (8) a distančních podložek (7) připevněte obě kolejnice držáku vždy v horní a ve spodní části k zadnímu panelu televizoru. Šrouby utáhněte pevně, ne však přílišnou silou.

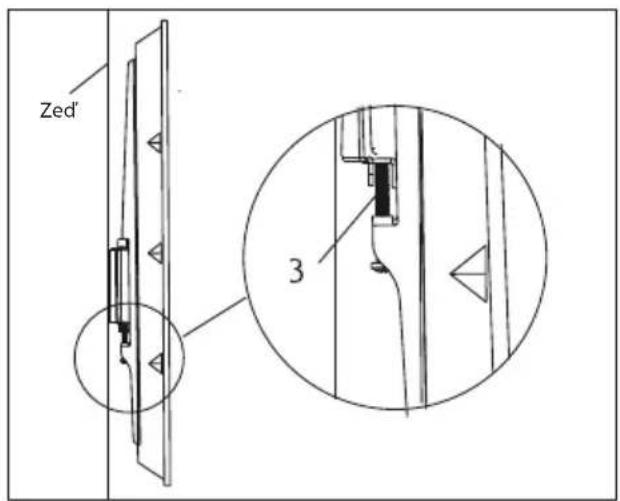

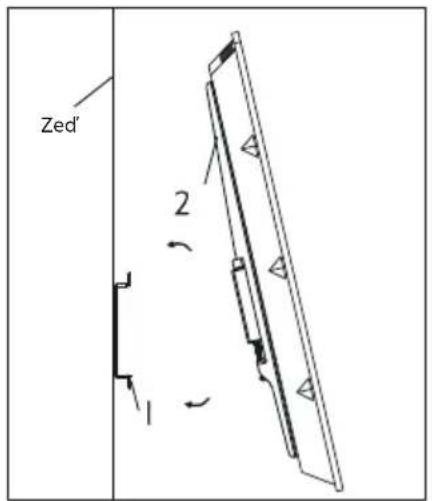

Horní stranu držáku (2) zahákněte za vrchní přírubu nástěnné desky (1). Poté přiklopte televizor dolů. Dotáhněte pojistné šrouby (3) na obou ramenech držáku tak, aby byl televizor zajištěn na místě.

POZNÁMKA: Z bezpečnostních důvodů těžká břemena vždy zvedejte a umistujte s pomocí mechanického zdvihacího zařízení.

TECHNICKÉ ÚDAJE

Úhlopříčka obrazovky: 32" až 65"

Maximální nosnost: 35 kg

Maximální rozteč: VESA 600 × 400

Vzdálenost od stěny: 25 mm

Pojistné šrouby na spodní straně držáku

Vodováha pro dokonale vodorovnou montáž

LD 3265 AOK sada obsahuje:

• Držák
• Čisticí roztok 60 ml
• Štětec na čištění
• Čisticí utěrka (200 × 200 mm)

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změna textu a technických parametrů vyhrazena.

BEZPEČNOSTNÉ POKYNY

Uhlopriečka obrazovky: 32" až 65"

Maximálna nosnost: 35 kg

Vodováha na dokonale vodorovnú montáž

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg.sk.

Zmena textu a technických parametrov vyhradená.

08/05

SAFETY INSTRUCTIONS

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: [phone]

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro - Media, k.s.

Mlynské Nivy 73 tel.: [phone]

821 05 Bratislava e-mail: [e-mail]

K+B Progres, a.s.

U Expertu 91 tel.: [phone]

250 69 Klíčany, Czech Rep. e-mail: [e-mail]

CZ

SK

HR

■ Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku.
■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
- The importer takes no responsibility for printing errors contained in the product's user's manual.
■ Uvoznik ne snosi odgovornost za tiskarske greške u uputama.
