Typ produktu	Nástenný držiak
Značka	ECG
Model	LD 3265 AOK
Odporúčaná veľkosť TV	32" až 65"
Kompatibilita VESA	Do 400x400 mm
Maximálna nosnosť	50 kg (110 libier)
Rozsah náklonu	-15° až +15°
Rozsah otáčania	±90°
Rotácia (na šírku/výšku)	Áno, 360° rotácia
Vzdialenosť od steny	Nastaviteľná, 50-400 mm
Materiál	Oceľ, práškovo lakovaná
Farba	Čierna
Súčasťou balenia	Všetky potrebné skrutky, kotvy a rozpery
Vyrovnanie úrovne	Áno, po inštalácii
Správa káblov	Integrované klipy pre čisté vedenie
Typ inštalácie	Jeden alebo dva stĺpiky (odporúčané)
Certifikácie	UL listed, TÜV schválené
Rozmery (Š x V x H)	400 x 250 x 50 mm (zložené)
Hmotnosť	3,5 kg
Záruka	5 rokov
Údržba	Čistite suchou handričkou; vyhýbajte sa rozpúšťadlám
Bezpečnostné poznámky	Odporúča sa profesionálna inštalácia; neprekračujte hmotnostný limit
Dostupnosť náhradných dielov	Kontaktujte zákaznícky servis ECG
Jazyky manuálu	EN, CS, SK

Často kladené otázky - LD 3265 AOK ECG

Aký formát VESA podporuje LD 3265 AOK?

LD 3265 AOK podporuje formáty VESA do 400x400 mm, čím je kompatibilný s väčšinou televízorov od 32 do 65 palcov. Pre menšie televízory použite priložené rozpery.

Obsahuje držiak všetky potrebné súčiastky na inštaláciu?

Áno, súprava obsahuje kompletnú sadu skrutiek, podložiek a stenných kotiev pre rôzne modely TV a typy stien. Pre správny výber si pozrite manuál.

Dokáže tento nástenný držiak uniesť zakrivený televízor?

Áno, držiak je kompatibilný so zakrivenými televízormi, pokiaľ spĺňajú hmotnostné a VESA limity. Nastaviteľné ramená zaisťujú bezpečné upevnenie.

Aká je vzdialenosť od steny po inštalácii?

Držiak ponúka nastaviteľnú vzdialenosť od steny v rozsahu od 50 mm do 400 mm. To umožňuje umiestniť TV bližšie k stene alebo ho vysunúť pre prístup.

Je možné po inštalácii nakláňať a otáčať TV?

Áno, držiak umožňuje ±15° náklon a ±90° otáčanie. TV môžete tiež otočiť o 360° pre orientáciu na výšku. Všetky úpravy je možné vykonať bez náradia.

Ako čistiť a udržiavať nástenný držiak?

Čistite držiak suchou, mäkkou handričkou. Vyhýbajte sa používaniu rozpúšťadiel, abrazív alebo vody. Pravidelne kontrolujte, či sú všetky skrutky stále utiahnuté.

Aká je maximálna nosnosť LD 3265 AOK?

Maximálna nosnosť je 50 kg (110 libier). Prekročenie tohto limitu môže spôsobiť štrukturálne zlyhanie a osobné zranenie.

Môžem tento držiak namontovať na betónovú stenu?

Áno, držiak je navrhnutý pre betónové, tehlové a drevené steny so stĺpikmi. Pri inštalácii na murivo použite priložené betónové kotvy.

Je potrebná profesionálna inštalácia?

Hoci držiak obsahuje podrobné pokyny, profesionálna inštalácia je odporúčaná na zaistenie bezpečnosti a správneho vyrovnania, najmä ak si nie ste istí typom steny alebo umiestnením stĺpikov.

Čo mám robiť, ak stratím skrutku alebo rozperu?

Kontaktujte zákaznícky servis ECG pre náhradné diely. Záruka sa vzťahuje na chýbajúce alebo poškodené položky počas prvého roka.

NÁVOD NA OBSLUHU LD 3265 AOK ECG

Čítajte pozorne a uschovajte na budúcu potrebu!

Pre správnu montáž nástenného držiaka sa obrátte na kvalifikovaného odborníka. Pred inštaláciou nástenného držiaka skontrolujte obsah montážnej súpravy a v prípade chýbajúcich alebo chybných komponentov informujte svojho predajcu. Poškodené súčasti nikdy nepoužívajte!! Nástenný držiak použite len na stanovený účel uvedený výrobcom. Pred inštaláciou si bezpodmienečne overte spôsobilost' steny (predovšetkým kvôli nosnosti). Ďalej sa uistite, že sa v stene v mieste zamýšlanej inštalácie nenachádza el. vedenie, vodovodné, plynové alebo iné potrubie. Dodržujte predpísanú bezpečnú vzdialenosť TV od stien (závisí od modelu TV). Nástenný držiak nainštalujte na bezpečné miesto, na ktorom nemôže spôsobit' ohrozenie osôb. Po montáži nástenného držiaka a plochej obrazovky preverte dostatočnú stabilitu a bezpečnosť prevádzky. Kontrola by sa mala opakovať v pravidelných intervaloch (najmenej 4× ročne).

Zariadenie je určené na inštaláciu na drevené priečky alebo pevné betónové steny. Pred inštaláciou sa uistite, že má montážny povrch dostatočnú nosnosť, aby uniesol celkovú hmotnosť televízora a držiaka. Nikdy neprekračujte maximálnu nosnosť držiaka.

Tento produkt je určený iba na vnútorné použitie. Vonkajšie použitie môže mať za následok zlyhanie produktu alebo úraz. Výrobca neručí za škody na zariadení a na zdraví zapríčinené nesprávnym nainštalovaním nástenného držiaka.

1. Pred inštaláciou si pozorne preštuđujte všetky pokyny a uistite sa, či ste im dobre porozumeli. V prípade, že si nie ste istí niektorou časťou procesu inštalácie, požiadajte o pomoc profesionálneho technika.
2. Stena alebo plocha na upevnenie musí mať dostatočnú nosnosť pre celkovú hmotnosť držiaka a televízora. V opačnom prípade je nutné spevnenie.
3. Inštalácia vyžaduje súčinnosť minimálne dvoch osôb a použitie mechanického zabezpečenia a vhodného náradia. V opačnom prípade môže dôjst k poškodeniu majetku alebo vážnemu poraneniu či smrtelnému úrazu.
4. Dodržujte všetky pokyny a odporúčania týkajúce sa zodpovedajúceho odvetrania a výberu vhodného miesta na upevnenie televízora. Ďalšie informácie pozrite v príručke vášho televízora.
5. Výrobok obsahuje drobné súčasti, ktoré môžu pri vdýchnutí alebo prehltnutí predstavovať riziko udusenia sa. Tieto súčasti držte mimo dosahu detí!

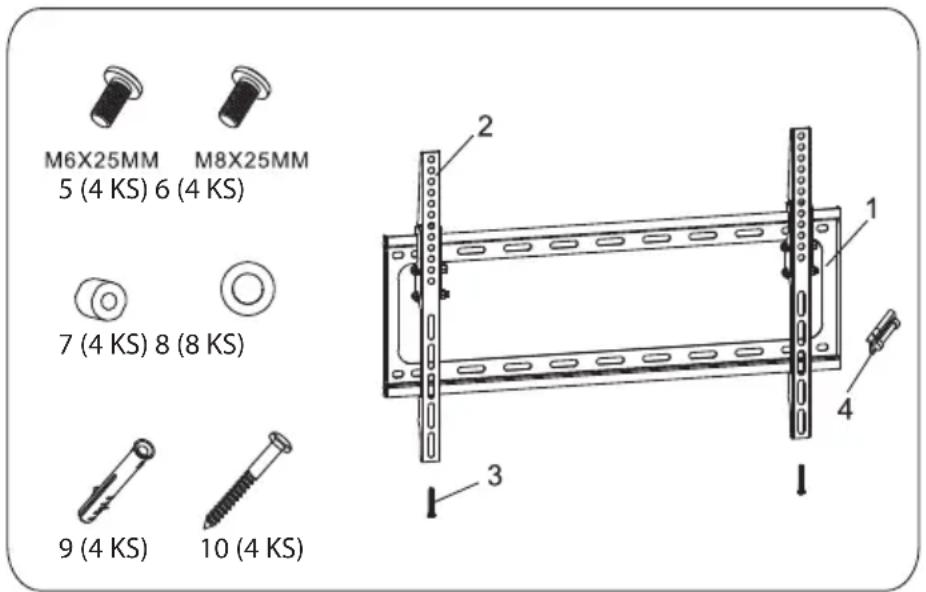

POPIS MONTÁŽNEJ SÚPRAVY

MONTÁŽ

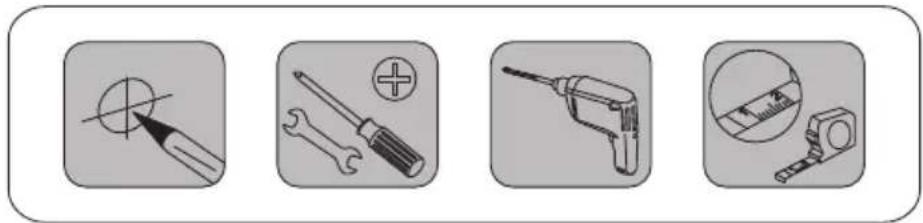

Čo budete na montáž potrebovat:

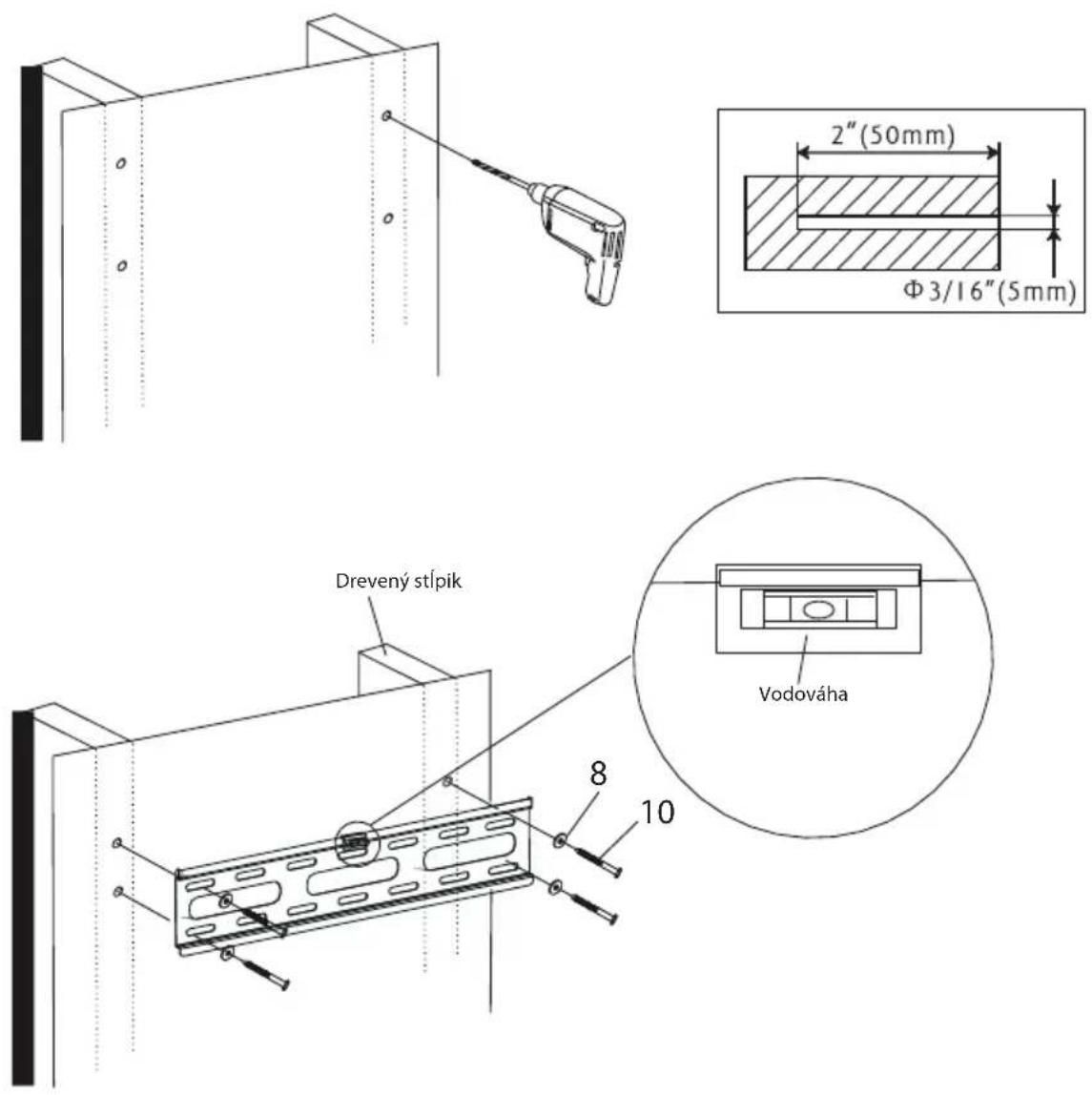

1A – Montáž do drevenej priečky

Nástennú dosku použite ako šablónu. Uistite sa, že je vodorovne, a v strede drevených stípikov si vyznačte montážne otvory. Vyvrtajte otvory s priemerom 5 mm a híbkou 50 mm. Zarovnajte nástennú dosku do vodorovnej polohy a pomocou dlhých skrutiek (10) a podložiek (8) ju pripevnite k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

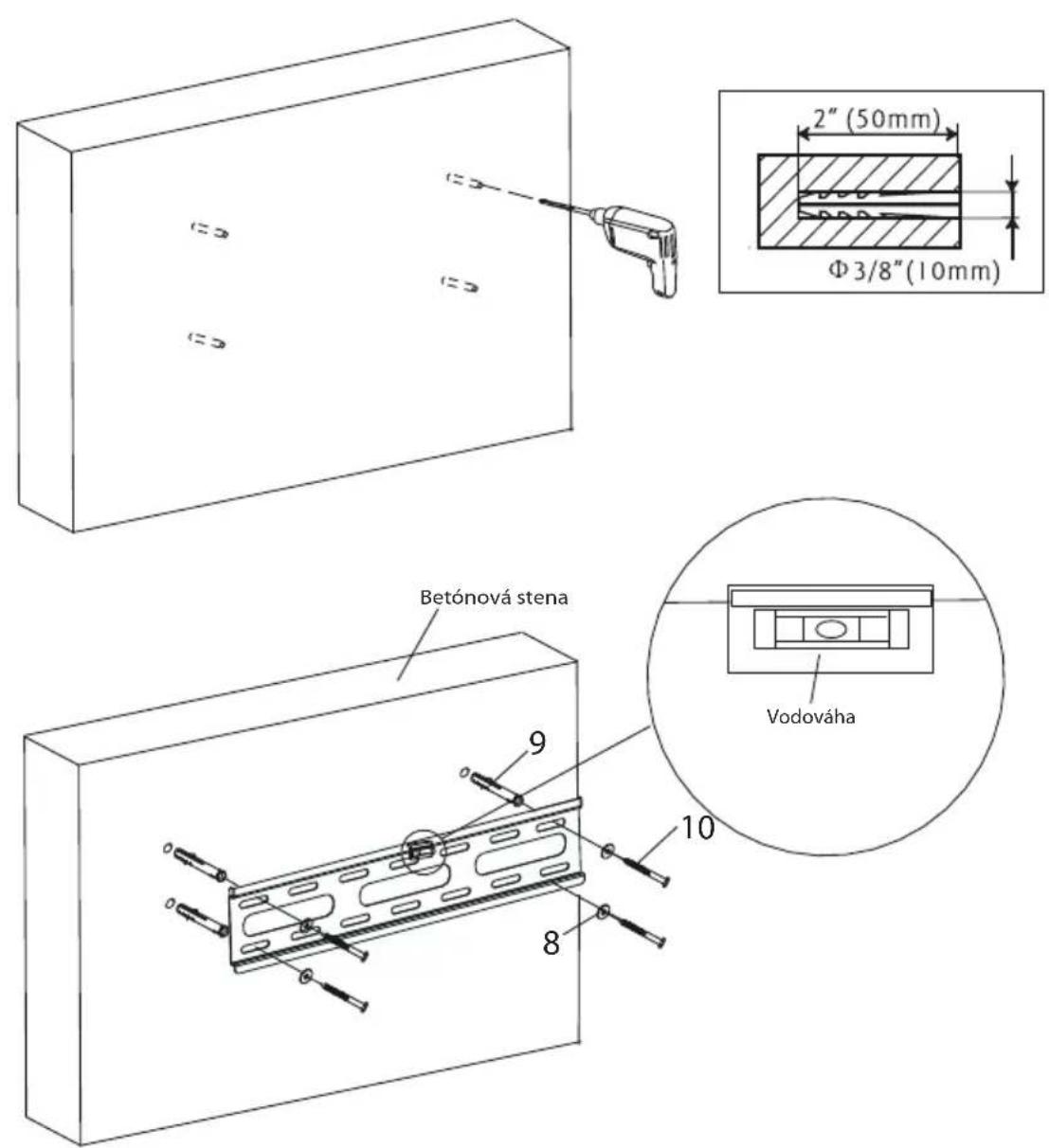

1B – Montáž na betónovú stenu

Nástennú dosku priložte k stene, vyrovnajte do vodorovnej polohy a použite ako šablónu na vyznačenie otvorov. Vyvítajte otvory s priemerom 10 mm a híbkou 50 mm. Do otvorov zasuňte rozperky (9) a dlhými skrutkami (10) s podložkami (8) pripevnite nástennú dosku k stene. Skrutky utiahnite pevne, nie však prílišnou silou.

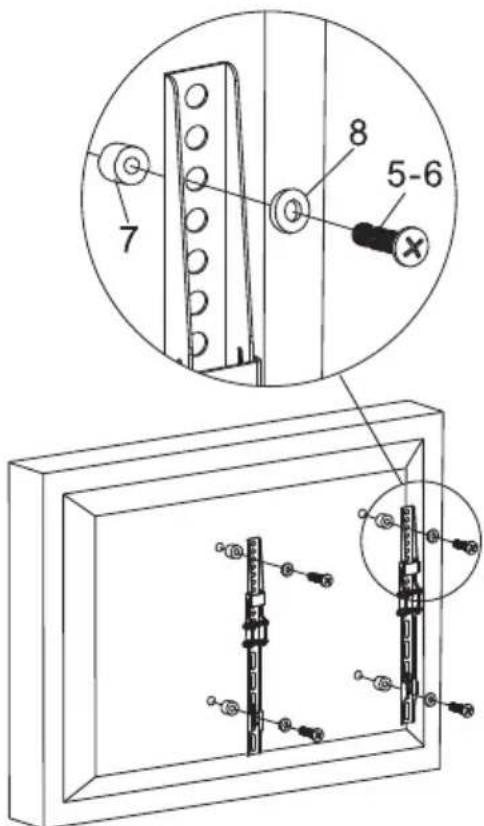

2 – Pripevnenie držiakov k televízoru

Držiak vycentrujte vertikálne voči zadnému panelu televízora. Vyberte malé (5) alebo veľké (6) skrutky. Pomocou štyroch skrutiek vybranej veľkosti, štyroch podložiek (8) a dištančných podložiek (7) pripevnite obe koľajnice držiaka vždy v hornej a v spodnej časti k zadnému panelu televízora. Skrutky utiahnite pevne, nie však prílišnou silou.

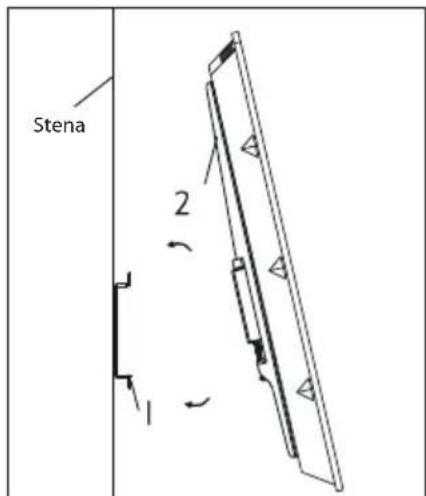

3 – Inštalácia plochého televízora

Hornú stranu držiaka (2) zaháknite za vrchnú prírubu nástennej dosky (1). Potom priklopte televízor dole. Dotiahnite poistné skrutky (3) na oboch ramenách držiaka tak, aby bol televízor zaistený na mieste.

POZNÁMKA: Z bezpečnostných dôvodov tažké bremená vždy zdvíhajte a umiestňujte s pomocou mechanického zdvíhacieho zariadenia.

TECHNICKÉ ÚDAJE

Maximálny rozstup: VESA 600 × 400

Vzdialenost' od steny: 25 mm

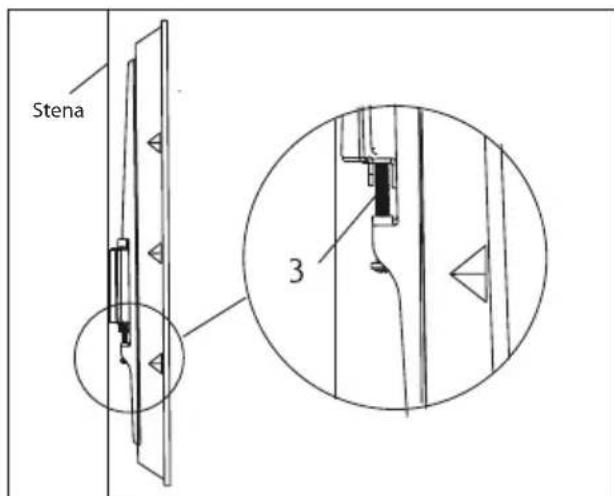

Poistné skrutky na spodnej strane držiaka

LD 3265 AOK súprava obsahuje:

• Držiak
• Čistiaci roztok 60 ml
• Štetec na čistenie
• Čistiaca utierka (200 × 200 mm)

VYUŽITIE A LIKVIDÁCIA OBALOV

Baliaci papier a vlnitá lepenka – odovzdajte do zberných surovín. Prebalová fólia, PE vrecká, plastové diely – vyhadzujte do kontajnerov na plasty.

LIKVIDÁCIA VÝROBKU PO SKONČENÍ ŽIVOTNOSTI

Vyobrazený symbol na produkte alebo na obale znamená, že s produktom by sa nemalo nakladať ako s domovým odpadom. Produkt odovzdajte na miesto určené na recykláciu elektrických a elektronických zariadení. Správnou likvidáciou produktu zabránite negativnym vplyvom na ľudské zdravie a životné prostredie. Recyklácia materiálov prispieva k ochrane prírodných zdrojov. Viac informácií o recyklácii tohto produktu vám poskytne obecný úrad, organizácia na spracovanie domového odpadu alebo predajné miesto, kde ste produkt kúpili.

Tento výrobok spíňa požiadavky smerníc EÚ o elektromagnetickej kompatibilite a elektrickej bezpečnosti.
