MANUALE UTENTE LD 1332 K ECG

Leggere attendamente e conservare per uso futuro!

Consultare un professionista qualificato per installare correttamente il montaggio a parete. Prima dell'installazione del supporto a parete, verificare il contento della confezione e informare il fornitore nel caso in cui si scoprano componenti mancanti o difettosi. Non utilizzato componenti difettosi!! Utilizzato il supporto a parete esclusivamente per lo scopo previsto dal fabbricante. Assicurarsi che la parete sia in grado di supportare (soprattutto in termini di peso), il supporto a parete prima dell'installazione. Assicurarsi inoltre che nessun impianto di energia elettrica, acqua, gas o altri si trovi nella parete nella zona di installatione. Mantenere la distance specificata tra il teilevisore e la parete (dipende dal modello del teilevisore). Installare il supporto a parete in posizione sicura, che non presenta un rischio per alcuno. Una volta che il supporto a parete e la TV a schermo piatto sono montati, assicurarsi che la stabilità e la sicurezza siano sufficienti. Questa ispezione deve essere ripetuta a intervalli regolari (almeno 4 volte l'anno).

L'apparecchio è concepito per essere installato su travi in legno o pareti in calcestruzzo. Prima dell'installazione, assicurarsi che la superficie di montaggio abbia la capacité di carico necessaria per sostenere il peso totale della TV e del supporto. Non superare il peso massimo della TV sul supporto.

Questo prodotto è progettato solo per uso domestico. L'utilizzo del prodotto all'aperto può provocare quasti al prodotto o lesioni.

Il produttore non è responsabile di anni all'attrezzatura e alla salute causati da installatione non corretta del supporto a parete.

1. Leggere tutte le istruzioni e assicurarsi di averle comprese prima dell'installazione. Se non si è sicuri di qualsiasi parte del processo di installmente, contattare un technician professionista per assistenza.
2. La parete o la superficie su cui il supporto verrà fissato devono essere in grado di portare l'intero peso del supporto a parete e della TV. Un rinsforzo sare necessario in caso contrario.
3. L'installatione richiede la collaboratione di almeno due persone e l'uso di un meccanismo di protezione meccanica e strumenti adatti. In caso contrario potrebbe causare danni alla proprieta o lesions gravi o fatali.
4. Seguire tutte le istruzioni e le raccomandazioni in materia di ventilazione adeguata e selezionare un luogo adatto per il montaggio della TV. Consultare il manuale d'uso della TV per ulteri informazioni.
5. Il prodotto contiene pezzi piccoli, che, se inalati o ingeriti, possono causare soffocamento. Tenere quosti pezzi lontano alla portata dei bambini!

DESCRIZIONE

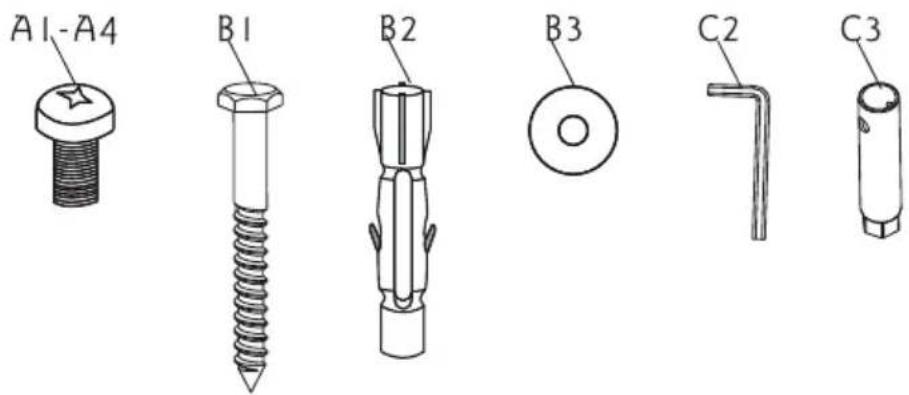

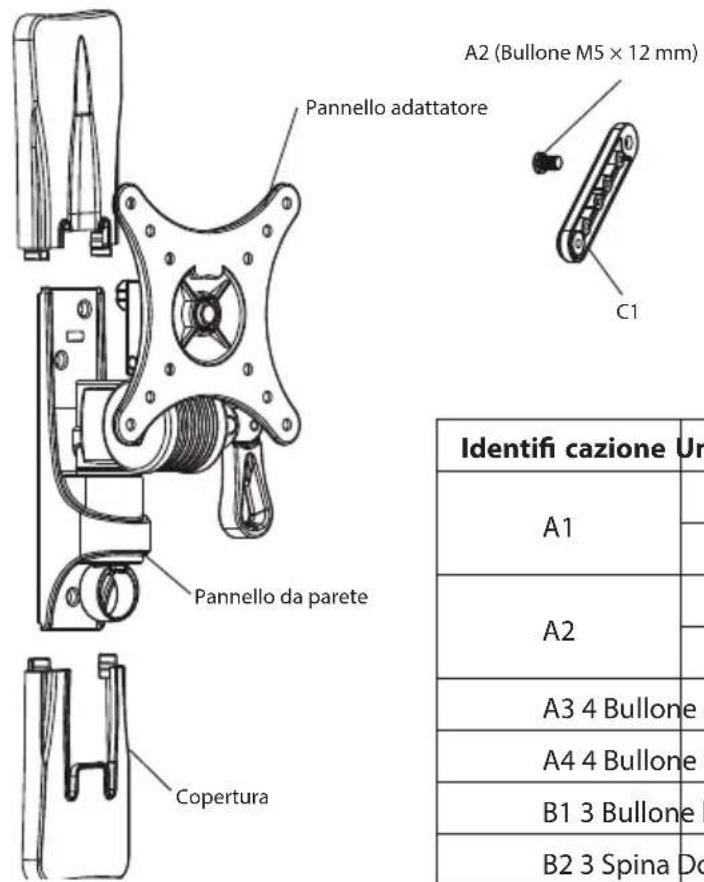

Set di montaggio

Identifi casaione	Unità Descrizione
A1	4 Bullone M4 × 12 mm
	4 Bullone M4 × 16 mm
A2	8 Bullone M5 × 12 mm
	4 Bullone M5 × 16 mm
A3 4 Bullone	M6 × 16 mm
A4 4 Bullone	M8 × 16 mm
B1 3 Bullone lungo
B2 3 Spina Dowel
B3 3 Rondella per vite lunga
C1 4 Fissaggio pannello adattatore TV
C2 1 Brugo a
C3 1 Presa

IT

MONTAGGIO

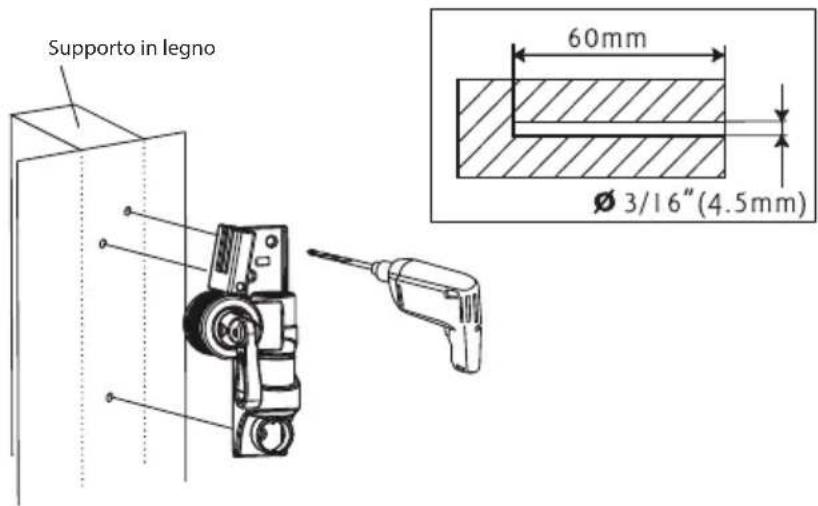

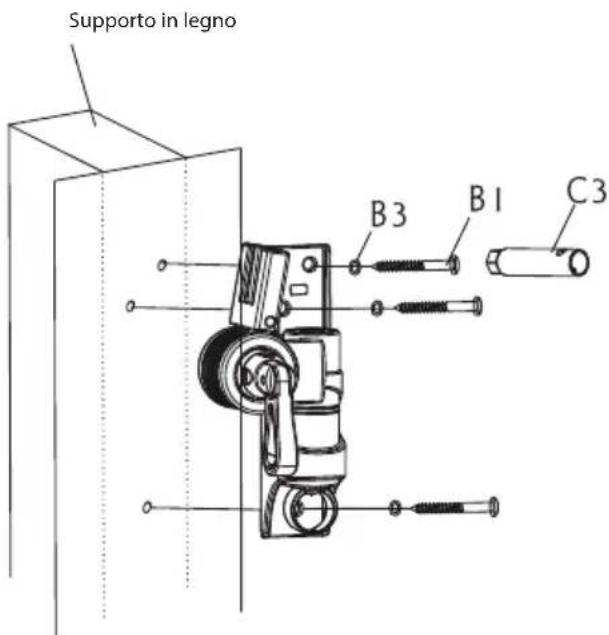

1A - Montaggio su trave in legno

Utilizzare il pannello da parete come modello. Assicurarsi che sia a livello, segnare i fori di montaggio al centro nel supporto in legno. Eseguire tre fori di 4,5mm di diametro e 60~mm di profondità. Applicare il supporto da parete in senso orizzontale e fissare alla parete con la presa (C3), tre bulloni lunghi (B1) e rondelle (B3). Serrare i bulloni con fermezza, ma non troppo.

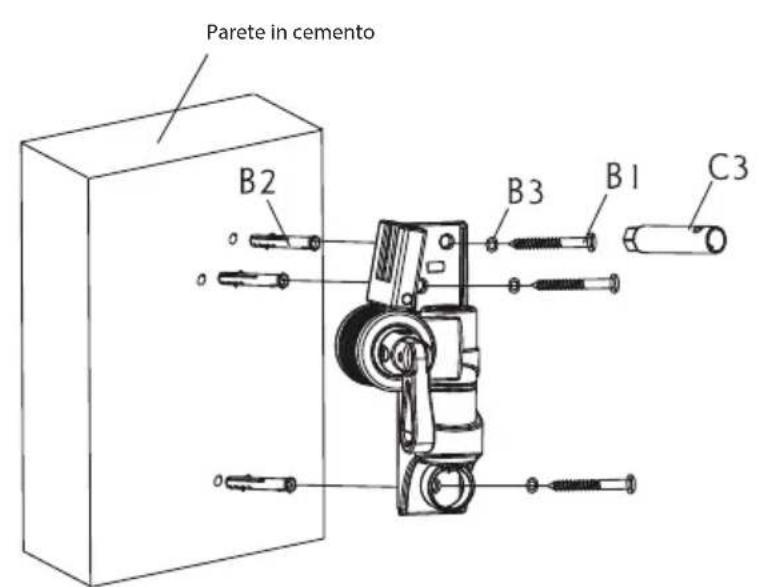

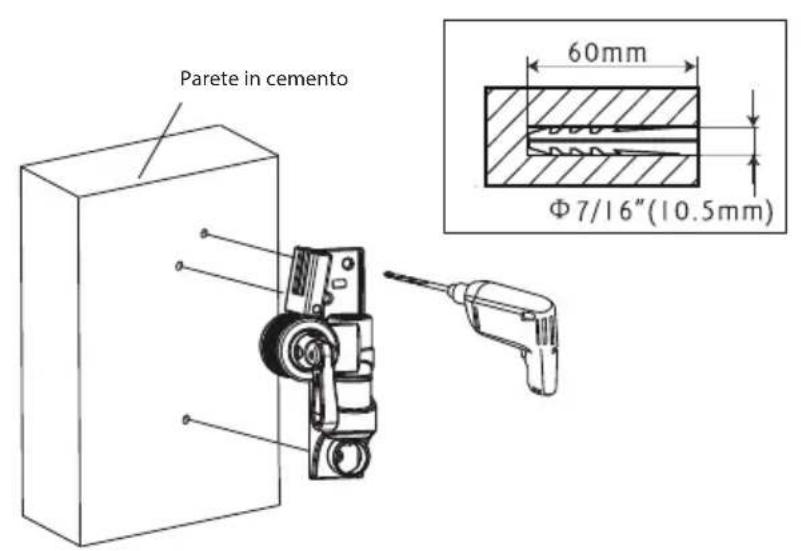

1B - Montaggio su parete in cemento

Appicare il pannello da parete alla parete, allinearlo in posizione piana eutilizzarlo come un modello per segnare tre fori. Eseguire tre fori di 10,5 mm di diametro e 60 mm di profondità. Inserire tre tasselli (B2) nei fori e fissare il pannello da parete alla parete utilizzato la presa (C3), viti lunghe (B1) e rondelle (B3). Serrare i bulloni con fermezza, ma non troppo.

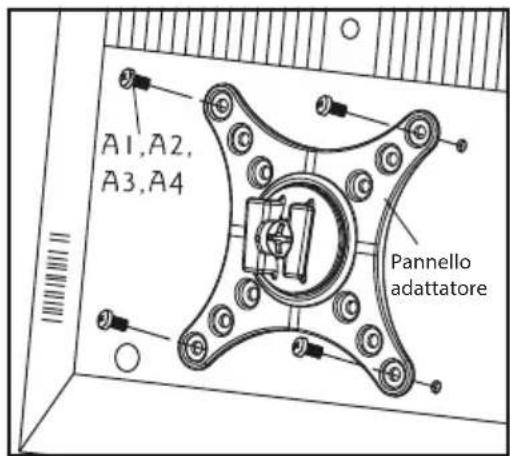

2 - Montaggio del pannello adattatore TV alla TV

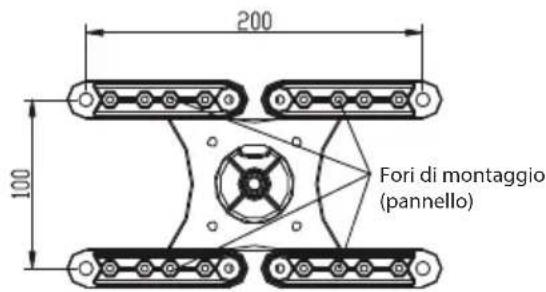

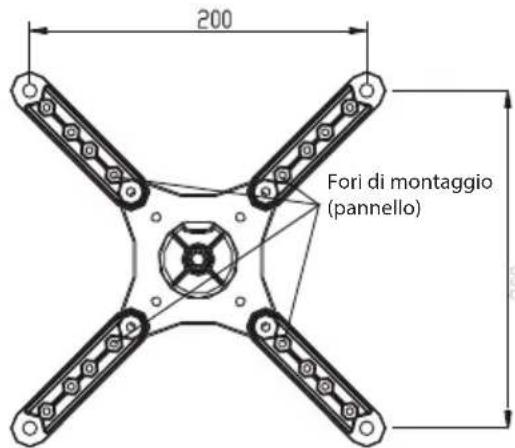

Controllare per vedere come sono disposti i fori di montaggio sul lato posteriore del vostro tevisore. Selezionare i bulloni appropriati per la TV. Rimuovero il pannello adattatore TV dal pannello da parete. Se si utilizza il layout di montaggio VESA 100 × 100 , montare il pannello adattatore direttamente alla TV con quattro bulloni (A1, A2). Se si utilizes il layout di montaggio VESA 100 × 200 o 200 × 200 , selezionare le viti per montare il pannello adattatore e posizionare il supporto dell'adattatore TV come indicate in «Part. 1». Montare i supporti al pannello adattatore con quattro bulloni (A1-A4). Serrare i bulloni con fermezza, ma non troppo.

Dettaglio 1

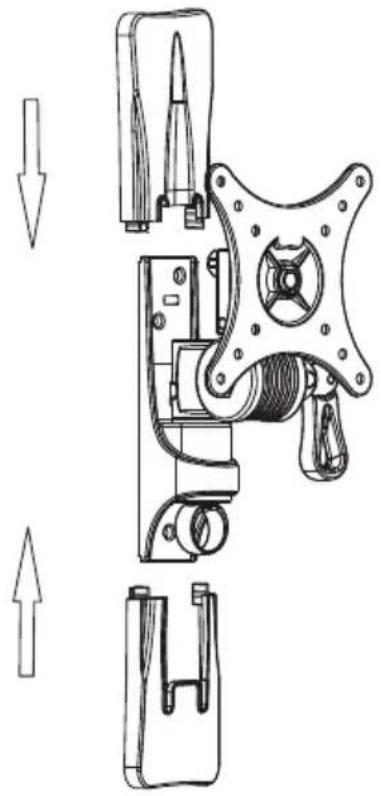

3 – Installazione delle copertura sul pannello da parete

Posizione are coperture sul pannello da parete e fissarle incastrandole reciprocamente insieme.

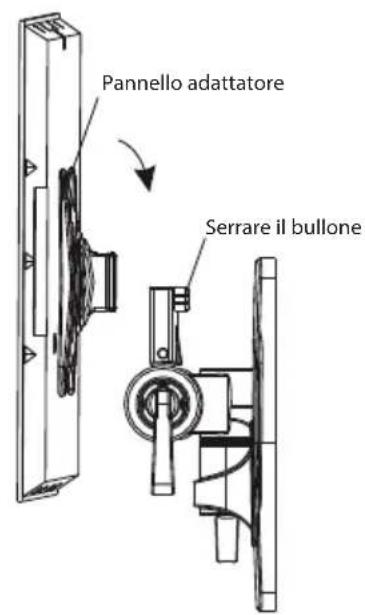

4 – Installazione del pannello adattatore al pannello da parete

Montare il pannello adattatore al braccio da parete in modo che la flangia dell'adattatore venga inserta nei binari del pannello da parete. Serrare il bullone sui binari del pannello da parete. Serrare il bullone con fermezza, ma non troppo.

IT

NOTA: Per motivi di sicurezza, utilizzato sempre un dispositivo di sollevamento meccanico per sollevare carichi pesanti.

SPECIFICHE TECNICHE

Dimensioni pannello: da 10" a 32"

Peso massimo della TV: 25kg

Compatibilità: VESA 100×100, VESA 100×200, VESA200×200

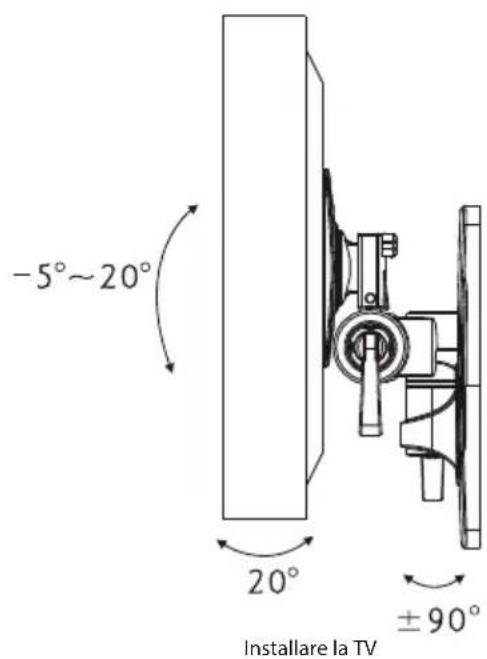

angolo di inclinazione avanti/indietro: da -5^ + 20^

Rotazione asse verticale: ±90°

Rotazione asse orizzontale: 20^

USO E SMALTIMENTO DEI RIFIUTI

Carta da imballaggio e cartone ondulato: consegnarli alla discarica. Imballaggio foglio stagnola, sacchetti PE, elementi plastici: gettarli nei contentitori per il riciclaggio della plastica.

Smaltimento di apparecchiature elettriche ed elettroniche (valido per i paesi membri dell'Unione Europea e per altri paesi europei con un systema di ricicchio implementato)

Il simbolo rappresentato sul prodotto o sulla confezione indica che il prodotto non deve essere trattato come rifiuto domestico. Consegnare il prodotto alla struttura specificata per il riciclaggio di apparecchiature elettriche ed elettroniche. Prevenire impatti negativi sulla salute umana e sull'ambiente riciclando correttamente il prodotto.

Il riceraggio contribuisce a preservare le risorse naturali. Per ulteriori informazioni sul riceraggio di quello prodotto, fare riferimento alle autorità locali, all'organizzazione nazionale di trattamento dei rifuti o al negazio dove è stato acquistato il prodotto.

Questo prodotto è conforme ai requisiti della direttiva UE in materia di compatibilità elettromagnetica e sicurezza elettrica.

Il produttore si riserva il diritto ad effettuare cambiamenti del testo e dei parametri tecnici.
