Type de produit	Compresseur d'air à piston
Marque	Abac
Modèle	Start Silent OS20P
Alimentation électrique	Monophasé 230 V ~ 50 Hz
Pression maximale de service	8 bars (116 psi)
Réglage de pression	Pressostat automatique (coupure à 8 bars, remise en marche à 6 bars)
Protection moteur	Protection thermique automatique ou manuelle selon version
Réducteur de pression	Oui, réglable avec manomètre
Soupape de sécurité	Oui, sur le réservoir
Filtre d'aspiration	Nettoyage toutes les 50 heures de fonctionnement
Vidange condensat	Robinet de vidange sous le réservoir, à effectuer au moins une fois par semaine
Utilisation recommandée	Intermittente (service max 30% par heure en pleine charge)
Raccordement électrique	Câble bipolaire + terre, prise avec mise à la terre et interrupteur différentiel
Température ambiante de fonctionnement	0 °C à +35 °C
Niveau sonore	Silencieux (valeur non précisée)

FOIRE AUX QUESTIONS - Start Silent OS20P Abac

Comment démarrer le compresseur Start Silent OS20P ?

Assurez-vous que la tension secteur correspond à celle indiquée sur la plaque signalétique (±5%). Branchez la fiche dans une prise avec mise à la terre. Positionnez le pommeau du pressostat sur I (marche). Le compresseur démarre automatiquement et s'arrête lorsque la pression atteint 8 bars.

Quelle est la pression maximale de service ?

La pression maximale de service est de 8 bars (116 psi). Ne jamais dépasser cette pression. La soupape de sécurité intervient en cas de dysfonctionnement.

Comment régler la pression de sortie d'air ?

Débloquez le pommeau du réducteur de pression en tirant vers le haut. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la pression, dans le sens inverse pour la diminuer. Une fois la pression souhaitée atteinte (visible au manomètre), bloquez le pommeau en appuyant vers le bas.

Comment vidanger le réservoir ?

Avant toute vidange, assurez-vous que le réservoir est vide de pression (ouvrir un pistolet ou purger). Ouvrez le robinet de vidange situé sous le réservoir. Inclinez le compresseur pour évacuer l'eau de condensation. Refermez le robinet. Effectuez cette opération au moins une fois par semaine.

Que faire si le compresseur ne démarre pas ?

Vérifiez la tension d'alimentation (doit correspondre à la plaque). Assurez-vous que la rallonge électrique est de section suffisante. Contrôlez que la température ambiante n'est pas inférieure à 0°C. Vérifiez si la protection thermique a disjoncté (attendez 10-15 minutes ou réarmez manuellement si nécessaire). Si le problème persiste, contactez un service agréé.

Comment nettoyer le filtre d'aspiration ?

Dévissez les vis du carénage pour accéder au filtre. Retirez l'élément filtrant et soufflez-le avec de l'air comprimé (ou remplacez-le si très encrassé). Remontez le tout. Effectuez cette opération toutes les 50 heures de fonctionnement, ou plus souvent en environnement poussiéreux.

Pourquoi le compresseur s'arrête-t-il tout seul ?

C'est normal : le pressostat arrête le compresseur lorsque la pression atteint 8 bars. Il redémarre automatiquement quand la pression descend à 6 bars. Si le compresseur s'arrête avant d'atteindre la pression max, vérifiez la protection thermique (surchauffe) ou une fuite d'air importante.

Puis-je utiliser une rallonge électrique ?

Oui, à condition qu'elle soit dotée d'une fiche avec mise à la terre et en bon état. La section du câble doit être suffisante pour la longueur (consultez le tableau dans le manuel). Une rallonge trop fine peut provoquer une chute de tension et une surchauffe.

Comment entretenir régulièrement le compresseur ?

Vidangez le condensat chaque semaine. Nettoyez le filtre d'aspiration toutes les 50 heures. Vérifiez périodiquement le serrage des vis et l'état des câbles. Lubrifiez si nécessaire (suivez les instructions). Pour les groupes bielle/piston, un remplacement est conseillé toutes les 700-2000 heures selon le type de moteur.

Que faire en cas de fuite d'air ?

Utilisez de l'eau savonneuse pour détecter les fuites au niveau des raccords. Si une fuite est localisée, serrez le raccord ou remplacez le joint. Pour les fuites au niveau de la vanne de retenue (huile ou air), vidangez le réservoir, dévissez la tête de vanne, nettoyez le disque en caoutchouc et son logement, puis remontez. Si le problème persiste, contactez un centre de service agréé.

MODE D'EMPLOI Start Silent OS20P Abac

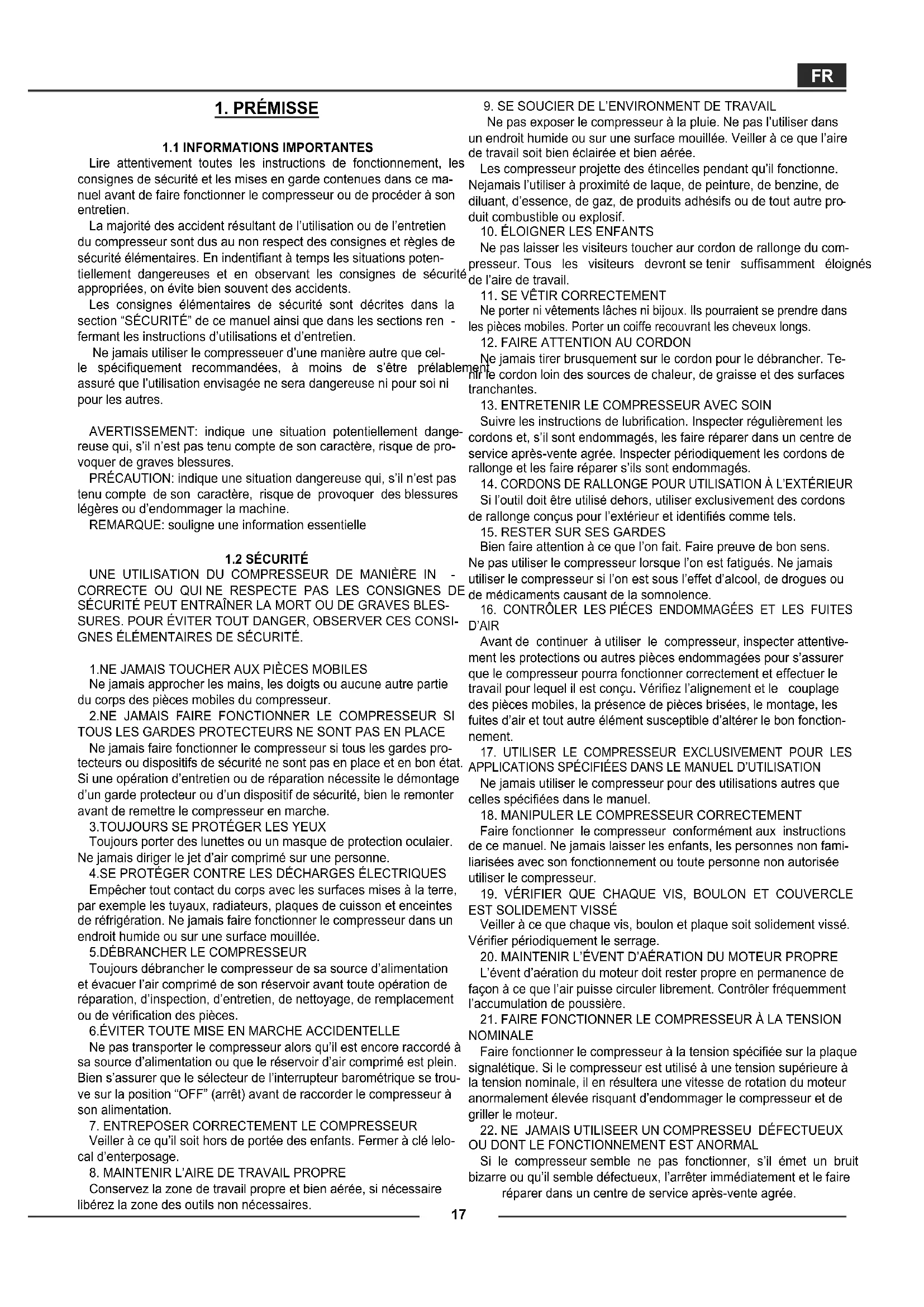

Lire attentivement toutes les instructions de fonctionnement, les consignes de sécurité et les mises en garde contenues dans ce manuel avant de faire fonctionner le compresseur ou de procéder à son entretien.

La majorité des accident résultant de l'utilisation ou de l'entretien du compresseur sont dus au non respect des consignes et règles de sécurité élémentaires. En indentifiant à temps les situations potentiellement dangereuses et en observant les consignes de sécurité appropriées, on évite bien souvent des accidents.

Les consignes élémentaires de sécurité sont décrites dans la section "SÉCURITÉ" de ce manuel ainsi que dans les sections ren - fermant les instructions d'utilisations et d'entretien.

Ne jamais utiliser le compresseuer d'une manière autre que celle spécifiquement recommandées, à moins de s'être prélabler assuré que l'utilisation envisagée ne sera dangereuse ni pour soi ni pour les autres.

AVERTISSEMENT: indique une situation potentiellement dangereuse qui, s'il n'est pas tenu compte de son caractère, risque de provoquer de graves blessures.

PRÉCAUTION: indique une situation dangereuse qui, s'il n'est pas tenu compte de son caractère, risque de provoquer des blessures légères ou d'endommager la machine.

REMARQUE: souligne une information essentielle

1.2 SÉCURITÉ

UNE UTILISATION DU COMPRESSEUR DE MANIÈRE IN - CORRECTE OU QUI NE RESPECTE PAS LES CONSIGNES DE SÉCURITÉ PEUT ENTRAÎNER LA MORT OU DE GRAVES BLES- SURES. POUR ÉVITER TOUT DANGER, OBSERVER CES CONSI- GNES ÉLÉMENTAIRES DE SÉCURITÉ.

1. NE JAMAIS TOUCHER AUX PIÈCES MOBILES

Ne jamais approcher les mains, les doigts ou aucune autre partie du corps des pièces mobiles du compresseur.

2.NE JAMAIS FAIRE FONCTIONNER LE COMPRESSEUR SI TOUS LES GARDES PROTECTEURS NE SONT PAS EN PLACE

Ne jamais faire fonctionner le compresseur si tous les gardes protecteurs ou dispositifs de sécurité ne sont pas en place et en bon état. Si une opération d'entretien ou de réparation nécessite le démontage d'un garde protecteur ou d'un dispositif de sécurité, bien le remonter avant de remettre le compresseur en marche.

1. TOUJOURS SE PROTÉGER LES YEUX

Toujours porter des lunettes ou un masque de protection oculaier. Ne jamais diriger le jet d'air comprimé sur une personne.

4.SE PROTÉGER CONTRE LES DÉCHARGES ÉLECTRIQUES

Empêcher tout contact du corps avec les surfaces mises à la terre, par exemple les tuyaux, radiateurs, plaques de cuisson et enceintes de réfrigération. Ne jamais faire fonctionner le compresseur dans un endroit humide ou sur une surface mouillée.

1. DÉBRANCHER LE COMPRESSEUR

Toujours débrancher le compresseur de sa source d'alimentation et évacuer l'air comprimé de son réservoir avant toute opération de réparation, d'inspection, d'entretien, de nettoyage, de remplacement ou de vérification des pièces.

1. ÉVITER TOUTE MISE EN MARCHE ACCIDENTELLE

Ne pas transporter le compresseur alors qu'il est encore raccordé à sa source d'alimentation ou que le réservoir d'air comprimé est plein. Bien s'assurer que le sélecteur de l'interrupteur barométrique se trouve sur la position "OFF" (arrêt) avant de raccorder le compresseur à son alimentation.

1. ENTREPOSER CORRECTEMENT LE COMPRESSEUR

Veiller à ce qu'il soit hors de portée des enfants. Fermer à clé lelocal d'enterposage.

1. MAINTENIR L'AIRE DE TRAVAIL PROPRE

Conservez la zone de travail propre et bien aérée, si nécessaire libérez la zone des outils non nécessaires.

1. SE SOUCIER DE L'ENVIRONMENT DE TRAVAIL

Ne pas exposer le compresseur à la pluie. Ne pas l'utiliser dans un endroit humide ou sur une surface mouillée. Veiller à ce que l'aire de travail soit bien éclairée et bien aérée.

Les compresseur projette des étincelles pendant qu'il fonctionne. Nejamais l'utiliser à proximité de laque, de peinture, de benzine, de diluant, d'essence, de gaz, de produits adhésifs ou de tout autre produit combustible ou explosif.

1. ÉLOIGNER LES ENFANTS

Ne pas laisser les visiteurs toucher aur cordon de rallonge du compresseur. Tous les visiteurs devront se tenir suffisamment éloignés de l'aire de travail.

1. SE VÊTIR CORRECTEMENT

Ne porter ni vêtements lâches ni bijoux. Ils pourraient se prendre dans les pièces mobiles. Porter un coiffe recouvrant les cheveux longs.

Ne jamais tirer brusquement sur le cordon pour le débrancher. Tenir le cordon loin des sources de chaleur, de graisse et des surfaces tranchantes.

1. ENTRETENIR LE COMPRESSEUR AVEC SOIN

Suivre les instructions de lubrification. Inspector régulièrement les cordons et, s'il sont endommagés, les faire réparer dans un centre de service après-vente agréé. Inspector périodiquement les cordons de rallonge et les faire réparer s'ils sont endommagés.

1. CORDONS DE RALLONGE POUR UTILISATION À L'EXTÉRIEUR

Si l'outil doit être utilisé dehors, utiliser exclusivement des cordons de rallonge conçus pour l'extérieur et identifiés comme tels.

1. RESTER SUR SES GARDES

Bien faire attention à ce que l'on fait. Faire preuve de bon sens. Ne pas utiliser le compresseur lorsque l'on est fatigués. Ne jamais utiliser le compresseur si l'on est sous l'effet d'alcool, de drogues ou de médicaments causant de la somnolence.

1. CONTRÔLER LES PIÉCES ENDOMMAGÉES ET LES FUITES D'AIR

Avant de continuer à utiliser le compresseur, inspecter attentivement les protections ou autres pièces endommagées pour s'assurer que le compresseur pourra fonctionner correctement et effectuer le travail pour lequel il est conçu. Vérifiez l'alignement et le couplage des pièces mobiles, la présence de pièces brisées, le montage, les fuites d'air et tout autre élément susceptible d'altérer le bon fonctionnement.

1. UTILISER LE COMPRESSEUR EXCLUSIVEMENT POUR LES APPLICATIONS SPÉCIFIÉES DANS LE MANUEL D'UTILISATION

Ne jamais utiliser le compresseur pour des utilisations autres que celles spécifiées dans le manuel.

1. MANIPULER LE COMPRESSEUR CORRECTEMENT

Faire fonctionner le compresseur conformément aux instructions de ce manuel. Ne jamais laisser les enfants, les personnes non familiarisées avec son fonctionnement ou toute personne non autorisée utiliser le compresseur.

1. VÉRIFIER QUE CHAQUE VIS, BOULON ET COUVERCLE EST SOLIDEMENT VISSÉ

Veiller à ce que chaque vis, boulon et plaque soit solidement vissé. Vérifier périodiquement le serrage.

1. MAINTENIR L'ÉVENT D'AÉRATION DU MOTEUR PROPRE

L'évent d'aération du moteur doit rester propre en permanence de façon à ce que l'air puisse circuler librement. Contrôler fréquemment l'accumulation de poussière.

1. FAIRE FONCTIONNER LE COMPRESSEUR À LA TENSION NOMINALE

Faire fonctionner le compresseur à la tension spécifiée sur la plaque signalétique. Si le compresseur est utilisé à une tension supérieure à la tension nominale, il en résultera une vitesse de rotation du moteur anormalement élevée risquant d'endommager le compresseur et de griller le moteur.

1. NE JAMAIS UTILISEER UN COMPRESSEU DÉFECTUEUX OU DONT LE FONCTIONNEMENT EST ANORMAL

Si le compresseur semble ne pas fonctionner, s'il émet un bruit bizarre ou qu'il semble défectueux, l'arrêter immédiatement et le faire réparer dans un centre de service après-vente agréée.

1. NE PAS NETTOYER LES PIÈCES DE PLASTIQUE AVEC DU SOLVANT

Les solvants tels qu'essence, diluant, benzine, tétrachlorure decarbone et alcool risquent d'endommager et de fendre les pièces de plastique. Ne pas les nettoyer avec ce genre de produit. Pout nettoyer le pièces de plastique, utiliser un linge doux humecté d'eau savonneuse puis sécher complètement.

1. UTILISER EXCLUSIVEMENT DES PIÈCES DE RECHANGE D'ORIGINE

L'utilisation de pièces de rechange autres que celles fabriquées, peut entraîner l'annulation de la garantie et être la cause d'un mauvais fonctionnement et des blessures en résultant. Les pièces d'origine sont disponible auprès de son distributeur.

1. NE PAS MODIFIER LE COMPRESSEUR

Ne pas modifier le compresseur. Toujours consulter un centre de service après-vente agréé pour toute réparation. Une modific non autorisée risque non seulement d'affecter les performances du compresseur, mais également d'être la cause d'accidents.

1. DÉSACTIVER L'INTERRUPTEUR LORSQU'ON NE SE SERT PAS DU COMPRESSEUR

Quand le compresseur ne fonctionne pas, régler l'interrupteur sur "OFF", débrancher le compresseur et ouvrir le robinet de vidange pour vider le réservoir d'air comprimé.

1. NE JAMAIS TOUCHER LÈS SURFACES CHAUDES

Pour éviter tout risque de brûlures, ne pas toucher les tubes, les culasses ni les moteurs.

1. VIDANGER LE RÉSERVOIR

Vidanger le réservoir tous les jours ou toutes les 4 heures d'utilisation. Ouvrir le bouchon de vidange et incliner le compresseur pour vider l'eau qui s'est accumulée.

1. NE PAS ARRÊTER LE COMPRESSEUR EN TIRANT SUR LA FICHE

Utiliser la position "AUTO/OFF" du sélecteur de l'interrupteur barométrique.

1. CIRCUIT PNEUMATIQUE.

Utiliser uniquement des tuyaux qui peuvent résister à une pression supérieure ou égale à celle du compresseur en cours d'utilisation.

1.3 CONSEILS D'UTILISATION

Le compresseur est dimensionné pour une utilisation intermittente et non continue. Il est conseillé d'utiliser le compresseur avec un service maxi mum de 30% pendant une heure en pleine charge.

Ceci afin de permettre un fonctionnement correct du produit dans le temps.

1.4 INSTRUCTIONS POUR LE BRANCHEMENT A LA TERRE

Ce compresseur doit être relié à la terre lorsqu'il est en cours d'utilisation afin de protéger l'opérateur des décharges électriques.

Le compresseur monophasé est équipé d'un câble bipolaire plus terre.

Le compresseur triphasé est fourni avec un câble électrique sans fiche. Le branchement électrique doit être exécuté par un technicien qualifié. Le fil de mise à la terre est le fil vert ou jaune/vert. Ne jamais brancher ce fil vert à une extrémité vive.

Il est recommandé de ne jamais démonter le compresseur ni effectuer d'autres connexions au niveau du pressostat.

1.5 RALLONGE

Utilisez uniquement des rallonges avec fiche et mise à la n'utilisez jamais de rallonges détériorées ou écrasées.

Une rallonge trop fine peut provoquer des chutes de tension et donc une perte de puissance et une surchauffe de l'appareil.

Le câble de rallonge du compresseur doit avoir une section proportionnelle à sa longueur (consulté tab.A - pag.5).

AVERTISSEMENTS

Eviter tous les risques de décharges électriques. Ne jamais utiliser le compresseur avec une rallonge ou un câble électrique endommagé. Contrôler régulièrement les câbles électriques. Ne jamais utiliser le compresseur dans l'eau ou à proximité de celle-ci ainsi qu'à proximité d'un lieu avec risque de décharges électriques.

2. INSTALLATION ET UTILISATION

Les informations indiquées dans ce manuel ont pour objectif d'assister l'opérateur durant l'utilisation et les opérations d'entretien du compresseur.

Certaines illustrations de ce manuel indiquent certains détails qui peuvent être différents de ceux de votre compresseur.

Des modifications sont possibles sans préavis, si nécessaire

2.1 INSTALLATION

Après avoir déballé le compresseur (fig. 1), vérifier qu'il est en bon état en contrôlant qu'il n'ait pas subi de dommages durant la transport puis effectuer les opérations suivantes:

• Monter les roues et le caoutchouc sur les réservoirs (lorsqu'ils ne sont pas déjà montés) en suivant les instructions de la fig. 2/3. En cas roues gonflables, gonfler à une pression maximale de 1,6 bar (24 psi).
• Placer le compresseur sur une surface plane, bien ventilée, à l'abri des agents atmosphériques et dans une atmosphère non explosive.
• FAIRE ATTENTION QUE LE COMPRESSEUR SOIT TRANSPORTÉ CORRECTEMENT, NE PAS LE RETOURNER OU LE SOULEVER AVEC DES CROCHETS OU CÂBLES (FIG.4/5).
  • En cas de plan incliné et lisse, vérifier que le compresseur ne se déplace pas en cours de fonctionnement, dans le cas contraire, bloquer les roues avec deux cales.
• Si le plan est un support ou un échafaudage, fixer le compresseur de façon appropriée afin d'éviter les chutes.
• Pour obtenir une bonne ventilation et un refroidissement efficace, il est important que la protection courroie du compresseur soit à au moins 50 cm de distance de toute cloison (fig.6).

2.2 BRANCHEMENT ELECTRIQUE

Les compresseurs monophasés sont fournis avec un câble bipolaire et une fiche bipolaire + terre.

Il est important que le compresseur soit branché à une prise de courant doté de mise à la terre (fig. 7), et protégée par un interrupteur différentiel adapté (magnétothermique).

2.3 DEMARRAGE

- Contrôler que la tension de réseau correspond à celle indiquée sur la plaquette signalétique des caractéristiques électriques (fig.7), la plage de tolérance admise est de ± 5%.

• Introduire la fiche dans la prise de courant (fig.7) et démarrer le compresseur en positionnant le pommeau du pressostat sur (I) (fig.8).
• Le fonctionnement du compresseur est entièrement automatique, commandé par le pressostat qui l'arrête lorsque la pression dans le réservoir atteint la valeur maximum et le fait repartir lorsqu'elle de -scend en dessous de la valeur minimum.
• Généralement, la différence de pression entre la valeur maximum et la valeur minimum est d'environ 2 bars (29 psi). Ex.: le compresseur s'arrête lorsqu'il atteint 8 bars (116 psi) (pression maximum de fonctionnement) et redémarre automatiquement lorsque la pression à l'intérieur du réservoir descend à 6 bars (87 psi).
• Après avoir branché le compresseur à la ligne électrique, effectuer une charge à la pression maximum et vérifier que le fonctionnement de la machine soit correct.
• Certains modèles sont équipés d'une soupape de décharge de la tête qui sert à faciliter le prochain démarrage. Une bouffée d'air à l'arrêt du moteur est donc un signe de bon fonctionnement.

2.4 PROTECTION DU MOTEUR

Le moteur des compresseurs est doté d'une protection thermique automatique située à l'intérieur de l'enroulement, elle arrête le compresseur lorsque la température du moteur atteint des valeurs trop élevées. En cas d'intervention, le compresseur repart automatiquement après 10 - 15 minutes.

Les compresseurs de cette famille sont équipés d'une protection thermique ampèremétrique à réarmement manuel., située à l'extérieur, sur le couvercle du bornier.

Lorsque la protection thermique intervient, attendre quelques minutes puis réarmer manuellement l'interrupteur thermique (fig.9).

Si la protection se déclenche de nouveau, il est conseillé d'éteindre le compresseur, débrancher l'alimentation électrique et contactez un centre de service autorisé.

2.5 REGLAGE DE LA PRESSION DE FONCTIONNEMENT

Il n'est pas nécessaire de toujours utiliser la pression de fonction -nement maximum, au contraire, la plupart du temps, l'outil pneumatique utilisé nécessite moins de pression.

Sur les compresseurs dotés d'un réducteur de pression, il est nécessaire de régler correctement la pression de fonctionnement.

Débloquer le pommeau du réducteur de pression en tirant vers le haut, régler la pression à la valeur désirée en tournant le pommeau dans le sens des aiguilles d'une montre pour l'augmenter et dans le sens contraire pour la diminuer; une fois la pression optimale atteinte, bloquer le pommeau en appuyant vers le bas (fig. 10).

Sur les réducteurs de pression sans manomètre, la pression de réglage est visible sur l'échelle graduée située sur le corps du réducteur.

Sur les réducteurs de pression avec manomètre, la pression dé réglage est visible sur l'échelle graduée située sur le manomètre.

ATTENTION: Certains réducteurs de pression ne sont pas équipés de "push to lock", par conséquent, il suffit de tourner la poignée pour en régler la pression.

2.5 PRÉCAUTIONS D'UTILISATION

Eviter absolument de dévisser un raccord quelconque lorsque le réservoir est sous pression, vérifier toujours qu'il soit vide.

Il est interdit de percer des trous, de faire des soudures ou de déformer volontairement le réservoir d'air comprimé.

Débrancher la fiche de la prise de courant avant d'effectuer toute opération sur le compresseur.

Température ambiante de fonctionnement 0°C + 35°C.

Ne pas diriger de jet d'eau ou de liquide inflammable sur le com - presseur.

Ne pas positionner d'objet inflammable à proximité du compresseur.

Durant les pauses, positionner le pressostat sur "0"(OFF).

Ne jamais diriger le jet d'air vers des personnes ou animaux

Ne pas transporter le compresseur lorsque le réservoir est sous pression.

Faire attention qu'aucune partie du compresseur tels que tête et tuyaux de départ ne puissent atteindre des températures élevées. Ne jamais toucher ces composants afin éviter les brûlures (fig.11).

Transporter le compresseur en le soulevant ou en le tirant par les poignées ou prises appropriées.

Eloigner les enfants et les animaux de la zone de fonctionnement de la machine.

En cas d'utilisation du compresseur pour peindre :

a) Ne pas opérer dans les lieux fermés ou à proximité de flammes libres

b) Vérifier que la pièce dans laquelle la machine fonctionne bénéficie d'un changement d'air.

c) Protéger nez et bouche à l'aide d'un masque approprié

En cas d'endommagement du câble électrique ou de la fiche, ne pas utiliser le compresseur et contacter le centre de service après-vente autorisé pour les remplacer par une pièce originale.

Ne pas introduire d'objets ou les mains à l'intérieur des grilles de protection afin d'éviter tout accident ou dommage du compresseur

Une fois l'utilisation du compresseur terminée, toujours débrancher la fiche de la prise de courant.

3. MAINTENANCE

Avant d'intervenir sur le compresseur, vérifiez que :

L'interrupteur principal de ligne soit sur la position "0".

Le pressostat et les interrupteurs du boîtier soient désactivés.

Le réservoir d'air soit déchargé de toute pression.

3.1 NETTOYAGE DU FILTRE D'ASPIRATION

Toutes les 50 heures de fonctionnement, il convient de démonter le filtre d'aspiration et de nettoyer l'élément filtrant (fig. 12) en soufflant de l'air comprimé.

Il est conseillé de remplacer l'élément filtrant au moins une fois pour an lorsque le compresseur fonctionne dans un endroit propre; plus souvent en cas d'endroit poussiérieux.

Le filtre d'aspiration peut être situé à l'intérieur, sous la carénage.

Dévisser les vis de fixation de la calotte, l'enlever de l'encastrement du carénage, ôter le filtre de son logement et procéder à l'opération de nettoyage en soufflant de l'air.

3.2 VIDANGE CONDENSAT

Le compresseur génère de l'eau de condensation qui s'accumule dans le réservoir. Il est nécessaire d'évacuer la condensateur du réservoir au moins une fois par semaine en ouvrant le robinet d'évacuation situé sous le réservoir (fig.13)

Prêtez une attention particulière, en cas de présence d'air comprimé dans le reservoir, il se peut que l'eau sorte très violemment. Pression conseillée 1-2 bars max.

LA CONDENSATION DU COMPRESSEUR NE DOIT PAS ÊTRE DÉVERSER DANS L'ENVIRONNEMENT.

3.3 ENTRETIEN CONSEILLÉ

Dans les groupes à 2 pôles, il est recommandé de remplacer l'en-semble du groupe bielle/piston toutes les 700-800 heures de fonctionnement.

Dans les groupes à 4 pôles, il est recommandé de remplacer le groupe bielle/piston toutes les 1800-2000 heures de fonctionnement.

4. PETITES ANOMALIES

Fuite d'huile depuis la vanne située sous le pressostat

Cet inconvénient est dû à une étanchéité défectueuse de la vanne de retenue, procéder comme suit (fig.14):

Evacuer toute la pression du réservoir

Dévisser la tête hexagonale de la vanne (A)

Nettoyer soigneusement le disque en caoutchouc (B) ainsi que son logement. Remonter soigneusement le tout.

Fuite d'air

Elles sont généralement dues à une étanchéité défectueuse des raccords; contrôler tous les raccords en les mouillant avec de l'eau savonneuse.

Le compresseur tourne mais ne charge pas

L'inconvénient peut être dû à la rupture des vannes ou d'un joint, remplacer la pièce défectueuse.

Dans ce cas, il est nécessaire de contacter le centre de service après-vente autorisé le plus proche pour la réparation.

Le compresseur ne démarre pas

En cas de difficulté de démarrage du compresseur, vérifier:

La tension de réseau doit correspondre à celle indiquée.

Aucune rallonge électrique de section ou longueur non adaptée ne doit être présente.

Le lieu de fonctionnement ne doit pas être trop froid (< 0°C).

Vérifier l'absence d'intervention de la protection thermique (voir 2.4).

Le réseau électrique doit être alimenté.

Le compresseur ne s'arrête pas

Si le compresseur ne s'arrête pas lorsque la pression maximale est

atteinte, la vanne de sécurité du réservoir entre en fonction

Dans ce cas, il est nécessaire de contacter le centre de service après-vente autorisé le plus proche pour la réparation.

5.REMARQUE

5.1 CARACTERISTIQUES TECHNIQUES

• Consulter l'étiquette CE sur le compresseur.
• Pour le marché européen, les compresseurs sont fabriqués conformément aux directives CE (voir déclaration de conformité).
• Pression de service maximale (voir étiquette sur le compresseur)
• Le niveau sonore est mesuré conformément aux directives CE (voir déclaration de conformité).

5.2 EMMAGASINAGE DU

COMPRESSEUR EMBALLÉ ET DÉBALLÉ

Pendant toute la période d'inactivité du compresseur avant son déballage, l'emmagasiner dans un lieu sec, avec une température comprise entre

+ 5°C et + 45°C et en position permettant d'éviter le contact avec les agents atmosphériques. Pendant toute la période d'inactivité du compresseur après son déballage, dans l'attente de sa mise en service ou en cas d'interruption de production, le protéger avec des bâches afin d'éviter que la poussière se dépose sur les mécanismes.

5.3 RACCORDEMENTS PNEUMATIQUES

Utiliser toujours des tuyaux pneumatiques pour air comprimé ayant des caractéristiques de pression maximum adaptées à celle du compresseur.

Ne pas essayer de réparer le tuyau lorsqu'il est défectueux.

1.1. WICHTIGE INFORMATIONEN
