BRUGSANVISNING Start Silent OS20P Abac

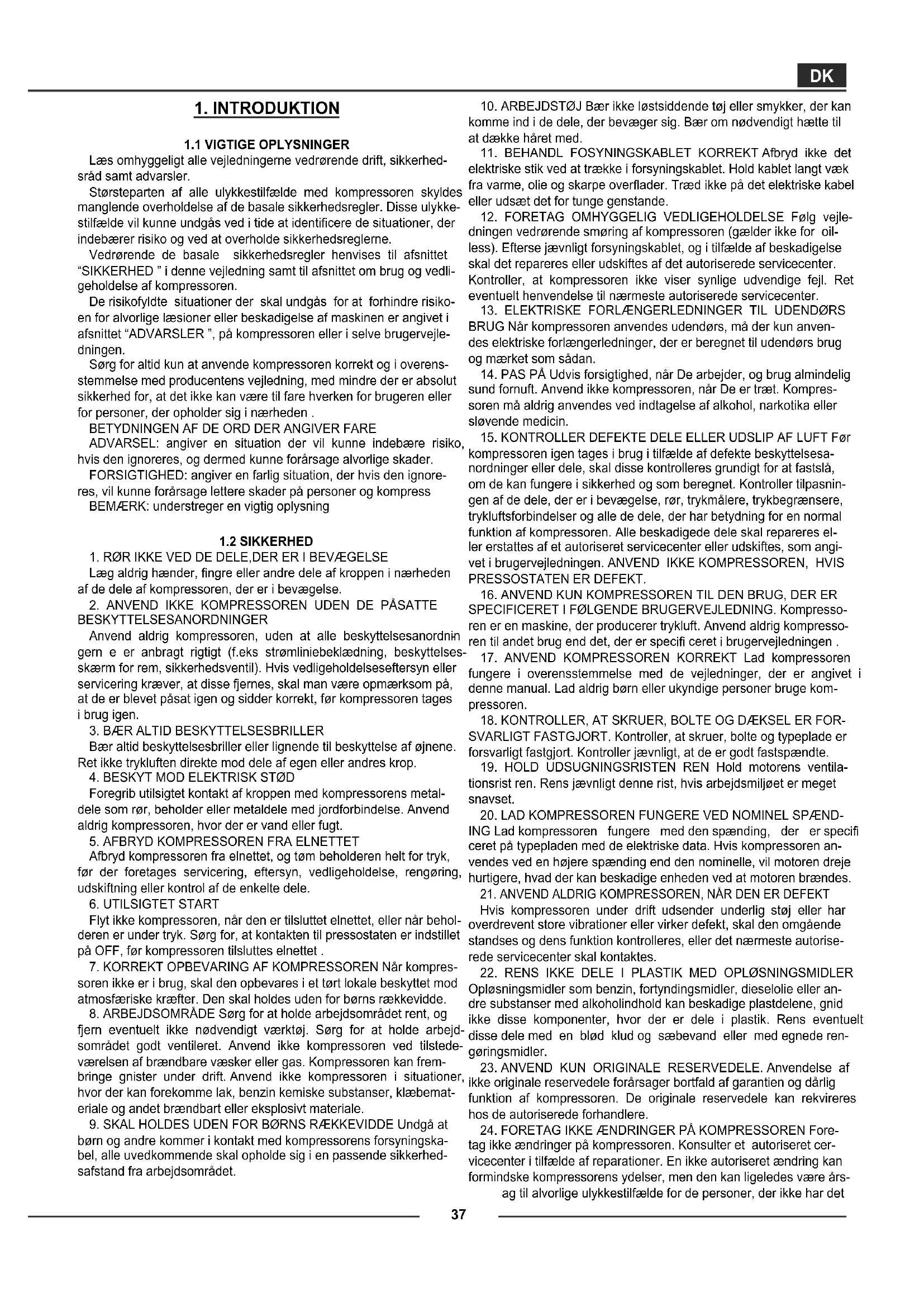

Læs omhyggeligt alle vejledningerne vedrørende drift, sikkerhed- sråd samt advarsler. Størsteparten af alle ulykkestilfælde med kompressoren skyldes manglende overholdelse af de basale sikkerhedsregler. Disse ulykke- VWLOIOGHYLONXQQHXQGJnVYHGLWLGHDWLGHQWL¿FHUHGHVLWXDWLRQHUGHU indebærer risiko og ved at overholde sikkerhedsreglerne. Vedrørende de basale sikkerhedsregler henvises til afsnittet “SIKKERHED ” i denne vejledning samt til afsnittet om brug og vedli- geholdelse af kompressoren. De risikofyldte situationer der skal undgås for at forhindre risiko- en for alvorlige læsioner eller beskadigelse af maskinen er angivet i afsnittet “ADVARSLER ”, på kompressoren eller i selve brugervejle- dningen. Sørg for altid kun at anvende kompressoren korrekt og i overens- stemmelse med producentens vejledning, med mindre der er absolut sikkerhed for, at det ikke kan være til fare hverken for brugeren eller for personer, der opholder sig i nærheden . BETYDNINGEN AF DE ORD DER ANGIVER FARE ADVARSEL: angiver en situation der vil kunne indebære risiko, hvis den ignoreres, og dermed kunne forårsage alvorlige skader. FORSIGTIGHED: angiver en farlig situation, der hvis den ignore- res, vil kunne forårsage lettere skader på personer og kompress BEMÆRK: understreger en vigtig oplysning

/JDOGULJKQGHU¿QJUHHOOHUDQGUHGHOHDINURSSHQLQUKHGHQ af de dele af kompressoren, der er i bevægelse.

gern e er anbragt rigtigt (f.eks strømliniebeklædning, beskyttelses- skærm for rem, sikkerhedsventil). Hvis vedligeholdelseseftersyn eller servicering kræver, at disse fjernes, skal man være opmærksom på, at de er blevet påsat igen og sidder korrekt, før kompressoren tages i brug igen.

3. BÆR ALTID BESKYTTELSESBRILLER

Bær altid beskyttelsesbriller eller lignende til beskyttelse af øjnene. Ret ikke trykluften direkte mod dele af egen eller andres krop.

4. BESKYT MOD ELEKTRISK STØD

Foregrib utilsigtet kontakt af kroppen med kompressorens metal- dele som rør, beholder eller metaldele med jordforbindelse. Anvend aldrig kompressoren, hvor der er vand eller fugt.

5. AFBRYD KOMPRESSOREN FRA ELNETTET

Afbryd kompressoren fra elnettet, og tøm beholderen helt for tryk, før der foretages servicering, eftersyn, vedligeholdelse, rengøring, udskiftning eller kontrol af de enkelte dele.

soren ikke er i brug, skal den opbevares i et tørt lokale beskyttet mod atmosfæriske kræfter. Den skal holdes uden for børns rækkevidde.

8. ARBEJDSOMRÅDE Sørg for at holde arbejdsområdet rent, og

fjern eventuelt ikke nødvendigt værktøj. Sørg for at holde arbejd- sområdet godt ventileret. Anvend ikke kompressoren ved tilstede- værelsen af brændbare væsker eller gas. Kompressoren kan frem- bringe gnister under drift. Anvend ikke kompressoren i situationer, hvor der kan forekomme lak, benzin kemiske substanser, klæbemat- eriale og andet brændbart eller eksplosivt materiale.

9. SKAL HOLDES UDEN FOR BØRNS RÆKKEVIDDE Undgå at

børn og andre kommer i kontakt med kompressorens forsyningska- bel, alle uvedkommende skal opholde sig i en passende sikkerhed- safstand fra arbejdsområdet.

10. ARBEJDSTØJ Bær ikke løstsiddende tøj eller smykker, der kan

komme ind i de dele, der bevæger sig. Bær om nødvendigt hætte til at dække håret med.

11. BEHANDL FOSYNINGSKABLET KORREKT Afbryd ikke det

elektriske stik ved at trække i forsyningskablet. Hold kablet langt væk IUDYDUPHROLHRJVNDUSHRYHUÀDGHU7UGLNNHSnGHWHOHNWULVNHNDEHO eller udsæt det for tunge genstande.

12. FORETAG OMHYGGELIG VEDLIGEHOLDELSE Følg vejle-

dningen vedrørende smøring af kompressoren (gælder ikke for oil- less). Efterse jævnligt forsyningskablet, og i tilfælde af beskadigelse skal det repareres eller udskiftes af det autoriserede servicecenter. Kontroller, at kompressoren ikke viser synlige udvendige fejl. Ret eventuelt henvendelse til nærmeste autoriserede servicecenter.

13. ELEKTRISKE FORLÆNGERLEDNINGER TIL UDENDØRS

BRUG Når kompressoren anvendes udendørs, må der kun anven- des elektriske forlængerledninger, der er beregnet til udendørs brug og mærket som sådan.

14. PAS PÅ Udvis forsigtighed, når De arbejder, og brug almindelig

sund fornuft. Anvend ikke kompressoren, når De er træt. Kompres- soren må aldrig anvendes ved indtagelse af alkohol, narkotika eller sløvende medicin.

15. KONTROLLER DEFEKTE DELE ELLER UDSLIP AF LUFT Før

kompressoren igen tages i brug i tilfælde af defekte beskyttelsesa- nordninger eller dele, skal disse kontrolleres grundigt for at fastslå, om de kan fungere i sikkerhed og som beregnet. Kontroller tilpasnin- gen af de dele, der er i bevægelse, rør, trykmålere, trykbegrænsere, trykluftsforbindelser og alle de dele, der har betydning for en normal funktion af kompressoren. Alle beskadigede dele skal repareres el- ler erstattes af et autoriseret servicecenter eller udskiftes, som angi- vet i brugervejledningen. ANVEND IKKE KOMPRESSOREN, HVIS PRESSOSTATEN ER DEFEKT.

fungere i overensstemmelse med de vejledninger, der er angivet i denne manual. Lad aldrig børn eller ukyndige personer bruge kom- pressoren.

18. KONTROLLER, AT SKRUER, BOLTE OG DÆKSEL ER FOR-

SVARLIGT FASTGJORT. Kontroller, at skruer, bolte og typeplade er forsvarligt fastgjort. Kontroller jævnligt, at de er godt fastspændte.

19. HOLD UDSUGNINGSRISTEN REN Hold motorens ventila-

tionsrist ren. Rens jævnligt denne rist, hvis arbejdsmiljøet er meget snavset.

ceret på typepladen med de elektriske data. Hvis kompressoren an- vendes ved en højere spænding end den nominelle, vil motoren dreje hurtigere, hvad der kan beskadige enheden ved at motoren brændes.

21. ANVEND ALDRIG KOMPRESSOREN, NÅR DEN ER DEFEKT

Hvis kompressoren under drift udsender underlig støj eller har overdrevent store vibrationer eller virker defekt, skal den omgående standses og dens funktion kontrolleres, eller det nærmeste autorise- rede servicecenter skal kontaktes.

ikke originale reservedele forårsager bortfald af garantien og dårlig funktion af kompressoren. De originale reservedele kan rekvireres hos de autoriserede forhandlere.

24. FORETAG IKKE ÆNDRINGER PÅ KOMPRESSOREN Fore-

tag ikke ændringer på kompressoren. Konsulter et autoriseret cer- vicecenter i tilfælde af reparationer. En ikke autoriseret ændring kan formindske kompressorens ydelser, men den kan ligeledes være års- ag til alvorlige ulykkestilfælde for de personer, der ikke har det DK38 nødvendige tekniske kendskab til at udføre ændringer.

undgå forbrændiger må rørene, motoren og alle de varme dele ikke berøres.

27. RET ALDRIG LUFTSTRÅLEN DIREKTE MOD KROPPEN

For at undgå risici må luftstrålen aldrig rettes mod personer eller dyr. 28.TØMNING AF KONDENSVAND FRA BEHOLDEREN Beholde- ren skal tømmes dagligt eller ved hver 4. arbejdstime. Åbn tømning- sanordningen, og hæld kompressoren, hvis det er nødvendigt for at fjerne det akkumulerede vand.

30. TRYKLUFTKREDSLØB Anvend rør og anbefalet trykluftsværk-

tøj, der tåler samme eller højere temperaturer end kompressorens maksimale driftstryk.

1.3 NYTTIGE RÅD FOR EN GOD FUNKTION

• For at opnå en god funktion af maskinen med fuld kontinuerlig be

lastning ved det maksimale driftstryk, skal det sikres, at rumtempera- turen i det lokale, hvori der arbejdes ikke overstiger +25°C.

• Det anbefales at anvende kompressoren med en maksimal ydelse på 30% i en time ved fuld belastning, dette for at give en god og lan- gvarig funktion af apparatet. elektrisk forbindelse.

Denne kompressor skal være tilsluttet jordforbindelse, når den er i brug for at beskytte brugeren mod elektrisk stød. Den enfasede kompressor er udstyret med et to-polet kabel samt jordforbindelse. Den trefasede kompressor leveres med elektrisk kabel uden stik. Tilslutningen til elnettet skal foretages af en autoriseret tekniker. Det anbefales, aldrig at adskille kompressoren eller at foretage andre tilslutninger til pressostaten. Reparationer må kun udføres af DXWRULVHUHGHVHUYLFHFHQWUHHOOHUDQGUHNYDOL¿FHUHGHFHQWUH Glem ikke, at jordforbindelsesledningen er den, der er gul/grøn. Tilslut aldrig denne grønne ledning til en strømførende terminal. Tilkald ved tvivlstilfælde en elektriker, der kan kontrollere jordfor- bindelsen.

1.5 FORLÆNGERLEDNING

Benyt kun forlængerledninger med stik og jordforbindelse, benyt ikke beskadigede eller sammenklemte forlængerledninger. En for tynd forlængerledning kan forårsage spændingsfald og dermed min

dre effekt og en overdreven opvarmning af apparatet. Kompressorens forlængerledning skal have et tværsnit, der svartil længden i følge disse parametre (Se tabel A - side 5). ADVARSEL Undgå risiko for elektriske udladninger. Anvend aldrig kompresso- ren med beskadiget elkabel eller forlængerledning. Efterse jævnligt de elektriske kabler. Anvend aldrig kompressoren i eller i nærheden af vand eller i nærheden af risikofyldte omgivelser, hvor der kan fo- rekomme elektriske udladninger.

2. INSTALLATION-START

'HRSO\VQLQJHUGHU¿QGHVLGHQQHYHMOHGQLQJHUVNUHYHWIRUDWELVWn brugeren under brug af kompressoren og ved vedligeholdelsesind- greb på denne. Nogle af illustrationerne i denne vejledning viser detaljer, der kan afvige fra Deres kompressor.

trolleret, om den er i perfekt stand og ikke har lidt skade under tran- sporten, skal der foretages følgende:

• Påsæt hjulene og den lille gummiring på beholderen, hvis de ikke DOOHUHGHHUSnVDWYHGDWI¡OJHGHYHMOHGQLQJHUGHU¿QGHVSn¿J Dæk med luftkammer oppumpes til et tryk på maks. 1,6 bar (24 psi)

De enfasede kompressorer leveres komplet med elkabel og stik til to-polet strøm+jordforbindelse. Det er vigtigt at tilslutte kompres

Elektrokompressorerne skal være tilsluttet en stikkontakt, der er beskyttet med en passende differentiale-kontakt

Kontroller, at nettets spænding svarer til den spænding, der er an

givet på den lille typeplade med de elektriske data, den tilladte margi- nen skal holdes inden for ± 5%. Første gang de trefasede kompresorer igangsættes, er det vigtigt at kontrollere, at afkølingsventilatorhjulet drejer i den rigtige retning, dette kontrolleres ved hjælp af den pil, der sidder på rembeskyttelses- skærmen eller på strømliniebeklædningen. ,QGVWVWLNNHWLVWLNNRQWDNWHQ¿JVWDUWNRPSUHVVRUHQRJLQGVWLO pressostatens håndtag på “I”. Kompressorens funktion er fuldauto- matisk og styret af pressostaten, der standser kompressoren, når trykket i beholderen når den maksimale værdi og starter den igen, når trykket falder til minimumsværdien. Trykforskellen mellem den maksimale og den minimale værdi er normalt ca. 2 bar (29 psi). Eksempel: kompressoren standser, når den når 8 bar (116 psi) (maksimalt driftstryk) og den går automatisk i gang, når trykket inde i beholderen er faldet til 6 bar (87 psi). Efter at have tilsluttet kompressoren til elnettet skal den lades med det højeste tryk for at kontrollere dens funktion.

2.4 BESKYTTELSE MOTOR

Motoren på kompressorerne er udstyret med en automatisk varme

beskyttelse, der er anbragt inde i lederen, der standser ompressoren, når motorens temperatur når for høje værdier. Hvis denne aktiveres, går kompressoren automatisk i gang igen efter 10 - 15 minutter. Kompressorerne i denne familie der udstyret med en ter-39 misk amperometrisk beskyttelse med manuelt genopretning, der er anbragt udvendigt på lederkassens låg. Når sikkerhedstermostaten aktiveres, skal der ventes i nogle minutter, før termostatknappen kan JHQLQGVWLOOHVPDQXHOW¿J I tilfælde af, at beskyttelsen griber ind igen ved den følgende genstart, er det tilrådeligt at slukke kompressoren, afbryde strømforsyningen og kontakte et autoriseret servicecenter.

2.5 REGULERING AF ARBEJDSTRYKKET

Det er ikke nødvendigt altid at anvende det maksimale arbejdstryk, tværtimod har det anvendte trykluftværktøj ofte brug for mindre tryk. Det er nødvendigt at regulere trykket særligt omhyggeligt på de kom

pressorer, der er udstyret med en trykmåler. Løsn trykbegrænserens håndtag ved at trække det opad, indstil trykket på den ønskede værdi ved at dreje håndtaget i urets retning for at forøge trykket og mod uret for at formindske det, når det optima- OHWU\NHUQnHWVNDOKnQGWDJHWIDVWOnVHVYHGDWWU\NNHGHWQHGDG¿J 10). På de trykbegænsere, der ikke er udstyret med en trykmåler, kan UHJXOHULQJHQDIWU\NNHWDÀVHVSnGHQJUDGXHUHGHVNDODGHUVLGGHU på selve trykbegrænseren. 3nGHWU\NEHJUQVHUHGHUHUXGVW\UHWPHGHQWU\NPnOHUDÀVHV reguleringen af trykket på selve trykmåleren. ADVARSEL: Visse trykregulatorer er ikke forsynet med “push to lock” og trykket justeres derfor blot ved at dreje knoppen.

tid for, at beholderen er tømt for tryk. Det er ikke tilladt at udføre huller, svejsninger eller forandringer på trykluftbeholderen. Foretag ikke indgreb på kompressoren uden først at have trukke stikket ud af stikkontakten. Rumtemperatur ved drift 0°C +35°C. Ret ikke vandstråler eller brændbare væsker mod kompressoren. Anbring ikke brændbare genstande i nærheden af kompressoren Når kompressoren ikke er i brug, skal pressostaten indstilles på “0” (OFF) (slukket). Ret aldrig trykluftstråler mod personer eller dyr. Flyt ikke kompressoren, når der er tryk i beholderen. Vær opmærksom på, at nogle af kompressorens dele som top

stykke og afgangsrør kan nå meget høje temperaturer. Rør ikke ved GLVVHGHOHIRUDWXQGJnIRUEUQGLQJHU¿J Flyt kompressoren ved at løfte den eller trække i de håndtag eller hanke, der sidder på den. Børn og dyr må ikke komme i nærheden af maskinens arbejd- sområde. Hvis apparatet anvendes til lakering:

D$UEHMGLNNHLOXNNHGHUXPHOOHULQUKHGHQDIÀDPPHU

b) Sørg for, at det rum, hvori der arbejdes har en passende udluft- ning c) Beskyt næse og mund med en egnet maske. Anvend ikke kompressoren i tilfælde af beksadiget elkabel eller stik, men kontakt det autoriserede servicecenter for udskiftning med originale dele. 9HGDQEULQJHOVHSnHQK\OGHHOOHUHQÀDGHGHUEH¿QGHUVLJRYHU gulvhøjde skal kompressoren fastgøres for at undgå, at den kan falde ned under brugen. Læg ikke hænder eller genstande inde i beskyttelsesristene for at undgå fysiske skader eller skader på kompressoren. Brug ikke kompressoren som våben mod personer, genstande eller dyr for at undgå alvorlige skader. Tag altid stikket ud af den elektriske stikkontakt efter endt brug af kompressoren.

Før der foretages nogen form for indgreb på kompressoren, skal der sikres følgende: Den elektriske hovedkontakt står på “0”. Pressostaten og konta- kterne på det elektroniske betjeningspanel er slået fra, position “0”. Luftbeholderen er tømt for tryk.

3.1 UDSUGNINGSFILTRET

Det er hensigtsmæssigt efter 50 arbejdstimer at skille udsugning

'HWWLOUnGHVDWXGVNLIWHGHW¿OWUHUHQGHHOHPHQWPLQGVWHQJDQJ om året, hvis kompressoren arbejder i et rent arbejdsmiljø, oftere, hvis der er støvet, der hvor kompressoren er anbragt. 3n QRJOH PRGHOOHU XGVXJQLQJV¿OWUHW DQEUDJW LQGYHQGLJW XQGHU aftrækshætten, skru fastgørelsesskruer af ætten, fjern den fra venti- ODWRUVNUPHQVLQGIDWQLQJIMHUQ¿OWUHWIUDGHWVKROGHURJUHQVGHWYHG at blæse med trykluft i modsat retning af den normale luftpassage.

Det er nødvendigt at tømme beholderen for kondensvand mindst en gang om ugenYHGDWnEQHIRUXGW¡PQLQJVKDQHQ¿JGHUVLG

der under beholderen. Udvis forsigtighed, hvis der er trykluft til stede i beholderen, da van- det i så fald vil kunne komme ud med stor kraft. Det anbefalede tryk er på 1 ÷ 2 bar max. KONDENSVAND MÅ IKKE UDTØMMES I AFLØB OG KLOAKKER

For grupperne med to poler anbefales udskiftning af hele plejl

MINDRE FEJLFUNKTIONER Luftudslip fra ventilen under pressostaten Dette skyldes en mangelfuld tætning af holdeventilen, foretag følg- HQGHLQGJUHE¿J Tøm beholderen fuldstændigt for tryk Skru det sekskantede ventilhoved af (A) Rens omhyggeligt både gummiskiven (B) og dens holder Luftudslip Dette kan skyldes mangelfuld tætning af tilslutningerne, kontroller alle tilslutningerne ved at gøre dem våde med sæbevand. Kompressoren kører rundt men oplades ikke Et kan skyldes, at ventilerne eller en pakning er blevet beskadiget, udskift de beskadigede dele. Kompressoren starter ikke, skal følgende kontrolleres: At netspændingen svarer til den spænding, der er angivet på type- pladen. At der ikke anvendes elektriske forlængerledninger med forkert værsnit eller længde. At rumtemperaturen, hvor der arbejdes, ikke er for lav. (under 0°C) At elnettet forsynes med elektricitet. Kompressoren standser ikke Hvis kompressoren ikke standser ved opnåelse af det maksimale tryk, aktiveres sikkerhedsventilen i beholderen. Det nærmeste servi- cecenter skal kontaktes i tilfælde af reparation. DK40

• Se data mærkat på kompressoren

• Støjniveauet måles i overensstemmelse med de relevante eu- ropæiske direktiver (se EF-overensstemmelseserklæringen)

5.2 OPBEVARING AF KOMPRESSOR INKL. EMBALLAGE/

EKSKL.EMBALLAGE Inden kompressoren tages i brug første gang (dvs. inden fjernelse af emballagen) skal kompressoren opbevares på et tørt sted med tempe-raturer på + 5 °C og + 45 °C. Kompressoren skal placeres således, at den ikke udsættes for ski

ftende vejrforhold. I forbindelse med afbrydelse af kompressoren (dvs. efter fjernel- se af emballagen) som følge af klargøring til produktion eller ophør i produk-tionen skal kompressoren dækkes med presenninger for at hindre, at støvet trænger ind i mekanismerne.

rens. Forsøg ikke at reparere slangen/røret, hvis det er defekt.41

Enheden må ikke bortskaffes sammen med husholdningsaffald. Dette apparat er mærket i overensstemmelse med det europæiske direktiv 2012/19/EU angående brugt elektrisk og elektronisk udstyr (waste electrical and electronic equipment – WEEE). Retningslinjen bestemmer rammerne for returnering og genbrug af brugte apparater, som de gælder i hele EU. Ved returnering af din brugte enhed skal du bruge de tilgængelige returnerings- og indsamlingssystemer.
