MANUAL DE USUARIO Start Silent OS20P Abac

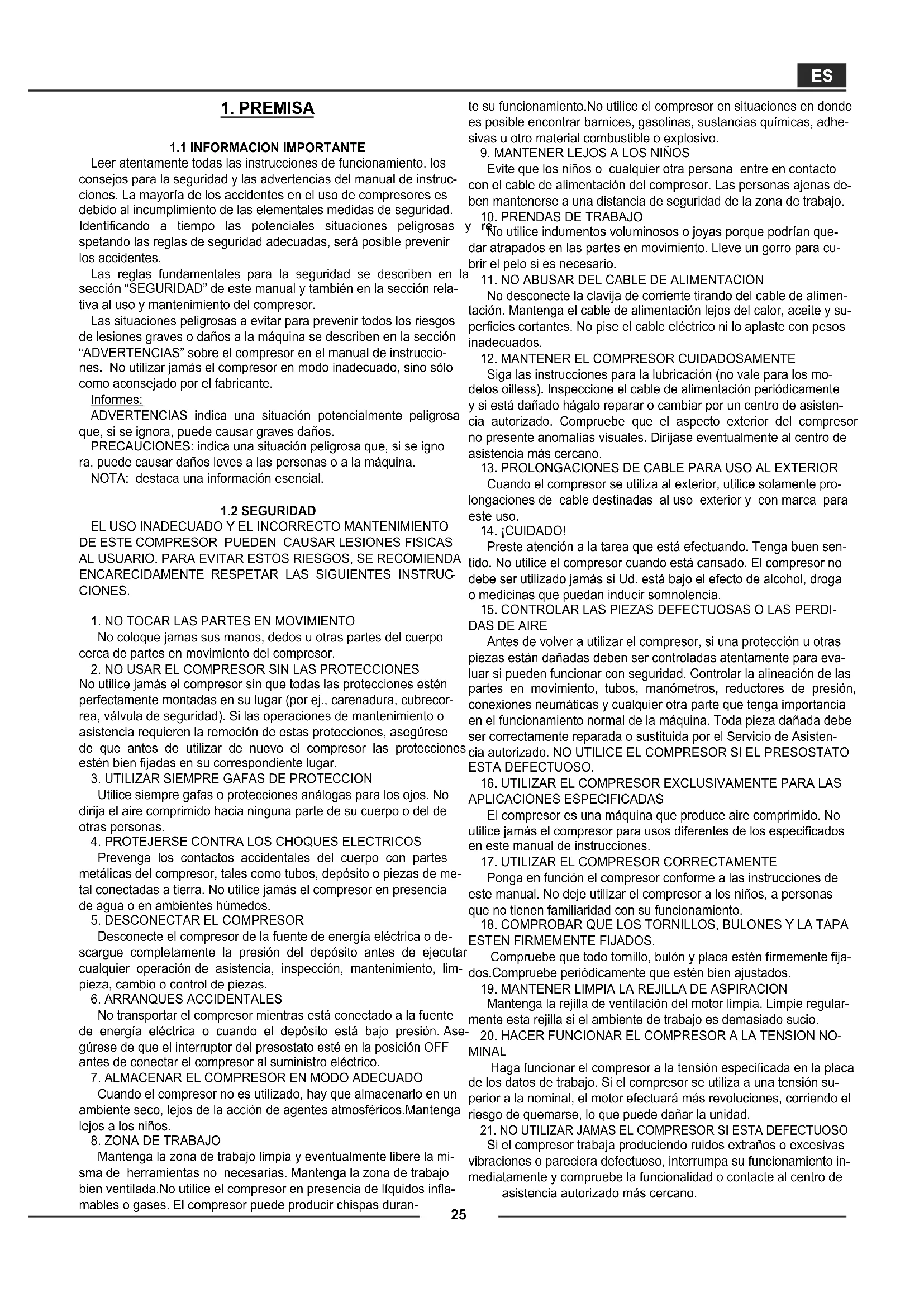

1. USARE SOLO PARTI DI RICAMBIO ORIGINALI.

Leer atentamente todas las instrucciones de funcionamiento, los consejos para la seguridad y las advertencias del manual de instrucciones. La mayoría de los accidentes en el uso de compresores es debido al incumplimiento de las elementales medidas de seguridad. Identificando a tiempo las potenciales situaciones peligrosas spetando las reglas de seguridad adecuadas, será posible prevenir los accidentes.

Las reglas fundamentales para la seguridad se describen en sección "SEGURIDAD" de este manual y también en la sección relativa al uso y mantenimiento del compresor.

Las situaciones peligrosas a evitar para prevenir todos los riesgos de lesiones graves o daños a la máquina se describen en la sección "ADVERTENCIAS" sobre el compresor en el manual de instrucciones. No utilizar jamás el compresor en modo inadecuado, sino sólo como aconsejado por el fabricante.

Informes:

ADVERTENCIAS indica una situación potencialmente peligrosa que, si se ignora, puede causar graves daños.

PRECAUCIONES: indica una situación peligrosa que, si se ignora, puede causar daños leves a las personas o a la máquina.

NOTA: destaca una información esencial.

1.2 SEGURIDAD

EL USO INADECUADO Y EL INCORRECTO MANTENIMIENTO DE ESTE COMPRESOR PUEDEN CAUSAR LESIONES FISICAS AL USUARIO. PARA EVITAR ESTOS RIESGOS, SE RECOMIENDA ENCARECIDAMENTE RESPETAR LAS SIGUIENTES INSTRUCCIONES.

1. NO TOCAR LAS PARTES EN MOVIMIENTO

No coloque jamas sus manos, dedos u otras partes del cuerpo cerca de partes en movimiento del compresor.

1. NO USAR EL COMPRESOR SIN LAS PROTECCIONES No utilice jamás el compresor sin que todas las protecciones estén perfectamente montadas en su lugar (por ej., carenadura, cubrecorrea, válvula de seguridad). Si las operaciones de mantenimiento o asistencia requieren la remoción de estas protecciones, asegúrese de que antes de utilizar de nuevo el compresor las protecciones estén bien fijadas en su correspondiente lugar.

2. UTILIZAR SIEMPRE GAFAS DE PROTECCION

Utilice siempre gafas o protecciones análogas para los ojos. No dirija el aire comprimido hacia ninguna parte de su cuerpo o del de otras personas.

1. PROTEJERSE CONTRA LOS CHOQUES ELECTRICOS

Prevenga los contactos accidentales del cuerpo con partes metálicas del compresor, tales como tubos, depósito o piezas de metal conectadas a tierra. No utilice jamás el compresor en presencia de agua o en ambientes húmedos.

1. DESCONECTAR EL COMPRESOR

Desconecte el compresor de la fuente de energía eléctrica o descargue completamente la presión del depósito antes de ejecutar cualquier operación de asistencia, inspección, mantenimiento, limpieza, cambio o control de piezas.

1. ARRANQUES ACCIDENTALES

No transportar el compresor mientras está conectado a la fuente de energía eléctrica o cuando el depósito está bajo presión. Asegúrese de que el interruptor del presostato esté en la posición OFF antes de conectar el compresor al suministro eléctrico.

1. ALMACENAR EL COMPRESOR EN MODO ADECUADO

Cuando el compresor no es utilizado, hay que almacenarlo en un ambiente seco, lejos de la acción de agentes atmosféricos. Mantenga lejos a los niños.

1. ZONA DE TRABAJO

Mantenga la zona de trabajo limpia y eventualmente libere la misma de herramientas no necesarias. Mantenga la zona de trabajo bien ventilada. No utilice el compresor en presencia de líquidos inflamables o gases. El compresor puede producir chispas duran-

te su funcionamiento. No utilice el compresor en situaciones en donde es posible encontrar barnices, gasolinas, sustancias químicas, adhesivas u otro material combustible o explosivo.

1. MANTENER LEJOS A LOS NIÑOS

Evite que los niños o cualquier otra persona entre en contacto con el cable de alimentación del compresor. Las personas ajenas deben mantenerse a una distancia de seguridad de la zona de trabajo.

1. PRENDAS DE TRABAJO

y re No utilice indumentos voluminosos o joyas porque podrían quedar atrapados en las partes en movimiento. Lleve un gorro para cubrir el pelo si es necesario.

1. NO ABUSAR DEL CABLE DE ALIMENTACION

No desconecte la clavija de corriente tirando del cable de alimentación. Mantenga el cable de alimentación lejos del calor, aceite y superficies cortantes. No pise el cable eléctrico ni lo aplaste con pesos inadecuados.

1. MANTENER EL COMPRESOR CUIDADOSAMENTE

Siga las instrucciones para la lubricación (no vale para los modelos oilless). Inspeccione el cable de alimentación periódicamente y si está dañado hágalo reparar o cambiar por un centro de asistencia autorizado. Compruebe que el aspecto exterior del compresor no presente anomalías visuales. Diríjase eventualmente al centro de asistencia más cercano.

1. PROLONGACIONES DE CABLE PARA USO AL EXTERIOR

Cuando el compresor se utiliza al exterior, utilice solamente prolongaciones de cable destinadas al uso exterior y con marca para este uso.

1. ¡CUIDADO!

Preste atención a la tarea que está efectuando. Tenga buen sentido. No utilice el compresor cuando está cansado. El compresor no debe ser utilizado jamás si Ud. está bajo el efecto de alcohol, droga o medicinas que puedan inducir somnolencia.

1. CONTROLAR LAS PIEZAS DEFECTUOSAS O LAS PERDIDAS DE AIRE

Antes de volver a utilizar el compresor, si una protección u otras piezas están dañadas deben ser controladas atentamente para evaluar si pueden funcionar con seguridad. Controlar la alineación de las partes en movimiento, tubos, manómetros, reductores de presión, conexiones neumáticas y cualquier otra parte que tenga importancia en el funcionamiento normal de la máquina. Toda pieza dañada debe ser correctamente reparada o sustituida por el Servicio de Asistencia autorizado. NO UTILICE EL COMPRESOR SI EL PRESOSTATO ESTA DEFECTUOSO.

1. UTILIZAR EL COMPRESOR EXCLUSIVAMENTE PARA LAS APLICACIONES ESPECIFICADAS

El compresor es una máquina que produce aire comprimido. No utilice jamás el compresor para usos diferentes de los especificados en este manual de instrucciones.

1. UTILIZAR EL COMPRESOR CORRECTAMENTE

Ponga en función el compresor conforme a las instrucciones de este manual. No deje utilizar el compresor a los niños, a personas que no tienen familiaridad con su funcionamiento.

1. COMPROBAR QUE LOS TORNILLOS, BULONES Y LA TAPA ESTEN FIRMEMENTE FIJADOS.

Compruebe que todo tornillo, bulón y placa estén firmemente fijados. Compruebe periódicamente que estén bien ajustados.

1. MANTENER LIMPIA LA REJILLA DE ASPIRACION

Mantenga la rejilla de ventilación del motor limpia. Limpie regularmente esta rejilla si el ambiente de trabajo es demasiado sucio.

1. HACER FUNCIONAR EL COMPRESOR A LA TENSION NOMINAL

Haga funcionar el compresor a la tensión especificada en la placa de los datos de trabajo. Si el compresor se utiliza a una tensión superior a la nominal, el motor efectuará más revoluciones, corriendo el riesgo de quemarse, lo que puede dañar la unidad.

1. NO UTILIZAR JAMAS EL COMPRESOR SI ESTA DEFECTUOSO

Si el compresor trabaja produciendo ruidos extraños o excesivas vibraciones o pareciera defectuoso, interrumpa su funcionamiento inmediatamente y compruebe la funcionalidad o contacte al centro de asistencia autorizado más cercano.

1. NO LIMPIAR LAS PARTES DE PLASTICO CON DISOLVENTES

Disolventes tales como gasolina, diluyentes u otras sustancias que contienen alcohol pueden dañar las piezas de plástico, no refregue con estas sustancias las partes de plástico. Limpie eventualmente estas partes con un paño suave embebido en agua y jabón o líquidos adecuados.

1. UTILIZAR SOLO PIEZAS DE REPUESTO ORIGINALES

El uso de piezas de repuesto no originales invalida la garantía y producen desperfectos en el funcionamiento del compresor. L piezas de repuesto originales están disponibles en los distribuidores autorizados.

1. NO MODIFICAR EL COMPRESOR

No modifique el compresor. Diríjase a un centro de asistencia autorizado para todas las reparaciones. Una modificación no autorizada puede disminuir las prestaciones del compresor y puede ser causa de graves accidentes para las personas que no poseen el conocimiento técnico necesario para ejecutar modificaciones a la máquina.

1. APAGAR EL PRESOSTATO CUANDO NO SE UTILIZA Cuando el compresor no está en función, coloque el botón del pre- sostato en la posición "0" (OFF), desconecte el compresor de la cor- riente y abra el grifo de línea para descargar el aire comprimido del depósito.

2. NO TOCAR LAS PARTES CALIENTES DEL COMPRESOR

Para prevenir quemaduras, no toque los tubos, el motor y las demás partes calientes.

1. NO DIRIGIR EL CHORRO DE AIRE DIRECTAMENTE

Para prevenir riesgos, no dirija jamás el chorro de aire hacia personas o animales.

1. DESAGUAR EL CONDENSADO DEL DEPOSITO

Descargue el depósito diariamente o sino cada 4 horas de trabajo. Abra el dispositivo de desagüe e incline el compresor si es necesario para remover el agua acumulada.

1. NO PARAR EL COMPRESOR TIRANDO DEL CABLE

Utilice el interruptor "O/I" (ON/OFF) del presostato para detener el compresor.

1. CIRCUITO NEUMATICO

Utilice tubos, herramientas neumáticas recomendadas que soportan una presión superior o igual a la máxima presión de trabajo del compresor.

1.3 ADVERTENCIAS: USO RECOMENDADO

Para un buen funcionamiento de la máquina asegurarse de que la temperatura del ambiente de trabajo en ambiente cerrado no supere los +25 ± C.

Se aconseja utilizar el compresor con un servicio máximo del 30% por una hora con carga máxima; esto permite un buen funcionamiento del aparato en el tiempo.

Los compresores eléctricos sobre ruedas con potencia mayor igual a 3 Hp / 2,2kW se destina a uso en interiores.

1.4 INSTRUCCIONES PARA LA CONEXION A TIERRA

Este compresor debe estar conectado a tierra durante su funciona miento para proteger al operador contra choques eléctricos.

El compresor monofásico está provisto de un cable bipolar más tierra.

El compresor trifásico está provisto de un cable eléctrico sin clavija. Es necesario que la conexión eléctrica sea efectuada por u técnico cualificado. Recordar siempre que el hilo de puesta a tierra es el verde o amarillo/ verde. No conectar jamás este hilo a un terminal sin protección.

Se recomienda no desmontar jamás el compresor ni efectuar otras conexiones en el presostato. Cualquier reparación debe ser ejecutada exclusivamente por centros de asistencia autorizados.

1.5 CABLES DE PROLONGACIÓN

Utilizar solamente cables de prolongación con clavija y conexión a tierra, no utilizar prolongaciones dañadas o aplastadas.

Un cable de prolongación demasiado fino puede causar caídas de tensión y, por lo tanto, una pérdida de potencia y un excesivo

calentamiento del aparato.

La prolongación de cable de los compresores debe poseer una sección proporcionada. Véase tabla A (pag.5).

ADVERTENCIAS

Prevenga todos los riesgos de choques eléctricos. No utilice jamás el compresor con cable eléctrico o prolongación dañados.

No utilice jamás el compresor dentro o cerca de agua o en las proximidades de un ambiente peligroso en donde se pueden producir descargas eléctricas.

2. INSTALACIÓN Y USO

NOTA: La información que Ud. encontrará en este manual ha sido escrita para asistir al operador durante el uso y las operaciones de mantenimiento del compresor.

Algunas ilustraciones de este manual pueden mostrar detalles que pueden ser diferentes de los de su compresor.

2.1 INSTALACION

Después de haber sacado el compresor del embalaje (fig.1) y ha - ber comprobado su perfecta integridad, asegurándose de que no haya sufrido daños durante el transporte, ejecutar las siguientes operaciones.

- Montar las ruedas y la goma en los depósitos en donde no están montados siguiendo las instrucciones indicadas en la fig. 2/3.

- En caso de neumáticos inflables, es necesario inflarlos a una presión máxima de 1,6 bar (24 psi).

- Posicionar el compresor en una superficie plana, en un lugar bien ventilado, protegido de los agentes atmosféricos y en ambientes no explosivos.

- TRANSPORTAR EL COMPRESOR CORRECTAMENTE, NO DARLO VUELTA O LEVANTARLO CON GANCHOS O CABLES. (FIG. 4/5)

- Si la superficie está inclinada y lisa, comprobar que el compresor en funcionamiento no se mueva, de lo contrario inmovilizar las rue -das con dos cuñas.

- Si la superficie es una ménsula o un estante, asegurarse de que el aparato no corra el riesgo de caerse fijándolo de manera adecuada

- Para obtener una buena ventilación y un eficaz enfriamiento, es importante que la cubrecorrea del compresor esté a 50 cm de distancia de cualquier pared (fig.6).

2.2 CONEXION ELECTRICA

Los compresores monofásicos se suministran dotados de cable eléctrico y clavija de corriente bipolar + tierra.

Los electrocompresores deben estar conectados a una toma de corriente, protegida por un interruptor diferencial adecuado.

2.3 PUESTA EN MARCHA

Controlar que la tensión de red corresponda a la indicada en la pla ca de datos eléctricos (fig.7), el campo de tolerancia admitido debe oscilar dentro del ± 5%.

- Girar o presionar, de acuerdo con el tipo de presostato montado en el aparato, el botón a la posición "0" (fig.8).

- Enchufar la clavija en la toma de corriente y poner en función el compresor llevando el botón del presostato a la posición "I / On".

- El funcionamiento del compresor es completamente automático, mandado por el presostato que interrumpe su funcionamiento cuando la presión el depósito alcanza el valor máximo y lo repone en marcha cuando desciende al valor mínimo. En general, la diferencia de presión es de 2 bar (29 psi) entre el valor máximo y el valor mínimo.

Por ej.: se para cuando alcanza 8 bar (116 psi) y se repone en marcha automáticamente cuando la presión ha bajado a 6 bar (87 psi).

- Después de haber conectado el compresor a la línea eléctrica, ejecutar una carga a la presión máxima y comprobar el correcto funcionamiento de la máquina.

Nota: algunos modelos están equipados con una válvula de descarga de la cabeza. Es normal escuchar un soplo de aire en cada parada.

2.4 DISPOSITIVOS DE PROTECCIÓN DEL MOTOR

El motor de los compresores está provisto de protección térmica automática colocada en el interior del devanado, que para el compresor cuando la temperatura del motor alcanza valores demasiado elevados. En caso de intervención de esta protección, el compresor se repondrá en función automáticamente después de unos 10-15 minutos.

En cambio, los compresores de esta familia están equipados con una protección térmica amperimétrica de restablecimiento manual, colocada al exterior de la tapa de la regleta de bornes. Cuando interviene esta protección térmica, esperar unos minutos, luego restablecer manualmente el interruptor térmico (fig.9).

Si la próxima vez que se active el reinicio, se vuelva a activar la protección, se recomienda apagar el compresor, desconectar la fuente de alimentación y comunicarse con un centro de ser -vicio autorizado.

2.5 REGULACIÓN DE LA PRESIÓN DE TRABAJO

No es necesario utilizar siempre la presión máxima; en efecto, la mayoría de los equipos neumático necesita una presión menor.

Regular correctamente la presión de trabajo:

desbloquear el botón del reductor de presión tirando hacia arriba, establecer la presión al valor deseado girando el botón en sentido horario para aumentarla, antihorario para disminuirla. Después de haber fijado la presión optimal, bloquear el botón presionando hacia abajo (fig. 10).

En los reductores de presión sin manómetro, la presión de cali brado se visualiza en la escala graduada colocada en el cuerpo del mismo reductor.

ATENCIÓN. Algunos reductores de presión no tienen "push to lock", por lo tanto basta girar el pomo para regular la presión.

Si no está presente en la máquina. El usuario debe proporcionar para instalar un regulador de presión, de capacidad adecuada, en la línea de distribución.

2.6 PRECAUCIONES

- Evitar absolutamente desenroscar cualquier conexión con el depósito bajo presión; asegurarse siempre de que el depósito esté descargado.

- Está prohibido efectuar orificios, soldaduras o deformar intencionalmente el depósito de aire comprimido.

- No ejecutar operaciones en el compresor sin haber desconectado previamente la clavija de la toma de corriente.

- La temperatura ambiente de funcionamiento es 0^ + 35^ .

- No dirigir chorros de agua o líquidos inflamables hacia el compresor.

- No apoyar objetos inflamables cerca del compresor.

- Durante las paradas, llevar el presostato a la posición "0"

- No dirigir jamás el chorro de aire hacia personas o animales.

- No transportar el compresor con el depósito presurizado.

- Prestar atención que algunas partes del compresor tales como cabezal y tubos de suministro pueden alcanzar temperatura elevadas. No tocar estos componentes para prevenir quemaduras (fig.11).

- Transportar el compresor levantándolo o tirándolo de las empuñaduras o manijas.

- Mantener a los niños y animales lejos del área de funcionamiento de la máquina.

- Si se utiliza el compresor para barnizar:

a) No trabaje en ambientes cerrados o cerca de llamas libres.

b) Asegúrese de que el ambiente en donde trabaje esté dotado de un adecuado recambio de aire.

c) Utilice una máscara para proteger la nariz y boca.

- Si el cable eléctrico o la clavija están dañados, no utilizar el compresor y dirigirse a un centro de asistencia autorizado para cambiarlos con componentes originales.

- No colocar objetos y sus manos dentro de la rejilla de protección para prevenir daños físicos y al compresor.

- Después de haber utilizado el compresor, desconectar siempre la clavija de la toma de corriente.

3. MANTENIMIENTO

Antes de efectuar cualquier intervención en el compresor asegurarse que:

El interruptor general de línea esté en la posición "0".

El presostato y los interruptores de la central estén desconectados, posición "0".

El depósito de aire no esté bajo presión.

3.1 FILTRO DE ASPIRACIÓN

Cada 50 horas de funcionamiento, es oportuno desmontar el filtro de aspiración y limpiar el elemento filtrante soplando aire comprimido (fig. 12).

Es aconsejable cambiar el elemento filtrante al menos una vez por año si el compresor trabaja en un ambiente limpio; con mayor frecuencia si el ambiente en donde está instalado el compresor es polvoriento.

En algunos modelos el filtro de aspiración está colocado en el interior debajo del casquete transportador, destornillar los tornillos de fijación del casquete, extraerlo del encastre de la carenadura, sacar el filtro de su alojamiento y proceder a la operación de limpieza, soplando aire comprimido en el sentido opuesto al paso habitual.

3.2 CONDENSADO

El compresor produce agua de condensado que se almacena en el depósito. Es necesario descargar el condensado del depósito al menos una vez por semana, abriendo el grifo de desagüe (fig. 13) colocado debajo del depósito.

Prestar atención si hay aire comprimido adentro de la bombona, el agua podría salir con mucho empuje. La presión recomendada es 1-2 bar máx.

EL CONDENSADO DEL COMPRESOR NO DEBE SER DESCARGADO O DISPERSADO EN EL MEDIOAMBIENTE.

3.3 MANTENIMIENTO RECOMENDADO

En los grupos de 2 polos se recomienda la sustitución de todo el grupo de biela y pistón cada 700-800 horas de funcionamiento.

En los grupos de 4 polos se recomienda la sustitución del grupo de biela y pistón cada 1800-2000 horas de funcionamiento.

4. COMO INTERVENIR EN LAS PEQUEÑAS ANOMALIAS

Pérdidas de aire por la válvula colocada debajo del presostato

Este inconveniente depende de una estanqueidad defectuosa de la válvula de retención, intervenir de la siguiente manera (fig. 14.

Descargar completamente la presión del depósito

Desenroscar la cabeza hexagonal de la válvula (A)

Limpiar cuidadosamente el platillo de goma (B), el relativo alojamiento. Volver a montar el conjunto cuidadosamente

Pérdidas de aire

Pueden depender de una estanqueidad defectuosa de algún empalme. Controlar todos los empalmes, mojándolos con agua enjabonada.

El compresor funciona pero no carga

Puede ser debido a la rotura de las válvulas o de una guarnición. Es necesario contactar el centro de asistencia autorizado más cerca para su reparación.

El compresor no se pone en marcha

Si el compresor tiene dificultad en ponerse en marcha, controlar:

Que la tensión de red corresponda a las características nominales Que no se utilicen prolongaciones de cable inadecuadas.

Que el ambiente de trabajo no sea demasiado frío (inferior a 0°C).

Que no haya intervenido la protección térmica

Que no se haya producido un corte en la red eléctrica

El compresor no se para

Si el compresor no se para al alcanzar la presión máxima, entrará en función la válvula de seguridad. Es necesario contactar el centro de asistencia autorizado más cerca para su reparación.

5. NOTA

5.1 DATOS TÉCNICOS

• Consulte la etiqueta CE aplicada en el compresor.
• Para el mercado europeo, los compresores se construyen conforme a las directivas CE (ver declaración de conformidad)
• Presión máxima de uso (ver etiqueta en el compresor)
• El nivel sonoro se mide según las directivas CE (ver declaración de conformidad)

5.2 ALMACENAMIENTO DEL COMPRESOR

EMBALADO Y DESEMBALADO

Durante todo el tiempo que no se usa el compresor, antes de - sembalarlo, hay que almacenarlo en un lugar seco con una temperatura comprendida entre + 5°C y + 45°C y en una posición que evite el contacto con la acción de los agentes atmosféricos.

Durante todo el período que el compresor permanece inactivo después de haber sido desembalado, mientras espera ser puesto en funcionamiento o debido a interrupciones de producción hay que protegerlo con lonas para evitar que el polvo se deposite sobre los mecanismos.

5.3 CONEXIONES NEUMATICAS

Utilizar siempre tubos neumáticos para aire comprimido que ten - gan características de presión máxima adecuadas a las del compresor.

No intentar reparar el tubo si es defectuoso.
