MANUALE UTENTE Start Silent OS20P Abac

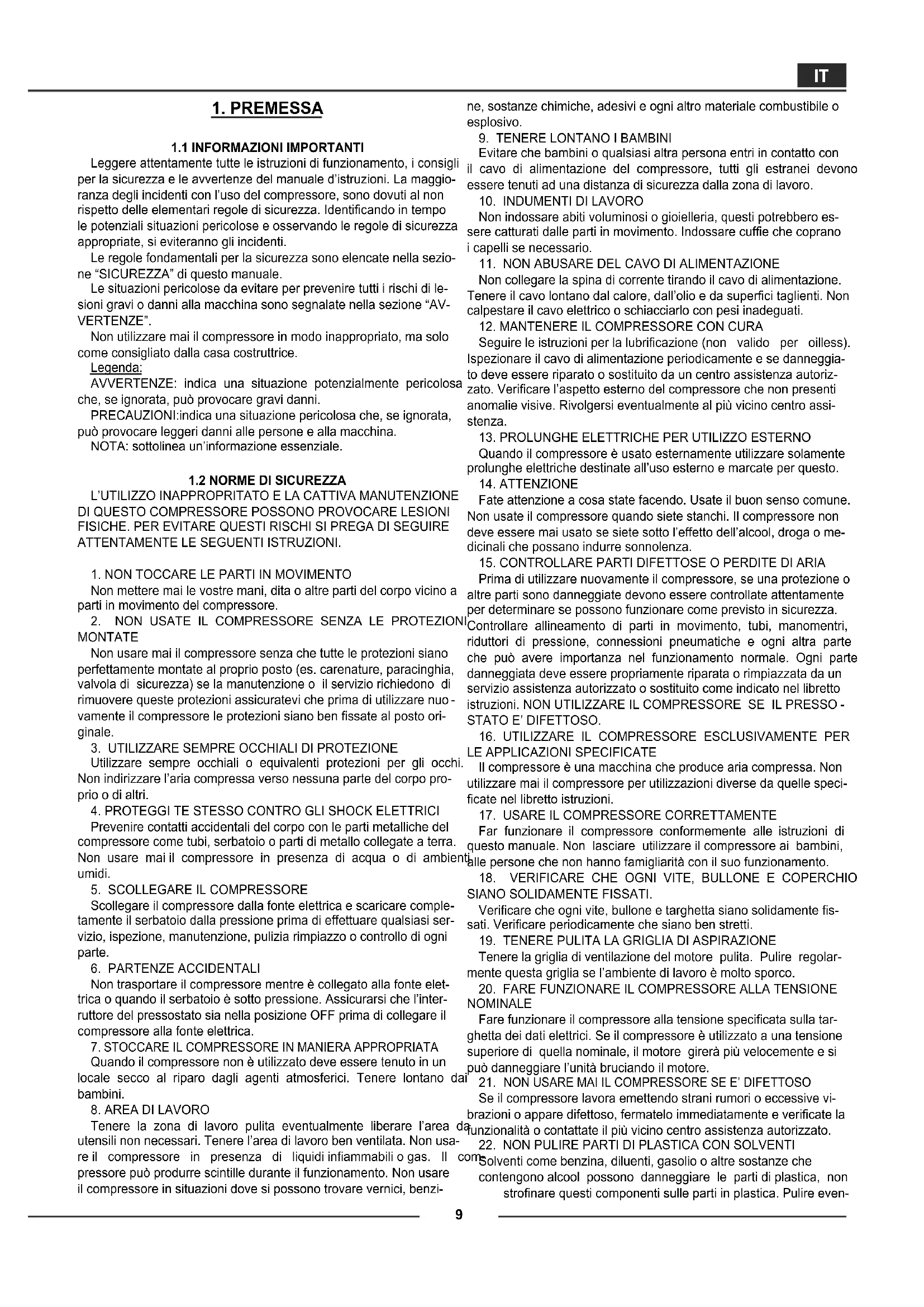

IT MANUALE D'USO E MANUTENZIONE

Leggere attentamente tutte le istruzioni di funzionamento, i consigli per la sicurezza e le avvertenze del manuale d'istruzioni. La maggioranza degli incidenti con l'uso del compressore, sono dovuti al non rispetto delle elementari regole di sicurezza. Identificando in tempo le potenziali situazioni pericolose e osservando le regole di sicurezza appropriate, si eviteranno gli incidenti.

Le regole fondamentali per la sicurezza sono elencate nella sezione "SICUREZZA" di questo manuale.

Le situazioni pericolose da evitare per prevenire tutti i rischi di lesioni gravi o danni alla macchina sono segnalate nella sezione "AVVERTENZE".

Non utilizzare mai il compressore in modo inappropriato, ma solo come consigliato dalla casa costruttrice.

Legenda:

AVVERTENZE: indica una situazione potenzialmente pericolosa che, se ignorata, può provocare gravi danni.

PRECAUZIONI:indica una situazione pericolosa che, se ignorata, può provocare leggeri danni alle persone e alla macchina.

NOTA: sottolinea un'informazione essenziale.

1.2 NORME DI SICUREZZA

L'UTILIZZO INAPPROPRITATO E LA CATTIVA MANUTENZIONE DI QUESTO COMPRESSORE POSSONO PROVOCARE LESIONI FISICHE. PER EVITARE QUESTI RISCHI SI PREGA DI SEGUIRE ATTENTAMENTE LE SEGUENTI ISTRUZIONI.

1. NON TOCCARE LE PARTI IN MOVIMENTO

Non mettere mai le vostre mani, dita o altre parti del corpo vicino a parti in movimento del compressore.

1. NON USATE IL COMPRESSORE SENZA LE PROTEZIONI MONTATE

Non usare mai il compressore senza che tutte le protezioni siano perfettamente montate al proprio posto (es. carenature, paracinghia, valvola di sicurezza) se la manutenzione o il servizio richiedono di rimuovere queste protezioni assicuratevi che prima di utilizzare nuovamente il compressore le protezioni siano ben fissate al posto originale.

3. UTILIZZARE SEMPRE OCCHIALI DI PROTEZIONE

Utilizzare sempre occhiali o equivalenti protezioni per gli occhi. Non indirizzare l'aria compressa verso nessuna parte del corpo proprio o di altri.

4. PROTEGGI TE STESSO CONTRO GLI SHOCK ELETTRICI

Prevenire contatti accidentali del corpo con le parti metalliche del compressore come tubi, serbatoio o parti di metallo collegate a terra. Non usare mai il compressore in presenza di acqua o di ambienti umidi.

5. SCOLLEGARE IL COMPRESSORE

Scollegare il compressore dalla fonte elettrica e scaricare completamente il serbatoio dalla pressione prima di effettuare qualsiasi servizio, ispezione, manutenzione, pulizia rimpiazzo o controllo di ogni parte.

6. PARTENZE ACCIDENTALI

Non trasportare il compressore mentre è collegato alla fonte elettrica o quando il serbatoio è sotto pressione. Assicurarsi che l'interruttore del pressostato sia nella posizione OFF prima di collegare il compressore alla fonte elettrica.

7. STOCCARE IL COMPRESSORE IN MANIERA APPROPRIATA

Quando il compressore non è utilizzato deve essere tenuto in un locale secco al riparo dagli agenti atmosferici. Tenere lontano dai bambini.

8. AREA DI LAVORO

Tenere la zona di lavoro pulita eventualmente liberare l'area o utensili non necessari. Tenere l'area di lavoro ben ventilata. Non usare il compressore in presenza di liquidi infiammabili o gas. Il pressore può produrre scintille durante il funzionamento. Non usare il compressore in situazioni dove si possono trovare vernici, benzi ne, sostanze chimiche, adesivi e ogni altro materiale combustibile o esplosivo.

9. TENERE LONTANO I BAMBINI

Evitare che bambini o qualsiasi altra persona entri in contatto con il cavo di alimentazione del compressore, tutti gli estranei devono essere tenuti ad una distanza di sicurezza dalla zona di lavoro.

10. INDUMENTI DI LAVORO

Non indossare abiti voluminosi o gioielleria, questi potrebbero essere catturati dalle parti in movimento. Indossare cuffie che coprano i capelli se necessario.

11. NON ABUSARE DEL CAVO DI ALIMENTAZIONE

Non collegare la spina di corrente tirando il cavo di alimentazione. Tenere il cavo lontano dal calore, dall'olio e da superfici taglienti. Non calpestare il cavo elettrico o schiacciarlo con pesi inadeguati.

12. MANTENERE IL COMPRESSORE CON CURA

Seguire le istruzioni per la lubrificazione (non valido per oilless). Ispezionare il cavo di alimentazione periodicamente e se danneggia-to deve essere riparato o sostituito da un centro assistenza autorizzato. Verificare l'aspetto esterno del compressore che non presenti anomalie visive. Rivolgersi eventualmente al più vicino centro assistenza.

13. PROLUNGHE ELETTRICHE PER UTILIZZO ESTERNO

Quando il compressore è usato esternamente utilizzare solamente prolunghe elettriche destinate all'uso esterno e marcate per questo.

14. ATTENZIONE

Fate attenzione a cosa state facendo. Usate il buon senso comune. Non usate il compressore quando siete stanchi. Il compressore non deve essere mai usato se siete sotto l'effetto dell'alcool, droga o medicinali che possano indurre sonnolenza.

15. CONTROLLARE PARTI DIFETTOSE O PERDITE DI ARIA

Prima di utilizzare nuovamente il compressore, se una protezione o altre parti sono danneggiate devono essere controllate attentamente per determinare se possono funzionare come previsto in sicurezza. Controllare allineamento di parti in movimento, tubi, manomentri, riduttori di pressione, connessioni pneumatiche e ogni altra parte che può avere importanza nel funzionamento normale. Ogni parte danneggiata deve essere propriamente riparata o rimpiazzata da un servizio assistenza autorizzato o sostituito come indicato nel libretto istruzioni. NON UTILIZZARE IL COMPRESSORE SE IL PRESSO - STATO E' DIFETTOSO.

1. UTILIZZARE IL COMPRESSORE ESCLUSIVAMENTE PER LE APPLICAZIONI SPECIFICATE

Il compressore è una macchina che produce aria compressa. Non utilizzare mai il compressore per utilizzazioni diverse da quelle specificate nel libretto istruzioni.

17. USARE IL COMPRESSORE CORRETTAMENTE

Far funzionare il compressore conformemente alle istruzioni di questo manuale. Non lasciare utilizzare il compressore ai bambini, t'alle persone che non hanno famigliarità con il suo funzionamento.

1. VERIFICARE CHE OGNI VITE, BULLONE E COPERCHIO SIANO SOLIDAMENTE FISSATI.

Verificare che ogni vite, bullone e targhetta siano solidamente fissati. Verificare periodicamente che siano ben stretti.

19. TENERE PULITA LA GRIGLIA DI ASPIRAZIONE

Tenere la griglia di ventilazione del motore pulita. Pulire regolarmente questa griglia se l'ambiente di lavoro è molto sporco.

1. FARE FUNZIONARE IL COMPRESSORE ALLA TENSIONE NOMINALE

Fare funzionare il compressore alla tensione specificata sulla targhetta dei dati elettrici. Se il compressore è utilizzato a una tensione superiore di quella nominale, il motore girerà più velocemente e si può danneggiare l'unità bruciando il motore.

21. NON USARE MAI IL COMPRESSORE SE E' DIFETTOSO

Se il compressore lavora emettendo strani rumori o eccessive vibrazioni o appare difettoso, fermatelo immediatamente e verificate la funzionalità o contattate il più vicino centro assistenza autorizzato.

22. NON PULIRE PARTI DI PLASTICA CON SOLVENTI

com Solventi come benzina, diluenti, gasolio o altre sostanze che contengono alcool possono danneggiare le parti di plastica, non strofinare questi componenti sulle parti in plastica. Pulire even-

tualmente queste parti con un panno morbido e acqua saponata o liquidi appropriati.

L'utilizzazione di parti di ricambio non originali provocano l'annullamento della garanzia e un malfunzionamento del compressore. I pezzi di ricambio originali sono disponibili presso i distributori autorizzati.

1. NON MODIFICARE IL COMPRESSORE

Non modificare il compressore. Consultare un centro assis autorizzato per tutte le riparazioni. Una modifica non autorizzata può diminuire le prestazioni del compressore, ma può anche essere la causa di gravi incidenti per le persone che non hanno la conoscenza tecnica necessaria per effettuare delle modifiche.

1. SPEGNERE QUANDO NON E' UTILIZZATO

Quando il compressore non è in uso, posizionare la manopola del pressostato in posizione "0" (OFF), scollegare il compressore dalla corrente e aprire il rubinetto di linea per scaricare l'aria compressa dal serbatoio.

1. NON TOCCARE LE PARTI CALDE DEL COMPRESSORE

Non toccare i tubi, il motore e tutte le altre parti calde.

1. NON DIRIGERE IL GETTO D'ARIA SUL CORPO

Non dirigere mai il getto d'aria su persone o animali.

1. SCARICO CONDENSA DAL SERBATOIO

Scaricare il serbatoio giornalmente oppure ogni 4 ore di servizio. Aprire il dispositivo di scarico ed inclinare il compressore se necessario per rimuovere l'acqua accumulata.

1. NON ARRESTARE TIRANDO IL CAVO DI ALIMENTAZIONE

Utilizzare l'interruttore "O/I" (ON/OFF) del pressostato per arrestare il compressore.

1. CIRCUITO PNEUMATICO

Utilizzare tubi, utensili pneumatici raccomandati che sopportano una pressione superiore o uguale alla massima pressione di esercizio del compressore.

1.3 USO PREVISTO

I modelli descritti in questo manuale sono progettati e costruiti per un uso intermittente con un fattore di servizio massimo del 30 % (es. 3 minuti di lavoro e 7 minuti di riposo), in condizioni ambientali ottimali (temp max 25°C). Il rispetto di queste indicazioni e degli intervalli di manutenzione previsti, consentirà un buon funzionamento del prodotto nel tempo.

Gli elettrocompressori carrellati con potenza uguale o superiore a 3Hp/2,2 kW sono destinati ad essere utilizzati in ambiente chiuso.

Il compressore monofase è equipaggiato con un cavo elettrico con spina bipolare più terra.

Il compressore trifase è fornito con cavo elettrico senza spina. È necessario che il collegamento elettrico venga effettuato da un tecnico qualificato. Il filo di messa a terra è quello verde o giallo/verde. Mai collegare questo filo ad un terminale vivo.

Si raccomanda di non eseguire altri collegamenti sul pressostato. Qualsiasi riparazione deve essere eseguita solamente da un tecnico qualificato.

1.5 USO DI UNA PROLUNGA

Utilizzare solamente prolunghe con spina e collegamento a terra, non utilizzare prolunghe danneggiate o schiacciate. Una prolunga troppo sottile può causare cadute di tensione, perdita di potenza ed un eccessivo riscaldamento dell'apparecchio. Il cavo di prolunga deve avere una sezione proporzionata alla sua lunghezza.

Verificare la corretta dimensione utilizzando la tabella A-pag.5.

AVVERTENZE

Evitare tutti i rischi di scariche elettriche. Non utilizzare mai il compressore con un cavo elettrico o una prolunga danneggiati. Controllare regolarmente i cavi elettrici. Non usare mai il compressore dentro o vicino all'acqua o in prossimità di un ambiente pericoloso dove possono avvenire scariche elettriche.

2. INSTALLAZIONE ED USO

Nota: Le informazioni che troverete in questo manuale sono state scritte per assistere l'operatore durante l'utilizzo e le operazioni di mantenimento del compressore.

Alcune illustrazioni potrebbero mostrare dettagli differenti da quelli del vostro compressore.

enza CI RISERVIAMO DI APPORTARE QUALSIASI MODIFICA SENZA PREAVVISO OVE NECESSARIO

2.1 INSTALLAZIONE

Dopo aver tolto il compressore dall'imballo (fig.1) ed averne accertato la perfetta integrità, assicurandosi che non abbia subito danni durante il trasporto, eseguire le seguenti operazioni:

- Montare le ruote e/o il gommino, seguendo le istruzioni riportate in fig. 2/3. Nel caso di ruote gonfiabili, gonfiare le ruote fino a una pressione massima di 1,6 bar.

- Posizionare il compressore su una superficie piana, in luogo ben ventilato, al riparo da agenti atmosferici e in ambienti non esplosivi.

- FARE ATTENZIONE A TRASPORTARE IL COMPRESSORE NELLA GIUSTA MANIERA, NON CAPOVOLGERLO O SOLLEVARLO CON GANCI O FUNI. (Fig.4/5)

- Se posizionato su un piano è inclinato, verificare che il compressore non si sposti, se necessario bloccare le ruote con mezzi adeguati. Se posizionato su di una mensola o sul ripiano di uno scaffale, assicurarsi che il supporto possa reggere il peso e che non possa cadere fissandolo nella maniera opportuna.

- Per ottenere una buona ventilazione e un efficace raffreddamento è importante che compressore sia distante almeno 50 cm da qualsiasi parete/ostacolo (fig.6).

I compressori monofase sono completi di cavo elettrico e spina bipolare + terra.

E importante collegare il compressore ad una presa di corrente dotata di collegamento a terra. (fig.7), e protetta da interruttore differenziale adeguato (magneto termico).

2.3 AVVIAMENTO

Controllare che la tensione di rete corrisponda a quella indicata nella targhetta dati elettrici (fig.7), il campo di tolleranza ammesso deve essere contenuto entro ± 5%.

- Inserire la spina nella presa di corrente e avviare il compressore portando il pomello del pressostato in posizione "I / ON" (fig.8).

- Il funzionamento del compressore è completamente automatico, comandato dal pressostato che lo arresta quando la pressione nel serbatoio raggiunge il valore massimo e lo fa ripartire quando scende al valore minimo. Solitamente la differenza di pressione tra il valore massimo e il valore minimo è di circa 2 bar (29 psi).

Es: il compressore si arresta quando raggiunge 8 bar (116 psi) (max) e si riavvia automaticamente quando la pressione all'interno del serbatoio è scesa a 6 bar (87 psi).

Dopo aver collegato il compressore alla linea elettrica fare una carica alla massima pressione e verificare l'esatto funzionamento della macchina.

Alcuni modelli sono dotati di valvola di scarico della testa, utile a favorire il successivo avviamento. E' quindi normale la presenza di un soffio d'aria in coincidenza con l'arresto del motore.

2.4 DISPOSITVI DI PROTEZIONE DEL MOTORE

Quasi tutti i compressori sono dotati di una protezione termica automatica posta all'interno dell'avvolgimento, la quale arresta il compressore quando la temperatura del motore raggiunge valori tropp elevati. In caso di intervento il compressore ripartirà automaticamente dopo 10-15 minuti.

I compressori di questa famiglia sono invece dotati di una protezione termica amperometrica a riarmo manuale, posta esternamente al

coperchio morsettiera. Quando si verifica l'intervento della termica, attendere alcuni minuti, poi ripristinare manualmente l'interruttore (fig. 9).

In caso al successivo riavvio la protezione intervenga nuovamente è consigliabile spegnere il compressore, staccare l'alimentazione elettrica e rivolgersi ad un centro assistenza autorizzato.

2.5 REGOLAZIONE DELLA PRESSIONE DI LAVORO

Non è necessario utilizzare sempre la massima pressione, il più delle volte l'utensile pneumatico lavora ad una pressione inferiore. Verificare sempre la corretta pressione di lavoro dell'utensile che intendete usare.

Nei compressori forniti di riduttore di pressione è necessario regolare la pressione di lavoro. Sbloccare il pomello del riduttore e pressione tirando verso l'alto, regolare la pressione al valore desiderato ruotando il pomello in senso orario per aumentarla, antiorario per diminuirla, raggiunta la pressione desiderata (verificabile sul manometro) bloccare il pomello premendo verso il basso (fig.10).

Nei riduttori di pressione forniti senza manometro, la pressione di taratura è visualizzabile sulla scala graduata posta sul corpo del ri -duttore stesso.

ATTENZIONE: Alcuni riduttori di pressione sono sprovvisti di sistema "push to lock", quindi basta ruotare il pomello per regolarne la pressione.

Dove non presente a bordo macchina, sarà cura dell'utilizzatore predisporre, sulla linea di distribuzione, dei mezzi di intercettazione e riduzione della pressione.

2.6 PRECAUZIONI D'USO

Evitare di svitare qualsiasi connessione con il serbatoio in pressione, accertarsi sempre che il serbatoio sia scarico.

È vietato effettuare fori, saldature o deformare volutamente il serbatoio dell'aria compressa.

Non eseguire operazioni sul compressore senza prima avere disinserito la spina dalla presa di corrente.

Temperatura ambiente consigliata di funzionamento 0°C +35°C

Non indirizzare getti d'acqua o liquidi infiammabili sul compressore.

Non posizionare oggetti infiammabili vicino al compressore.

Durante soste portare il pressostato in posizione "0" (OFF)

Non indirizzare mai il getto d'aria verso persone o animali.

Non trasportare il compressore con il serbatoio in pressione.

Fare attenzione che alcune parti del compressore come testa e tubi di mandata possono raggiungere temperature elevate. Non toccare questi componenti per evitare bruciature. (fig.11)

Trasportare il compressore sollevandolo o tirandolo per le apposite impugnature o manici.

Bambini e animali devono essere tenuti lontani dall'area di funziona-mento della macchina.

Se usate il compressore per verniciare:

a) Non operate in ambienti chiusi o in prossimità di fiamme libere

b) Assicuratevi che l'ambiente dove operate abbia un adeguato ricambio d'aria

c) Proteggete il naso e la bocca con un'apposita mascherina.

Se il cavo elettrico o la spina sono danneggiati non usare il compressore. Rivolgersi al centro assistenza autorizzato per la sua sostituzione con un componente originale.

Non inserire oggetti e/o mani all'interno delle griglie di protezione.

Terminato l'utilizzo disinserire sempre la spina dalla presa di corrente.

3. MANUTENZIONE

PRIMA DI EFFETTUARE QUALSIASI INTERVENTO SUL COMPRESSORE ACCERTARSI CHE:

L'interruttore generale di linea sia nella posizione "0".

Il pressostato e/o gli interruttori sulla centralina siano disinseriti (posizione "0/Off").

Il serbatoio aria NON sia in pressione.

3.1 PULIZIA/SOSTITUZIONE FITRO ASPIRAZIONE

Ogni 50 ore di funzionamento è opportuno smontare il filtro di aspirazione e pulire l'elemento filtrante soffiando con aria compressa (fig.12).

È consigliabile sostituire l'elemento filtrante almeno una volta all'anno se il compressore lavora in ambiente pulito; più frequentemente se l'ambiente nel quale è posizionato il compressore risulta polveroso.

Su alcuni modelli il filtro è posizionato sulla testa sotto la carenatura. In tal caso rimuovere la carenatura, facendo attenzione, poi rimuovere il filtro e pulirlo.

Prima di riavviare il compressore rimontare correttamente tutte le parti.

3.2 SCARICO CONDENSA

Il compressore genera condensa che si accumula nel serbatoio. E' necessario scaricare la condensa almeno una volta alla settimana aprendo il rubinetto di scarico sotto il serbatoio (fig. 13).

Assicurarsi che il serbatoio non sia in pressione (P.max 1÷2 bar).

LA CONDENSA NON DEVE ESSERE GETTATA IN FOGNA O DI SPERSA NELL'AMBIENTE.

3.3 MANUTENZIONE CONSIGLIATA

Nei gruppi a 2 poli è consigliata la sostituzione dell'intero gruppo biella pistone ogni 700-800 ore di funzionamento.

Nei gruppi a 4 poli è consigliata la sostituzione del gruppo biella pistone ogni 1800-2000 ore di funzionamento.

4. GUASTI-ANOMALIE

Perdite d'aria dalla valvola sotto il pressostato:

Dipende da una imperfetta tenuta della valvola di ritegno(fig.14).

Svuotare completamente il serbatoio dalla pressione.

Svitare la testa esagonale della valvola (A)

Pulire accuratamente sia l'elemento (B) che la sua sede, e rimontare la valvola

Perdite d'aria:

Possono dipendere dalla cattiva tenuta di qualche raccordo.

Controllare tutti i raccordi bagnandoli con acqua saponata.

Il compressore gira però non carica:

può essere dovuto alla rottura delle valvole oppure di una guarnizione. Contattare un centro assistenza.

Se il compressore ha difficoltà a partire, controllare:

Che la tensione di rete corrisponda a quella nella targhetta dati.

Che non vengano utilizzate prolunghe elettriche di sezione o lunghezza inadatta.

Che l'ambiente di lavoro non sia troppo freddo(sotto 0°C)

Che non sia intervenuta la protezione del motore (vedi par.2.4).

Che la rete elettrica sia alimentata e l'impianto correttamente dimensionato.

Se il compressore non si arresta al raggiungimento della massima pressione entrerà in funzione la valvola di sicurezza del serbatoio. È necessario contattare il più vicino centro assistenza autorizzato per una verifica.

5.NOTE

5.1 DATI TECNICI

• Fare riferimento all'etichetta apposta sul compressore.
• Per il mercato europeo i compressori sono costruiti in conformità alle direttive CE (vedi dichiarazione di conformità)
• Pressione massima di utilizzo (vedi etichetta sul compressore)
• Il Livello sonoro è misurato in conformità delle direttive CE (vedi dichiarazione di conformità)

5.2 IMMAGAZZINAMENTO COMPRESSORE IMBALLATO E DISIMBALLATO

Per tutto il periodo che il compressore rimane inattivo prima del disimballo immagazzinarlo in luogo asciutto con una temperatura compresa fra i + 5°C e + 45°C e in posizione tale da evitarne il contatto con agenti atmosferici.

Per tutto il periodo che il compressore rimane inattivo dopo essere stato disimballato, in attesa della messa in funzione o per interruzioni di produzione, proteggerlo con teli per evitare che la polvere vada a depositarsi sui meccanismi.

5.3 COLLEGAMENTI PNEUMATICI

Assicurarsi di utilizzare sempre tubi pneumatici per aria compressa che abbiano caratteristiche di massima pressione adeguate a quelle del compressore.

Non cercare mai di riparare il tubo se difettoso.
