| Caractéristiques techniques | Détails |
|---|---|
| Type d'enregistreur | Enregistreur de voix numérique |
| Microphones intégrés | Microphones stéréo à condensateur |
| Formats d'enregistrement | WAV, MP3 |
| Fréquence d'échantillonnage | 44.1 kHz, 48 kHz, 96 kHz |
| Capacité de stockage | Carte microSD jusqu'à 128 Go |
| Alimentation | 2 piles AA ou alimentation USB |
| Durée d'enregistrement | Jusqu'à 17 heures avec des piles |
| Interface utilisateur | Écran LCD rétroéclairé |
| Connectivité | USB 2.0, sortie casque |
| Utilisation | Idéal pour les interviews, les conférences et les enregistrements musicaux |
| Maintenance | Nettoyer les microphones et vérifier régulièrement les mises à jour du firmware |
| Sécurité | Éviter l'exposition à l'humidité et aux températures extrêmes |
| Informations générales | Poids léger, design compact, facile à transporter |
FOIRE AUX QUESTIONS - DR07X TASCAM
Questions des utilisateurs sur DR07X TASCAM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enregistreur de voix au format PDF gratuitement ! Retrouvez votre notice DR07X - TASCAM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DR07X de la marque TASCAM.

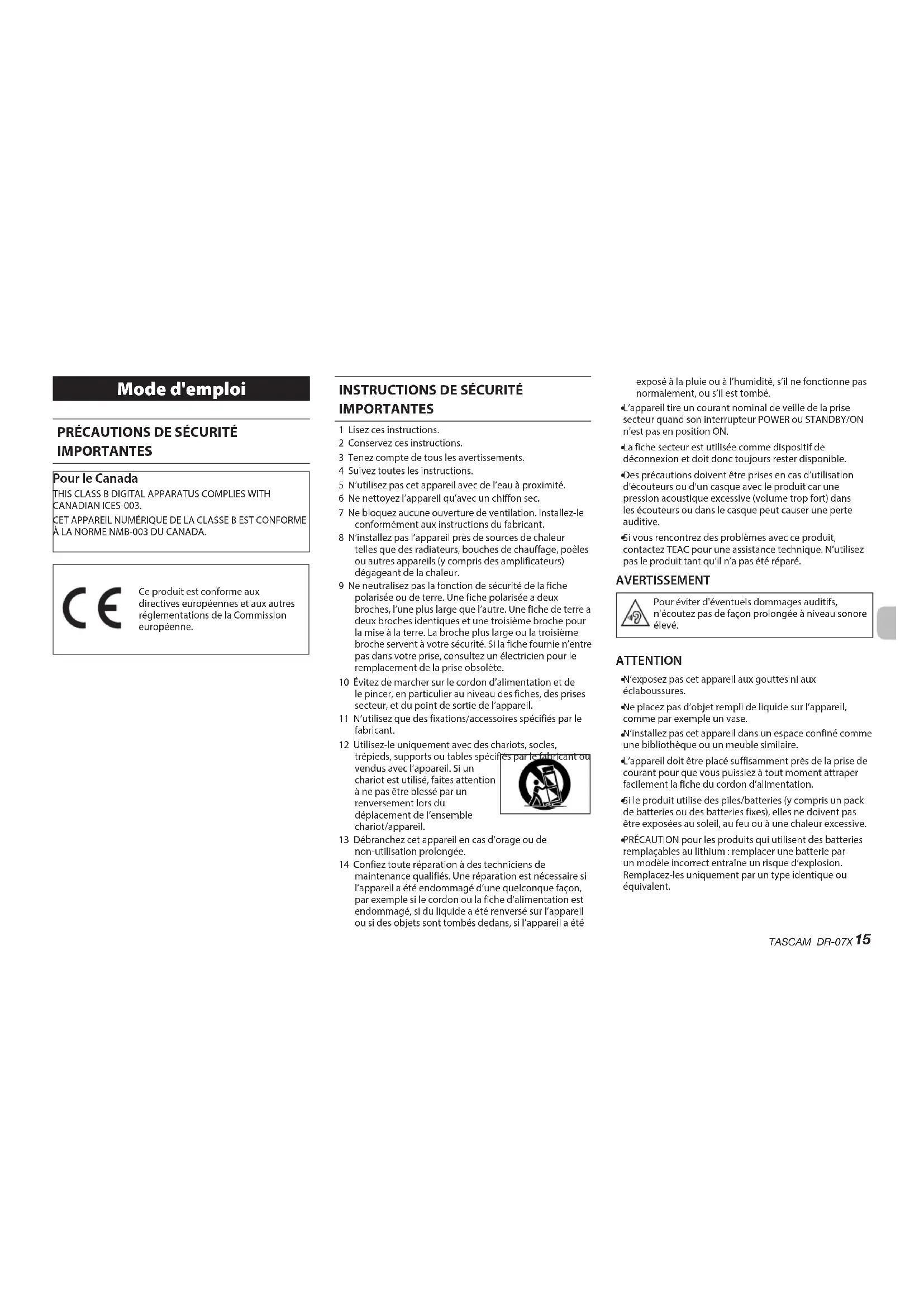

MODE D'EMPLOI DR07X TASCAM
Ce produit est conforme aux directives européennes et aux autres réglementations de la Commission européenne.
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES
1 Lisez ces instructions.
2 Conservez ces instructions.
3 Tenez compte de tous les avertissements.
4 Suivez toutes les instructions.
5 N'utilisez pas cet appareil avec de l'eau à proximité.
6 Ne nettoyez l'appareil qu'avec un chiffon sec.
7 Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8 N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9 Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée à deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.
10 Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11 N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12 Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.
13 Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
14 Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été
exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
- Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression acoustique excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.
- Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une assistance technique. N'utilisez pas le produit tant qu'il n'a pas été réparé.
AVERTISSEMENT
Pour éviter d'éventuels dommages auditifs, n'écoutez pas de façon prolongée à niveau sonore élevé.
ATTENTION
N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
- Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
- Si le produit utilise des piles/batteries (y compris un pack de batteries ou des batteries fixes), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.
PRÉCAUTIONS CONCERNANT LES PILES
Ce produit utilise des piles. Le mauvais usage des piles peut provoquer une fuite, une rupture ou d'autres problèmes. Respectez toujours les précautions suivantes pour l'emploi de piles.
- Ne rechargez jamais des piles non rechargeables. Les piles peuvent se rompre ou fuir, risquant de causer un incendie ou des blessures.
Lors de l'installation des piles, faites attention aux indications de polarité (orientation plus/moins ( / )) et installez-les correctement dans le compartiment des piles comme indiqué. Les installer à l'envers peut entraîner la rupture ou la fuite des piles, source d'incendie, de blessure ou de dégât autour d'elles.
Quand vous rangez ou jetez des piles, isolez leurs bornes avec de l'adhésif isolant ou avec un matériau équivalent pour leur éviter d'entrer en contact avec d'autres piles ou des objets métalliques.
Lorsque vous jetez des piles usagées, suivez les instructions de mise au rebut indiquées sur les piles et les lois locales sur l'enlèvement des ordures.
N'utilisez pas d'autres piles que celles spécifiées. N'utilisez pas en même temps des piles neuves et usagées, ni des types de piles différents. Les piles peuvent se rompre ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d'elles.
- Ne transportez pas et ne conservez pas des piles à côté de petits objets métalliques. Les piles peuvent entrer en court-circuit, provoquant une fuite, une rupture ou d'autres problèmes.
- Ne chauffez et ne démontez pas les piles. Ne les jetez pas dans un feu ou dans de l'eau. Les piles peuvent se rompre ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d'elles.
6i le liquide de la pile s'échappe, essuyez tout liquide répandu dans le boîtier des piles avant d'insérer de nouvelles piles. Si le liquide d'une pile touche un œil, il peut entraîner une perte de la vue. Dans ce cas, rincez abondamment à l'eau claire sans frotter l'œil et consultez immédiatement un médecin. Si le liquide touche le corps ou les vêtements d'une personne, il peut entraîner des blessures ou brûlures cutanées. Si cela se produit, rincez abondamment à l'eau claire puis consultez immédiatement un médecin.
- alimentation de l'unité doit être coupée quand vous installez ou remplacez des piles.
Retirez les piles si vous envisagez de ne pas utiliser l'unité durant une période prolongée. Les piles peuvent se rompre ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d'elles. Si le liquide de la pile s'échappe, essuyez tout liquide répandu dans le boîtier des piles avant d'insérer de nouvelles piles.
Ne démontez pas une pile. L'acide qu'elle contient peut entraîner des blessures cutanées ou des dommages aux vêtements.
Pour les consommateurs européens
Mise au rebut des équipements électriques et électroniques
(a) Tous les équipements électriques et électroniques doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de poubelle sur roues barrée d'une croix indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers.
(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acheté l'équipement.
Mise au rebut des piles et/ou accumulateurs
(a) Les piles et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des piles et/ou accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des piles et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses.
(d) Le symbole de poubelle sur roues barrée d'une croix indique que les piles et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers. Si la pile ou l'accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) cadmium (Cd) spécifiées dans la directive s (2006/66/CE), alors les symboles chimiques éléments seront indiqués sous le symbole sur roues barrée d'une croix.
(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des piles et/ou accumulateurs, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous les avez achetés.
Pb, Hg, Cd
Sommaire
Introduction....17
Éléments fournis avec ce produit .... 17
Précautions concernant l'emplacement et l'emploi .....17
Attention à la condensation ....17
Nettoyage de l'unité....17
À propos des cartes microSD....18
Utilisation du site mondial TEAC....18
À propos du service d'assistance clientèle TASCAM....18
Nomenclature et fonctions des parties ....18
Face supérieure 18
Face avant....18
Face arrilère 18
Face latérale gauche....19
Face latérale droite....19
Face inférieure....19
Préparatifs....19
Installation des piles 19
Insertion d'une carte 19
Allumage de l'unité....19
Emploi des microphones intégrés....20

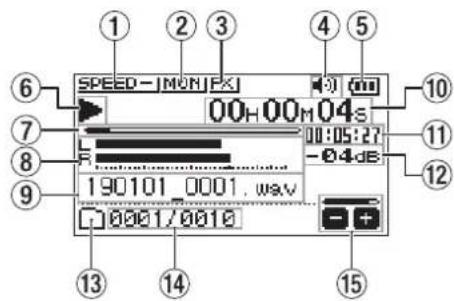

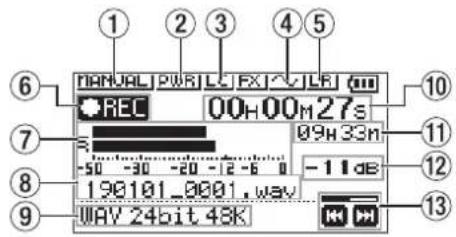

Présentation des écrans....20
Emploi du menu....21
Enregistrement....21
Emploi du filtre coupe-bas 22
Réglage du limiteur....22
Lecture des enregistrements....22
Sélection de fichiers....23
Changement de la vitesse de lecture 23
Utilisation de la lecture en boucle I/O....23
Emploi comme interface audio....24
Préparation....24

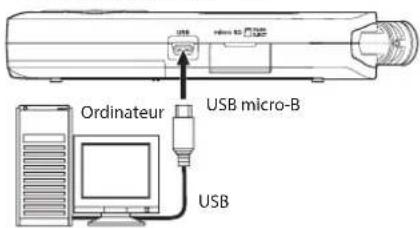

Connexion 24
Écoute de contrôle (monitoring)....24
Déconnexion 24
Guide de dépannage....25
Caractéristiques techniques....25
Données 25
Entrées et sorties....25
Valeurs d'entrée/sortie de commande 25
Durées d'enregistrement 26
Autres caractéristiques 26
Introduction
Merci beaucoup d'avoir choisi l'enregistreur PCM linéaire DR-07X TASCAM.
Afin d'utiliser correctement cette unité et d'en profiter durant de nombreuses années, commencez par lire attentivement ce mode d'emploi. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.
MANUEL DE RÉFÉRENCE
Ce mode d'emploi explique les principales fonctions de cette unité. Veuillez consulter le manuel de référence pour des informations sur toutes les fonctions de l'unité.
Vous pouvez aussi télécharger ce mode d'emploi et le manuel de référence depuis le site mondial de TEAC (http://teac-global.com/).
Éléments fournis avec ce produit
Ce produit est livré avec les éléments suivants.
Ouvrez l'emballage avec soin pour ne pas les endommager. Conservez les matériaux d'emballage pour de futurs transports.
Si un élément quelconque est manquant ou a été endommagé durant le transport, veuillez contacter le magasin dans lequel vous avez acheté cette unité.
Unité principale....×1
Piles alcalines AA ....... × 2
Mode d'emploi (ce document) incluant la garantie ..... × 1
Précautions concernant l'emplacement et l'emploi
La plage de température de fonctionnement de cette unité est de 0-40 °C.
Ne placez pas cette unité dans les types d'emplacement suivants. Cela pourrait dégrader la qualité sonore ou causer des mauvais fonctionnements.
Lieux sujets à des vibrations importantes
Près de fenêtres ou en exposition directe au soleil
Près de chauffages ou dans des lieux extrêmement chauds
Lieux extrêmement froids
Lieux mal ventilés ou très humides
Lieux très poussiéreux
Emplacements exposés directement à la pluie ou à l'eau
- Si cette unité est placée près d'un amplificateur de puissance ou d'un autre appareil à gros transformateur, cela peut entraîner un ronflement. Dans ce cas, éloignez cette unité de l'autre appareil.
6i on l'utilise à proximité d'un récepteur de télévision ou de radio, cette unité peut entraîner des irrégularités de couleur ou des parasites. Si cela se produit, éloignez l'unité.
Cette unité peut produire des parasites si un téléphone mobile ou autre appareil sans fil est utilisé à proximité pour passer des appels ou envoyer ou recevoir des signaux. Dans ce cas, éloignez cette unité des autres appareils ou éteignez ces derniers.
Pour permettre une bonne dispersion thermique, ne placez rien sur le dessus de cette unité.
- Ne placez pas cette unité sur un amplificateur de puissance ou un autre appareil générant de la chaleur.
Attention à la condensation
De la condensation peut se produire si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température. Pour empêcher cela ou si cela se produit, laissez l'unité une ou deux heures à la température de la nouvelle pièce avant de l'utiliser.
Nettoyage de l'unité
Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'essuyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques. Cela pourrait endommager la surface ou causer une décoloration.
À propos des cartes microSD
Vous trouverez sur notre site internet une liste des cartes SD ayant été testées avec cette unité. Veuillez accéder à la page concernant ce produit sur le site mondial de TEAC (http://teac-global.com) pour obtenir cette liste, sinon contactez le service clientèle TASCAM.
Utilisation du site mondial TEAC
Vous pouvez télécharger des mises à jour pour cette unité depuis le site mondial :
http://teac-global.com/
Dans la section TASCAM Downloads (téléchargements TASCAM), sélectionnez la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.
À propos du service d'assistance clientèle TASCAM
Les produits TASCAM ne bénéficient d'une assistance et d'une garantie que dans leur pays/région d'achat. Pour bénéficier d'une assistance après l'achat, recherchez dans la liste des distributeurs TASCAM fournie sur le site mondial TEAC Global (http://teac-global.com/) la société ou le représentant local pour la région dans laquelle vous avez acheté le produit et contactez cette organisation. Pour toute demande, l'adresse physique ou URL du magasin ou du site marchand chez qui a été effectué l'achat ainsi que la date d'achat sont requises. De plus, la carte de garantie et une preuve d'achat peuvent également être nécessaires.

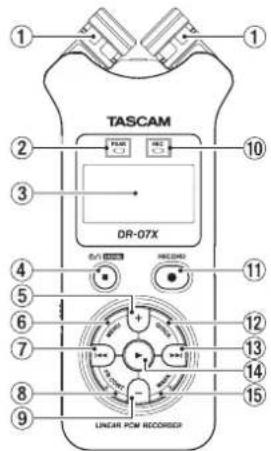

Nomenclature et fonctions des parties
Face supérieure
① Microphone stéréo intégré
② Voyant PEAK
S'allume quand le niveau d'enregistrement est trop élevé.
③Écran
④ Touche ⏻/I (HOME)[■]
Pressez cette touche pour arrêter, allumer/éteindre l'unité (⏻/l) et ouvrir l'écran d'accueil (HOME).
⑤ Touche +
Plus/haut.
⑥ Touche MENU
Ouvre l'écran MENU.
⑦ Touche
Recherche en arrière/gauche/annulation.
⑧ Touche PB CONT
Ouvre l'écran de contrôle de lecture.
⑨ Touche -
Moins/Bas.
⑩ Voyant REC
Affiche le statut d'enregistrement.
⑪ Touche RECORD [●]
Enregistrement.
⑫ Touche QUICK
Ouvre le menu rapide (Quick).
⑬ Touche ▶▶
Recherche en avant/droite/validation.
⑭ Touche ▶
Lecture/validation.
⑮ Touche MARK
Placement/effacement de marqueurs.
Face avant
⑯ Attache de dragonne
Face arrière
⑰ Prise MIC/EXT IN
Prise d'entrée micro/externe.
Face latérale gauche
⑱ Prise /LINE OUT
Prise de sortie casque/ligne.
⑲ Commutateur HOLD
Règle la fonction de verrouillage.
Face latérale droite
20 Port USB
21 Lecteur de carte microSD
Face inférieure
②2 Haut-parleur mono
23 Filetage pour montage sur trépied (6,35 mm)
24 Compartiment des piles
Préparatifs
Installation des piles
En appuyant sur le capot du compartiment des piles au dos de l'unité, faites-le coulisser pour ouvrir le compartiment. Installez ensuite les piles.
L'adaptateur secteur TASCAM PS-P520E peut également être utilisé avec cette unité.

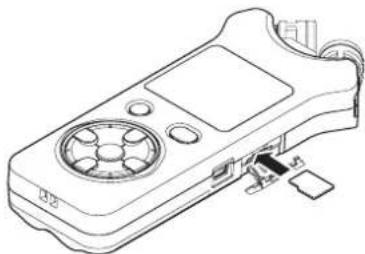

Insertion d'une carte
Ouvrez le cache du lecteur de carte microSD sur le côté droit et insérez une carte microSD.
- Faites coulisser le commutateur HOLD dans le sens de la flèche pour le déverrouiller.
CONSEIL
En le faisant coulisser vers HOLD, vous désactivez les touches, ce qui évite les erreurs de manipulation pendant l'enregistrement.
- Maintenez pressée la touche ⏻/| (HOME) [■] pendant quelques secondes.
La première fois que l'unité est mise sous tension après l'achat, des écrans de réglage tels que ceux ci-dessous s'ouvrent.
Formatage des cartes
Pressez la touche ▶ pour valider.
ATTENTION
L'exécution d'un formatage efface toutes les données actuellement présentes sur la carte.
Ce message n'apparaîtra pas pour les cartes déjà formatées.
Réglage de la langue
Sélectionnez la langue utilisée pour les menus et les messages.
Utilisez les touches + et – pour sélectionner la langue et pressez la touche ▶ pour valider.
DATE/TIME
Réglage de la date et de l'heure.
Utilisez les touches ◀◀◀ et ▶▶▶ pour déplacer le curseur et les touches + et – pour changer la date et l'heure.
Pressez la touche ▶ pour valider.
CONSEIL
Les réglages de langue et de date/heure peuvent être modifiés ultérieurement à l'aide du menu.

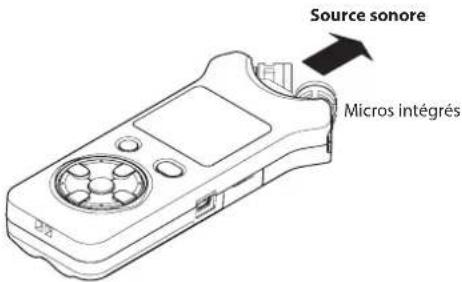

Emploi des microphones intégrés
Les microphones intégrés à cette unité peuvent être réglés, leurs angles pouvant être changés. Vous pouvez choisir un son stéréo clair ou élargi en fonction de la source d'enregistrement, de la situation etc. en ouvrant ou en fermant la paire de microphones.
Réglage des micros pour enregistrer un son stéréo large (position A-B)
Déployez les microphones sur la gauche et la droite (position A-B).
Ainsi, les deux microphones sont écartés vers la gauche et la droite et l'enregistrement est possible avec un grand champ stéréo convenant par exemple bien à la musique.
Si vous ouvrez ou fermez la paire de microphones stéréo intégrés et que les canaux gauche-droit ne correspondent plus à l'orientation des microphones, un message local apparaît pour vous demander si vous voulez intervertir les canaux gauche-droit des microphones.
ATTENTION
Réglez les canaux gauche-droit des microphones intégrés sur L-R.
Sinon, quand vous utilisez les microphones intégrés, RL est affiché en écran d'accueil.
Réglage des micros pour enregistrer un son stéréo clair (position X-Y)
Refermez les microphones stéréo (position X-Y).
Ainsi réglée, la paire de microphones est fermée et l'enregistrement est possible avec un champ stéréo clair à moindre déphasage.
Si vous ouvrez ou fermez la paire de microphones intégrés et que les canaux gauche-droit ne correspondent plus à l'orientation des microphones, un message local apparaît pour vous demander si vous voulez intervertir les canaux gauche-droit des microphones.
ATTENTION
Réglez les canaux gauche-droit des microphones intégrés sur R-L. Sinon, quand vous utilisez les microphones intégrés, L: affiché en écran d'accueil.
Présentation des écrans
À l'arrêt ou en cours de lecture
① Statut de la vitesse de lecture
② Statut de la fonction de mixage d'entrée
③ Statut d'effet
④ Statut du haut-parleur
⑤ Charge des piles/statut d'alimentation
⑥ Statut de lecture
⑦ Position de lecture
⑧ Indicateurs de niveau de lecture
⑨ Nom du fichier lu
⑩ Temps écoulé
⑪ Temps restant
⑫ Valeur crête (décibels)
⑬ Zone de lecture
⑭ Numéro du fichier lu/nombre total de fichiers
⑮ Volume de sortie
En enregistrement ou en armement d'enregistrement
① Réglage du mode de contrôle du niveau
② Statut d'alimentation par la prise micro (Plug-in)
③ Statut du filtre coupe-bas
④ Réglage de sortie de tonalité
⑤ Réglage gauche/droite des micros stéréo intégrés
⑥ Statut d'enregistrement
⑦ Indicateurs de niveau d'enregistrement
⑧ Nom du fichier d'enregistrement
⑨ Format d'enregistrement
⑩ Temps d'enregistrement écoulé
⑪ Temps d'enregistrement restant
⑫ Valeur crête (décibels)
⑬ Niveau d'enregistrement
Emploi du menu
Utilisez le menu pour modifier divers paramètres, dont les réglages d'enregistrement, de lecture et de système, et pour exécuter diverses fonctions.
- Pressez la touche MENU.
L'écran MENU s'ouvrira.
- Avec les touches + et -, sélectionnez un élément de menu et pressez ▶.
L'écran de réglage correspondant s'ouvrira.
- Avec les touches + et -, sélectionnez le paramètre et pressez ▶.
Les réglages peuvent maintenant être modifiés et les fonctions exécutées.
- Avec les touches + et -, changez le réglage.
NOTE
Pressez la touche MENU pour revenir à l'écran précédent.
Pour revenir à l'écran d'accueil, pressez la touche ⏻/I (HOME) [■].
Enregistrement
- Dirigez les micros intégrés vers le son à enregistrer.
- Pressez la touche RECORD [●] pour armer l'enregistrement.
L'enregistrement est armé, ● II s'affiche à l'écran et le voyant REC clignote.
- Réglez le niveau d'enregistrement.
Réglez l'orientation et la distance des microphones intégrés par rapport à la source sonore ainsi que le niveau d'entrée afin que les indicateurs de niveau d'enregistrement restent proches de -12 dB pour un niveau d'entrée maximal (crête).
Avec les touches I◀◀ et ▶▶1, réglez le niveau d'entrée.
- Pressez la touche RECORD [●] pour lancer l'enregistrement.
L'enregistrement commencera, REI chera à l'écran et le voyant REC s'allumera.
- Pressez la touche ⏻/l (HOME) [■] pour arrêter l'enregistrement.
L'enregistrement s'arrête et ■ s'affiche à l'écran.
Emploi du filtre coupe-bas
Le bruit venant de la climatisation ou d'autres sources peut être réduit lors de l'enregistrement.
- Quand l'enregistrement est armé, pressez la touche QUICK.
Cela ouvre le menu rapide.
- Avec les touches + et -, sélectionnez COUPE-BAS et pressez ▶.
L'écran de réglage du filtre coupe-bas s'ouvrira.
- Avec les touches + et -, sélectionnez le réglage et pressez ▶.
Cela change le réglage et vous ramène à l'écran de menu rapide.
- Pressez la touche ⏻/I (HOME)[■].
L'écran d'accueil réapparaîtra.
22 TASCAM DR-07X
Réglage du limiteur
Cela peut aider à éviter les distorsions du son lorsque des bruits forts entrent soudainement pendant l'enregistrement.
- Quand l'enregistrement est armé, pressez la touche QUICK.
Cela ouvre le menu rapide.
- Avec les touches + et -, sélectionnez REG. NIVEAU (réglage du niveau) et pressez ▶.
Cela ouvre l'écran de choix du mode de réglage du niveau.
Options: MANUEL (par défaut), LIMITEUR, REDUC. CRETE, AUTOMAT.
- Avec les touches + et -, sélectionnez le réglage et pressez ▶.
Cela change le réglage et vous ramène à l'écran de menu rapide.
- Pressez la touche ⏻/I (HOME)[■].
L'écran d'accueil réapparaîtra.
Lecture des enregistrements
- Sélectionnez un fichier et pressez la touche ▶ pour lancer la lecture.
La lecture démarre et ▶ apparaît à l'écran.
- Réglez le volume.
Avec les touches + et -, changez le volume de sortie.
- Pressez la touche ⏻/I (HOME) [■] pour arrêter la lecture.
La lecture s'arrête et ▶ II apparaît à l'écran.
Écoute au casque
Branchez un casque d'écoute à la prise LINE OUT de cette unité.
Opérations en cours de lecture
| Pause de lecture Pressez la touche ■ | |
| Recherche vers l'avant | Pressez et maintenez la touche ▶▶▶ |
| Recherche vers l'arrière | Pressez et maintenez la touche ▶◀◀ |
| Saut au début du fichier lu | Pressez une fois brièvement la touche ▶◀◀ |
| Saut au début du fichier précédant le fichier lu | Pressez deux fois brièvement la touche ▶◀◀ |
| Saut au début du fichier suivant le fichier lu | Pressez une fois brièvement la touche ▶▶▶ |
| Saut en arrière d'un intervalle de temps donné (options : NON, 1 s, 3 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min) | Pressez la touche ▶ durant la lecture |
| Ajout d'un marqueur | Pressez la touche MARK durant la lecture |
Sélection de fichiers
- Pressez la touche MENU. L'écran HENU s'ouvrira.
- Avec les touches + et -, sélectionnez PARCOURIR et pressez ▶. L'écran Parcourir s'ouvrira.
- Avec les touches + et -, sélectionnez un fichier et pressez ▶▶▶1. L'écran d'accueil réapparaîtra.
CONSEIL
Pressez la touche ▶ pour lancer la lecture et revenir à l'écran d'accueil.
Changement de la vitesse de lecture
- Pressez la touche PB CONT. L'écran de contrôle de lecture s'ouvrira.
- Avec les touches + et -, changez la vitesse de lecture. La vitesse de lecture peut se régler dans une plage allant de 50 % (0.5) à 200 % (2.0).
Utilisation de la lecture en boucle I/O
Utilisez cette fonction pour lire en boucle le passage compris entre deux points que vous aurez définis (IN et OUT).
- Pressez la touche PB CONT.
L'écran de contrôle de lecture s'ouvrira.
- Pressez la touche ▶ pour lancer la lecture.
- Pressez la touche MARK à l'endroit voulu pour le point IN (début du passage).
- Pressez la touche MARK à l'endroit voulu pour le point OUT (fin du passage).
Lorsque le point OUT a été placé, la lecture de la boucle I/O démarre.
CONSEIL
En cours de lecture en boucle I/O, pressez la touche MENU pour mettre fin à cette lecture en boucle tout en conservant en mémoire les points IN et OUT réglés.
- Pressez la touche MARK pour effacer les points IN et OUT.
Emploi comme interface audio
En connectant cette unité à un ordinateur (Windows/Mac) ou à un appareil iOS, vous pouvez l'utiliser comme interface audio.
Préparation
1. Utilisez un câble USB pour raccorder l'unité à un ordinateur, et allumez l'unité.
L'écran SELECTION USB s'ouvrira.
NOTE
Un adaptateur Apple pour appareil photo Lightning vers USB est nécessaire pour connecter l'unité à un appareil iOS.
2. Avec les touches + et -, sélectionnez INTF AUDIO (interface audio) et pressez ▶.
L'écran INTF AUDIO s'ouvrira.
Connexion
1. Sélectionnez le type d'appareil connecté.
Options : PC/Mac (par défaut), iOS
NOTE
Si PC/Mac est sélectionné, l'unité est alimentée par le bus de l'ordinateur.
2. Réglez la fréquence d'échantillonnage.
Options : 44.1k, 48k (par défaut)
3. Sélectionnez Exec. (Exécuter) pour CONNECTER.
Lorsque l'unité se connecte à l'appareil externe, l'écran USB AUDIO I/F (interface audio USB) s'ouvre.
Écoute de contrôle (monitoring)
- Pressez la touche MENU. L'écran HENU s'ouvrira.
2. Sélectionnez le signal écouté.
Options
PC/Mac (par défaut) : écoute du son lu par le PC ou le Mac.
DIRECTE : écoute du son entrant sans latence.
NOTE
Les indicateurs de niveau peuvent servir à vérifier le son lu par l'appareil externe.
Le son ne sera pas produit par le haut-parleur.
Utilisez un casque pour entendre le son.
Déconnexion
- Pressez la touche MENU. L'écran MENU s'ouvrira.
2. Sélectionnez Exec. (Exécuter) pour DÉCONNECTER.
L'enregistreur se déconnecte alors de l'appareil externe et l'écran d'accueil s'ouvre.
Guide de dépannage
En cas de problème de fonctionnement avec cette unité, veuillez essayer ce qui suit avant de solliciter une réparation. Si ces mesures ne résolvent pas le problème, veuillez contacter le magasin dans lequel vous avez acheté cette unité ou le service après-vente TASCAM.
L'unité ne se met pas sous tension.
- Vérifiez que les piles sont correctement installées.
Vérifiez que le commutateur HOLD n'est pas enclenché.
L'unité s'éteint automatiquement.
Vérifiez le réglage de la fonction d'économie automatique d'énergie. Réglez-la sur « NON » pour éviter que l'unité ne s'éteigne automatiquement. Voir « Réglage de la fonction d'économie automatique d'énergie » dans « 11 – Réglages et informations » du manuel de référence.
La carte microSD n'est pas reconnue.
- Vérifiez que la carte microSD est complètement insérée.
Aucun son n'est produit ou ne sort du haut-parleur.
Vérifiez que le volume de sortie n'est pas trop abaissé.
- Vérifiez que le haut-parleur est activé. Même si le haut-parleur est activé, il ne produira aucun son si un casque est connecté ou si l'unité est en enregistrement ou armée pour l'enregistrement.
L'enregistrement est impossible.
- Vérifiez que le voyant REC est allumé. Si le voyant REC clignote, l'unité est armée pour l'enregistrement.
- Vérifiez la durée d'enregistrement encore possible, indiquée en écran d'enregistrement.
Le son enregistré est faible ou souffre de distorsion.
Vérifiez le réglage de niveau d'entrée.
L'unité n'est pas reconnue par l'ordinateur connecté au moyen d'un câble USB.
Vérifiez que l'ordinateur connecté utilise un système d'exploitation compatible.
La fonction USB utilisée doit être sélectionnée dans le menu pour permettre à un ordinateur de reconnaître cette unité.
Vérifiez que le câble USB n'est pas uniquement conçu pour la recharge.
Vérifiez que la connexion ne se fait pas au travers d'un concentrateur (hub) USB.
Le son saute ou du bruit se produit en mode d'interface audio USB.
Pour Windows
Options de performances
Sélectionnez « Ajuster afin d'obtenir les meilleures performances ».
Options d'alimentation
Sélectionnez « Performances élevées ».
La mauvaise langue a été accidentellement sélectionnée.
Après avoir pressé la touche ⏻/I (HOME) [■] pour éteindre l'unité, pressez la touche ⏻/I (HOME) [■] tout en maintenant pressée la touche MENU.
Le menu de sélection de la langue apparaîtra, et vous pourrez sélectionner la langue voulue.
Caractéristiques techniques
Données
Supports d'enregistrement
Carte microSD (64 Mo - 2 Go)
Carte microSDHC (4 Go - 32 Go)
Carte microSDXC (48 Go - 128 Go)
Formats d'enregistrement/lecture
(peut fournir une alimentation PIP ou « plug-in »)
Connecteur : mini-jack 3,5 mm stéréo
Prise LINE OUT
Connecteur : mini-jack 3,5 mm stéréo
Haut-parleur intégré
0,3 W (mono)
Valeurs d'entrée/sortie de commande
Port USB
Type de connecteur : micro-B
Format : USB 2.0 HIGH SPEED, classe de périphériques de stockage de masse
Performances audio
Réponse en fréquence
20 Hz -20 kHz +1/-3 dB
(MIC/EXT IN vers LINE OUT, F.é. 44,1 kHz, JEITA)
20 Hz - 22 kHz, +1/-3 dB
(MIC/EXT IN vers LINE OUT, F.é. 48 kHz, JEITA)
20 Hz - 40 kHz, +1/-3 dB
(MIC/EXT IN vers LINE OUT, F.é. 96 kHz, JEITA)
Distorsion harmonique totale
0,05% ou moins
(MIC/EXT IN vers LINE OUT, F.é. 44,1/48/96 kHz, JEITA*)
Rapport signal/bruit
92 dB ou plus
(MIC/EXT IN vers LINE OUT, F.é. 44,1/48/96 kHz, JEITA*)
Note) JEITA : conformément à la norme JEITA CP-2150
Durées d'enregistrement
| Format de fichier(réglage d'enregistrement) | Capacité | |
| 4 Go | ||
| WAV 16 bit (STEREO) 44,1 kHz 6:44:00 | ||
| WAV 24 bit (STEREO) 96 kHz 2:04:00 | ||
| MP3 (STEREO/MONO)320 kbit/s | 44,1 kHz48 kHz | 29:48:00 |
Les durées d'enregistrement indiquées ci-dessus sont des estimations. Elles peuvent différer en fonction de la carte microSD/microSDHC/microSDXC utilisée.
Les durées d'enregistrement indiquées ci-dessus ne sont pas des données d'enregistrement en continu mais le total pouvant être obtenu en additionnant les durées d'enregistrement sur la carte microSD/microSDHC/microSDXC.
Autres caractéristiques
Alimentation
2 piles AA (alcalines ou batteries NiMH)
Alimentation par le bus USB d'un ordinateur
Adaptateur secteur (PS-P520E TASCAM, vendu séparément)
Consommation électrique
1,7 W (maximum)
Autonomie des piles/batteries (en fonctionnement continu)
Avec des piles alcalines (EVOLTA)
| Format Autonomie Note | |||
| Enregistrement | WAV, 44,1 kHz, 16 bit | Environ 17,5 heures | Entrée par les micros stéréo intégrés |
| Lecture | WAV, 44,1 kHz, 16 bit | Environ 16,5 heures | Emploi du haut-parleur intégré |
Enregistrement : durée d'enregistrement JEITA
Lecture : durée de lecture musicale JEITA
Avec une batterie NiMH (eneloop)
| Format Autonomie Note | |||
| Enregistrement | WAV, 44,1 kHz, 16 bit | Environ 14,5 heures | Entrée par les micros stéréo intégrés |
| Lecture | WAV, 44,1 kHz, 16 bit | Environ 15 heures | Emploi du haut-parleur intégré |
Enregistrement : durée d'enregistrement JEITA
Lecture : durée de lecture musicale JEITA
NOTE
L'autonomie de fonctionnement sur piles (en fonctionnement continu) peut varier en fonction du support utilisé.
(lorsque la paire de microphones est fermée)
90 x 158 x 26 mm
(lorsque la paire de microphones est ouverte)
Poids
130 g (sans les piles)
171 g (avec les piles)
Plage de température de fonctionnement
0^ C-40^ C
Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel.
Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.
- Des caractéristiques détaillées sont fournies dans le manuel de référence.
Installare le batterie 57
Installare le batterie
2 batterie AA (alcaline o NiMH)
Con batterie alcaline (EVOLTA)
Con batterie NiMH (eneloop)
Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
