РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DR07X TASCAM

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

取扱説明書

ENGLISH

FRANÇAIS

ESPAÑOL

Dimensions (L× H× P)

68 x 158 x 26 mm

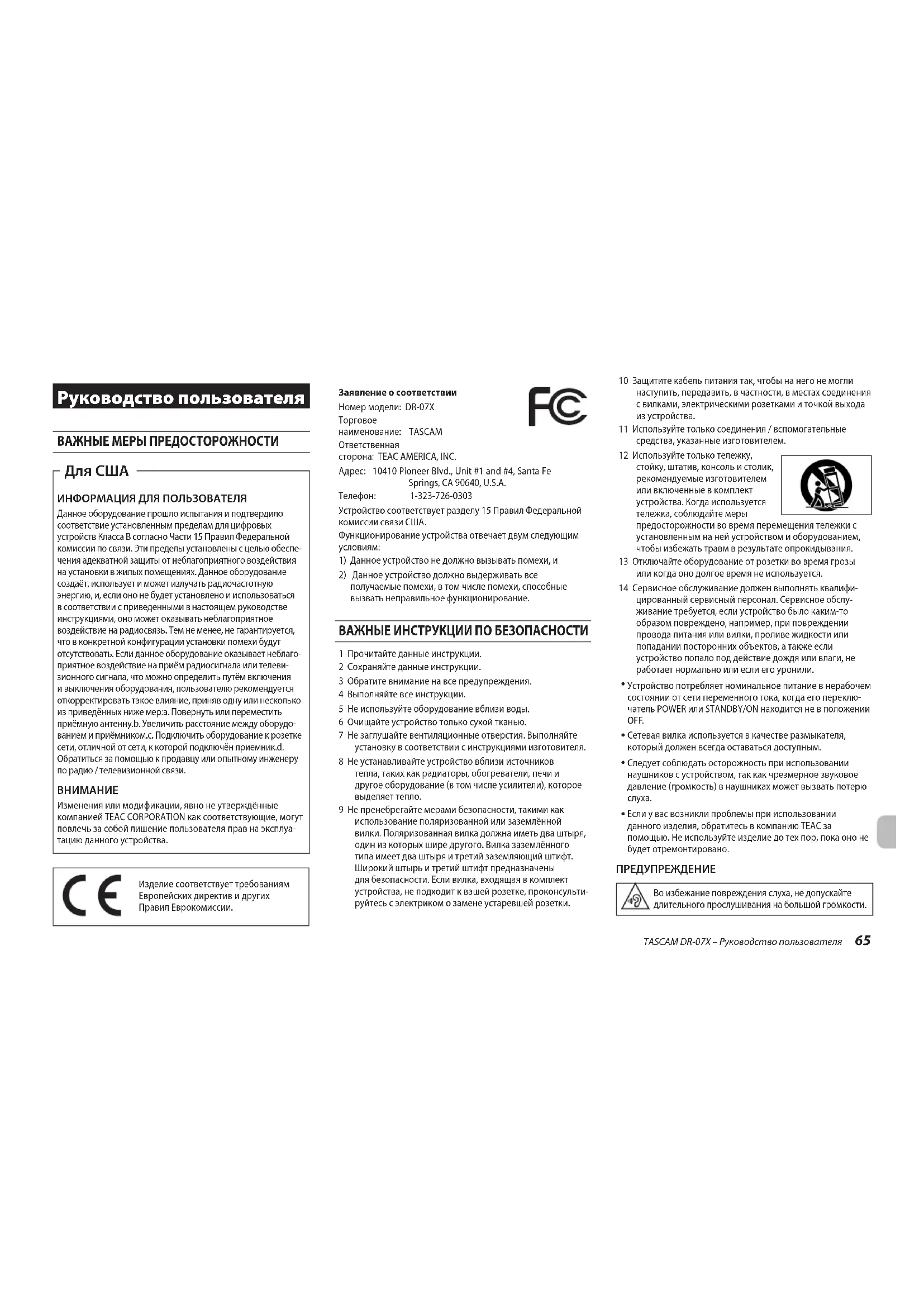

Руководство пользователя

ВАЖНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Для США

ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Данное оборудование прошло испытания и подтвердило соответствие установленным пределам для цифровых устройств Класса В согласно Части 15 Правил Федеральной комиссии по связи. Эти пределы установлены с целью обеспечения адекватной защиты от неблагоприятного воздействия на установки в жилых помещениях. Данное оборудование создает, использует и может излучать радиочастную энергию, и, если оно не будет установлено и использоваться в соответствии с приведенными в настоящем руководстве инструкциями, оно может оказывать неблагоприятное воздействие на радиосвязь. Тем не менее, не гарантируется, что в конкретной конфигурации установки помехи будут отсутствовать. Если данное оборудование оказывает неблагоприятное воздействие на приём радиосигнала или телевизионного сигнала, что можно определить путём включения и выключения оборудования, пользователю рекомендуется откорректировать такое влияние, приняв одну или несколько из приведённых ниже мер:а. Повернуть или переместить прямёную антенну.Увеличить расстояние между оборудованием и приёмником.С. Подключить оборудование к розетке сети, отличной от сети, к которой подключён приемник.Обратиться за помощью к продавцу или опытному инженеру по радио / телевизионной связи.

ВНИМАНИЕ

Изменения или модификации, явно не утверждённые компанией TEAC CORPORATION как соответствующие, могут повлечь за собой лишение пользователя прав на эксплуатацию данного устройства.

Изделие соответствует требованиям Европейских директив и других Правил Еврокомиссии.

Заявление о соответствии

Номер модели: DR-07X

Торговое

наименование: TASCAM

Ответственная

сторона: TEAC AMERICA, INC.

Телефон: [phone]

Устройство соответствует разделу 15 Правил Федеральной комиссии связи США.

Функционирование устройства отвечает двум следующим условиям:

1) Данное устройство не должно вызывать помехи, и

2) Данное устройство должно выдерживать все получаемые помехи, в том числе помехи, способные вызвать неправильное функционирование.

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

1 Прочитайте данные инструкции.

2 Сохраняйте данные инструкции.

3 Обратите внимание на все предупреждения.

4 Выполняйте все инструкции.

5 Не используйте оборудование вблизи воды.

6 Очищайте устройство только сухой тканью.

7 Не заглушайте вентиляционные отверстия. Выполняйте установку в соответствии с инструкциями изготовителя.

8 Не устанавливайте устройство вблизи источников тепла, таких как радиаторы, обогреватели, печи и другое оборудование (в том числе усилители), которое выделяет тепло.

9 Не пренебрегайте мерами безопасности, такими как использование поляризованной или заземлённой вилки. Поляризованная вилка должна иметь два штыря, один из которых шире другого. Вилка заземлённого типа имеет два штыря и третий заземляющий штифт. Широкий штырь и третий штифт предназначены для безопасности. Если вилка, входящая в комплект устройства, не подходит к вашей розетке, проконсультируйтесь с электриком о замене устаревшей розетки.

10 Защитите кабель питания так, чтобы на него не могли наступить, передавить, в частности, в местах соединения с вилками, электрическими розетками и точкой выхода из устройства.

11 Используйте только соединения / вспомогательные средства, указанные изготовителем.

12 Используйте только тележку, стойку, штатив, консоль и столик, рекомендуемые изготовителем или включенные в комплект устройства. Когда используется тележка, соблюдайте меры

13 Отключайте оборудование от розетки во время грозы или когда оно долгое время не используется.

14 Сервисное обслуживание должен выполнять квалифицированный сервисный персонал. Сервисное обслуживание требуется, если устройство было каким-то образом повреждено, например, при повреждении провода питания или вилки, проливе жидкости или попадании посторонних объектов, а также если устройство попало под действие дождя или влаги, не работает нормально или если его уронили.

• Устройство потребляет номинальное питание в нерабочем состоянии от сети переменного тока, когда его переключатель POWER или STANDBY/ON находится не в положении OFF.

- Сетевая вилка используется в качестве размыкателя, который должен всегда оставаться доступным.

- Следует соблюдать осторожность при использовании наушников с устройством, так как чрезмерное звуковое давление (громкость) в наушниках может вызвать потерю слуха.

- Если у вас возникли проблемы при использовании данного изделия, обратитесь в компанию TEAC за помощью. Не используйте изделие до тех пор, пока оно не будет отремонтировано.

ПРЕДУПРЕЖДЕНИЕ

Во избежание повреждения слуха, не допускайте длительного прослушивания на большой громкости.

ВНИМАНИЕ

• Избегайте попадания капель и брызг на устройство.
• Не располагайте объекты, наполненные водой, такие как вазы, на поверхности устройства.
• Не устанавливайте устройство в ограниченном пространстве, например, в шкафу.
• Устройство должно быть расположено достаточно близко от розетки сетевого питания, так чтобы можно было легко отсоединить вилку шнура питания в любое время.
• Если с устройством используются батареи (включая батарейный блок или отдельные батареи), их не следует подвергать воздействию солнечного света, огня или повышенного тепла.
• ПРЕДОСТЕРЕЖЕНИЕ для изделий, в которых используются сменные литисьые батареи: существует опасность взрыва, если батарею заменить на батарею неподходящего типа. Заменяйте только идентичными батареями или батареями того же типа.

ПРЕДУПРЕЖДЕНИЕ, КАСАЮЩЕЕСЯ БАТАРЕЙ

В изделии используются батареи. При неправильном использовании батарей возможна утечка, разлом или другие проблемы. При использовании батарей всегда соблюдайте приведенные ниже меры предосторожности.

• Никогда не заряжайте неперезаряжаемые батареи. Это может повредить батареи и вызвать утечку, что может привести к пожару или травме.
• Во время установки батарей соблюдайте указанную полярность (плюс/минус, ⊕/⊖), и устанавливайте батарей в точном соответствии с указанием полярности в отске для батарей. Установка с несоблюдением полярности может повредить батарей или вызвать утечку, что может вызвать пожар, травму или повреждение поверхностей вокруг батарей.
• При хранении и утилизации батарей, изолируйте их терминалы изолентой или аналогичным средством, чтобы предотвратить контакт с другими батареями или металлическими объектами.

• При выбрасывании батарей, соблюдайте инструкции по утилизации, указанные на батареях, и местное законодательство.

• Не используйте батареи, кроме тех, которые рекомендованы. Не используйте вместе новые и старые батареи или батареи разных видов. Это может повредить батареи или вызвать утечку, что может вызвать пожар, травму или повреждение поверхностей вокруг батарей.
  • Не держите и не храните батареи вместе с металлическими объектами. Возможно замыкание батарей, что приведёт к утечке, разлому или другим проблемам.
  • Не нагревайте и не разбирайте батареи. Не кладите батареи в огонь или воду. Это может повредить батареи или вызвать утечку, что может вызвать пожар, травму или повреждение поверхностей вокруг батарей.
  • Если из батарей вытекает жидкость, вытрите жидкость с корпуса отсека батарей перед установкой новых. Попадание жидкости батарей в глаза может вызвать потерю зрения. При попадании жидкости в глаза тщательно промойте глаза чистой водой, не трите и немедленно обратитесь к врачу. При попадании жидкости на тело или одежду возможно повреждение кожи или ожоги. Если это произошло, смойте жидкость чистой водой и немедленно обратитесь к врачу.

• Во время установки или замены батарей питание устройства должно быть отключено.
• Если вы не планируете использовать устройство длительное время, извлеките батареи. В противном случае возможна утечка батарей, что может вызвать пожар, травму или повреждение поверхностей вокруг батарей. Если из батарей вытекает жидкость, вытрите жидкость с отсека для батарей перед установкой новых.
• Не разбирайте батарею. Кислота внутри батареи может повредить кожу или одежду.

■ для европейских потребителей

Утилизация электрического и электронного оборудования

(a) Всё электрическое и электронное оборудование должно утилизироваться отдельно от бытовых отходов посредством специальных служб сбора, назначенных правительством или местными властями.
(b) Правильно утилизируя электрическое и электронное оборудование, вы помогаете сохранить ценные ресурсы и предотвратить потенциальное негативное воздействие на здоровье человека и окружающую среду.

(c) Неправильная утилизация оборудования может оказывать серьезное воздействие на окружающую среду и здоровье людей из-за опасных веществ, которые содержит электрическое и электронное оборудование.
(d) Значок с изображением перечеркнутого мусорного контейнера указывает на то, что электрическое и электронное оборудование должно собираться и утилизироваться отдельно от бытового мусора.
(e) Системы возврата и сбора доступны конечным потребителям. Более подробную информацию об утилизации старого электрического и электронного оборудования можно получить в городской администрации, службе вывоза отходов или в магазине, в котором вы приобрели оборудование.

Утилизация батарей и/или аккумуляторов

(a) Использованные батареи и/или аккумуляторы должны утилизироваться отдельно от бытовых отходов посредством специальных служб сбора, назначенных правительством или местными властями.
(b) Правильно утилизируя использованные батареи и/или аккумуляторы, вы помогасте сохранить ценные ресурсы и предотвратить потенциальное негативное воздействие на здоровье человека и окружающую среду.
(c) Неправильная утилизация использованных батарей и/или аккумуляторов может оказывать серьезное воздействие на окружающую среду и здоровье людей из-за опасных веществ, которые содержат батареи и аккумуляторы.
(d) Значок с изображением перечеркнутого мусорного контейнера указывает на то, что батареи и/или аккумуляторы должны собираться и утилизироваться отдельно от бытового мусора.
Если батарея или аккумулятор содержит свинца (Pb), ртути (Hg) и/или кадмия (Cd) больше, чем определено в Директиве о батареях (2006/66/EC), под значком перечеркнутого мусорного контейнера указываются химические символы свинца (Pb), ртути (Hg) и/или кадмия (Cd).
(e) Системы возврата и сбора доступны конечным потребителям. Более подробную информацию об утилизации использованных батарей и/или аккумуляторов можно получить в городской администрации, службе вывоза отходов или в магазине, в котором вы их приобрели.

Содержание

Вступление 67

Руководство по эксплуатации 67

Комплект изделия 67

Меры предосторожности при размещении и использовании ..67

Избегайте конденсации 68

Очистка устройства 68

O kaptax microSD 68

Использование web-сайта компании TEAC....68

Услуги клиентской поддержки TASCAM 68

Названия и функции узлов 69

Верхняя панель....69

Передняя панель 69

Задняя панель 69

Левая боковая панель....69

Правая боковая панель 69

Нижняя панель 69

Подготовка к работе....70

Установка батарей 70

Установка карты памяти....70

Включение устройства....70

Использование встроенного микрофона 71

Обзор дисплея....72

Использование меню 72

Запись 73

Использование фильтра высоких частот....73

Настройка лимитера....73

Воспроизведение записей....74

Выбор файлов 74

Изменение скорости воспроизведения 74

Использование циклического воспроизведения с точками начала и

конца I/O 75

Использование в качестве аудио интерфейса....75

Подготовка к работе 75

Подключение....75

Монитор....76

Отключение 76

Устранение неполадок....76

Характеристики ....77

Параметры 77

Входы и выходы....77

Входные/выходные параметры разъёмов управления....77

Звуковые характеристики 77

Длительность записи....77

Прочие характеристики 77

Вступление

Благодарим за приобретение рекордера TASCAM DR-07X Linear PCM Recorder.

Перед эксплуатацией устройства внимательно прочитайте настоящее руководство пользователя, чтобы использовать изделие правильно и с максимальной эффективностью в течение многих лет. После прочтения настоящего руководства храните его в безопасном месте с возможностью использования его при необходимости.

Руководство по эксплуатации

В настоящем Руководстве пользователя даётся представление об основных функциях устройства. Информация обо всех функциях устройства приводится в Руководстве по эксплуатации устройства.

Руководство пользователя и Руководство по эксплуатации можно также сказать с сайта компании TEAC (http://teac-global.com/).

Комплект изделия

Ниже приведён перечень компонентов, предоставляемых в комплекте с устройством.

Вскрывая упаковку, соблюдайте осторожность, чтобы избежать повреждения компонентов изделия. Вскрывая упаковку, соблюдайте осторожность, чтобы избежать повреждения компонентов изделия. Сохраняйте упаковку на случай необходимости транспортировки в будущем.

Если какие-то компоненты отсутствуют или были повреждены при транспортировке, свяжитесь с продавцом изделия.

•Устройство .......×1

• Щелочные батареи типа АА....×2

•Руководство пользователя (настоящее руководство), гарантийный талон .......×1

Меры предосторожности при размещении и использовании

• Диапазон рабочих температур устройства: 0–40 °C.

- Не устанавливайте устройство в следующих местах (в противном случае возможно ухудшение качества звука и/или неправильное функционирование):

-т повышенными уровнями вибрации

Твблизи окон или в других местах под прямым воздействием солнечных лучей

-вблизи обогревателей и в других местах с очень высокой температурой

-при очень низкой температуре

-в местах с плохой вентиляцией или высокой влажностью

в местах с повышенной запылённостью

под прямым воздействием дождя и других осадков

• При помещении вблизи усилителя мощности или другого оборудования, содержащего большой трансформатор, возможно гудение. В таком случае увеличьте расстояние между устройством и другим оборудованием.

- При использовании на близком расстоянии данное устройство может вызвать цветовые помехи на экране телевизора или шум радиоприемника. В этом случае расположите устройство дальше от телевизора или радиоприемника.

- Устройство может воспроизводить шум, если на близком расстоянии используется мобильный телефон или другие беспроводные устройства для звонков или приёма и передачи сигналов. В таком случае увеличьте расстояние между устройством и другим оборудованием или выключите оборудование.

- Для обеспечения надлежащего теплоотвода ничего не кладите на устройство.

- Не располагайте устройство на усилителе мощности или другом оборудовании, выделяющем тепло.

Избегайте конденсации

Конденсация может возникнуть при перемещении устройства из холода в тепло, при использовании устройства в быстро нагретом помещении или в иных случаях резкого изменения температуры. Чтобы этого избежать или если уже произошло изменение температуры, выдержите устройство при новой температуре помещения в течение одного или двух часов перед тем, как его использовать.

Очистка устройства

Протирайте устройство сухой мягкой тканью. Не протирайте салфетками, пропитанными химическими очистителями, растворителем, спиртом и другими химическими веществами. Это может вызвать повреждение или обесцвечивание поверхности.

О картах microSD

Перечень SD карт, которые гарантированно могут использоваться с данным устройством, приведён на сайте нашей компании. Перейдите, пожалуйста, на страницу данного изделия на сайте TEAC Global (http://teac-global.com), чтобы сказать перечень, либо обратитесь в Службу поддержки компании TASCAM.

Использование web-сайта компании TEAC

Обновления для данного устройства доступны на сайте TEAC Global:

http://teac-global.com/

В разделе загрузок выберите нужный язык, чтобы открыть страницу загрузок web-сайта на соответствующем языке.

Услуги клиентской поддержки TASCAM

Поддержка изделий TASCAM и предоставление гарантий осуществляется только в стране / регионе их приобретения. Для того, чтобы после приобретения изделия получить техническую поддержку, найдите на сайте TEAC Global (http://teac-global.com/) в списке дистрибьютеров TASCAM местную компанию или представителя, находящуюся в том регионе, где была приобретена продукция, и обратитесь в эту организацию.

При обращении, указание адреса (или URL адреса) магазина (или Интернет магазина), где было приобретено изделие, а также даты совершения покупки, обязательно. Кроме того, также могут понадобиться гарантийный талон и чек, подтверждающий совершение покупки.

Названия и функции узлов

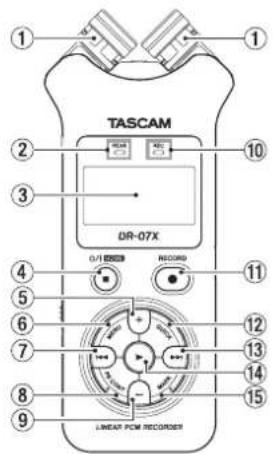

Верхняя панель

TASCAM DR-07X O/I BCD RECORD 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 LINEAR PCM RECORDER

① Встроенный стереомикрофон
② Индикатор РЕАК [УРОВНЯ ПИКОВ]
Загорается, когда уровень записи чрезмерно высок.
③ Дисплей
④ Кнопка ⏻/|/HOME(■)

Используется для остановки, включения/отключения питания (☐/I) и перехода в Главный экран (HOME).

⑤ Кнопка +
Плюс/вверх
⑥ Кнопка MENU [МЕНЮ]

Открыть экран Меню

⑦ кнопка

Поиск назад/влево/отмена

⑧ Кнопка РВ СОНТ[НАСТРОЙКА ВОСПРОИЗВЕДЕНИЯ]

Открытие экрана настройки воспроизведения

⑨ кнопка -
Минус/вниз
⑩ Индикатор REC [ЗАПИСЬ]
Показывает состояние записи
⑪ Кнопка RECORD ● [ЗАПИСЬ]
Запись
⑫ Кнопка QUICK
Открывает быстрое меню
13 кнопka
Поиск вперед/вправо/подтвердить
⑭ Кнопка ▶
Воспроизведение/подтвердить
⑮ Кнопка MARK [METKA]
Поставить/стереть метки

Передняя панель

16 Крепление для ремешка

Задняя панель

17 Разъём джек MIC/EXT IN [MK/ ВНЕШ ВХ]

Разъём микрофона / внешнего входа

Левая боковая панель

D/LINE CUT MOLD 18 19

18 Разъём LINE OUT

Разъём наушников / линейного выхода

⑲ Переключатель HOLD [БЛОКИРОВКА]

Установка функции блокировки

Правая боковая панель

USB micro SD 口接 ⑳ ②0 ②1

⑳ USB порт
②1 Слот для карты microSD

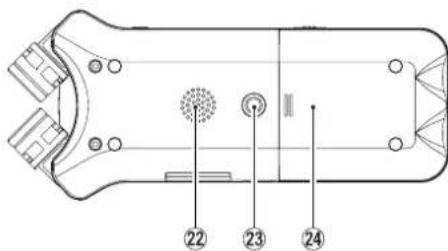

Нижняя панель

22 23 24

1. Моно динамик
   ②3 Винтовое отверстие для установки на штатив (1/4 дюйма)
   24 Отсек для батарей

Подготовка к работе

Установка батарей

Откройте крышку отсека батарей на задней панели устройства, надавив и сдвинув её в сторону. Затем установите батареи.

Данное устройство также может работать от адаптера питания TASCAM PS-P520E.

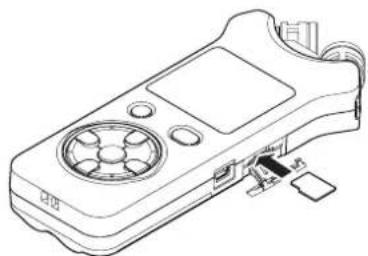

Установка карты памяти

Откройте слот для карты microSD на правой боковой панели и вставьте соответствующую карту.

Включение устройства

1. Сдвиньте переключатель HOLD [БЛОКИРОВКА] в направлении указанной на рисунке стрелки, чтобы разблокировать устройство.

COBET

Переключением слайдера в сторону HOLD можно во время записи блокировать кнопки для предотверащения случайных манипуляций.

1. Нажмите и удерживайте в течение нескольких секунд кнопку ⏻/I/HOME) (■).

2. При первом включении после покупки на дисплее появляются следующие экраны настроек.

форматирование карты

Нажмите ▶, чтобы подтвердить выполнение.

Внимание

После подтверждения форматирования все имеющиеся на карте данные будут стёрты.

Это сообщение не появляется, если карта уже отформатирована.

■астройка языка

Выберите язык отображения меню и сообщений.

Выберите язык с помощью кнопок + и – и подтвердите нажав ▶.

ATA/BPEMЯ

Установите дату и время.

Дата и время устанавливаются с помощью перемещения курсора кнопками ◀◀◀ и ▶▶▶ I изменения значений кнопками + и −.

Чтобы подтвердить данные, нажмите ▶.

COBET

Настройки языка, даты и времени можно изменить в меню позднее.

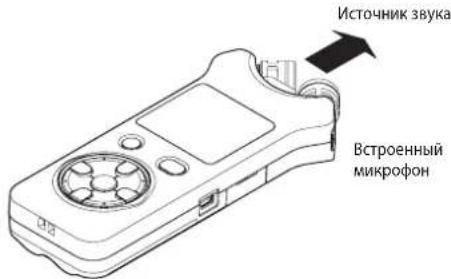

Использование встроенного микрофона

Встроенные микрофоны устройства предусматривают настройку посредством изменения углов их расположения. Устанавливая открытое или закрытое положение пары микрофонов, можно выбрать чистое или широкое стерео звучание в зависимости от источника записи, ситуации и т.д.

■астройка микрофонов для записи широкого стерео звучания (положение А-В)

Разверните стерео микрофоны влево и вправо (положение А-В).

В этом положении микрофоны развернуты широко в стороны, обеспечивая возможность записи в условиях сильного акустического поля, что хорошо подходит, например, для записи музыки.

Если во время использования встроенного стерео микрофона открыть или закрыть пару микрофонов и при этом левый и правый каналы не соответствуют установленному углу расположения микрофонов, появится всплывающее сообщение с запросом переключить левый и правый каналы микрофона.

Внимание

Установите настройку Л-ПР левого и правого каналов встроенного микрофона.

Если вы используете встроенные микрофоны, и они не установлены на Л-ПР, на главном экране появляется RL

■астройка микрофонов для записи чистого стерео звучания (положение X-Y)

Установите закрытое положение стерео микрофона (X-Y).

В этом положении пара микрофонов закрыта, обеспечивая возможность записи в условиях чистого стерео акустического поля с наименьшей разностью фаз.

Если во время использования встроенного стерео микрофона открыть или закрыть пару микрофонов и при этом левый и правый каналы не соответствуют установленному углу расположения микрофонов, появится всплывающее сообщение с запросом переключить левый и правый каналы микрофона.

Внимание

Установите настройку ПР-Л левого и правого каналов встроенного микрофона. Если вы используете встроенные микрофоны, и они не установлены на ПР-Л, на главном экране появляется LR

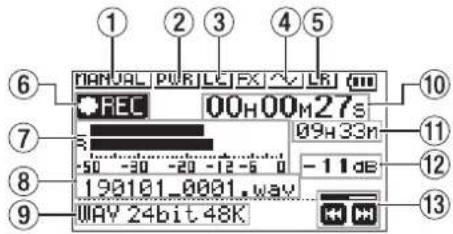

Обзор дисплея

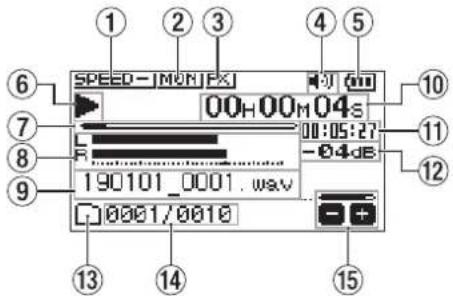

■осле остановки или во время воспроизведения

SPEED - MON FX 00H 00M 04s 00:05:27 -0.4dB 190101_0001.wav 0001/0010 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲

① Установленная скорость воспроизведения
② Установленный режим сведения входа
③ Статус эффекта
④ Состояние динамика
⑤ Индикатор заряда батареи / питания
⑥ Состояние воспроизведения
⑦ Место воспроизведения
⑧ Уровни сигнала воспроизведения
⑨ Наименование воспроизводимого файла
⑩ Истёкшее время
⑪ Оставшееся время
⑫ Пиковые значения в децибелах (дБ)
⑬ Область используемых файлов для воспроизведения
⑭ Номер воспроизводимого трека/ общее число треков
⑮ Уровень громкости выходного сигнала

во время записи или в состоянии готовности к записи

⑥ ① ② ③ ④ ⑤ ⑦ ⑧ ⑨ ⑩ MANUAL PUR LCK FX √ LR REC 00H00M27s -50 -30 -20 -12 -6 0 -11 dB 190101.0001.wav WAY 24bit 48K

① Установленный режим уровня записи
② Подача дополнительного питания
③ Фильтр высоких частот
④ Функция звукового сигнала синхронизации
⑤ Установка лево-право для встроенного стерео микрофона.
⑥ Индикатор включённой записи
⑦ Измерители уровня записи
⑧ Имя файла записи
⑨ Формат записи
⑩ Пройденное время записи
⑪ Оставшееся время записи
⑫ Пиковые значения в децибелах (дБ)
⑬ Состояние регулировки уровня записи

Использование меню

Меню используется для изменения различных параметров записи, воспроизведения, системных настроек, а также для включения и выключения всевозможных функций.

1. Нажмите кнопку MENU.

Откроется экран МЕНЮ.

1. Кнопками + и – выберите пункт меню и нажмите ▶. Появится окно настроек.

1. Кнопками + и – выберите раздел настроек и нажмите ▶.

Затем можно изменить настройки и включить функции.

1. Используйте кнопки + и – для изменения значения настройки.

ПРИМЕЧАНИЕ

• Для возврата в предыдущий экран нажмите кнопку MENU.
• Чтобы вернуться в главный экран, нажмите кнопку HOME.

Запись

1. Направьте встроенный микрофон в сторону записываемого звука.

Источник звука Встроенный микрофон

1. Для перевода в режим готовности к записи нажмите кнопку RECORD ●.

Запустится режим готовности к записи, на дисплее отобразятся кнопки управления ● II и заморгает индикатор записи REC.

1. Настройте уровень записи.

Отрегулируйте направление микрофона, расстояние до источника звука и входной уровень таким образом, чтобы уровень записи на пике варьировался в зоне –12 дБ. Для настройки входного уровня воспользуйтесь кнопками ◄◀◀ и ▶▶▶.

1. Нажмите кнопку RECORD ●, чтобы начать запись. Запустится запись, на дисплее отобразится REC загорится индикатор REC.

1. Для остановки записи нажмите кнопку ⏻/I/HOME (■). Запись останавливается, дисплей отображает ■.

Использование фильтра высоких частот

Шум кондиционеров и других источников можно снизить в процессе записи.

1. Для этого в режиме ожидания записи нажмите кнопку QUICK.

Откроется Быстрое меню.

1. С помощью кнопок + и – выберите ФВЧ, и нажмите ▶. Откроется экран настроек фильтра верхних частот.

Варианты: ВЫКЛ., 40Hz, 80Hz, 120Hz, 220Hz

1. С помощью кнопок + и – выберите настройку и нажмите ▶.

Изменения вступают в силу, происходит возврат к быстрому меню.

1. Нажмите кнопку ⏻/1/HOME (■). Появится главный экран.

Настройка лимитера

С помощью этой функции можно предотвратить искажения от внезапных громких звуков во время записи.

1. Для этого в режиме ожидания записи нажмите кнопку QUICK. Откроется Быстрое меню.

1. Кнопками + и – выберите РЕЖ. УРОВНЯ и нажмите Откроется экран настроек режима регулировки уровня записи.

Варианты: РУЧНОЙ (по умолчанию), ЛИМИТЕР, ПОНИЖНИЕ ПИК, АВТО

1. С помощью кнопок + и – выберите настройку и нажмите ▶.

Изменения вступают в силу, происходит возврат к быстрому меню.

1. Нажмите кнопку ⏻/I/HOME(■).

Появится главный экран.

Воспроизведение записей

1. Выберите файл и нажмите ▶ для воспроизведения. Начнётся воспроизведение, на дисплее отобразится ▶.
2. Настройте громкость. Громкость регулируется кнопками + и –.
3. Для остановки воспроизведения нажмите кнопку ⏻/1/ HOME (■). Воспроизведение остановится, на дисплее отобразится ▶ II.

■рослушивание с наушниками

Подключите наушники к разъёму LINE OUT на устройстве.

USB USB

■перации во время воспроизведения

Приостановка воспроиз-ведения	Нажмите кнопку ■.
Поиск вперед	Нажмите и удерживайте кнопку ►►1
Поиск назад	Нажмите и удерживайте кнопку 1◄◄
Переход в начало воспро-изводимого файла	Нажмите кратковременно кнопку 1◄◄ один раз
Переход в начало преды-дущего файла	Нажмите дважды кратковре-менно кнопку 1◄◄
Переход в начало следу-ющего файла	Нажмите кратковременно кнопку ►►1 один раз
Возврат на заданное время назад (варианты: ВЫКЛ., 1 сек, 3 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин)	Нажмите ► во время воспроизведения.
Добавление метки	Нажмите кнопку MARK во время воспроизведения.

Выбор файлов

1. Нажмите кнопку MENU. Откроется экран МЕНЮ.

1. С помощью кнопок + и – выберите OB30P и нажмите Откроется окно обзора.

1. С помощью кнопок + и – выберите файл и нажмите ►►. Появится главный экран.

COBET

Нажмите кнопку ▶, чтобы начать воспроизведение и вернуться в главный экран.

Изменение скорости воспроизведения

1. Нажмите кнопку PB CONT. Откроется Экран настройки воспроизведения.

1. Кнопками + и – измените величину скорости воспроизведения. Скорость воспроизведения может варьироваться от 50% (8.5) до 200% (2.8).

Использование циклического воспроиз- ведения с точками начала и конца I/O

Данная функция позволяет повторять воспроизведение отрезка записи между двух установленных точек начала/IN и конца/OUT.

1. Нажмите кнопку PB CONT.

Откроется Экран настройки воспроизведения.

1. Нажмите кнопку ▶, чтобы начать воспроизведение.

2. Нажмите кнопку MARK, чтобы установить точку начала IN.

3. Нажмите кнопку MARK, чтобы установить установить точку конца OUT.

Как только устанавливается точка конца, запускается циклическое воспроизведение.

COBET

Для остановки циклического воспроизведения с сохранением точек начала и конца, нажмите кнопку MENU.

1. Нажмите кнопку MARK, чтобы удалить точки начала и конца.

Использование в качестве аудио интерфейса

Подключив устройство к компьютеру (Windows/Mac) либо iOS устройству, можно использовать его в качестве аудио интерфейса.

Подготовка к работе

1. Подключите устройство к компьютеру с помощью USB кабеля и включите его.

micro-B USB USB NK

1. Откроется экран USB РЕЖИМ.

ПРИМЕЧАНИЕ

Для подключения устройства к iOS устройству потребуется Apple Lightning-USB адаптер камеры.

1. С помощью кнопок + и – выберите АУД.ИНТЕРФ и нажмите ▶.

Откроется экран АУД.ИНТЕРФ.

Подключение

1. Выберите тип подключаемого устройства.

Варианты: РС/Мас (настройки по умолчанию), iOS

ПРИМЕЧАНИЕ

В режиме подключения кРС/Иас устройство работает на шине питания компьютера.

1. Настройте частоту дискретизации.

Варианты: 4 4.1k, 48k (настройки по умолчанию)

1. Выберите Вып в пункте ПОДКЛЮЧИТЬСЯ,

При подключении к внешнему устройству на дисплее отображается экран USB AUDIO I/F

Монитор

1. Нажмите кнопку MENU. Откроется экран МЕНЮ.

2. Выбор сигнала для вывода на монитор

Возможные варианты:

РС/Мас (настройки по умолчанию):

Прослушивание сигнала воспроизведения с ПК или Mac.

ПРЯМОЙ:

Прослушивание входного сигнала без задержки.

ПРИМЕЧАНИЕ

• Индикаторы уровней можно использовать для отслеживания сигнала воспроизведения внешнего устройства.
  • Звук не будет выводиться на динамик.
• Для прослушивания воспользуйтесь наушниками.

Отключение

1. Нажмите кнопку MENU.

Откроется экран МЕНЮ.

1. Выберите Вып в пункте ОТКЛЮЧИТЬ.

Рекордер разорвёт соединение с внешним устройством и вернётся в главный экран.

Устранение неполадок

Если с устройством возникли какие-либо проблемы, попробуйте предпринять нижеследующие шаги, прежде чем обращаться за помощью. Если эти меры не помогут решить проблему, обратитесь в магазин, где вы приобрели устройство, или в Службу поддержки компании TASCAM.

■стройство не включается.

• Убедитесь, что батареи установлены правильно
•Убедитесь, что не установлена блокировка HOLD.

■стройство самопроизвольно выключается.

Проверьте функцию автоматического энергосбережения. Установите её на «Выкл» для предотвращения автоматического выключения. См. «Настройка функции автоматического энергосбережения» в разделе «11 – Настройки и информация» Руководства по эксплуатации.

Марта microSD не читается

Убедитесь, что карта microSD вставлена полностью

■тсутствует выходной сигнал или звук не воспроизводится динамиком.

•Убедитесь, что громкость не слишком низкая.
•Проверьте, что динамик включен в настройках. Даже при включенном динамике, звук не будет выводиться на динамик, если подключены наушники, а также в режиме записи и подготовки к записи.

апись невозможна.

• Проверьте индикатор REC. Если индикатор REC мигает, устройство находится в режиме готовности к записи.
• Проверьте на дисплее доступное оставшееся время записи.

■игнал записи слабый или искажённый.

Проверьте уровень входного сигнала.

■стройство не опознаётся компьютером при подключении посредством USB кабеля.

• Убедитесь, что подключенный компьютер имеет поддерживаемую операционную систему.
- Чтобы компьютер начал определять устройство при использовании USB, соответствующий режим должен быть выбран в списке меню.
- Убедитесь, что кабель USB не предназначен исключительно для заряда устройств.
• Убедитесь, что подключение выполнено не через USB хаб.

■ режиме аудио интерфейса возникают провалы звучания или шум.

Для Windows

• Параметры быстродействия
Выберите «Обеспечить наилучшее быстродействие».

- Параметры питания

Выберите «High performance».

■лучайно был выбран не тот язык.

После нажатия кнопки ⏻/I/HOME для выключения устройства, нажмите кнопку ⏻/I/HOME, удерживая в нажатом состоянии кнопку MENU.

Появится меню выбора языка, и вы сможете выбрать язык снова.

Характеристики

Параметры

■стройства хранения

Карта microSD (64 МБ – 2 ГБ)

Карта microSDHC (4–32 ГБ)

Карта microSDXC (48–128 ГБ)

-орматы записи/воспроизведения

WAV: 44,1/48/96 кГц, 16/24 бит

MP3: 44,1/48 кГц, 32/64/96/128/192/256/320 кбит/с

-оличество каналов

2 канала (стерео)

Входы и выходы

■азъём MIC/EXT IN (может подавать питание на подключаемое оборудование)

Разъём: 3,5 мм стерео мини-джек

■азъём LINE OUT [ЛИНЕЙНЫЙ ВЫХОД]

Разъём: 3,5 мм стерео мини-джек

■строенный динамик

0,3 Вт (МОНО)

Входные/выходные параметры разъёмов управления

SB порт

Разъём: Micro-B

Формат: USB 2.0 ВЫСОКОСКОРОСТНОЙ mass storage class

Звуковые характеристики

■еравномерность АЧХ

20 Гц - 20 кГц +1/-3 дБ

(MIC/EXT IN κ LINE OUT, 44,1 κΓμ, JEITA)

20 Гц - 22 кГц +1/-3 дБ

(MIC/EXT IN κ LINE OUT, 48 κΓι, JEITA)

20 Гц - 40 кГц +1/-3 дБ

(MIC/EXT IN κ LINE OUT, 96 κΓι, JEITA)

■оэффициент нелинейных искажений

0,05 % или менее

(MIC/EXT IN к LINE OUT, частота дискретизации

44,1/48/96 кГц, JEITA*)

Отношение Сигнал/Шум

92 дБ или выше

(MIC/EXT IN к LINE OUT, частота дискретизации

44,1/48/96 кГц, JEITA*)

Примечание: JEITA – соответствует стандарту JEITA CP-2150

Длительность записи

Формат файла (настройка записи)		Ёмкость
		4 ГБ
WAV 16 бит (СТЕРЕО) 44,1 кГц 6	44:00
WAV 24 бит (СТЕРЕО) 96 кГц 2:04	4:00
MP3 (СТЕРЕО/МОНО)320 кбит/с	44,1 кГц48 кГц	29:48:00

• Указанное выше время записи является приблизительным. Оно может различаться для карт microSD/microSDHC/microSDXC разных производителей.
- Указанное выше время записи не является непрерывным временем записи, а скорее общим возможным временем записи для карт microSD/microSDHC/microSDXC.

Прочие характеристики

■итание

2 батареи АА (щелочные или Ni-МН)

Питание через USB с компьютера

Сетевой блок питания (TASCAM PS-P520E, продаётся отдельно)

■отребляемая мощность

1,7 Вт (максимальная)

■ремя работы от батарей (непрерывная работа)

При работе от щелочных батарей (EVOLTA)

Формат Время работы Примечание
Запись WAV:44,1/48/96 кГц, 16/24 бит		Около17,5 часов	При использованиивстроенного стереомикрофона
Воспроиз-ведение	WAV:44,1/48/96 кГц, 16/24 бит	Около16,5 часов	Использованиевстроенногодинамика

Использование батарей NiMH (eneloop)

Формат Время работы Примечание
Запись WAV:44,1/48/96 кГц, 16/24 бит		Около14,5 часов	При использованиивстроенного стереомикрофона
Воспроиз-ведение	WAV:44,1/48/96 кГц, 16/24 бит	Около15 часов	Использованиевстроенногодинамика

Запись: время записи согласно JEITA

Воспроизведение: время воспроизведения музыки согласно JEITA

ПРИМЕЧАНИЕ

Время разряда батарей (при непрерывной работе) может варьироваться в зависимости от используемого носителя.

■azмеры (Ш × В × Г)

69 MM × 158 MM × 26 MM

(в закрытом положении микрофонной пары)

90 MM × 158 MM × 26 MM

(в открытом положении микрофонной пары)

Dec

130 г. (без батарей)

171 г. (включая батареи)

■иапазон рабочих температур

0-40°C

- Изображения в настоящем руководстве могут частично отличаться от фактического изделия.

•Технические характеристики и внешний вид могут быть изменены для улучшения изделия без предварительного уведомления.

• Подробные характеристики приведены в Руководстве по эксплуатации.

取扱説明書

安全にお使いいただくために
