MANUALE UTENTE DR07X TASCAM

MANUALE DI ISTRUZIONI

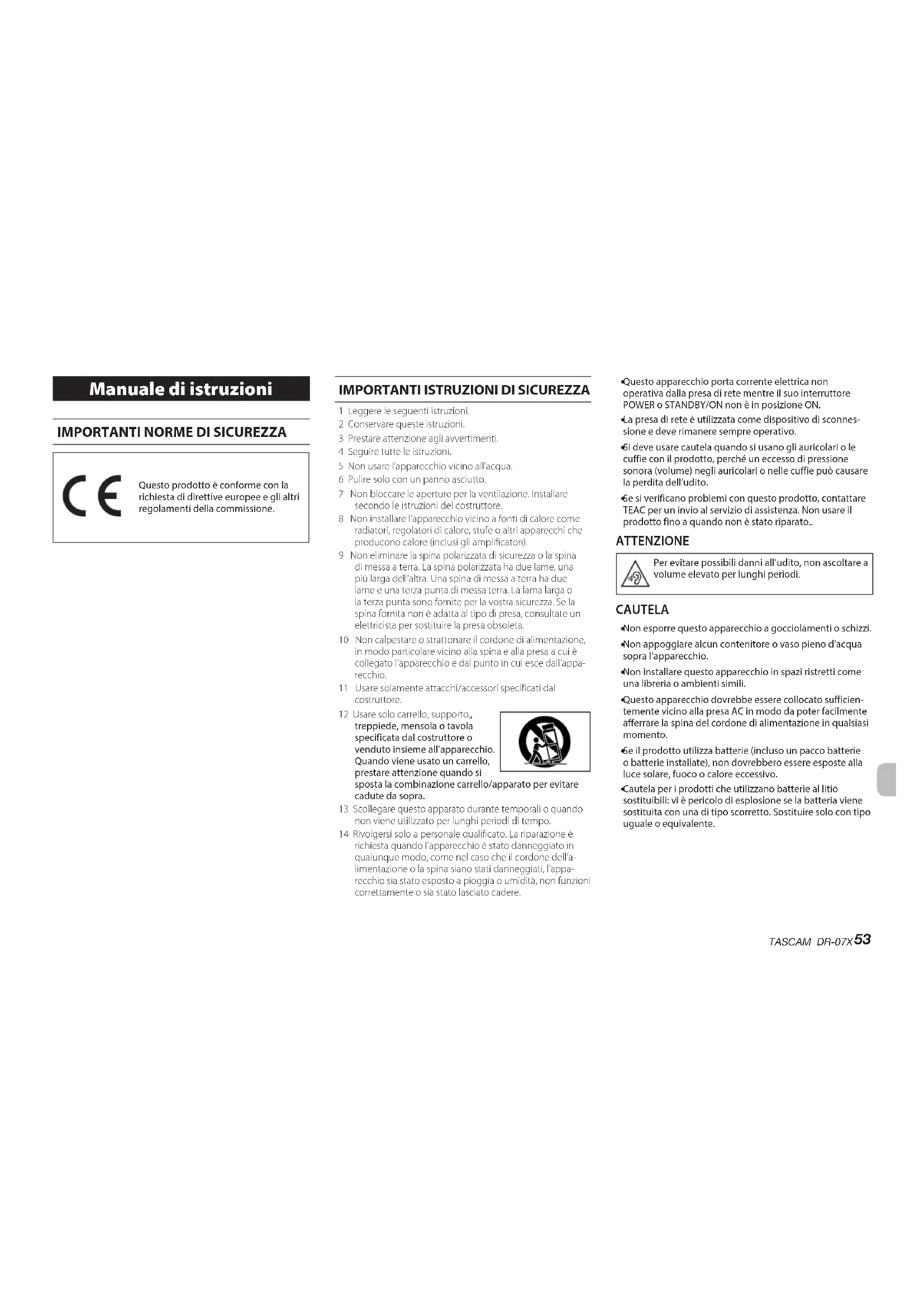

Manuale di istruzioni

IMPORTANTI NORME DI SICUREZZA

Questo prodotto è conforme con la richiesta di direttive europee e gli altri regolamenti della commissione.

IMPORTANTI ISTRUZIONI DI SICUREZZA

1 Leggere le seguenti istruzioni.

2 Conservare queste istruzioni.

3 Prestare attenzione agli avvertimenti.

4 Seguire tutte le istruzioni.

5 Non usare l'apparecchio vicino all'acqua.

6 Pulire solo con un panno asciutto.

7 Non bloccare le aperture per la ventilazione. Installare secondo le istruzioni del costruttore.

8 Non installare l'apparecchio vicino a fonti di calore come radiatori, regolatori di calore, stufe o altri apparecchi che producono calore (inclusi gli amplificatori).

9 Non eliminare la spina polarizzata di sicurezza o la spina di messa a terra. La spina polarizzata ha due lame, una più larga dell'altura. Una spina di messa a terra ha due lame e una terza punta di messa terra. La lama larga o la terza punta sono fornite per la vostra sicurezza. Se la spina fornita non è adatta al tipo di presa, consultate un elettricista per sostituire la presa obscleta.

10 Non calpestare o strattonare il cordone di alimentazione, in modo particolare vicino alla spina e alla presa a cui è collegato l'apparecchio e dal punto in cui esce dall'apparecchio.

11 Usare solamente attacchi/accessori specificati dal costruttore.

12 Usare solo carrello, supporto, treppiede, mensola o tavola specificata dal costruttore o venduto insieme all'apparecchio. Quando viene usato un carrello, prestare attenzione quando si sposta la combinazione carrello/apparato per evitare cadute da sopra.

13 Scollegare questo apparato durante temporali o quando non viene utilizzato per lunghi periodi di tempo.

14 Rivolgersi solo a personale qualificato. La riparazione è richiesta quando l'apparecchio è stato danneggiato in qualunque modo, come nel caso che il cordone dell'alimentazione o la spina slano stati danneggiati, l'apparecchio sia stato esposto a pioggia o umidità, non funzioni correttamente o sia stato lasciato cadere.

- Questo apparecchio porta corrente elettrica non operativa dalla presa di rete mentre il suo interruttore POWER o STANDBY/ON non è in posizione ON.

La presa di rete è utilizzata come dispositivo di sconnessione e deve rimanere sempre operativo.

- Si deve usare cautela quando si usano gli auricolari o le cuffie con il prodotto, perché un eccesso di pressione sonora (volume) negli auricolari o nelle cuffie può causare la perdita dell'udito.

- Se si verificano problemi con questo prodotto, contattare TEAC per un invio al servizio di assistenza. Non usare il prodotto fino a quando non è stato riparato..

ATTENZIONE

Per evitare possibili danni all'udito, non ascoltare a volume elevato per lunghi periodi.

CAUTELA

Non esporre questo apparecchio a gocciolamenti o schizzi.

Non appoggiare alcun contenitore o vaso pieno d'acqua sopra l'apparecchio.

Non installare questo apparecchio in spazi ristretti come una libreria o ambienti simili.

Questo apparecchio dovrebbe essere collocato sufficientemente vicino alla presa AC in modo da poter facilmente afferrare la spina del cordone di alimentazione in qualsiasi momento.

-6e il prodotto utilizza batterie (incluso un pacco batterie o batterie installate), non dovrebbero essere esposte alla luce solare, fuoco o calore eccessivo.

Cautela per i prodotti che utilizzano batterie al litio sostituibili: vi è pericolo di esplosione se la batteria viene sostituita con una di tipo scorretto. Sostituire solo con tipo uguale o equivalente.

CAUTELA SULLE BATTERIE

Questo prodotto utilizza batterie. L'uso improprio delle batterie può causare perdita, rottura o altri problemi. Attenersi sempre alle seguenti precauzioni quando si utilizzano batterie.

Non ricaricare batterie non ricaricabili. Le batterie potrebbero rompersi o avere delle perdite, causando incendi o lesioni.

Durante l'installazione di batterie, prestare attenzione alle indicazioni di polarità (orientamento più/meno (+/-)) e installarle correttamente nel vano batterie come indicato. Se si mettono al contrario potrebbe causare la rottura delle batterie o perdita, causando incendi, lesioni o macchie attorno.

Quando si conservano o si smaltiscono batterie, isolare i loro terminali con nastro isolante o simile per impedire il contatto con altre batterie o oggetti metallici.

- Quando si gettano batterie usate, seguire le istruzioni indicate per lo smaltimento delle batterie e le leggi locali sullo smaltimento.

Non usare batterie diverse da quelle specificate. Non mescolare e usare batterie vecchie e nuove o tipi diversi di batterie. Le batterie potrebbero rompersi o avere delle perdite, causando incendi, lesioni o macchie attorno.

Non trasportare o conservare le batterie insieme con oggetti metallici di piccole dimensioni. Le batterie potrebbero cortocircuitare, causando perdite, rotture o altri problemi.

Non riscaldare o smontare le batterie. Non metterle nel fuoco o nell'acqua. Le batterie potrebbero rompersi o avere delle perdite, causando incendi, lesioni o macchie attorno.

Se le batterie perdono acido, eliminare il liquido nel vano della batteria prima di inserire batterie nuove. Se il liquido entra in un occhio, potrebbe causare la perdita della vista. Se il liquido dovesse entrare in un occhio, lavarlo accuratamente con acqua pulita senza strofinare l'occhio e poi consultare immediatamente un medico. Se il liquido viene a contatto con il corpo di una persona o con i vestiti, potrebbe causare lesioni cutanee o ustioni. Se questo dovesse accadere, lavare con acqua pulita e consultare immediatamente un medico.

- unità deve essere spenta quando si installano e sostituiscono le batterie.

Rimuovere le batterie se non si prevede di usare l'unità per un lungo tempo. Le batterie potrebbero rompersi o avere delle perdite, causando incendi, lesioni o macchie attorno. Se le batterie perdono acido, eliminare i liquidi sul vano batterie prima di inserire batterie nuove.

Non smontare una batteria. L'acido all'interno della batteria potrebbe danneggiare la pelle o gli indumenti.

Per gli utenti europei

Smaltimento di apparecchiature elettriche ed elettroniche

(a) Tutte le apparecchiature elettriche ed elettroniche devono essere smaltite separatamente dai rifiuti urbani mediante impianti di raccolta specifici designati dal governo o dalle autorità locali.

(b) Lo smaltimento in modo corretto delle apparecchiature elettriche ed elettroniche contribuisce a risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e l'ambiente.

(c) Lo smaltimento non corretto di apparecchiature può avcre gravi conseguenze sull'ambiente e sulla salute umana come risultato della presenza di sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

(d) Il simbolo barrato della pattumiera indica che le apparecchiature elettriche ed elettroniche devono essere raccolte e smaltite separata-mente dai rifiuti domestici.

(e) I sistemi di raccolta sono a disposizione degli utenti finali. Per informazioni più dettagliate sullo smaltimento delle vecchie apparecchiature elettriche ed elettroniche, contattare il comune, il servizio di smaltimento rifluti o il negozio dove è stato acquistato l'apparecchio.

Smaltimento di batterie e/o accumulatori

(a) I rifiuti di batterie c/o accumulatori devono essere smaltiti separatamente dai rifiuti urbani mediante impianti di raccolta designati dalle autorità statali o locali.

(b) Lo smaltimento corretto dei rifiuti di batterie e/o accumulatori contribuisce a risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e l'ambiente.

(c) Lo smaltimento improprio dei rifiuti di batterie c/o accumulatori può avere gravi conseguenze sull'ambiente e sulla salute umana a causa della presenza di sostanze pericolose in essi.

(d) Il simbolo RAEE, che mostra un bidone sbarrato indica che le batterie e/o accumulatori devono essere raccolti e smaltiti separatamente dai rifiuti domestici.

Pb, Hg, Cd

Se una batteria o accumulatore contiene più i valori specificati di piombo (Pb), mercurio (Hg), e/o di cadmio (Cd) come definito nella direttiva sulle batterie (2006/66/CE), i simboli chimici di questi elementi saranno indicati sotto il simbolo RALE.

(c) Centri di raccolta sono disponibili per gli utenti finali. Per informazioni più dettagliate circa lo smaltimento dei rifiuti di batterie c/o accumulatori, si prega di contattare il comune, il servizio di smaltimento rifiuti o il negozio dove sono stati acquistati.

Contents

Introduzione 55

Articoli inclusi con questo prodotto ....55

Precauzioni per il posizionamento e l'uso....55

Attenzione alla condensa 55

Pulizia dell'unità....56

Informazioni sulle card microSD 56

Uso del sito TEAC Global 56

Informazioni sul servizio di assistenza clienti TASCAM....56

Nomi e funzioni delle parti ....56

Pannello laterale destro 57

Preparativi....57

Inserimento di una card 57

Accensione dell'unità 57

Uso del microfono incorporato ....58

Panoramica dello schermo ....58

Uso del menu 59

Registrazione 59

Utilizzando il filtro low-cut 60

Impostazione del limitatore....60

Riproduzione delle registrazioni....60

Sezione dei file 61

Modifica della velocità di riproduzione....61

Uso della riproduzione loop I/O 61

Uso come interfaccia audio....62

Preparativi 62

Connessione 62

Monitoraggio 62

Disconnessione 62

Risoluzione dei problemi....63

Specifiche 63

Dati 63

Ingressi e uscite 63

Dati di controllo ingresso/uscita....63

Prestazioni audio....64

Tempi di registrazione....64

Altre specifiche 64

Introduzione

Grazie per aver acquistato || TASCAM DR-05X Linear PCM Recorder.

Prima di collegare e utilizzare questo apparecchio, si prega di leggere questo manuale per essere sicuri di capire come impostarlo e collegario correttamente, nonché capire il funzionamento delle sue molte funzioni utili. Dopo la lettura di questo manuale, si prega di conservarlo in un luogo sicuro per future consultazioni.

Il presente manuale illustra le funzioni principali di questa unità. Si prega di consultare il manuale di riferimento per le informazioni su tutte le funzioni dell'unità.

MANUALE DI RIFERIMENTO

Questo manuale di istruzioni spiega le funzioni principali di questa unità. Si prega di consultare il Manuale di riferimento per informazioni su tutte le funzioni dell'unità.

È inoltre possibile scaricare questo manuale di istruzioni e il Manuale di riferimento dal sito TEAC Global (http://teac-global.com/).

Articoli inclusi con questo prodotto

Questo prodotto include i seguenti articoli. Fare attenzione quando si apre la confezione per evitare di danneggiare gli articoli. Conservare i materiali di imballaggio per il trasporto in futuro.

Si prega di contattare il negozio in cui è stata acquistata questa unità se uno di questi articoli è mancante o è stato danneggiato durante il trasporto.

Unità principale....×1

Batterie alcaline AA....×2

Manuale di istruzioni (questo documento) inclusa la

garanzia....×1

Precauzioni per il posizionamento e l'uso

La temperatura dell'ambiente deve essere compresa tra 0 e 40 °C.

Non installare questa unità nei seguenti luoghi. In caso contrario si potrebbe degradare la qualità del suono e/o causare malfunzionamenti.

Luoghi con forti vibrazioni

In prossimità di finestre o altri luoghi esposti alla luce diretta del sole

Nei pressi di caloriferi o in altri luoghi estremamente caldi

Luoghi molto freddi

Luoghi con cattiva ventilazione o alta umidità

Luoghi molto polverosi

Luoghi esposti direttamente alla pioggia o ad altra acqua

Se l'unità è collocata nei pressi di un amplificatore di potenza o altro dispositivo con un grande trasformatore, potrebbe verificarsi ronzio. Se ciò si verifica, aumentare la distanza tra l'unità e l'altro dispositivo.

- Questa unità può causare irregolarità di colore su uno schermo TV o rumore in una radio, se utilizzato nelle sue vicinanze. In questo caso, spostare l'unità.

- Questa unità può produrre rumore se si utilizza un telefono cellulare o altri dispositivi wireless nelle vicinanze per effettuare chiamate o inviare o ricevere segnali. In questo caso, aumentare la distanza tra l'unità e quei dispositivi o disattivarli.

Per una buona dissipazione del calore, non collocare nulla sopra questa unità.

Non posizionare l'unità su di un amplificatore di potenza o un altro dispositivo che genera calore.

Attenzione alla condensa

Se l'unità viene spostata da un ambiente freddo a uno caldo o usata dopo un improvviso sbalzo di temperatura, vi è il rischio di condensa; il vapore nell'aria potrebbe condensarsi sul meccanismo interno, rendendo impossibile un corretto funzionamento. Per prevenire questo, o se questo accade, lasciare riposare l'unità per una o due ore alla nuova temperatura ambiente prima di usarla.

Pulizia dell'unità

Usare un panno morbido e asciutto per pulire l'unità. Non pulire con panni imbevuti di sostanze chimiche, solventi, alcol o altri agenti chimici. Ciò potrebbe danneggiare la superficie o causare scolorimento.

Informazioni sulle card microSD

Un elenco di card SD che sono state confermate per l'uso con questa unità può essere trovato sul nostro sito web. Si prega di accedere a una pagina prodotto di questo prodotto dal sito TEAC Global (http://teac-global.com) per trovare l'elenco o contattare il servizio di assistenza clienti TASCAM.

Uso del sito TEAC Global

È possibile scaricare gli aggiornamenti per questa unità dal sito TEAC Global:

http://teac-global.com/

Nella sezione Download TASCAM, selezionare la lingua desiderata per aprire la pagina Download per quella lingua.

Informazioni sul servizio di assistenza clienti TASCAM

I prodotti TASCAM sono supportati e garantiti solo nel loro paese/regione di acquisto.

Per ricevere assistenza dopo l'acquisto, nella pagina di elenco dei distributori TASCAM del sito TEAC Global (http://teac-global.com/), cercare l'azienda o il rappresentante locale della regione in cui è stato acquistato il prodotto e contattare l'organizzazione.

Quando si effettuano richieste di informazioni, sono richiesti l'indirizzo (URL) del negozio o del negozio web in cui è stato acquistato e la data di acquisto. Inoltre, potrebbe essere necessaria la card di garanzia e la prova di acquisto.

Nomi e funzioni delle parti

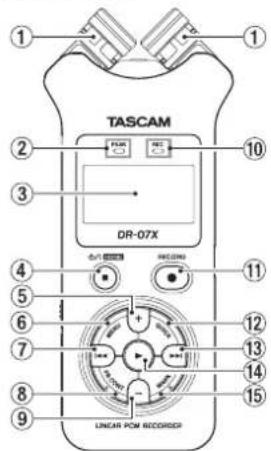

Pannello superiore

TASCAM DR-07X Linear PCM RECORDER

① Microfono stereo incorporato

② Indicatore PEAK

Si illumina quando il volume di ingresso è troppo alto.

③ Display

④ Pulsante ⏻/| (HOME)[■] button

Premere per interrompere, accendere/spegnere (∅/I) e aprire la schermata HOME)

⑤ Pulsante +

Più/su

⑥ Pulsante MENU

Aprw la schermata del menu

⑦ Pulsante

Cerca indietro/a sinistra/cancella

⑧ Pulsante PB CONT

Apre la schermata di controllo della riproduzione

⑨ Pulsante-

Meno/giù

⑩ Indicatore REC

Mostra lo stato della registrazione

⑪ Pulsante RECORD [●]

Registrazione

⑫ Pulsante QUICK

Apre il menu rapido

⑬ Pulsante▶▶

Cerca avanti/destra/conferma

⑭ Pulsante ▶

Riproduzione/conferma

⑮ Pulsante MARK

Imposta/cancella i marcatori

Pannello frontale

⑯ Attacco del cinturino

Pannello posteriore

⑰ Presa MIC/EXT IN

Presa microfono/ingresso esterno

Pannello laterale sinistro

Presa uscita cuffie/linea

19 Interruttore HOLD

Imposta la funzione di blocco

Pannello laterale destro

USB miko SD 20 21

20 Porta USB
② Apertura card microSD

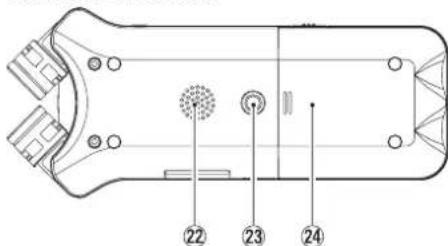

Pannello inferiore

⑳ Altoparlante mono
23 Attacco filettato per treppiede (1/4 di pollice)
⑳ Vano batterie

Preparativi

Mentre si preme il coperchio del vano batteria sul retro dell'unità, farlo scorrere. Quindi, installare le batterie.

L'adattatore AC TASCAM PS-P520E può essere utilizzato anche con questa unità.

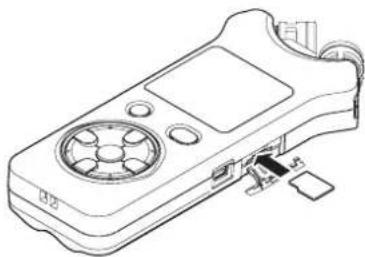

Inserimento di una card

Aprire il coperchio dello slot microSD sul pannello laterale destro e inserire una card microSD.

Accensione dell'unità

1. Far scorrere l'interruttore HOLD nella direzione della freccia per sbloccarlo.

SUGGERIMENTO

Facendolo scorrere verso HOLD, le operazioni con i pulsanti possono essere disabilitate, prevenendo malfunzionamenti durante la registrazione.

1. Tenere premuto il pulsante ⏻/l (HOME) [■] per alcuni secondi.

La prima volta che si accende l'alimentazione dopo l'acquisto, si apriranno schermate come quelle che seguono.

Formattare le card

Premere il pulsante ▶ per eseguire.

CAUTELA

L'esecuzione della formattazione cancella tutti i dati attualmente sulla card.

Questo messaggio non verrà visualizzato per le card che sono già state formattate.

Impostazione della lingua

Selezionare la lingua utilizzata per i menu e i messaggi.

Utilizzare i pulsanti + e - per selezionare la lingua e premere il pulsante ▶ per confermare.

DATA/TEMPO

Imposta la data e l'orario.

Usare i pulsanti ◀◀◀ e ▶▶▶ I per spostare il cursore, utilizzare i pulsanti + e - per modificare la data e l'orario.

Premere il pulsante ▶ per confermare.

SUGGERIMENTO

La lingua e le impostazioni di data/orario possono essere modificate successivamente dal menu.

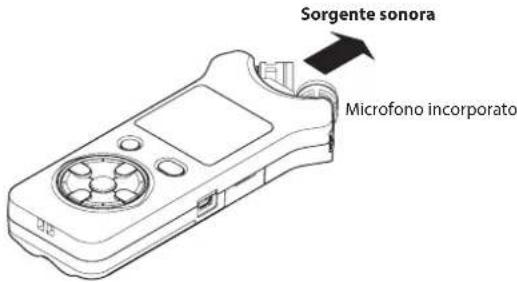

Uso del microfono incorporato

I microfoni incorporati di questa unità possono essere regolati, consentendo la modifica degli angoli dei microfoni. È possibile scegliere un suono stereo chiaro o un suono stereo ampio in base alla sorgente di registrazione, alla situazione, ecc., aprendo o chiudendo la coppia di microfoni.

Impostazione dei microfoni per registrare un suono stereo ampio (posizione A-B)

Allargare il microfono stereo a sinistra e a destra (posizione A-B).

Impostato in questo modo, i due microfoni sono ampiamente diffusi a destra e sinistra e la registrazione è possibile con un campo stereo forte, ottimo per la musica, per esempio.

Se si apre o si chiude la coppia di microfoni mentre si utilizza il microfono stereo incorporato e i canali sinistro-destro non si adattano all'angolazione del microfono, viene visualizzato un messaggio a comparsa per chiedere se si desidera scambiare i canali sinistro-destro del microfono.

CAUTELA

Impostare i canali sinistro-destro del microfono incorporato su L-R.

Quando si utilizza il microfono incorporato e l'imposta- zione non è L-R, F:pare sulla schermata principale.

Impostazione dei microfoni per registrare un suono stereo chiaro (posizione X-Y)

Chiudere il microfono stereo (posizione X-Y). Impostato in questo modo, la coppia di microfoni è vicina e la registrazione è possibile con un campo stereo chiaro con meno differenza di fase.

Se si apre o si chiude la coppia di microfoni mentre si utilizza il microfono stereo incorporato e i canali sinistro-destro non si adattano all'angolazione del microfono, viene visualizzato un messaggio a comparsa per chiedere se si desidera scambiare i canali sinistro-destro del microfono.

CAUTELA

Impostare i canali sinistro-destro del microfono incorporato su R-L. Quando si utilizza il microfono incorporato e l'impostazione non è R-L, L.P. pare sulla schermata principale.

Panoramica dello schermo

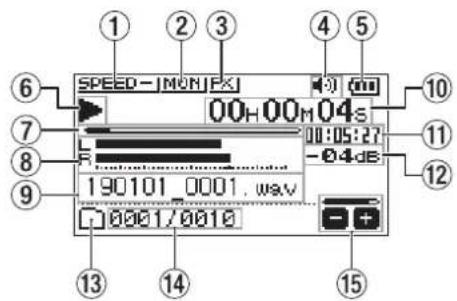

Quando l'unità e ferma o in riproduzione

SPEED - MON FX 00H 00M 04s 00:05:27 -0.4dB 190101 0001 . wav 10001/0010 13 14 15

① Stato della velocità di riproduzione
② Stato della funzione mix di ingresso
③ Stato degli effetti
④ Stato dell'altoparlante
⑤ Carica residua della batteria/stato dell'alimentazione
⑥ Stato della riproduzione
⑦ Posizione della riproduzione
⑧ Misuratori di livello della riproduzione
⑨ Nome del file in riproduzione
⑩ Tempo trascorso
⑪ Tempo rimanente
⑫ Valore di picco (decibel)
⑬ Area di riproduzione
⑭ Numero del file di riproduzione / numero totale di file

⑮ Stato del volume di uscita

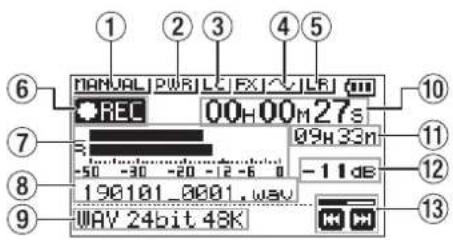

Durante la registrazione o in attesa di registrazione

① ② ③ ④ ⑤ ⑥ MANUAL PWR LC FXV LRF 600 REC 00H00M27s -50 -30 -20 -12 -6 0 -11 dB 190101_8001, wav WAV 24bit 48K

① Stato di impostazione della modalità di livello
② Stato di alimentazione plug-in
③ Stato del filtro basso
④ Stato di impostazione del tono di uscita
⑤ Stato della registrazione
⑥ Misuratori del livello di registrazione
⑦ Nome del file in registrazione
⑧ Formato di registrazione
⑨ Tempo di registrazione trascorso
⑩ Tempo di registrazione rimanente
⑪ Valore di picco (decibel)
⑫ Stato del livello di registrazione

Uso del menu

Usare i pulsanti menu per modificare varie impostazioni, tra cui la registrazione, la riproduzione e le impostazioni di sistema e per eseguire varie funzioni.

1. Premere il pulsante MENU.

Si aprirà la schermata MENU.

1. Usare i pulsanti + e – per selezionare la voce di menu e premere il pulsante ▶.

Si aprirà la schermata delle impostazioni.

1. Usare i pulsanti + e – per selezionare la voce di impostazione e premere il pulsante ▶.

Le impostazioni possono ora essere modificate e le funzioni eseguite.

1. Usare i pulsanti + e - per cambiare l'impostazione.

NOTA

Premere il pulsante MENU pulsante per tornare alla schermata precedente.

Per tornare alla schermata principale, premere il pulsante ⏻/I (HOME) [■].

Registrazione

1. Puntare il microfono incorporato verso il suono da registrare.

Sorgente sonora Microfono incorporato

1. Premere il pulsante RECORD [●] per entrare in attesa di registrazione.

L'attesa di registrazione avrà inizio, ● II apparirà sul display e l'indicatore REC lampeggerà.

1. Regolare il livello di registrazione.

Regolare l'orientamento del microfono incorporato e la distanza dalla sorgente sonora così come il livello di ingresso in modo che i misuratori del livello di registrazione rimangano vicino a -12 dB dal livello di ingresso di picco.

Usare i pulsanti ◀◀◀ e ▶▶▶ per regolare il livello di ingresso.

1. Premere il pulsante RECORD [●] per avviare la registrazione.

La registrazione avrà inizio, FRETirà sul display e l'indicatore REC si accenderà.

1. Premere il pulsante ⏻/| (HOME) [■] per interrompere la registrazione.

La registrazione si ferma e ■ appare sul display.

Utilizzando il filtro low-cut

Il rumore dell'aria condizionata e altre sorgenti possono essere ridotti durante la registrazione.

1. In attesa di registrazione, premere il pulsante QUICK.

Questo apre il menu rapido.

1. Usare i pulsanti + e - per selezionare PAS. ALTO e premere il pulsante ▶.

Si aprirà la schermata di impostazione per il filtro low-cut.

Opzioni: SPENT0, 40Hz, 80Hz, 120Hz, 220Hz

1. Usare i pulsanti + e – per selezionare l'impostazione e premere il pulsante ▶.

Questo cambia l'impostazione e torna alla schermata del menu QUICK.

1. Pulsante ⏻/I (HOME)[■]

La schermata principale verrà riaperta.

Impostazione del limitatore

Ciò può aiutare a prevenire la distorsione del suono quando vengono emessi forti rumori durante la registrazione.

1. In attesa di registrazione, premere il pulsante QUICK.

Questo apre il menu rapido.

1. Usare i pulsanti + e - per selezionare MOD. L IV e premere il pulsante ▶.

Questo apre il menu della schermata di impostazione della modalità del livello.

Opzioni: MANUALE (predefinito), LIMITATORE, RIDUZ. PICCO, AUTO

1. Usare i pulsanti + e – per selezionare l'impostazione e premere il pulsante ▶.

Questo cambia l'impostazione e torna alla schermata del menu QUICK.

1. Pulsante ⏻/I (HOME)[■]

La schermata principale verrà riaperta.

Riproduzione delle registrazioni

1. Selezionare un file e premere il pulsante ▶ per avviare la riproduzione.

Inizia la riproduzione e ▶ appare sul display.

1. Regolare il volume.

Usare i pulsanti + e – per modificare il volume di uscita.

1. Premere il pulsante ⏻/| (HOME) [■] per inter-rompere la riproduzione.

La riproduzione si interrompe e ▶ II appare sul display.

Ascolto con le cuffie

Collegare le cuffie alla presa LINE OUT di questa unità.

Operazioni durante la riproduzione

Pausa di riproduzione Premere il pulsante ■
Ricerca in avanti	Tenere premuto il pulsante ▶▶▶
Ricerca all'indietro	Tenere premuto il pulsante ▶◀◀
Saltare all'inizio del file di riproduzione	Premere il pulsante ▶◀◀ una volta brevemente
Saltare all'inizio del file prima di riprodurre il file	Premere il pulsante ▶◀◀ due volte brevemente
Saltare all'inizio del file dopo aver riprodotto il file	Premere il pulsante ▶▶▶1 una volta brevemente
Tornare indietro nel tempo impostato (opzioni: SPENTO, 1 sec, 3 sec, 5 sec, 10 sec, 30 sec, 1 min, 5 min, 10 min)	Premere il pulsante ▶ durante la riproduzione
Aggiungere un marcatore	Premere il pulsante MARK durante la riproduzione

Selezione dei file

1. Premere il pulsante MENU. La schermata HENU si aprirà.

1. Usare i pulsanti + e – per selezionare BROWSE e premere il pulsante ▶. La schermata BROWSE si aprirà.

1. Usare i pulsanti + e – per selezionare a file e premere il pulsante ▶▶▶. La schermata principale verrà riaperta.

SUGGERIMENTO

Premere il pulsante ▶ per avviare la riproduzione e tornare alla schermata principale.

Modifica della velocità di riproduzione

1. Premere il pulsante PB CONT. Il controllo della riproduzione si aprirà.

1. Usare i pulsanti + e – per cambiare la velocità di riproduzione. La velocità di riproduzione può essere regolata in un intervallo da 50% (0.5) a 200% (2.0).

Uso della riproduzione loop I/O

Utilizzare questa funzione per ripetere la riproduzione tra due punti preimpostati (IN e OUT).

1. Premere il pulsante PB CONT. Il controllo di riproduzione si aprirà.

1. Premere il pulsante ▶ per avviare la riproduzione.

1. Premere il pulsante MARK per impostare il punto IN (iniziale).

1. Premere il pulsante MARK per impostare il punto OUT (fine).

Quando il punto OUT è impostato, la riproduzione del loop I/O inizierà.

SUGGERIMENTO

Durante la riproduzione loop I/O, premere il pulsante MENU per terminare la riproduzione loop I/O mantenendo i punti IN e OUT impostati.

1. Premere il pulsante MARK per eliminare i punti IN e OUT.

Uso come interfaccia audio

Collegando questa unità a un computer (Windows/Mac) o a un dispositivo iOS, è possibile utilizzarla come interfaccia audio.

Preparativi

1. Utilizzare un cavo USB per collegare l'unità a un computer e accendere l'unità.

La schermata SELEZ. USB si aprirà.

NOTA

È necessario un adattatore per fotocamera Apple Lightning-USB per collegare l'unità a un dispositivo iOS.

2. Usare i pulsanti + e - per selezionare AUDIO I/F e premere il pulsante ▶.

La schermata AUDIO I/F si aprirà.

Connessione

1. Selezionare il tipo di dispositivo connesso.

Opzioni: PC/Mac (predefinito), iOS

NOTA

Quando è selezionato PC/Mac, l'unità viene alimentata dal del bus del computer.

2. Impostare la frequenza di campionamento.

Opzioni: 44.1k, 48k (predefinito)

3. Selezionare Eseg. alla voce CONNETTI.

Quando l'unità si collega con il dispositivo esterno, lo schermata USB AUDIO I/F si aprirà.

Monitoraggio

1. Premere il pulsante MENU. La schermata MENU si aprirà.

2. Selezione del segnale monitorato

Opzioni

PC/Mac (predefinito): Monitora il suono della riproduzione dal PC o dal Mac.

DIRETTO: Monitora il suono in ingresso senza latenza.

NOTA

- misuratori possono essere utilizzati per controllare il suono in riproduzione del dispositivo esterno.

- Il suono non verrà emesso dall'altoparlante.

Usare le cuffie per ascoltare il suono.

Disconnessione

1. Premere il pulsante MENU. La schermata MENU si aprirà.

2. Selezionare Eseg. alla voce DISCONNECT.

Il registratore si disconnette dal dispositivo esterno e si apre la schermata principale.

Risoluzione dei problemi

Se si riscontrano problemi con il funzionamento di questa unità, si prega di provare quanto segue prima di cercare una riparazione. Se queste misure non risolvono il problema, contattare il negozio in cui è stata acquistata questa unità o il servizio di assistenza clienti TASCAM.

L'alimentazione non si accende.

Verificare che le batterie siano installate correttamente.

Verificare che non sia impostato l'interruttore HOLD.

L'unità si spegne automaticamente.

- Controllare l'impostazione della funzione di risparmio energetico automatico. Impostarlo su "Off" per evitare che l'unità si spenga automaticamente. Vedere "Impostazione della funzione di risparmio energetico automatico" in "11 - Impostazioni e informazioni" del Manuale di riferimento.

La card microSD non viene riconosciuta.

- Verificare che la card microSD sia inserita completamente.

Nessun suono viene emesso o il suono non viene emesso dall'altoparlante.

Verificare che il volume di uscita non sia stato abbassato troppo.

Verificare che l'impostazione degli altoparlanti sia attiva. Anche se l'impostazione dei diffusori è attivata, il suono non verrà emesso dall'altoparlante quando sono collegate le cuffie o quando l'unità sta registrando o in attesa di registrazione.

La registrazione non è possibile.

*Verificare che l'indicatore REC sia acceso. Se l'indicatore REC lampeggia, l'unità è in attesa di registrazione.

- Controllare il tempo di registrazione rimanente mostrato nella schermata di registrazione.

Il suono registrato è silenzioso o distorto.

€Controllare l'impostazione del livello di ingresso.

L'unità non viene riconosciuta da un computer collegato tramite un cavo USB.

Verificare che il computer connesso utilizzi un sistema operativo compatibile.

La funzione USB utilizzata deve essere selezionata dal menu per consentire a un computer di riconoscere questa unità.

Verificare che il cavo USB non sia progettato solo per la ricarica.

Verificare che la connessione non venga effettuata tramite un hub USB.

Il suono salta o si verifica del rumore in modalità interfaccia audio USB.

Per Windows

- Opzioni di prestazioni Selezionare "Regola per le migliori prestazioni".

Opzioni di alimentazione Selezionare "Prestazioni elevate".

È stata impostata erroneamente la lingua sbagliata.

Dopo aver premuto il pulsante ⏻/l (HOME) [■] per spegnere l'unità, premere il pulsante ⏻/l (HOME) [■] mentre si tiene premuto il pulsante MENU.

Apparirà il menu di selezione della lingua, e si potrà selezionare la lingua.

Specifiche

Dati

Supporti di registrazione

Formati di registrazione/riproduzione

Presa MIC/EXT IN (in grado di fornire

alimentazione plug-in)

Connettore: mini presa stereo da 1/8" (3,5 mm)

Presa LINE OUT

Connettore: mini presa stereo da 1/8" (3,5 mm)

Altoparlante incorporato

0,3W (mono)

Dati di controllo ingresso/uscita

Porta USB

Connettore: tipo mini-B

Formato: USB 2.0 HIGH SPEED mass storage class

Prestazioni audio

Risposta in frequenza

20 Hz - 20 kHz +1/-3 dB

(da MIC/EXT IN a LINE OUT, 44.1 kHz frequenza di campiona-mentq JEITA)

20 Hz - 22 kHz +1/-3 dB

(da MIC/EXT IN a LINE OUT, 48 kHz frequenza di campiona-mento JEITA)

20 Hz - 40 kHz +1/-3 dB

(da MIC/EXT IN a LINE OUT, 96 kHz frequenza di campiona- mentq JEITA)

Distorsione Armonica Totale

0,05% o inferiore

(da MIC/EXT IN a LINE OUT, 44.1/48/96 kHz frequenza di campionamento, JEITA*)

Rapporto S/N

92 dB o più

(da MIC/EXT IN a LINE OUT, 44.1/48/96 kHz frequenza di campionamento, JEITA*)

Nota) JEITA: conforme a JEITA CP-2150

Tempi di registrazione

Formato file(impostazione di registrazione)		Capacità
		4 GB
WAV 16 bit (STEREO) 44.1 kHz 6:44:00
WAV 24 bit (STEREO) 96 kHz 2:04:00
MP3 (STEREO/MONO)320 kbps	44.1 kHz48 kHz	29:48:00

• tempi di registrazione riportati sono stime. Potrebbero variare a seconda della card microSD/microSDHC/microSDXC in uso.
• tempi di registrazione mostrati sopra non sono tempi di registrazione continua, ma piuttosto sono i tempi totali di possibili per card microSD/microSDHC/microSDXC.

Altre specifiche

Alimentazione

Alimentazione bus USB da un computer

Alimentatore (TASCAM PS-P520E, venduto separata- mente)

Consumo

1,7 W (massimo)

Tempo di funzionamento della batteria (funzionamento continuo)

	Formato	Tempo operativo	Nota
Registrazione	WAV, 44.1 kHz, 16 bit	Circa 17,5 ore	Con ingresso microfono stereo incorporato
Riproduzione	WAV, 44.1 kHz, 16 bit	Circa 16,5 ore	Usando l'altoparlante incorporato

Registrazione: tempo di registrazione JEITA

Riproduzione: tempo di riproduzione musicale JEITA

	Formato	Tempo operativo	Nota
Registrazione	WAV, 44.1 kHz, 16 bit	Circa 14,5 ore	Con ingresso microfono stereo incorporato
Riproduzione	WAV, 44.1 kHz, 16 bit	Circa 15 ore	Usando l'altoparlante incorporato

Registrazione: tempo di registrazione JEITA

Riproduzione: tempo di riproduzione musicale JEITA

NOTA

I tempi di funzionamento della batteria (durante il funzionamento continuo) possono variare a seconda del supporto utilizzato.

(quando la coppia di microfoni è chiusa)

90 x 158 x 26 mm

(quando la coppia di microfoni è aperta)

Peso

130 g (batterie escluse)

171 g (batterie incluse)

Temperatura di esercizio

0°C-40°C

Le illustrazioni in questo manuale potrebbero differire in parte dal prodotto reale.
Le specifiche e l'aspetto esterno possono essere modificati senza preavviso per migliorare il prodotto.
- Le specifiche dettagliate sono disponibili nel manuale di riferimento.

Questo apparecchio è conforme alle norme sulla garanzia vigenti nel rispettivo Paese in cui esso è stato acquistato. Si prega di rivolgersi al proprio commerciante, presso il quale è stato acquistato l'apparecchio, nel caso in cui si voglia richiedere una prestazione in garanzia.
